Кіоск для продажу кавових напоїв та супутніх товарів

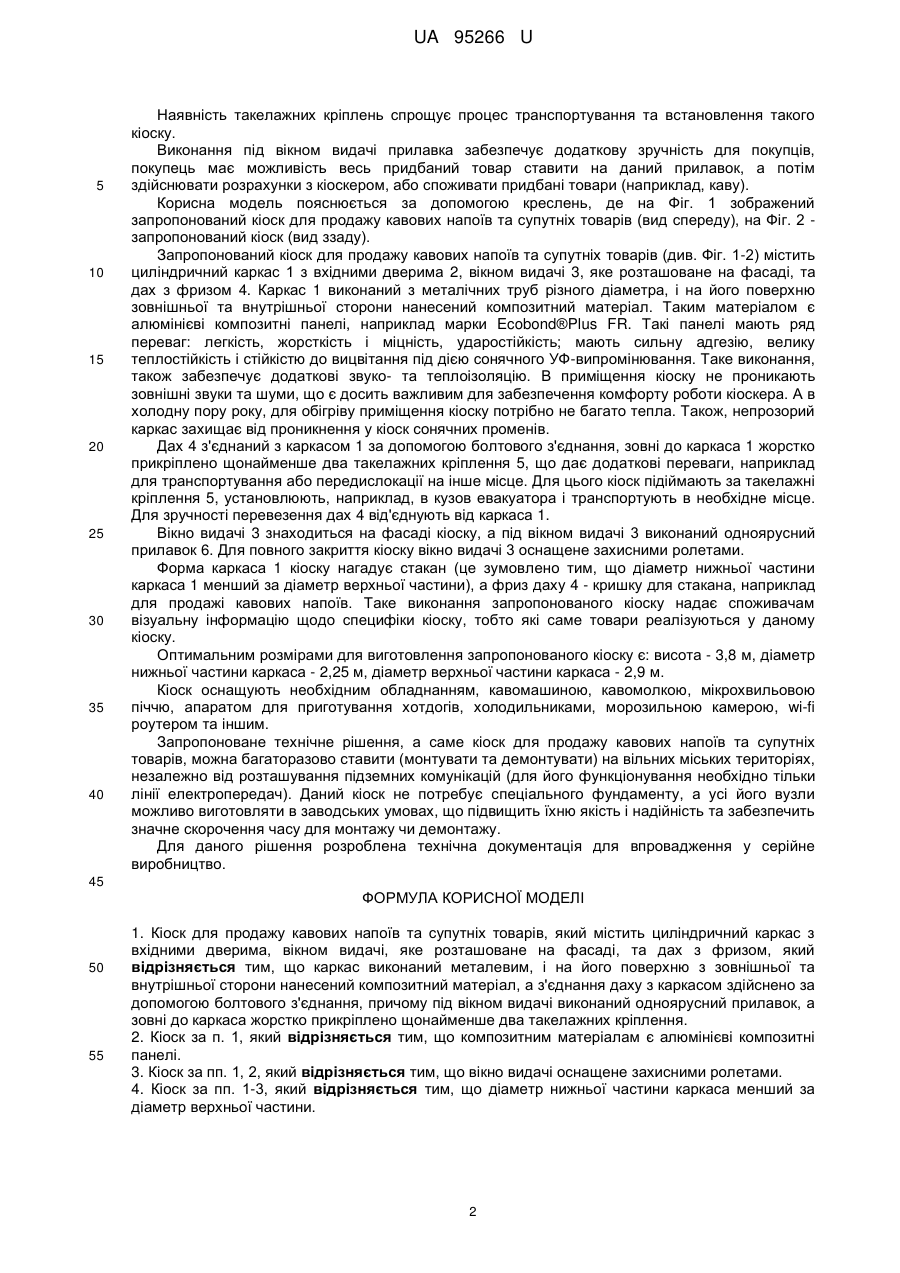

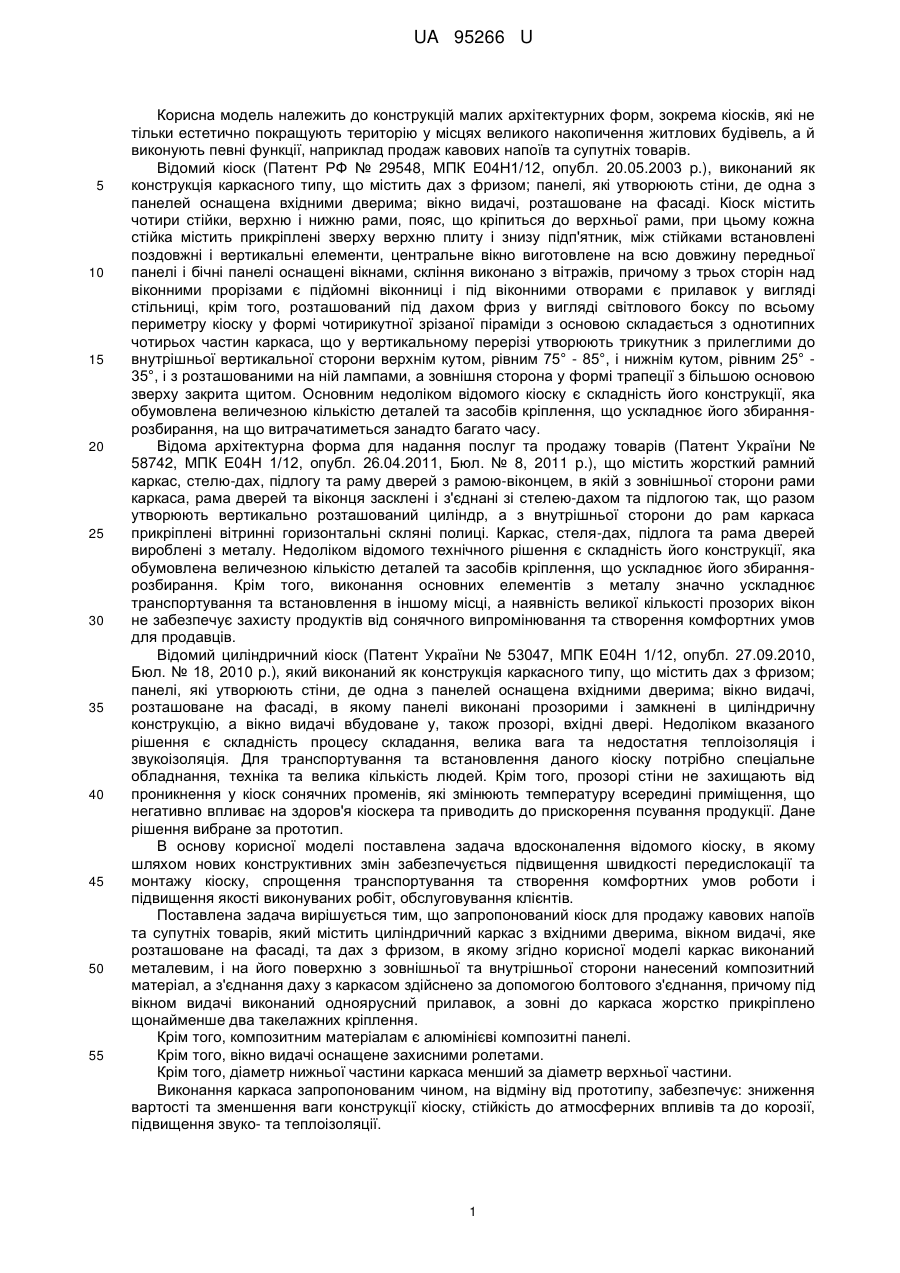

Реферат: Кіоск для продажу кавових напоїв та супутніх товарів, який містить циліндричний каркас з вхідними дверима, вікном видачі, яке розташоване на фасаді, та дах з фризом, причому каркас виконаний металевим, і на його поверхню з зовнішньої та внутрішньої сторони нанесений композитний матеріал, а з'єднання даху з каркасом здійснено за допомогою болтового з'єднання, причому під вікном видачі виконаний одноярусний прилавок, а зовні до каркаса жорстко прикріплено щонайменше два такелажних кріплення. UA 95266 U (54) КІОСК ДЛЯ ПРОДАЖУ КАВОВИХ НАПОЇВ ТА СУПУТНІХ ТОВАРІВ UA 95266 U UA 95266 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до конструкцій малих архітектурних форм, зокрема кіосків, які не тільки естетично покращують територію у місцях великого накопичення житлових будівель, а й виконують певні функції, наприклад продаж кавових напоїв та супутніх товарів. Відомий кіоск (Патент РФ № 29548, МПК Е04Н1/12, опубл. 20.05.2003 p.), виконаний як конструкція каркасного типу, що містить дах з фризом; панелі, які утворюють стіни, де одна з панелей оснащена вхідними дверима; вікно видачі, розташоване на фасаді. Кіоск містить чотири стійки, верхню і нижню рами, пояс, що кріпиться до верхньої рами, при цьому кожна стійка містить прикріплені зверху верхню плиту і знизу підп'ятник, між стійками встановлені поздовжні і вертикальні елементи, центральне вікно виготовлене на всю довжину передньої панелі і бічні панелі оснащені вікнами, скління виконано з вітражів, причому з трьох сторін над віконними прорізами є підйомні віконниці і під віконними отворами є прилавок у вигляді стільниці, крім того, розташований під дахом фриз у вигляді світлового боксу по всьому периметру кіоску у формі чотирикутної зрізаної піраміди з основою складається з однотипних чотирьох частин каркаса, що у вертикальному перерізі утворюють трикутник з прилеглими до внутрішньої вертикальної сторони верхнім кутом, рівним 75° - 85°, і нижнім кутом, рівним 25° 35°, і з розташованими на ній лампами, а зовнішня сторона у формі трапеції з більшою основою зверху закрита щитом. Основним недоліком відомого кіоску є складність його конструкції, яка обумовлена величезною кількістю деталей та засобів кріплення, що ускладнює його збираннярозбирання, на що витрачатиметься занадто багато часу. Відома архітектурна форма для надання послуг та продажу товарів (Патент України № 58742, МПК Е04Н 1/12, опубл. 26.04.2011, Бюл. № 8, 2011 p.), що містить жорсткий рамний каркас, стелю-дах, підлогу та раму дверей з рамою-віконцем, в якій з зовнішньої сторони рами каркаса, рама дверей та віконця засклені і з'єднані зі стелею-дахом та підлогою так, що разом утворюють вертикально розташований циліндр, а з внутрішньої сторони до рам каркаса прикріплені вітринні горизонтальні скляні полиці. Каркас, стеля-дах, підлога та рама дверей вироблені з металу. Недоліком відомого технічного рішення є складність його конструкції, яка обумовлена величезною кількістю деталей та засобів кріплення, що ускладнює його збираннярозбирання. Крім того, виконання основних елементів з металу значно ускладнює транспортування та встановлення в іншому місці, а наявність великої кількості прозорих вікон не забезпечує захисту продуктів від сонячного випромінювання та створення комфортних умов для продавців. Відомий циліндричний кіоск (Патент України № 53047, МПК Е04Н 1/12, опубл. 27.09.2010, Бюл. № 18, 2010 p.), який виконаний як конструкція каркасного типу, що містить дах з фризом; панелі, які утворюють стіни, де одна з панелей оснащена вхідними дверима; вікно видачі, розташоване на фасаді, в якому панелі виконані прозорими і замкнені в циліндричну конструкцію, а вікно видачі вбудоване у, також прозорі, вхідні двері. Недоліком вказаного рішення є складність процесу складання, велика вага та недостатня теплоізоляція і звукоізоляція. Для транспортування та встановлення даного кіоску потрібно спеціальне обладнання, техніка та велика кількість людей. Крім того, прозорі стіни не захищають від проникнення у кіоск сонячних променів, які змінюють температуру всередині приміщення, що негативно впливає на здоров'я кіоскера та приводить до прискорення псування продукції. Дане рішення вибране за прототип. В основу корисної моделі поставлена задача вдосконалення відомого кіоску, в якому шляхом нових конструктивних змін забезпечується підвищення швидкості передислокації та монтажу кіоску, спрощення транспортування та створення комфортних умов роботи і підвищення якості виконуваних робіт, обслуговування клієнтів. Поставлена задача вирішується тим, що запропонований кіоск для продажу кавових напоїв та супутніх товарів, який містить циліндричний каркас з вхідними дверима, вікном видачі, яке розташоване на фасаді, та дах з фризом, в якому згідно корисної моделі каркас виконаний металевим, і на його поверхню з зовнішньої та внутрішньої сторони нанесений композитний матеріал, а з'єднання даху з каркасом здійснено за допомогою болтового з'єднання, причому під вікном видачі виконаний одноярусний прилавок, а зовні до каркаса жорстко прикріплено щонайменше два такелажних кріплення. Крім того, композитним матеріалам є алюмінієві композитні панелі. Крім того, вікно видачі оснащене захисними ролетами. Крім того, діаметр нижньої частини каркаса менший за діаметр верхньої частини. Виконання каркаса запропонованим чином, на відміну від прототипу, забезпечує: зниження вартості та зменшення ваги конструкції кіоску, стійкість до атмосферних впливів та до корозії, підвищення звуко- та теплоізоляції. 1 UA 95266 U 5 10 15 20 25 30 35 40 Наявність такелажних кріплень спрощує процес транспортування та встановлення такого кіоску. Виконання під вікном видачі прилавка забезпечує додаткову зручність для покупців, покупець має можливість весь придбаний товар ставити на даний прилавок, а потім здійснювати розрахунки з кіоскером, або споживати придбані товари (наприклад, каву). Корисна модель пояснюється за допомогою креслень, де на Фіг. 1 зображений запропонований кіоск для продажу кавових напоїв та супутніх товарів (вид спереду), на Фіг. 2 запропонований кіоск (вид ззаду). Запропонований кіоск для продажу кавових напоїв та супутніх товарів (див. Фіг. 1-2) містить циліндричний каркас 1 з вхідними дверима 2, вікном видачі 3, яке розташоване на фасаді, та дах з фризом 4. Каркас 1 виконаний з металічних труб різного діаметра, і на його поверхню зовнішньої та внутрішньої сторони нанесений композитний матеріал. Таким матеріалом є алюмінієві композитні панелі, наприклад марки Ecobond®Plus FR. Такі панелі мають ряд переваг: легкість, жорсткість і міцність, ударостійкість; мають сильну адгезію, велику теплостійкість і стійкістю до вицвітання під дією сонячного УФ-випромінювання. Таке виконання, також забезпечує додаткові звуко- та теплоізоляцію. В приміщення кіоску не проникають зовнішні звуки та шуми, що є досить важливим для забезпечення комфорту роботи кіоскера. А в холодну пору року, для обігріву приміщення кіоску потрібно не багато тепла. Також, непрозорий каркас захищає від проникнення у кіоск сонячних променів. Дах 4 з'єднаний з каркасом 1 за допомогою болтового з'єднання, зовні до каркаса 1 жорстко прикріплено щонайменше два такелажних кріплення 5, що дає додаткові переваги, наприклад для транспортування або передислокації на інше місце. Для цього кіоск підіймають за такелажні кріплення 5, установлюють, наприклад, в кузов евакуатора і транспортують в необхідне місце. Для зручності перевезення дах 4 від'єднують від каркаса 1. Вікно видачі 3 знаходиться на фасаді кіоску, а під вікном видачі 3 виконаний одноярусний прилавок 6. Для повного закриття кіоску вікно видачі 3 оснащене захисними ролетами. Форма каркаса 1 кіоску нагадує стакан (це зумовлено тим, що діаметр нижньої частини каркаса 1 менший за діаметр верхньої частини), а фриз даху 4 - кришку для стакана, наприклад для продажі кавових напоїв. Таке виконання запропонованого кіоску надає споживачам візуальну інформацію щодо специфіки кіоску, тобто які саме товари реалізуються у даному кіоску. Оптимальним розмірами для виготовлення запропонованого кіоску є: висота - 3,8 м, діаметр нижньої частини каркаса - 2,25 м, діаметр верхньої частини каркаса - 2,9 м. Кіоск оснащують необхідним обладнанням, кавомашиною, кавомолкою, мікрохвильовою піччю, апаратом для приготування хотдогів, холодильниками, морозильною камерою, wi-fi роутером та іншим. Запропоноване технічне рішення, а саме кіоск для продажу кавових напоїв та супутніх товарів, можна багаторазово ставити (монтувати та демонтувати) на вільних міських територіях, незалежно від розташування підземних комунікацій (для його функціонування необхідно тільки лінії електропередач). Даний кіоск не потребує спеціального фундаменту, а усі його вузли можливо виготовляти в заводських умовах, що підвищить їхню якість і надійність та забезпечить значне скорочення часу для монтажу чи демонтажу. Для даного рішення розроблена технічна документація для впровадження у серійне виробництво. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Кіоск для продажу кавових напоїв та супутніх товарів, який містить циліндричний каркас з вхідними дверима, вікном видачі, яке розташоване на фасаді, та дах з фризом, який відрізняється тим, що каркас виконаний металевим, і на його поверхню з зовнішньої та внутрішньої сторони нанесений композитний матеріал, а з'єднання даху з каркасом здійснено за допомогою болтового з'єднання, причому під вікном видачі виконаний одноярусний прилавок, а зовні до каркаса жорстко прикріплено щонайменше два такелажних кріплення. 2. Кіоск за п. 1, який відрізняється тим, що композитним матеріалам є алюмінієві композитні панелі. 3. Кіоск за пп. 1, 2, який відрізняється тим, що вікно видачі оснащене захисними ролетами. 4. Кіоск за пп. 1-3, який відрізняється тим, що діаметр нижньої частини каркаса менший за діаметр верхньої частини. 2 UA 95266 U 3 UA 95266 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
