Робоче обладнання міні-екскаватора

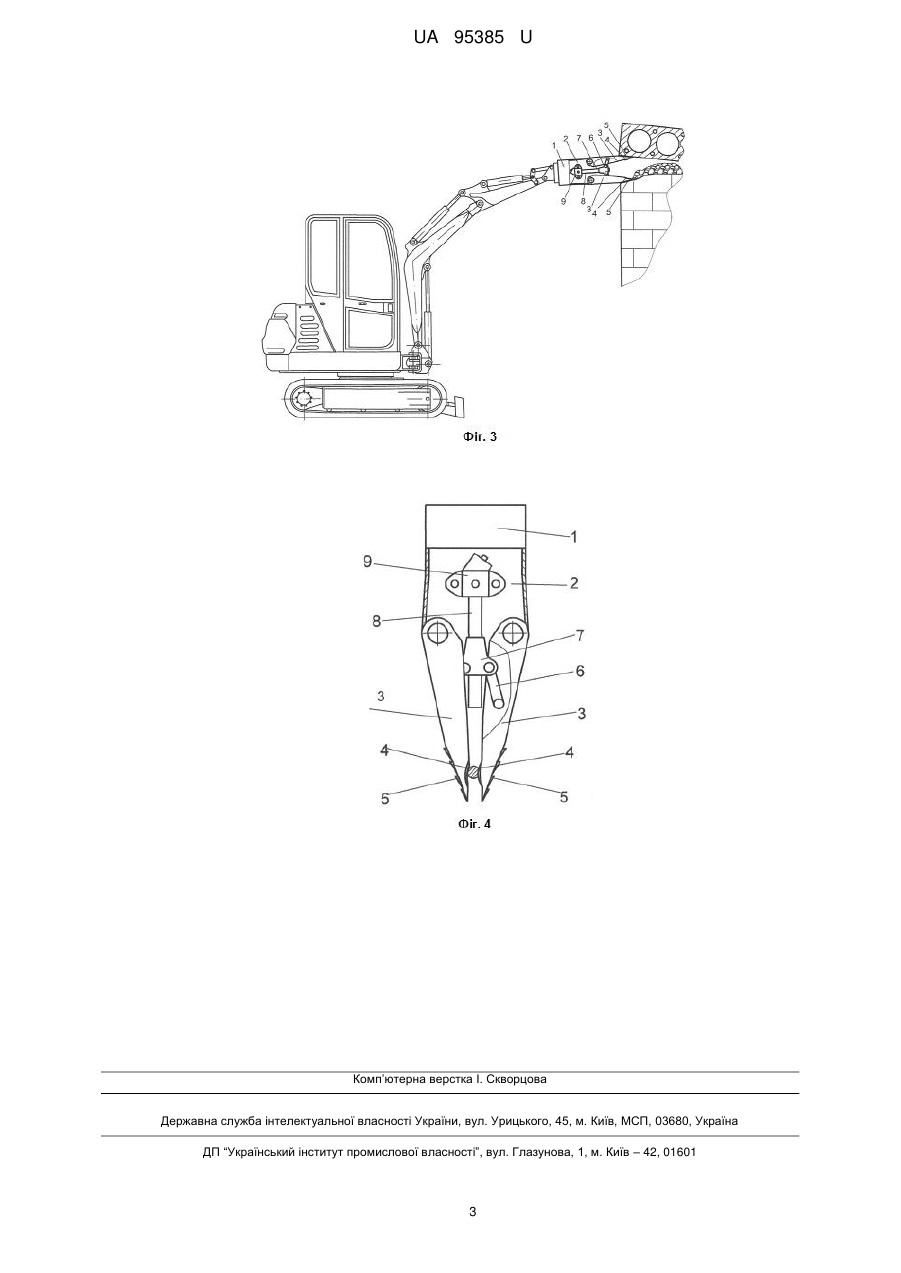

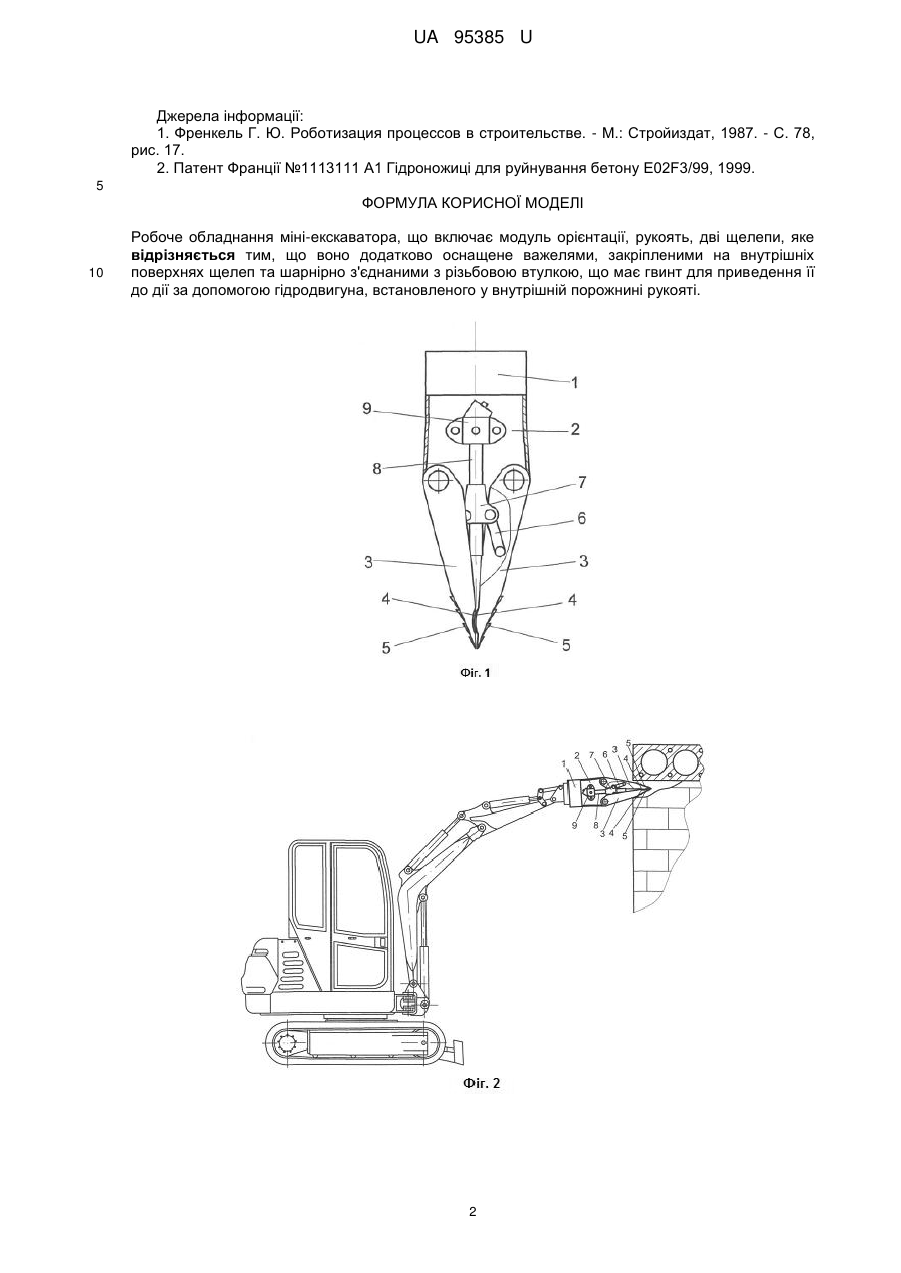

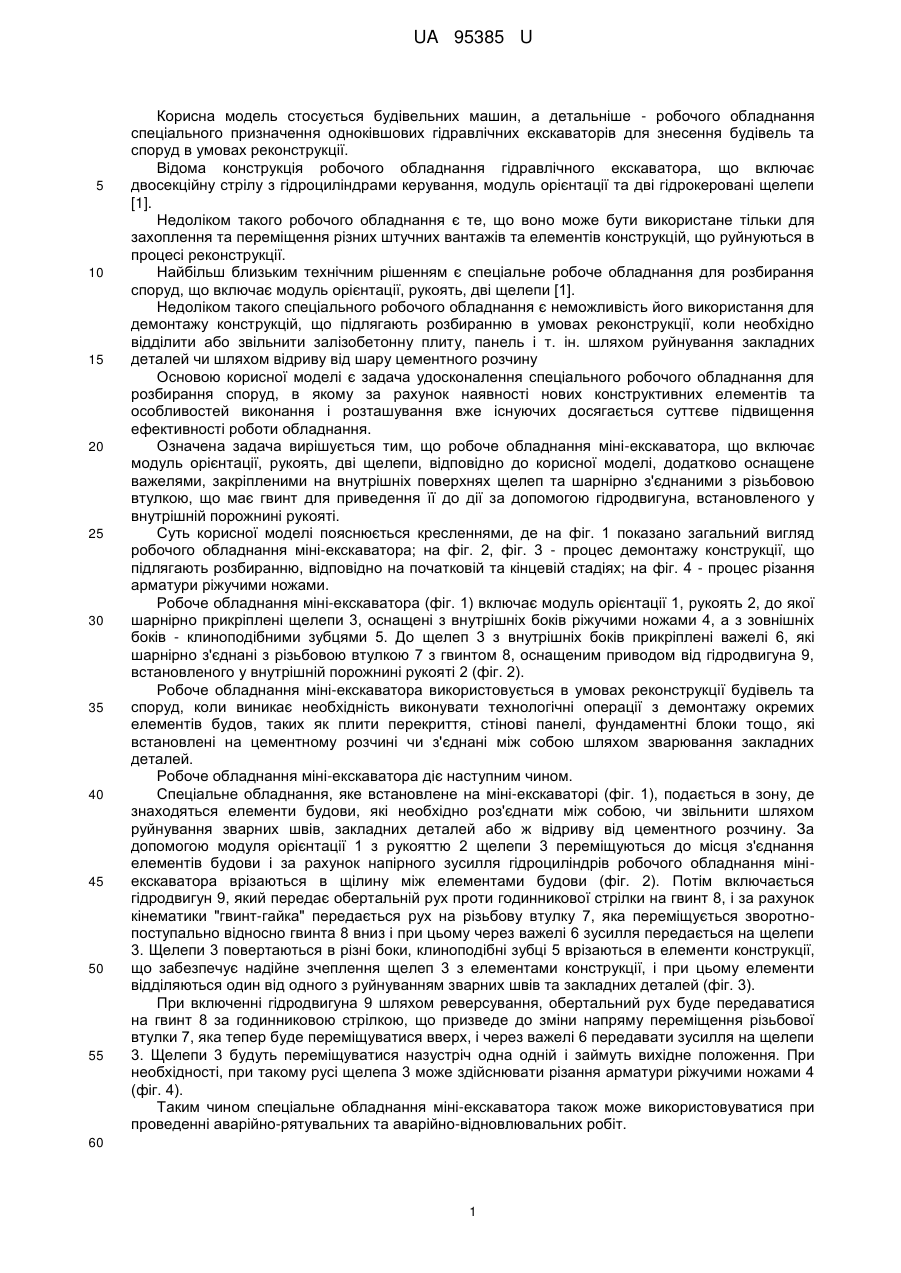

Реферат: UA 95385 U UA 95385 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель стосується будівельних машин, а детальніше - робочого обладнання спеціального призначення одноківшових гідравлічних екскаваторів для знесення будівель та споруд в умовах реконструкції. Відома конструкція робочого обладнання гідравлічного екскаватора, що включає двосекційну стрілу з гідроциліндрами керування, модуль орієнтації та дві гідрокеровані щелепи [1]. Недоліком такого робочого обладнання є те, що воно може бути використане тільки для захоплення та переміщення різних штучних вантажів та елементів конструкцій, що руйнуються в процесі реконструкції. Найбільш близьким технічним рішенням є спеціальне робоче обладнання для розбирання споруд, що включає модуль орієнтації, рукоять, дві щелепи [1]. Недоліком такого спеціального робочого обладнання є неможливість його використання для демонтажу конструкцій, що підлягають розбиранню в умовах реконструкції, коли необхідно відділити або звільнити залізобетонну плиту, панель і т. ін. шляхом руйнування закладних деталей чи шляхом відриву від шару цементного розчину Основою корисної моделі є задача удосконалення спеціального робочого обладнання для розбирання споруд, в якому за рахунок наявності нових конструктивних елементів та особливостей виконання і розташування вже існуючих досягається суттєве підвищення ефективності роботи обладнання. Означена задача вирішується тим, що робоче обладнання міні-екскаватора, що включає модуль орієнтації, рукоять, дві щелепи, відповідно до корисної моделі, додатково оснащене важелями, закріпленими на внутрішніх поверхнях щелеп та шарнірно з'єднаними з різьбовою втулкою, що має гвинт для приведення її до дії за допомогою гідродвигуна, встановленого у внутрішній порожнині рукояті. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показано загальний вигляд робочого обладнання міні-екскаватора; на фіг. 2, фіг. 3 - процес демонтажу конструкції, що підлягають розбиранню, відповідно на початковій та кінцевій стадіях; на фіг. 4 - процес різання арматури ріжучими ножами. Робоче обладнання міні-екскаватора (фіг. 1) включає модуль орієнтації 1, рукоять 2, до якої шарнірно прикріплені щелепи 3, оснащені з внутрішніх боків ріжучими ножами 4, а з зовнішніх боків - клиноподібними зубцями 5. До щелеп 3 з внутрішніх боків прикріплені важелі 6, які шарнірно з'єднані з різьбовою втулкою 7 з гвинтом 8, оснащеним приводом від гідродвигуна 9, встановленого у внутрішній порожнині рукояті 2 (фіг. 2). Робоче обладнання міні-екскаватора використовується в умовах реконструкції будівель та споруд, коли виникає необхідність виконувати технологічні операції з демонтажу окремих елементів будов, таких як плити перекриття, стінові панелі, фундаментні блоки тощо, які встановлені на цементному розчині чи з'єднані між собою шляхом зварювання закладних деталей. Робоче обладнання міні-екскаватора діє наступним чином. Спеціальне обладнання, яке встановлене на міні-екскаваторі (фіг. 1), подається в зону, де знаходяться елементи будови, які необхідно роз'єднати між собою, чи звільнити шляхом руйнування зварних швів, закладних деталей або ж відриву від цементного розчину. За допомогою модуля орієнтації 1 з рукояттю 2 щелепи 3 переміщуються до місця з'єднання елементів будови і за рахунок напірного зусилля гідроциліндрів робочого обладнання мініекскаватора врізаються в щілину між елементами будови (фіг. 2). Потім включається гідродвигун 9, який передає обертальній рух проти годинникової стрілки на гвинт 8, і за рахунок кінематики "гвинт-гайка" передається рух на різьбову втулку 7, яка переміщується зворотнопоступально відносно гвинта 8 вниз і при цьому через важелі 6 зусилля передається на щелепи 3. Щелепи 3 повертаються в різні боки, клиноподібні зубці 5 врізаються в елементи конструкції, що забезпечує надійне зчеплення щелеп 3 з елементами конструкції, і при цьому елементи відділяються один від одного з руйнуванням зварних швів та закладних деталей (фіг. 3). При включенні гідродвигуна 9 шляхом реверсування, обертальний рух буде передаватися на гвинт 8 за годинниковою стрілкою, що призведе до зміни напряму переміщення різьбової втулки 7, яка тепер буде переміщуватися вверх, і через важелі 6 передавати зусилля на щелепи 3. Щелепи 3 будуть переміщуватися назустріч одна одній і займуть вихідне положення. При необхідності, при такому русі щелепа 3 може здійснювати різання арматури ріжучими ножами 4 (фіг. 4). Таким чином спеціальне обладнання міні-екскаватора також може використовуватися при проведенні аварійно-рятувальних та аварійно-відновлювальних робіт. 60 1 UA 95385 U Джерела інформації: 1. Френкель Г. Ю. Роботизация процессов в строительстве. - М.: Стройиздат, 1987. - С. 78, рис. 17. 2. Патент Франції №1113111 А1 Гідроножиці для руйнування бетону E02F3/99, 1999. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Робоче обладнання міні-екскаватора, що включає модуль орієнтації, рукоять, дві щелепи, яке відрізняється тим, що воно додатково оснащене важелями, закріпленими на внутрішніх поверхнях щелеп та шарнірно з'єднаними з різьбовою втулкою, що має гвинт для приведення її до дії за допомогою гідродвигуна, встановленого у внутрішній порожнині рукояті. 2 UA 95385 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
