Спеціальне обладнання віброударної дії
Номер патенту: 95393
Опубліковано: 25.12.2014
Автори: Мелашич Сергій Васильович, Мелашич Василь Васильович, Бєліков Анатолій Серафимович, Січко Ігор Миколайович
Формула / Реферат

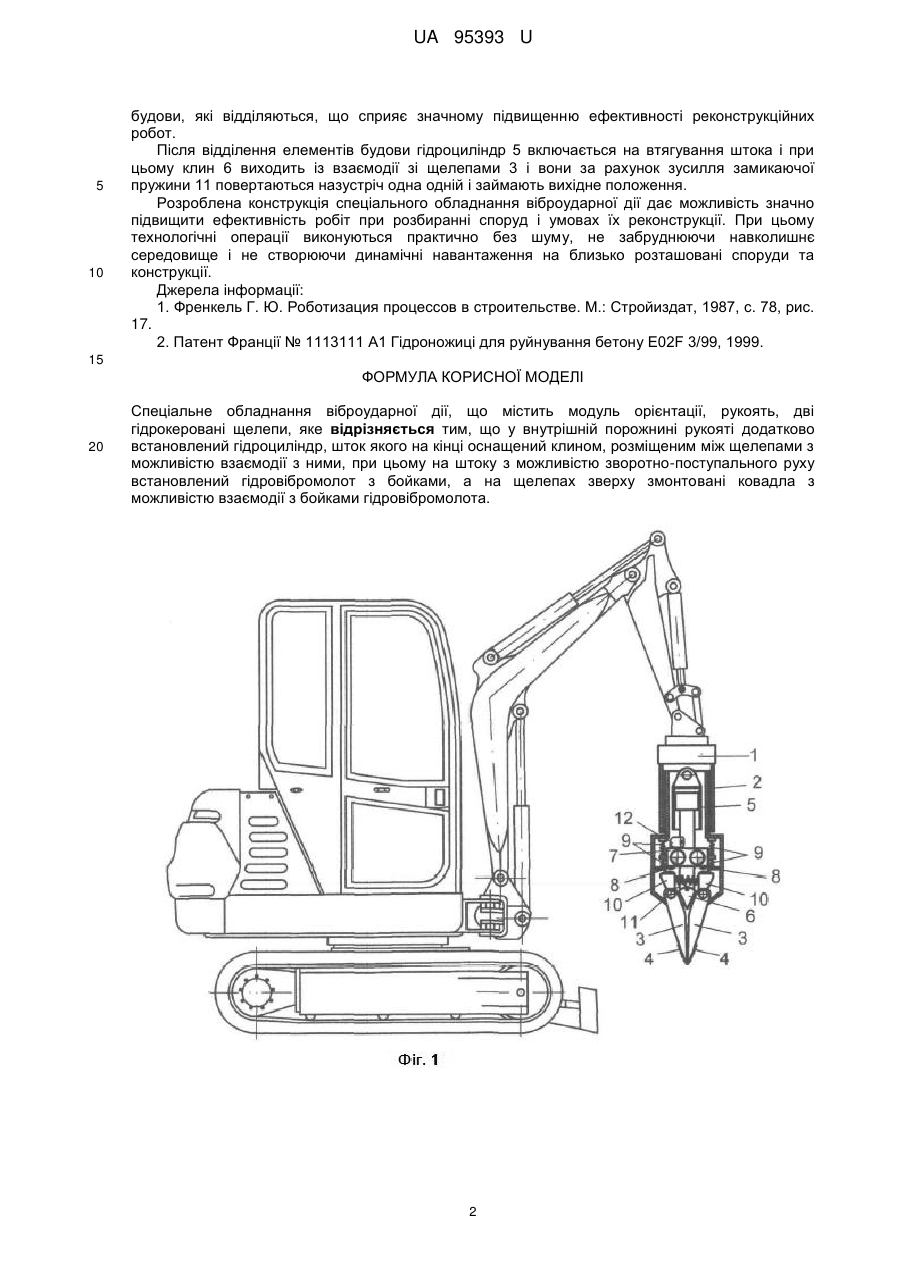

Спеціальне обладнання віброударної дії, що містить модуль орієнтації, рукоять, дві гідрокеровані щелепи, яке відрізняється тим, що у внутрішній порожнині рукояті додатково встановлений гідроциліндр, шток якого на кінці оснащений клином, розміщеним між щелепами з можливістю взаємодії з ними, при цьому на штоку з можливістю зворотно-поступального руху встановлений гідровібромолот з бойками, а на щелепах зверху змонтовані ковадла з можливістю взаємодії з бойками гідровібромолота.
Текст

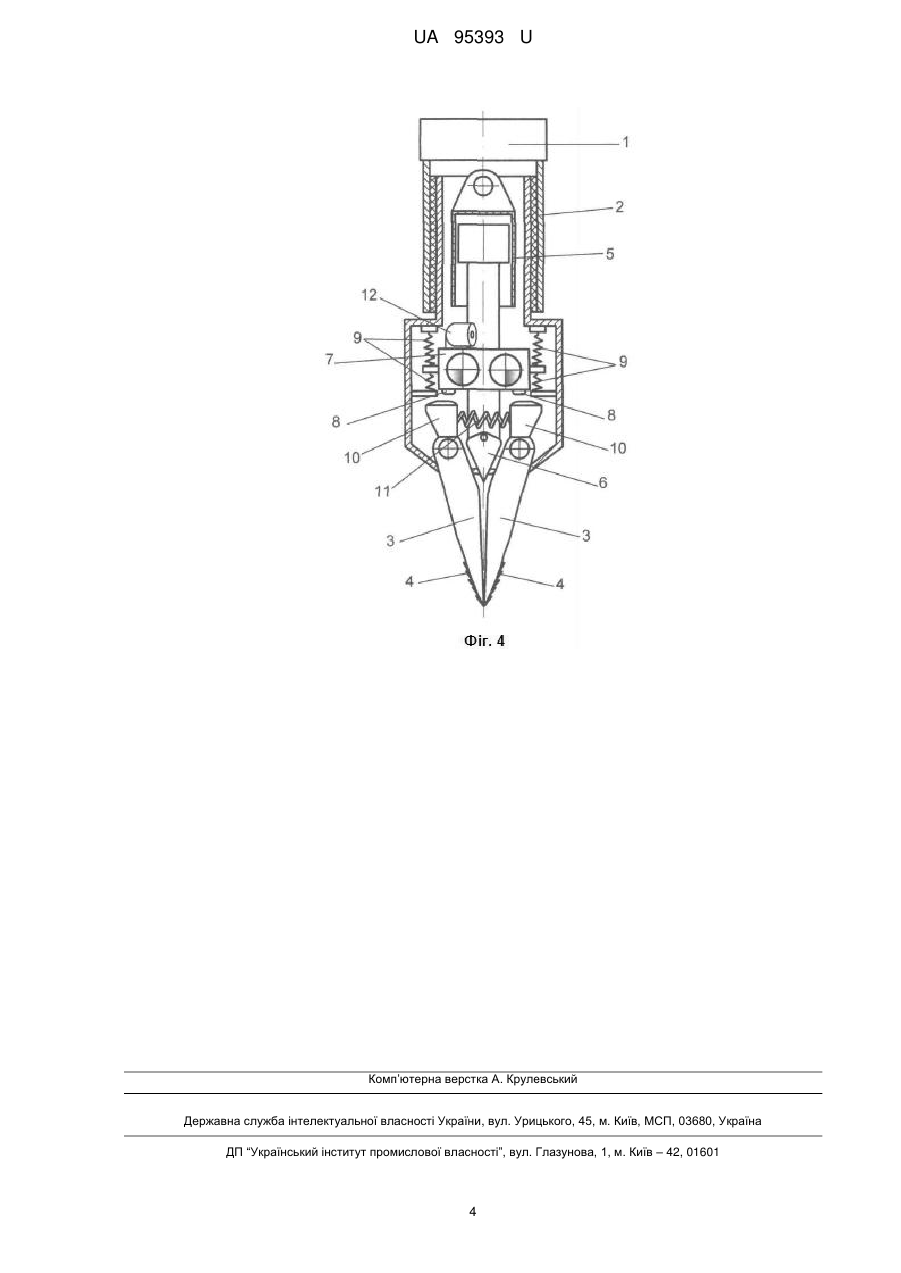

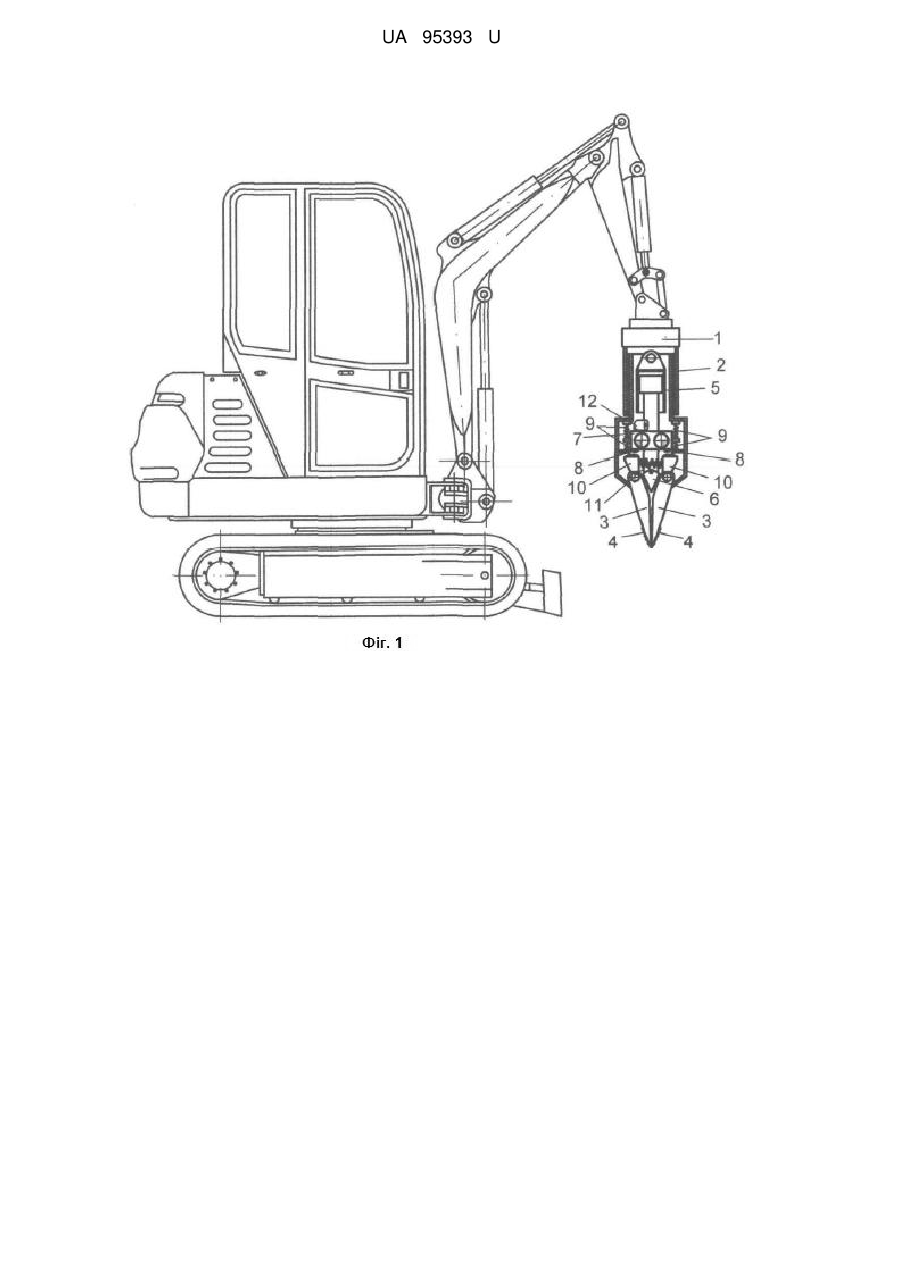

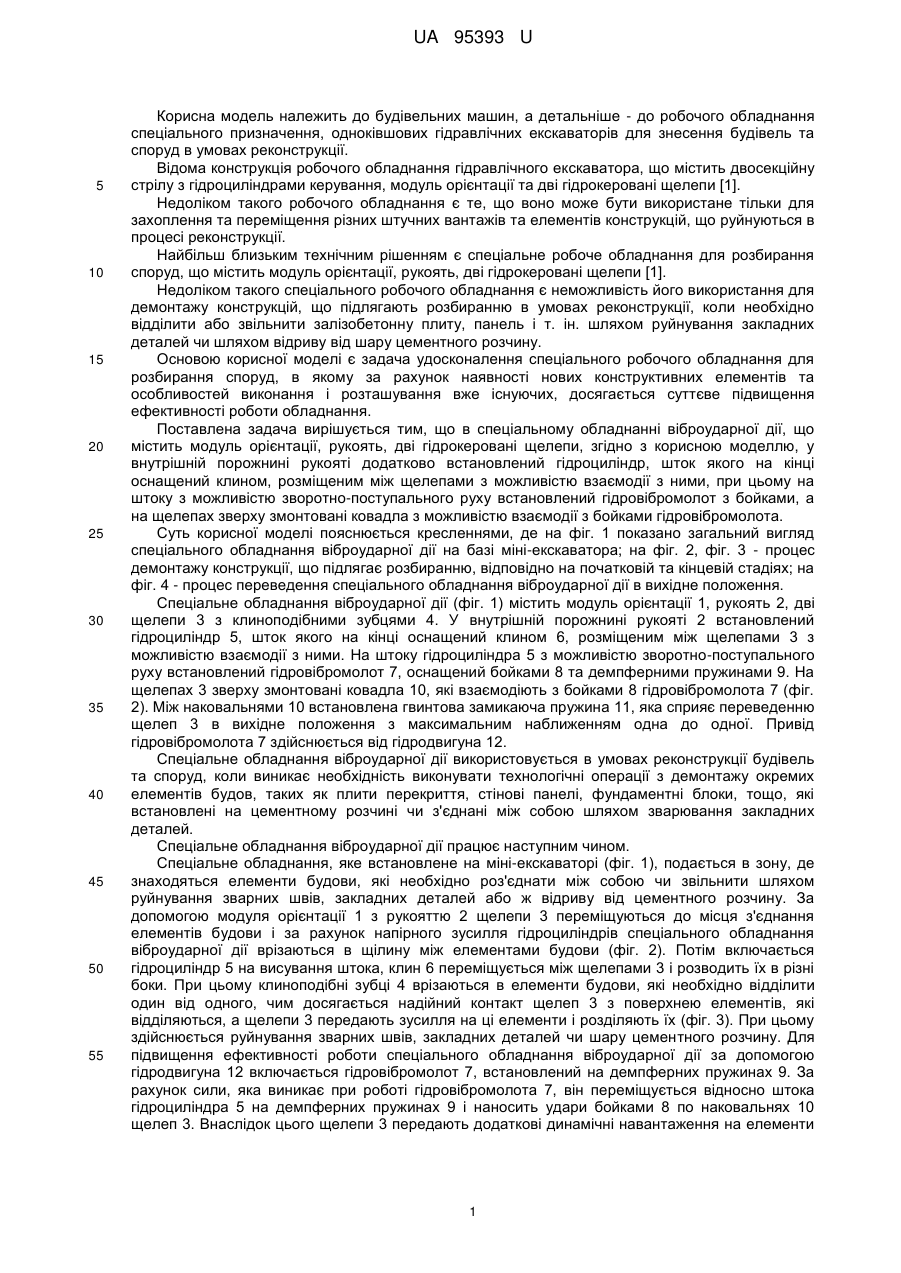

Реферат: UA 95393 U UA 95393 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівельних машин, а детальніше - до робочого обладнання спеціального призначення, одноківшових гідравлічних екскаваторів для знесення будівель та споруд в умовах реконструкції. Відома конструкція робочого обладнання гідравлічного екскаватора, що містить двосекційну стрілу з гідроциліндрами керування, модуль орієнтації та дві гідрокеровані щелепи [1]. Недоліком такого робочого обладнання є те, що воно може бути використане тільки для захоплення та переміщення різних штучних вантажів та елементів конструкцій, що руйнуються в процесі реконструкції. Найбільш близьким технічним рішенням є спеціальне робоче обладнання для розбирання споруд, що містить модуль орієнтації, рукоять, дві гідрокеровані щелепи [1]. Недоліком такого спеціального робочого обладнання є неможливість його використання для демонтажу конструкцій, що підлягають розбиранню в умовах реконструкції, коли необхідно відділити або звільнити залізобетонну плиту, панель і т. ін. шляхом руйнування закладних деталей чи шляхом відриву від шару цементного розчину. Основою корисної моделі є задача удосконалення спеціального робочого обладнання для розбирання споруд, в якому за рахунок наявності нових конструктивних елементів та особливостей виконання і розташування вже існуючих, досягається суттєве підвищення ефективності роботи обладнання. Поставлена задача вирішується тим, що в спеціальному обладнанні віброударної дії, що містить модуль орієнтації, рукоять, дві гідрокеровані щелепи, згідно з корисною моделлю, у внутрішній порожнині рукояті додатково встановлений гідроциліндр, шток якого на кінці оснащений клином, розміщеним між щелепами з можливістю взаємодії з ними, при цьому на штоку з можливістю зворотно-поступального руху встановлений гідровібромолот з бойками, а на щелепах зверху змонтовані ковадла з можливістю взаємодії з бойками гідровібромолота. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показано загальний вигляд спеціального обладнання віброударної дії на базі міні-екскаватора; на фіг. 2, фіг. 3 - процес демонтажу конструкції, що підлягає розбиранню, відповідно на початковій та кінцевій стадіях; на фіг. 4 - процес переведення спеціального обладнання віброударної дії в вихідне положення. Спеціальне обладнання віброударної дії (фіг. 1) містить модуль орієнтації 1, рукоять 2, дві щелепи 3 з клиноподібними зубцями 4. У внутрішній порожнині рукояті 2 встановлений гідроциліндр 5, шток якого на кінці оснащений клином 6, розміщеним між щелепами 3 з можливістю взаємодії з ними. На штоку гідроциліндра 5 з можливістю зворотно-поступального руху встановлений гідровібромолот 7, оснащений бойками 8 та демпферними пружинами 9. На щелепах 3 зверху змонтовані ковадла 10, які взаємодіють з бойками 8 гідровібромолота 7 (фіг. 2). Між наковальнями 10 встановлена гвинтова замикаюча пружина 11, яка сприяє переведенню щелеп 3 в вихідне положення з максимальним наближенням одна до одної. Привід гідровібромолота 7 здійснюється від гідродвигуна 12. Спеціальне обладнання віброударної дії використовується в умовах реконструкції будівель та споруд, коли виникає необхідність виконувати технологічні операції з демонтажу окремих елементів будов, таких як плити перекриття, стінові панелі, фундаментні блоки, тощо, які встановлені на цементному розчині чи з'єднані між собою шляхом зварювання закладних деталей. Спеціальне обладнання віброударної дії працює наступним чином. Спеціальне обладнання, яке встановлене на міні-екскаваторі (фіг. 1), подається в зону, де знаходяться елементи будови, які необхідно роз'єднати між собою чи звільнити шляхом руйнування зварних швів, закладних деталей або ж відриву від цементного розчину. За допомогою модуля орієнтації 1 з рукояттю 2 щелепи 3 переміщуються до місця з'єднання елементів будови і за рахунок напірного зусилля гідроциліндрів спеціального обладнання віброударної дії врізаються в щілину між елементами будови (фіг. 2). Потім включається гідроциліндр 5 на висування штока, клин 6 переміщується між щелепами 3 і розводить їх в різні боки. При цьому клиноподібні зубці 4 врізаються в елементи будови, які необхідно відділити один від одного, чим досягається надійний контакт щелеп 3 з поверхнею елементів, які відділяються, а щелепи 3 передають зусилля на ці елементи і розділяють їх (фіг. 3). При цьому здійснюється руйнування зварних швів, закладних деталей чи шару цементного розчину. Для підвищення ефективності роботи спеціального обладнання віброударної дії за допомогою гідродвигуна 12 включається гідровібромолот 7, встановлений на демпферних пружинах 9. За рахунок сили, яка виникає при роботі гідровібромолота 7, він переміщується відносно штока гідроциліндра 5 на демпферних пружинах 9 і наносить удари бойками 8 по наковальнях 10 щелеп 3. Внаслідок цього щелепи 3 передають додаткові динамічні навантаження на елементи 1 UA 95393 U 5 10 будови, які відділяються, що сприяє значному підвищенню ефективності реконструкційних робот. Після відділення елементів будови гідроциліндр 5 включається на втягування штока і при цьому клин 6 виходить із взаємодії зі щелепами 3 і вони за рахунок зусилля замикаючої пружини 11 повертаються назустріч одна одній і займають вихідне положення. Розроблена конструкція спеціального обладнання віброударної дії дає можливість значно підвищити ефективність робіт при розбиранні споруд і умовах їх реконструкції. При цьому технологічні операції виконуються практично без шуму, не забруднюючи навколишнє середовище і не створюючи динамічні навантаження на близько розташовані споруди та конструкції. Джерела інформації: 1. Френкель Г. Ю. Роботизация процессов в строительстве. М.: Стройиздат, 1987, с. 78, рис. 17. 2. Патент Франції № 1113111 А1 Гідроножиці для руйнування бетону E02F 3/99, 1999. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Спеціальне обладнання віброударної дії, що містить модуль орієнтації, рукоять, дві гідрокеровані щелепи, яке відрізняється тим, що у внутрішній порожнині рукояті додатково встановлений гідроциліндр, шток якого на кінці оснащений клином, розміщеним між щелепами з можливістю взаємодії з ними, при цьому на штоку з можливістю зворотно-поступального руху встановлений гідровібромолот з бойками, а на щелепах зверху змонтовані ковадла з можливістю взаємодії з бойками гідровібромолота. 2 UA 95393 U 3 UA 95393 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
ДивитисяДодаткова інформація
Автори англійськоюMelashych Vasyl Vasyliovych, Bielikov Anatolii Serafimovych, Sichko Ihor Mykolaiovych, Melashych Serhii Vasyliovych
Автори російськоюМелашич Василий Васильевич, Беликов Анатолий Серафимович, Сичко Игорь Николаевич, Мелашич Сергей Васильевич
МПК / Мітки
МПК: E02F 3/28
Мітки: обладнання, дії, спеціальне, віброударної
