Знімний з’єднувальний пристрій для вакуумного перемикача відгалужень для електричних трансформаторів

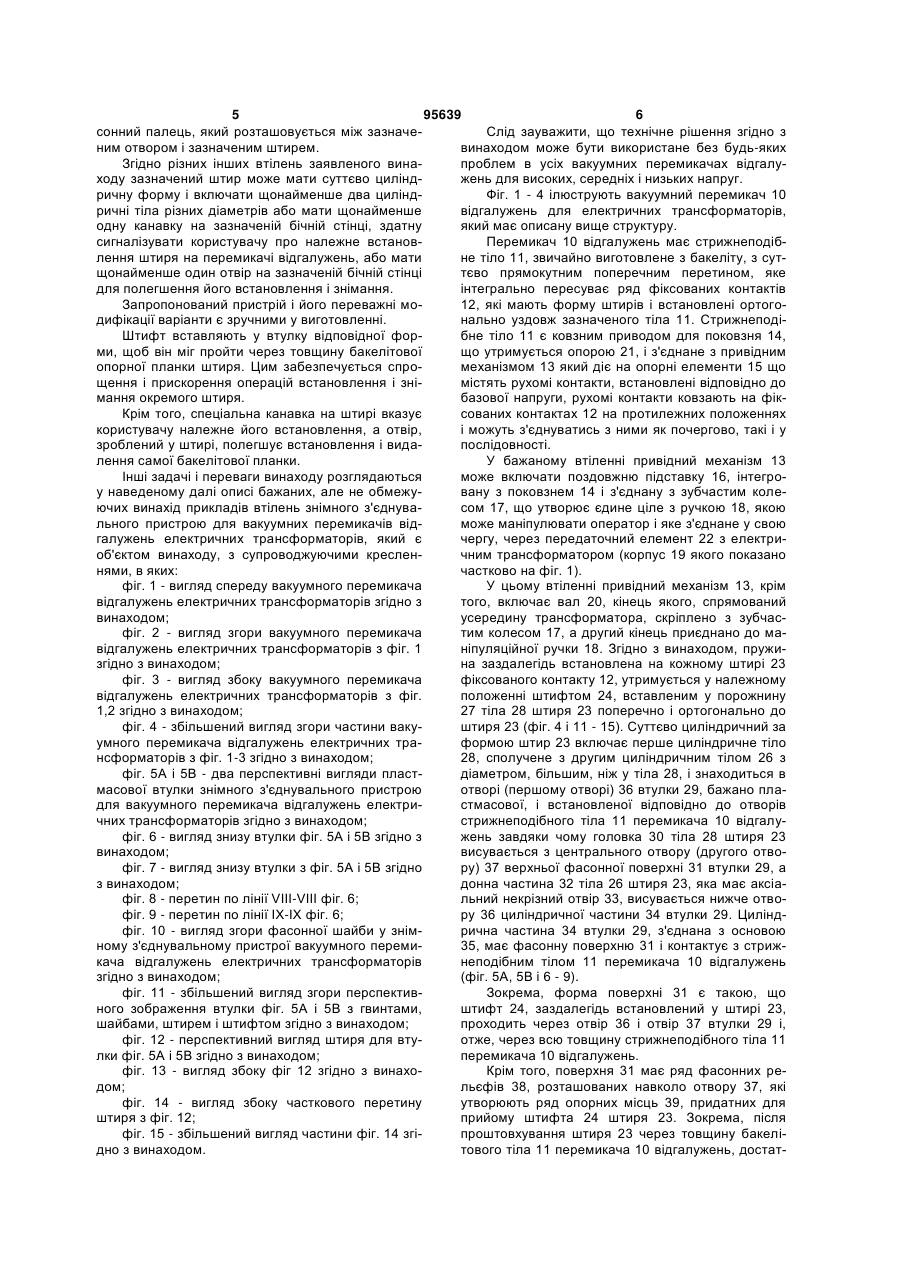

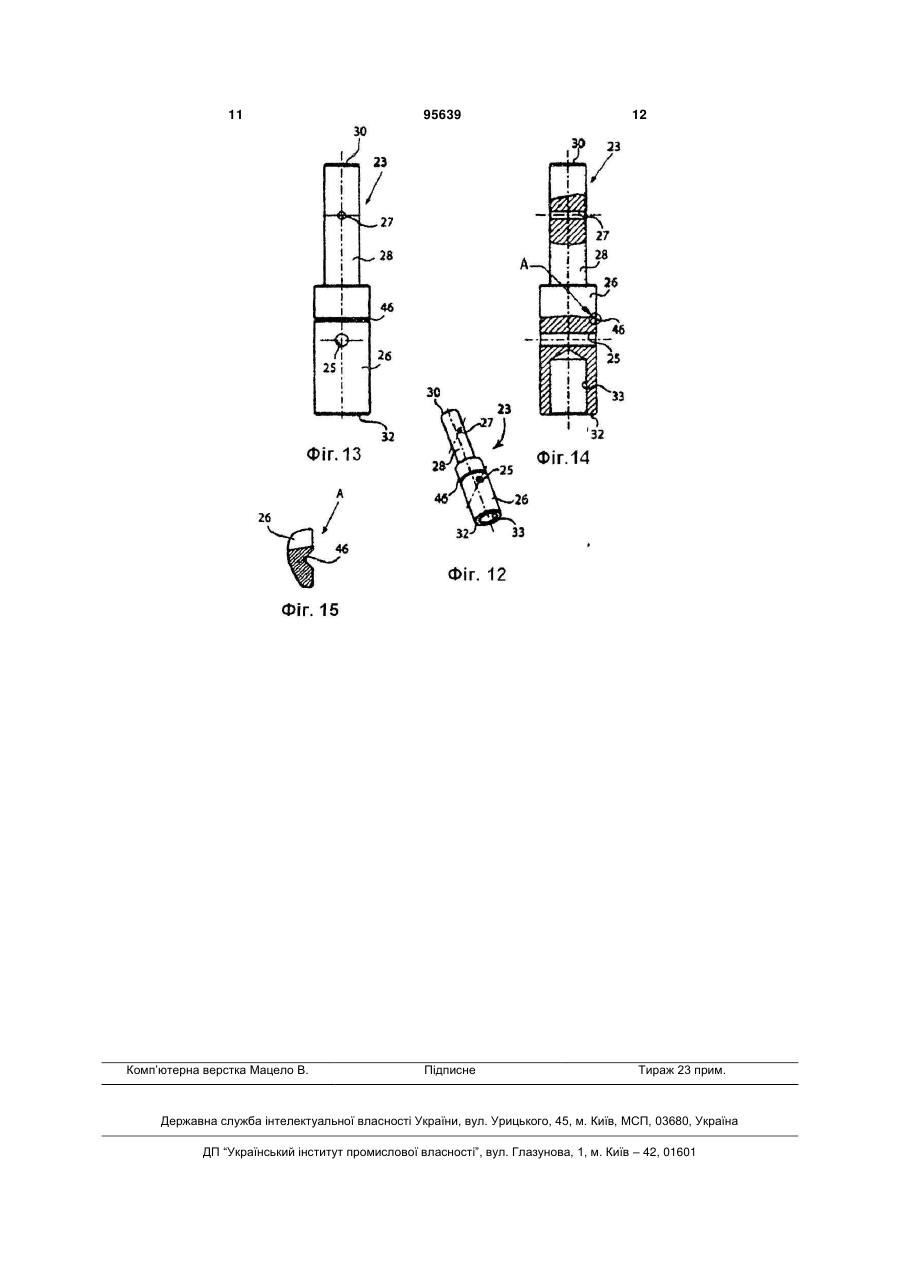

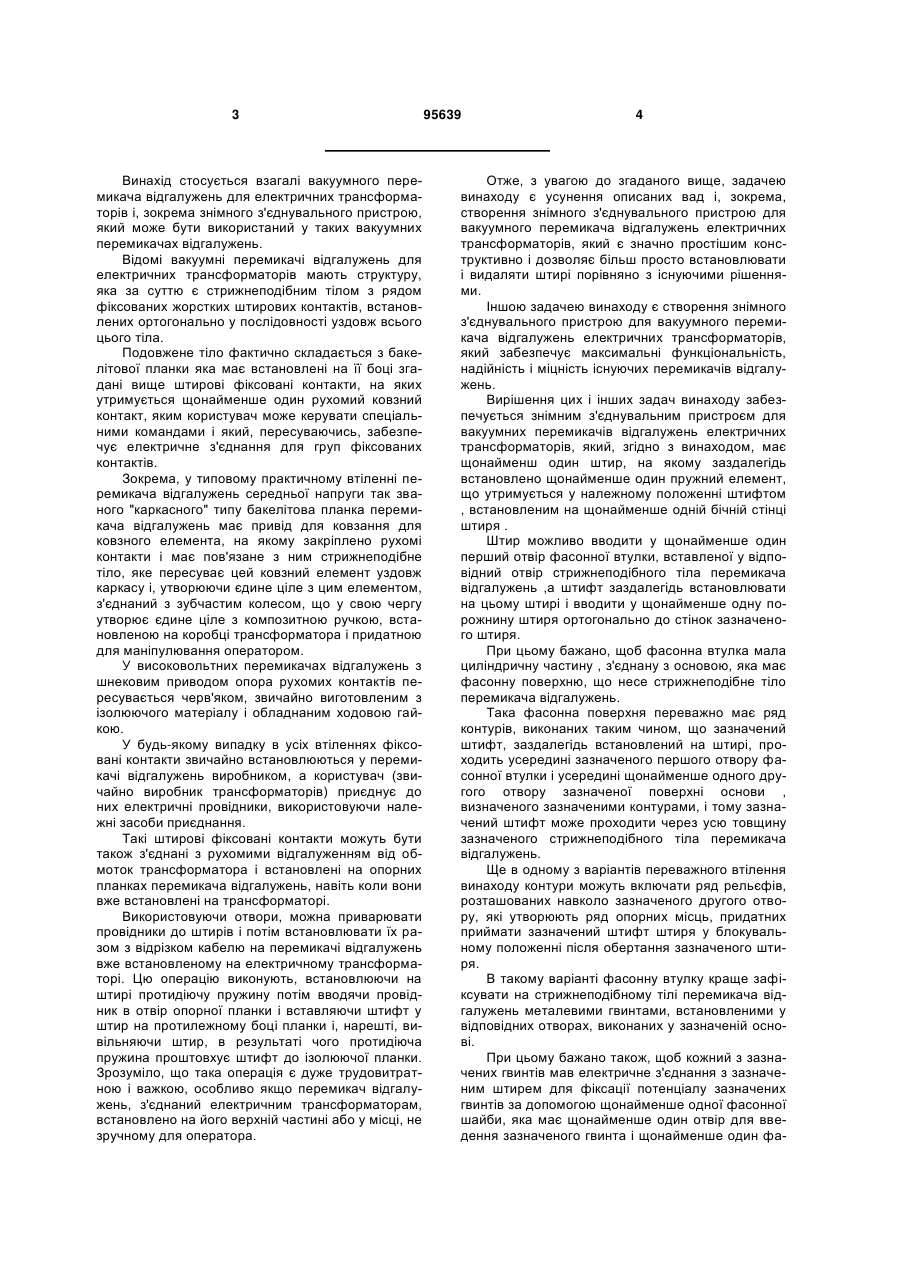

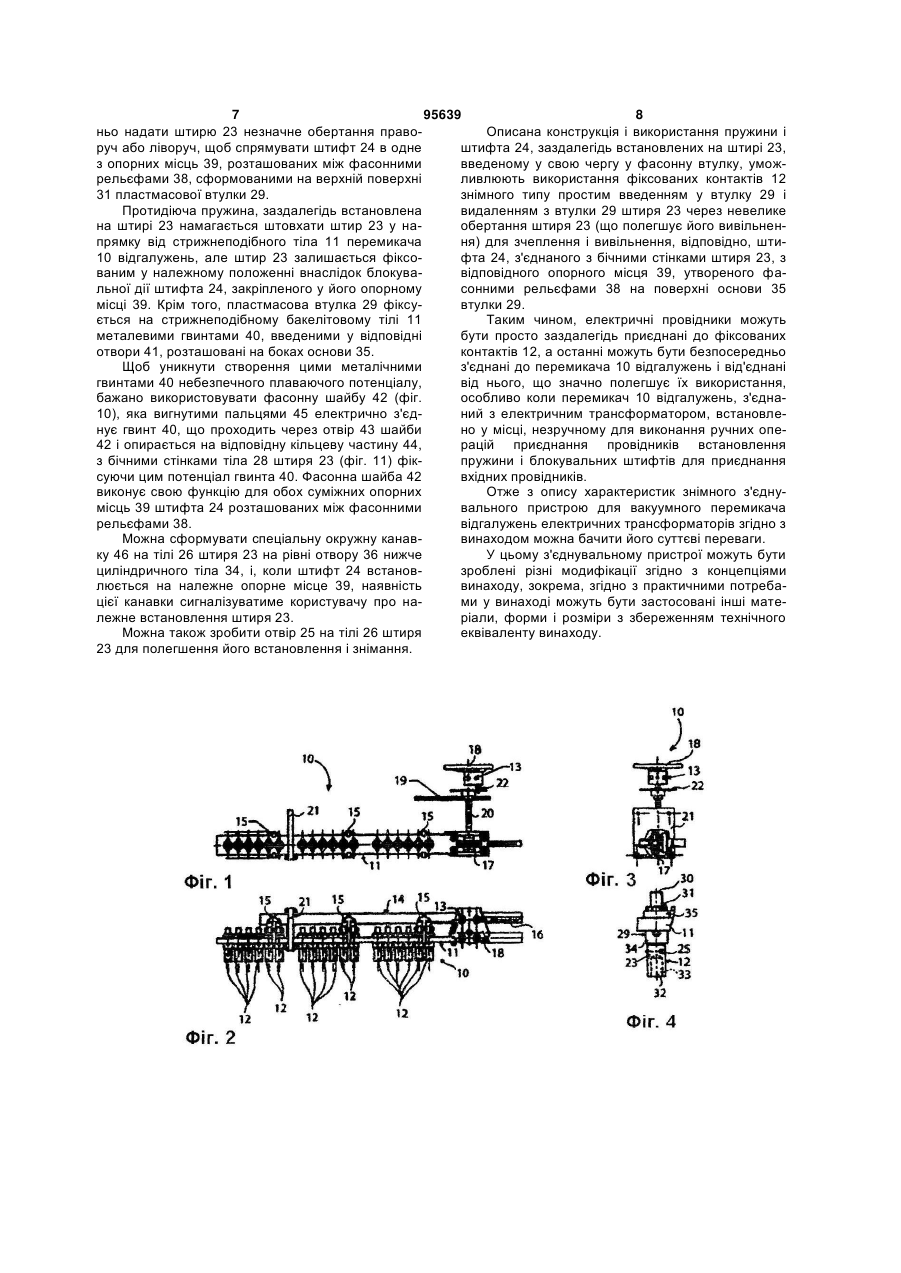

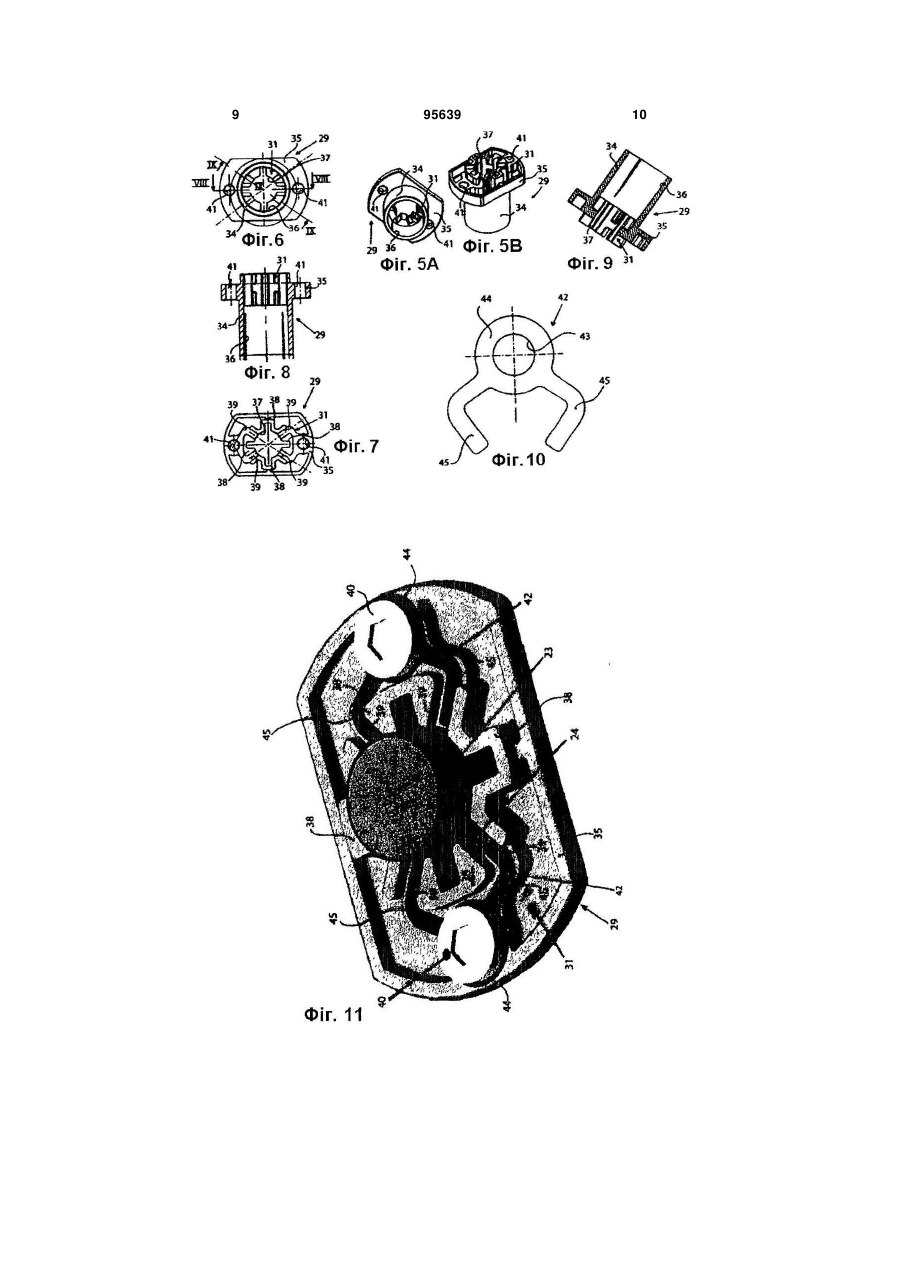

1. Знімний з'єднувальний пристрій для вакуумного перемикача (10) відгалужень для електричних трансформаторів типу, придатного для застосування щонайменше фіксованого контакту (12), розташованого на стрижнеподібному тілі (11) перемикача (10) відгалужень, з'єднаному з привідним механізмом (13), який діє на опорні елементи (15), що утримують рухомі контакти, встановлені згідно з базовою напругою і здатні контактувати з фіксованими контактами (12), який відрізняється тим, що включає щонайменше один штир (23), на якому заздалегідь встановлено щонайменше один пружний елемент, що утримується у належному положенні штифтом (24), встановленим на щонайменше одній бічній стінці штиря (23). 2. Пристрій за п. 1, який відрізняється тим, що зазначений штир (23) введено у щонайменше один перший отвір (36) фасонної втулки (29), вставленої у відповідний отвір стрижнеподібного тіла (11) перемикача відгалужень (10). 3. Пристрій за п. 1, який відрізняється тим, що штифт (24) заздалегідь встановлено на зазначеному штирі (23) і введено у щонайменше одну порожнину (27) штиря (23) ортогонально до стінок зазначеного штиря (23). 4. Пристрій за п. 2, який відрізняється тим, що зазначена фасонна втулка (29) має циліндричну частину (34), з'єднану з основою (35), яка має фасонну поверхню (31), що несе стрижнеподібне тіло (11) перемикача (10) відгалужень. 5. Пристрій за п. 4, який відрізняється тим, що зазначена поверхня (31) має ряд контурів, викона 2 (19) 1 3 Винахід стосується взагалі вакуумного перемикача відгалужень для електричних трансформаторів і, зокрема знімного з'єднувального пристрою, який може бути використаний у таких вакуумних перемикачах відгалужень. Відомі вакуумні перемикачі відгалужень для електричних трансформаторів мають структуру, яка за суттю є стрижнеподібним тілом з рядом фіксованих жорстких штирових контактів, встановлених ортогонально у послідовності уздовж всього цього тіла. Подовжене тіло фактично складається з бакелітової планки яка має встановлені на її боці згадані вище штирові фіксовані контакти, на яких утримується щонайменше один рухомий ковзний контакт, яким користувач може керувати спеціальними командами і який, пересуваючись, забезпечує електричне з'єднання для груп фіксованих контактів. Зокрема, у типовому практичному втіленні перемикача відгалужень середньої напруги так званого "каркасного" типу бакелітова планка перемикача відгалужень має привід для ковзання для ковзного елемента, на якому закріплено рухомі контакти і має пов'язане з ним стрижнеподібне тіло, яке пересуває цей ковзний елемент уздовж каркасу і, утворюючи єдине ціле з цим елементом, з'єднаний з зубчастим колесом, що у свою чергу утворює єдине ціле з композитною ручкою, встановленою на коробці трансформатора і придатною для маніпулювання оператором. У високовольтних перемикачах відгалужень з шнековим приводом опора рухомих контактів пересувається черв'яком, звичайно виготовленим з ізолюючого матеріалу і обладнаним ходовою гайкою. У будь-якому випадку в усіх втіленнях фіксовані контакти звичайно встановлюються у перемикачі відгалужень виробником, а користувач (звичайно виробник трансформаторів) приєднує до них електричні провідники, використовуючи належні засоби приєднання. Такі штирові фіксовані контакти можуть бути також з'єднані з рухомими відгалуженням від обмоток трансформатора і встановлені на опорних планках перемикача відгалужень, навіть коли вони вже встановлені на трансформаторі. Використовуючи отвори, можна приварювати провідники до штирів і потім встановлювати їх разом з відрізком кабелю на перемикачі відгалужень вже встановленому на електричному трансформаторі. Цю операцію виконують, встановлюючи на штирі протидіючу пружину потім вводячи провідник в отвір опорної планки і вставляючи штифт у штир на протилежному боці планки і, нарешті, вивільняючи штир, в результаті чого протидіюча пружина проштовхує штифт до ізолюючої планки. Зрозуміло, що така операція є дуже трудовитратною і важкою, особливо якщо перемикач відгалужень, з'єднаний електричним трансформаторам, встановлено на його верхній частині або у місці, не зручному для оператора. 95639 4 Отже, з увагою до згаданого вище, задачею винаходу є усунення описаних вад і, зокрема, створення знімного з'єднувального пристрою для вакуумного перемикача відгалужень електричних трансформаторів, який є значно простішим конструктивно і дозволяє більш просто встановлювати і видаляти штирі порівняно з існуючими рішеннями. Іншою задачею винаходу є створення знімного з'єднувального пристрою для вакуумного перемикача відгалужень електричних трансформаторів, який забезпечує максимальні функціональність, надійність і міцність існуючих перемикачів відгалужень. Вирішення цих і інших задач винаходу забезпечується знімним з'єднувальним пристроєм для вакуумних перемикачів відгалужень електричних трансформаторів, який, згідно з винаходом, має щонайменш один штир, на якому заздалегідь встановлено щонайменше один пружний елемент, що утримується у належному положенні штифтом , встановленим на щонайменше одній бічній стінці штиря . Штир можливо вводити у щонайменше один перший отвір фасонної втулки, вставленої у відповідний отвір стрижнеподібного тіла перемикача відгалужень ,а штифт заздалегідь встановлювати на цьому штирі і вводити у щонайменше одну порожнину штиря ортогонально до стінок зазначеного штиря. При цьому бажано, щоб фасонна втулка мала циліндричну частину , з'єднану з основою, яка має фасонну поверхню, що несе стрижнеподібне тіло перемикача відгалужень. Така фасонна поверхня переважно має ряд контурів, виконаних таким чином, що зазначений штифт, заздалегідь встановлений на штирі, проходить усередині зазначеного першого отвору фасонної втулки і усередині щонайменше одного другого отвору зазначеної поверхні основи , визначеного зазначеними контурами, і тому зазначений штифт може проходити через усю товщину зазначеного стрижнеподібного тіла перемикача відгалужень. Ще в одному з варіантів переважного втілення винаходу контури можуть включати ряд рельєфів, розташованих навколо зазначеного другого отвору, які утворюють ряд опорних місць, придатних приймати зазначений штифт штиря у блокувальному положенні після обертання зазначеного штиря. В такому варіанті фасонну втулку краще зафіксувати на стрижнеподібному тілі перемикача відгалужень металевими гвинтами, встановленими у відповідних отворах, виконаних у зазначеній основі. При цьому бажано також, щоб кожний з зазначених гвинтів мав електричне з'єднання з зазначеним штирем для фіксації потенціалу зазначених гвинтів за допомогою щонайменше одної фасонної шайби, яка має щонайменше один отвір для введення зазначеного гвинта і щонайменше один фа 5 95639 6 сонний палець, який розташовується між зазначеСлід зауважити, що технічне рішення згідно з ним отвором і зазначеним штирем. винаходом може бути використане без будь-яких Згідно різних інших втілень заявленого винапроблем в усіх вакуумних перемикачах відгалуходу зазначений штир може мати суттєво цилінджень для високих, середніх і низьких напруг. ричну форму і включати щонайменше два циліндФіг. 1 - 4 ілюструють вакуумний перемикач 10 ричні тіла різних діаметрів або мати щонайменше відгалужень для електричних трансформаторів, одну канавку на зазначеній бічній стінці, здатну який має описану вище структуру. сигналізувати користувачу про належне встановПеремикач 10 відгалужень має стрижнеподіблення штиря на перемикачі відгалужень, або мати не тіло 11, звичайно виготовлене з бакеліту, з сутщонайменше один отвір на зазначеній бічній стінці тєво прямокутним поперечним перетином, яке для полегшення його встановлення і знімання. інтегрально пересуває ряд фіксованих контактів Запропонований пристрій і його переважні мо12, які мають форму штирів і встановлені ортогодифікації варіанти є зручними у виготовленні. нально уздовж зазначеного тіла 11. СтрижнеподіШтифт вставляють у втулку відповідної форбне тіло 11 є ковзним приводом для поковзня 14, ми, щоб він міг пройти через товщину бакелітової що утримується опорою 21, і з'єднане з привідним опорної планки штиря. Цим забезпечується спромеханізмом 13 який діє на опорні елементи 15 що щення і прискорення операцій встановлення і знімістять рухомі контакти, встановлені відповідно до мання окремого штиря. базової напруги, рухомі контакти ковзають на фікКрім того, спеціальна канавка на штирі вказує сованих контактах 12 на протилежних положеннях користувачу належне його встановлення, а отвір, і можуть з'єднуватись з ними як почергово, такі і у зроблений у штирі, полегшує встановлення і видапослідовності. лення самої бакелітової планки. У бажаному втіленні привідний механізм 13 Інші задачі і переваги винаходу розглядаються може включати поздовжню підставку 16, інтегроу наведеному далі описі бажаних, але не обмежувану з поковзнем 14 і з'єднану з зубчастим колеючих винахід прикладів втілень знімного з'єднувасом 17, що утворює єдине ціле з ручкою 18, якою льного пристрою для вакуумних перемикачів відможе маніпулювати оператор і яке з'єднане у свою галужень електричних трансформаторів, який є чергу, через передаточний елемент 22 з електриоб'єктом винаходу, з супроводжуючими кресленчним трансформатором (корпус 19 якого показано нями, в яких: частково на фіг. 1). фіг. 1 - вигляд спереду вакуумного перемикача У цьому втіленні привідний механізм 13, крім відгалужень електричних трансформаторів згідно з того, включає вал 20, кінець якого, спрямований винаходом; усередину трансформатора, скріплено з зубчасфіг. 2 - вигляд згори вакуумного перемикача тим колесом 17, а другий кінець приєднано до мавідгалужень електричних трансформаторів з фіг. 1 ніпуляційної ручки 18. Згідно з винаходом, пружизгідно з винаходом; на заздалегідь встановлена на кожному штирі 23 фіг. 3 - вигляд збоку вакуумного перемикача фіксованого контакту 12, утримується у належному відгалужень електричних трансформаторів з фіг. положенні штифтом 24, вставленим у порожнину 1,2 згідно з винаходом; 27 тіла 28 штиря 23 поперечно і ортогонально до фіг. 4 - збільшений вигляд згори частини вакуштиря 23 (фіг. 4 і 11 - 15). Суттєво циліндричний за умного перемикача відгалужень електричних траформою штир 23 включає перше циліндричне тіло нсформаторів з фіг. 1-3 згідно з винаходом; 28, сполучене з другим циліндричним тілом 26 з фіг. 5А і 5В - два перспективні вигляди пластдіаметром, більшим, ніж у тіла 28, і знаходиться в масової втулки знімного з'єднувального пристрою отворі (першому отворі) 36 втулки 29, бажано пладля вакуумного перемикача відгалужень електристмасової, і встановленої відповідно до отворів чних трансформаторів згідно з винаходом; стрижнеподібного тіла 11 перемикача 10 відгалуфіг. 6 - вигляд знизу втулки фіг. 5А і 5В згідно з жень завдяки чому головка 30 тіла 28 штиря 23 винаходом; висувається з центрального отвору (другого отвофіг. 7 - вигляд знизу втулки з фіг. 5А і 5В згідно ру) 37 верхньої фасонної поверхні 31 втулки 29, а з винаходом; донна частина 32 тіла 26 штиря 23, яка має аксіафіг. 8 - перетин по лінії VIII-VIII фіг. 6; льний некрізний отвір 33, висувається нижче отвофіг. 9 - перетин по лінії ІХ-ІХ фіг. 6; ру 36 циліндричної частини 34 втулки 29. Циліндфіг. 10 - вигляд згори фасонної шайби у знімрична частина 34 втулки 29, з'єднана з основою ному з'єднувальному пристрої вакуумного переми35, має фасонну поверхню 31 і контактує з стрижкача відгалужень електричних трансформаторів неподібним тілом 11 перемикача 10 відгалужень згідно з винаходом; (фіг. 5А, 5В і 6 - 9). фіг. 11 - збільшений вигляд згори перспективЗокрема, форма поверхні 31 є такою, що ного зображення втулки фіг. 5А і 5В з гвинтами, штифт 24, заздалегідь встановлений у штирі 23, шайбами, штирем і штифтом згідно з винаходом; проходить через отвір 36 і отвір 37 втулки 29 і, фіг. 12 - перспективний вигляд штиря для втуотже, через всю товщину стрижнеподібного тіла 11 лки фіг. 5А і 5В згідно з винаходом; перемикача 10 відгалужень. фіг. 13 - вигляд збоку фіг 12 згідно з винахоКрім того, поверхня 31 має ряд фасонних редом; льєфів 38, розташованих навколо отвору 37, які фіг. 14 - вигляд збоку часткового перетину утворюють ряд опорних місць 39, придатних для штиря з фіг. 12; прийому штифта 24 штиря 23. Зокрема, після фіг. 15 - збільшений вигляд частини фіг. 14 згіпроштовхування штиря 23 через товщину бакелідно з винаходом. тового тіла 11 перемикача 10 відгалужень, достат 7 95639 8 ньо надати штирю 23 незначне обертання правоОписана конструкція і використання пружини і руч або ліворуч, щоб спрямувати штифт 24 в одне штифта 24, заздалегідь встановлених на штирі 23, з опорних місць 39, розташованих між фасонними введеному у свою чергу у фасонну втулку, уможрельєфами 38, сформованими на верхній поверхні ливлюють використання фіксованих контактів 12 31 пластмасової втулки 29. знімного типу простим введенням у втулку 29 і Протидіюча пружина, заздалегідь встановлена видаленням з втулки 29 штиря 23 через невелике на штирі 23 намагається штовхати штир 23 у наобертання штиря 23 (що полегшує його вивільненпрямку від стрижнеподібного тіла 11 перемикача ня) для зчеплення і вивільнення, відповідно, шти10 відгалужень, але штир 23 залишається фіксофта 24, з'єднаного з бічними стінками штиря 23, з ваним у належному положенні внаслідок блокувавідповідного опорного місця 39, утвореного фальної дії штифта 24, закріпленого у його опорному сонними рельєфами 38 на поверхні основи 35 місці 39. Крім того, пластмасова втулка 29 фіксувтулки 29. ється на стрижнеподібному бакелітовому тілі 11 Таким чином, електричні провідники можуть металевими гвинтами 40, введеними у відповідні бути просто заздалегідь приєднані до фіксованих отвори 41, розташовані на боках основи 35. контактів 12, а останні можуть бути безпосередньо Щоб уникнути створення цими металічними з'єднані до перемикача 10 відгалужень і від'єднані гвинтами 40 небезпечного плаваючого потенціалу, від нього, що значно полегшує їх використання, бажано використовувати фасонну шайбу 42 (фіг. особливо коли перемикач 10 відгалужень, з'єдна10), яка вигнутими пальцями 45 електрично з'єдний з електричним трансформатором, встановленує гвинт 40, що проходить через отвір 43 шайби но у місці, незручному для виконання ручних опе42 і опирається на відповідну кільцеву частину 44, рацій приєднання провідників встановлення з бічними стінками тіла 28 штиря 23 (фіг. 11) фікпружини і блокувальних штифтів для приєднання суючи цим потенціал гвинта 40. Фасонна шайба 42 вхідних провідників. виконує свою функцію для обох суміжних опорних Отже з опису характеристик знімного з'єднумісць 39 штифта 24 розташованих між фасонними вального пристрою для вакуумного перемикача рельєфами 38. відгалужень електричних трансформаторів згідно з Можна сформувати спеціальну окружну канаввинаходом можна бачити його суттєві переваги. ку 46 на тілі 26 штиря 23 на рівні отвору 36 нижче У цьому з'єднувальному пристрої можуть бути циліндричного тіла 34, і, коли штифт 24 встановзроблені різні модифікації згідно з концепціями люється на належне опорне місце 39, наявність винаходу, зокрема, згідно з практичними потребацієї канавки сигналізуватиме користувачу про нами у винаході можуть бути застосовані інші матележне встановлення штиря 23. ріали, форми і розміри з збереженням технічного Можна також зробити отвір 25 на тілі 26 штиря еквіваленту винаходу. 23 для полегшення його встановлення і знімання. 9 95639 10 11 Комп’ютерна верстка Мацело В. 95639 Підписне 12 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
