Спосіб виготовлення підковоподібних пружин

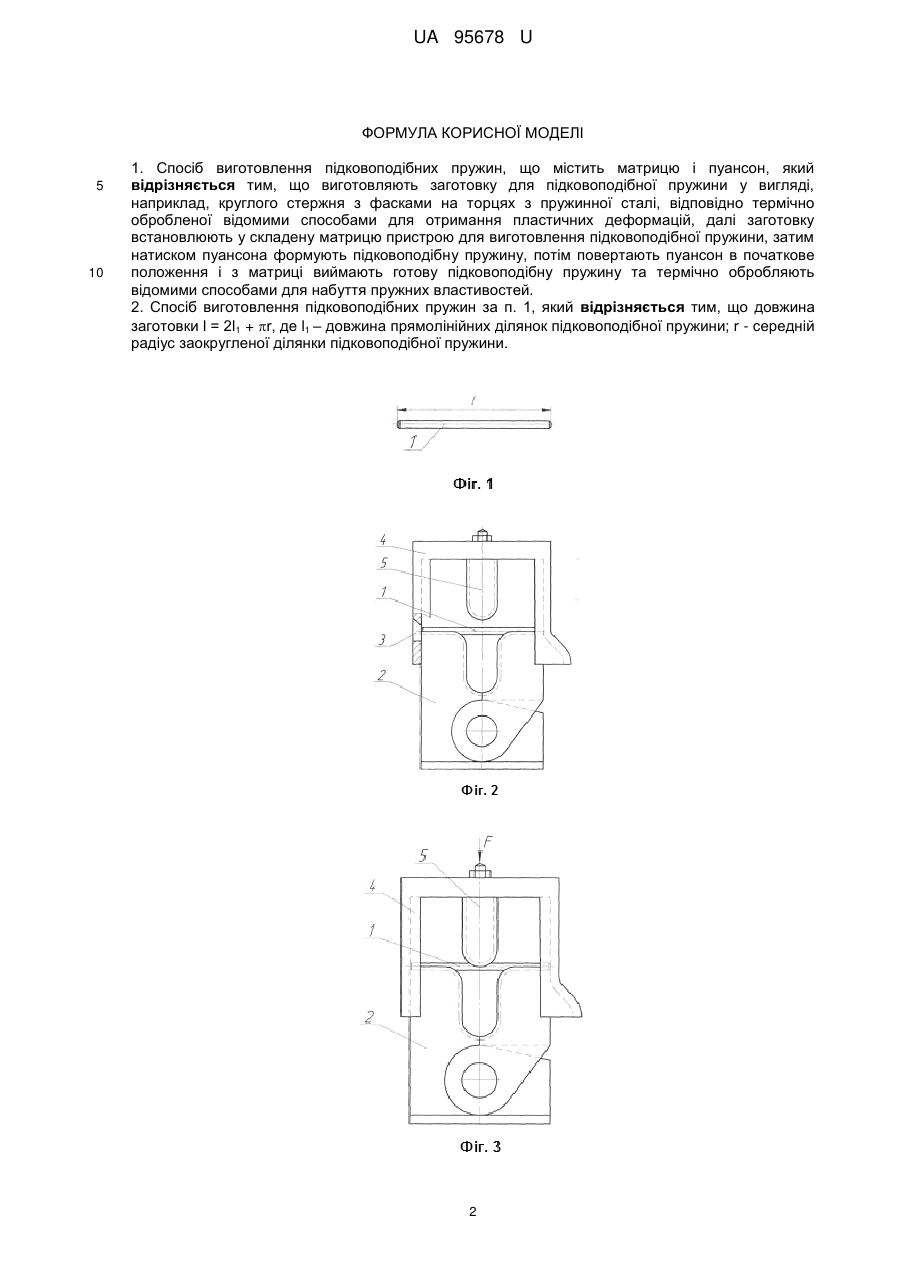

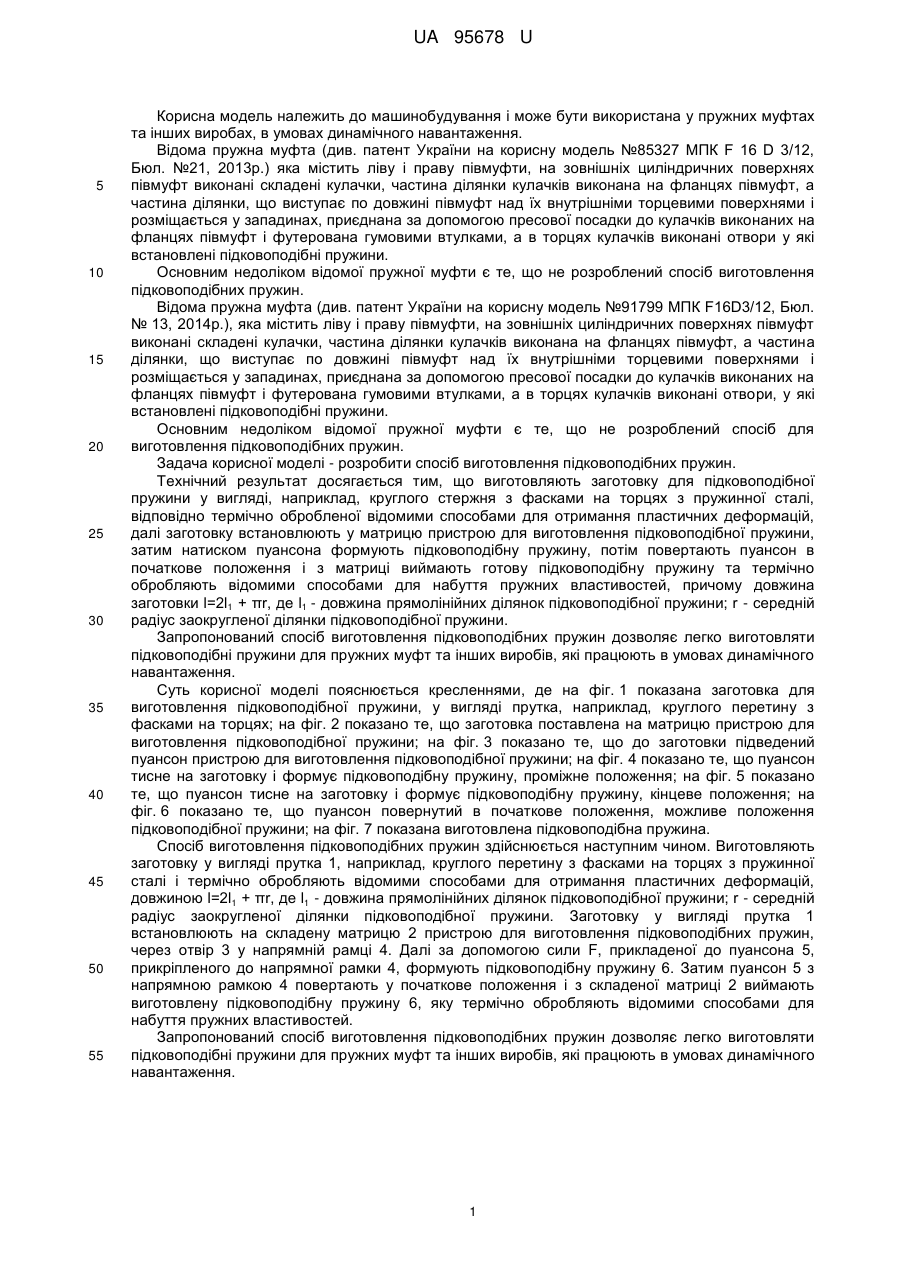

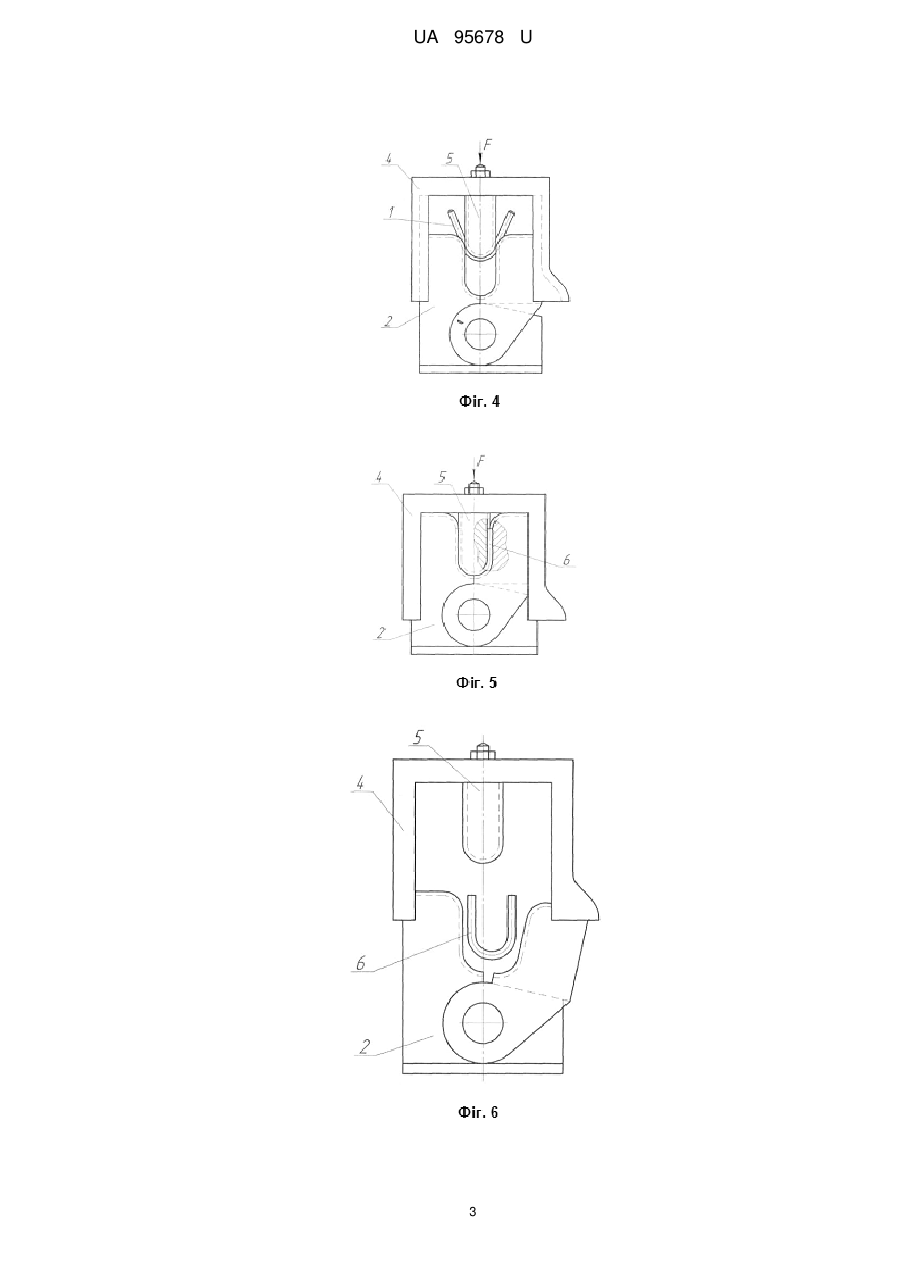

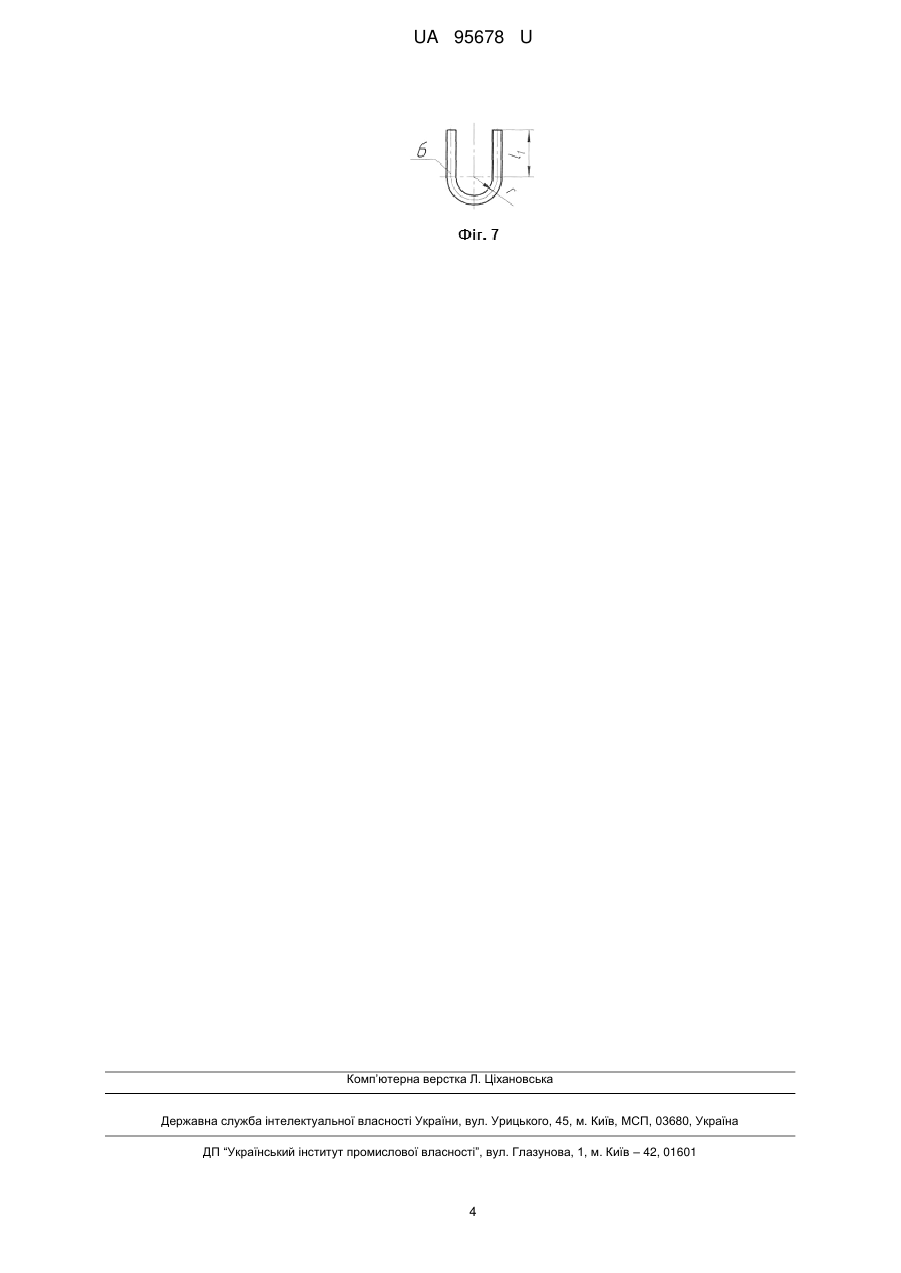

Реферат: Спосіб виготовлення підковоподібних пружин, що містить матрицю і пуансон, за яким виготовляють заготовку для підковоподібної пружини у вигляді круглого стержня з фасками на торцях з пружинної сталі, відповідно термічно обробленої відомими способами для отримання пластичних деформацій, далі заготовку встановлюють у складену матрицю пристрою для виготовлення підковоподібної пружини, затим натиском пуансона формують підковоподібну пружину, потім повертають пуансон в початкове положення і з матриці виймають готову підковоподібну пружину та термічно обробляють відомими способами для набуття пружних властивостей. UA 95678 U (54) СПОСІБ ВИГОТОВЛЕННЯ ПІДКОВОПОДІБНИХ ПРУЖИН UA 95678 U UA 95678 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування і може бути використана у пружних муфтах та інших виробах, в умовах динамічного навантаження. Відома пружна муфта (див. патент України на корисну модель №85327 МПК F 16 D 3/12, Бюл. №21, 2013р.) яка містить ліву і праву півмуфти, на зовнішніх циліндричних поверхнях півмуфт виконані складені кулачки, частина ділянки кулачків виконана на фланцях півмуфт, а частина ділянки, що виступає по довжині півмуфт над їх внутрішніми торцевими поверхнями і розміщається у западинах, приєднана за допомогою пресової посадки до кулачків виконаних на фланцях півмуфт і футерована гумовими втулками, а в торцях кулачків виконані отвори у які встановлені підковоподібні пружини. Основним недоліком відомої пружної муфти є те, що не розроблений спосіб виготовлення підковоподібних пружин. Відома пружна муфта (див. патент України на корисну модель №91799 МПК F16D3/12, Бюл. № 13, 2014р.), яка містить ліву і праву півмуфти, на зовнішніх циліндричних поверхнях півмуфт виконані складені кулачки, частина ділянки кулачків виконана на фланцях півмуфт, а частина ділянки, що виступає по довжині півмуфт над їх внутрішніми торцевими поверхнями і розміщається у западинах, приєднана за допомогою пресової посадки до кулачків виконаних на фланцях півмуфт і футерована гумовими втулками, а в торцях кулачків виконані отвори, у які встановлені підковоподібні пружини. Основним недоліком відомої пружної муфти є те, що не розроблений спосіб для виготовлення підковоподібних пружин. Задача корисної моделі - розробити спосіб виготовлення підковоподібних пружин. Технічний результат досягається тим, що виготовляють заготовку для підковоподібної пружини у вигляді, наприклад, круглого стержня з фасками на торцях з пружинної сталі, відповідно термічно обробленої відомими способами для отримання пластичних деформацій, далі заготовку встановлюють у матрицю пристрою для виготовлення підковоподібної пружини, затим натиском пуансона формують підковоподібну пружину, потім повертають пуансон в початкове положення і з матриці виймають готову підковоподібну пружину та термічно обробляють відомими способами для набуття пружних властивостей, причому довжина заготовки l=2l1 + πr, де l1 - довжина прямолінійних ділянок підковоподібної пружини; r - середній радіус заокругленої ділянки підковоподібної пружини. Запропонований спосіб виготовлення підковоподібних пружин дозволяє легко виготовляти підковоподібні пружини для пружних муфт та інших виробів, які працюють в умовах динамічного навантаження. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показана заготовка для виготовлення підковоподібної пружини, у вигляді прутка, наприклад, круглого перетину з фасками на торцях; на фіг. 2 показано те, що заготовка поставлена на матрицю пристрою для виготовлення підковоподібної пружини; на фіг. 3 показано те, що до заготовки підведений пуансон пристрою для виготовлення підковоподібної пружини; на фіг. 4 показано те, що пуансон тисне на заготовку і формує підковоподібну пружину, проміжне положення; на фіг. 5 показано те, що пуансон тисне на заготовку і формує підковоподібну пружину, кінцеве положення; на фіг. 6 показано те, що пуансон повернутий в початкове положення, можливе положення підковоподібної пружини; на фіг. 7 показана виготовлена підковоподібна пружина. Спосіб виготовлення підковоподібних пружин здійснюється наступним чином. Виготовляють заготовку у вигляді прутка 1, наприклад, круглого перетину з фасками на торцях з пружинної сталі і термічно обробляють відомими способами для отримання пластичних деформацій, довжиною l=2l1 + πr, де l1 - довжина прямолінійних ділянок підковоподібної пружини; r - середній радіус заокругленої ділянки підковоподібної пружини. Заготовку у вигляді прутка 1 встановлюють на складену матрицю 2 пристрою для виготовлення підковоподібних пружин, через отвір 3 у напрямній рамці 4. Далі за допомогою сили F, прикладеної до пуансона 5, прикріпленого до напрямної рамки 4, формують підковоподібну пружину 6. Затим пуансон 5 з напрямною рамкою 4 повертають у початкове положення і з складеної матриці 2 виймають виготовлену підковоподібну пружину 6, яку термічно обробляють відомими способами для набуття пружних властивостей. Запропонований спосіб виготовлення підковоподібних пружин дозволяє легко виготовляти підковоподібні пружини для пружних муфт та інших виробів, які працюють в умовах динамічного навантаження. 1 UA 95678 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Спосіб виготовлення підковоподібних пружин, що містить матрицю і пуансон, який відрізняється тим, що виготовляють заготовку для підковоподібної пружини у вигляді, наприклад, круглого стержня з фасками на торцях з пружинної сталі, відповідно термічно обробленої відомими способами для отримання пластичних деформацій, далі заготовку встановлюють у складену матрицю пристрою для виготовлення підковоподібної пружини, затим натиском пуансона формують підковоподібну пружину, потім повертають пуансон в початкове положення і з матриці виймають готову підковоподібну пружину та термічно обробляють відомими способами для набуття пружних властивостей. 2. Спосіб виготовлення підковоподібних пружин за п. 1, який відрізняється тим, що довжина заготовки l = 2l1 + r, де l1 – довжина прямолінійних ділянок підковоподібної пружини; r - середній радіус заокругленої ділянки підковоподібної пружини. 2 UA 95678 U 3 UA 95678 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
