Пристрій для регулювання напрямку світлового променя

Номер патенту: 95692

Опубліковано: 25.08.2011

Автор: Пащинський Валентин Петрович

Завантажити PDF файл.

Формула / Реферат

Пристрій для регулювання напрямку світлового променя, що має оптичний елемент, вставлений в оправу, який відрізняється тим, що оправа закріплена на клиноподібному, з кутом ἀ, фланці з хвостовиком, який з можливістю прокручування розміщений в перехідній втулці зі скошеним під кутом ἀ торцем на її бурті та нахиленим під тим же кутом центральним отвором, яка теж з можливістю прокручування розміщена в отворі корпуса пристрою, при цьому фланець і бурт перехідної втулки мають зубчасті вінці, які виконані з можливістю входити в зачеплення з зубчастою рейкою, жорстко закріпленою на корпусі, й фіксувати відрегульовану величину в межах від 0 до 2ἀ кута нахилу оправи та напрямок його в просторі, а для кріплення на корпусі хвостовик фланця встановлений з можливістю взаємодії з гайкою.

Текст

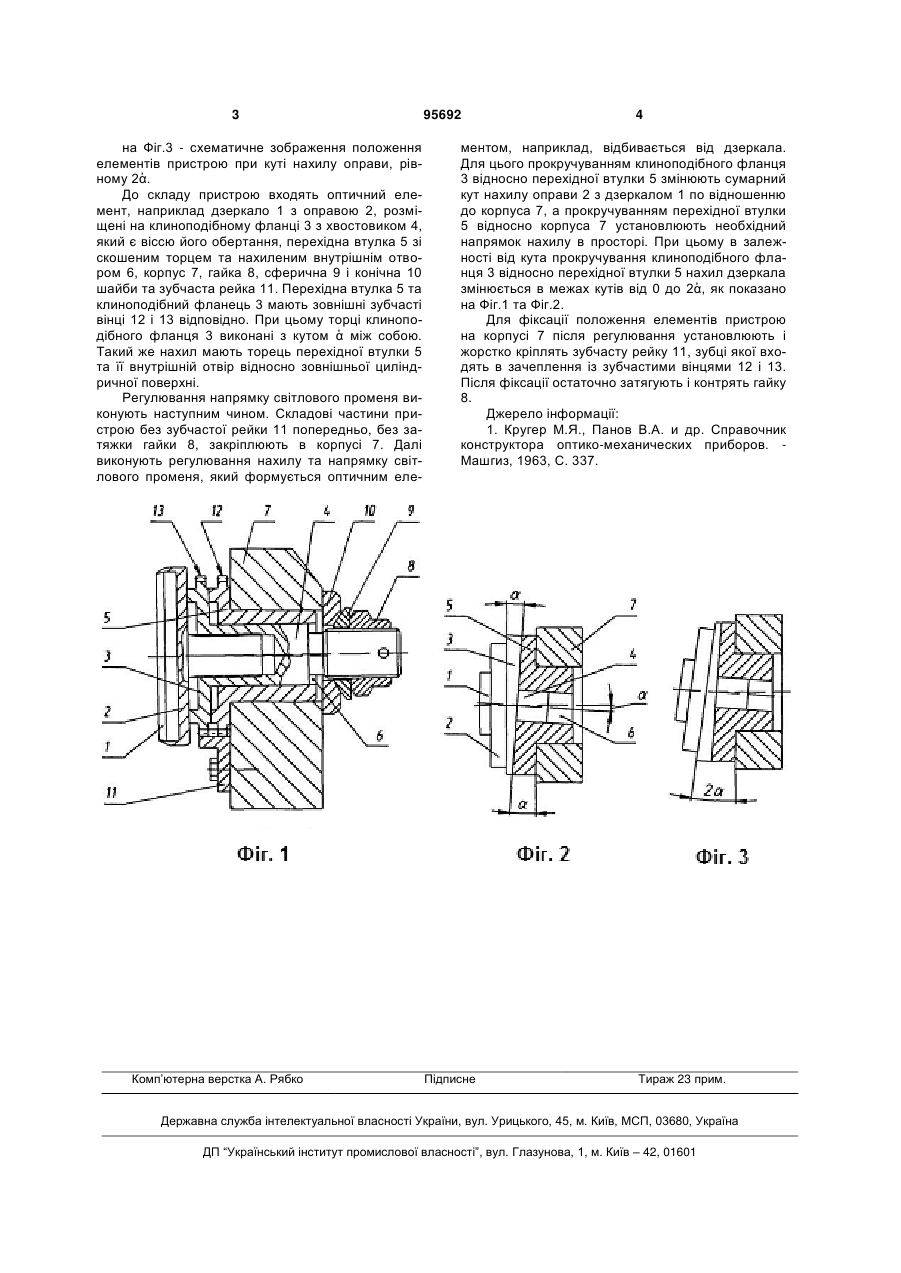

Пристрій для регулювання напрямку світлового променя, що має оптичний елемент, вставлений 3 на Фіг.3 - схематичне зображення положення елементів пристрою при куті нахилу оправи, рівному 2ἀ. До складу пристрою входять оптичний елемент, наприклад дзеркало 1 з оправою 2, розміщені на клиноподібному фланці 3 з хвостовиком 4, який є віссю його обертання, перехідна втулка 5 зі скошеним торцем та нахиленим внутрішнім отвором 6, корпус 7, гайка 8, сферична 9 і конічна 10 шайби та зубчаста рейка 11. Перехідна втулка 5 та клиноподібний фланець 3 мають зовнішні зубчасті вінці 12 і 13 відповідно. При цьому торці клиноподібного фланця 3 виконані з кутом ἀ між собою. Такий же нахил мають торець перехідної втулки 5 та її внутрішній отвір відносно зовнішньої циліндричної поверхні. Регулювання напрямку світлового променя виконують наступним чином. Складові частини пристрою без зубчастої рейки 11 попередньо, без затяжки гайки 8, закріплюють в корпусі 7. Далі виконують регулювання нахилу та напрямку світлового променя, який формується оптичним еле Комп’ютерна верстка А. Рябко 95692 4 ментом, наприклад, відбивається від дзеркала. Для цього прокручуванням клиноподібного фланця 3 відносно перехідної втулки 5 змінюють сумарний кут нахилу оправи 2 з дзеркалом 1 по відношенню до корпуса 7, а прокручуванням перехідної втулки 5 відносно корпуса 7 установлюють необхідний напрямок нахилу в просторі. При цьому в залежності від кута прокручування клиноподібного фланця 3 відносно перехідної втулки 5 нахил дзеркала змінюється в межах кутів від 0 до 2ἀ, як показано на Фіг.1 та Фіг.2. Для фіксації положення елементів пристрою на корпусі 7 після регулювання установлюють і жорстко кріплять зубчасту рейку 11, зубці якої входять в зачеплення із зубчастими вінцями 12 і 13. Після фіксації остаточно затягують і контрять гайку 8. Джерело інформації: 1. Кругер М.Я., Панов В.А. и др. Справочник конструктора оптико-механических приборов. Машгиз, 1963, С. 337. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for regulation of leght beam direction

Автори англійською

Paschynskyi Valentyn Petrovych

Назва патенту російською

Устройство для регулирования направления светового луча

Автори російською

Пащинский Валентин Петрович

МПК / Мітки

МПК: G02B 7/00, G02B 26/00

Мітки: променя, пристрій, напрямку, регулювання, світлового
