Пристрій для знімання грату з відрізаного автогеном металевого пресованого виробу за допомогою стругальних різців

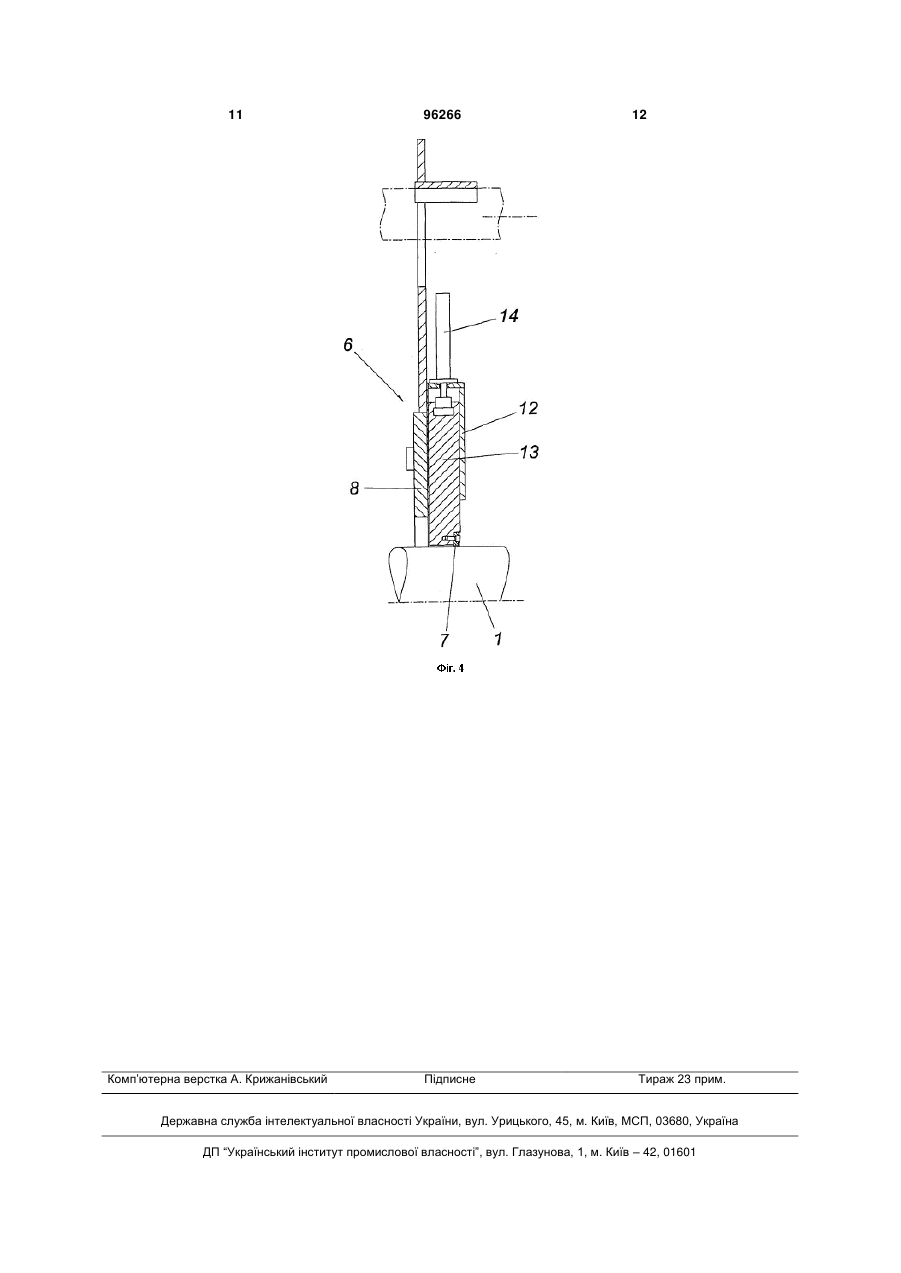

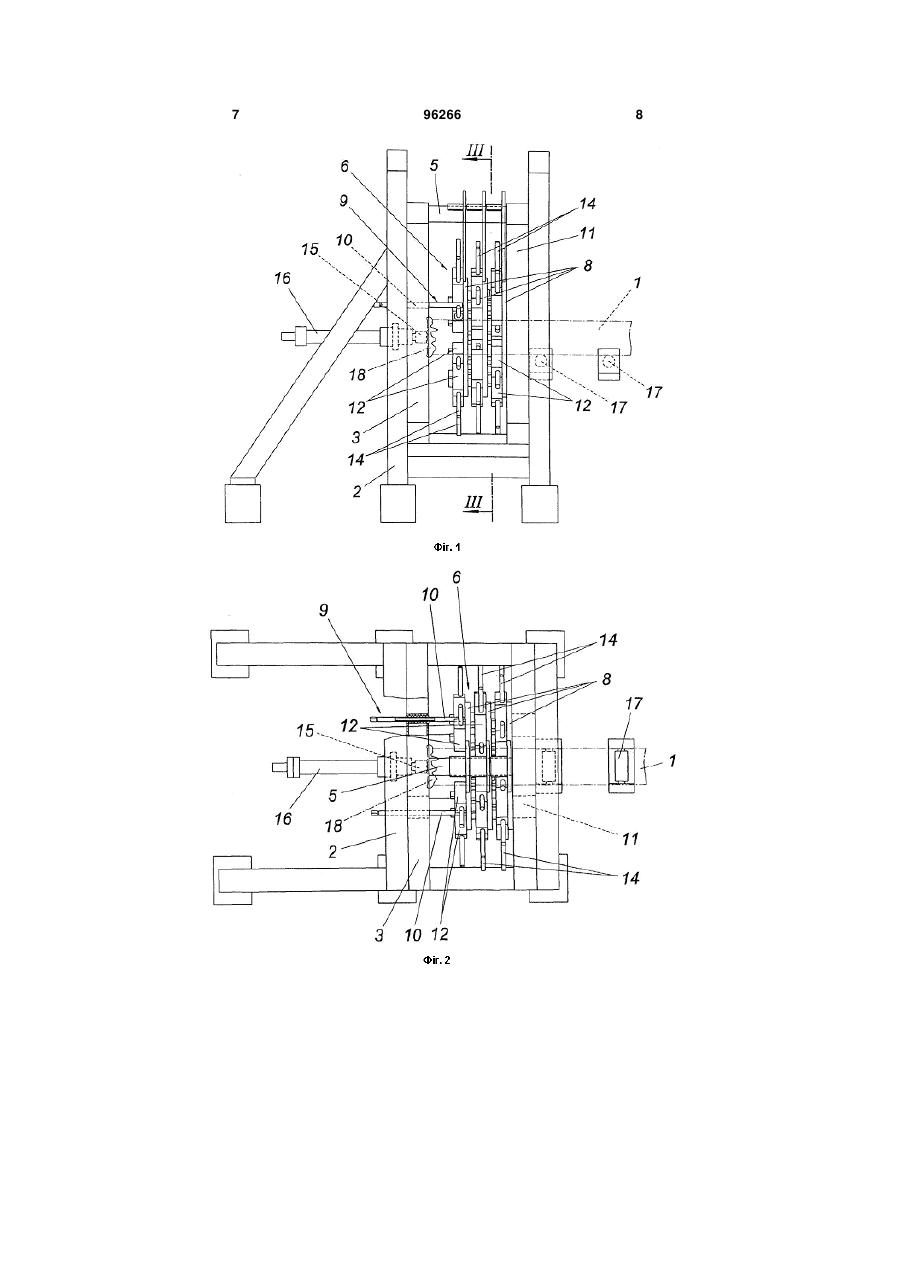

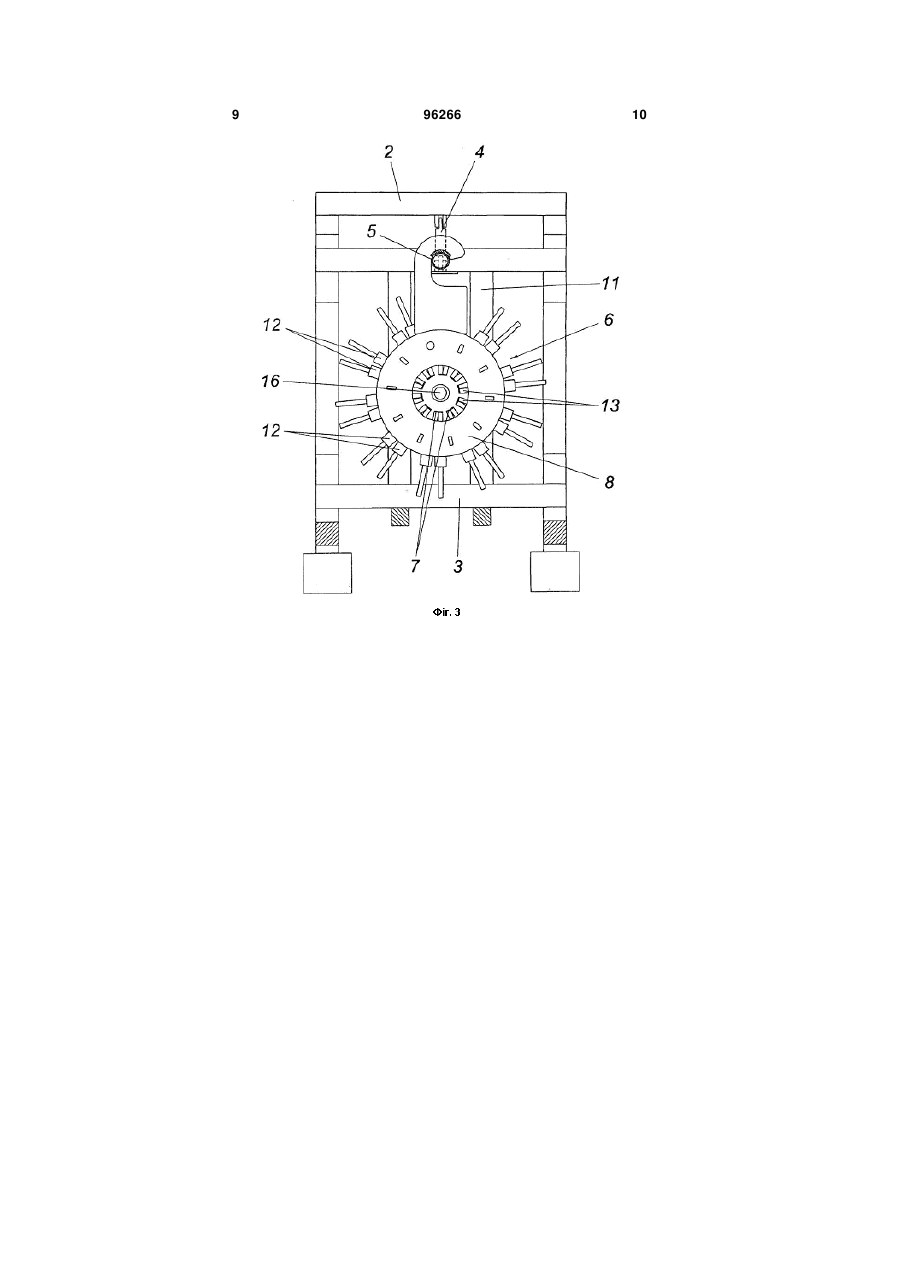

1. Пристрій для знімання грату з відрізаного автогеном металевого прутка, який містить стругальні різці, кожний з яких встановлений в кільцеподібному тримачі поперек металевого прутка з можливістю окремого регулювання, та подавальний привід для відносної подачі стругальних різців в напрямку відрізаного металевого прутка, причому кільцеподібний тримач (6) містить принаймні два розташовані один за одним в подовжньому C2 2 (19) 1 3 У іншого відомого пристрою (ЕР 0 671 230 А1) для знімання грату з відрізаного автогеном металевого пресованого виробу стругальні різці розташовані на тілі поршнів, розміщених в спільному трубчастому циліндричному корпусі з можливістю радіального пересування та переміщуваних за допомогою стисненого повітря, з метою підведення стругальних різців до металевого виробу з заданим зусиллям. При цьому підведення стругальних різців здійснюється через радіальне переміщення циліндричного корпуса, який проходить паралельно осі металевого виробу, причому на початку обробки металевого виробу стругальними різцями останні з вихідного положення всовуються в циліндричний корпус проти тиску підведення. Шляхом підгонки порожнистого циліндричного корпуса до зовнішньої поверхні круглої в поперечному перерізі заготівки, наприклад, шляхом гвинтоподібного відносно осі заготівки ходу циліндричного корпуса, стає можливим знімати грат навіть у заготівок з круглим поперечним перерізом, до того ж з різним, але ненабагато, діаметром, за умови, що окремі тіла поршнів розташовані зі зміщенням один відносно одного по колу та аксіально один за одним. Проте, недоліком такого пристрою є конструктивні витрати, пов'язані з необхідністю підведення циліндричного корпуса, особливо, якщо необхідно застосовувати два протилежно розташовані відносно оброблюваної заготівки циліндричні корпуси. Незважаючи на використання двох циліндричних корпусів з комплектом тіл поршнів, які несуть на собі стругальні різці, в кожному, не вдається досягти рівномірної обробки зовнішньої поверхні заготівок з круглим поперечним перерізом. Таким чином, задача винаходу полягає в створенні такого пристрою для знімання грату з відрізаного автогеном металевого пресованого виробу, за допомогою якого можна було б здійснювати знімання грату з металевих пресованих виробів, які мають круглий поперечний переріз. Виходячи з вищеописаного пристрою для знімання грату, винахід вирішує поставлену задачу за рахунок того, що кільцеподібний тримач містить принаймні два розташовані один за одним в подовжньому напрямку відрізаного металевого пресованого виробу комплекти стругальних різців, регульованих радіально відносно відрізаного металевого виробу та комплектно взаємно зміщених з проміжком відносно один одного. Передбачення двох комплектів взаємно зміщених на розмір проміжку стругальних різців, які можуть регулюватись радіально відносно відрізаного металевого виробу, надає просту можливість здійснювати повне знімання грату з відрізаних металевих пресованих виробів різного діаметра, оскільки завдяки взаємному зміщенню розташованих один за одним в подовжньому напрямку металевого виробу різцевих комплектів, при відповідному перекриванні проміжку між зміщеними один відносно одного стругальними різцями, встановлюється замкнена по колу послідовність різання окремими стругальними різцями при різних діаметрах металевих виробів. Щоправда, передумовою для цього є наявність кільцеподібного, охоплюю 96266 4 чого оброблюваний металевий виріб тримача для стругальних різців, які, на відміну від нерегульованого тримача, можуть бути окремо відрегульовані радіально відносно відрізаного металевого пресованого виробу. Більш того, радіальні комплекти різців, навіть без знання зовнішніх розмірів грату, є переважною передумовою для здійснення повного знімання грату з відрізаних металевих виробів. З цією метою стругальні різці в комплектах повинні лише бути розподіленими по всьому колу. Подача інструмента для знімання грату з металевого пресованого виробу може здійснюватись шляхом підведення тримача в напрямку нерухомо зафіксованого металевого виробу. Проте, найбільш вигідні умови досягаються в разі, коли подавальний привід обладнаний спрямованим в напрямку металевого виробу пуансоном, який прилягає до оброблюваного кінця відрізаного металевого виробу, підводжуваного до пуансона за допомогою кільцеподібного тримача. Під час відповідної подачі пуансон переміщує металевий пресований виріб в напрямку стругальних різців, які радіально підводяться до металевого виробу і знімають грат з відрізаного кінця виробу за допомогою кільцеподібного тримача. Тому немає потреби в додатковому правильному утриманні відрізаного металевого виробу під час обробки, а також в приводі тримача. Таким чином, і без того передбачуваний для подачі та відведення оброблюваних металевих виробів рольганг може з користю використовуватись як напрямна для металевого виробу в ході подавального руху, здійснюваного за допомогою пуансона. Якщо подача пуансона здійснюється за допомогою виконавчого циліндра, то цей пуансон може служити і як гальмівний стопор для переміщуваних рольгангом металевих пресованих виробів, які своїм оброблюваним кінцем через кільцеподібний тримач подаються в напрямку пуансона і ним гальмуються, щоб після підведення стругальних різців до відповідного металевого виробу поза зоною розташування його грату виріб за допомогою пуансона подавати на обробку в напрямку, протилежному напрямку подачі виробу, і знову виштовхувати його з пристрою. Особливо просту конструкцію стосовно розташування стругальних різців отримують у разі, якщо тримач містить принаймні дві фіксуючі обойми, з одним комплектом стругальних різців в кожній, оскільки в цьому випадку фіксуючі обойми можуть бути виконані у відповідності зі стругальними різцями. Необхідно лише подбати про кутове зміщення фіксуючих обойм, щоб отримати замкнений по всьому колу вінець стругальних різців. У разі використання двох фіксуючих обойм кут зміщення між обома фіксуючими обоймами при рівномірному розподілі стругальних різців відповідає половині кутової відстані між сусідніми стругальними різцями комплекту. При збільшенні кількості фіксуючих обойм кут зміщення відповідно зменшується. Для взаємопов'язаного закріплення фіксуючих обойм може бути передбачений аксіальний затискний пристрій, який затискає фіксуючі обойми на опорі. Якщо ця опора належить до ковзанця, який 5 переміщується в рамі по висоті, то шляхом переміщення ковзанця пристрій простим способом може бути пристосований до різних діаметрів металевих виробів, що подаються по нерухомому рольгангу. Центрування фіксуючих обойм відносно осі металевого виробу, яка внаслідок нерухомого розташування виробу зміщується в залежності від його діаметра по висоті, шляхом окремого регулювання стругальних різців не обов'язково повинне бути особливо точним. На кресленнях надано приклад виконання винаходу, де зображено наступне: Фіг. 1 - заявлений пристрій для знімання грату з відрізаного металевого пресованого виробу в спрощеному виді збоку, Фіг. 2 - вид зверху пристрою з частковим розривом, Фіг. 3 - розріз по осі ІІІ-ІП на Фіг. 1 та Фіг. 4 - аксіальний розріз фіксуючої обойми в зоні розташування стругального різця в збільшеному масштабі. Шлях здійснення винаходу Зображений на кресленнях пристрій для знімання грату з відрізаного автогеном металевого пресованого виробу 1 містить раму 2, в якій відбувається вертикальне переміщення ковзанця 3 за допомогою підйомних циліндрів 4. Ковзанець 3 утворює підвісну трубу 5, на якій підвішений тримач 6 для стругальних різців 7. Цей тримач 6 на зображеному прикладі виконання винаходу складається з трьох фіксуючих обойм 8, які розташовані одна за одною в подовжньому напрямку відрізаного металевого виробу 1 і можуть бути аксіально зафіксовані на опорі 11 ковзанця 3 за допомогою затискного пристрою 9, наприклад, у вигляді гвинтових приводів 10. Фіксуючі обойми 8, окремо підвішувані на підвісній трубі 5, обладнані рівномірно розташованими по периметру радіальними напрямними 12 для стругальних різців 7, державки 13 яких, встановлені в напрямних 12 з можливістю переміщення за допомогою установчих приводів 14 для підведення стругальних різців 7 до оброблюваного металевого виробу 1, можуть переміщатись, наприклад, за допомогою виконавчих циліндрів, з метою підведення стругальних різців 7 до оброблюваного металевого виробу. При цьому розташування виконане таким чином, що однаково виконані фіксуючі обойми 8 встановлені з кутом зміщенням одна відносно одної так, що виникає зміщення на проміжок в комплектах стругальних різців 7, підпорядкованих кожній фік 96266 6 суючій обоймі 8, з метою отримання в цілому замкненого по колу вінця стругальних різців 7. Оскільки в прикладі виконання винаходу передбачено три фіксуючі обойми 8, це означає, що окремі фіксуючі обойми 8 повинні бути зміщені одна відносно одної на кут, який відповідає одній третій кутового проміжку двох сусідніх стругальних різців 7 однієї фіксуючої обойми 8. Разом з тримачем 6 для радіально регульованих стругальних різців 7 ковзанець 3 несе на собі, крім того, пуансон 15, який прилягає до торця металевого виробу 1 і може підводитись до нього за допомогою виконавчого циліндра 16. При цьому пуансон 15, який проходить коаксіально до фіксуючих обойм 8, може бути переміщений за допомогою виконавчого циліндра 16 крізь фіксуючі обойми 8, щоб забезпечити можливість подавання металевого виробу 1, який торцем прилягає до пуансона 15 і перебуває на рольгангу 17, на операцію знімання грату. Для знімання грату з металевого пресованого виробу 1 у вигляді заготівки з круглим поперечним перерізом, металевий виріб 1 подають через рольганг 17, причому шляхом зміни висоти розташування ковзанця 3 здійснюється пристосування пристрою до будь-якого діаметра металевого виробу 1. При цьому пуансон 15, який розташований коаксіально фіксатору 6, принаймні приблизно центрується відносно осі виробу. Крім того, пуансон 15, висунутий вперед в напрямку металевого виробу 1 за допомогою виконавчого циліндра 16, може служити як гальмівний стопор для зупинки металевого виробу 1 в такому положенні, щоб кінець 18 виробу 1 виступав з кільцеподібного тримача 6, як це показано на кресленні. В такому положенні металевого виробу 1 стругальні різці 7 розташовані аксіально поза зоною розміщення грату, який необхідно знімати. Під час радіального підведення стругальних різців 7 через установчі приводи 14 відбувається визначення та відтворення контуру металевого виробу 1, завдяки чому може здійснюватись знімання грату відповідно з цим обрисом. З цією метою виконавчий циліндр 16 використовується як подавальний привід для пуансона 15, в результаті чого металевий пресований виріб 1 виштовхується з пристрою пуансоном в напрямку, протилежному напрямку подачі, причому грат знімається в об'ємі, який відповідає надлишку, визначеному при підведенні стругальних різців 7. 7 96266 8 9 96266 10 11 Комп’ютерна верстка А. Крижанівський 96266 Підписне 12 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
