Ґрунтообробне знаряддя

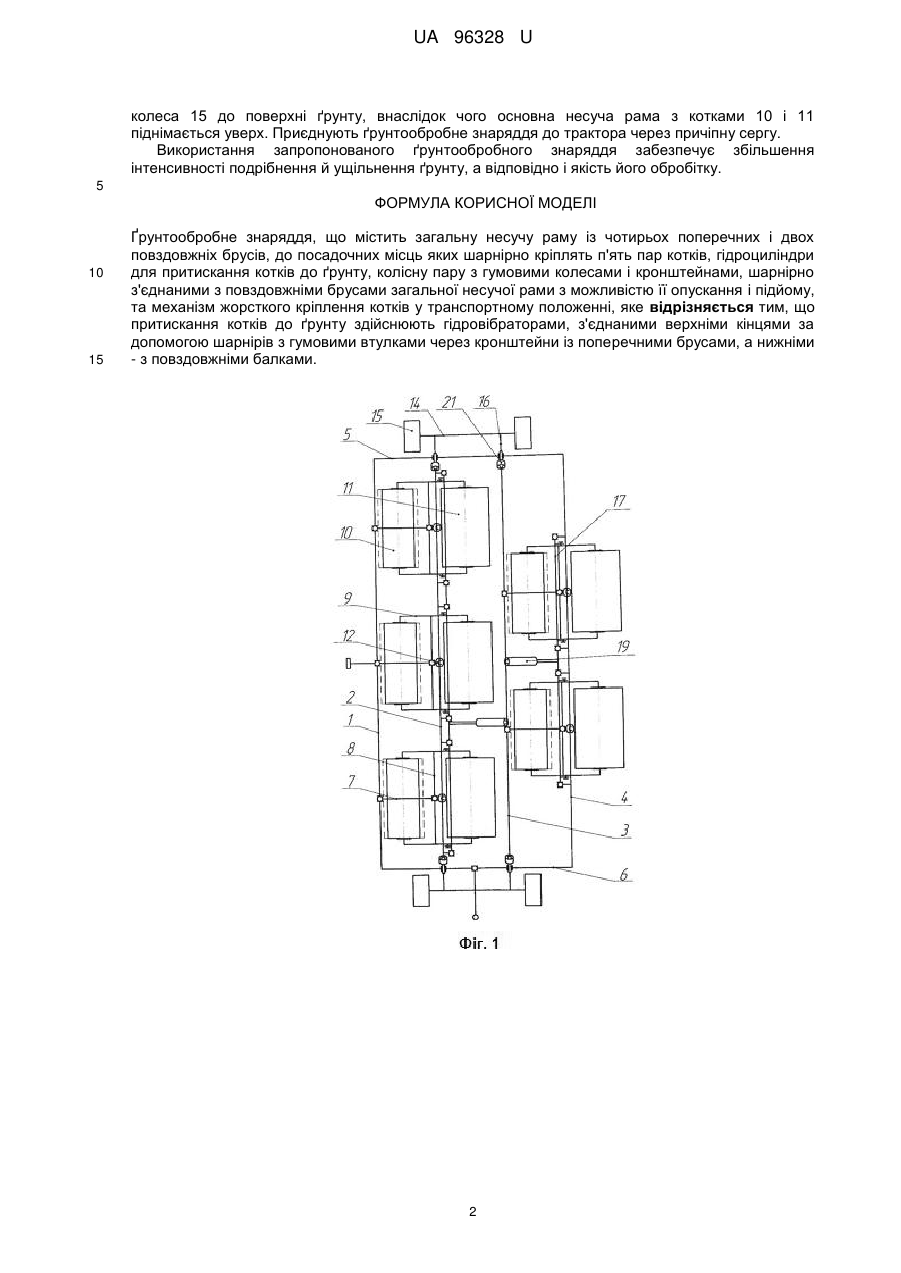

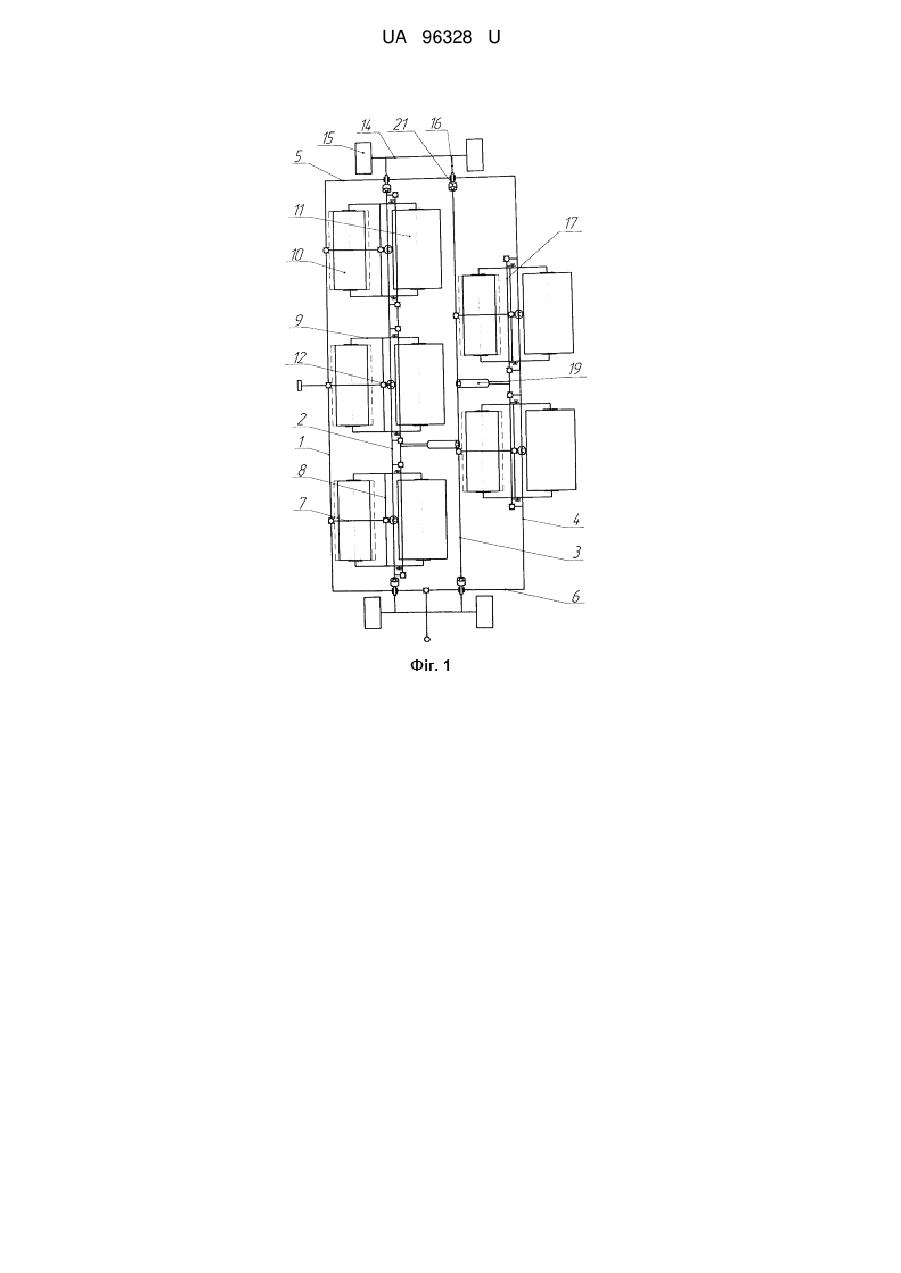

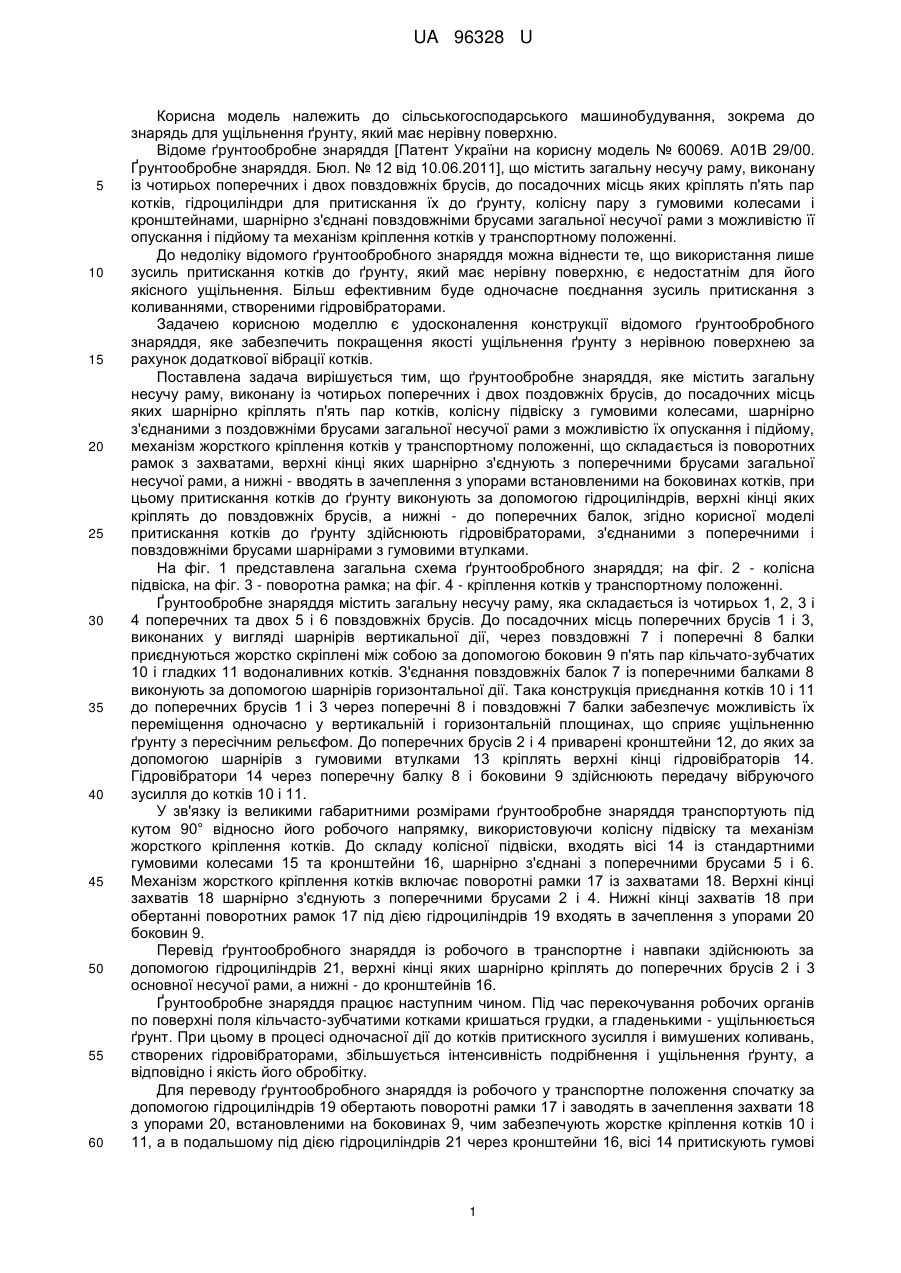

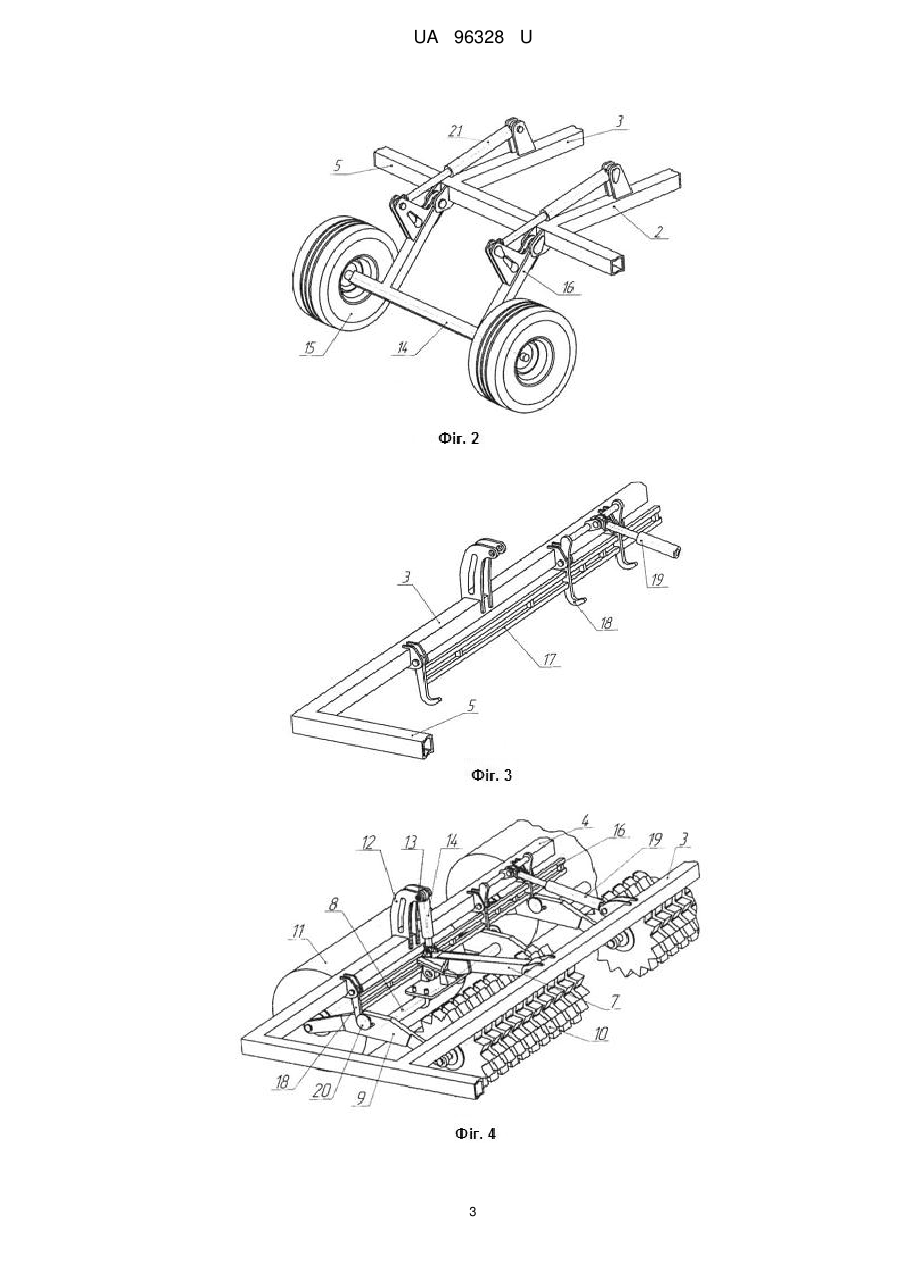

Реферат: Ґрунтообробне знаряддя містить загальну несучу раму із чотирьох поперечних і двох повздовжніх брусів, до посадочних місць яких шарнірно кріплять п'ять пар котків, гідроциліндри для притискання котків до ґрунту, колісну пару з гумовими колесами і кронштейнами, шарнірно з'єднаними з повздовжніми брусами загальної несучої рами з можливістю її опускання і підйому, та механізм жорсткого кріплення котків у транспортному положенні. Притискання котків до ґрунту здійснюють гідровібраторами, з'єднаними верхніми кінцями за допомогою шарнірів з гумовими втулками через кронштейни із поперечними брусами, а нижніми - з повздовжніми балками. UA 96328 U (54) ҐРУНТООБРОБНЕ ЗНАРЯДДЯ UA 96328 U UA 96328 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, зокрема до знарядь для ущільнення ґрунту, який має нерівну поверхню. Відоме ґрунтообробне знаряддя [Патент України на корисну модель № 60069. А01В 29/00. Ґрунтообробне знаряддя. Бюл. № 12 від 10.06.2011], що містить загальну несучу раму, виконану із чотирьох поперечних і двох повздовжніх брусів, до посадочних місць яких кріплять п'ять пар котків, гідроциліндри для притискання їх до ґрунту, колісну пару з гумовими колесами і кронштейнами, шарнірно з'єднані повздовжніми брусами загальної несучої рами з можливістю її опускання і підйому та механізм кріплення котків у транспортному положенні. До недоліку відомого ґрунтообробного знаряддя можна віднести те, що використання лише зусиль притискання котків до ґрунту, який має нерівну поверхню, є недостатнім для його якісного ущільнення. Більш ефективним буде одночасне поєднання зусиль притискання з коливаннями, створеними гідровібраторами. Задачею корисною моделлю є удосконалення конструкції відомого ґрунтообробного знаряддя, яке забезпечить покращення якості ущільнення ґрунту з нерівною поверхнею за рахунок додаткової вібрації котків. Поставлена задача вирішується тим, що ґрунтообробне знаряддя, яке містить загальну несучу раму, виконану із чотирьох поперечних і двох поздовжніх брусів, до посадочних місць яких шарнірно кріплять п'ять пар котків, колісну підвіску з гумовими колесами, шарнірно з'єднаними з поздовжніми брусами загальної несучої рами з можливістю їх опускання і підйому, механізм жорсткого кріплення котків у транспортному положенні, що складається із поворотних рамок з захватами, верхні кінці яких шарнірно з'єднують з поперечними брусами загальної несучої рами, а нижні - вводять в зачеплення з упорами встановленими на боковинах котків, при цьому притискання котків до ґрунту виконують за допомогою гідроциліндрів, верхні кінці яких кріплять до повздовжніх брусів, а нижні - до поперечних балок, згідно корисної моделі притискання котків до ґрунту здійснюють гідровібраторами, з'єднаними з поперечними і повздовжніми брусами шарнірами з гумовими втулками. На фіг. 1 представлена загальна схема ґрунтообробного знаряддя; на фіг. 2 - колісна підвіска, на фіг. 3 - поворотна рамка; на фіг. 4 - кріплення котків у транспортному положенні. Ґрунтообробне знаряддя містить загальну несучу раму, яка складається із чотирьох 1, 2, 3 і 4 поперечних та двох 5 і 6 повздовжніх брусів. До посадочних місць поперечних брусів 1 і 3, виконаних у вигляді шарнірів вертикальної дії, через повздовжні 7 і поперечні 8 балки приєднуються жорстко скріплені між собою за допомогою боковин 9 п'ять пар кільчато-зубчатих 10 і гладких 11 водоналивних котків. З'єднання повздовжніх балок 7 із поперечними балками 8 виконують за допомогою шарнірів горизонтальної дії. Така конструкція приєднання котків 10 і 11 до поперечних брусів 1 і 3 через поперечні 8 і повздовжні 7 балки забезпечує можливість їх переміщення одночасно у вертикальній і горизонтальній площинах, що сприяє ущільненню ґрунту з пересічним рельєфом. До поперечних брусів 2 і 4 приварені кронштейни 12, до яких за допомогою шарнірів з гумовими втулками 13 кріплять верхні кінці гідровібраторів 14. Гідровібратори 14 через поперечну балку 8 і боковини 9 здійснюють передачу вібруючого зусилля до котків 10 і 11. У зв'язку із великими габаритними розмірами ґрунтообробне знаряддя транспортують під кутом 90° відносно його робочого напрямку, використовуючи колісну підвіску та механізм жорсткого кріплення котків. До складу колісної підвіски, входять вісі 14 із стандартними гумовими колесами 15 та кронштейни 16, шарнірно з'єднані з поперечними брусами 5 і 6. Механізм жорсткого кріплення котків включає поворотні рамки 17 із захватами 18. Верхні кінці захватів 18 шарнірно з'єднують з поперечними брусами 2 і 4. Нижні кінці захватів 18 при обертанні поворотних рамок 17 під дією гідроциліндрів 19 входять в зачеплення з упорами 20 боковин 9. Перевід ґрунтообробного знаряддя із робочого в транспортне і навпаки здійснюють за допомогою гідроциліндрів 21, верхні кінці яких шарнірно кріплять до поперечних брусів 2 і 3 основної несучої рами, а нижні - до кронштейнів 16. Ґрунтообробне знаряддя працює наступним чином. Під час перекочування робочих органів по поверхні поля кільчасто-зубчатими котками кришаться грудки, а гладенькими - ущільнюється ґрунт. При цьому в процесі одночасної дії до котків притискного зусилля і вимушених коливань, створених гідровібраторами, збільшується інтенсивність подрібнення і ущільнення ґрунту, а відповідно і якість його обробітку. Для переводу ґрунтообробного знаряддя із робочого у транспортне положення спочатку за допомогою гідроциліндрів 19 обертають поворотні рамки 17 і заводять в зачеплення захвати 18 з упорами 20, встановленими на боковинах 9, чим забезпечують жорстке кріплення котків 10 і 11, а в подальшому під дією гідроциліндрів 21 через кронштейни 16, вісі 14 притискують гумові 1 UA 96328 U колеса 15 до поверхні ґрунту, внаслідок чого основна несуча рама з котками 10 і 11 піднімається уверх. Приєднують ґрунтообробне знаряддя до трактора через причіпну сергу. Використання запропонованого ґрунтообробного знаряддя забезпечує збільшення інтенсивності подрібнення й ущільнення ґрунту, а відповідно і якість його обробітку. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Ґрунтообробне знаряддя, що містить загальну несучу раму із чотирьох поперечних і двох повздовжніх брусів, до посадочних місць яких шарнірно кріплять п'ять пар котків, гідроциліндри для притискання котків до ґрунту, колісну пару з гумовими колесами і кронштейнами, шарнірно з'єднаними з повздовжніми брусами загальної несучої рами з можливістю її опускання і підйому, та механізм жорсткого кріплення котків у транспортному положенні, яке відрізняється тим, що притискання котків до ґрунту здійснюють гідровібраторами, з'єднаними верхніми кінцями за допомогою шарнірів з гумовими втулками через кронштейни із поперечними брусами, а нижніми - з повздовжніми балками. 2 UA 96328 U 3 UA 96328 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
