Опорний вузол стелажа

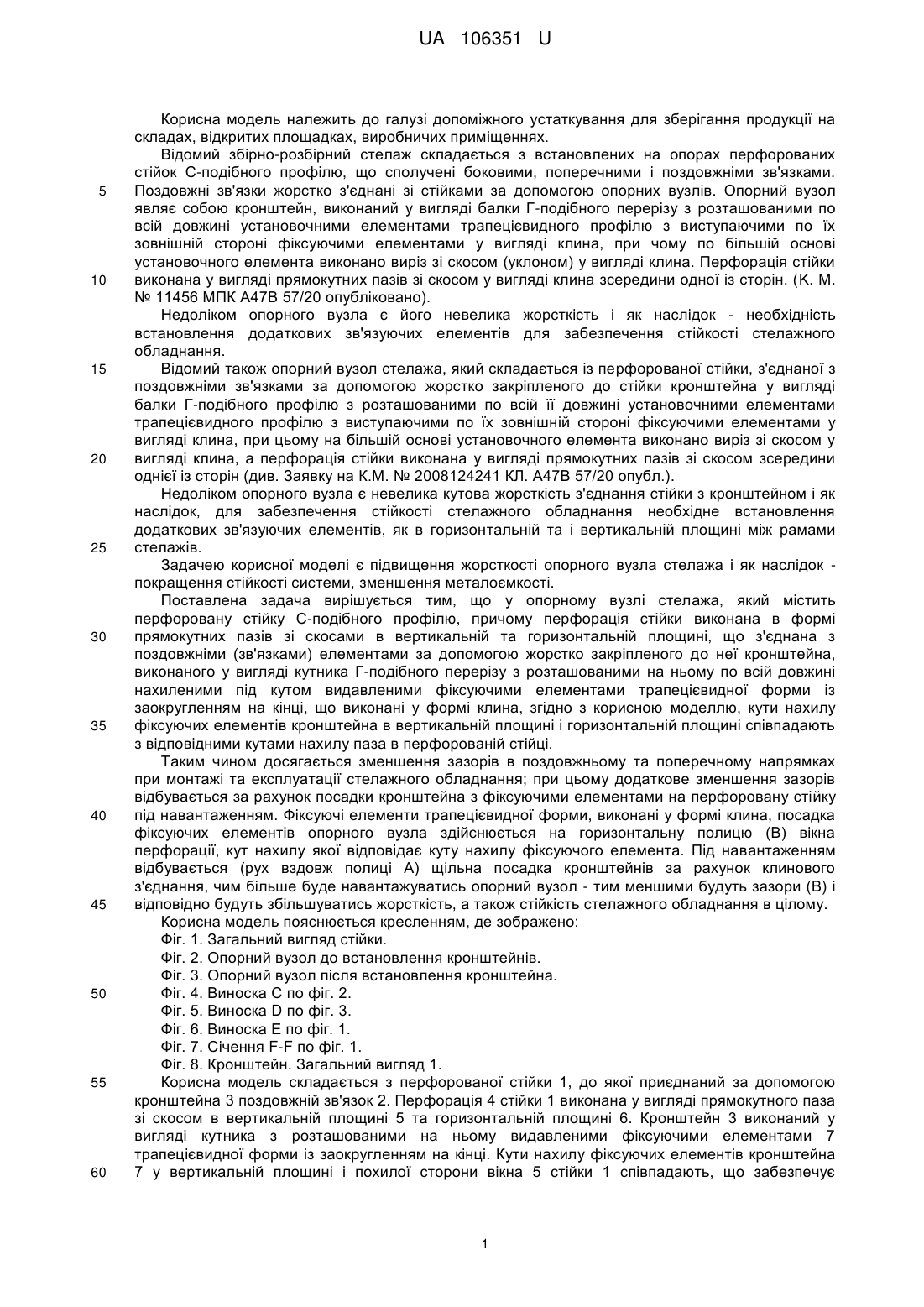

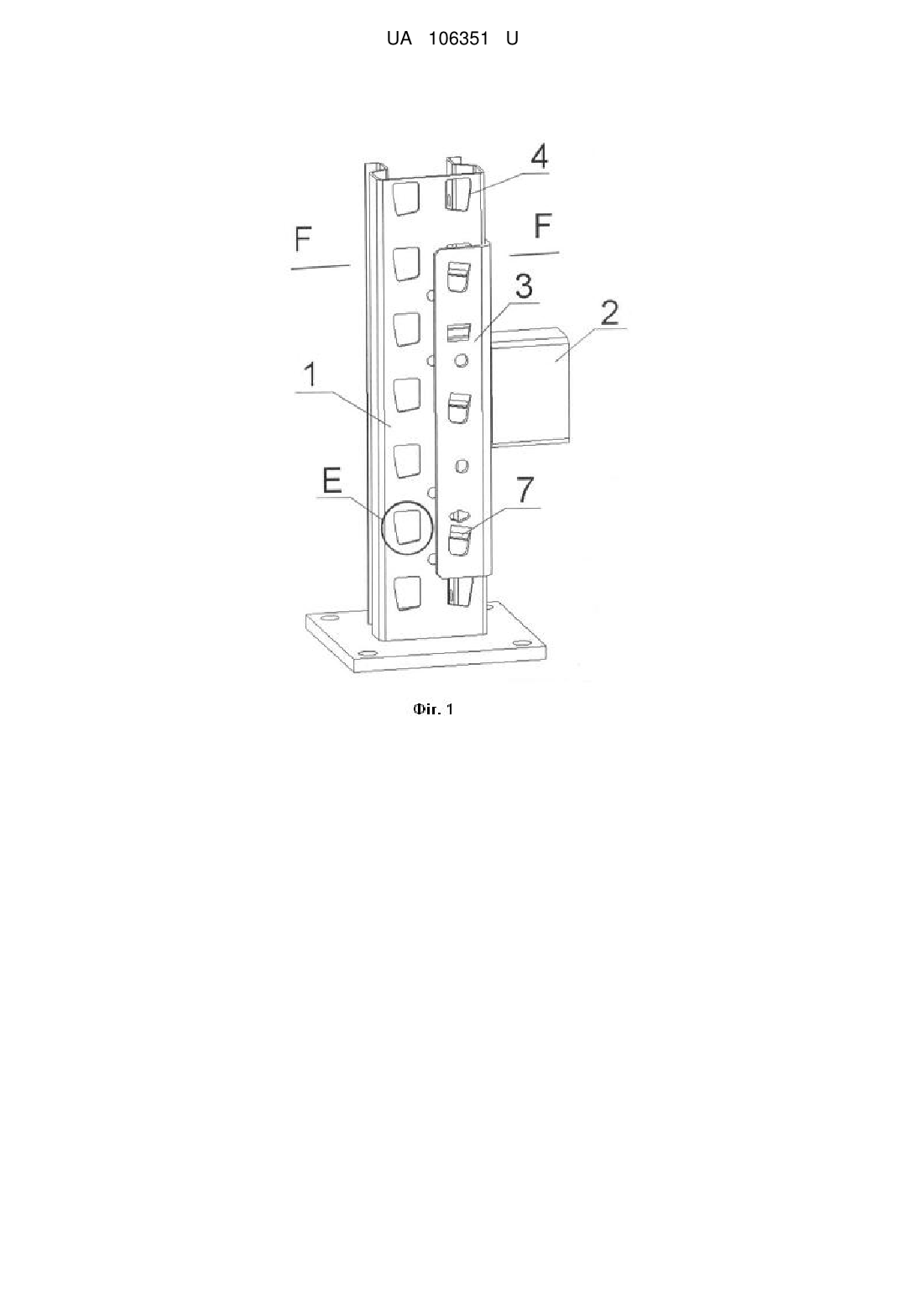

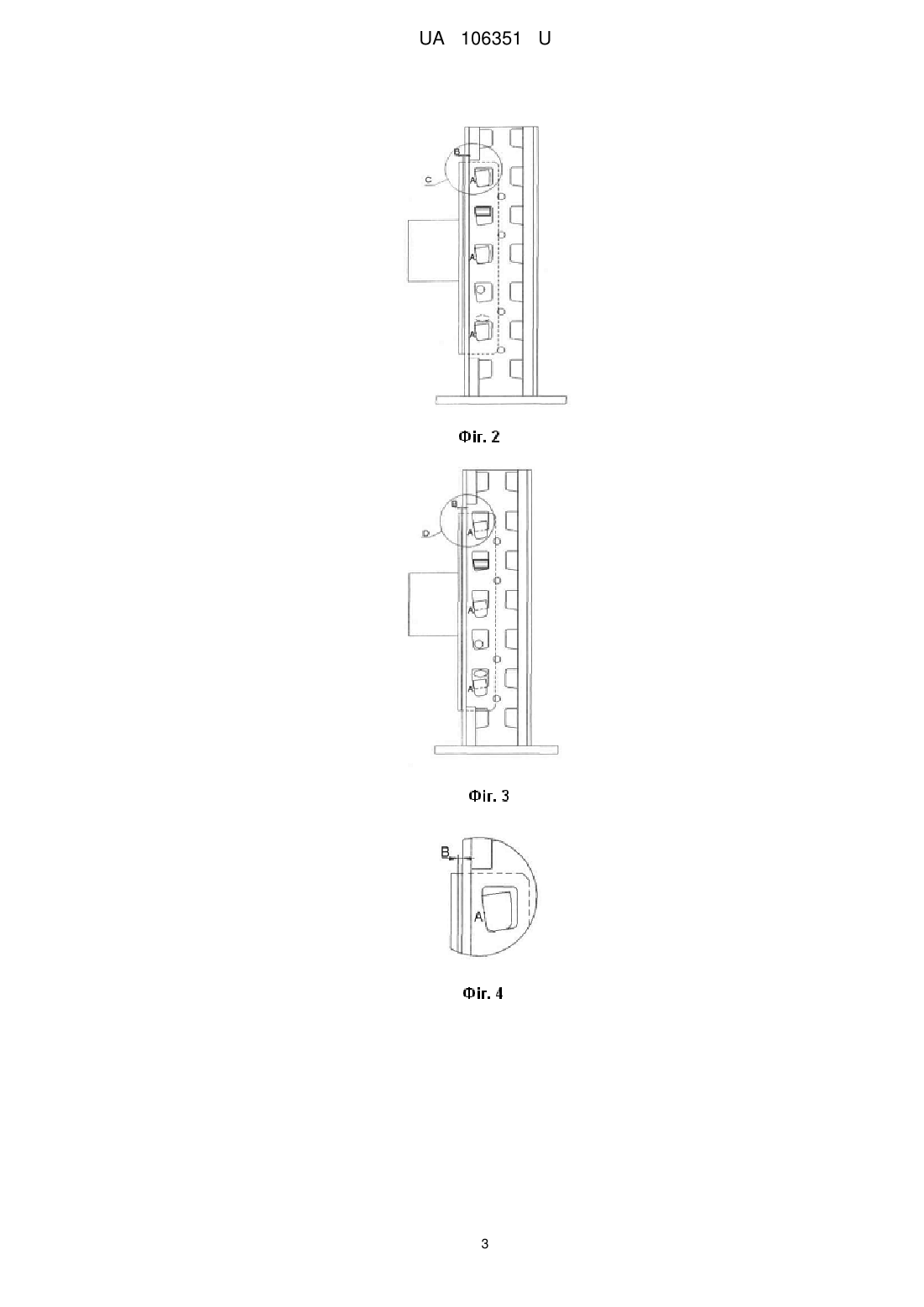

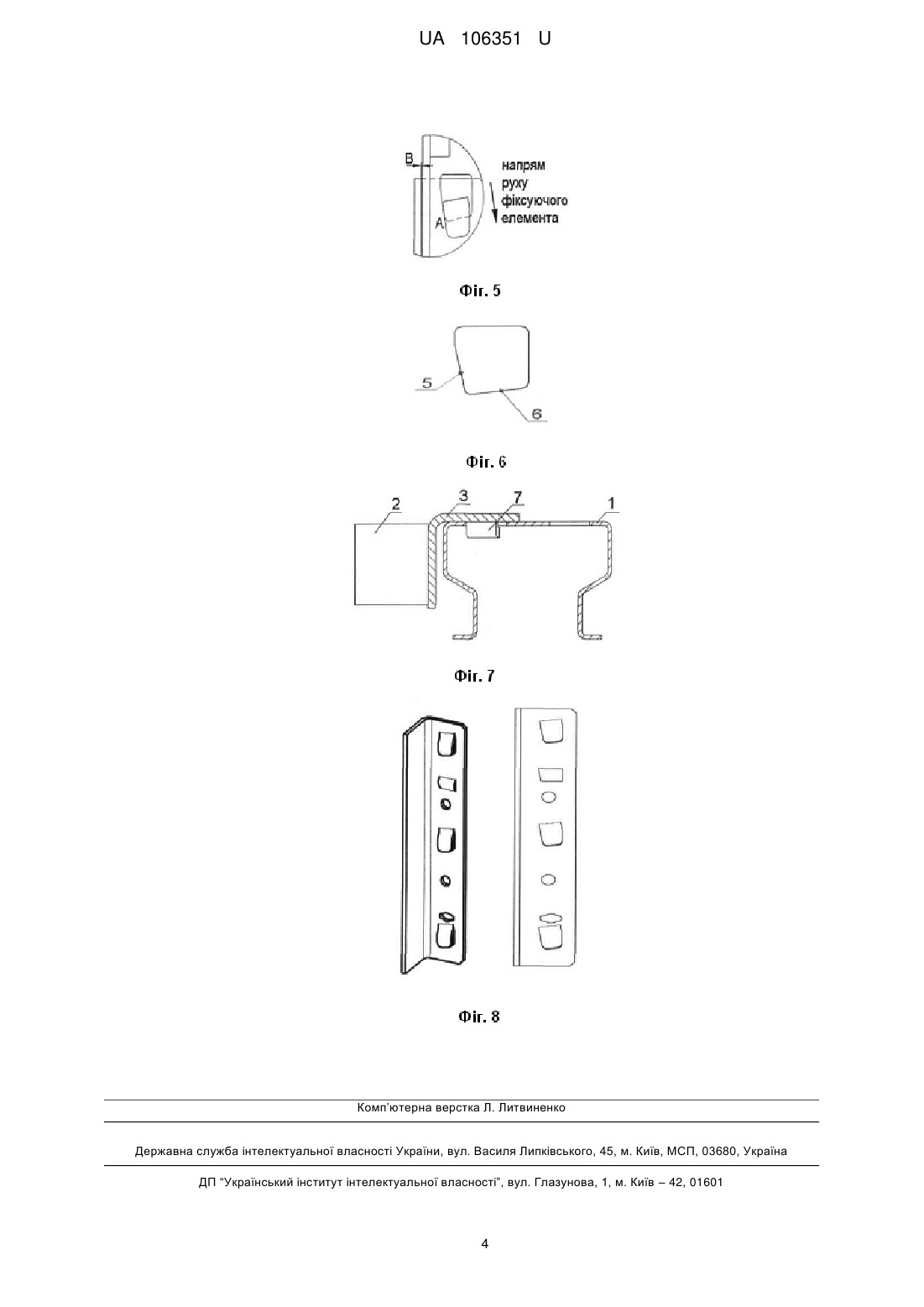

Реферат: Опорний вузол стелажа містить перфоровану стійку С-подібного профілю, перфорація стійки виконана в формі прямокутних пазів зі скосами в вертикальній та горизонтальній площині, з'єднану з поздовжніми (зв'язками) елементами за допомогою жорстко закріпленого до неї кронштейна, що виконаний у вигляді кутника Г-подібного перерізу з розташованими на ньому по всій довжині нахиленими під кутом видавленими фіксуючими елементами трапецеїдальної форми із заокругленням на кінці, що виконані у формі клина. При цьому кути нахилу фіксуючих елементів кронштейна в вертикальній площині і горизонтальній площині співпадають з відповідними кутами нахилу паза в перфорованій стійці. UA 106351 U (54) ОПОРНИЙ ВУЗОЛ СТЕЛАЖА UA 106351 U UA 106351 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі допоміжного устаткування для зберігання продукції на складах, відкритих площадках, виробничих приміщеннях. Відомий збірно-розбірний стелаж складається з встановлених на опорах перфорованих стійок С-подібного профілю, що сполучені боковими, поперечними і поздовжніми зв'язками. Поздовжні зв'язки жорстко з'єднані зі стійками за допомогою опорних вузлів. Опорний вузол являє собою кронштейн, виконаний у вигляді балки Г-подібного перерізу з розташованими по всій довжині установочними елементами трапецієвидного профілю з виступаючими по їх зовнішній стороні фіксуючими елементами у вигляді клина, при чому по більшій основі установочного елемента виконано виріз зі скосом (уклоном) у вигляді клина. Перфорація стійки виконана у вигляді прямокутних пазів зі скосом у вигляді клина зсередини одної із сторін. (Κ. Μ. № 11456 МПК А47В 57/20 опубліковано). Недоліком опорного вузла є його невелика жорсткість і як наслідок - необхідність встановлення додаткових зв'язуючих елементів для забезпечення стійкості стелажного обладнання. Відомий також опорний вузол стелажа, який складається із перфорованої стійки, з'єднаної з поздовжніми зв'язками за допомогою жорстко закріпленого до стійки кронштейна у вигляді балки Г-подібного профілю з розташованими по всій її довжині установочними елементами трапецієвидного профілю з виступаючими по їх зовнішній стороні фіксуючими елементами у вигляді клина, при цьому на більшій основі установочного елемента виконано виріз зі скосом у вигляді клина, а перфорація стійки виконана у вигляді прямокутних пазів зі скосом зсередини однієї із сторін (див. Заявку на К.М. № 2008124241 КЛ. А47В 57/20 опубл.). Недоліком опорного вузла є невелика кутова жорсткість з'єднання стійки з кронштейном і як наслідок, для забезпечення стійкості стелажного обладнання необхідне встановлення додаткових зв'язуючих елементів, як в горизонтальній та і вертикальній площині між рамами стелажів. Задачею корисної моделі є підвищення жорсткості опорного вузла стелажа і як наслідок покращення стійкості системи, зменшення металоємкості. Поставлена задача вирішується тим, що у опорному вузлі стелажа, який містить перфоровану стійку С-подібного профілю, причому перфорація стійки виконана в формі прямокутних пазів зі скосами в вертикальній та горизонтальній площині, що з'єднана з поздовжніми (зв'язками) елементами за допомогою жорстко закріпленого до неї кронштейна, виконаного у вигляді кутника Г-подібного перерізу з розташованими на ньому по всій довжині нахиленими під кутом видавленими фіксуючими елементами трапецієвидної форми із заокругленням на кінці, що виконані у формі клина, згідно з корисною моделлю, кути нахилу фіксуючих елементів кронштейна в вертикальній площині і горизонтальній площині співпадають з відповідними кутами нахилу паза в перфорованій стійці. Таким чином досягається зменшення зазорів в поздовжньому та поперечному напрямках при монтажі та експлуатації стелажного обладнання; при цьому додаткове зменшення зазорів відбувається за рахунок посадки кронштейна з фіксуючими елементами на перфоровану стійку під навантаженням. Фіксуючі елементи трапецієвидної форми, виконані у формі клина, посадка фіксуючих елементів опорного вузла здійснюється на горизонтальну полицю (В) вікна перфорації, кут нахилу якої відповідає куту нахилу фіксуючого елемента. Під навантаженням відбувається (рух вздовж полиці А) щільна посадка кронштейнів за рахунок клинового з'єднання, чим більше буде навантажуватись опорний вузол - тим меншими будуть зазори (В) і відповідно будуть збільшуватись жорсткість, а також стійкість стелажного обладнання в цілому. Корисна модель пояснюється кресленням, де зображено: Фіг. 1. Загальний вигляд стійки. Фіг. 2. Опорний вузол до встановлення кронштейнів. Фіг. 3. Опорний вузол після встановлення кронштейна. Фіг. 4. Виноска С по фіг. 2. Фіг. 5. Виноска D по фіг. 3. Фіг. 6. Виноска Ε по фіг. 1. Фіг. 7. Січення F-F по фіг. 1. Фіг. 8. Кронштейн. Загальний вигляд 1. Корисна модель складається з перфорованої стійки 1, до якої приєднаний за допомогою кронштейна 3 поздовжній зв'язок 2. Перфорація 4 стійки 1 виконана у вигляді прямокутного паза зі скосом в вертикальній площині 5 та горизонтальній площині 6. Кронштейн 3 виконаний у вигляді кутника з розташованими на ньому видавленими фіксуючими елементами 7 трапецієвидної форми із заокругленням на кінці. Кути нахилу фіксуючих елементів кронштейна 7 у вертикальній площині і похилої сторони вікна 5 стійки 1 співпадають, що забезпечує 1 UA 106351 U 5 10 15 20 прилягання обох площин по всій поверхні і змушує кронштейн, при повній його посадці на стійку, прилягати до бокової поверхні стійки. Кути нахилу фіксуючих елементів кронштейна 7 в горизонтальній площині і похилої сторони (А) вікна перфорації 6 стійки 1 співпадають, чим забезпечується зменшення зазорів (В) і відповідно щільне прилягання кронштейна до стійки. Опорний вузол стелажа працює наступним чином. Поздовжній зв'язок 2 жорстко з'єднаний з кронштейном 3. Кронштейн 3 вставляють в перфорацію 4 стійки 1. Під прикладеним вертикальним навантаженням фіксуючі елементи 7 рухаються вздовж нахиленої вертикальної полиці 5 вікна перфорації. Заклинювання відбувається тоді, коли фіксуючий елемент опирається своєю поверхнею на нижню полицю вікна перфорації 6. При цьому відбувається прилягання фіксуючого елемента в горизонтальній та вертикальній площині до вікна стійки 1 стелажа. Таким чином збільшується жорсткість вузла стійка-кронштейн. Корисна модель застосовується як засіб для кріплення з'єднувальних зв'язків збірнорозбірних стелажів, мезонінів, платформ, що використовуються при складуванні вантажів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Опорний вузол стелажа, що містить перфоровану стійку С-подібного профілю, перфорація стійки виконана в формі прямокутних пазів зі скосами в вертикальній та горизонтальній площині, з'єднану з поздовжніми (зв'язками) елементами за допомогою жорстко закріпленого до неї кронштейна, що виконаний у вигляді кутника Г-подібного перерізу з розташованими на ньому по всій довжині нахиленими під кутом видавленими фіксуючими елементами трапецеїдальної форми із заокругленням на кінці, що виконані у формі клина, який відрізняється тим, що кути нахилу фіксуючих елементів кронштейна в вертикальній площині і горизонтальній площині співпадають з відповідними кутами нахилу паза в перфорованій стійці. 2 UA 106351 U 3 UA 106351 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
