Ущільнювальний елемент з язичком для закриття ємності з закриваючим елементом у вигляді пробки або кришки і спосіб виготовлення

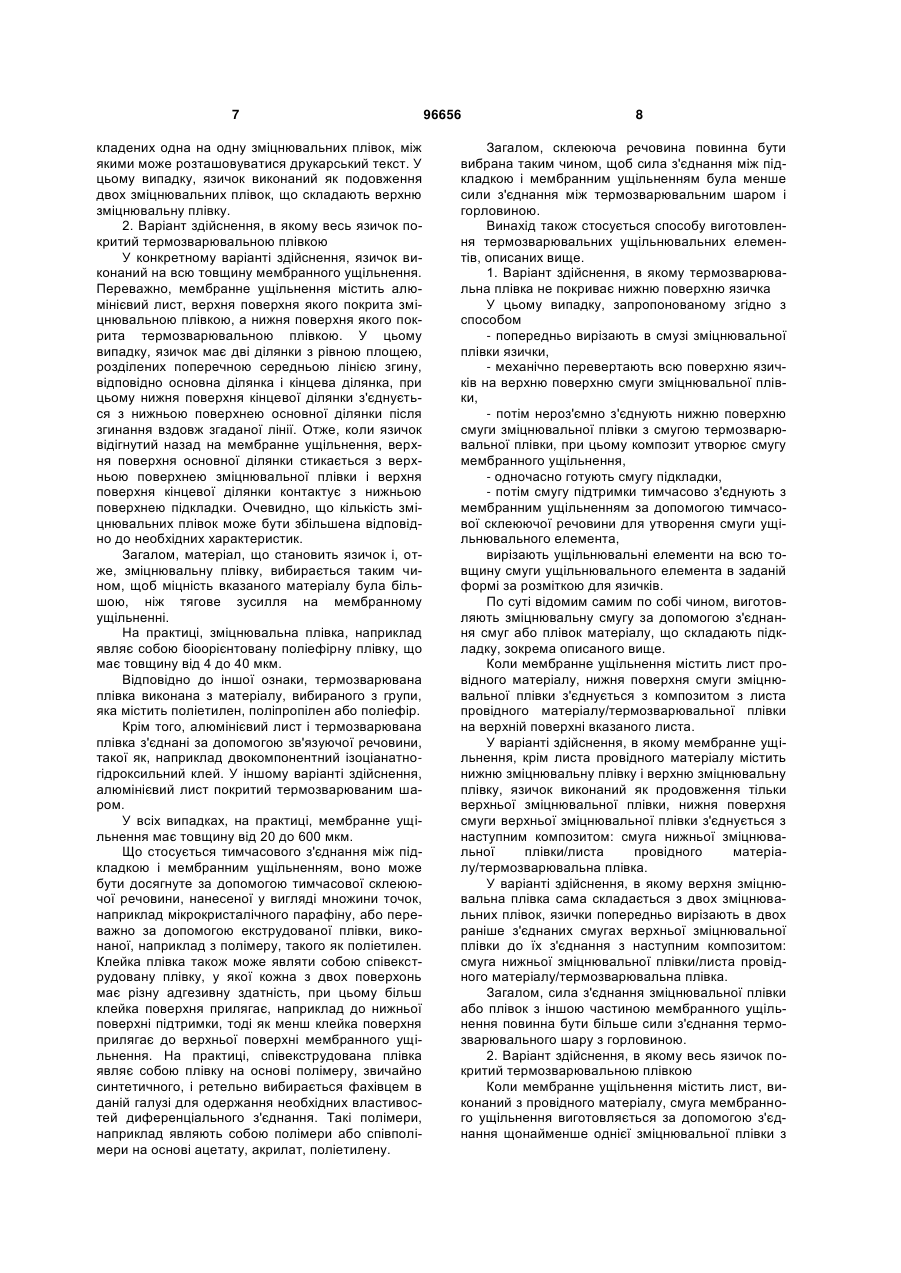

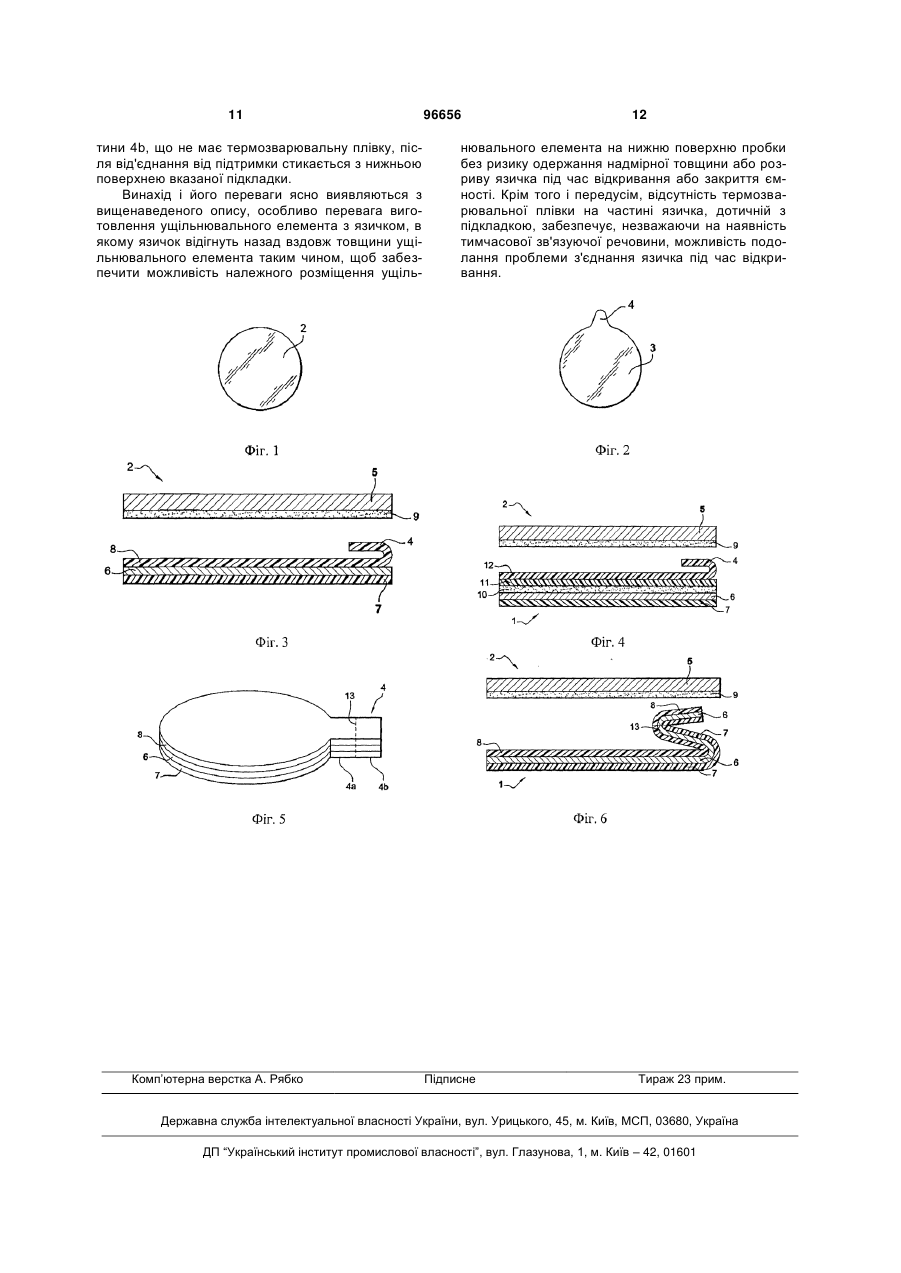

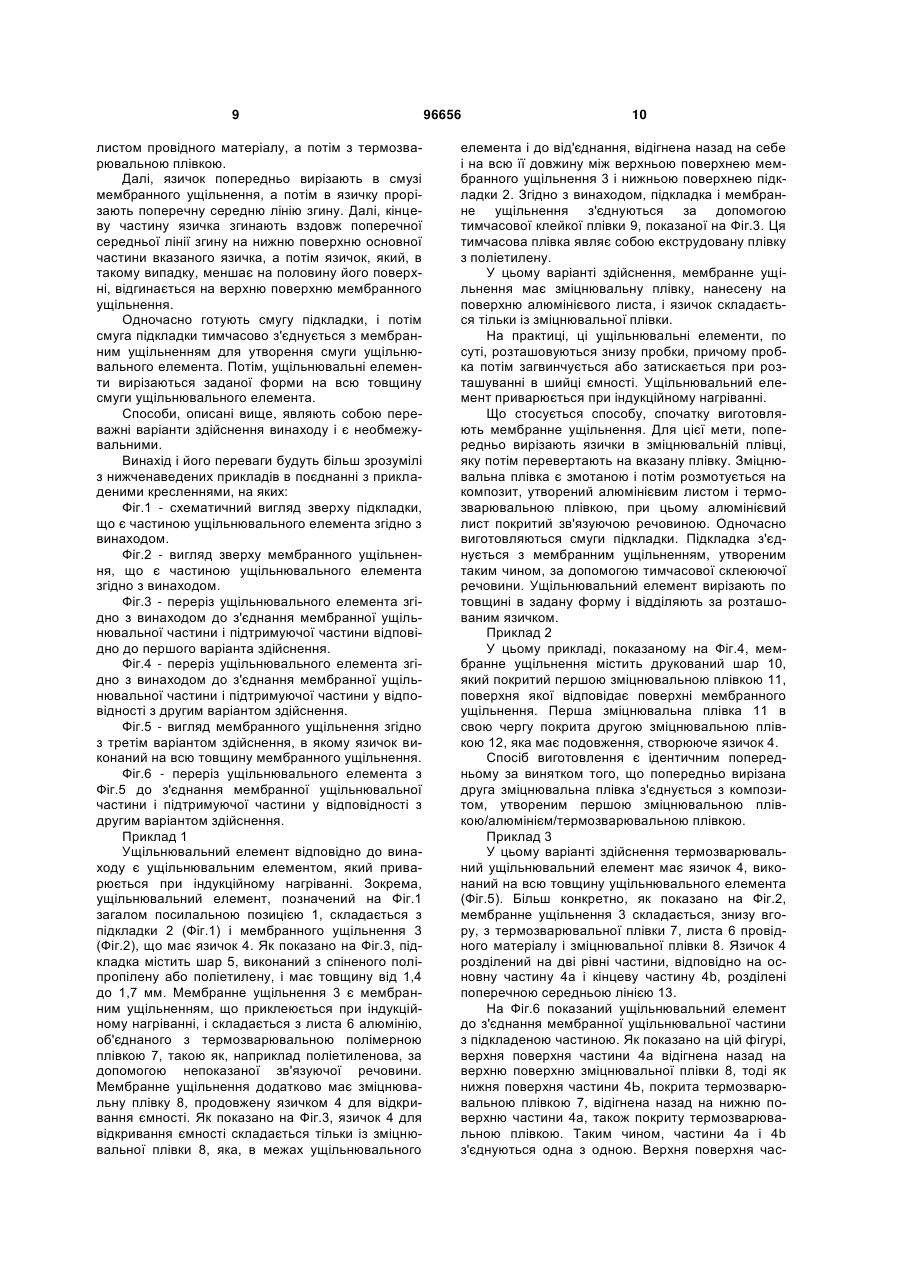

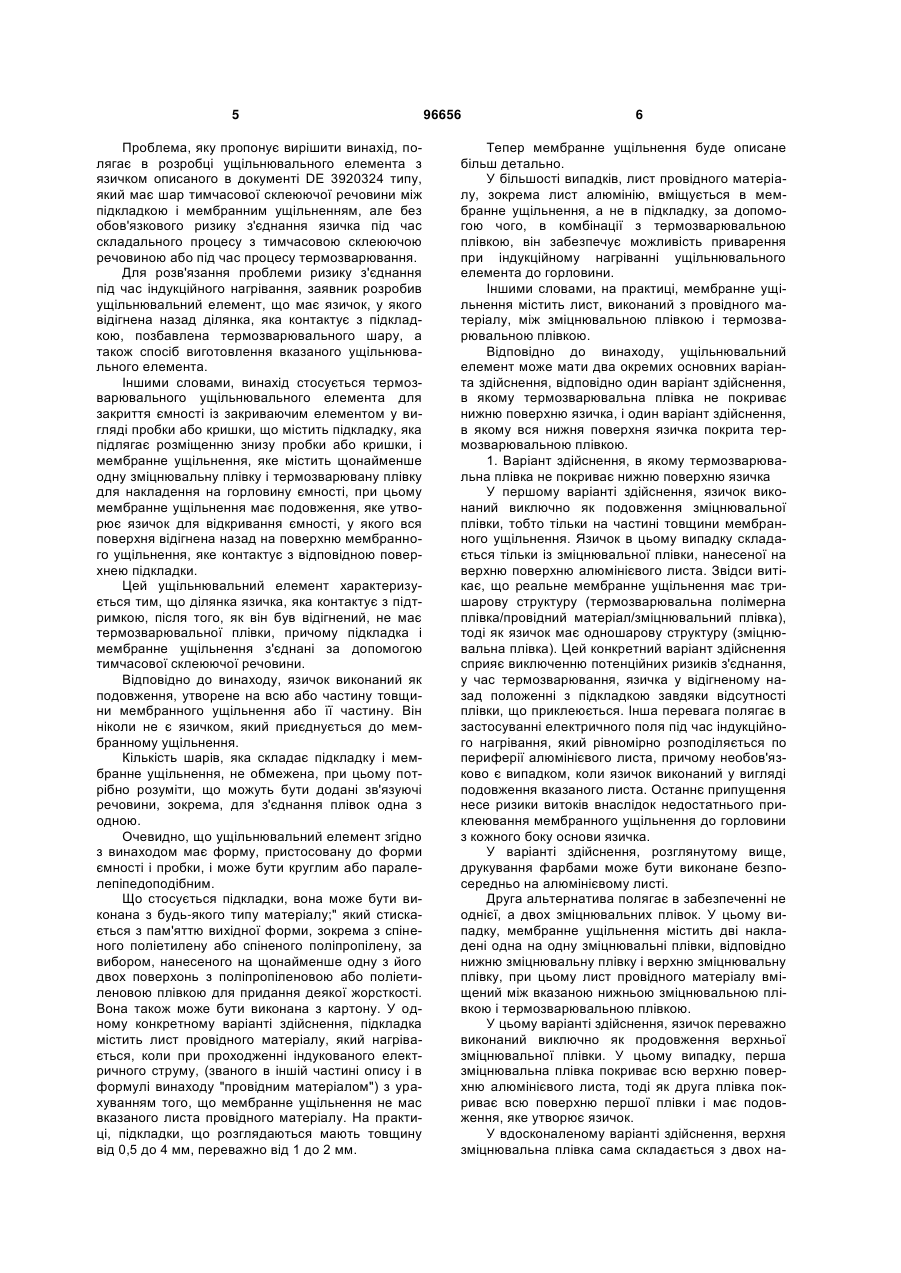

1. Термозварювальний ущільнювальний елемент для закриття ємності, що має закриваючий елемент у вигляді пробки або кришки, який містить підкладку, що підлягає розміщенню знизу пробки або кришки, і мембранне ущільнення, яке містить щонайменше одну зміцнювальну плівку і термозварювальну плівку для накладення на горловину ємності, при цьому мембранне ущільнення має подовження, яке утворює язичок для відкривання ємності, у якого вся поверхня відігнута назад на поверхню мембранного ущільнення в контакт з відповідною поверхнею підкладки, при цьому ділянка язичка, яка контактує з підкладкою після того, як він був відігнутий, вільна від термозварювальної плівки, причому підкладка і мембранне ущільнення з'єднані за допомогою тимчасової склеюючої речовини. 2. Ущільнювальний елемент за п. 1, в якому підкладка виконана з спіненого поліетилену або з спіненого поліпропілену, за вибором, який має поліпропіленову плівку на щонайменше одній з його двох поверхонь. 3. Ущільнювальний елемент за п. 1, в якому мембранне ущільнення містить, між зміцнювальною плівкою і термозварювальною плівкою, лист, виконаний з провідного матеріалу. 4. Ущільнювальний елемент за п. 3, в якому язичок виконаний виключно як продовження подовження зміцнювальної плівки. 5. Ущільнювальний елемент за п. 1, в якому мембранне ущільнення містить дві накладені одна на одну зміцнювальні плівки, відповідно нижню зміцнювальну плівку і верхню зміцнювальну плівку, при цьому лист провідного матеріалу вміщений 2 (19) 1 3 96656 4 - потім нероз'ємно з'єднують з смугою термозварювальної плівки нижню поверхню смуги зміцнювальної плівки, при цьому композит утворює смугу мембранного ущільнення, - одночасно готують смугу підкладки, - потім тимчасово з'єднують смугу підкладки з мембранним ущільненням за допомогою тимчасової склеюючої речовини для утворення смуги ущільнювального елемента, - вирізають на всю товщину смуги ущільнювального елемента ущільнювальні елементи заданої форми за розміткою для язичків. 12. Спосіб за п. 11, згідно з яким, коли мембранне ущільнення містить лист провідного матеріалу, нижню поверхню смуги зміцнювальної плівки з'єднують з композитом з листа провідного матеріа лу/термозварювальної плівки на верхній поверхні вказаного листа. 13. Спосіб за п. 12, згідно з яким, коли мембранне ущільнення містить нижню зміцнювальну плівку і верхню зміцнювальну плівку, язичок виконаний як подовження верхньої зміцнювальної плівки, нижня поверхня смуги верхньої зміцнювальної плівки з'єднується з наступним композитом: смуга нижньої зміцнювальної плівки/лист провідного матеріалу/термозварювальна плівка. 14. Спосіб за п. 13, згідно з яким, коли верхня зміцнювальна плівка сама складається з двох зміцнювальних плівок, язички попередньо вирізають в двох раніше з'єднаних смугах верхньої зміцнювальної плівки до їх з'єднання з наступним композитом: смуга нижньої зміцнювальної плівки/лист провідного матеріалу/термозварювальна плівка. Винахід стосується нового ущільнювального елемента з язичком для закриття ємності із закриваючим елементом у вигляді пробки або кришки і способу його виготовлення. Герметичність ємностей, які мають закриваючий елемент у вигляді пробки або кришки, до їх первинного відкриття, досягається за допомогою ущільнювального елемента, який може бути приєднаний або приварений до горловини, зокрема за допомогою нагрівання. Більш конкретно, винахід стосується ущільнювального елемента, що приклеюється при нагріванні. Такий ущільнювальний елемент складається з мембранного ущільнення, розміщеного по всьому периметру верхнього краю шийки ємності або горловини, ізолюючи тим самим ємність від зовнішнього середовища і з іншого боку, із звичайно більш товстої підкладки, вміщеної, без обов'язкового прикріплення, знизу пробки. До першого відкриття ємності, підкладка і мембранне ущільнення можуть бути з'єднані за допомогою тимчасової склеюючої речовини. Роль мембранного ущільнення полягає насамперед в забезпеченні захисту від несанкціонованого розкриття ємності до першого відкриття. Більше того воно забезпечує основну герметичність відносно зовнішнього середовища. Крім того, воно повинно вдосконалити певні властивості сумісності з вмістом, який воно повинно ізолювати, і, наприклад повинно являти собою ущільнення харчового типу, коли сам вміст є продуктом живлення. Що стосується підкладки, то вона призначена для вибірки зазорів між нижньою поверхнею кришки і/або пробки і верхньою частиною шийки ємності і, більше того для забезпечення додаткової герметичності, коли мембранне ущільнення частково або повністю видалене. Отже, вона здатна витримувати деяке стиснення з ефектом запам'ятовування, зокрема, для вибірки цих зазорів. На практиці, ущільнювальний елемент вміщується на нижню поверхню кришки або пробки. Як тільки ємність заповнена, пробка або кришка, що має ущільнювальний елемент, загвинчується або затискається на ємності. Отже, мембранна ущіль нювальна частина ущільнювального елемента стикається з горловиною. Потім, мембранне ущільнення приварюється до горловини за допомогою індукційного термозварювання. Це термозварювання стає можливим завдяки комбінованій дії провідного матеріалу, вміщеного в товщині ущільнювального елемента, який нагрівається під впливом електричного індукційного нагрівника, спричиняючи розм'якшення плівки, яка приварюється на горловині. Провідний матеріал може бути вміщений або в підкладку, або в мембранне ущільнення. Звичайно він розміщується в товщині мембранного ущільнення. При відкритті ємності в перший раз, підкладка, вміщена знизу пробки, від'єднується від мембранного ущільнення, яке залишається приклеєним до горловини. Тільки після того, як мембранне ущільнення видалене споживачем, герметичність в закритому положенні ємності більше не забезпечується виключно підтримуючою частиною ущільнювального елемента, яка прикладається за допомогою притиснення до горловини. Для ефективного і простого віддирання мембранного ущільнення споживачем, пропонувалося приєднати легкозахоплюваний язичок до вказаного мембранного ущільнення, як описано, наприклад в документі FR-A-2716407. Однак наявність цього виступаючого язичка ускладнює розміщення ущільнювального елемента знизу пробки або кришки внаслідок надмірної поперечної товщини. Також є складним надійно розмістити язичок відносно різі або затискачів, передбачених в пробці або кришці, для виключення небезпеки пошкодження язичка при закритті або відкриванні пробки або кришки. У патенті DE 3920324 описаний ущільнювальний елемент, який приварюється при індукційному нагріванні, що складається з підкладки і мембранного ущільнення, що має язичок, при цьому підкладка і мембранне ущільнення не з'єднані одне з одним скрізь. З трьох показаних варіантів здійснення, тільки один (Фіг.1) містить язичок, зігнений назад на всю його поверхню. Язичок складається з комбінації мембрани і шару, який приклеюється, при цьому алюмінієвий лист розміщений в підкладці. 5 Проблема, яку пропонує вирішити винахід, полягає в розробці ущільнювального елемента з язичком описаного в документі DE 3920324 типу, який має шар тимчасової склеюючої речовини між підкладкою і мембранним ущільненням, але без обов'язкового ризику з'єднання язичка під час складального процесу з тимчасовою склеюючою речовиною або під час процесу термозварювання. Для розв'язання проблеми ризику з'єднання під час індукційного нагрівання, заявник розробив ущільнювальний елемент, що має язичок, у якого відігнена назад ділянка, яка контактує з підкладкою, позбавлена термозварювального шару, а також спосіб виготовлення вказаного ущільнювального елемента. Іншими словами, винахід стосується термозварювального ущільнювального елемента для закриття ємності із закриваючим елементом у вигляді пробки або кришки, що містить підкладку, яка підлягає розміщенню знизу пробки або кришки, і мембранне ущільнення, яке містить щонайменше одну зміцнювальну плівку і термозварювану плівку для накладення на горловину ємності, при цьому мембранне ущільнення має подовження, яке утворює язичок для відкривання ємності, у якого вся поверхня відігнена назад на поверхню мембранного ущільнення, яке контактує з відповідною поверхнею підкладки. Цей ущільнювальний елемент характеризується тим, що ділянка язичка, яка контактує з підтримкою, після того, як він був відігнений, не має термозварювальної плівки, причому підкладка і мембранне ущільнення з'єднані за допомогою тимчасової склеюючої речовини. Відповідно до винаходу, язичок виконаний як подовження, утворене на всю або частину товщини мембранного ущільнення або її частину. Він ніколи не є язичком, який приєднується до мембранному ущільнення. Кількість шарів, яка складає підкладку і мембранне ущільнення, не обмежена, при цьому потрібно розуміти, що можуть бути додані зв'язуючі речовини, зокрема, для з'єднання плівок одна з одною. Очевидно, що ущільнювальний елемент згідно з винаходом має форму, пристосовану до форми ємності і пробки, і може бути круглим або паралелепіпедоподібним. Що стосується підкладки, вона може бути виконана з будь-якого типу матеріалу;" який стискається з пам'яттю вихідної форми, зокрема з спіненого поліетилену або спіненого поліпропілену, за вибором, нанесеного на щонайменше одну з його двох поверхонь з поліпропіленовою або поліетиленовою плівкою для придання деякої жорсткості. Вона також може бути виконана з картону. У одному конкретному варіанті здійснення, підкладка містить лист провідного матеріалу, який нагрівається, коли при проходженні індукованого електричного струму, (званого в іншій частині опису і в формулі винаходу "провідним матеріалом") з урахуванням того, що мембранне ущільнення не мас вказаного листа провідного матеріалу. На практиці, підкладки, що розглядаються мають товщину від 0,5 до 4 мм, переважно від 1 до 2 мм. 96656 6 Тепер мембранне ущільнення буде описане більш детально. У більшості випадків, лист провідного матеріалу, зокрема лист алюмінію, вміщується в мембранне ущільнення, а не в підкладку, за допомогою чого, в комбінації з термозварювальною плівкою, він забезпечує можливість приварення при індукційному нагріванні ущільнювального елемента до горловини. Іншими словами, на практиці, мембранне ущільнення містить лист, виконаний з провідного матеріалу, між зміцнювальною плівкою і термозварювальною плівкою. Відповідно до винаходу, ущільнювальний елемент може мати два окремих основних варіанта здійснення, відповідно один варіант здійснення, в якому термозварювальна плівка не покриває нижню поверхню язичка, і один варіант здійснення, в якому вся нижня поверхня язичка покрита термозварювальною плівкою. 1. Варіант здійснення, в якому термозварювальна плівка не покриває нижню поверхню язичка У першому варіанті здійснення, язичок виконаний виключно як подовження зміцнювальної плівки, тобто тільки на частині товщини мембранного ущільнення. Язичок в цьому випадку складається тільки із зміцнювальної плівки, нанесеної на верхню поверхню алюмінієвого листа. Звідси витікає, що реальне мембранне ущільнення має тришарову структуру (термозварювальна полімерна плівка/провідний матеріал/зміцнювальний плівка), тоді як язичок має одношарову структуру (зміцнювальна плівка). Цей конкретний варіант здійснення сприяє виключенню потенційних ризиків з'єднання, у час термозварювання, язичка у відігненому назад положенні з підкладкою завдяки відсутності плівки, що приклеюється. Інша перевага полягає в застосуванні електричного поля під час індукційного нагрівання, який рівномірно розподіляється по периферії алюмінієвого листа, причому необов'язково є випадком, коли язичок виконаний у вигляді подовження вказаного листа. Останнє припущення несе ризики витоків внаслідок недостатнього приклеювання мембранного ущільнення до горловини з кожного боку основи язичка. У варіанті здійснення, розглянутому вище, друкування фарбами може бути виконане безпосередньо на алюмінієвому листі. Друга альтернатива полягає в забезпеченні не однієї, а двох зміцнювальних плівок. У цьому випадку, мембранне ущільнення містить дві накладені одна на одну зміцнювальні плівки, відповідно нижню зміцнювальну плівку і верхню зміцнювальну плівку, при цьому лист провідного матеріалу вміщений між вказаною нижньою зміцнювальною плівкою і термозварювальною плівкою. У цьому варіанті здійснення, язичок переважно виконаний виключно як продовження верхньої зміцнювальної плівки. У цьому випадку, перша зміцнювальна плівка покриває всю верхню поверхню алюмінієвого листа, тоді як друга плівка покриває всю поверхню першої плівки і має подовження, яке утворює язичок. У вдосконаленому варіанті здійснення, верхня зміцнювальна плівка сама складається з двох на 7 кладених одна на одну зміцнювальних плівок, між якими може розташовуватися друкарський текст. У цьому випадку, язичок виконаний як подовження двох зміцнювальних плівок, що складають верхню зміцнювальну плівку. 2. Варіант здійснення, в якому весь язичок покритий термозварювальною плівкою У конкретному варіанті здійснення, язичок виконаний на всю товщину мембранного ущільнення. Переважно, мембранне ущільнення містить алюмінієвий лист, верхня поверхня якого покрита зміцнювальною плівкою, а нижня поверхня якого покрита термозварювальною плівкою. У цьому випадку, язичок має дві ділянки з рівною площею, розділених поперечною середньою лінією згину, відповідно основна ділянка і кінцева ділянка, при цьому нижня поверхня кінцевої ділянки з'єднується з нижньою поверхнею основної ділянки після згинання вздовж згаданої лінії. Отже, коли язичок відігнутий назад на мембранне ущільнення, верхня поверхня основної ділянки стикається з верхньою поверхнею зміцнювальної плівки і верхня поверхня кінцевої ділянки контактує з нижньою поверхнею підкладки. Очевидно, що кількість зміцнювальних плівок може бути збільшена відповідно до необхідних характеристик. Загалом, матеріал, що становить язичок і, отже, зміцнювальну плівку, вибирається таким чином, щоб міцність вказаного матеріалу була більшою, ніж тягове зусилля на мембранному ущільненні. На практиці, зміцнювальна плівка, наприклад являє собою біоорієнтовану поліефірну плівку, що має товщину від 4 до 40 мкм. Відповідно до іншої ознаки, термозварювана плівка виконана з матеріалу, вибираного з групи, яка містить поліетилен, поліпропілен або поліефір. Крім того, алюмінієвий лист і термозварювана плівка з'єднані за допомогою зв'язуючої речовини, такої як, наприклад двокомпонентний ізоціанатногідроксильний клей. У іншому варіанті здійснення, алюмінієвий лист покритий термозварюваним шаром. У всіх випадках, на практиці, мембранне ущільнення має товщину від 20 до 600 мкм. Що стосується тимчасового з'єднання між підкладкою і мембранним ущільненням, воно може бути досягнуте за допомогою тимчасової склеюючої речовини, нанесеної у вигляді множини точок, наприклад мікрокристалічного парафіну, або переважно за допомогою екструдованої плівки, виконаної, наприклад з полімеру, такого як поліетилен. Клейка плівка також може являти собою співекструдовану плівку, у якої кожна з двох поверхонь має різну адгезивну здатність, при цьому більш клейка поверхня прилягає, наприклад до нижньої поверхні підтримки, тоді як менш клейка поверхня прилягає до верхньої поверхні мембранного ущільнення. На практиці, співекструдована плівка являє собою плівку на основі полімеру, звичайно синтетичного, і ретельно вибирається фахівцем в даній галузі для одержання необхідних властивостей диференціального з'єднання. Такі полімери, наприклад являють собою полімери або співполімери на основі ацетату, акрилат, поліетилену. 96656 8 Загалом, склеююча речовина повинна бути вибрана таким чином, щоб сила з'єднання між підкладкою і мембранним ущільненням була менше сили з'єднання між термозварювальним шаром і горловиною. Винахід також стосується способу виготовлення термозварювальних ущільнювальних елементів, описаних вище. 1. Варіант здійснення, в якому термозварювальна плівка не покриває нижню поверхню язичка У цьому випадку, запропонованому згідно з способом - попередньо вирізають в смузі зміцнювальної плівки язички, - механічно перевертають всю поверхню язичків на верхню поверхню смуги зміцнювальної плівки, - потім нероз'ємно з'єднують нижню поверхню смуги зміцнювальної плівки з смугою термозварювальної плівки, при цьому композит утворює смугу мембранного ущільнення, - одночасно готують смугу підкладки, - потім смугу підтримки тимчасово з'єднують з мембранним ущільненням за допомогою тимчасової склеюючої речовини для утворення смуги ущільнювального елемента, вирізають ущільнювальні елементи на всю товщину смуги ущільнювального елемента в заданій формі за розміткою для язичків. По суті відомим самим по собі чином, виготовляють зміцнювальну смугу за допомогою з'єднання смуг або плівок матеріалу, що складають підкладку, зокрема описаного вище. Коли мембранне ущільнення містить лист провідного матеріалу, нижня поверхня смуги зміцнювальної плівки з'єднується з композитом з листа провідного матеріалу/термозварювальної плівки на верхній поверхні вказаного листа. У варіанті здійснення, в якому мембранне ущільнення, крім листа провідного матеріалу містить нижню зміцнювальну плівку і верхню зміцнювальну плівку, язичок виконаний як продовження тільки верхньої зміцнювальної плівки, нижня поверхня смуги верхньої зміцнювальної плівки з'єднується з наступним композитом: смуга нижньої зміцнювальної плівки/листа провідного матеріалу/термозварювальна плівка. У варіанті здійснення, в якому верхня зміцнювальна плівка сама складається з двох зміцнювальних плівок, язички попередньо вирізають в двох раніше з'єднаних смугах верхньої зміцнювальної плівки до їх з'єднання з наступним композитом: смуга нижньої зміцнювальної плівки/листа провідного матеріалу/термозварювальна плівка. Загалом, сила з'єднання зміцнювальної плівки або плівок з іншою частиною мембранного ущільнення повинна бути більше сили з'єднання термозварювального шару з горловиною. 2. Варіант здійснення, в якому весь язичок покритий термозварювальною плівкою Коли мембранне ущільнення містить лист, виконаний з провідного матеріалу, смуга мембранного ущільнення виготовляється за допомогою з'єднання щонайменше однієї зміцнювальної плівки з 9 листом провідного матеріалу, а потім з термозварювальною плівкою. Далі, язичок попередньо вирізають в смузі мембранного ущільнення, а потім в язичку прорізають поперечну середню лінію згину. Далі, кінцеву частину язичка згинають вздовж поперечної середньої лінії згину на нижню поверхню основної частини вказаного язичка, а потім язичок, який, в такому випадку, меншає на половину його поверхні, відгинається на верхню поверхню мембранного ущільнення. Одночасно готують смугу підкладки, і потім смуга підкладки тимчасово з'єднується з мембранним ущільненням для утворення смуги ущільнювального елемента. Потім, ущільнювальні елементи вирізаються заданої форми на всю товщину смуги ущільнювального елемента. Способи, описані вище, являють собою переважні варіанти здійснення винаходу і є необмежувальними. Винахід і його переваги будуть більш зрозумілі з нижченаведених прикладів в поєднанні з прикладеними кресленнями, на яких: Фіг.1 - схематичний вигляд зверху підкладки, що є частиною ущільнювального елемента згідно з винаходом. Фіг.2 - вигляд зверху мембранного ущільнення, що є частиною ущільнювального елемента згідно з винаходом. Фіг.3 - переріз ущільнювального елемента згідно з винаходом до з'єднання мембранної ущільнювальної частини і підтримуючої частини відповідно до першого варіанта здійснення. Фіг.4 - переріз ущільнювального елемента згідно з винаходом до з'єднання мембранної ущільнювальної частини і підтримуючої частини у відповідності з другим варіантом здійснення. Фіг.5 - вигляд мембранного ущільнення згідно з третім варіантом здійснення, в якому язичок виконаний на всю товщину мембранного ущільнення. Фіг.6 - переріз ущільнювального елемента з Фіг.5 до з'єднання мембранної ущільнювальної частини і підтримуючої частини у відповідності з другим варіантом здійснення. Приклад 1 Ущільнювальний елемент відповідно до винаходу є ущільнювальним елементом, який приварюється при індукційному нагріванні. Зокрема, ущільнювальний елемент, позначений на Фіг.1 загалом посилальною позицією 1, складається з підкладки 2 (Фіг.1) і мембранного ущільнення 3 (Фіг.2), що має язичок 4. Як показано на Фіг.3, підкладка містить шар 5, виконаний з спіненого поліпропілену або поліетилену, і має товщину від 1,4 до 1,7 мм. Мембранне ущільнення 3 є мембранним ущільненням, що приклеюється при індукційному нагріванні, і складається з листа 6 алюмінію, об'єднаного з термозварювальною полімерною плівкою 7, такою як, наприклад поліетиленова, за допомогою непоказаної зв'язуючої речовини. Мембранне ущільнення додатково має зміцнювальну плівку 8, продовжену язичком 4 для відкривання ємності. Як показано на Фіг.3, язичок 4 для відкривання ємності складається тільки із зміцнювальної плівки 8, яка, в межах ущільнювального 96656 10 елемента і до від'єднання, відігнена назад на себе і на всю її довжину між верхньою поверхнею мембранного ущільнення 3 і нижньою поверхнею підкладки 2. Згідно з винаходом, підкладка і мембранне ущільнення з'єднуються за допомогою тимчасової клейкої плівки 9, показаної на Фіг.3. Ця тимчасова плівка являє собою екструдовану плівку з поліетилену. У цьому варіанті здійснення, мембранне ущільнення має зміцнювальну плівку, нанесену на поверхню алюмінієвого листа, і язичок складається тільки із зміцнювальної плівки. На практиці, ці ущільнювальні елементи, по суті, розташовуються знизу пробки, причому пробка потім загвинчується або затискається при розташуванні в шийці ємності. Ущільнювальний елемент приварюється при індукційному нагріванні. Що стосується способу, спочатку виготовляють мембранне ущільнення. Для цієї мети, попередньо вирізають язички в зміцнювальній плівці, яку потім перевертають на вказану плівку. Зміцнювальна плівка є змотаною і потім розмотується на композит, утворений алюмінієвим листом і термозварювальною плівкою, при цьому алюмінієвий лист покритий зв'язуючою речовиною. Одночасно виготовляються смуги підкладки. Підкладка з'єднується з мембранним ущільненням, утвореним таким чином, за допомогою тимчасової склеюючої речовини. Ущільнювальний елемент вирізають по товщині в задану форму і відділяють за розташованим язичком. Приклад 2 У цьому прикладі, показаному на Фіг.4, мембранне ущільнення містить друкований шар 10, який покритий першою зміцнювальною плівкою 11, поверхня якої відповідає поверхні мембранного ущільнення. Перша зміцнювальна плівка 11 в свою чергу покрита другою зміцнювальною плівкою 12, яка має подовження, створююче язичок 4. Спосіб виготовлення є ідентичним попередньому за винятком того, що попередньо вирізана друга зміцнювальна плівка з'єднується з композитом, утвореним першою зміцнювальною плівкою/алюмінієм/термозварювальною плівкою. Приклад 3 У цьому варіанті здійснення термозварювальний ущільнювальний елемент має язичок 4, виконаний на всю товщину ущільнювального елемента (Фіг.5). Більш конкретно, як показано на Фіг.2, мембранне ущільнення 3 складається, знизу вгору, з термозварювальної плівки 7, листа 6 провідного матеріалу і зміцнювальної плівки 8. Язичок 4 розділений на дві рівні частини, відповідно на основну частину 4а і кінцеву частину 4b, розділені поперечною середньою лінією 13. На Фіг.6 показаний ущільнювальний елемент до з'єднання мембранної ущільнювальної частини з підкладеною частиною. Як показано на цій фігурі, верхня поверхня частини 4а відігнена назад на верхню поверхню зміцнювальної плівки 8, тоді як нижня поверхня частини 4Ь, покрита термозварювальною плівкою 7, відігнена назад на нижню поверхню частини 4а, також покриту термозварювальною плівкою. Таким чином, частини 4а і 4b з'єднуються одна з одною. Верхня поверхня час 11 тини 4b, що не має термозварювальну плівку, після від'єднання від підтримки стикається з нижньою поверхнею вказаної підкладки. Винахід і його переваги ясно виявляються з вищенаведеного опису, особливо перевага виготовлення ущільнювального елемента з язичком, в якому язичок відігнуть назад вздовж товщини ущільнювального елемента таким чином, щоб забезпечити можливість належного розміщення ущіль Комп’ютерна верстка А. Рябко 96656 12 нювального елемента на нижню поверхню пробки без ризику одержання надмірної товщини або розриву язичка під час відкривання або закриття ємності. Крім того і передусім, відсутність термозварювальної плівки на частині язичка, дотичній з підкладкою, забезпечує, незважаючи на наявність тимчасової зв'язуючої речовини, можливість подолання проблеми з'єднання язичка під час відкривання. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
