Палатка туристична

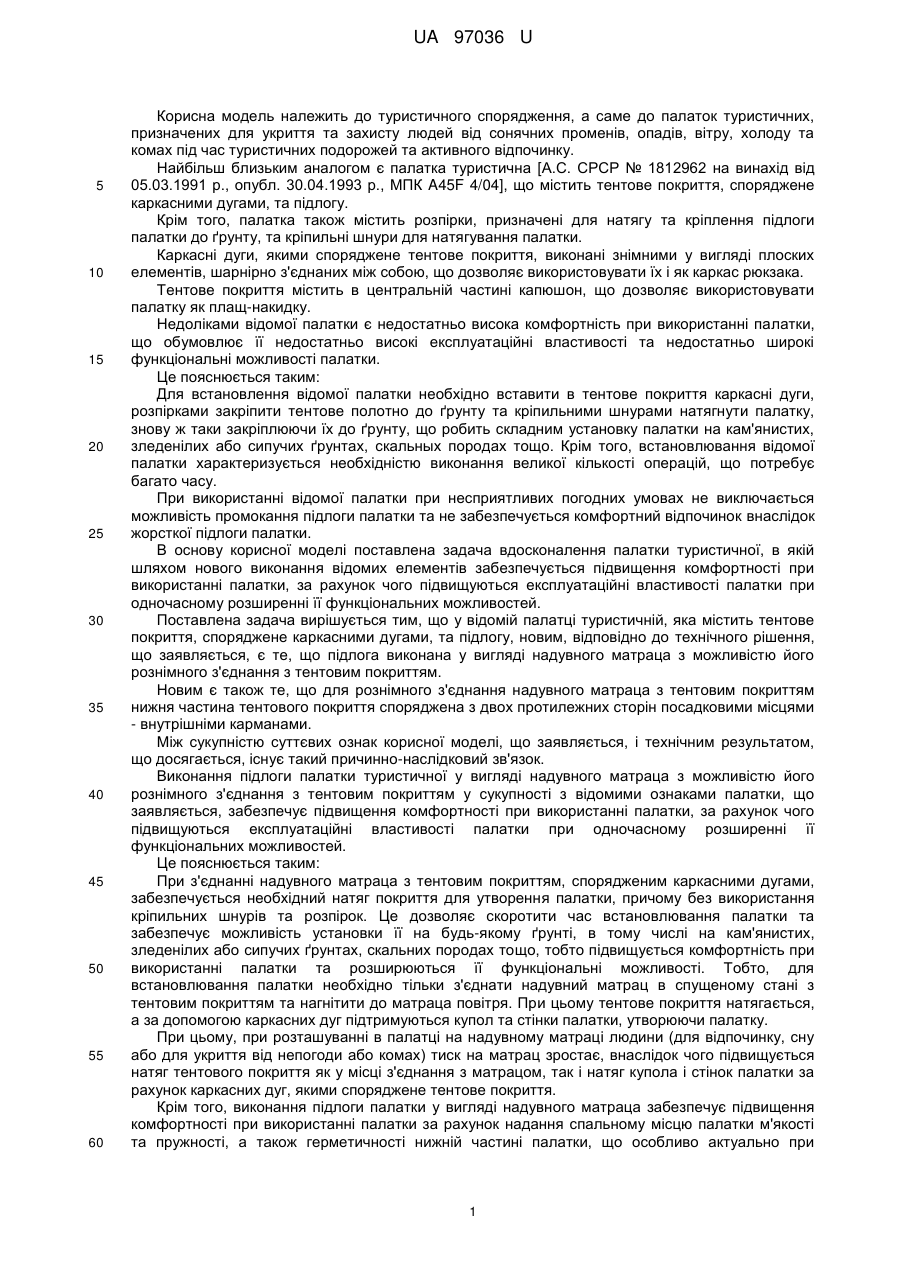

Реферат: Палатка туристична містить тентове покриття, споряджене каркасними дугами, та підлогу. Підлога виконана у вигляді надувного матраца з можливістю його рознімного з'єднання з тентовим покриттям. UA 97036 U (12) UA 97036 U UA 97036 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до туристичного спорядження, а саме до палаток туристичних, призначених для укриття та захисту людей від сонячних променів, опадів, вітру, холоду та комах під час туристичних подорожей та активного відпочинку. Найбільш близьким аналогом є палатка туристична [А.С. СРСР № 1812962 на винахід від 05.03.1991 р., опубл. 30.04.1993 р., МПК A45F 4/04], що містить тентове покриття, споряджене каркасними дугами, та підлогу. Крім того, палатка також містить розпірки, призначені для натягу та кріплення підлоги палатки до ґрунту, та кріпильні шнури для натягування палатки. Каркасні дуги, якими споряджене тентове покриття, виконані знімними у вигляді плоских елементів, шарнірно з'єднаних між собою, що дозволяє використовувати їх і як каркас рюкзака. Тентове покриття містить в центральній частині капюшон, що дозволяє використовувати палатку як плащ-накидку. Недоліками відомої палатки є недостатньо висока комфортність при використанні палатки, що обумовлює її недостатньо високі експлуатаційні властивості та недостатньо широкі функціональні можливості палатки. Це пояснюється таким: Для встановлення відомої палатки необхідно вставити в тентове покриття каркасні дуги, розпірками закріпити тентове полотно до ґрунту та кріпильними шнурами натягнути палатку, знову ж таки закріплюючи їх до ґрунту, що робить складним установку палатки на кам'янистих, зледенілих або сипучих ґрунтах, скальных породах тощо. Крім того, встановлювання відомої палатки характеризується необхідністю виконання великої кількості операцій, що потребує багато часу. При використанні відомої палатки при несприятливих погодних умовах не виключається можливість промокання підлоги палатки та не забезпечується комфортний відпочинок внаслідок жорсткої підлоги палатки. В основу корисної моделі поставлена задача вдосконалення палатки туристичної, в якій шляхом нового виконання відомих елементів забезпечується підвищення комфортності при використанні палатки, за рахунок чого підвищуються експлуатаційні властивості палатки при одночасному розширенні її функціональних можливостей. Поставлена задача вирішується тим, що у відомій палатці туристичній, яка містить тентове покриття, споряджене каркасними дугами, та підлогу, новим, відповідно до технічного рішення, що заявляється, є те, що підлога виконана у вигляді надувного матраца з можливістю його рознімного з'єднання з тентовим покриттям. Новим є також те, що для рознімного з'єднання надувного матраца з тентовим покриттям нижня частина тентового покриття споряджена з двох протилежних сторін посадковими місцями - внутрішніми карманами. Між сукупністю суттєвих ознак корисної моделі, що заявляється, і технічним результатом, що досягається, існує такий причинно-наслідковий зв'язок. Виконання підлоги палатки туристичної у вигляді надувного матраца з можливістю його рознімного з'єднання з тентовим покриттям у сукупності з відомими ознаками палатки, що заявляється, забезпечує підвищення комфортності при використанні палатки, за рахунок чого підвищуються експлуатаційні властивості палатки при одночасному розширенні її функціональних можливостей. Це пояснюється таким: При з'єднанні надувного матраца з тентовим покриттям, спорядженим каркасними дугами, забезпечується необхідний натяг покриття для утворення палатки, причому без використання кріпильних шнурів та розпірок. Це дозволяє скоротити час встановлювання палатки та забезпечує можливість установки її на будь-якому ґрунті, в тому числі на кам'янистих, зледенілих або сипучих ґрунтах, скальних породах тощо, тобто підвищується комфортність при використанні палатки та розширюються її функціональні можливості. Тобто, для встановлювання палатки необхідно тільки з'єднати надувний матрац в спущеному стані з тентовим покриттям та нагнітити до матраца повітря. При цьому тентове покриття натягається, а за допомогою каркасних дуг підтримуються купол та стінки палатки, утворюючи палатку. При цьому, при розташуванні в палатці на надувному матраці людини (для відпочинку, сну або для укриття від непогоди або комах) тиск на матрац зростає, внаслідок чого підвищується натяг тентового покриття як у місці з'єднання з матрацом, так і натяг купола і стінок палатки за рахунок каркасних дуг, якими споряджене тентове покриття. Крім того, виконання підлоги палатки у вигляді надувного матраца забезпечує підвищення комфортності при використанні палатки за рахунок надання спальному місцю палатки м'якості та пружності, а також герметичності нижній частині палатки, що особливо актуально при 1 UA 97036 U 5 10 15 20 25 30 35 40 45 50 55 60 використанні палатки у непогоду внаслідок виключення можливості промокання підлоги палатки. При експлуатації такої палатки людину відділяє від поверхні ґрунту наповнений повітрям матрац, що також підвищує комфортність палатки, особливо при використанні її при низьких температурах на поверхні ґрунту. Все це підвищує експлуатаційні властивості заявленої палатки. Виконання підлоги палатки у вигляді надувного матраца з можливістю його рознімного з'єднання з тентовим покриттям забезпечує також розширення функціональних можливостей заявленої палатки, оскільки палатка може бути використана як надійне укриття з м'яким та комфортним спальним місцем - надувним матрацом, а також надувний матрац може бути використаний за прямим призначенням - для відпочинку на воді, для прийому сонячних та повітряних ванн тощо. При цьому і сама палатка може бути використана для відпочинку на воді за рахунок плавучості надувного матраца, у вигляді якого виконана підлога палатки. Для рознімного з'єднання надувного матраца з тентовим покриттям нижня частина тентового покриття може бути споряджена з двох протилежних сторін посадковими місцями внутрішніми карманами. Надувний матрац в спущеному стані вкладають протилежними кінцями в ці кармани. При нагнітанні в матрац повітря тентове покриття, споряджене каркасними дугами, натягається, утворюючи палатку. Таким чином, заявлена палатка туристична забезпечує підвищення комфортності при використанні палатки, за рахунок чого підвищуються експлуатаційні властивості палатки при одночасному розширенні її функціональних можливостей. Суть корисної моделі пояснюється кресленнями, де: - на фіг. 1 наведене зображення палатки (загальний вигляд); - на фіг. 2 наведене схематичне зображення палатки з посадковими місцями - внутрішніми карманами в нижній частині тентового покриття. Палатка туристична містить тентове покриття 1 та підлогу, виконану у вигляді надувного матраца 2. Тентове покриття 1 споряджене каркасними дугами 3-5, вшитими в тентове покриття 1. Дуги 3, 4 встановлені по торцях палатки, а дуга 5 встановлена в центральній частині палатки. Тентове покриття на одній з бокових сторін палатки містить вхідний отвір 6 (див. фіг. 1). Тентове покриття 1 виготовляють з водонепроникного матеріалу (наприклад, поліестер, нейлон з силіконовим покриттям, болонья та інші). Дуги 3-5 можуть бути виготовлені з металу або скловолокна та епоксидних смол (наприклад, фібергласс). Як надувний матрац 2 використовують стандартні одно-, півтора- та двомісні матраци, відповідно палатка може бути одно-, двомісною і більше. Розмір нижньої частини тентового покриття 1 повинен відповідати розміру матраца 2, бо саме в цьому разі після з'єднання матраца 2 з тентовим покриттям 1 та нагнітанням до матраца 2 повітря забезпечується необхідний натяг тентового покриття 1 з підтримуванням купола та стінок палатки каркасними дугами 3-5, тобто утворюється палатка. До того ж забезпечується й герметичність палатки. Тентове покриття 1 може бути споряджене в нижній частині з двох протилежних сторін посадковими місцями - внутрішніми карманами 7 для рознімного з'єднання надувного матраца 2 з тентовим покриттям 1 (див. фіг. 2). В цьому випадку бокові сторони палатки доцільно робити подовженими для обхвату ними матраца 2 і кріплення карманів 7. Тентове покриття 1 може бути з'єднане з надувним матрацом 2 й іншим способом, наприклад з використанням замка-блискавки тощо. Заявлену палатку туристичну встановлюють таким чином. В місці використання палатки розгортають матрац 2. Зверху розкладають тентове покриття 1, споряджене каркасними дугами 3-5. Далі з'єднують матрац 2 з тентовим покриттям 1, наприклад, вкладаючи протилежні кінці матраца 2 у внутрішні кармани 7, якими споряджені нижні частини тентового покриття 1 з протилежних сторін. Після цього нагнітають в матрац 2 повітря. При цьому тентове покриття 1 натягається, а за допомогою каркасних дуг 3-5 підтримуються купол та стінки палатки, утворюючи палатку. Випробування заявленої палатки туристичної доказали її більш високі експлуатаційні властивості та більш широкі функціональні можливості у порівнянні з прототипом, а саме те, що заявлена палатка забезпечує підвищення комфортності при використанні палатки внаслідок скорочення часу її встановлювання, надання спальному місцю м'якості та пружності, відсутності промокання підлоги, а також розширення функціональних можливостей внаслідок можливості встановлювання палатки на будь-яких ґрунтах, можливості використання матраца і як комфортного спального місця в палатці, і за прямим призначенням (для відпочинку на воді, для прийому сонячних та повітряних ванн, тощо) та, навіть, за рахунок можливості використання заявленої палатки для відпочинку на воді. 2 UA 97036 U Корисна модель, що заявляється, може бути виготовлена на існуючому устаткуванні з використанням відомих матеріалів і засобів, що підтверджує промислову придатність об'єкта. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Палатка туристична, що містить тентове покриття, споряджене каркасними дугами, та підлогу, яка відрізняється тим, що підлога виконана у вигляді надувного матраца з можливістю його рознімного з'єднання з тентовим покриттям. 2. Палатка за п. 1, яка відрізняється тим, що для рознімного з'єднання надувного матраца з тентовим покриттям нижня частина тентового покриття споряджена з двох протилежних сторін посадковими місцями - внутрішніми карманами. 3 UA 97036 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
