Пристрій дверного замка

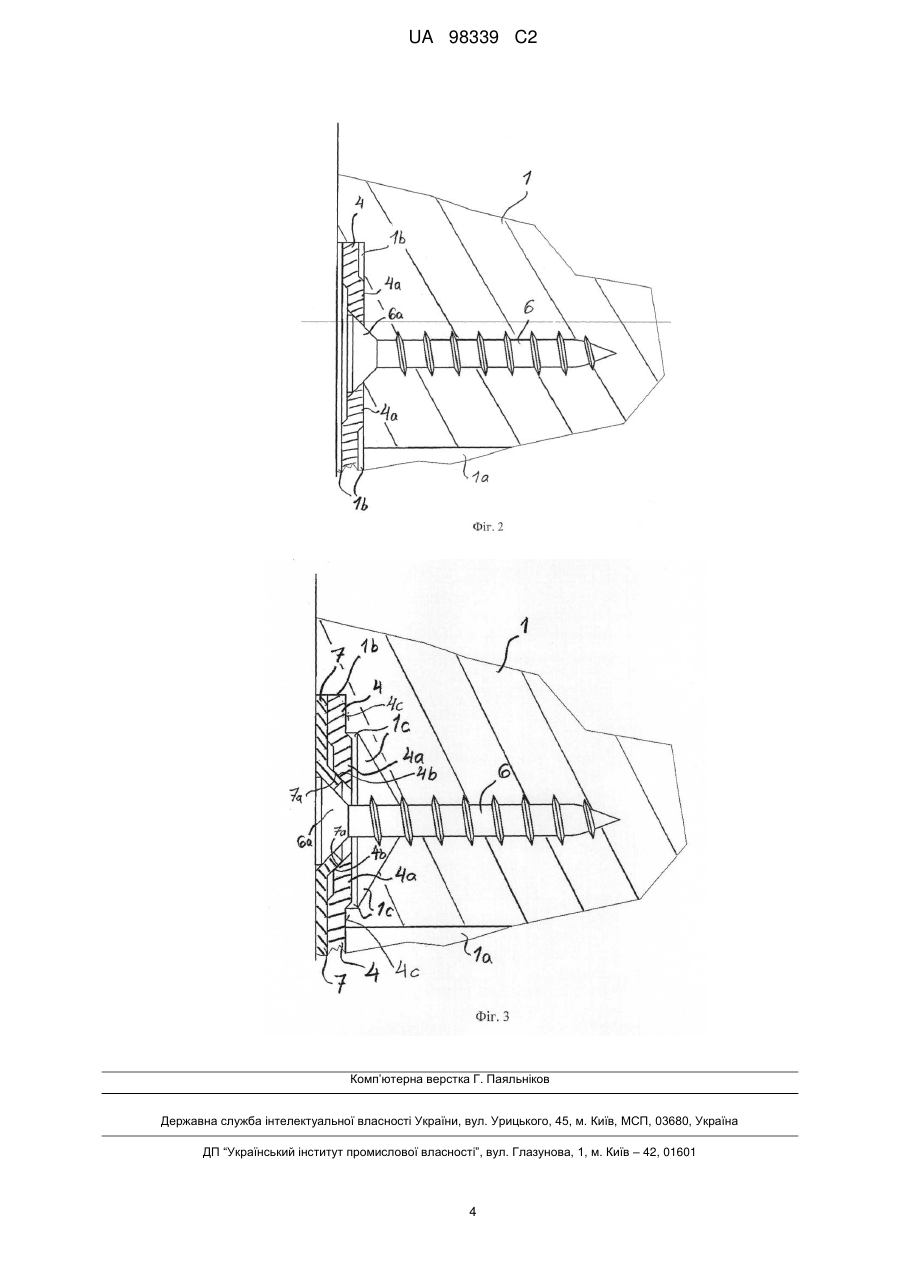

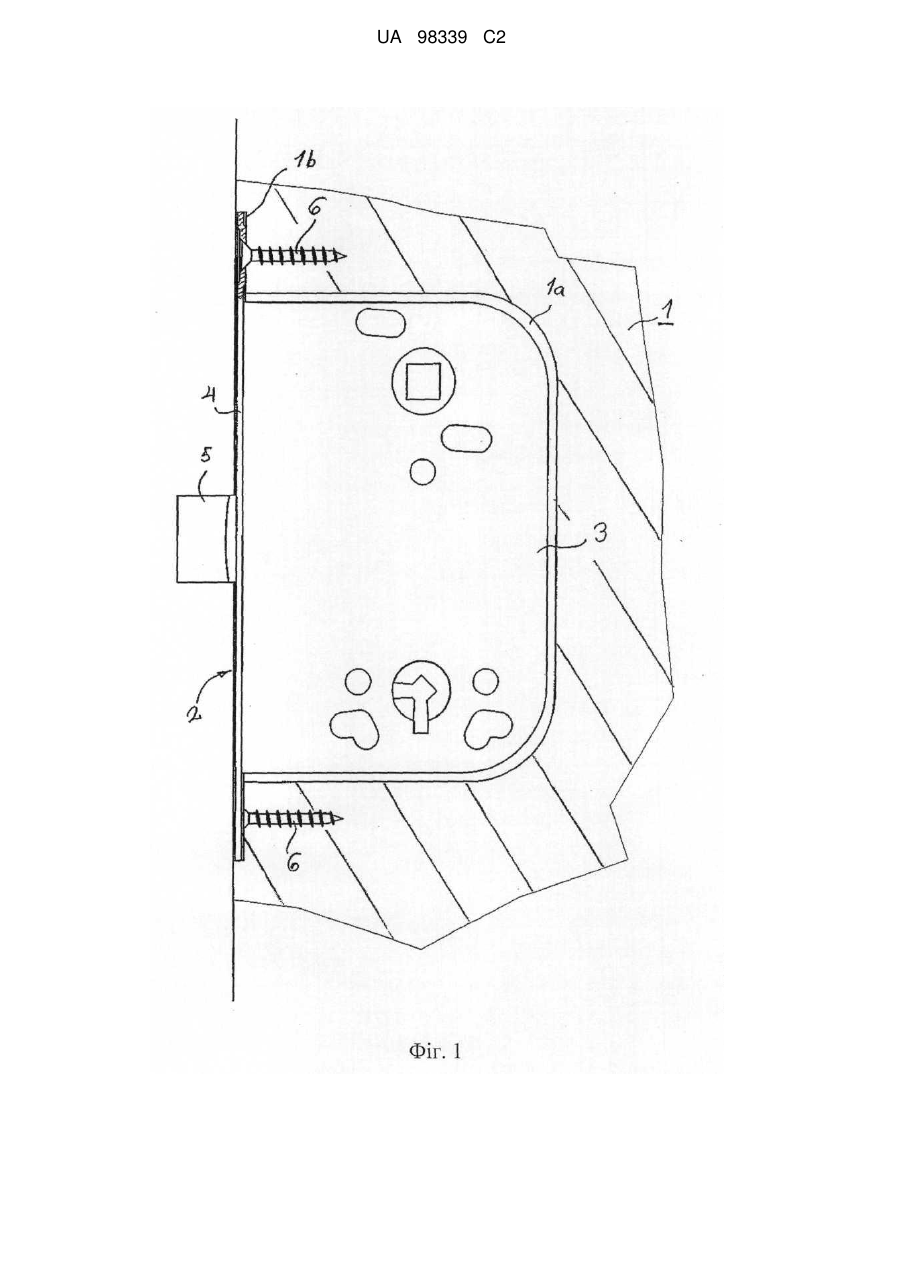

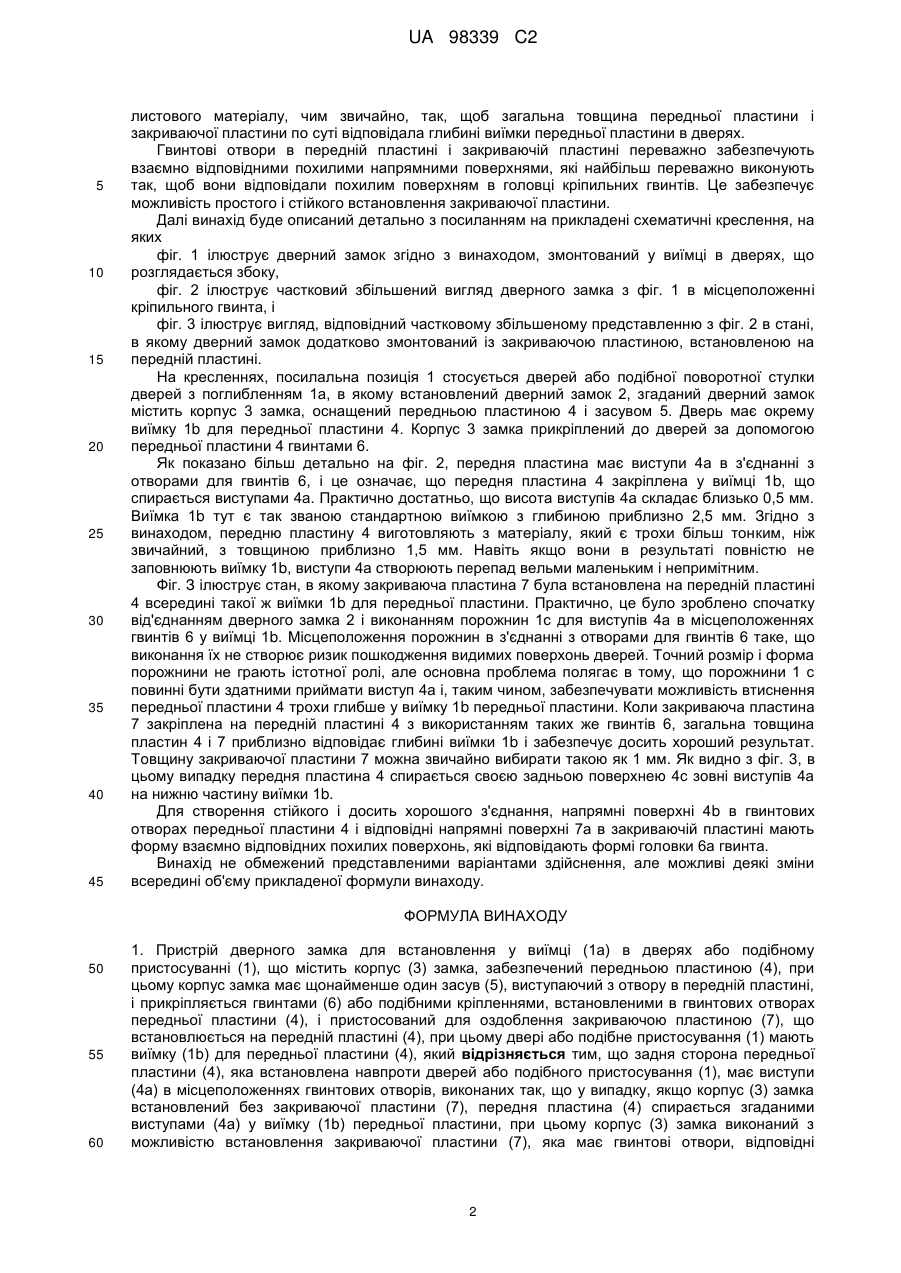

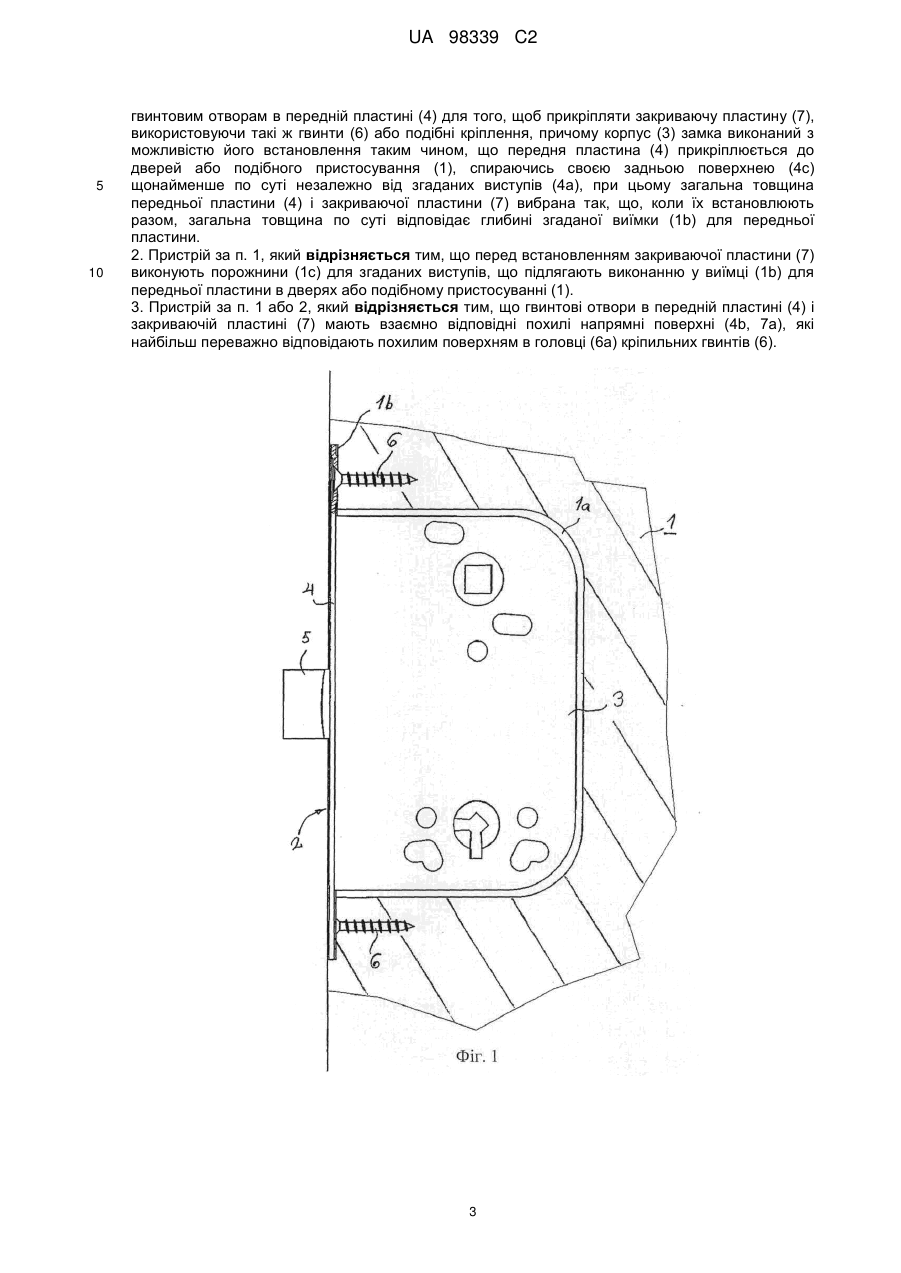

Реферат: Заявлений пристрій дверного замка для встановлення у виїмці (1а) в дверях або подібному пристосуванні (1), що містить корпус (3) замка, забезпечений передньою пластиною (4); корпус замка має щонайменше один засув (5), виступаючий з отвору в передній пластині, і прикріпляється гвинтами (6) або подібними кріпленнями, встановленими в гвинтових отворах передньої пластини (4), і пристосований для оздоблення закриваючою пластиною (7), що встановлюється на передній пластині (4), при цьому двері або подібне пристосування (1) мають виїмку (1b) для передньої пластини (4). Задня сторона передньої пластини (4), яка встановлена навпроти дверей або подібного пристосування (1), має виступи (4а) в місцеположеннях гвинтових отворів, виконаних так, що у випадку, якщо корпус (3) замка встановлений без закриваючої пластини (7), передня пластина (4) спирається згаданими виступами (4а) у виїмку (1b) передньої пластини. Корпус (3) замка виконаний з можливістю встановлення закриваючої пластини (7), яка має гвинтові отвори, відповідні гвинтовим отворам в передній пластині (4) для того, щоб прикріпляти закриваючу пластину (7), використовуючи такі ж гвинти (6) або подібні кріплення, причому корпус (3) замка виконаний з можливістю його встановлення таким чином, що передня пластина (4) прикріплюється до дверей або подібного пристосування (1), спираючись своєю задньою поверхнею (4с) щонайменше по суті незалежно від згаданих виступів (4а). Загальна товщина передньої пластини (4) і закриваючої пластини (7) вибрана так, що, коли їх встановлюють разом, загальна товщина по суті відповідає глибині згаданої виїмки (1b) для передньої пластини. UA 98339 C2 (12) UA 98339 C2 UA 98339 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується пристрою дверного замка згідно з преамбулою п. 1 формули винаходу, що містить корпус замка, забезпечений передньою пластиною; корпус замка має щонайменше один засув, виступаючий з отвору в передній пластині, і може бути прикріплений гвинтами або подібним кріпленням, змонтованим в гвинтових отворах передньої пластини, і його можна обробляти закриваючою пластиною, встановленою на передній пластині, і в цьому випадку в дверях або подібному пристосуванні також є виїмка для передньої пластини. Встановлення окремої закриваючої пластини на передній пластині дверного замка, вставленій в двері або подібне пристосування, забезпечує можливість враховувати різні альтернативи обробки поверхонь так, щоб ця видима частина дверного замка була виконана в одному стилі з іншим металевим виробом на дверях і в його безпосередній близькості. Оскільки багато дверних замків постачають без закриваючої пластини, рішення повинно забезпечувати можливість простого модифікування закриваючої пластини по мірі необхідності, коли це бажане, щоб змінювати обробку поверхні. Дверний замок звичайно встановлюють на заводі з виготовлення дверей, і було б найпростішим для заводу з виготовлення дверей використовувати стандартне поглиблення, виконане в місцеположенні передньої пластини. Якщо замок будуть потім монтувати із закриваючою пластиною, то закриваюча пластина буде негарно виступати з торцевої поверхні замка, якщо виїмка для передньої пластини замка не буде одночасно поглиблена. Однак, таке поглиблення, виконане після початкового встановлення, є вельми важкою задачею, таким чином, буде вельми важко досягати акуратного встановлення, не ушкоджуючи поверхневого покриття дверей. З іншого боку, завод з виготовлення дверей фактично нездатний монтувати всі свої двері з виїмкою під передню пластину, яка буде по глибині відповідати використанню закриваючої пластини, оскільки, якби не було ніякої закриваючої пластини, то дверний замок був би встановлений дуже глибоко, що також привело б до вельми негарного зовнішнього вигляду. Мета винаходу полягає в тому, щоб створити пристрій дверного замка такої простої конструкції, при якій можна забезпечувати можливість простого встановлення дверного замка в дверях або подібному пристосуванні поворотного полотна або із закриваючою пластиною, або без неї, і яке зведе до мінімуму необхідні дії встановлення в різних ситуаціях і забезпечить акуратний результат. Цілі винаходу будуть досягнуті, як описано більш детально в п. 1 і інших пунктах формули винаходу. Згідно з винаходом, задня сторона передньої пластини, яка виконана навпроти дверей або подібного пристосування, має виступи в місцеположеннях гвинтових отворів, і у випадку, якщо корпус замка встановлений без закриваючої пластини, передня пластина спирається згаданими виступами у виїмку передньої пластини. Корпус замка можна додатково монтувати із згаданою закриваючою пластиною, яка має гвинтові отвори, відповідні гвинтовим отворам в передній пластині для прикріплення закриваючої пластини з використанням таких же гвинтів або подібних кріплень, і в цьому випадку корпус замка виконують так, щоб його встановлювати так, щоб передню пластину прикріпляти до дверей або подібного пристосування, своєю задньою поверхнею, що спирається, яка щонайменше по суті не залежить від згаданих виступів. Крім того, загальну товщину передньої пластини і закриваючої пластини необхідно вибирати так, що коли їх встановлять разом, загальна товщина по суті відповідала б глибині згаданій виїмці передньої пластини. Винахід забезпечує можливість легкого і простого встановлення передньої пластини дверного замка і додаткової закриваючої пластини, встановленої на ньому так, щоб їх товщина в різних випадках завжди приблизно відповідала виїмці передньої пластини, виконаній в дверях. Таким чином, завод з виготовлення дверей не повинен враховувати, чи оснащені замки, що використовуються в дверях, закриваючою пластиною чи ні, але можна виготовляти двері, використовуючи стандартну виїмку для передньої пластини, що приведе до зниження собівартості. Коли дверний замок бажано оснащувати закриваючою пластиною, дверний замок від'єднують, і порожнини виконують для згаданих виступів тільки на задній стороні передньої пластини. Цього можна просто досягати, видаляючи маленьку кількість матеріалу в цих місцях. Це забезпечує можливість встановлювати дверний замок трохи глибше, таким, що спирається задньою поверхнею передньої пластини, що забезпечує можливість акуратно встановлювати на ньому закриваючу пластину. Згаданого видалення матеріалу в місцеположеннях згаданих виступів можна легко досягати тільки, не ушкоджуючи інші частини дверної поверхні, зокрема, коли функціональні можливості методу рішення не вимагають дуже великої точності розмірів цієї локальної порожнини. Розмір глибини, необхідний для стандартної виїмки для передньої пластини, можна легко враховувати, виготовляючи передню пластину з дещо більш тонкого 1 UA 98339 C2 5 10 15 20 25 30 35 40 45 листового матеріалу, чим звичайно, так, щоб загальна товщина передньої пластини і закриваючої пластини по суті відповідала глибині виїмки передньої пластини в дверях. Гвинтові отвори в передній пластині і закриваючій пластині переважно забезпечують взаємно відповідними похилими напрямними поверхнями, які найбільш переважно виконують так, щоб вони відповідали похилим поверхням в головці кріпильних гвинтів. Це забезпечує можливість простого і стійкого встановлення закриваючої пластини. Далі винахід буде описаний детально з посиланням на прикладені схематичні креслення, на яких фіг. 1 ілюструє дверний замок згідно з винаходом, змонтований у виїмці в дверях, що розглядається збоку, фіг. 2 ілюструє частковий збільшений вигляд дверного замка з фіг. 1 в місцеположенні кріпильного гвинта, і фіг. 3 ілюструє вигляд, відповідний частковому збільшеному представленню з фіг. 2 в стані, в якому дверний замок додатково змонтований із закриваючою пластиною, встановленою на передній пластині. На кресленнях, посилальна позиція 1 стосується дверей або подібної поворотної стулки дверей з поглибленням 1а, в якому встановлений дверний замок 2, згаданий дверний замок містить корпус 3 замка, оснащений передньою пластиною 4 і засувом 5. Дверь має окрему виїмку 1b для передньої пластини 4. Корпус 3 замка прикріплений до дверей за допомогою передньої пластини 4 гвинтами 6. Як показано більш детально на фіг. 2, передня пластина має виступи 4а в з'єднанні з отворами для гвинтів 6, і це означає, що передня пластина 4 закріплена у виїмці 1b, що спирається виступами 4а. Практично достатньо, що висота виступів 4а складає близько 0,5 мм. Виїмка 1b тут є так званою стандартною виїмкою з глибиною приблизно 2,5 мм. Згідно з винаходом, передню пластину 4 виготовляють з матеріалу, який є трохи більш тонким, ніж звичайний, з товщиною приблизно 1,5 мм. Навіть якщо вони в результаті повністю не заповнюють виїмку 1b, виступи 4а створюють перепад вельми маленьким і непримітним. Фіг. З ілюструє стан, в якому закриваюча пластина 7 була встановлена на передній пластині 4 всередині такої ж виїмки 1b для передньої пластини. Практично, це було зроблено спочатку від'єднанням дверного замка 2 і виконанням порожнин 1с для виступів 4а в місцеположеннях гвинтів 6 у виїмці 1b. Місцеположення порожнин в з'єднанні з отворами для гвинтів 6 таке, що виконання їх не створює ризик пошкодження видимих поверхонь дверей. Точний розмір і форма порожнини не грають істотної ролі, але основна проблема полягає в тому, що порожнини 1 с повинні бути здатними приймати виступ 4а і, таким чином, забезпечувати можливість втиснення передньої пластини 4 трохи глибше у виїмку 1b передньої пластини. Коли закриваюча пластина 7 закріплена на передній пластині 4 з використанням таких же гвинтів 6, загальна товщина пластин 4 і 7 приблизно відповідає глибині виїмки 1b і забезпечує досить хороший результат. Товщину закриваючої пластини 7 можна звичайно вибирати такою як 1 мм. Як видно з фіг. 3, в цьому випадку передня пластина 4 спирається своєю задньою поверхнею 4с зовні виступів 4а на нижню частину виїмки 1b. Для створення стійкого і досить хорошого з'єднання, напрямні поверхні 4b в гвинтових отворах передньої пластини 4 і відповідні напрямні поверхні 7а в закриваючій пластині мають форму взаємно відповідних похилих поверхонь, які відповідають формі головки 6а гвинта. Винахід не обмежений представленими варіантами здійснення, але можливі деякі зміни всередині об'єму прикладеної формули винаходу. ФОРМУЛА ВИНАХОДУ 50 55 60 1. Пристрій дверного замка для встановлення у виїмці (1а) в дверях або подібному пристосуванні (1), що містить корпус (3) замка, забезпечений передньою пластиною (4), при цьому корпус замка має щонайменше один засув (5), виступаючий з отвору в передній пластині, і прикріпляється гвинтами (6) або подібними кріпленнями, встановленими в гвинтових отворах передньої пластини (4), і пристосований для оздоблення закриваючою пластиною (7), що встановлюється на передній пластині (4), при цьому двері або подібне пристосування (1) мають виїмку (1b) для передньої пластини (4), який відрізняється тим, що задня сторона передньої пластини (4), яка встановлена навпроти дверей або подібного пристосування (1), має виступи (4а) в місцеположеннях гвинтових отворів, виконаних так, що у випадку, якщо корпус (3) замка встановлений без закриваючої пластини (7), передня пластина (4) спирається згаданими виступами (4а) у виїмку (1b) передньої пластини, при цьому корпус (3) замка виконаний з можливістю встановлення закриваючої пластини (7), яка має гвинтові отвори, відповідні 2 UA 98339 C2 5 10 гвинтовим отворам в передній пластині (4) для того, щоб прикріпляти закриваючу пластину (7), використовуючи такі ж гвинти (6) або подібні кріплення, причому корпус (3) замка виконаний з можливістю його встановлення таким чином, що передня пластина (4) прикріплюється до дверей або подібного пристосування (1), спираючись своєю задньою поверхнею (4с) щонайменше по суті незалежно від згаданих виступів (4а), при цьому загальна товщина передньої пластини (4) і закриваючої пластини (7) вибрана так, що, коли їх встановлюють разом, загальна товщина по суті відповідає глибині згаданої виїмки (1b) для передньої пластини. 2. Пристрій за п. 1, який відрізняється тим, що перед встановленням закриваючої пластини (7) виконують порожнини (1с) для згаданих виступів, що підлягають виконанню у виїмці (1b) для передньої пластини в дверях або подібному пристосуванні (1). 3. Пристрій за п. 1 або 2, який відрізняється тим, що гвинтові отвори в передній пластині (4) і закриваючій пластині (7) мають взаємно відповідні похилі напрямні поверхні (4b, 7а), які найбільш переважно відповідають похилим поверхням в головці (6а) кріпильних гвинтів (6). 3 UA 98339 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
