Футбольні ворота

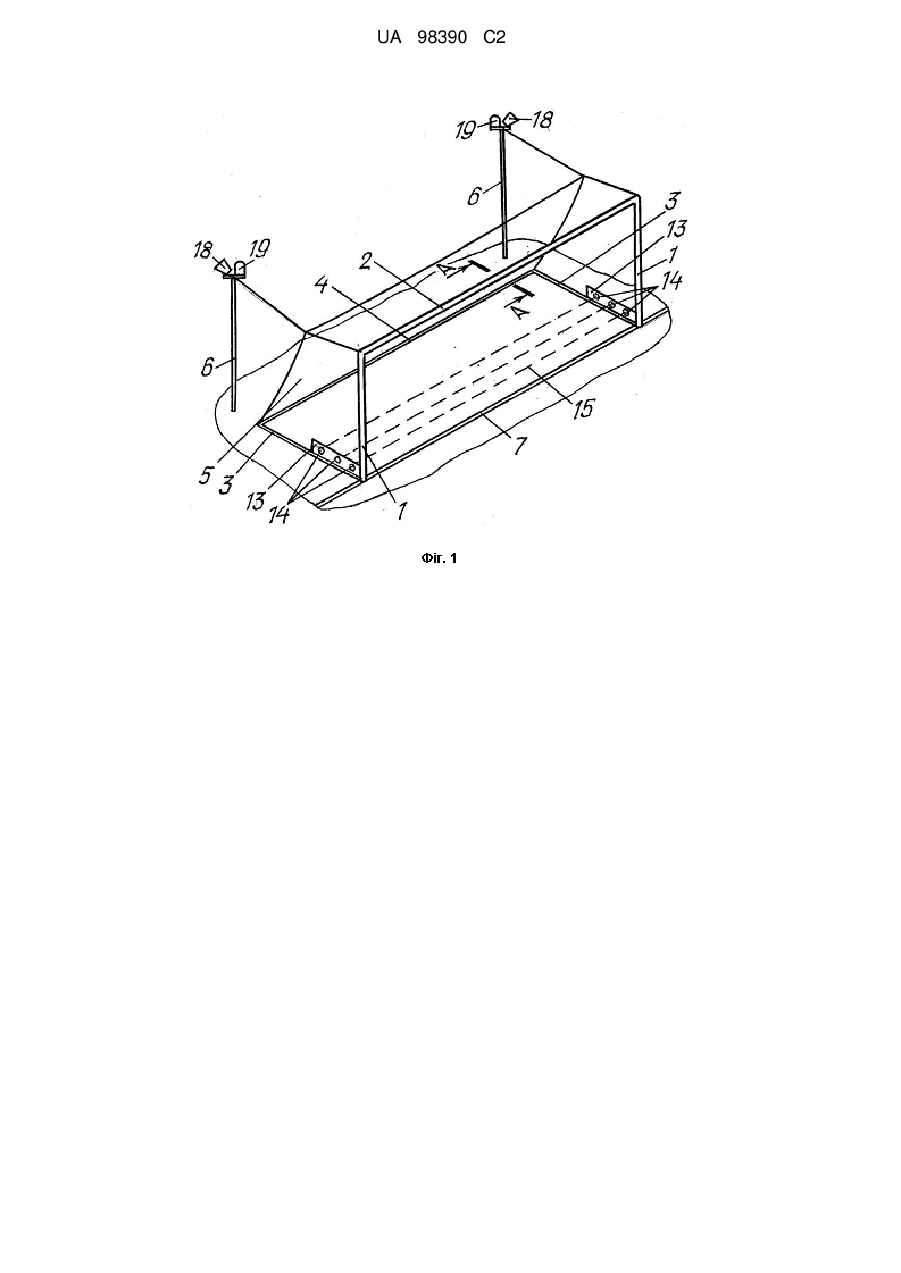

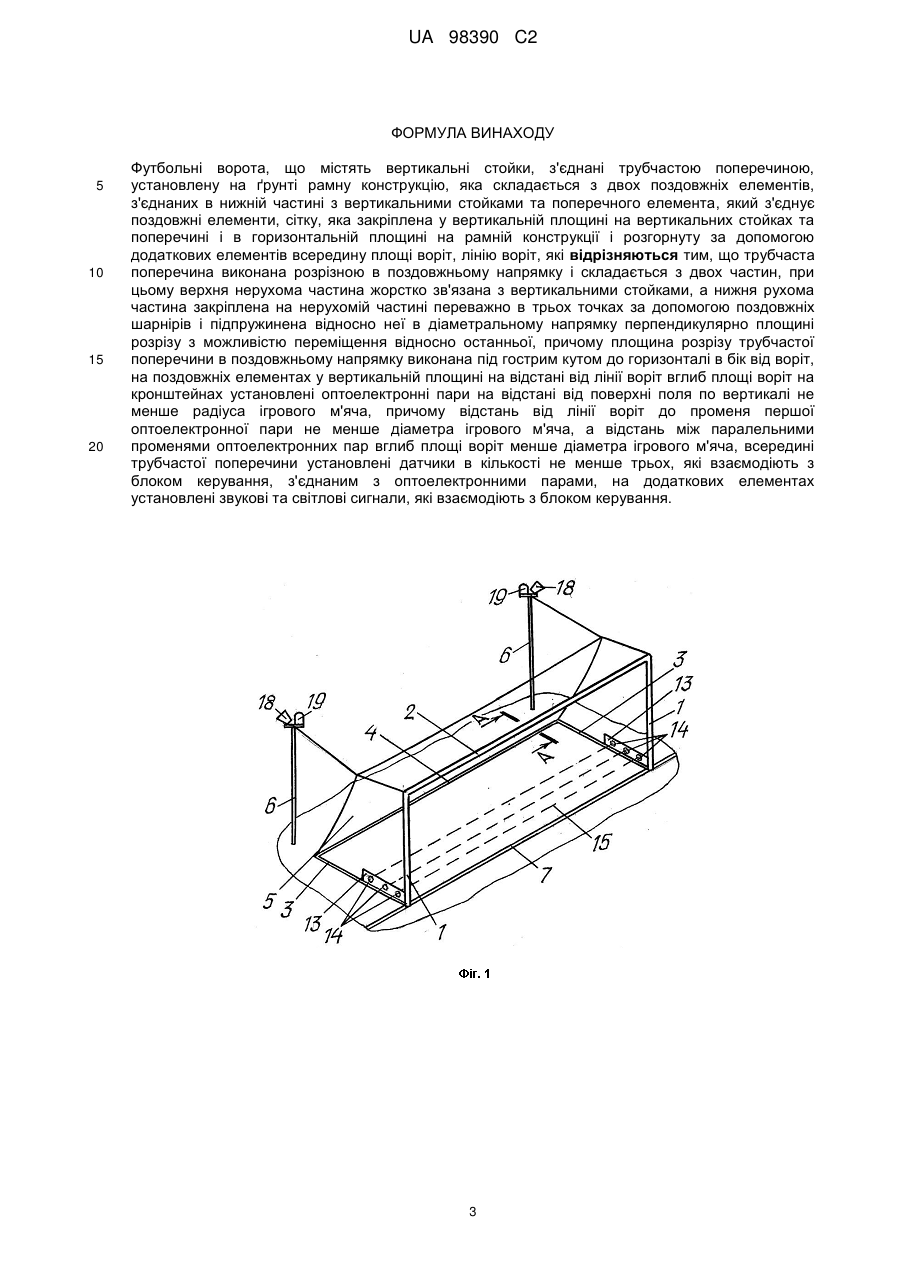

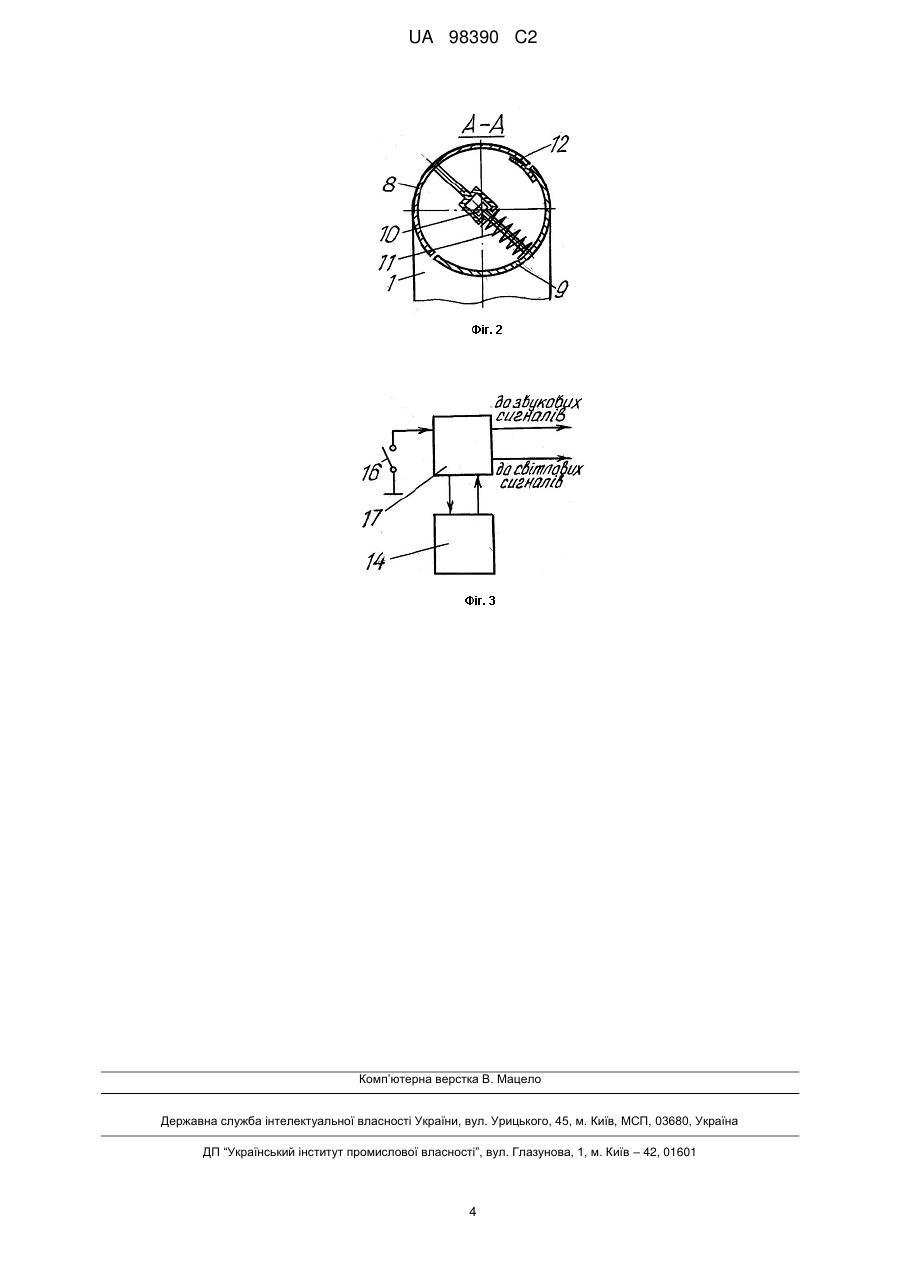

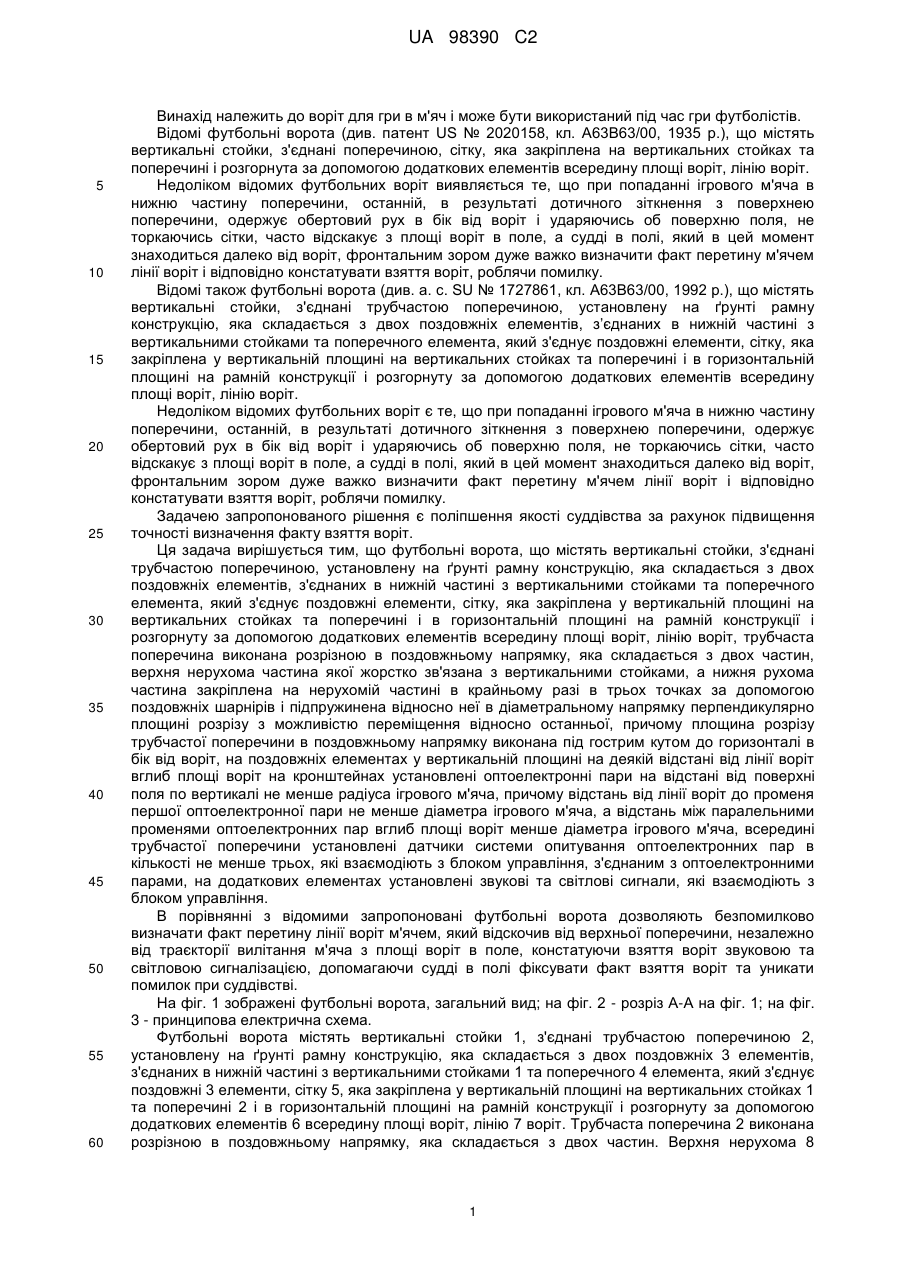

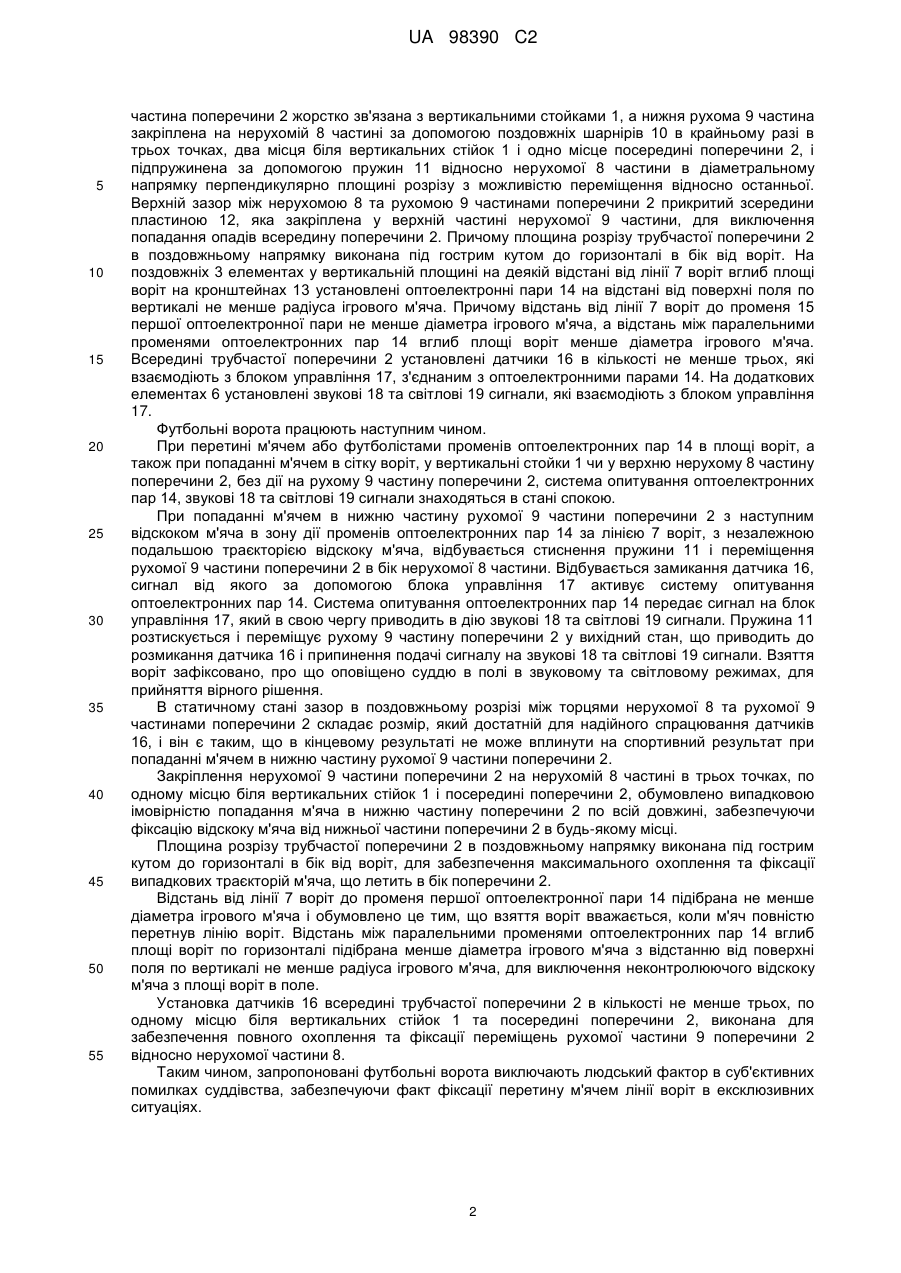

Реферат: Заявлені футбольні ворота містять вертикальні стойки, з'єднані трубчастою поперечиною, установлену на ґрунті рамну конструкцію, яка складається з двох поздовжніх елементів, з'єднаних в нижній частині з вертикальними стойками та поперечного елемента, сітку, лінію воріт. Трубчаста поперечина виконана розрізною в поздовжньому напрямку і складається з двох частин. Верхня нерухома частина жорстко зв'язана з вертикальними стойками, а нижня рухома частина закріплена на нерухомій частині переважно в трьох точках за допомогою поздовжніх шарнірів і підпружинена відносно неї в діаметральному напрямку перпендикулярно площині розрізу з можливістю переміщення відносно останньої. Площина розрізу трубчастої поперечини в поздовжньому напрямку виконана під гострим кутом до горизонталі в бік від воріт, на поздовжніх елементах у вертикальній площині на відстані від лінії воріт вглиб площі воріт на кронштейнах установлені оптоелектронні пари на відстані від поверхні поля по вертикалі не менше радіуса ігрового м'яча. Відстань від лінії воріт до променя першої оптоелектронної пари не менше діаметра ігрового м'яча. Відстань між паралельними променями оптоелектронних пар вглиб площі воріт менше діаметра ігрового м'яча. Всередині трубчастої поперечини установлені датчики в кількості не менше трьох, які взаємодіють з блоком керування, з'єднаним з оптоелектронними парами, на додаткових елементах установлені звукові та світлові сигнали, які взаємодіють з блоком керування. UA 98390 C2 (12) UA 98390 C2 UA 98390 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до воріт для гри в м'яч і може бути використаний під час гри футболістів. Відомі футбольні ворота (див. патент US № 2020158, кл. А63В63/00, 1935 p.), що містять вертикальні стойки, з'єднані поперечиною, сітку, яка закріплена на вертикальних стойках та поперечині і розгорнута за допомогою додаткових елементів всередину площі воріт, лінію воріт. Недоліком відомих футбольних воріт виявляється те, що при попаданні ігрового м'яча в нижню частину поперечини, останній, в результаті дотичного зіткнення з поверхнею поперечини, одержує обертовий рух в бік від воріт і ударяючись об поверхню поля, не торкаючись сітки, часто відскакує з площі воріт в поле, а судді в полі, який в цей момент знаходиться далеко від воріт, фронтальним зором дуже важко визначити факт перетину м'ячем лінії воріт і відповідно констатувати взяття воріт, роблячи помилку. Відомі також футбольні ворота (див. а. с. SU № 1727861, кл. А63В63/00, 1992 p.), що містять вертикальні стойки, з'єднані трубчастою поперечиною, установлену на ґрунті рамну конструкцію, яка складається з двох поздовжніх елементів, з’єднаних в нижній частині з вертикальними стойками та поперечного елемента, який з'єднує поздовжні елементи, сітку, яка закріплена у вертикальній площині на вертикальних стойках та поперечині і в горизонтальній площині на рамній конструкції і розгорнуту за допомогою додаткових елементів всередину площі воріт, лінію воріт. Недоліком відомих футбольних воріт є те, що при попаданні ігрового м'яча в нижню частину поперечини, останній, в результаті дотичного зіткнення з поверхнею поперечини, одержує обертовий рух в бік від воріт і ударяючись об поверхню поля, не торкаючись сітки, часто відскакує з площі воріт в поле, а судді в полі, який в цей момент знаходиться далеко від воріт, фронтальним зором дуже важко визначити факт перетину м'ячем лінії воріт і відповідно констатувати взяття воріт, роблячи помилку. Задачею запропонованого рішення є поліпшення якості суддівства за рахунок підвищення точності визначення факту взяття воріт. Ця задача вирішується тим, що футбольні ворота, що містять вертикальні стойки, з'єднані трубчастою поперечиною, установлену на ґрунті рамну конструкцію, яка складається з двох поздовжніх елементів, з'єднаних в нижній частині з вертикальними стойками та поперечного елемента, який з'єднує поздовжні елементи, сітку, яка закріплена у вертикальній площині на вертикальних стойках та поперечині і в горизонтальній площині на рамній конструкції і розгорнуту за допомогою додаткових елементів всередину площі воріт, лінію воріт, трубчаста поперечина виконана розрізною в поздовжньому напрямку, яка складається з двох частин, верхня нерухома частина якої жорстко зв'язана з вертикальними стойками, а нижня рухома частина закріплена на нерухомій частині в крайньому разі в трьох точках за допомогою поздовжніх шарнірів і підпружинена відносно неї в діаметральному напрямку перпендикулярно площині розрізу з можливістю переміщення відносно останньої, причому площина розрізу трубчастої поперечини в поздовжньому напрямку виконана під гострим кутом до горизонталі в бік від воріт, на поздовжніх елементах у вертикальній площині на деякій відстані від лінії воріт вглиб площі воріт на кронштейнах установлені оптоелектронні пари на відстані від поверхні поля по вертикалі не менше радіуса ігрового м'яча, причому відстань від лінії воріт до променя першої оптоелектронної пари не менше діаметра ігрового м'яча, а відстань між паралельними променями оптоелектронних пар вглиб площі воріт менше діаметра ігрового м'яча, всередині трубчастої поперечини установлені датчики системи опитування оптоелектронних пар в кількості не менше трьох, які взаємодіють з блоком управління, з'єднаним з оптоелектронними парами, на додаткових елементах установлені звукові та світлові сигнали, які взаємодіють з блоком управління. В порівнянні з відомими запропоновані футбольні ворота дозволяють безпомилково визначати факт перетину лінії воріт м'ячем, який відскочив від верхньої поперечини, незалежно від траєкторії вилітання м'яча з площі воріт в поле, констатуючи взяття воріт звуковою та світловою сигналізацією, допомагаючи судді в полі фіксувати факт взяття воріт та уникати помилок при суддівстві. На фіг. 1 зображені футбольні ворота, загальний вид; на фіг. 2 - розріз А-А на фіг. 1; на фіг. 3 - принципова електрична схема. Футбольні ворота містять вертикальні стойки 1, з'єднані трубчастою поперечиною 2, установлену на ґрунті рамну конструкцію, яка складається з двох поздовжніх 3 елементів, з'єднаних в нижній частині з вертикальними стойками 1 та поперечного 4 елемента, який з'єднує поздовжні 3 елементи, сітку 5, яка закріплена у вертикальній площині на вертикальних стойках 1 та поперечині 2 і в горизонтальній площині на рамній конструкції і розгорнуту за допомогою додаткових елементів 6 всередину площі воріт, лінію 7 воріт. Трубчаста поперечина 2 виконана розрізною в поздовжньому напрямку, яка складається з двох частин. Верхня нерухома 8 1 UA 98390 C2 5 10 15 20 25 30 35 40 45 50 55 частина поперечини 2 жорстко зв'язана з вертикальними стойками 1, а нижня рухома 9 частина закріплена на нерухомій 8 частині за допомогою поздовжніх шарнірів 10 в крайньому разі в трьох точках, два місця біля вертикальних стійок 1 і одно місце посередині поперечини 2, і підпружинена за допомогою пружин 11 відносно нерухомої 8 частини в діаметральному напрямку перпендикулярно площині розрізу з можливістю переміщення відносно останньої. Верхній зазор між нерухомою 8 та рухомою 9 частинами поперечини 2 прикритий зсередини пластиною 12, яка закріплена у верхній частині нерухомої 9 частини, для виключення попадання опадів всередину поперечини 2. Причому площина розрізу трубчастої поперечини 2 в поздовжньому напрямку виконана під гострим кутом до горизонталі в бік від воріт. На поздовжніх 3 елементах у вертикальній площині на деякій відстані від лінії 7 воріт вглиб площі воріт на кронштейнах 13 установлені оптоелектронні пари 14 на відстані від поверхні поля по вертикалі не менше радіуса ігрового м'яча. Причому відстань від лінії 7 воріт до променя 15 першої оптоелектронної пари не менше діаметра ігрового м'яча, а відстань між паралельними променями оптоелектронних пар 14 вглиб площі воріт менше діаметра ігрового м'яча. Всередині трубчастої поперечини 2 установлені датчики 16 в кількості не менше трьох, які взаємодіють з блоком управління 17, з'єднаним з оптоелектронними парами 14. На додаткових елементах 6 установлені звукові 18 та світлові 19 сигнали, які взаємодіють з блоком управління 17. Футбольні ворота працюють наступним чином. При перетині м'ячем або футболістами променів оптоелектронних пар 14 в площі воріт, а також при попаданні м'ячем в сітку воріт, у вертикальні стойки 1 чи у верхню нерухому 8 частину поперечини 2, без дії на рухому 9 частину поперечини 2, система опитування оптоелектронних пар 14, звукові 18 та світлові 19 сигнали знаходяться в стані спокою. При попаданні м'ячем в нижню частину рухомої 9 частини поперечини 2 з наступним відскоком м'яча в зону дії променів оптоелектронних пар 14 за лінією 7 воріт, з незалежною подальшою траєкторією відскоку м'яча, відбувається стиснення пружини 11 і переміщення рухомої 9 частини поперечини 2 в бік нерухомої 8 частини. Відбувається замикання датчика 16, сигнал від якого за допомогою блока управління 17 активує систему опитування оптоелектронних пар 14. Система опитування оптоелектронних пар 14 передає сигнал на блок управління 17, який в своючергу приводить в дію звукові 18 та світлові 19 сигнали. Пружина 11 розтискується і переміщує рухому 9 частину поперечини 2 у вихідний стан, що приводить до розмикання датчика 16 і припинення подачі сигналу на звукові 18 та світлові 19 сигнали. Взяття воріт зафіксовано, про що оповіщено суддю в полі в звуковому та світловому режимах, для прийняття вірного рішення. В статичному стані зазор в поздовжньому розрізі між торцями нерухомої 8 та рухомої 9 частинами поперечини 2 складає розмір, який достатній для надійного спрацювання датчиків 16, і він є таким, що в кінцевому результаті не може вплинути на спортивний результат при попаданні м'ячем в нижню частину рухомої 9 частини поперечини 2. Закріплення нерухомої 9 частини поперечини 2 на нерухомій 8 частині в трьох точках, по одному місцю біля вертикальних стійок 1 і посередині поперечини 2, обумовлено випадковою імовірністю попадання м'яча в нижню частину поперечини 2 по всій довжині, забезпечуючи фіксацію відскоку м'яча від нижньої частини поперечини 2 в будь-якому місці. Площина розрізу трубчастої поперечини 2 в поздовжньому напрямку виконана під гострим кутом до горизонталі в бік від воріт, для забезпечення максимального охоплення та фіксації випадкових траєкторій м'яча, що летить в бік поперечини 2. Відстань від лінії 7 воріт до променя першої оптоелектронної пари 14 підібрана не менше діаметра ігрового м'яча і обумовлено це тим, що взяття воріт вважається, коли м'яч повністю перетнув лінію воріт. Відстань між паралельними променями оптоелектронних пар 14 вглиб площі воріт по горизонталі підібрана менше діаметра ігрового м'яча з відстанню від поверхні поля по вертикалі не менше радіуса ігрового м'яча, для виключення неконтролюючого відскоку м'яча з площі воріт в поле. Установка датчиків 16 всередині трубчастої поперечини 2 в кількості не менше трьох, по одному місцю біля вертикальних стійок 1 та посередині поперечини 2, виконана для забезпечення повного охоплення та фіксації переміщень рухомої частини 9 поперечини 2 відносно нерухомої частини 8. Таким чином, запропоновані футбольні ворота виключають людський фактор в суб'єктивних помилках суддівства, забезпечуючи факт фіксації перетину м'ячем лінії воріт в ексклюзивних ситуаціях. 2 UA 98390 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 Футбольні ворота, що містять вертикальні стойки, з'єднані трубчастою поперечиною, установлену на ґрунті рамну конструкцію, яка складається з двох поздовжніх елементів, з'єднаних в нижній частині з вертикальними стойками та поперечного елемента, який з'єднує поздовжні елементи, сітку, яка закріплена у вертикальній площині на вертикальних стойках та поперечині і в горизонтальній площині на рамній конструкції і розгорнуту за допомогою додаткових елементів всередину площі воріт, лінію воріт, які відрізняються тим, що трубчаста поперечина виконана розрізною в поздовжньому напрямку і складається з двох частин, при цьому верхня нерухома частина жорстко зв'язана з вертикальними стойками, а нижня рухома частина закріплена на нерухомій частині переважно в трьох точках за допомогою поздовжніх шарнірів і підпружинена відносно неї в діаметральному напрямку перпендикулярно площині розрізу з можливістю переміщення відносно останньої, причому площина розрізу трубчастої поперечини в поздовжньому напрямку виконана під гострим кутом до горизонталі в бік від воріт, на поздовжніх елементах у вертикальній площині на відстані від лінії воріт вглиб площі воріт на кронштейнах установлені оптоелектронні пари на відстані від поверхні поля по вертикалі не менше радіуса ігрового м'яча, причому відстань від лінії воріт до променя першої оптоелектронної пари не менше діаметра ігрового м'яча, а відстань між паралельними променями оптоелектронних пар вглиб площі воріт менше діаметра ігрового м'яча, всередині трубчастої поперечини установлені датчики в кількості не менше трьох, які взаємодіють з блоком керування, з'єднаним з оптоелектронними парами, на додаткових елементах установлені звукові та світлові сигнали, які взаємодіють з блоком керування. 3 UA 98390 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
