Пристрій для навивання еліпсних гвинтових заготовок

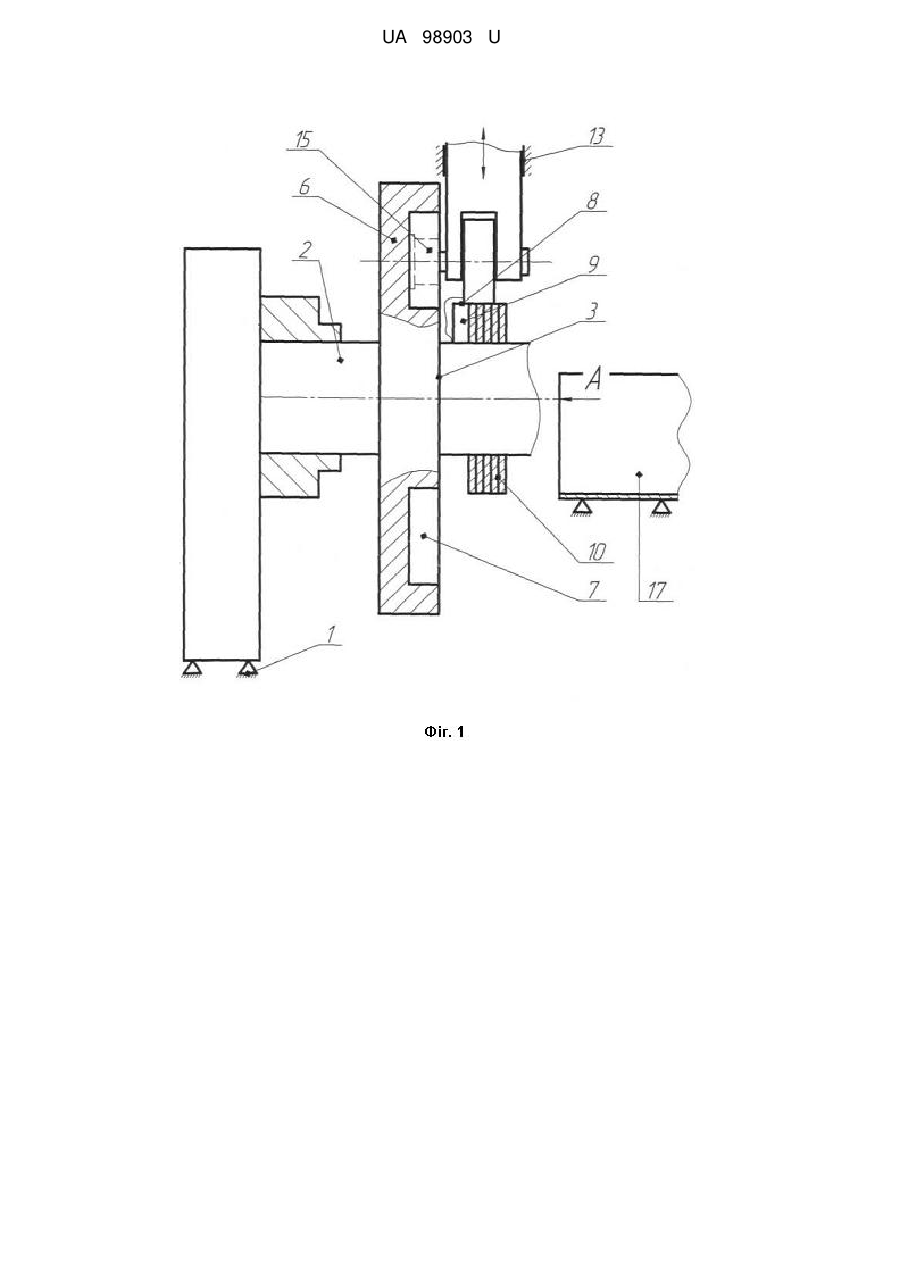

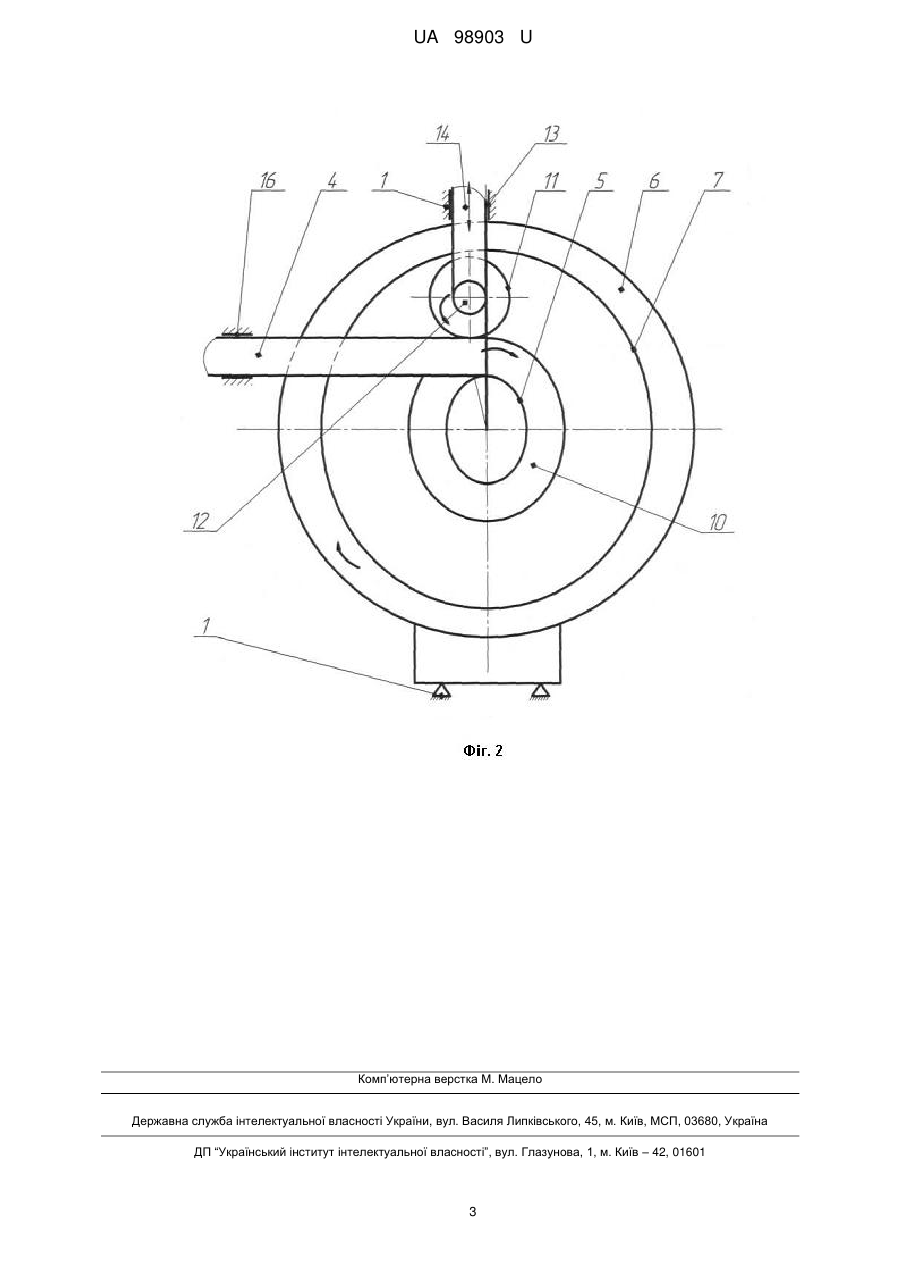

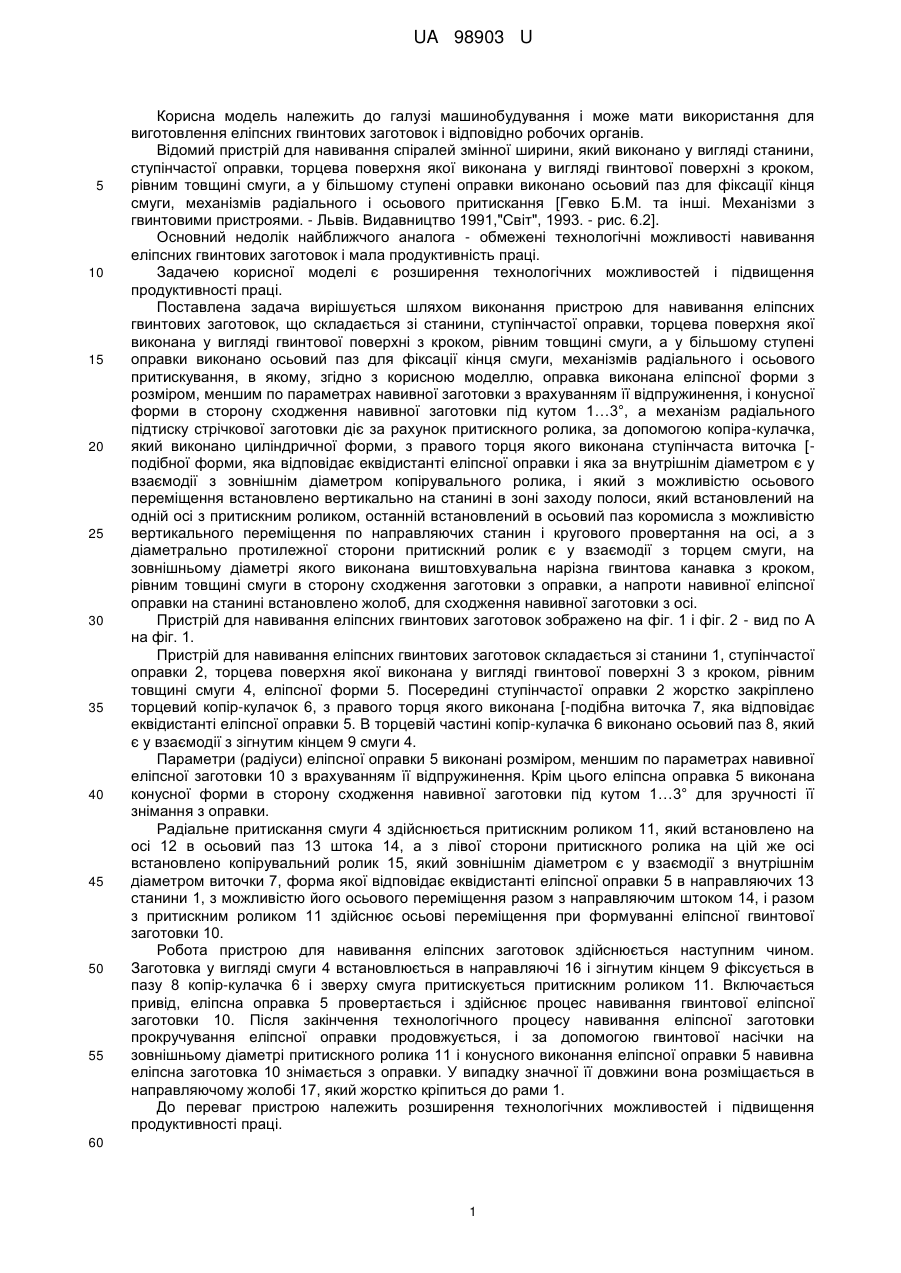

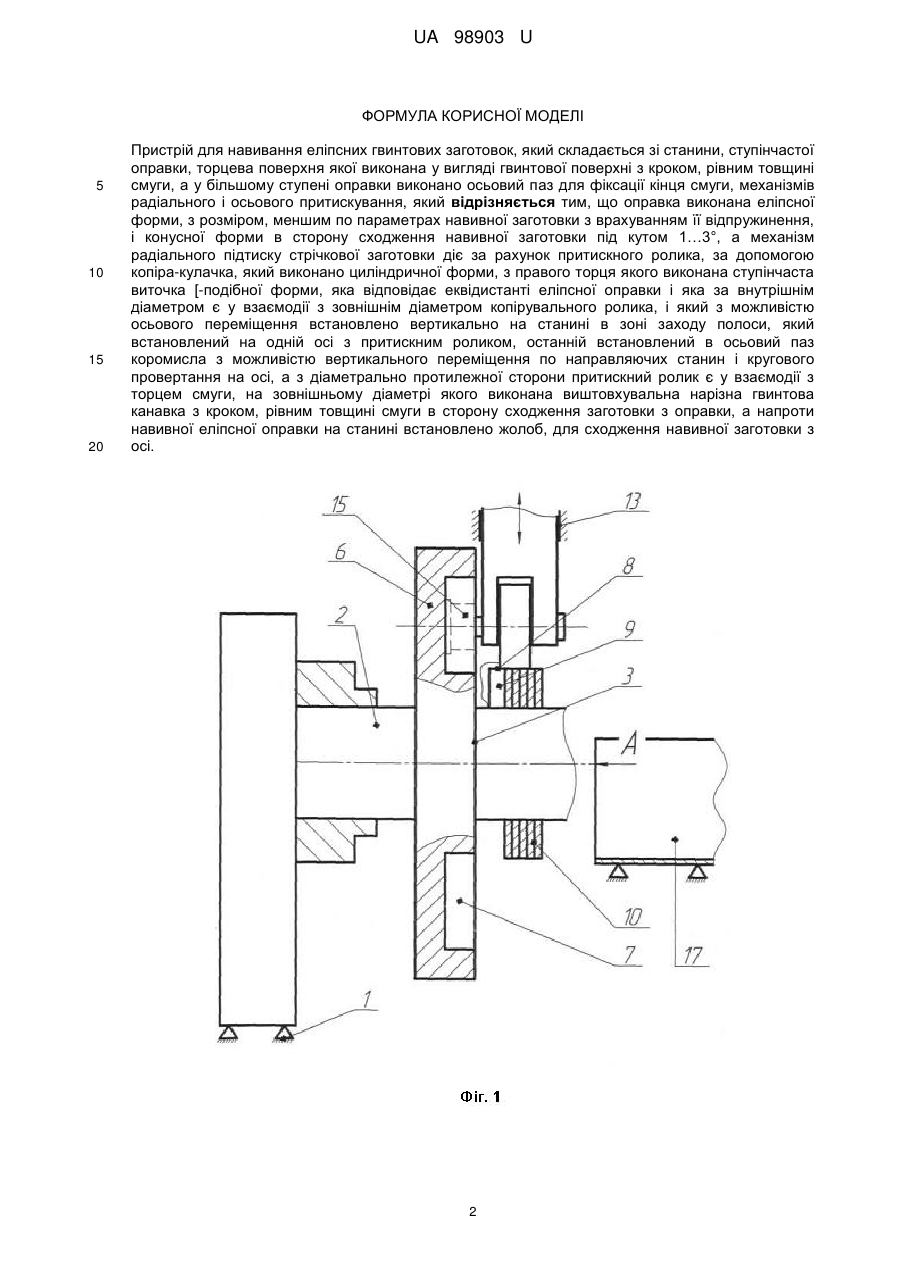

Реферат: Пристрій для навивання еліпсних гвинтових заготовок складається зі станини, ступінчастої оправки, торцева поверхня якої виконана у вигляді гвинтової поверхні з кроком, рівним товщині смуги, а у більшому ступені оправки виконано осьовий паз для фіксації кінця смуги, механізмів радіального і осьового притискування. Оправка виконана еліпсної форми, з розміром, меншим по параметрах навивної заготовки з врахуванням її відпружинення, і конусної форми в сторону сходження навивної заготовки під кутом 1…3°. Механізм радіального підтиску стрічкової заготовки діє за рахунок притискного ролика, за допомогою копіра-кулачка, який виконано циліндричної форми, з правого торця якого виконана ступінчаста виточка [-подібної форми, яка відповідає еквідистанті еліпсної оправки і яка за внутрішнім діаметром є у взаємодії з зовнішнім діаметром копірувального ролика, і який з можливістю осьового переміщення встановлено вертикально на станині в зоні заходу полоси, який встановлений на одній осі з притискним роликом. Останній встановлений в осьовий паз коромисла з можливістю вертикального переміщення по направляючих станин і кругового провертання на осі, а з діаметрально протилежної сторони притискний ролик є у взаємодії з торцем смуги, на зовнішньому діаметрі якого виконана виштовхувальна нарізна гвинтова канавка з кроком, рівним товщині смуги в сторону сходження заготовки з оправки, а напроти навивної еліпсної оправки на станині встановлено жолоб, для сходження навивної заготовки з осі. UA 98903 U (12) UA 98903 U UA 98903 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі машинобудування і може мати використання для виготовлення еліпсних гвинтових заготовок і відповідно робочих органів. Відомий пристрій для навивання спіралей змінної ширини, який виконано у вигляді станини, ступінчастої оправки, торцева поверхня якої виконана у вигляді гвинтової поверхні з кроком, рівним товщині смуги, а у більшому ступені оправки виконано осьовий паз для фіксації кінця смуги, механізмів радіального і осьового притискання [Гевко Б.М. та інші. Механізми з гвинтовими пристроями. - Львів. Видавництво 1991,"Світ", 1993. - рис. 6.2]. Основний недолік найближчого аналога - обмежені технологічні можливості навивання еліпсних гвинтових заготовок і мала продуктивність праці. Задачею корисної моделі є розширення технологічних можливостей і підвищення продуктивності праці. Поставлена задача вирішується шляхом виконання пристрою для навивання еліпсних гвинтових заготовок, що складається зі станини, ступінчастої оправки, торцева поверхня якої виконана у вигляді гвинтової поверхні з кроком, рівним товщині смуги, а у більшому ступені оправки виконано осьовий паз для фіксації кінця смуги, механізмів радіального і осьового притискування, в якому, згідно з корисною моделлю, оправка виконана еліпсної форми з розміром, меншим по параметрах навивної заготовки з врахуванням її відпружинення, і конусної форми в сторону сходження навивної заготовки під кутом 1…3°, а механізм радіального підтиску стрічкової заготовки діє за рахунок притискного ролика, за допомогою копіра-кулачка, який виконано циліндричної форми, з правого торця якого виконана ступінчаста виточка [подібної форми, яка відповідає еквідистанті еліпсної оправки і яка за внутрішнім діаметром є у взаємодії з зовнішнім діаметром копірувального ролика, і який з можливістю осьового переміщення встановлено вертикально на станині в зоні заходу полоси, який встановлений на одній осі з притискним роликом, останній встановлений в осьовий паз коромисла з можливістю вертикального переміщення по направляючих станин і кругового провертання на осі, а з діаметрально протилежної сторони притискний ролик є у взаємодії з торцем смуги, на зовнішньому діаметрі якого виконана виштовхувальна нарізна гвинтова канавка з кроком, рівним товщині смуги в сторону сходження заготовки з оправки, а напроти навивної еліпсної оправки на станині встановлено жолоб, для сходження навивної заготовки з осі. Пристрій для навивання еліпсних гвинтових заготовок зображено на фіг. 1 і фіг. 2 - вид по А на фіг. 1. Пристрій для навивання еліпсних гвинтових заготовок складається зі станини 1, ступінчастої оправки 2, торцева поверхня якої виконана у вигляді гвинтової поверхні 3 з кроком, рівним товщині смуги 4, еліпсної форми 5. Посередині ступінчастої оправки 2 жорстко закріплено торцевий копір-кулачок 6, з правого торця якого виконана [-подібна виточка 7, яка відповідає еквідистанті еліпсної оправки 5.В торцевій частині копір-кулачка 6 виконано осьовий паз 8, який є у взаємодії з зігнутим кінцем 9 смуги 4. Параметри (радіуси) еліпсної оправки 5 виконані розміром, меншим по параметрах навивної еліпсної заготовки 10 з врахуванням її відпружинення. Крім цього еліпсна оправка 5 виконана конусної форми в сторону сходження навивної заготовки під кутом 1…3° для зручності її знімання з оправки. Радіальне притискання смуги 4 здійснюється притискним роликом 11, який встановлено на осі 12 в осьовий паз 13 штока 14, а з лівої сторони притискного ролика на цій же осі встановлено копірувальний ролик 15, який зовнішнім діаметром є у взаємодії з внутрішнім діаметром виточки 7, форма якої відповідає еквідистанті еліпсної оправки 5 в направляючих 13 станини 1, з можливістю його осьового переміщення разом з направляючим штоком 14, і разом з притискним роликом 11 здійснює осьові переміщення при формуванні еліпсної гвинтової заготовки 10. Робота пристрою для навивання еліпсних заготовок здійснюється наступним чином. Заготовка у вигляді смуги 4 встановлюється в направляючі 16 і зігнутим кінцем 9 фіксується в пазу 8 копір-кулачка 6 і зверху смуга притискується притискним роликом 11. Включається привід, еліпсна оправка 5 провертається і здійснює процес навивання гвинтової еліпсної заготовки 10. Після закінчення технологічного процесу навивання еліпсної заготовки прокручування еліпсної оправки продовжується, і за допомогою гвинтової насічки на зовнішньому діаметрі притискного ролика 11 і конусного виконання еліпсної оправки 5 навивна еліпсна заготовка 10 знімається з оправки. У випадку значної її довжини вона розміщається в направляючому жолобі 17, який жорстко кріпиться до рами 1. До переваг пристрою належить розширення технологічних можливостей і підвищення продуктивності праці. 60 1 UA 98903 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 Пристрій для навивання еліпсних гвинтових заготовок, який складається зі станини, ступінчастої оправки, торцева поверхня якої виконана у вигляді гвинтової поверхні з кроком, рівним товщині смуги, а у більшому ступені оправки виконано осьовий паз для фіксації кінця смуги, механізмів радіального і осьового притискування, який відрізняється тим, що оправка виконана еліпсної форми, з розміром, меншим по параметрах навивної заготовки з врахуванням її відпружинення, і конусної форми в сторону сходження навивної заготовки під кутом 1…3°, а механізм радіального підтиску стрічкової заготовки діє за рахунок притискного ролика, за допомогою копіра-кулачка, який виконано циліндричної форми, з правого торця якого виконана ступінчаста виточка [-подібної форми, яка відповідає еквідистанті еліпсної оправки і яка за внутрішнім діаметром є у взаємодії з зовнішнім діаметром копірувального ролика, і який з можливістю осьового переміщення встановлено вертикально на станині в зоні заходу полоси, який встановлений на одній осі з притискним роликом, останній встановлений в осьовий паз коромисла з можливістю вертикального переміщення по направляючих станин і кругового провертання на осі, а з діаметрально протилежної сторони притискний ролик є у взаємодії з торцем смуги, на зовнішньому діаметрі якого виконана виштовхувальна нарізна гвинтова канавка з кроком, рівним товщині смуги в сторону сходження заготовки з оправки, а напроти навивної еліпсної оправки на станині встановлено жолоб, для сходження навивної заготовки з осі. 2 UA 98903 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
