Номер патенту: 98935

Опубліковано: 12.05.2015

Автор: Парафенко Сергій Миколайович

Завантажити PDF файл.

Формула / Реферат

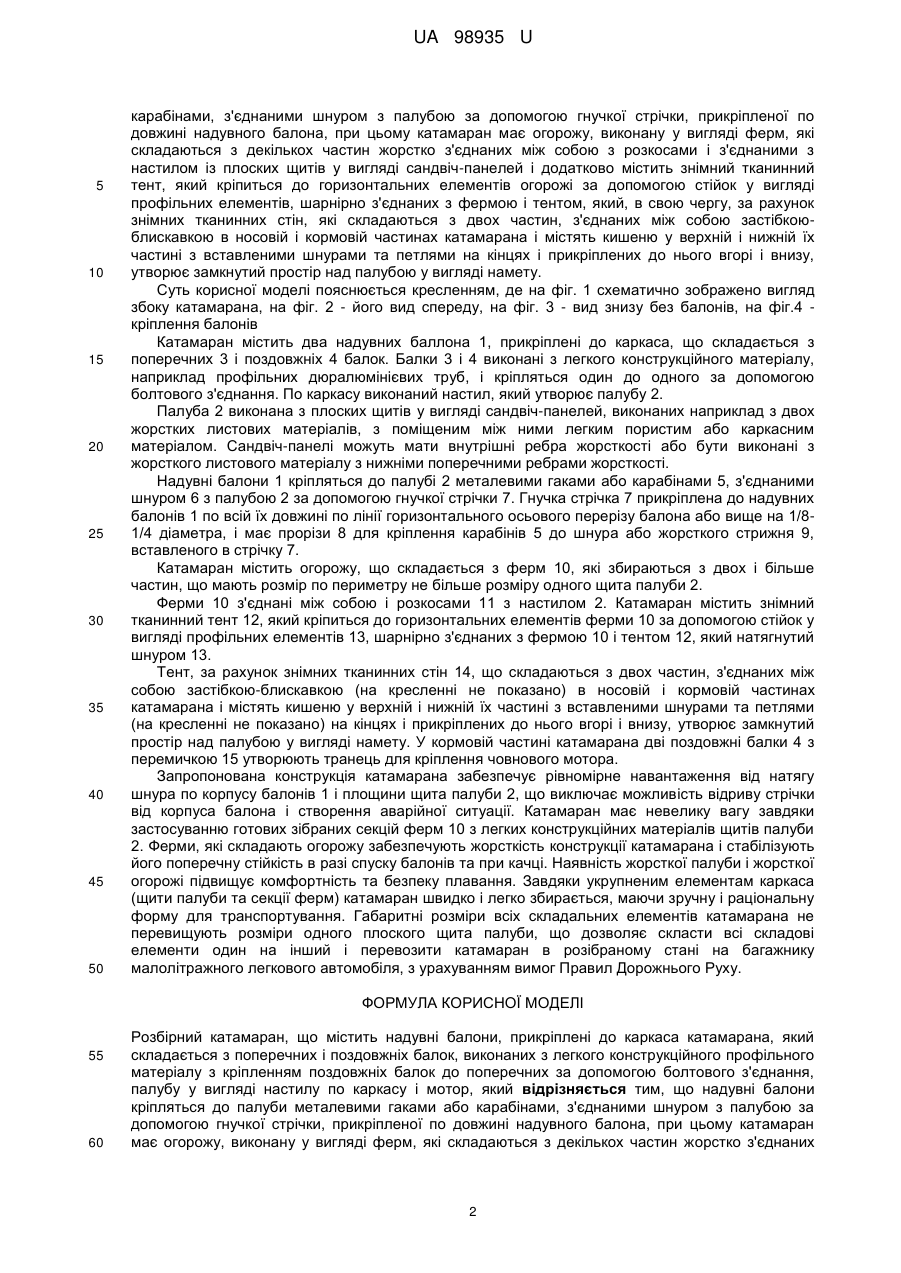

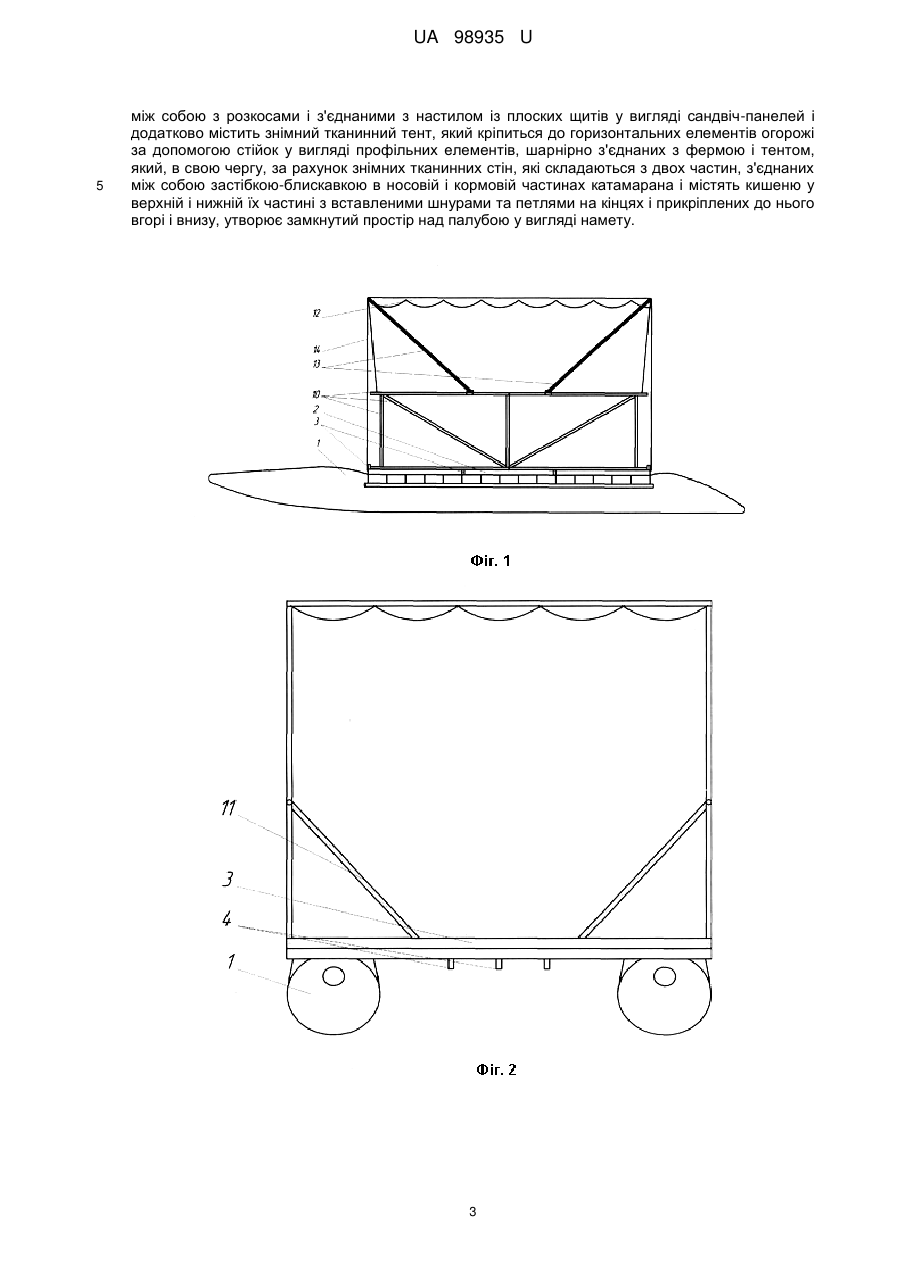

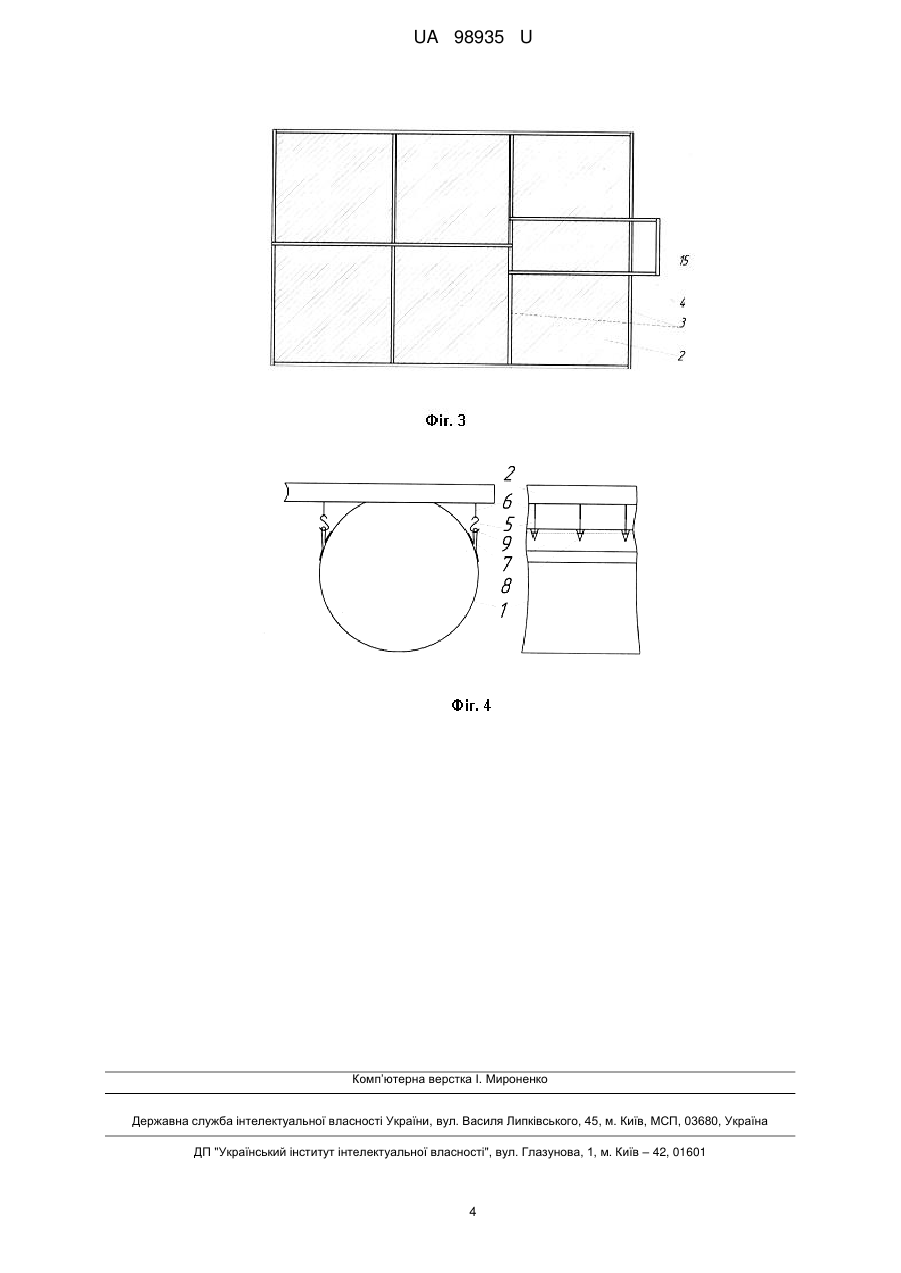

Розбірний катамаран, що містить надувні балони, прикріплені до каркаса катамарана, який складається з поперечних і поздовжніх балок, виконаних з легкого конструкційного профільного матеріалу з кріпленням поздовжніх балок до поперечних за допомогою болтового з'єднання, палубу у вигляді настилу по каркасу і мотор, який відрізняється тим, що надувні балони кріпляться до палуби металевими гаками або карабінами, з'єднаними шнуром з палубою за допомогою гнучкої стрічки, прикріпленої по довжині надувного балона, при цьому катамаран має огорожу, виконану у вигляді ферм, які складаються з декількох частин жорстко з'єднаних між собою з розкосами і з'єднаними з настилом із плоских щитів у вигляді сандвіч-панелей і додатково містить знімний тканинний тент, який кріпиться до горизонтальних елементів огорожі за допомогою стійок у вигляді профільних елементів, шарнірно з'єднаних з фермою і тентом, який, в свою чергу, за рахунок знімних тканинних стін, які складаються з двох частин, з'єднаних між собою застібкою-блискавкою в носовій і кормовій частинах катамарана і містять кишеню у верхній і нижній їх частині з вставленими шнурами та петлями на кінцях і прикріплених до нього вгорі і внизу, утворює замкнутий простір над палубою у вигляді намету.

Текст

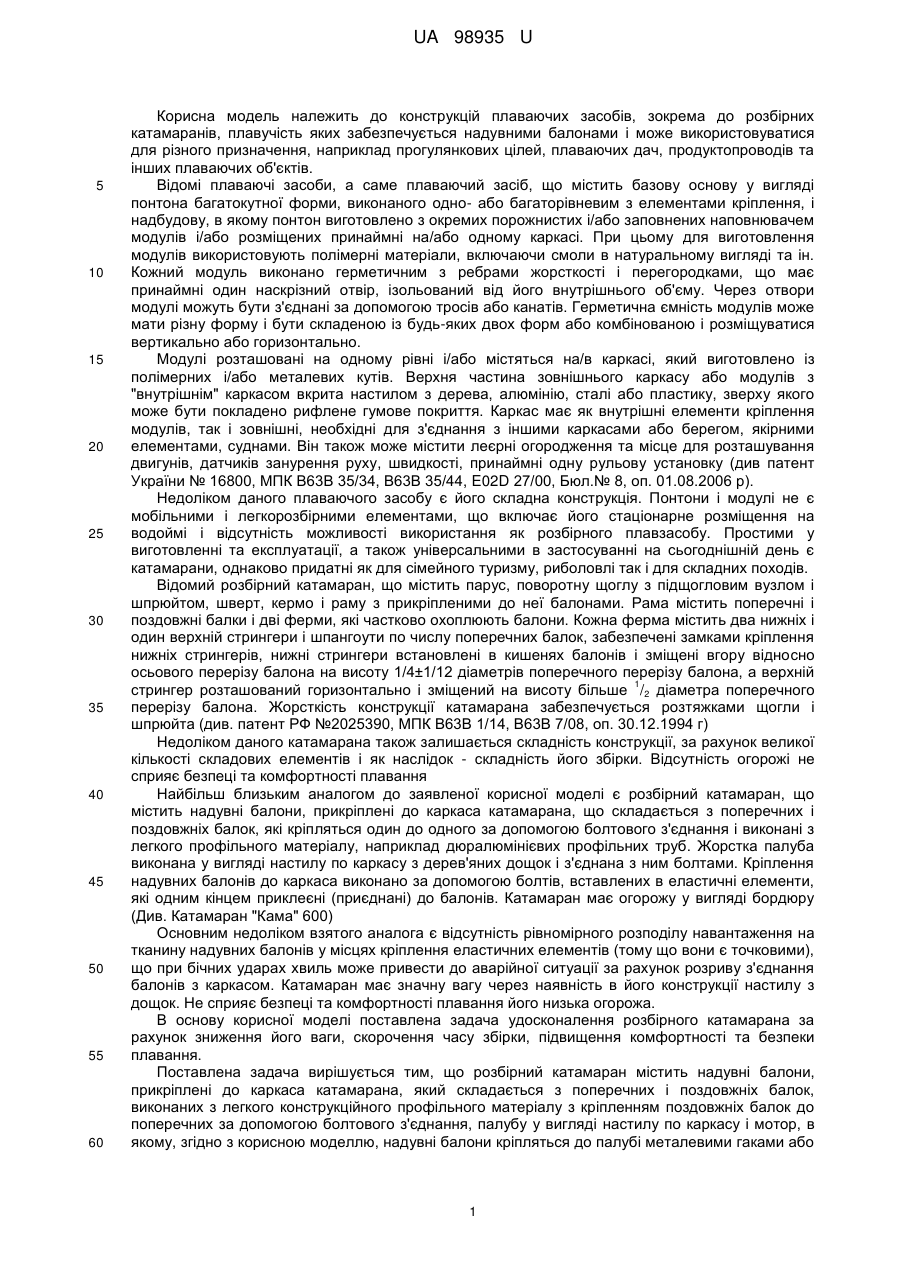

Реферат: UA 98935 U UA 98935 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до конструкцій плаваючих засобів, зокрема до розбірних катамаранів, плавучість яких забезпечується надувними балонами і може використовуватися для різного призначення, наприклад прогулянкових цілей, плаваючих дач, продуктопроводів та інших плаваючих об'єктів. Відомі плаваючі засоби, а саме плаваючий засіб, що містить базову основу у вигляді понтона багатокутної форми, виконаного одно- або багаторівневим з елементами кріплення, і надбудову, в якому понтон виготовлено з окремих порожнистих і/або заповнених наповнювачем модулів і/або розміщених принаймні на/або одному каркасі. При цьому для виготовлення модулів використовують полімерні матеріали, включаючи смоли в натуральному вигляді та ін. Кожний модуль виконано герметичним з ребрами жорсткості і перегородками, що має принаймні один наскрізний отвір, ізольований від його внутрішнього об'єму. Через отвори модулі можуть бути з'єднані за допомогою тросів або канатів. Герметична ємність модулів може мати різну форму і бути складеною із будь-яких двох форм або комбінованою і розміщуватися вертикально або горизонтально. Модулі розташовані на одному рівні і/або містяться на/в каркасі, який виготовлено із полімерних і/або металевих кутів. Верхня частина зовнішнього каркасу або модулів з "внутрішнім" каркасом вкрита настилом з дерева, алюмінію, сталі або пластику, зверху якого може бути покладено рифлене гумове покриття. Каркас має як внутрішні елементи кріплення модулів, так і зовнішні, необхідні для з'єднання з іншими каркасами або берегом, якірними елементами, суднами. Він також може містити леєрні огородження та місце для розташування двигунів, датчиків занурення руху, швидкості, принаймні одну рульову установку (див патент України № 16800, МПК В63В 35/34, В63В 35/44, E02D 27/00, Бюл.№ 8, оп. 01.08.2006 р). Недоліком даного плаваючого засобу є його складна конструкція. Понтони і модулі не є мобільними і легкорозбірними елементами, що включає його стаціонарне розміщення на водоймі і відсутність можливості використання як розбірного плавзасобу. Простими у виготовленні та експлуатації, а також універсальними в застосуванні на сьогоднішній день є катамарани, однаково придатні як для сімейного туризму, риболовлі так і для складних походів. Відомий розбірний катамаран, що містить парус, поворотну щоглу з підщогловим вузлом і шпрюйтом, шверт, кермо і раму з прикріпленими до неї балонами. Рама містить поперечні і поздовжні балки і дві ферми, які частково охоплюють балони. Кожна ферма містить два нижніх і один верхній стрингери і шпангоути по числу поперечних балок, забезпечені замками кріплення нижніх стрингерів, нижні стрингери встановлені в кишенях балонів і зміщені вгору відносно осьового перерізу балона на висоту 1/4±1/12 діаметрів поперечного перерізу балона, а верхній 1 стрингер розташований горизонтально і зміщений на висоту більше /2 діаметра поперечного перерізу балона. Жорсткість конструкції катамарана забезпечується розтяжками щогли і шпрюйта (див. патент РФ №2025390, МПК В63В 1/14, В63В 7/08, оп. 30.12.1994 г) Недоліком даного катамарана також залишається складність конструкції, за рахунок великої кількості складових елементів і як наслідок - складність його збірки. Відсутність огорожі не сприяє безпеці та комфортності плавання Найбільш близьким аналогом до заявленої корисної моделі є розбірний катамаран, що містить надувні балони, прикріплені до каркаса катамарана, що складається з поперечних і поздовжніх балок, які кріпляться один до одного за допомогою болтового з'єднання і виконані з легкого профільного матеріалу, наприклад дюралюмінієвих профільних труб. Жорстка палуба виконана у вигляді настилу по каркасу з дерев'яних дощок і з'єднана з ним болтами. Кріплення надувних балонів до каркаса виконано за допомогою болтів, вставлених в еластичні елементи, які одним кінцем приклеєні (приєднані) до балонів. Катамаран має огорожу у вигляді бордюру (Див. Катамаран "Кама" 600) Основним недоліком взятого аналога є відсутність рівномірного розподілу навантаження на тканину надувних балонів у місцях кріплення еластичних елементів (тому що вони є точковими), що при бічних ударах хвиль може привести до аварійної ситуації за рахунок розриву з'єднання балонів з каркасом. Катамаран має значну вагу через наявність в його конструкції настилу з дощок. Не сприяє безпеці та комфортності плавання його низька огорожа. В основу корисної моделі поставлена задача удосконалення розбірного катамараназа рахунок зниження його ваги, скорочення часу збірки, підвищення комфортності та безпеки плавання. Поставлена задача вирішується тим, що розбірний катамаран містить надувні балони, прикріплені до каркаса катамарана, який складається з поперечних і поздовжніх балок, виконаних з легкого конструкційного профільного матеріалу з кріпленням поздовжніх балок до поперечних за допомогою болтового з'єднання, палубу у вигляді настилу по каркасу і мотор, в якому, згідно з корисною моделлю, надувні балони кріпляться до палубі металевими гаками або 1 UA 98935 U 5 10 15 20 25 30 35 40 45 50 карабінами, з'єднаними шнуром з палубою за допомогою гнучкої стрічки, прикріпленої по довжині надувного балона, при цьому катамаран має огорожу, виконану у вигляді ферм, які складаються з декількох частин жорстко з'єднаних між собою з розкосами і з'єднаними з настилом із плоских щитів у вигляді сандвіч-панелей і додатково містить знімний тканинний тент, який кріпиться до горизонтальних елементів огорожі за допомогою стійок у вигляді профільних елементів, шарнірно з'єднаних з фермою і тентом, який, в свою чергу, за рахунок знімних тканинних стін, які складаються з двох частин, з'єднаних між собою застібкоюблискавкою в носовій і кормовій частинах катамарана і містять кишеню у верхній і нижній їх частині з вставленими шнурами та петлями на кінцях і прикріплених до нього вгорі і внизу, утворює замкнутий простір над палубою у вигляді намету. Суть корисної моделі пояснюється кресленням, де на фіг. 1 схематично зображено вигляд збоку катамарана, на фіг. 2 - його вид спереду, на фіг. 3 - вид знизу без балонів, на фіг.4 кріплення балонів Катамаран містить два надувних баллона 1, прикріплені до каркаса, що складається з поперечних 3 і поздовжніх 4 балок. Балки 3 і 4 виконані з легкого конструкційного матеріалу, наприклад профільних дюралюмінієвих труб, і кріпляться один до одного за допомогою болтового з'єднання. По каркасу виконаний настил, який утворює палубу 2. Палуба 2 виконана з плоских щитів у вигляді сандвіч-панелей, виконаних наприклад з двох жорстких листових матеріалів, з поміщеним між ними легким пористим або каркасним матеріалом. Сандвіч-панелі можуть мати внутрішні ребра жорсткості або бути виконані з жорсткого листового матеріалу з нижніми поперечними ребрами жорсткості. Надувні балони 1 кріпляться до палубі 2 металевими гаками або карабінами 5, з'єднаними шнуром 6 з палубою 2 за допомогою гнучкої стрічки 7. Гнучка стрічка 7 прикріплена до надувних балонів 1 по всій їх довжині по лінії горизонтального осьового перерізу балона або вище на 1/81/4 діаметра, і має прорізи 8 для кріплення карабінів 5 до шнура або жорсткого стрижня 9, вставленого в стрічку 7. Катамаран містить огорожу, що складається з ферм 10, які збираються з двох і більше частин, що мають розмір по периметру не більше розміру одного щита палуби 2. Ферми 10 з'єднані між собою і розкосами 11 з настилом 2. Катамаран містить знімний тканинний тент 12, який кріпиться до горизонтальних елементів ферми 10 за допомогою стійок у вигляді профільних елементів 13, шарнірно з'єднаних з фермою 10 і тентом 12, який натягнутий шнуром 13. Тент, за рахунок знімних тканинних стін 14, що складаються з двох частин, з'єднаних між собою застібкою-блискавкою (на кресленні не показано) в носовій і кормовій частинах катамарана і містять кишеню у верхній і нижній їх частині з вставленими шнурами та петлями (на кресленні не показано) на кінцях і прикріплених до нього вгорі і внизу, утворює замкнутий простір над палубою у вигляді намету. У кормовій частині катамарана дві поздовжні балки 4 з перемичкою 15 утворюють транець для кріплення човнового мотора. Запропонована конструкція катамарана забезпечує рівномірне навантаження від натягу шнура по корпусу балонів 1 і площини щита палуби 2, що виключає можливість відриву стрічки від корпуса балона і створення аварійної ситуації. Катамаран має невелику вагу завдяки застосуванню готових зібраних секцій ферм 10 з легких конструкційних матеріалів щитів палуби 2. Ферми, які складають огорожу забезпечують жорсткість конструкції катамарана і стабілізують його поперечну стійкість в разі спуску балонів та при качці. Наявність жорсткої палуби і жорсткої огорожі підвищує комфортність та безпеку плавання. Завдяки укрупненим елементам каркаса (щити палуби та секції ферм) катамаран швидко і легко збирається, маючи зручну і раціональну форму для транспортування. Габаритні розміри всіх складальних елементів катамарана не перевищують розміри одного плоского щита палуби, що дозволяє скласти всі складові елементи один на інший і перевозити катамаран в розібраному стані на багажнику малолітражного легкового автомобіля, з урахуванням вимог Правил Дорожнього Руху. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Розбірний катамаран, що містить надувні балони, прикріплені до каркаса катамарана, який складається з поперечних і поздовжніх балок, виконаних з легкого конструкційного профільного матеріалу з кріпленням поздовжніх балок до поперечних за допомогою болтового з'єднання, палубу у вигляді настилу по каркасу і мотор, який відрізняється тим, що надувні балони кріпляться до палуби металевими гаками або карабінами, з'єднаними шнуром з палубою за допомогою гнучкої стрічки, прикріпленої по довжині надувного балона, при цьому катамаран має огорожу, виконану у вигляді ферм, які складаються з декількох частин жорстко з'єднаних 2 UA 98935 U 5 між собою з розкосами і з'єднаними з настилом із плоских щитів у вигляді сандвіч-панелей і додатково містить знімний тканинний тент, який кріпиться до горизонтальних елементів огорожі за допомогою стійок у вигляді профільних елементів, шарнірно з'єднаних з фермою і тентом, який, в свою чергу, за рахунок знімних тканинних стін, які складаються з двох частин, з'єднаних між собою застібкою-блискавкою в носовій і кормовій частинах катамарана і містять кишеню у верхній і нижній їх частині з вставленими шнурами та петлями на кінцях і прикріплених до нього вгорі і внизу, утворює замкнутий простір над палубою у вигляді намету. 3 UA 98935 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 4

Дивитися

Додаткова інформація

МПК / Мітки

МПК: B63B 35/34

Мітки: катамаран, розбірний
