Пристрій для зменшення енергії горизонтального потоку урагану

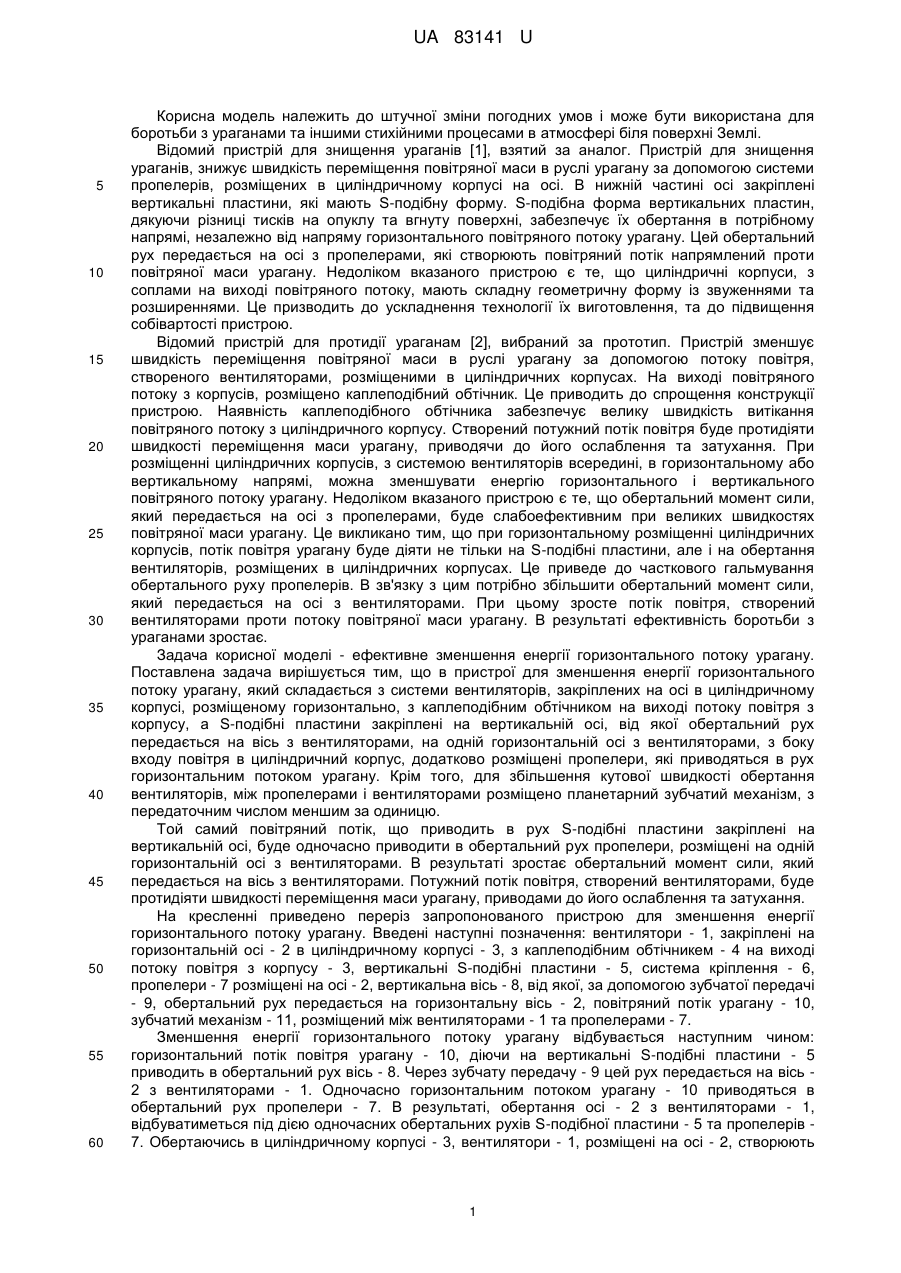

Реферат: UA 83141 U UA 83141 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до штучної зміни погодних умов і може бути використана для боротьби з ураганами та іншими стихійними процесами в атмосфері біля поверхні Землі. Відомий пристрій для знищення ураганів [1], взятий за аналог. Пристрій для знищення ураганів, знижує швидкість переміщення повітряної маси в руслі урагану за допомогою системи пропелерів, розміщених в циліндричному корпусі на осі. В нижній частині осі закріплені вертикальні пластини, які мають S-подібну форму. S-подібна форма вертикальних пластин, дякуючи різниці тисків на опуклу та вгнуту поверхні, забезпечує їх обертання в потрібному напрямі, незалежно від напряму горизонтального повітряного потоку урагану. Цей обертальний рух передається на осі з пропелерами, які створюють повітряний потік напрямлений проти повітряної маси урагану. Недоліком вказаного пристрою є те, що циліндричні корпуси, з соплами на виході повітряного потоку, мають складну геометричну форму із звуженнями та розширеннями. Це призводить до ускладнення технології їх виготовлення, та до підвищення собівартості пристрою. Відомий пристрій для протидії ураганам [2], вибраний за прототип. Пристрій зменшує швидкість переміщення повітряної маси в руслі урагану за допомогою потоку повітря, створеного вентиляторами, розміщеними в циліндричних корпусах. На виході повітряного потоку з корпусів, розміщено каплеподібний обтічник. Це приводить до спрощення конструкції пристрою. Наявність каплеподібного обтічника забезпечує велику швидкість витікання повітряного потоку з циліндричного корпусу. Створений потужний потік повітря буде протидіяти швидкості переміщення маси урагану, приводячи до його ослаблення та затухання. При розміщенні циліндричних корпусів, з системою вентиляторів всередині, в горизонтальному або вертикальному напрямі, можна зменшувати енергію горизонтального і вертикального повітряного потоку урагану. Недоліком вказаного пристрою є те, що обертальний момент сили, який передається на осі з пропелерами, буде слабоефективним при великих швидкостях повітряної маси урагану. Це викликано тим, що при горизонтальному розміщенні циліндричних корпусів, потік повітря урагану буде діяти не тільки на S-подібні пластини, але і на обертання вентиляторів, розміщених в циліндричних корпусах. Це приведе до часткового гальмування обертального руху пропелерів. В зв'язку з цим потрібно збільшити обертальний момент сили, який передається на осі з вентиляторами. При цьому зросте потік повітря, створений вентиляторами проти потоку повітряної маси урагану. В результаті ефективність боротьби з ураганами зростає. Задача корисної моделі - ефективне зменшення енергії горизонтального потоку урагану. Поставлена задача вирішується тим, що в пристрої для зменшення енергії горизонтального потоку урагану, який складається з системи вентиляторів, закріплених на осі в циліндричному корпусі, розміщеному горизонтально, з каплеподібним обтічником на виході потоку повітря з корпусу, а S-подібні пластини закріплені на вертикальній осі, від якої обертальний рух передається на вісь з вентиляторами, на одній горизонтальній осі з вентиляторами, з боку входу повітря в циліндричний корпус, додатково розміщені пропелери, які приводяться в рух горизонтальним потоком урагану. Крім того, для збільшення кутової швидкості обертання вентиляторів, між пропелерами і вентиляторами розміщено планетарний зубчатий механізм, з передаточним числом меншим за одиницю. Той самий повітряний потік, що приводить в рух S-подібні пластини закріплені на вертикальній осі, буде одночасно приводити в обертальний рух пропелери, розміщені на одній горизонтальній осі з вентиляторами. В результаті зростає обертальний момент сили, який передається на вісь з вентиляторами. Потужний потік повітря, створений вентиляторами, буде протидіяти швидкості переміщення маси урагану, приводами до його ослаблення та затухання. На кресленні приведено переріз запропонованого пристрою для зменшення енергії горизонтального потоку урагану. Введені наступні позначення: вентилятори - 1, закріплені на горизонтальній осі - 2 в циліндричному корпусі - 3, з каплеподібним обтічникем - 4 на виході потоку повітря з корпусу - 3, вертикальні S-подібні пластини - 5, система кріплення - 6, пропелери - 7 розміщені на осі - 2, вертикальна вісь - 8, від якої, за допомогою зубчатої передачі - 9, обертальний рух передається на горизонтальну вісь - 2, повітряний потік урагану - 10, зубчатиймеханізм - 11, розміщений між вентиляторами - 1 та пропелерами - 7. Зменшення енергії горизонтального потоку урагану відбувається наступним чином: горизонтальний потік повітря урагану - 10, діючи на вертикальні S-подібні пластини - 5 приводить в обертальний рух вісь - 8. Через зубчату передачу - 9 цей рух передається на вісь 2 з вентиляторами - 1. Одночасно горизонтальним потоком урагану - 10 приводяться в обертальний рух пропелери - 7. В результаті, обертання осі - 2 з вентиляторами - 1, відбуватиметься під дією одночасних обертальних рухів S-подібної пластини - 5 та пропелерів 7. Обертаючись в циліндричному корпусі - 3, вентилятори - 1, розміщені на осі - 2, створюють 1 UA 83141 U 5 10 15 20 25 потужний потік повітря направлений вздовж каплеподібного обтічника - 4 проти потоку урагану 10. В результаті швидкість повітряного потоку урагану суттєво зменшується, приводячи до його ослаблення. Змінюючи поперечний переріз каплеподібного обтічника, можна змінювати швидкість витікання повітряного потоку на виході з циліндричного корпусу. Крім того, для збільшення кутової швидкості обертання вентиляторів, між пропелерами - 7 і вентиляторами - 1 розміщено планетарний зубчатий механізм - 11, з передаточним числом, меншим за одиницю. Підбираючи зубчаті шестерні передачі - 9 та планетарного механізму - 11, можна суттєво збільшувати швидкість обертання вентиляторів - 1. Таким чином, використання додаткових пропелерів - 1, розміщених на осі - 2, та планетарного зубчатого механізму - 11, приведе до збільшення величини енергії яка передається на осі з вентиляторами -1. Це приводить до збільшення швидкості обертання вентиляторів - 1. Той самий повітряний потік урагану, що приводить в рух S-подібні пластини, одночасно буде приводити в обертальний рух пропелери, розміщені на одній горизонтальній осі з вентиляторами. В результаті зростає обертальний момент сили, який передається на вісь з вентиляторами. При цьому зростає потік повітря створений вентиляторами, який буде протидіяти швидкості переміщення маси урагану. В результаті відбувається підвищення ефективності боротьби з ураганами, та зменшення їх руйнівної сили. Використання сукупності циліндричних корпусів, з пропелерами всередині, які розміщені горизонтально, дає можливість зменшувати енергію горизонтального повітряного потоку урагану. Все це приводить до зменшення руйнівної сили ураганів, що сприяє заощадженню гігантських фінансів та збереженню людського життя. Джерела інформації: [1]. Бернацький В.А. Пристрій для знищення ураганів. Патент України на корисну модель № 55370 від 10.12.2010 р. (Заявка № 201007235 від 11.06.2010 р.) [2]. Бернацький В.А. Пристрій для протидії ураганам. Патент України на корисну модель № 59707 від 25.05.2011 р. (Заявка № 201013478 від 15.11.2010 р.) ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Пристрій для зменшення енергії горизонтального потоку урагану, що містить систему вентиляторів, закріплених на осі в циліндричному корпусі, розміщеному горизонтально, з каплеподібним обтічником на виході потоку повітря з корпусу, a S-подібні пластини закріплені на вертикальній осі, від якої обертальний рух передається на вісь з вентиляторами, який відрізняється тим, що на одній горизонтальній осі з вентиляторами, з боку входу повітря в циліндричний корпус, додатково розміщені пропелери, які приводяться в рух горизонтальним потоком урагану, між вентиляторами та пропелерами пристрою розміщено планетарний зубчатий механізм, з передаточним числом, меншим за одиницю. 2 UA 83141 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
