Пристрій для регулювання конденсаторів пару, що охолоджуються повітрям

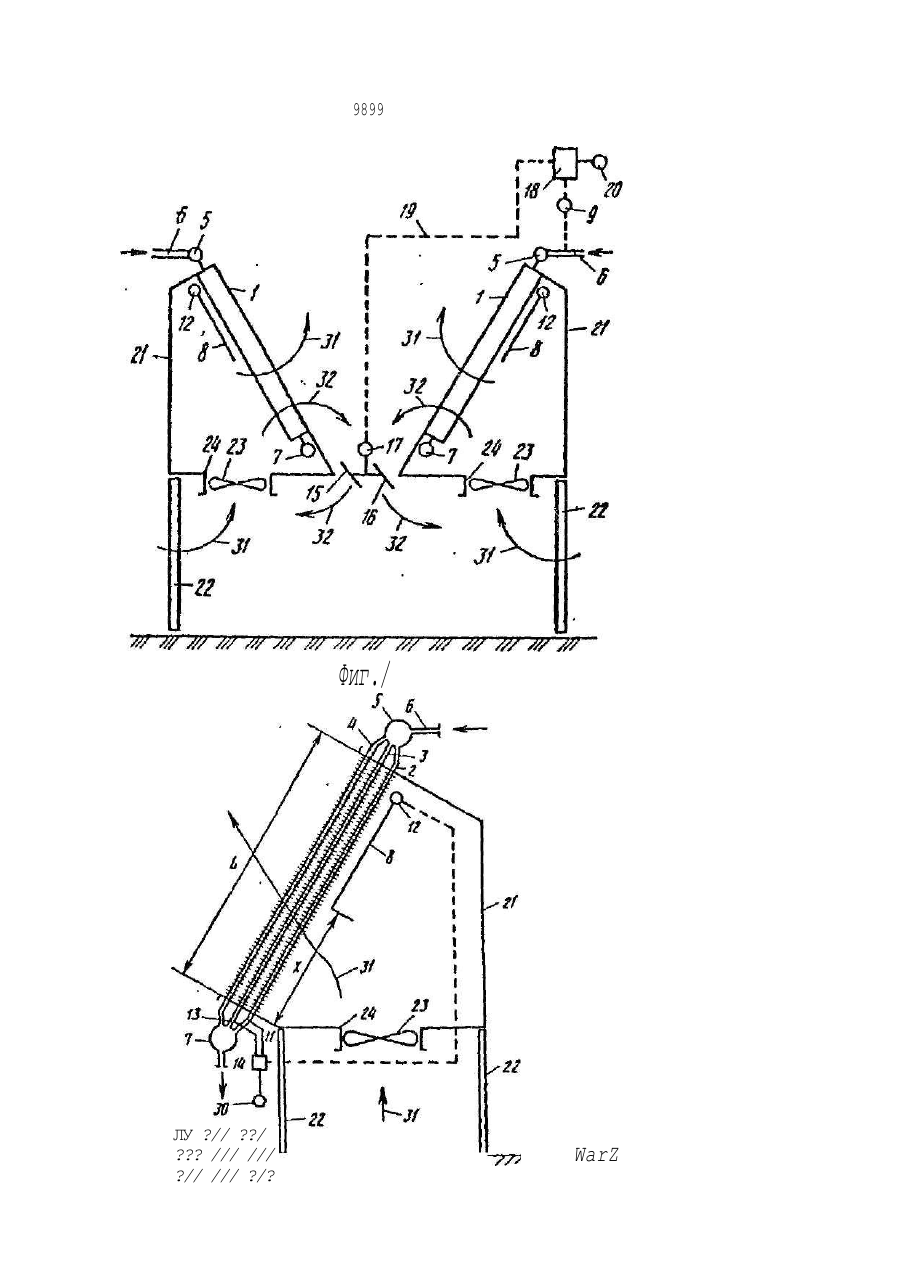

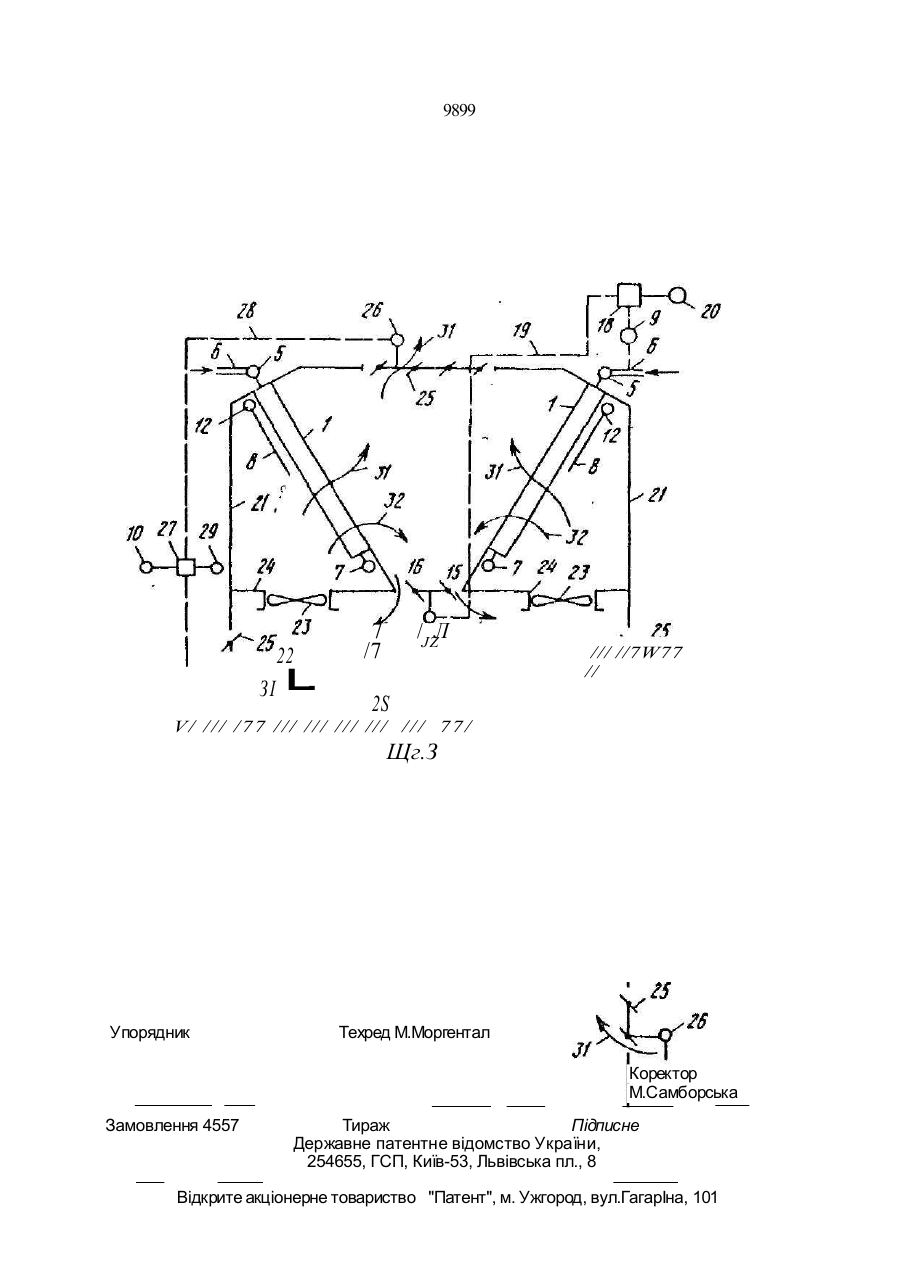

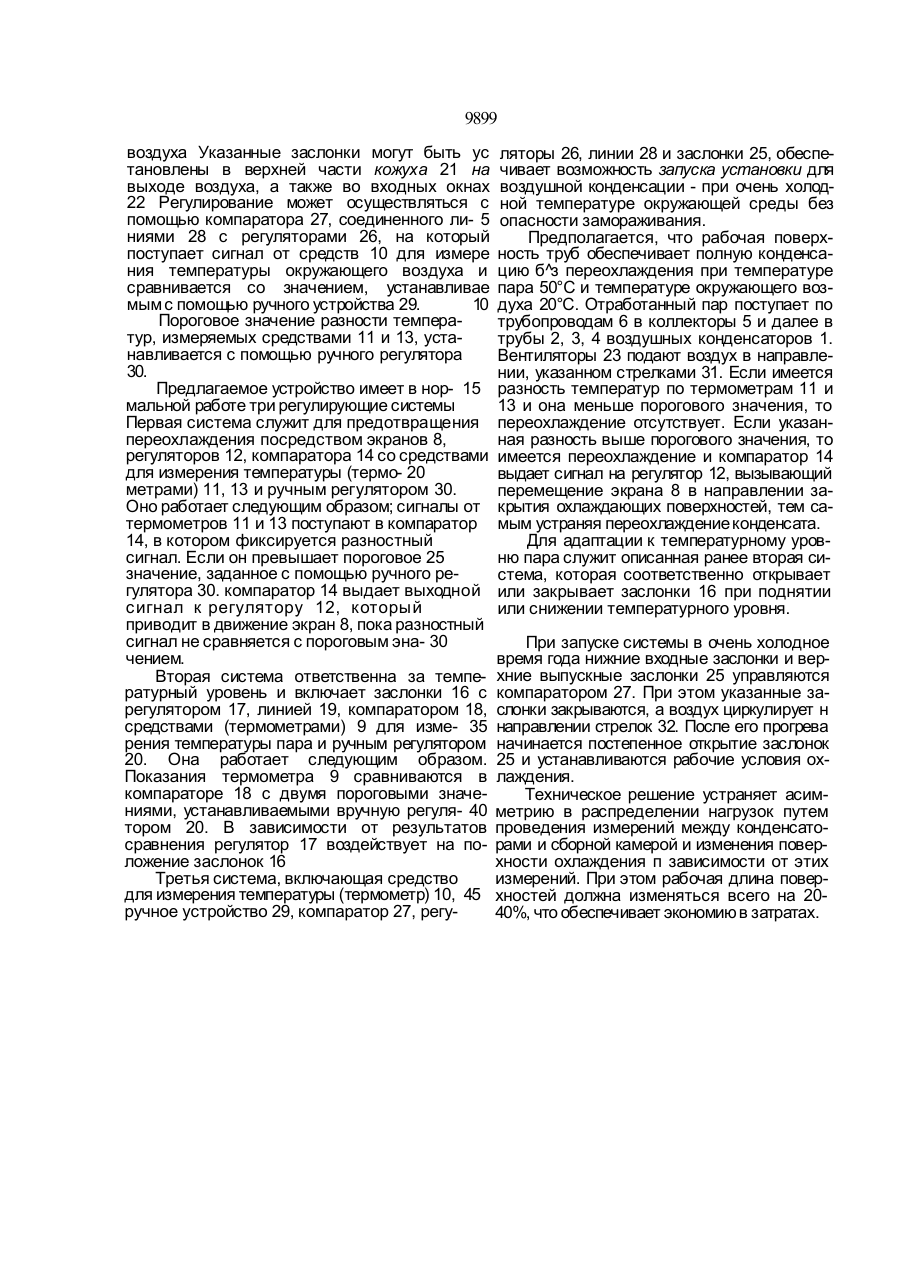

(19) *~*ГЛ (И) (5i>5 F28B 11/00 (П) ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО НА ВИНАХІД (54) ПРИСТРІЙ ДЛЯ РЕГУЛЮВАННЯ КОНДЕНСАТОРІВ ПАРИ, ЩО ОХОЛОДЖУЮТЬСЯ ПОВІТРЯМ (20) 94311522, 28.09 93 (21)4613853/SU (22) 19 04 89 (46)30 09 96 Бюл. tsb3 (56) Патент США № 4450899, кл. F 28 В 11 /00, 1984 (71) ЕнергіагаздалкодашІ Інтезет(НІІ) (72) Д'єрдь Палфалві (HU), Янош Бодаш(HU). Іштван Папп (HU) (73) ЕнергіагаздалкодашІ PT(HU) (57) 1. Устройство для регулирования воздухоохлэждаемых конденсаторов пара, в част ности отработанного пара турбин электростанций, имеющих по крайней мере два ряда труб, параллельно включенных по пару и конденсату, с экранами, изменяющи ми поверхность охлаждения последних, со держащее средства для измерения температуры пара, окружающего воздуха и конденсата и регуляторы положения экра нов, о т л и ч а ю щ е е с я тем. что устройство дополнительно содержит к омпаратор, а средства для измерения температуры кон денсата установлены на ни: ;нем участке одного из последующих рядов труб, предпоч тительно второго ряда, и подключены к компаратору, соединенному выходом с регуляторами положения экранов 2. Устройство поп 1 , о т л и ч а ю щ е е с я тем, что при и-образнок$ размещении охлаждающих труб и наличии проема между ними для рециркуляции воздуха, она снаб жено заслонками с регуляторами их положе ния, а к последним подключены средства для измерения температуры пара, 3. Устройство по пп. 1 и 2, о т л и ч а ю щ е е с я тем, что оно снабжено заслонками для изменения подачи и отвода охлаждающэго воздуха с регуляторами их положения, к которым подключены средства для измер ния температуры окружающего воздуха 4. Устройство по пп, 1-3, о т л и ч а ю щ е е с я тем, что регуляторы положения экранов и регуляторы положения заслонок снабжены ручными регулирующими средст вами. Изобретение относится к установкам для воздушной конденсации пара, в частности, отработанного пара турбин электростанций конденсаторах предлагались различные меры Самым простым средством предотвра щения замер анид является частичная конденсация napj так, как это описано в пат США fsfc 3705621. Очевидно, что при этом не полностью используется производительность конденсаторов, Возможно осущесте ление контроля температуры конденсата, вы екающего из первого ряда труб Если эта температура становится ниже определенной величины, то охлаждение уменьшают, например путем изменения раЬоты вентиля В известных конструкциях воздухоохлаждаемых конденсаторов возможно нежелательное переохлаждение пара Это приводит к термодинамическим потерям и может вызвать опасность замерзания при низких температурах о* ружаощего воздуха, что приводит к повреждениям труб. Для устранения возможности замерзания воды в 9899 тора (пат. США N? 4177859). Вместо регулирования работы вентилятора можно использовать дросселирование и рециркуляцию воздушного потока а не его уменьшение. С этой целью используют шторки, пригодные 5 для экранирования воздушных конденсаторов, причем степеньэкранирования зависит от температуры конденсата, окружающей среды и входящего пара. Вследствие рециркуляции охлаждающие трубы первого ряда 10 обдуваются сравнительно более теплым воздухом. Такая установка для воздушной конденсации описана в пат. США № 4450899 (прототип). Вместе с тем, указанное устройство не позволяет предотвратить переох- 15 лаждение достаточно экономичным образом. Целью настоящего изобретения является повьииение эффективности и надежности работы воздухоохлаждаемых конденсато- 20 ров путем предотвращения переохлаждения конденсата. Основная идея изобретения основана на том обстоятельстве, что переохлаждение может быть обнаружено путем сравнения 25 температур конденсатов, вытекающих из первого и последующих рядов труб, предпочтительно из первого и второго рядов. При работе установки в заданных рабочих условиях указанная разница температур 30 равна нулю. В условиях неравномерной нагрузки, например возникающей вследствие разницы в параметрах вентиляторов, возможно переохлаждение, и возникает разница температур. Выравнивание параметров 35 происходит под действием регуляторов, на которых воздействует сигнал от термопар. Цель изобретения достигается тем, что устройство для регулирования воздухоохлаждаемых конденсаторов пара, имеющих 40 по крайней мере два ряда труб, параллельно включенных по пару и конденсату, с экранами, изменяющими поверхность охлаждения последних, содержащее средства для измерения температуры пара, окружающего воз- 45 духа и конденсата, и регуляторы положения экранов, дополнительно снабжено компаратором, а средства для измерения температуры конденсата установлены на нижнем участке одного из последующих рядов труб, 50 предпочтительно второго ряда, и подключены к компаратору, соединенному выходом с регулятором положения экранов. При U-образом размещении охлаждающих труб и наличии п рое ма ме жду н ими д ля 55 рециркуляции воздуха устройство может быть снабжено заслонками с регуляторами их положения и к последним подключены средства для измерения температуры пара. Устройство может быть снабжено заслонка ми для изменения подачи и отвода охлаждающего воздуха с регуляторами их положения, к которым подключены средства для измерения температуры охлаждающего воздуха. Регуляторы положения экранов и регуляторы положения заслонок могут быть снабжены ручными регулирующими средствами. На фиг 1 схематично показана конструкция устройства при U-образном размещении охлаждающих труб; на фиг. 2 представлен элемент конденсатора; на фиг. 3 - конструкция устройства с дополнительными регуляторами. Устройство для регулирования воздухоохлаждаемых конденсаторов 1 содержит несколько рядов труб (например 2,3 и 4 на фиг. 2), параллельно включенных по пару и конденсату. Указанное оключение достигается путем установки паровых коллекторов 5 с соответствующими трубопроводами 6 подвода пара и собирающих камер 7. Трубы снабжены экранами 8 изменяющими поверхность охлаждения. Устройство содержит средства 9 для измерения температуры пара, средства 10 для измерения температуры окружающего воздуха и средства 11 для измерения температуры конденсата. Устройство снабжено регуляторами 12 положения экранов. Дополнительные средства 13 для измерения температуры конденсата установлены на нижнем участке одного из последующих рядов труб, предпочтительно второго ряда и подключены совместно со средствами 11 к компаратору 14, соединенному выходом с регулятором 12 положения экранов. При U-образном размещении труб между конденсаторами 1 выполнен проем 15. В указанном проеме 15 установлены заслонки 16 с регуляторами 17 их положения, к которым подключены средства 9 для измерения температуры пара. Регулирование может осуществляться с помощью компаратора 18, соединенного линией 19 с регуляторами 17, на который поступает сигнал от средств 9 для измерения температур пара и сравнивается со значением, устанавливаемым с помощью ручного регулятора 20. Воздухоохлаждаемые конденсаторы 1 установлены в кожухе 21, соединенном в верхней части с конденсаторами. В нижней части кожуха 21 выполнены входные окна 22, посредством которых воздух подается на вход вентиляторов 23, установленных в проемах 24. Устройство может быть снабжено заслонками 25 для изменения подачи охлаждающего воздуха с регуляторами 26 их положения, к которым подключены средства 10 для измерения температуры окружающего 9899 воздуха Указанные заслонки могут быть ус тановлены в верхней части кожуха 21 на выходе воздуха, а также во входных окнах 22 Регулирование может осуществляться с помощью компаратора 27, соединенного ли- 5 ниями 28 с регуляторами 26, на который поступает сигнал от средств 10 для измере ния температуры окружающего воздуха и сравнивается со значением, устанавливае мым с помощью ручного устройства 29. 10 Пороговое значение разности температур, измеряемых средствами 11 и 13, устанавливается с помощью ручного регулятора 30. Предлагаемое устройство имеет в нор- 15 мальной работе три регулирующие системы Первая система служит для предотвращения переохлаждения посредством экранов 8, регуляторов 12, компаратора 14 со средствами для измерения температуры (термо- 20 метрами) 11, 13 и ручным регулятором 30. Оно работает следующим образом; сигналы от термометров 11 и 13 поступают в компаратор 14, в котором фиксируется разностный сигнал. Если он превышает пороговое 25 значение, заданное с помощью ручного регулятора 30. компаратор 14 выдает выходной сигнал к регулятору 12, который приводит в движение экран 8, пока разностный сигнал не сравняется с пороговым эна- 30 чением. Вторая система ответственна за температурный уровень и включает заслонки 16 с регулятором 17, линией 19, компаратором 18, средствами (термометрами) 9 для изме- 35 рения температуры пара и ручным регулятором 20. Она работает следующим образом. Показания термометра 9 сравниваются в компараторе 18 с двумя пороговыми значениями, устанавливаемыми вручную регуля- 40 тором 20. В зависимости от результатов сравнения регулятор 17 воздействует на положение заслонок 16 Третья система, включающая средство для измерения температуры (термометр) 10, 45 ручное устройство 29, компаратор 27, регу ляторы 26, линии 28 и заслонки 25, обеспечивает возможность запуска установки для воздушной конденсации - при очень холодной температуре окружающей среды без опасности замораживания. Предполагается, что рабочая поверхность труб обеспечивает полную конденсацию б^з переохлаждения при температуре пара 50°С и температуре окружающего воздуха 20°С. Отработанный пар поступает по трубопроводам 6 в коллекторы 5 и далее в трубы 2, 3, 4 воздушных конденсаторов 1. Вентиляторы 23 подают воздух в направлении, указанном стрелками 31. Если имеется разность температур по термометрам 11 и 13 и она меньше порогового значения, то переохлаждение отсутствует. Если указанная разность выше порогового значения, то имеется переохлаждение и компаратор 14 выдает сигнал на регулятор 12, вызывающий перемещение экрана 8 в направлении закрытия охлаждающих поверхностей, тем самым устраняя переохлаждение конденсата. Для адаптации к температурному уровню пара служит описанная ранее вторая система, которая соответственно открывает или закрывает заслонки 16 при поднятии или снижении температурного уровня. При запуске системы в очень холодное время года нижние входные заслонки и верхние выпускные заслонки 25 управляются компаратором 27. При этом указанные заслонки закрываются, а воздух циркулирует н направлении стрелок 32. После его прогрева начинается постепенное открытие заслонок 25 и устанавливаются рабочие условия охлаждения. Техническое решение устраняет асимметрию в распределении нагрузок путем проведения измерений между конденсаторами и сборной камерой и изменения поверхности охлаждения п зависимости от этих измерений. При этом рабочая длина поверхностей должна изменяться всего на 2040%, что обеспечивает экономию в затратах. 9899 Фиг./ ЛУ ?// ??/ ??? /// /// ?// /// ?/? WarZ 9899 22 ЗІ L. 7 /7 /JZ Л /// //7W77 // 2S V/ /// /77 /// /// /// /// /// 77/ Щг.З Упорядник Техред М.Моргентал Коректор М.Самборська Замовлення 4557 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
