Відцентровий асинхронний насос

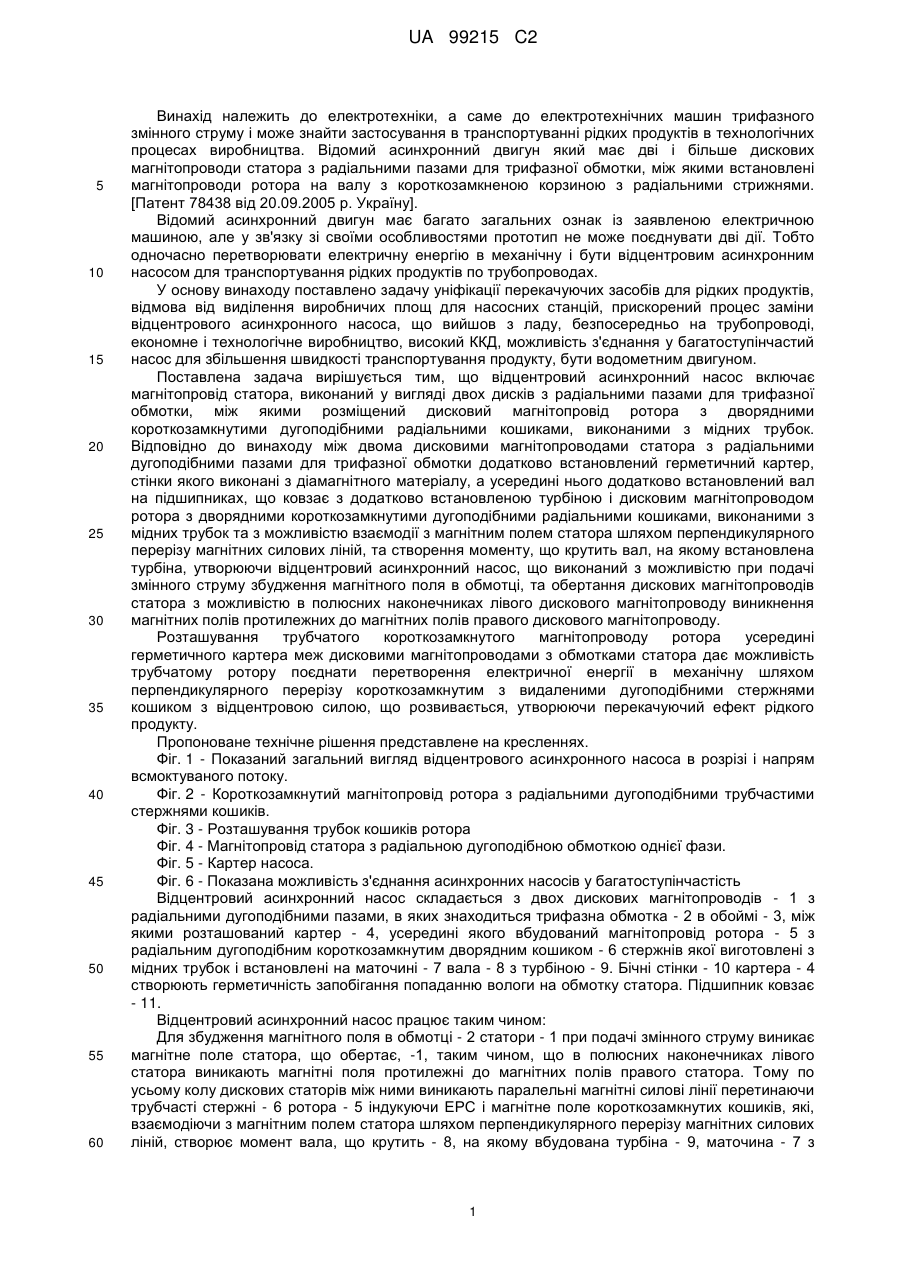

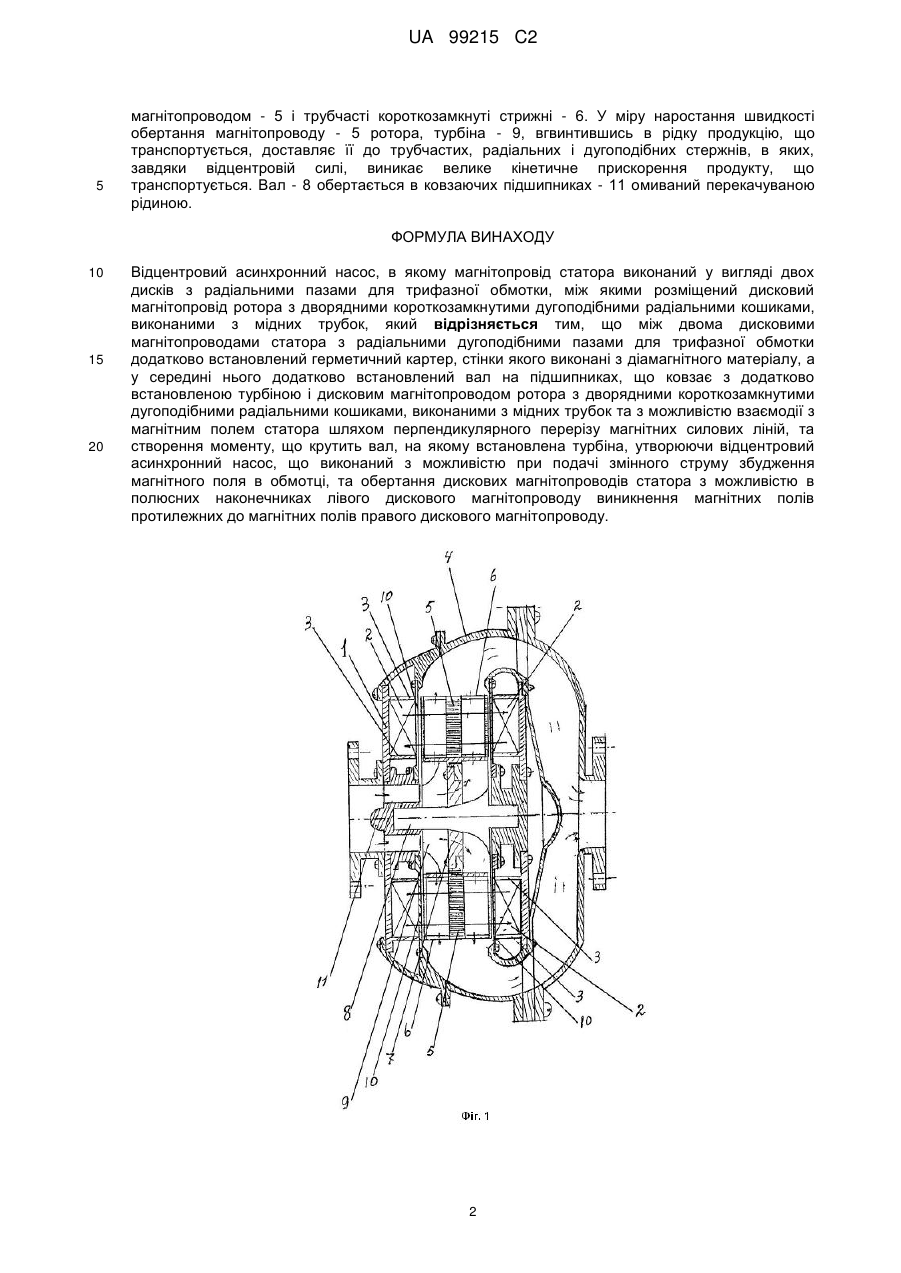

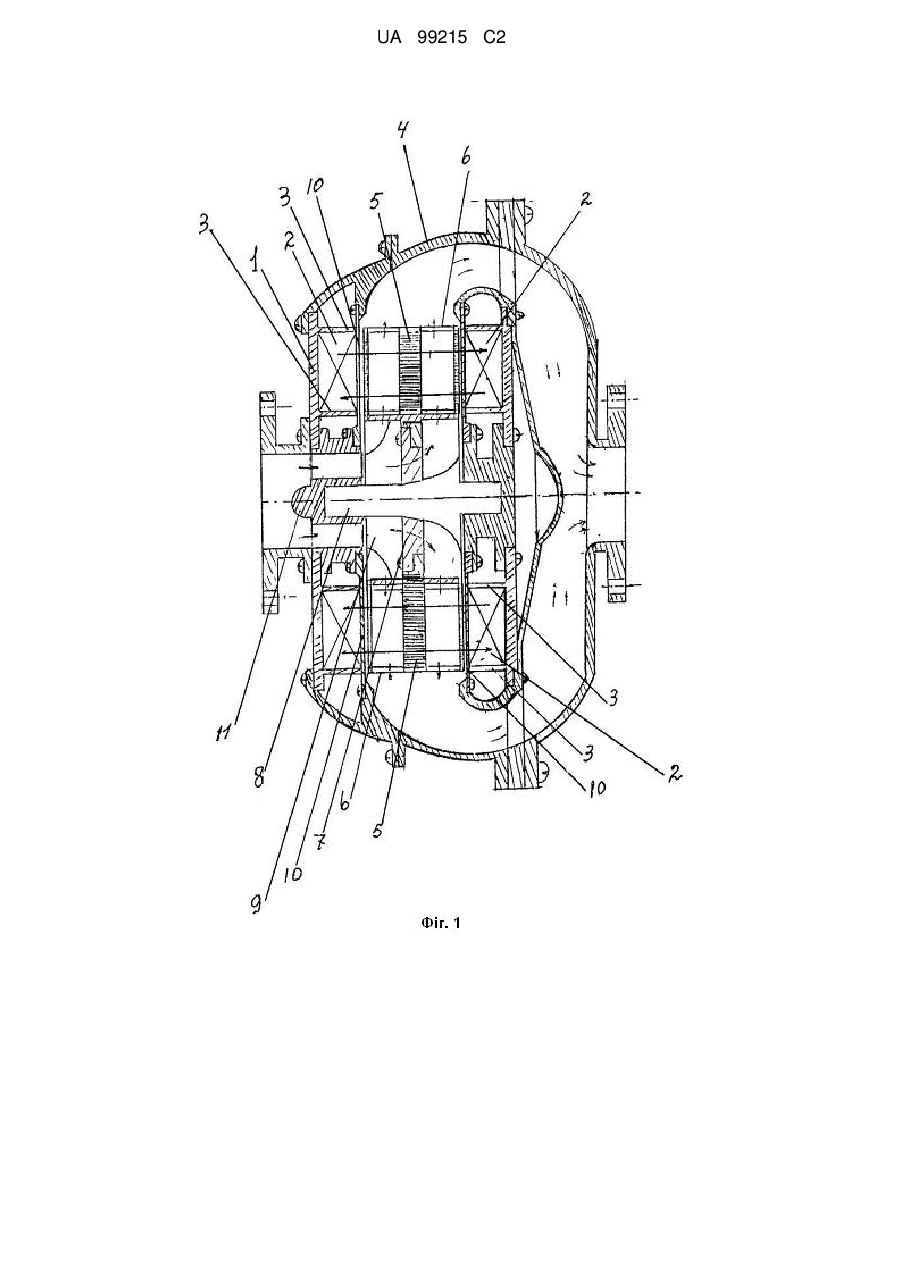

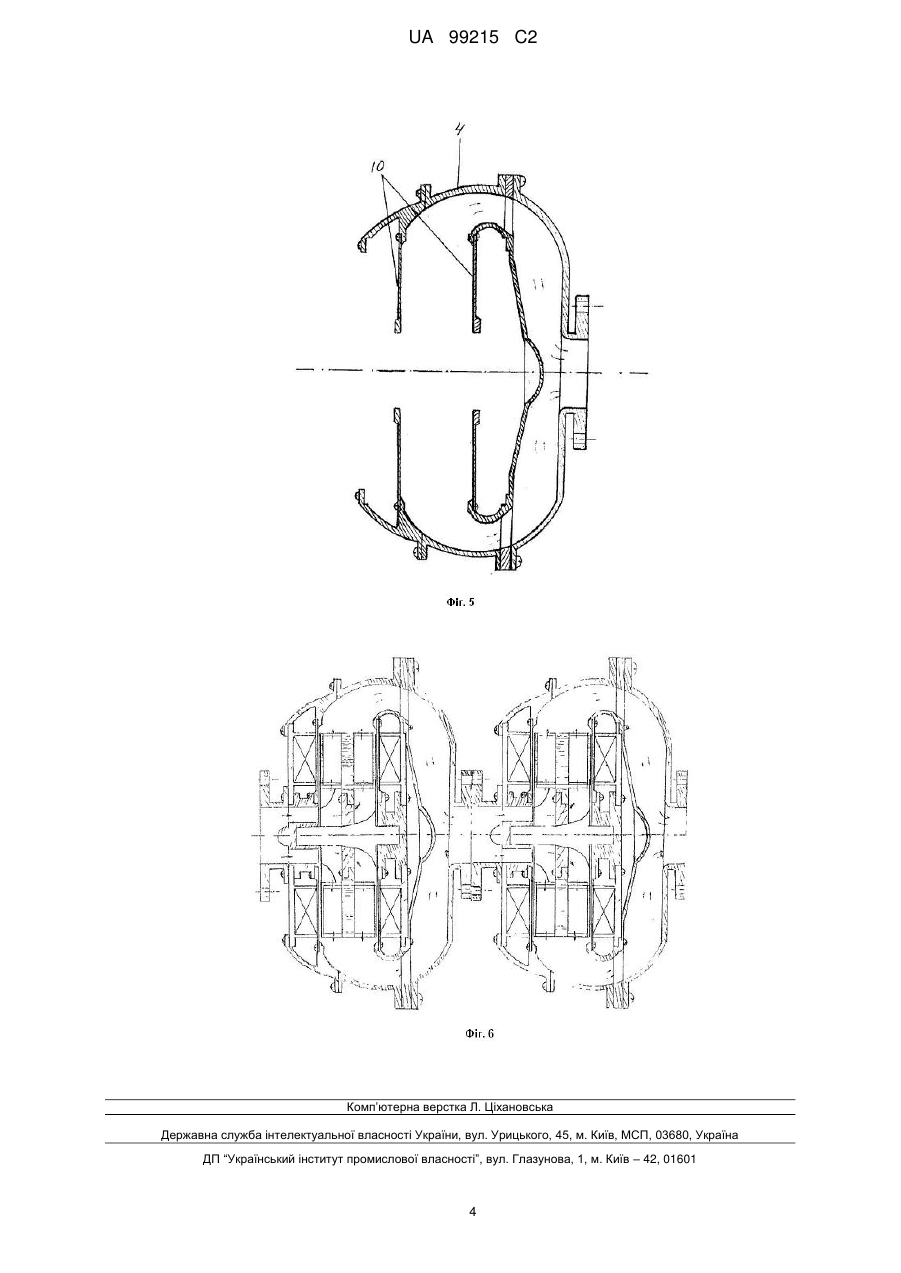

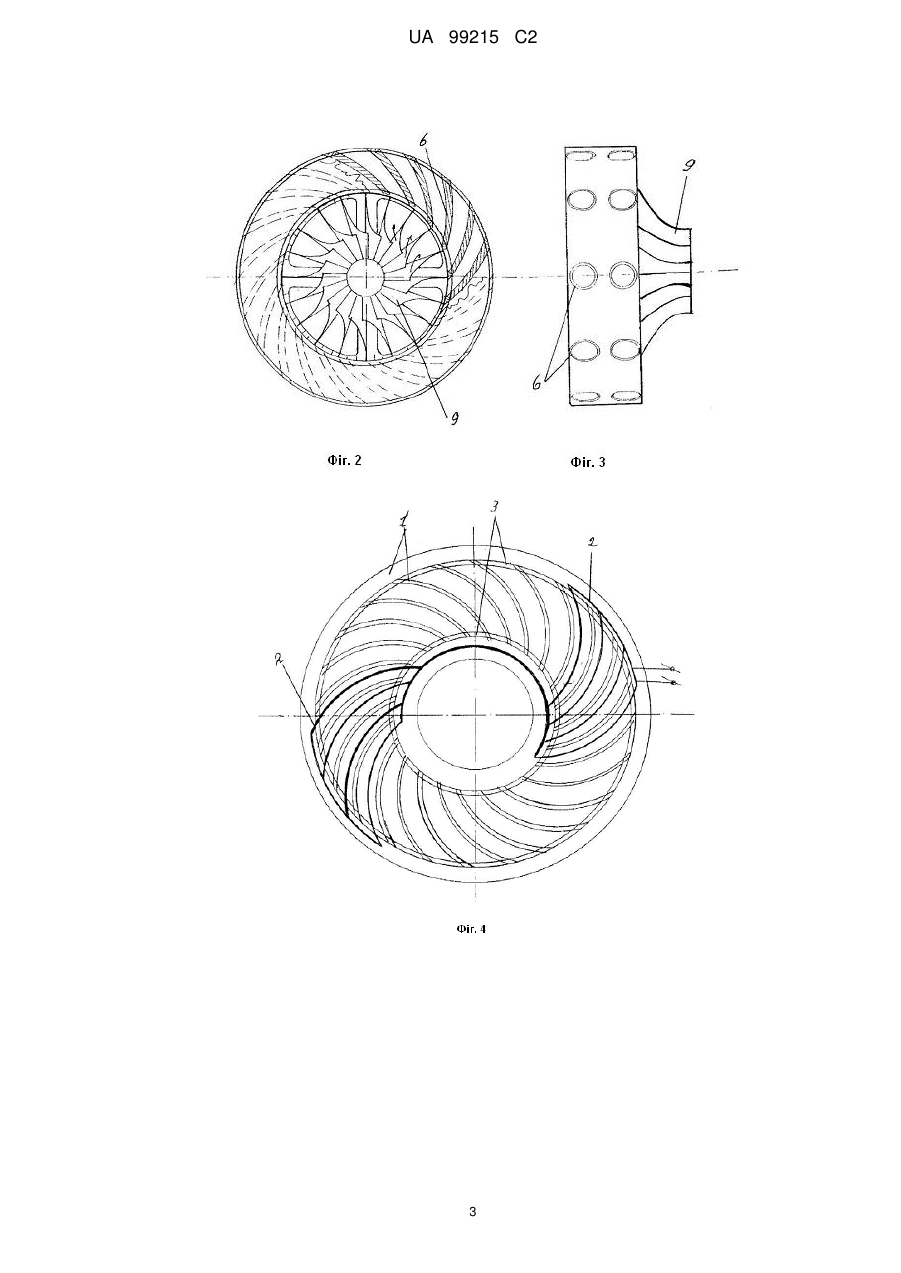

Реферат: Відцентровий асинхронний насос, в якому магнітопровід статора виконаний у вигляді двох дисків з радіальними пазами для трифазної обмотки, між якими розміщений дисковий магнітопровід ротора з дворядними короткозамкнутими дугоподібними радіальними кошиками, виконаними з мідних трубок. Між двома дисковими магнітопроводами статора з радіальними дугоподібними пазами для трифазної обмотки додатково встановлений герметичний картер, а усередині нього додатково встановлений вал на підшипниках, що ковзає з додатково встановленою турбіною і дисковим магнітопроводом ротора з дворядними короткозамкнутими дугоподібними радіальними кошиками. UA 99215 C2 (12) UA 99215 C2 UA 99215 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до електротехніки, а саме до електротехнічних машин трифазного змінного струму і може знайти застосування в транспортуванні рідких продуктів в технологічних процесах виробництва. Відомий асинхронний двигун який має дві і більше дискових магнітопроводи статора з радіальними пазами для трифазної обмотки, між якими встановлені магнітопроводи ротора на валу з короткозамкненою корзиною з радіальними стрижнями. [Патент 78438 від 20.09.2005 р. Україну]. Відомий асинхронний двигун має багато загальних ознак із заявленою електричною машиною, але у зв'язку зі своїми особливостями прототип не може поєднувати дві дії. Тобто одночасно перетворювати електричну енергію в механічну і бути відцентровим асинхронним насосом для транспортування рідких продуктів по трубопроводах. У основу винаходу поставлено задачу уніфікації перекачуючих засобів для рідких продуктів, відмова від виділення виробничих площ для насосних станцій, прискорений процес заміни відцентрового асинхронного насоса, що вийшов з ладу, безпосередньо на трубопроводі, економне і технологічне виробництво, високий ККД, можливість з'єднання у багатоступінчастий насос для збільшення швидкості транспортування продукту, бути водометним двигуном. Поставлена задача вирішується тим, що відцентровий асинхронний насос включає магнітопровід статора, виконаний у вигляді двох дисків з радіальними пазами для трифазної обмотки, між якими розміщений дисковий магнітопровід ротора з дворядними короткозамкнутими дугоподібними радіальними кошиками, виконаними з мідних трубок. Відповідно до винаходу між двома дисковими магнітопроводами статора з радіальними дугоподібними пазами для трифазної обмотки додатково встановлений герметичний картер, стінки якого виконані з діамагнітного матеріалу, а усередині нього додатково встановлений вал на підшипниках, що ковзає з додатково встановленою турбіною і дисковим магнітопроводом ротора з дворядними короткозамкнутими дугоподібними радіальними кошиками, виконаними з мідних трубок та з можливістю взаємодії з магнітним полем статора шляхом перпендикулярного перерізу магнітних силових ліній, та створення моменту, що крутить вал, на якому встановлена турбіна, утворюючи відцентровий асинхронний насос, що виконаний з можливістю при подачі змінного струму збудження магнітного поля в обмотці, та обертання дискових магнітопроводів статора з можливістю в полюсних наконечниках лівого дискового магнітопроводу виникнення магнітних полів протилежних до магнітних полів правого дискового магнітопроводу. Розташування трубчатого короткозамкнутого магнітопроводу ротора усередині герметичного картера меж дисковими магнітопроводами з обмотками статора дає можливість трубчатому ротору поєднати перетворення електричної енергії в механічну шляхом перпендикулярного перерізу короткозамкнутим з видаленими дугоподібними стержнями кошиком з відцентровою силою, що розвивається, утворюючи перекачуючий ефект рідкого продукту. Пропоноване технічне рішення представлене на кресленнях. Фіг. 1 - Показаний загальний вигляд відцентрового асинхронного насоса в розрізі і напрям всмоктуваного потоку. Фіг. 2 - Короткозамкнутий магнітопровід ротора з радіальними дугоподібними трубчастими стержнями кошиків. Фіг. 3 - Розташування трубок кошиків ротора Фіг. 4 - Магнітопровід статора з радіальною дугоподібною обмоткою однієї фази. Фіг. 5 - Картер насоса. Фіг. 6 - Показана можливість з'єднання асинхронних насосів у багатоступінчастість Відцентровий асинхронний насос складається з двох дискових магнітопроводів - 1 з радіальними дугоподібними пазами, в яких знаходиться трифазна обмотка - 2 в обоймі - 3, між якими розташований картер - 4, усередині якого вбудований магнітопровід ротора - 5 з радіальним дугоподібним короткозамкнутим дворядним кошиком - 6 стержнів якої виготовлені з мідних трубок і встановлені на маточині - 7 вала - 8 з турбіною - 9. Бічні стінки - 10 картера - 4 створюють герметичність запобігання попаданню вологи на обмотку статора. Підшипник ковзає - 11. Відцентровий асинхронний насос працює таким чином: Для збудження магнітного поля в обмотці - 2 статори - 1 при подачі змінного струму виникає магнітне поле статора, що обертає, -1, таким чином, що в полюсних наконечниках лівого статора виникають магнітні поля протилежні до магнітних полів правого статора. Тому по усьому колу дискових статорів між ними виникають паралельні магнітні силові лінії перетинаючи трубчасті стержні - 6 ротора - 5 індукуючи ЕРС і магнітне поле короткозамкнутих кошиків, які, взаємодіючи з магнітним полем статора шляхом перпендикулярного перерізу магнітних силових ліній, створює момент вала, що крутить - 8, на якому вбудована турбіна - 9, маточина - 7 з 1 UA 99215 C2 5 магнітопроводом - 5 і трубчасті короткозамкнуті стрижні - 6. У міру наростання швидкості обертання магнітопроводу - 5 ротора, турбіна - 9, вгвинтившись в рідку продукцію, що транспортується, доставляє її до трубчастих, радіальних і дугоподібних стержнів, в яких, завдяки відцентровій силі, виникає велике кінетичне прискорення продукту, що транспортується. Вал - 8 обертається в ковзаючих підшипниках - 11 омиваний перекачуваною рідиною. ФОРМУЛА ВИНАХОДУ 10 15 20 Відцентровий асинхронний насос, в якому магнітопровід статора виконаний у вигляді двох дисків з радіальними пазами для трифазної обмотки, між якими розміщений дисковий магнітопровід ротора з дворядними короткозамкнутими дугоподібними радіальними кошиками, виконаними з мідних трубок, який відрізняється тим, що між двома дисковими магнітопроводами статора з радіальними дугоподібними пазами для трифазної обмотки додатково встановлений герметичний картер, стінки якого виконані з діамагнітного матеріалу, а у середині нього додатково встановлений вал на підшипниках, що ковзає з додатково встановленою турбіною і дисковим магнітопроводом ротора з дворядними короткозамкнутими дугоподібними радіальними кошиками, виконаними з мідних трубок та з можливістю взаємодії з магнітним полем статора шляхом перпендикулярного перерізу магнітних силових ліній, та створення моменту, що крутить вал, на якому встановлена турбіна, утворюючи відцентровий асинхронний насос, що виконаний з можливістю при подачі змінного струму збудження магнітного поля в обмотці, та обертання дискових магнітопроводів статора з можливістю в полюсних наконечниках лівого дискового магнітопроводу виникнення магнітних полів протилежних до магнітних полів правого дискового магнітопроводу. 2 UA 99215 C2 3 UA 99215 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
