Саморіз конструкційний віконний

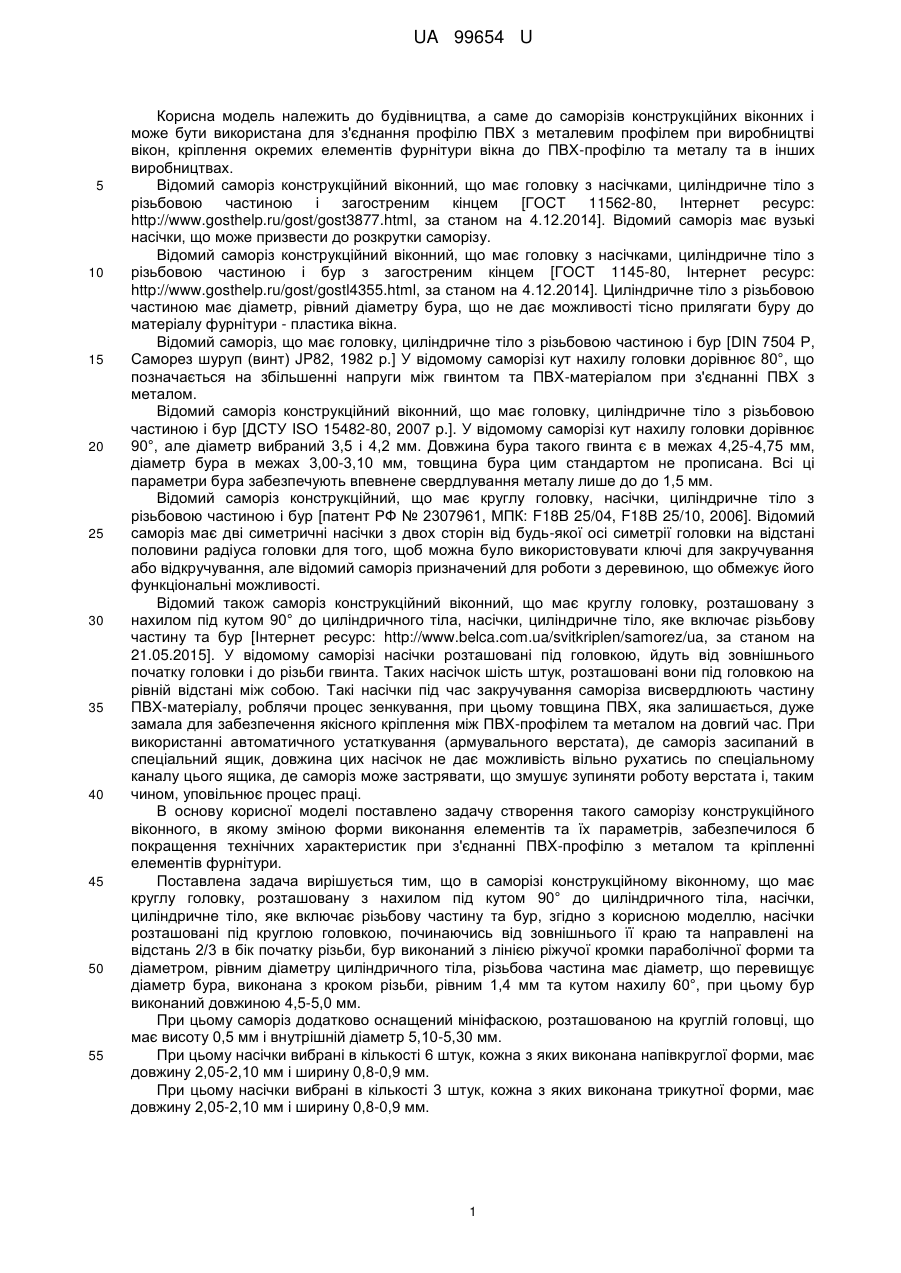

Реферат: UA 99654 U UA 99654 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівництва, а саме до саморізів конструкційних віконних і може бути використана для з'єднання профілю ПВХ з металевим профілем при виробництві вікон, кріплення окремих елементів фурнітури вікна до ПВХ-профілю та металу та в інших виробництвах. Відомий саморіз конструкційний віконний, що має головку з насічками, циліндричне тіло з різьбовою частиною і загостреним кінцем [ГОСТ 11562-80, Інтернет ресурс: http://www.gosthelp.ru/gost/gost3877.html, за станом на 4.12.2014]. Відомий саморіз має вузькі насічки, що може призвести до розкрутки саморізу. Відомий саморіз конструкційний віконний, що має головку з насічками, циліндричне тіло з різьбовою частиною і бур з загостреним кінцем [ГОСТ 1145-80, Інтернет ресурс: http://www.gosthelp.ru/gost/gostl4355.html, за станом на 4.12.2014]. Циліндричне тіло з різьбовою частиною має діаметр, рівний діаметру бура, що не дає можливості тісно прилягати буру до матеріалу фурнітури - пластика вікна. Відомий саморіз, що має головку, циліндричне тіло з різьбовою частиною і бур [DIN 7504 Р, Саморез шуруп (винт) JP82, 1982 р.] У відомому саморізі кут нахилу головки дорівнює 80°, що позначається на збільшенні напруги між гвинтом та ПВХ-матеріалом при з'єднанні ПВХ з металом. Відомий саморіз конструкційний віконний, що має головку, циліндричне тіло з різьбовою частиною і бур [ДСТУ ISO 15482-80, 2007 p.]. У відомому саморізі кут нахилу головки дорівнює 90°, але діаметр вибраний 3,5 і 4,2 мм. Довжина бура такого гвинта є в межах 4,25-4,75 мм, діаметр бура в межах 3,00-3,10 мм, товщина бура цим стандартом не прописана. Всі ці параметри бура забезпечують впевнене свердлування металу лише до до 1,5 мм. Відомий саморіз конструкційний, що має круглу головку, насічки, циліндричне тіло з різьбовою частиною і бур [патент РФ № 2307961, МПК: F18B 25/04, F18B 25/10, 2006]. Відомий саморіз має дві симетричні насічки з двох сторін від будь-якої осі симетрії головки на відстані половини радіуса головки для того, щоб можна було використовувати ключі для закручування або відкручування, але відомий саморіз призначений для роботи з деревиною, що обмежує його функціональні можливості. Відомий також саморіз конструкційний віконний, що має круглу головку, розташовану з нахилом під кутом 90° до циліндричного тіла, насічки, циліндричне тіло, яке включає різьбову частину та бур [Інтернет ресурс: http://www.belca.com.ua/svitkriplen/samorez/ua, за станом на 21.05.2015]. У відомому саморізі насічки розташовані під головкою, йдуть від зовнішнього початку головки і до різьби гвинта. Таких насічок шість штук, розташовані вони під головкою на рівній відстані між собою. Такі насічки під час закручування саморіза висвердлюють частину ПВХ-матеріалу, роблячи процес зенкування, при цьому товщина ПВХ, яка залишається, дуже замала для забезпечення якісного кріплення між ПВХ-профілем та металом на довгий час. При використанні автоматичного устаткування (армувального верстата), де саморіз засипаний в спеціальний ящик, довжина цих насічок не дає можливість вільно рухатись по спеціальному каналу цього ящика, де саморіз може застрявати, що змушує зупиняти роботу верстата і, таким чином, уповільнює процес праці. В основу корисної моделі поставлено задачу створення такого саморізу конструкційного віконного, в якому зміною форми виконання елементів та їх параметрів, забезпечилося б покращення технічних характеристик при з'єднанні ПВХ-профілю з металом та кріпленні елементів фурнітури. Поставлена задача вирішується тим, що в саморізі конструкційному віконному, що має круглу головку, розташовану з нахилом під кутом 90° до циліндричного тіла, насічки, циліндричне тіло, яке включає різьбову частину та бур, згідно з корисною моделлю, насічки розташовані під круглою головкою, починаючись від зовнішнього її краю та направлені на відстань 2/3 в бік початку різьби, бур виконаний з лінією ріжучої кромки параболічної форми та діаметром, рівним діаметру циліндричного тіла, різьбова частина має діаметр, що перевищує діаметр бура, виконана з кроком різьби, рівним 1,4 мм та кутом нахилу 60°, при цьому бур виконаний довжиною 4,5-5,0 мм. При цьому саморіз додатково оснащений мініфаскою, розташованою на круглій головці, що має висоту 0,5 мм і внутрішній діаметр 5,10-5,30 мм. При цьому насічки вибрані в кількості 6 штук, кожна з яких виконана напівкруглої форми, має довжину 2,05-2,10 мм і ширину 0,8-0,9 мм. При цьому насічки вибрані в кількості 3 штук, кожна з яких виконана трикутної форми, має довжину 2,05-2,10 мм і ширину 0,8-0,9 мм. 1 UA 99654 U 5 10 15 20 25 30 35 40 45 50 55 Крім цього циліндричне тіло з різьбовою частиною і буром виготовлене зі сталі, покриттям з білого цинку, при цьому твердість зовнішнього покриття HV 600 mіn, твердість серцевини HV 600 mах, товщина зовнішнього покриття 0,1-0,23. Розташування насічок під круглою головкою, починаючись від зовнішнього її краю на відстань 2/3 в бік початку різьби, дозволяє за рахунок того, що вони не йдуть до самої різьби, вони виконують зенкуючі функції, при цьому вони при закручуванні залишають необхідну товщину ПВХ-матеріалу, виконання буру з лінією ріжучої кромки параболічної форми та діаметром, рівним діаметру циліндричного тіла, де різьбова частина має діаметр, що перевищує діаметр бура, виконана з кроком різьби, рівним 1,4 мм та кутом нахилу 60°, а бур виконаний довжиною 4,5-5,0 мм дозволяє тісно прилягати саморізу до фурнітури, виконаної з пластику, що забезпечує покращення технічних характеристик при з'єднанні ПВХ-профілю з металом та кріпленні елементів фурнітури при покращенні його споживчих якостей. Додаткове оснащення мініфаскою, розташованою на круглій головці, що має висоту 0,5 мм і внутрішній діаметр 5,10-5,30 мм, дозволяє безпечно використовувати фурнітуру, що також забезпечує покращення технічних характеристик при з'єднанні ПВХ-профілю з металом та кріпленні елементів фурнітури. Вибір насічок у кількості 6 штук, кожна з яких виконана напівкруглої форми, має довжину 2,05-2,10 мм і ширину 0,8-0,9 мм, дозволяє за рахунок того, що вони плавно здавлюють пластикову фурнітуру та не виривають її частини, що також забезпечує покращення технічних характеристик при з'єднанні ПВХ-профіля з металом та кріпленні елементів фурнітури. Вибір насічок в кількості 3 штук, кожна з яких виконана трикутної форми, має довжину 2,052,10 мм і ширину 0,8-0,9 мм, дозволяє насічкам швидко проникати в метал, що також забезпечує покращення технічних характеристик при з'єднанні ПВХ-профілю з металом та кріпленні елементів фурнітури. Виконання циліндричного тіла з різьбовою частиною і загостреним кінцем зі сталі дозволяє обробляти фурнітуру з міцного матеріалу, що забезпечує розширення функціональних можливостей саморізу. На фіг. 1 представлений загальний вигляд саморізу конструкційного віконного; на фіг. 2 вигляд зверху; на фіг. 3 - фрагмент насічки напівкруглої форми; на фіг. 4 - фрагмент насічки трикутної форми. Саморіз конструкційний віконний має круглу головку 1, розташовану з нахилом під кутом 90° до циліндричного тіла 2, насічки 3, розташовані під круглою головкою 1, починаючись від зовнішнього її краю та направлені на відстань 2/3 в бік початку циліндричного тіла 2, де починається різьбова частина 4, на кінці циліндричного тіла 2 розташований бур 5, виконаний з лінією ріжучої кромки 6 параболічної форми та загостреним кінцем 7. Циліндричне тіло 2 має діаметр S, рівний діаметру бура 5, різьбова частина 4 має діаметр D, що перевищує діаметр S бура 5, виконана з кроком різьби Р, рівним 1,4 мм та кутом нахилу 60°, при цьому бур 5 може бути виконаний довжиною U від 4,5 до 5,0 мм. Кругла головка 1 виконана з кутом нахилу 45°, та може мати діаметр від 6,9 до 7,2 мм, насічки мають товщину від 0,8 до 0,9 мм та довжину від 2,05 до 2,1 мм. Насічки 3 мають довжину 2,05-2,10 мм і ширину 0,8-0,9 мм, можуть бути виконані у кількості 6 штук, кожна з яких має напівкруглу форму, або у кількості 3 штук, кожна з яких виконана трикутної форми. На круглій головці розташована мініфаска 8, що має висоту 0,5 мм і внутрішній діаметр 5,10-5,30 мм та шліци 9. Циліндричне тіло 2 з різьбовою частиною 3 і буром 5 виготовлене зі сталі, покриттям з білого цинку, при цьому твердість зовнішнього покриття HV 600 mіn, твердість серцевини HV 600 mах, товщина зовнішнього покриття 0,1-0,23. Саморіз має мінімальний момент укручування 35 кг-см. Саморіз конструкційний віконний використовували для з'єднання ПВХ профілів з підсилюючими металевими елементами при виробництві металопластикових вікон і дверей. Кругла головка 1 саморіза з оптимально підібраною висотою має насічки 3 для самостійного зенкування поглиблення в тонкому профілі. Зенкуючі насічки 3 напівкруглої форми запобігають від самовільного розкручування, і роблять можливим з'єднання тонкостінних пластмасових профілів з підсилюючими елементами без значних пошкоджень пластика, а для з'єднання з металом використовують насічки трикутної форми для врізання в метал. Бур 5 саморіза виконаний потовщеним та здатний пробурити до 3,0 мм металу, без попереднього буріння, що забезпечує швидкий і надійний монтаж. Потовщений бур забезпечує впевнене армування віконного профілю з ПВХ. 2 UA 99654 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 1. Саморіз конструкційний віконний, що має круглу головку, розташовану з нахилом під кутом 90 до циліндричного тіла, насічки, циліндричне тіло, яке включає різьбову частину та бур, який відрізняється тим, що насічки розташовані під головкою, починаючись від зовнішнього її краю, та направлені на відстань 2/3 в бік початку різьби, бур виконаний з лінією ріжучої кромки параболічної форми та діаметром, рівним діаметру циліндричного тіла, різьбова частина має діаметр, що перевищує діаметр бура, виконана з кроком різьби, рівним 1,4 мм та кутом нахилу 60°, при цьому бур виконаний довжиною 4,5-5,0 мм. 2. Саморіз за п. 1, який відрізняється тим, що додатково оснащений міні-фаскою, розташованою на головці, що має висоту 0,5 мм і внутрішній діаметр 5,10-5,30 мм, а насічки вибрані в кількості 6 штук, кожна з яких виконана напівкруглої форми, має довжину 2,05-2,10 мм і ширину 0,8-0,9 мм. 3. Саморіз за п. 1, який відрізняється тим, що додатково оснащений міні-фаскою, розташованою на головці, що має висоту 0,5 мм і внутрішній діаметр 5,10-5,30 мм, а насічки вибрані в кількості 3 штук, кожна з яких виконана трикутної форми, має довжину 2,05-2,10 мм і ширину 0,8-0,9 мм. 4. Саморіз за п. 1-3, який відрізняється тим, що циліндричне тіло з різьбовою частиною і буром виготовлене зі сталі, покриттям з білого цинку, при цьому твердість зовнішнього покриття HV 600 mіn, твердість серцевини HV 600 mах, товщина зовнішнього покриття 0,1-0,23. 3 UA 99654 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
