F16B 25/00 — Гвинти, що утворюють різьблення в тілі, в яке вони вгвинчуються, наприклад гвинти, шурупи, самонарізні гвинти

Номер патенту: 117355

Опубліковано: 26.06.2017

Автор: Мікульонок Ігор Олегович

МПК: E01B 9/02, F16B 25/00

Мітки: колійний, шуруп

Формула / Реферат:

Колійний шуруп, що містить стрижень з гвинтовим виступом на боковій поверхні, а також з головкою під ключ, який відрізняється тим, що з боку головки в стрижні виконано осьовий отвір, сполучений з виконаними в стрижні радіальними отворами, при цьому осьовий отвір заповнено пористим еластичним матеріалом для просочування його антисептиком, а в осьовому отворі з боку головки розміщено нарізний штовхач.

Номер патенту: 112996

Опубліковано: 10.01.2017

Автор: Мікульонок Ігор Олегович

МПК: E01B 9/02, F16B 25/00

Мітки: колійний, шуруп

Формула / Реферат:

1. Колійний шуруп, що містить стрижень з гвинтовим виступом на боковій поверхні, а також головкою під шестигранний або квадратний ключ на одному з кінців стрижня, який відрізняється тим, що з боку головки в стрижні виконано глухий або наскрізний осьовий отвір, сполучений з виконаними в стрижні радіальними отворами, у кожному з яких розташовано поздовжній натискний елемент, при цьому в осьовому отворі стрижня розміщено нарізний штовхач з...

Номер патенту: 109086

Опубліковано: 10.07.2015

Автор: Лангевіше Франк

МПК: F16B 25/00

Мітки: гвинтовий, елемент

Формула / Реферат:

1. Гвинтовий елемент (1), що містить нарізний стрижень (2), виконане на одному кінці стрижня вістря (4) гвинта, виконану на протилежному кінці стрижня головку (5) гвинта, забезпечену місцем (7) для прикладання зусилля, і різь (12) гвинта, яка проходить по нарізному стрижню (2) і вістрю (4) гвинта, при цьому вістря (4) гвинта, якщо дивитися в напрямку (Z) загвинчування, має передню першу, звужувану в напрямку кінця гвинтового елемента,...

Номер патенту: 99654

Опубліковано: 10.06.2015

Автор: Сітовський Микола Васильович

МПК: F16B 25/10, F16B 25/00

Мітки: саморіз, віконний, конструкційний

Формула / Реферат:

1. Саморіз конструкційний віконний, що має круглу головку, розташовану з нахилом під кутом 90 до циліндричного тіла, насічки, циліндричне тіло, яке включає різьбову частину та бур, який відрізняється тим, що насічки розташовані під головкою, починаючись від зовнішнього її краю, та направлені на відстань 2/3 в бік початку різьби, бур виконаний з лінією ріжучої кромки параболічної форми та діаметром, рівним діаметру циліндричного тіла, різьбова...

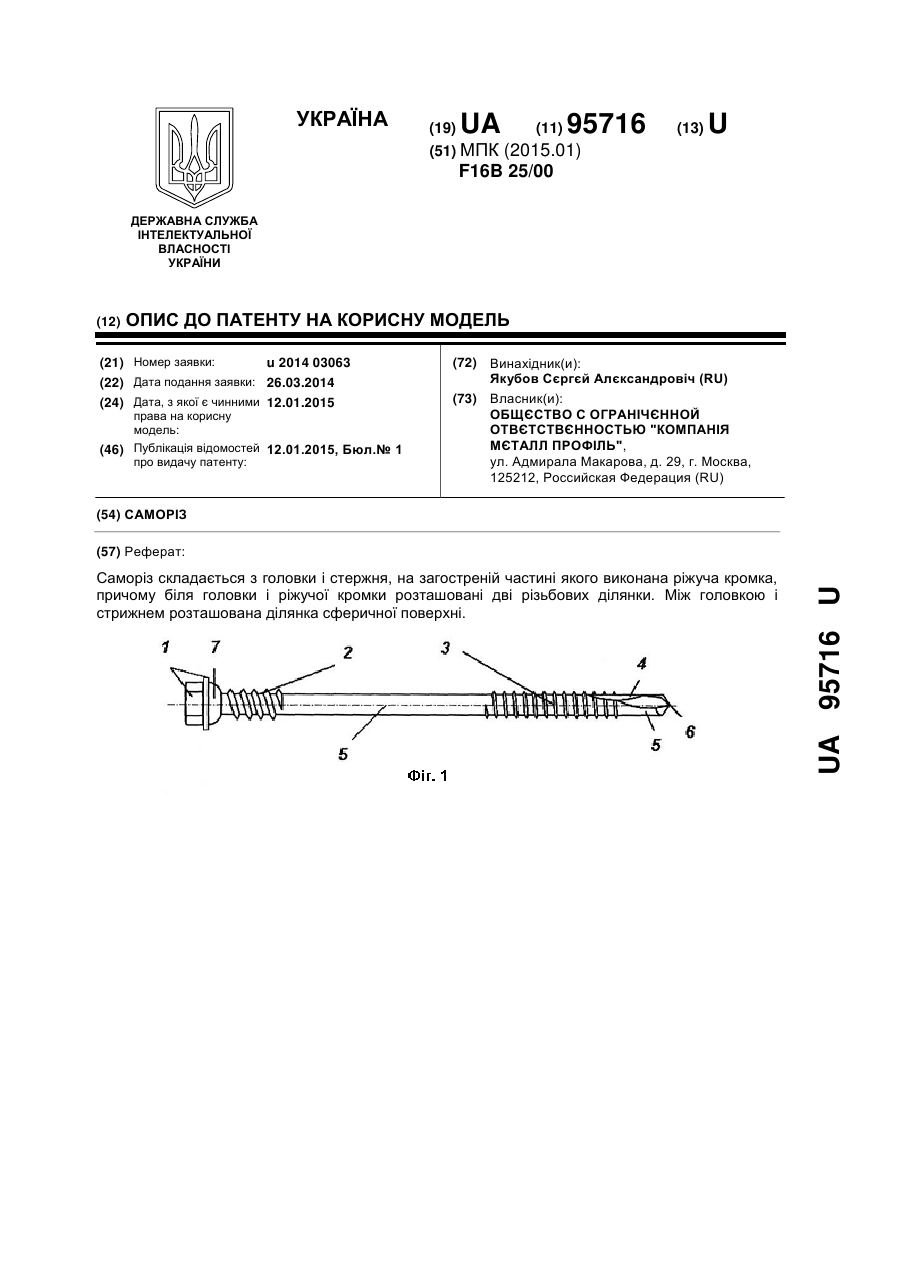

Номер патенту: 95716

Опубліковано: 12.01.2015

Автор: Якубов Сєргєй Алєксандровіч

МПК: F16B 25/00

Мітки: саморіз

Формула / Реферат:

1. Саморіз, що складається з головки і стержня, на загостреній частині якого виконана ріжуча кромка, причому біля головки і ріжучої кромки розташовані дві різьбових ділянки, який відрізняється тим, що між головкою і стрижнем розташована ділянка сферичної поверхні.2. Саморіз за п. 1, який відрізняється тим, що на торці його головки розміщено гравірування або/і виштамповка складної конфігурації.3. Саморіз за п. 2, який...

Номер патенту: 102243

Опубліковано: 25.06.2013

Автор: Франк Уве

МПК: F16B 5/02, F16B 35/00, F16B 25/00 ...

Мітки: кріпильний, елемент

Формула / Реферат:

1. Кріпильний елемент для установлення з одної сторони, що містить стрижень (3), що має циліндричну різьбову ділянку, головку (1), сформовану на одному кінці стрижня (3), яка містить контактну поверхню на її нижній стороні (2), що обернена до стрижня (3), сформований на протилежному передньому кінці стрижня (3) пробивний кінець, діаметр якого менше діаметра стрижня, подовжену звужувану перехідну ділянку між циліндричною ділянкою стрижня і...

Номер патенту: 69832

Опубліковано: 10.05.2012

Автор: Іванов Володимир Миколайович

МПК: F16B 25/00

Мітки: гвинт, головкою, потайною

Формула / Реферат:

1. Гвинт з потайною головкою, що містить нарізний стрижень і потайну головку, яка має верхню плоску поверхню, з боку якої в головці виконано заглиблення для привідного інструмента, і нижню поверхню, що сходиться у напрямку до різьбового стрижня, при цьому нижня поверхня головки має декілька рівномірно розташованих по периметру різальних елементів, які мають передні грані, що виконані паралельно і з боковим зміщенням відносно поздовжньої осі...

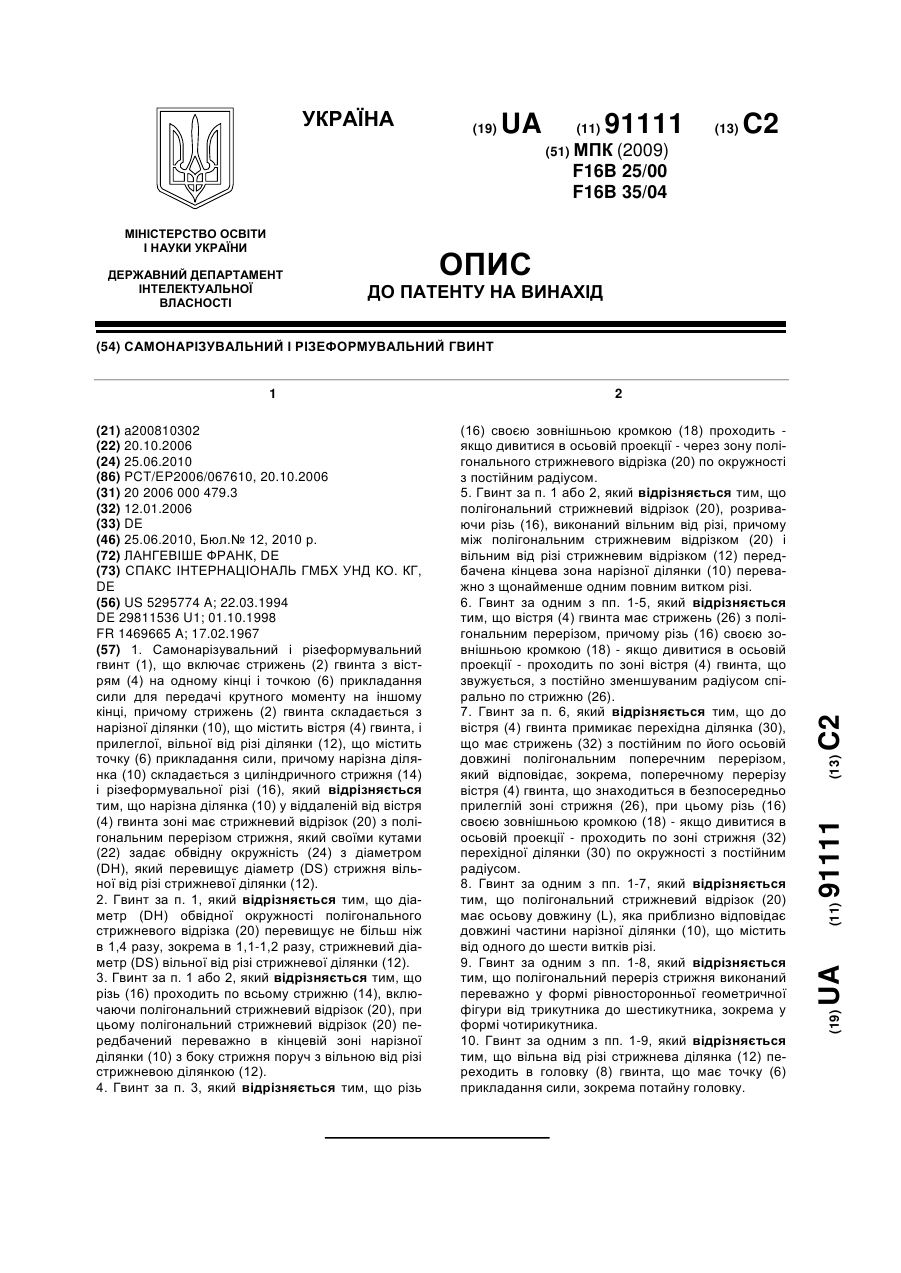

Номер патенту: 91111

Опубліковано: 25.06.2010

Автор: Лангевіше Франк

МПК: F16B 25/00, F16B 35/04

Мітки: самонарізувальний, гвинт, різеформувальний

Формула / Реферат:

1. Самонарізувальний і різеформувальний гвинт (1), що включає стрижень (2) гвинта з вістрям (4) на одному кінці і точкою (6) прикладання сили для передачі крутного моменту на іншому кінці, причому стрижень (2) гвинта складається з нарізної ділянки (10), що містить вістря (4) гвинта, і прилеглої, вільної від різі ділянки (12), що містить точку (6) прикладання сили, причому нарізна ділянка (10) складається з циліндричного стрижня (14) і...

Номер патенту: 64445

Опубліковано: 16.02.2004

Автор: Горбаньов Олександр Миколайович

МПК: F16B 25/00

Мітки: нерознімного, з'єднання, різьбового, гвинт

Формула / Реферат:

Гвинт для нерознімного різьбового з'єднання, що містить різьбовий стержень і потайну або опуклу головку з центральним прорізом під викрутку, який відрізняється тим, що дві частини поверхні головки видалені симетрично до осі обертання стержня на глибину прорізу з боків, протилежних напряму загвинчування гвинта.

Номер патенту: 62814

Опубліковано: 15.12.2003

Автор: Горбаньов Олександр Миколайович

МПК: F16B 25/00

Мітки: нероз'ємного, з'єднання, гвинт, різьбового

Формула / Реферат:

Гвинт для нероз'ємного різьбового з'єднання, що містить різьбовий стержень і потайну головку з центральним прорізом під викрутку, який відрізняється тим, що кожна поверхня головки по обидва боки від прорізу має нахил у горизонтальній площині у протилежних напрямках під кутом, який забезпечує повну вибірку прорізу за глибиною тільки з одного краю з боків, протилежних напряму загвинчування гвинта, причому кожна зазначена поверхня головки може...
