Система підведення матеріалу для запису, друкарська плата, структура і чорнильний картридж для пристрою витрачання матеріалу для запису

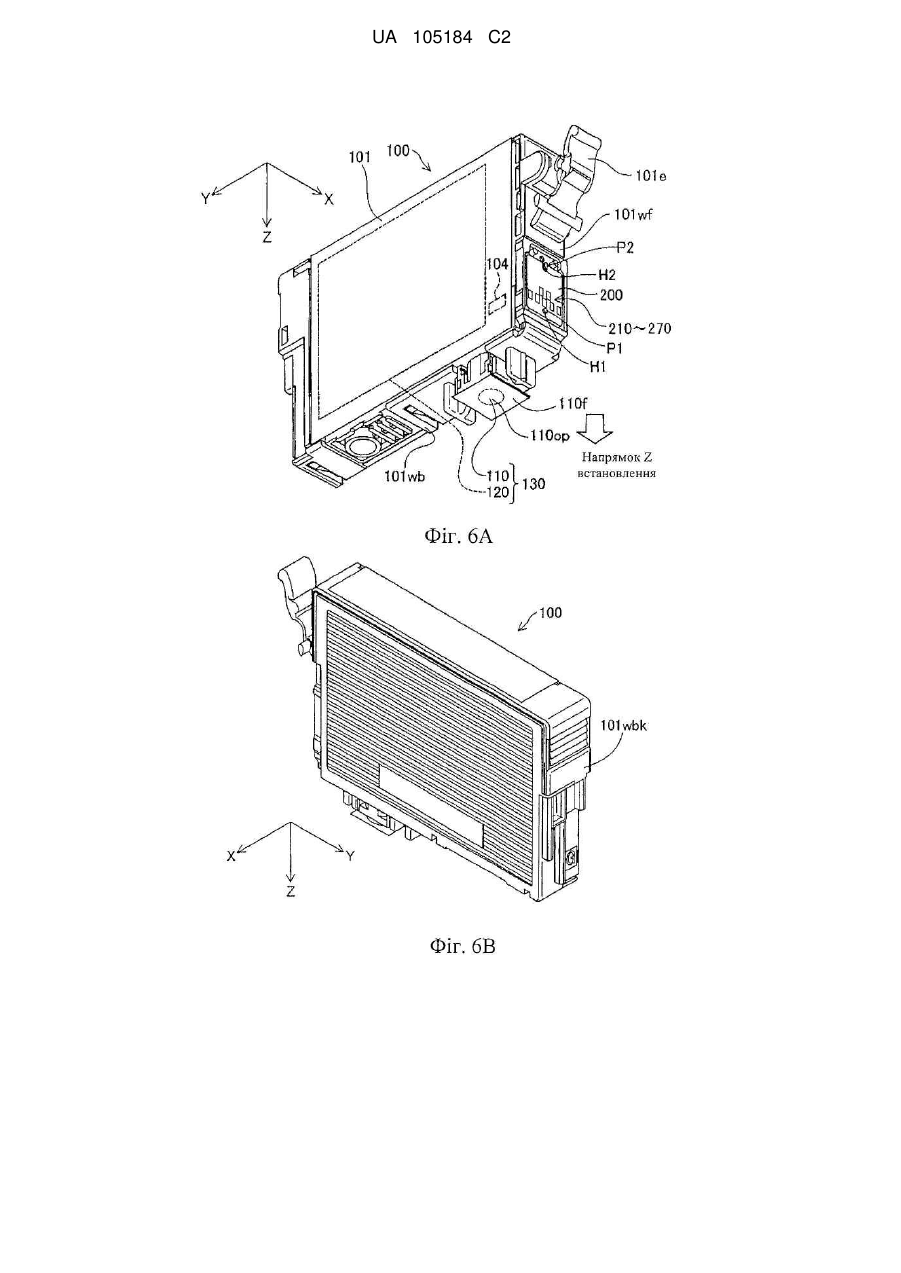

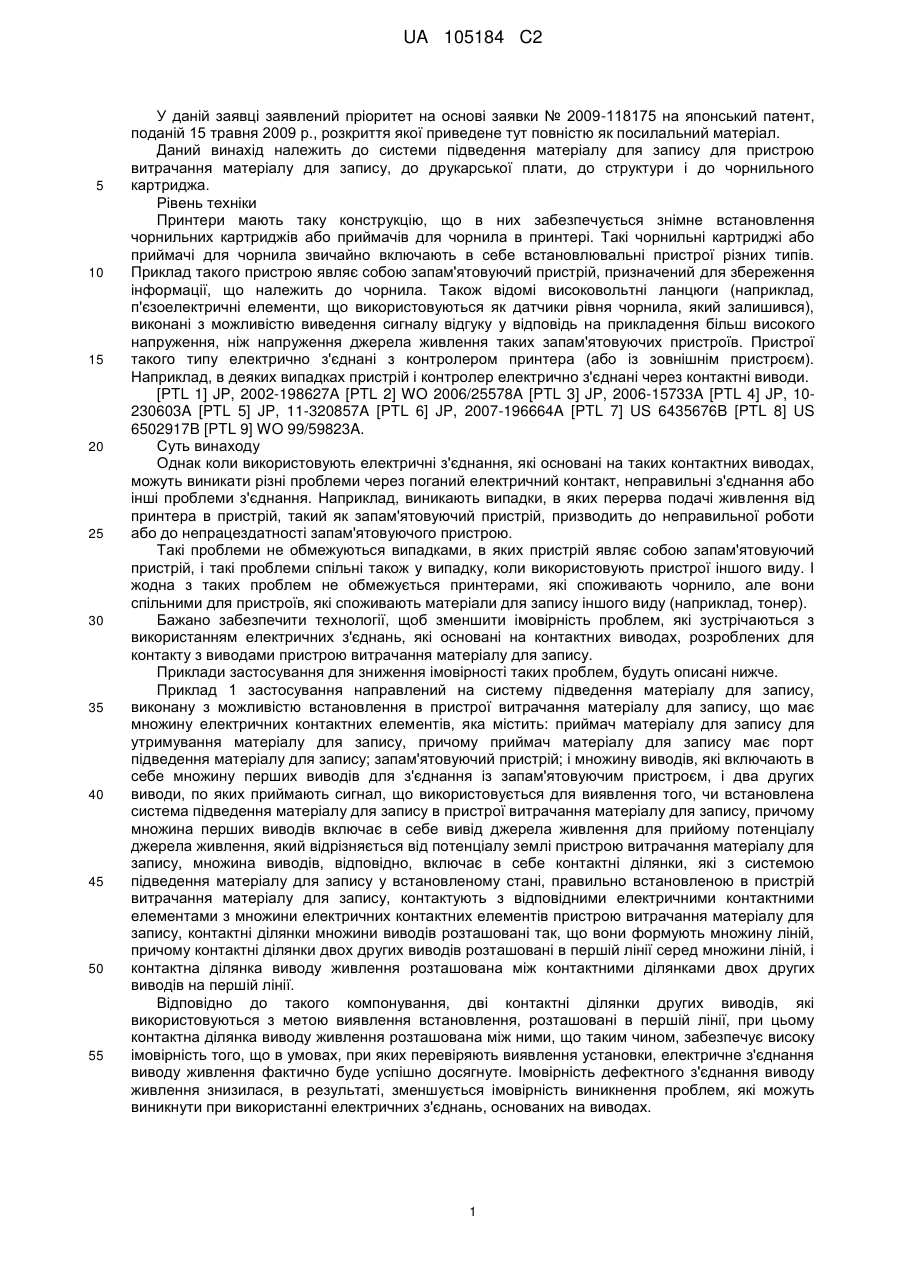

Реферат: На друкарській платі чорнильного картриджа передбачена множина виводів і множина ліній, сформовані контактними ділянками множини виводів. У першій лінії серед множини ліній розміщені контактні ділянки двох виводів для виявлення прикріплення, і контактна ділянка виводу живлення розташована між ними. Перша лінія може бути розташована на ведучій стороні, коли чорнильний картридж переміщують в заданому напрямку і встановлюють на друкуючому пристрої, або перша лінія може бути лінією, найближчою до отвору порту подачі чорнила, або перша лінія може бути лінією, найближчою до голки подачі чорнила. UA 105184 C2 (12) UA 105184 C2 UA 105184 C2 5 10 15 20 25 30 35 40 45 50 55 У даній заявці заявлений пріоритет на основі заявки № 2009-118175 на японський патент, поданій 15 травня 2009 р., розкриття якої приведене тут повністю як посилальний матеріал. Даний винахід належить до системи підведення матеріалу для запису для пристрою витрачання матеріалу для запису, до друкарської плати, до структури і до чорнильного картриджа. Рівень техніки Принтери мають таку конструкцію, що в них забезпечується знімне встановлення чорнильних картриджів або приймачів для чорнила в принтері. Такі чорнильні картриджі або приймачі для чорнила звичайно включають в себе встановлювальні пристрої різних типів. Приклад такого пристрою являє собою запам'ятовуючий пристрій, призначений для збереження інформації, що належить до чорнила. Також відомі високовольтні ланцюги (наприклад, п'єзоелектричні елементи, що використовуються як датчики рівня чорнила, який залишився), виконані з можливістю виведення сигналу відгуку у відповідь на прикладення більш високого напруження, ніж напруження джерела живлення таких запам'ятовуючих пристроїв. Пристрої такого типу електрично з'єднані з контролером принтера (або із зовнішнім пристроєм). Наприклад, в деяких випадках пристрій і контролер електрично з'єднані через контактні виводи. [PTL 1] JP, 2002-198627A [PTL 2] WO 2006/25578A [PTL 3] JP, 2006-15733A [PTL 4] JP, 10230603A [PTL 5] JP, 11-320857A [PTL 6] JP, 2007-196664A [PTL 7] US 6435676B [PTL 8] US 6502917B [PTL 9] WO 99/59823A. Суть винаходу Однак коли використовують електричні з'єднання, які основані на таких контактних виводах, можуть виникати різні проблеми через поганий електричний контакт, неправильні з'єднання або інші проблеми з'єднання. Наприклад, виникають випадки, в яких перерва подачі живлення від принтера в пристрій, такий як запам'ятовуючий пристрій, призводить до неправильної роботи або до непрацездатності запам'ятовуючого пристрою. Такі проблеми не обмежуються випадками, в яких пристрій являє собою запам'ятовуючий пристрій, і такі проблеми спільні також у випадку, коли використовують пристрої іншого виду. І жодна з таких проблем не обмежується принтерами, які споживають чорнило, але вони спільними для пристроїв, які споживають матеріали для запису іншого виду (наприклад, тонер). Бажано забезпечити технології, щоб зменшити імовірність проблем, які зустрічаються з використанням електричних з'єднань, які основані на контактних виводах, розроблених для контакту з виводами пристрою витрачання матеріалу для запису. Приклади застосування для зниження імовірності таких проблем, будуть описані нижче. Приклад 1 застосування направлений на систему підведення матеріалу для запису, виконану з можливістю встановлення в пристрої витрачання матеріалу для запису, що має множину електричних контактних елементів, яка містить: приймач матеріалу для запису для утримування матеріалу для запису, причому приймач матеріалу для запису має порт підведення матеріалу для запису; запам'ятовуючий пристрій; і множину виводів, які включають в себе множину перших виводів для з'єднання із запам'ятовуючим пристроєм, і два других виводи, по яких приймають сигнал, що використовується для виявлення того, чи встановлена система підведення матеріалу для запису в пристрої витрачання матеріалу для запису, причому множина перших виводів включає в себе вивід джерела живлення для прийому потенціалу джерела живлення, який відрізняється від потенціалу землі пристрою витрачання матеріалу для запису, множина виводів, відповідно, включає в себе контактні ділянки, які з системою підведення матеріалу для запису у встановленому стані, правильно встановленою в пристрій витрачання матеріалу для запису, контактують з відповідними електричними контактними елементами з множини електричних контактних елементів пристрою витрачання матеріалу для запису, контактні ділянки множини виводів розташовані так, що вони формують множину ліній, причому контактні ділянки двох других виводів розташовані в першій лінії серед множини ліній, і контактна ділянка виводу живлення розташована між контактними ділянками двох других виводів на першій лінії. Відповідно до такого компонування, дві контактні ділянки других виводів, які використовуються з метою виявлення встановлення, розташовані в першій лінії, при цьому контактна ділянка виводу живлення розташована між ними, що таким чином, забезпечує високу імовірність того, що в умовах, при яких перевіряють виявлення установки, електричне з'єднання виводу живлення фактично буде успішно досягнуте. Імовірність дефектного з'єднання виводу живлення знизилася, в результаті, зменшується імовірність виникнення проблем, які можуть виникнути при використанні електричних з'єднань, основаних на виводах. 1 UA 105184 C2 5 10 15 20 25 30 35 40 45 50 55 60 Приклад 2 застосування забезпечує систему підведення матеріалу для запису відповідно до прикладу 1 застосування, в якому контактні ділянки двох других виводів розташовані на одному кінці і на іншому кінці першої лінії. Згідно з цим розташуванням, оскільки контактні ділянки других виводів розташовані на обох кінцях першої лінії, зменшується імовірність виявлення помилок, які належать до стану встановлення в пристрої витрачання матеріалу для запису. Приклад 3 застосування направлений на систему підведення матеріалу для запису відповідно до прикладу 1 або 2 застосування, в якій запам'ятовуючий пристрій виконаний з можливістю здійснювати передачу сигналів даних у зовнішню схему і/або приймати сигнали даних із зовнішньої схеми синхронно з тактовим сигналом, множина перших виводів включає в себе вивід даних для здійснення передачі і/або прийому сигналів даних, тактовий вивід заземлення для прийому тактового сигналу, і вивід для прийому потенціалу землі, і перша лінія розташована на ведучій стороні відносно інших ліній серед множини ліній, у випадку, коли систему підведення матеріалу для запису переміщують в заданому напрямку для забезпечення її встановлення в пристрої витрачання матеріалу для запису. Відповідно до такого компонування, оскільки імовірність дефектного з'єднання виводу даних і т. д. зменшується, також зменшується імовірність виникнення проблем, які можуть виникати при використанні електричних з'єднань, основаних на виводах. Крім того, оскільки запобігається виникнення ненавмисного контакту електричного контактного елемента, який відповідає виводу живлення, з виводом іншої лінії, крім першої лінії, зменшується імовірність виникнення проблем, які можуть виникнути при використанні електричних з'єднань, основаних на виводах. Приклад 4 застосування направлений на систему підведення матеріалу для запису відповідно до будь-якого з прикладів 1-3 застосування, в якому запам'ятовуючий пристрій виконаний з можливістю здійснення передачі сигналів даних у зовнішню схему і/або прийому сигналів даних із зовнішньої схеми синхронно з тактовим сигналом, множина перших виводів включає в себе виводи даних, призначені для здійснення передачі і/або прийому сигналів даних, тактовий вивід, призначений для прийому тактового сигналу, і вивід заземлення, призначений для прийому потенціалу землі, причому порт підведення матеріалу для запису включає в себе отвір, і перша лінія розташована ближче усього до отвору серед множини ліній. Відповідно до такого компонування, оскільки імовірність дефектного з'єднання виводу для даних і т. д. зменшується, імовірність виникнення проблем, які можуть виявитися при використанні електричних з'єднань, основаних на виводах, також зменшується. Крім того, оскільки запобігається виникнення ненавмисного контакту електричного контактного елемента, який відповідає виводу живлення, з виводом іншої лінії, крім першої лінії, зменшується імовірність виникнення проблем, які можуть виникнути при використанні електричних з'єднань, основаних на виводах. Приклад 5 застосування направлений на систему підведення матеріалу для запису відповідно до будь-якого з прикладів 1-4 застосування, в якому запам'ятовуючий пристрій спрацьовує при прийомі сигналу скидання з рівнем, який відрізняється від потенціалу землі, множина перших виводів включає в себе вивід скидання, призначений для прийому сигналу скидання, і вивід скидання розташований на лінії, яка відрізняється від першої лінії. Відповідно до такого компонування, зменшується імовірність виникнення помилок під час роботи запам'ятовуючого пристрою. Приклад 6 застосування направлений на систему підведення матеріалу для запису по будьякому одному з прикладів 1-5 застосування, яка додатково містить: бічну стінку і стінку основи, в якій множина виводів розташована на бічній стінці, порт підведення матеріалу для запису розташований на стінці основи, порт підведення матеріалу для запису на стінці основи розташований в місці, ексцентричному напрямку бічної стінки, і напрямок встановлення системи підведення матеріалу для запису в пристрій витрачання матеріалу для запису являє собою низхідний в напрямку сили тяжіння. Відповідно до такого компонування, імовірність дефектних з'єднань множини виводів зменшується, тому зменшується імовірність виникнення проблем, які можуть виникнути при використанні електричних з'єднань, основаних на виводах. Приклад 7 застосування направлений на систему підведення матеріалу для запису відповідно до будь-якого з прикладів 1-6 застосування, в якому загальна кількість контактних ділянок першої лінії перевищує загальну кількість контактних ділянок в будь-якій одній з інших ліній серед множини ліній. Відповідно до такого компонування, зменшується імовірність того, що електричний контактний елемент пристрою витрачання матеріалу для запису, увійде в ненавмисний контакт з неправильним виводом. 2 UA 105184 C2 5 10 15 20 25 30 35 40 45 50 55 Дану корисну модель можна застосовувати на практиці різними методами, наприклад, як система підведення матеріалу для запису, друкарська плата, виконана з можливістю використання в системі підведення матеріалу для запису, конструктивний елемент, виконаний з можливістю використання в системі підведення матеріалу для запису, система підведення матеріалу для запису, яка включає в себе щонайменше одну таку друкарську плату і конструктивний елемент, або чорнильний картридж. Короткий опис креслень На фіг. 1 показана ілюстрація, яка представляє принтер відповідно до варіанту виконання даної корисної моделі; на фіг. 2 показана ілюстрація, яка представляє електричну конфігурацію принтера і чорнильного картриджа; на фіг. 3 показана ілюстрація, яка представляє електричну конфігурацію принтера і чорнильного картриджа; на фіг. 4 показаний загальний вигляд каретки; на фіг. 5 показаний вигляд із збільшенням частини каретки; на фіг. 6A і 6B показані загальні вигляди чорнильного картриджа; на фіг. 7A і 7B представлені вигляди спереду чорнильного картриджа; на фіг. 8 показана ілюстрація, яка представляє встановлення чорнильного картриджа на каретку; на фіг. 9 показана ілюстрація, яка представляє чорнильний картридж, встановлений на каретку; на фіг. 10A-10E показані загальні вигляди друкарської плати; на фіг. 11A і 11B ілюструється контактний механізм; на фіг. 12 показаний загальний вигляд контактного механізму; на фіг. 13A-13E ілюструється контакт між контактними елементами і виводами; на фіг. 14 показана блок-схема послідовності операцій, яка представляє процедуру процесу виявлення картриджа; на фіг. 15 показана ілюстрація, яка представляє конфігурацію запам'ятовуючого пристрою; на фіг. 16 показана часова діаграма, яка представляє операцію запам'ятовуючого пристрою; на фіг. 17A і 17B ілюструється рух встановленого чорнильного картриджа в межах тримача; на фіг. 18 показаний вигляд із збільшенням в безпосередній близькості до контактних ділянок; на фіг. 19 показана ілюстрація, яка представляє порівняльний приклад; на фіг. 20 показана ілюстрація, яка представляє іншу властивість; на фіг. 21 показана ілюстрація, яка представляє взаємне розташування між контактними ділянками і центральною віссю (центральною лінією CL (CL)) порту подачі чорнила; на фіг. 22 показаний загальний вигляд системи подачі (підведення) чорнила; на фіг. 23 показаний загальний вигляд системи подачі чорнила; на фіг. 24 показаний вигляд в розрізі, який представляє адаптер і приймач чорнила, встановлений в тримачі; на фіг. 25 показаний загальний вигляд, який представляє третій варіант виконання системи подачі чорнил (системи підведення матеріалу для запису); на фіг. 26 показаний загальний вигляд, який представляє третій варіант виконання системи подачі чорнил (системи підведення матеріалу для запису); на фіг. 27 показана ілюстрація, яка представляє четвертий варіант виконання системи подачі чорнила (системи підведення матеріалу для запису); на фіг. 28 показана ілюстрація, яка представляє п'ятий варіант виконання системи подачі чорнила (системи підведення матеріалу для запису); на фіг. 29 показана ілюстрація, яка представляє шостий варіант виконання системи подачі чорнила (системи підведення матеріалу для запису); на фіг. 30 показана ілюстрація, яка представляє принтер; на фіг. 31 показаний загальний вигляд чорнильного картриджа; на фіг. 32 показаний загальний вигляд тримача; на фіг. 33 показана ілюстрація, яка представляє інший варіант виконання друкарської плати; на фіг. 34 показана ілюстрація, яка представляє інший варіант виконання друкарської плати; на фіг. 35 показана ілюстрація, яка представляє інший варіант виконання друкарської плати; і на фіг. 36 показана ілюстрація, яка представляє інший варіант виконання друкарської плати. Докладний опис корисної моделі 3 UA 105184 C2 5 10 15 20 25 30 35 40 45 50 55 60 Опис приведений нижче для варіантів виконання корисної моделі, які будуть описані в наступному порядку. А. Варіант 1 виконання В. Конфігурація варіанту виконання С. Варіант 2 виконання D. Варіант 3 виконання Е. Варіант 4 виконання F. Варіант 5 виконання G. Варіант 6 виконання Н. Варіант 7 виконання I. Приклад модифікації друкарської плати J. Приклади модифікації А. Варіант 1 виконання A1. Конфігурація пристрою На фіг. 1 показана ілюстрація, яка представляє принтер відповідно до варіанту виконання даної корисної моделі. Принтер являє собою один приклад пристрою витрачання матеріалу для запису. Пристрій витрачання матеріалу для запису споживає матеріал для запису в ході здійснення запису. Принтер 1000 має механізм подачі суб-сканування, механізм подачі основного сканування і механізм приводу головки. Механізм подачі суб-сканування включає в себе двигун подачі паперу (не показаний) і валик 10 подачі паперу, керований за допомогою двигуна подачі паперу. Механізм подачі суб-сканування виконаний з можливістю переміщення аркуша паперу Р для принтера в напрямку суб-сканування, використовуючи валик 10 для подачі паперу. Механізм подачі основного сканування виконаний з можливістю використання живлення двигуна 2 каретки, для забезпечення зворотно-поступального руху в напрямку основного сканування кареткою 3, яка з'єднана з привідним ременем 1. Каретка 3 включає в себе тримач 4 і друкуючу головку 5. Механізм приводу головки виконаний з можливістю керувати друкуючою головкою 5 і викидати чорнило з неї. Чорнило, яке викидається, формує точки на папері Р для принтера. Принтер 1000 додатково обладнаний основною схемою 40 керування, призначеною для керування механізмами, описаними вище. Основна схема 40 керування з'єднана з кареткою 3 за допомогою гнучкого кабелю 37. Тримач 4 розроблений так, щоб забезпечити встановлення множини чорнильних картриджів, описаних нижче, і розташований на друкуючій головці 5. Для нормальної служби (друку) принтера 1000, чорнильні картриджі встановлюють в тримач 4 для надання в принтер 1000 чорнильних картриджів. У прикладі, поданому на фіг. 1, можуть бути встановлені шість чорнильних картриджів в тримачі 4. Наприклад, може бути встановлений один чорнильний картридж для кожного з шести кольорів: чорний, блакитним, пурпурний, жовтий, світлоблакитний і світло-пурпурний. Крім того, голки 6 для подачі чорнила для подачі чорнила з чорнильних картриджів в друкуючу головку 5, передбачені на верхній стороні друкуючої головки 5. На фіг. 1 показаний один чорнильний картридж 100, встановлений в тримачі 4. На фіг. 2 і 3 показані ілюстрації, які представляють електричну конфігурацію принтера 1000 і чорнильного картриджа 100. Ілюстрація, показана на фіг. 2, фокусується на основній схемі 40 керування, схемі 500 каретки і чорнильному картриджі 100 в їх цілісності. На фіг. 3 показана конфігурація, яка належить до одного чорнильного картриджа 100, який представляє множину чорнильних картриджів. Така електрична конфігурація також спільно використовується іншими чорнильними картриджами. Основна схема 40 керування і схема 500 каретки являють собою схеми керування, які передбачені всередині принтера 1000 і які використовуються для керування різними механізмами принтера 1000 для виконання друку; тут ці дві схеми спільно називаються блоком керування принтера 1000. Оскільки блок керування можна розглядати як зовнішній пристрій для пристрою, передбаченого для чорнильних картриджів 100, іноді він буде називатися зовнішнім пристроєм в пристрої при описі операцій блока керування і пристрою. Як показано на фіг. 2, схема 500 каретки і чорнильний картридж 100 з'єднані за допомогою множини провідних ліній. Провідні лінії включають в себе лінію LR1 сигналу скидання, лінію LD1 сигналу даних, лінію LC1 тактового сигналу, лінію LCV живлення, лінію LCS заземлення, першу лінію LDSN сигналу керування датчиком і другу лінію LDSP сигналу керування датчиком. П'ять типів ліній LR1, LD1, LCI, LCV, LCS, відповідно, розгалужуються і з'єднуються зі всіма чорнильними картриджами 100 (тобто, з'єднання типу шини). Лінії LDSN, LDSP сигналу керування датчиком передбачені індивідуально для кожного з чорнильних картриджів 100. Як показано на фіг. 3, чорнильний картридж 100 має друкарську плату 200 і датчик 104. Друкарська плата 200 має як пристрій напівпровідниковий запам'ятовуючий пристрій 203 (нижче просто називається "запам'ятовуючий пристрій 203") і сім виводів 210-270. Друкарська плата 4 UA 105184 C2 5 10 15 20 25 30 35 40 45 50 55 60 200 служить як з'єднувач, на якому передбачені виводи для електричного з'єднання з блоком керування принтера 1000, і виконана з можливістю забезпечення електричних з'єднань між блоком керування принтера 1000 і пристроєм (пристроями) і датчиком (датчиками), передбаченим на чорнильному картриджі 100. Вивід 220 живлення, вивід 260 скидання, тактовий вивід 270, вивід 240 даних і вивід 230 заземлення розроблені для електричного з'єднання, відповідно, з площадкою Pvdd виводу живлення (нижче називається площадкою живлення), площадкою Prst виводу скидання (нижче називається площадкою скидання), площадкою Psck тактового виводу (нижче називається тактовою площадкою), площадкою Psda виводу даних (нижче площадкою даних), і площадкою Pvss виводу заземлення (нижче називається площадкою заземлення), які передбачені в запам'ятовуючому пристрої 203. Різні типи запам'ятовуючих пристроїв можна використовувати як запам'ятовуючий 203 пристрій. У даному варіанті виконання використовується запам'ятовуючий пристрій, розроблений таким чином, що комірки пам'яті, призначені для доступу (операції зчитування і запису) в модулях слів, можуть бути вибрані на основі адрес, що генеруються відповідно до внутрішнього тактового сигналу запам'ятовуючого пристрою 203 (наприклад, EEPROM або запам'ятовуючий пристрій, в якому використовується масив сегнетоелектричних комірок пам'яті). Запам'ятовуючий пристрій 203 зберігає інформацію, що належить до чорнила, що міститься в чорнильному картриджі 100. Будь-який пристрій, в якому передбачена, як мінімум, функція пам'яті для збереження даних (або інформації), можна використовувати як запам'ятовуючий пристрій 203; і CPU (ЦПП) або тому подібний може бути передбачений в доповнення до функції пам'яті. Наприклад, пристрій може включати в себе ЦПП і блок зберігання програми. Датчик 104 використовують для виявлення рівня чорнила, що залишилося. У даному варіанті виконання п'єзоелектричний елемент, що складається з п'єзоелектричної частини, затиснутої між двома електродами, використовують як датчик 104. П'єзоелектричний елемент (датчик 104) закріплений на корпусі чорнильного картриджа 100. Коли напруження збудження подають п'єзоелектричному елементу, відбувається деформація п'єзоелектричного елемента. Це явище називається зворотним п'єзоелектричним ефектом. Такий зворотний п'єзоелектричний ефект можна використовувати для примусового збудження коливань п'єзоелектричного елемента. Коливання п'єзоелектричного елемента можуть продовжуватися після припинення подачі збуджуючого напруження. Частота залишкових коливань представляє частоту власних коливань оточуючого конструктивного елемента, який коливається разом з п'єзоелектричним елементом (наприклад, корпус 100 чорнильного картриджа і чорнило). Частота залишкових коливань змінюється відповідно до рівня чорнила, що залишається в чорнильному картриджі 100 (тобто, чи залишається чорнило в чорнильному каналі в безпосередній близькості до датчика 104). Відповідно до цього, знаходиться чи ні рівень чорнила, що залишається, на або вище певного заданого рівня, можна визначати по частоті залишкових коливань. Частота залишкових коливань може бути отримана шляхом вимірювання частоти коливань напруження, що генерується п'єзоелектричним ефектом. Перший вивід 210 датчика і другий вивід 250 датчика електрично з'єднані відповідно з одним електродом і іншим електродом датчика 104 (п'єзоелектричний елемент). Амплітуда залишкових коливань також змінюється відповідно до залишкового рівня чорнила. Отже, можна визначати, знаходиться чи ні залишковий рівень чорнила на або вище певного заданого рівня по змінній амплітуді напруження, що генерується в результаті п'єзоелектричного ефекту. Принтер 1000 також включає в себе механізм 400 контакту і схему 500 каретки. Механізм 400 контакту і схема 500 каретки розташовані на каретці 3 (фіг. 1). Схема 500 каретки встановлена на платі керування, передбаченій на каретці 3. Плата керування електрично з'єднана з основною схемою 40 керування за допомогою гнучкого кабелю 37. Схема 500 каретки має схему 501 керування пам'яттю, схему 503 збудження датчика і сім виводів 510-570. Вивід 520 живлення, вивід 560 скидання, тактовий вивід 570, вивід 540 даних і вивід 530 заземлення електрично з'єднані зі схемою 501 керування пам'яттю. Вивід 530 заземлення заземлений (тобто, з'єднаний із заземленням принтера 1000) через схему керування 501 пам'яттю і основну схему 40 керування. Виводи 520, 530, 540, 560, 570, відповідно, з'єднані з виводами 220, 230, 240, 260, 270 чорнильного картриджа 100 через механізм 400 контакту (контактні елементи 420, 430, 440, 460, 470). Таким чином, коли користувач встановлює друкарську плату 200 в принтер 1000, принтер 1000 електрично з'єднується з виводами друкарської плати 200. Контактний елемент 420 відповідає частині лінії LCV живлення по фіг. 2; контактний елемент 460 відповідає частині лінії LR1 сигналу скидання, контактний елемент 470 відповідає частині лінії LC1 тактового сигналу, контактний елемент 440 відповідає частині лінії LD1 сигналів даних і контактний елемент 430 відповідає частині лінії LCS заземлення. 5 UA 105184 C2 5 10 15 20 25 30 35 40 45 50 55 60 Схема 501 керування пам'яттю керує запам'ятовуючим пристроєм 203 і зчитує і записує дані з і в запам'ятовуючий пристрій 203 через ці виводи. Зокрема, потенціал VDD джерела живлення (напруження джерела живлення) подають зі схеми 501 керування пам'яттю в запам'ятовуючий пристрій 203 через вивід 520 джерела живлення. Сигнал RST скидання подають зі схеми 501 керування пам'яттю в запам'ятовуючий пристрій 203 через вивід 560 скидання. Тактовий сигнал SCK подають зі схеми 501 керування пам'яттю в запам'ятовуючий пристрій 203 через тактовий вивід 570. Вивід 540 даних використовується для передачі (посилання і прийому) сигналів SDA даних між схемою 501 керування пам'яттю і запам'ятовуючим пристроєм 203. Потенціал VSS землі подають зі схеми 501 керування пам'яттю в запам'ятовуючий пристрій 203 через вивід 530 заземлення (вивід 230 заземлення чорнильного картриджа 100 являє собою вивід, розроблений так, що він безперервно з'єднаний із заземленням принтера 1000 за умови, що чорнильний картридж 100 встановлений правильно (тобто, без позиційного зазору) в принтері 1000 (зокрема, в тримачі 4). Напруження VDD джерела живлення відрізняється від потенціалу землі (заземлення) принтера 1000. У даному варіанті виконання запам'ятовуючим пристроям 203 чорнильних картриджів 100 заздалегідь призначають взаємно відмінні ID номери (ID, ідентифікаційні номери). Такі ID номери являють собою ідентифікаційні номери, які дозволяють схемі 501 керування пам'яттю ідентифікувати множину з'єднаних через шину запам'ятовуючих пристроїв 203. Схема 501 керування пам'яттю передає в лінію LD1 сигналу даних дані, що представляють ID номер запам'ятовуючого пристрою 203, призначеного для керування, після чого йдуть дані, що представляють команду. Запам'ятовуючий пристрій 203, який відповідає ID номеру, потім виконує обробку (процес) відповідно до команди (наприклад, операцію зчитування даних або запису даних). Запам'ятовуючі пристрої 203, ID номери яких відрізняються від ID номера призначення, не відповідають на команду, але замість цього, очікують призначення їх власного ID номера (детально описаний нижче). У даному варіанті виконання схема 501 керування пам'яттю і запам'ятовуючий пристрій 203 являють собою схеми низького напруження, які працюють з нижчим напруженням (в даному варіанті виконання, максимум 3,3 В), ніж напруження, що прикладається до п'єзоелектричного елемента при виявленні залишкового рівня чорнила. Будь-яка з різних конфігурацій, які відповідають запам'ятовуючому пристрою 203, може бути прийнята як конфігурація схеми 501 керування пам'яттю. Перший вивід 510 датчика і другий вивід 550 датчика схеми 500 каретки електрично з'єднані зі схемою 503 збудження датчика. Ці виводи 510, 550, відповідно, з'єднані з виводами 210, 250 чорнильного картриджа 100 через механізм 400 контакту (зокрема, контактні елементи 410, 450); контактний елемент 450 по фіг. 3 відповідає частині другої лінії LDSP сигналу збудження датчика, і контактний елемент 410 відповідає частині першої лінії LDSN сигналу збудження датчика. Схема 503 збудження датчика прикладає напруження до датчика 104 або приймає вихідний сигнал (відгук) від датчика 104 через ці виводи. Схема 503 збудження датчика включає в себе схему 503a виявлення картриджа і схему 503b виявлення залишкового рівня чорнила. Схема 503a виявлення картриджа виконана з можливістю виводу призначеного сигналу (напруження) через виводи 510, 550 під час процесу виявлення, чи встановлений чорнильний картридж в тримачі 4. При подальшому отриманні через виводи 510, 550 відгуку на вихідний сигнал (напруження), схема 503a виявлення картриджа виявляє, чи підключена в даний момент друкарська плата 200 до принтера, тобто, чи правильно встановлений чорнильний картридж 100 в принтері. Схема 503b виявлення залишкового рівня чорнила виконана з можливістю виведення напруження збудження через ці виводи 510, 550. Схема 503b виявлення залишкового рівня чорнила потім виявляє залишковий рівень чорнила, шляхом отримання через виводи 510, 550 частоти або амплітуди форми сигналу, представлених напруженням через електроди п'єзоелектричного елемента. Подробиці цієї обробки описані нижче. У даному варіанті виконання датчик 104 являє собою схему високого напруження, розроблену для прийому вищого напруження (в даному варіанті виконання, максимум приблизно 40 В) в порівнянні із запам'ятовуючими пристроями 203. Будь-яка з різних конфігурацій може бути прийнята як конфігурація схеми 503a виявлення картриджа і схеми 503b виявлення залишкового рівня чорнила. Наприклад, може бути використана конфігурація, яка отримується в результаті комбінації логічних схем. Як альтернатива, схема 503 збудження датчика може бути розроблена з використанням комп'ютера. У даному варіанті виконання схема 500 каретки (що включає в себе схему 503 збудження датчика) була розроблена з використанням ASIC (СІМС). Схема 500 каретки з'єднана з основною схемою 40 керування через шину В, яка включає в себе гнучкий кабель 37 (фіг. 1). Схема 500 каретки працює відповідно до інструкцій з основної схеми 40 керування. У даному варіанті виконання в принтері 1000 передбачені механізми 400 6 UA 105184 C2 5 10 15 20 25 30 35 40 45 50 55 60 контакту, кількість яких відповідає множині чорнильних картриджів. Зокрема, оскільки шість чорнильних картриджів 100 встановлені на каретці 3 (фіг. 1), каретка 3 обладнана шістьма механізмами 400 контакту. Крім того, в даному варіанті виконання одна схема 500 каретки спільно використовується цими шістьма чорнильними картриджами 100. Схема 500 каретки обробляє кожний з множини чорнильних картриджів 100 по одному. Використовуючи ID номер (ідентифікаційний номер), схема 501 керування пам'яттю вибирає один запам'ятовуючий пристрій 203, який намічений для обробки (детально описана нижче). Використовуючи схему перемикання (не показана), яка передбачена на схемі 500 каретки, схема 503 збудження датчика вибирає один датчик 104 для збудження і обробки. Основна схема 40 керування являє собою комп'ютер, який включає в себе ЦПП і запам'ятовуючий пристрій (ROM, RAM і т. д.). Запам'ятовуючий пристрій зберігає модуль M10 виявлення картриджа, модуль M20 виявлення залишкового рівня чорнила і модуль M30 керування пам'яттю. Тут ці модулі M10-M30 будуть називатися, відповідно, першим модулем M10, другим модулем M20 і третім модулем M30. Ці модулі M10-M30 являють собою комп'ютерні програми, розроблені для їх виконання з допомогою ЦПП. Виконання обробки ЦПП відповідно до цих модулів буде тут виражене просто як "обробка, що виконується модулями". Обробка, що виконується цими модулями M10-M30, буде детально описана нижче. Як показано на фіг. 2 і 3, основна схема 40 керування підключена до схеми 500 каретки через шину B. Через шину В основна схема 40 керування подає в схему 500 каретки потенціал джерела живлення, потенціал землі і дані (наприклад, команди, які означають запити на обробку, з основної схеми керування в схему каретки, дані, які необхідні для такої обробки, ідентифікаційні номери і т. д.). Схема 500 каретки передає дані в основну схему 40 керування через шину В. На фіг. 4 показаний загальний вигляд каретки 3. На фіг. 5 показаний вигляд із збільшенням частини каретки 3, представлений на фіг. 4. На фіг. 4 встановлений один чорнильний картридж 100 на каретці 3. Напрямки X, Y і Z позначені на кресленні. Напрямок X також називається "напрямком +X", і напрямок, протилежний напрямку X, буде називатися "напрямком -X". Таке ж позначення використовується і для напрямків Y і Z. Напрямок Z на кресленні означає напрямок встановлення чорнильного картриджа 100. Чорнильний картридж 100 встановлюють в каретку 3 шляхом переміщення чорнильного картриджа 100 в напрямку Z. Голки 6 подачі чорнила розташовані вздовж стінки 4wb основи (стінка, що продовжується в напрямку +Z) тримача 4. Голки 6 подачі чорнила виступають назовні в напрямку -Z. Механізми 400 контакту розташовані вздовж передньої стінки 4wf (стінка, що продовжується в напрямку -Y) тримача 4. Напрямок Y означає напрямок, перпендикулярний напрямку Z встановлення. У даному варіанті виконання шість голок 6 подачі чорнила і шість механізмів 400 контакту, відповідно, розташовані суміжно в напрямку X (з напрямку -X в напрямку +X). Напрямок X перпендикулярний, як напрямку Z, так і напрямку Y. Шість картриджів встановлюють поруч один з одним в напрямку X (не показані). На фіг. 6A і 6B представлені загальні вигляди чорнильного картриджа 100, і на фіг. 7A і 7B показані вигляди спереду чорнильного картриджа 100. Напрямки X, Y і Z на кресленні означають напрямки чорнильного картриджа 100, встановленого на каретці 3 (фіг. 4). Сторона в напрямку +Z чорнильного картриджа 100 (сторона, перпендикулярна напрямку Z, яка також являє собою стінку 101wb основи на фіг. 6A), повернена до стінки 4wb основи каретки 3. Сторона в напрямку -Y чорнильного картриджа 100 (сторона, перпендикулярна напрямку Y, яка також являє собою передню стінку 101wf на фіг. 6A), повернена до механізму 400 контакту каретки 3. Чорнильний картридж 100 включає в себе корпус 101, датчик 104 і друкарську плату 200. Чорнильна камера 120, призначена для утримування чорнила, сформована всередині корпусу 101. Датчик 104 закріплений всередині корпусу 101. Корпус 101 включає в себе передню стінку 101wf (стінка в напрямку -Y), стінку 101wb основи (стінка в напрямку +Z), і задню стінку 101wbk (стінка в напрямку +Y). Передня стінка 101wf перетинає (в даному варіанті виконання, по суті, під прямим кутом) стінку 101wb основи. Друкарська плата 200 закріплена на передній стінці 101wf. Виводи 210-270 розташовані на зовнішній поверхні друкарської плати 200 (сторона, яка повернена до механізму 400 контакту (фіг. 4) принтера 1000). Порт 110 подачі чорнила розташований в місці в стінці 101wb основи, яке розташоване ближче до передньої стінки 101wf, ніж до задньої стінки 101wbk (тобто, стінки в напрямку +Y), яка повернена до передньої стінки 101wf. Два виступи P1, P2 сформовані на передній стінці 101wf. Ці виступи P1, P2 виступають назовні в напрямку -Y. Отвір H1 і виріз H2, виконані, відповідно, з можливістю вміщати ці виступи P1, P2, сформовані в друкарській платі 200. Виступи P1, P2, отвір H1 і виріз H2 7 UA 105184 C2 5 10 15 20 25 30 35 40 45 50 55 60 використовуються як частини для запобігання неправильному встановленню під час процесу встановлення друкарської плати на чорнильний картридж. Отвір H1 розташований в центрі нижньої кромки (кромка в напрямку +Z) друкарської плати 200, і виріз H2 розташований в центрі верхньої кромки (кромка в напрямку -Z) друкарської плати 200. Виступи P1, P2 проходять, відповідно, через отвір H1 і виріз H2, коли друкарська плата 200 знаходиться у встановленому стані на передній стінці 101wf. Неправильне встановлення друкарської плати 200 на передній стінці 101wf обмежується шляхом контакту отвору H1 з виступом P1 і контакту вирізу H2 з виступом P2. Після встановлення друкарської плати 200 на передній стінці 101wf кінчики цих виступів P1, P2 сплющують. Зокрема, кінчики цих виступів P1, P2 сплющують шляхом подачі тепла таким чином, що виступи P1, P2 і друкарська плата щільно з'єднуються один з одним в результаті теплового обтискання. Друкарську плату 200, таким чином, закріплюють на передній стінці 101wf. Крім того, виступ 101e зачеплення розташований на передній стінці 101wf. В результаті зачеплення виступу 101e зачеплення і тримача 4 (фіг. 4), запобігається ненавмисне від'єднування чорнильного картриджа 100 від тримача 4. Порт 110 подачі чорнила, який виконує функцію порту підведення матеріалу для запису, сформований в стінці 101wb основи. Порт 110 подачі чорнила сполучається з чорнильною камерою 120. Порт 110 подачі чорнила і чорнильна камера 120 в цілому будуть називатися "приймачем 130 чорнила". Отвір 110op порту 110 подачі чорнила герметично закритий за допомогою плівки 110f. Це запобігає витіканню чорнила з порту 110 подачі чорнила. В результаті встановлення чорнильного картриджа 100 на каретці 3 (фіг. 4), ущільнювач (плівка 110f) проколюють, і голку 6 подачі чорнила вставляють через порт 110 подачі чорнила. Чорнило, яке міститься в чорнильній камері 120 (фіг. 6A), подають в принтер 100 через голку 6 подачі чорнила. Центральна лінія CL, позначена на фіг. 7B, представляє центральну вісь порту 110 подачі чорнила. Коли чорнильний картридж 100 правильно встановлений (тобто, не знаходиться в неправильному положенні) на каретці 3, центральна лінія CL суміщується з центральною віссю голки 6 подачі чорнила. Чорнильний картридж 100 відповідає системі подачі чорнила (або, в більш загальному випадку, системі підведення матеріалу для запису). На фіг. 8 показана ілюстрація, яка представляє встановлення чорнильного картриджа 100 в каретку 3. На фіг. 9 показана ілюстрація, яка представляє чорнильний картридж 100, встановлений на каретку 3. На цих кресленнях чорнильний картридж 100 і каретка 3 представлені в поперечному перерізі. Такий поперечний переріз перпендикулярний напрямку X. Під час встановлення чорнильного картриджа 100, спочатку чорнильний картридж 100 орієнтують в напрямку вгору тримача 4 (напрямок -Z), таким чином, щоб порт 110 подачі чорнила був повернений до голки 6 подачі чорнила. Чорнильний картридж 100 потім встановлюють в тримачі 4, переміщуючи чорнильний картридж 100 в напрямку Z встановлення. В результаті цього, виступ 101e зачеплення чорнильного картриджа 100 зачіплюється з виступом 4e зачеплення тримача 4. Голка 6 подачі чорнила вставляється в порт 110 подачі чорнила. Кільцеподібний ущільнювальний елемент 112 розташовується в отворі 110op порту 110 подачі чорнила. Ущільнювальний елемент 112 виготовлений з пружного матеріалу, такого як гума і розроблений так, що він входить в контакт з голкою 6 подачі чорнила і запобігає витоку чорнила. Таким чином, ущільнювальний елемент 112 визначає блок контакту між портом 110 подачі чорнила (отвір 110op) і голкою 6 подачі чорнила. Як показано на фіг. 8, елемент 113 клапана розташований на стороні перед ущільнювальним елементом 112. Такий елемент 113 клапана притискається до ущільнювального елемента 112 за допомогою пружини, яка не показана. Коли чорнильний картридж 100 від'єднують від тримача 4, елемент 113 клапана входить в контакт з ущільнювальним елементом 112 і закриває порт 110 подачі чорнила. Таким чином, зменшується імовірність витоку чорнила з порту 110 подачі чорнила, навіть якщо чорнильний картридж 100 буде від'єднаний від тримача 4 після встановлення чорнильного картриджа 100 в тримача 4 і розриву плівки 110f. Коли чорнильний картридж 100 встановлений в тримач 4, як показано на фіг. 9, механізм 400 контакту розташовується в напрямку уперед (напрямок -Y) друкарської плати 200. Панель 500b розташована в напрямку -Y механізму 400 контакту. Схема 500 каретки встановлена на панелі 500b (платі). Виводи 210-270 друкарської плати 200 електрично з'єднуються, відповідно, з виводами 510-570 схеми 500 каретки за допомогою механізму 400 контакту (більш детально описаний нижче). Напрямок Z встановлення відповідає напрямку встановлення під час встановлення (з'єднання) друкарської плати 200 в принтері 1000. Коли чорнильний картридж 100 встановлюють в тримачі 4, голка 6 подачі чорнила проштовхує елемент 113 клапана вгору таким чином, що елемент 113 клапана відділяється від 8 UA 105184 C2 5 10 15 20 25 30 35 40 45 50 55 60 ущільнювального елемента 112. Чорнильна камера 120 і голка 6 подачі чорнила, таким чином, сполучаються, що забезпечує можливість подачі чорнила, що знаходиться всередині чорнильної камери 120, в принтер 1000. На фіг. 10A і 10B показані загальні вигляди друкарської плати 200. На фіг. 10C показаний вигляд спереду друкарської плати 200, якщо дивитися вздовж напрямку Y (з напрямку -Y в напрямку +Y); на фіг. 10D показаний вигляд збоку друкарської плати 200, якщо дивитися вздовж напрямку -X (з напрямку +X в напрямку -X); і на фіг. 10E показаний вигляд позаду друкарської плати 200, якщо дивитися вздовж напрямку -Y (з напрямку +Y в напрямку -Y). Напрямки X, Y і Z на кресленні означають напрямки для чорнильного картриджа 100, встановленого в каретці 3 (фіг. 4). На друкарській платі 200 виводи 210-270 і запам'ятовуючий пристрій 203 розташовані на платі 205, яка є діелектриком. Плата 205 включає в себе запам'ятовуючий пристрій 203, розташований на задній стороні ВS панелі 205, і виводи 210-270, розташовані на передній стороні FS плати 205. Плата 205 являє собою плоску плату, розташовану перпендикулярно напрямку Y, форма її, загалом, є прямокутною, і вона має сторони, паралельні напрямку X, і сторони, паралельні напрямку Z. Передня сторона FS означає поверхню, розташовану в напрямку уперед (напрямок -Y), в той час як задня сторона BS означає поверхню, розташовану в напрямку назад (напрямок +Y). Отвір H1 і виріз H2 сформовані в платі 205. Виводи 220, 230, 240, 250, 260, 270, відповідно, з'єднані з площадками Pvdd, Pvss, Psda, Prst, Psck (фіг. 3) запам'ятовуючого пристрою 203 за допомогою струмопровідних доріжок, які не показані. Струмопровідні доріжки можуть включати в себе, наприклад, крізний отвір, висвердлений через плату 205, струмопровідну структуру, сформовану на поверхні або всередині плати 205, і з'єднувальний провід, який з'єднує струмопровідну структуру з площадкою запам'ятовуючого пристрою 203. У даному варіанті виконання поверхня запам'ятовуючого пристрою 203 на платі 205 покрита смолою RC. На фіг. 10C представлена передня сторона FS друкарської плати 200. Сім виводів 210-270, відповідно, сформовані так, що вони мають, загалом, прямокутну форму. Ці виводи 210-270 розташовані так, що вони формують дві прямі лінії L1, L2, які продовжуються вздовж напрямку X (з напрямку -X в напрямку +X) перпендикулярно напрямку Z установлення чорнильного картриджа в тримач 4. Перша лінія L1 представляє гіпотетичну пряму лінію (сегмент), по суті, перпендикулярну напрямку Z встановлення і сформована або утворена множиною контактних ділянок 210c-250c, які включають в себе контактну ділянку 210c, за допомогою якої перший датчик 210 входить в контакт з контактним елементом 410, і контактну ділянку 250c за допомогою якої другий датчик 250 входить в контакт з контактним елементом 450. Друга лінія L2 представляє гіпотетичну пряму лінію (сегмент), по суті, перпендикулярну напрямку Z встановлення, і сформовану або визначену контактною ділянкою 260c, за допомогою якої вивід 260 скидання знаходиться в контакті з контактним елементом 460, і контактна ділянка 270c, за допомогою якої тактовий вивід 270 знаходиться в контакті з контактним елементом 470. Перша лінія L1 розташована на ведучій стороні або передній стороні відносно напрямку Z встановлення (тобто, ведучій стороні відносно іншої лінії (тут другої лінії L2) в напрямку руху під час встановлення). Коли чорнильний картридж 100 (фіг. 8, 9) встановлений правильно (тобто, без позиційного зазору) в тримачі 4, пряма лінія з цієї множини прямих ліній, яка являє собою ту лінію, яка розташована ближче усього в напрямку порту 110 подачі чорнила (отвір 110op), являє собою першу лінію L1. Виводи, що мають контактні ділянки, які формують першу лінію L1, в порядку зліва на кресленні (кромка в напрямку -X), є перший вивід 210 датчика, вивід 220 живлення, вивід 230 заземлення, вивід 240 даних і другий вивід 250 датчика. Виводи, які формують другу лінію L2, розташовані в порядку зліва на кресленні, вивід 260 скидання і тактовий вивід 270. Два виводи 210, 250 можуть бути виключені. У цьому випадку виводи контактних ділянок, які складають першу лінію L1, будуть включати в себе три з виводів, які з'єднуються із запам'ятовуючим пристроєм 203, а саме, вивід 220 живлення, вивід 230 заземлення і вивід 240 даних. Як і в цьому прикладі, перша лінія L1 може бути сформована контактними ділянками виводів деяких або всіх виводів, які з'єднані із запам'ятовуючим пристроєм 203). На фіг. 10E показана задня сторона BS друкарської плати 200. Два виводи 210b, 250b сформовані на задній стороні BS. Ці виводи 210b, 250b, відповідно, мають електричне продовження виводів 210, 250 на передній стороні FS. Один з електродів датчика 104 з'єднаний з виводом 210b, і інший електрод датчика 104 з'єднаний з виводом 250b. На фіг. 11A показаний вигляд позаду механізму 400 контакту, якщо дивитися вздовж напрямку -Y (з напрямку +Y в напрямку -Y); і на фіг. 11B показаний вигляд збоку механізму 400 контакту, якщо дивитися вздовж напрямку -X (з напрямку +X в напрямку -X). На фіг. 12 9 UA 105184 C2 5 10 15 20 25 30 35 40 45 50 55 60 показаний загальний вигляд механізму 400 контакту. Механізм 400 контакту включає в себе опорний елемент 400b і сім контактних елементів 410-470. У опорному елементі 400b сформовані перші прорізи 401 і другі прорізи 402, які лежать поруч один з одним вздовж напрямку X (з напрямку -X в напрямку +X). Другі прорізи 402 зсунені в напрямку -Z відносно перших прорізів 401. Контактні елементи 410-470, відповідно, розташовані з поглибленням в цих прорізах 401, 402 так, що вони відповідають виводам 210-270 друкарської плати 200 (фіг. 10C). Кожний контактний елемент 410-470 має електропровідність і пружність. Другий проріз 402a на стороні +X і другий проріз 402b на стороні -X не використовуються і можуть бути виключені. Як показано на фіг. 11B, контактні елементи 410-470 на одному їх кінці виступають в напрямку +Y з опорного елемента 400b. Такий виступаючий перший кінець притискається до друкарської плати 200 таким чином, що він знаходиться в контакті з відповідним виводом з виводів 210-270 друкарської плати 200. На фіг. 11A показані ділянки 410c-470c в контактних елементах 410-470, які входять в контакт з виводами 210-270. Ці контактні ділянки 410c-470c виконують функцію виводів на стороні пристрою, що забезпечує електричне з'єднання між принтером 1000 і виводами 210-270 друкарської плати 200. Тут ці контактні ділянки 410c-470c також будуть називатися виводами 410c-470c на стороні пристрою. У той же час, як показано на фіг. 11B, контактні елементи 410-470 на іншому їх кінці виступають в напрямку -Y з опорного елемента 400b. Такий виступаючий інший кінець притискається до плати 500b так, що він входить в контакт з відповідним виводом з виводів 510570 на платі 500b (виводи 510-570 схеми 500 каретки). Хоч це не показано на кресленнях, виводи 510-570 схеми 500 каретки розташовані аналогічно виводам 210-270, які показані на фіг. 10C. Ці виводи 510-570 сформовані на схемі 500b каретки на її стороні, яка повернена до механізму 400 контакту. На фіг. 13A-13E показаний контакт між контактними елементами 410-470 і виводами 210-270 з чорнильним картриджем 100 (фіг. 8) у встановленому стані. На фіг. 13A-13E показаний механізм 400 контакту і друкарська плата 200, коли на неї дивляться вздовж напрямку -X (з напрямку +X в напрямку -X). Під час встановлення друкарську плату 200 переміщують в напрямку Z встановлення. Взаємне положення друкарської плати 200 і механізму 400 контакту змінюється в послідовності, показаній на фіг. 13A-13E. Спочатку, як показано на фіг. 13B, нижня кромка LE (кромка в напрямку +Z) плати 205 друкарської плати 200 входить в контакт з двома контактними елементами 460, 470, які розташовані зі зсувом в напрямку -Z відносно контактних елементів 410-450. Потім, в результаті руху плати 205 в напрямку +Z, контактні елементи 460, 470 штовхають в напрямку -Y. Контактні елементи 460, 470 мають пружність, і контактні ділянки 460c, 470c притискаються в напрямку +Y. Отже, плата 205 переміщається в напрямку +Z, причому контактні елементи 460, 470 (контактні ділянки 460c, 470c) знаходяться в стані контакту з передньою стороною FS плати 205. Далі, як показано на фіг. 13C, нижня кромка LE плати 205 входить в контакт з п'ятьма контактними елементами 410-450, які розташовані зі зсувом в напрямку +Z. Ці контактні елементи 410-450 також мають пружність, і контактні ділянки 410c-450c притискаються в напрямку +Y. Отже, коли контактні елементи 410-450 (контактні ділянки 410c-450c) в стані контакту з передньою стороною FS плати 205, плату 205 переміщують в напрямку +Z. На фіг. 13D показана плата 205, яку переміщують далі в напрямку +Z зі стану, показаного на фіг. 13C. В стані, показаному на фіг. 13D, вивід 230 був переміщений між контактним елементом 460 і контактним елементом 470. У кінцевому результаті, як показано на фіг. 13E, встановлення чорнильного картриджа 100 закінчується. У цьому стані контактні елементи 410-470 (контактні ділянки 410c-470c) розташовані у відповідному контакті з виводами 210-270 друкарської плати 200. На фіг. 13E представлені дві відстані Ds1, Ds2. Перша відстань Ds1 означає відстань, на яку контактні елементи 410-450 ковзають по передній стороні FS плати 205. Друга відстань Ds2 означає відстань, на яку контактні елементи 460 і 470 ковзають по передній стороні FS плати 205. Як показано, перша відстань Ds1 менша, ніж друга відстань Ds2. Таким чином, для контактних елементів 410-450, які відповідають першій лінії L1 (фіг. 10C), яка розташована на ведучій ділянці (ведуча сторона) в напрямку Z встановлення, відстань ковзання по передній стороні FS коротша в порівнянні з іншими контактними елементами 460, 470. Отже, в порівнянні з іншими контактними елементами 460, 470, сторонні речовини, такі як пил, на передній стороні FS, менш ймовірно, будуть осідати на контактних елементах 410-450. Таким чином, імовірність дефектних з'єднань між контактними елементами 410-450 і виводами 210-250 нижча в порівнянні з іншими контактними елементами 460, 470. Конфігурація, описана вище, є спільною для всіх чорнильних картриджів. 10 UA 105184 C2 5 10 15 20 25 30 35 40 45 50 55 60 A2. Виявлення картриджа На фіг. 14 показана блок-схема послідовності операцій, яка представляє процедуру обробки виявлення картриджа. Ця обробка являє собою обробку, за допомогою якої принтер 1000 перевіряє, чи встановлений чорнильний картридж. Цю обробку виконують за допомогою (першого) модуля M10 виявленням картриджа і схеми 500 каретки (схеми 503 збудження датчика, фіг. 3). Процедура по фіг. 14 представляє обробку, що належить до одного чорнильного картриджа. Перший модуль M10 і схема 500 каретки виконують цю обробку, відповідно, для всіх чорнильних картриджів, які, як передбачається, встановлені в тримачі 4 (фіг. 4). В результаті цього, перший модуль M10 перевіряє встановлення всіх (шести) чорнильних картриджів. Перший модуль M10 може виконувати цю обробку з будь-якою з різних часових схем. Наприклад, обробка може бути виконана на періодичній основі або коли задовольняється задана умова (наприклад, коли вмикають подачу живлення принтера 1000, коли виконують заміну чорнильного картриджа 100, або коли ініціюють друк); або обробка може бути виконана у відповідь на інструкцію користувача. На початковому етапі S100, перший модуль M10 виводить сигнал (напруження) з виводів 510, 550 датчика чорнильного картриджа, призначеного для виявлення. Зокрема, перший модуль M10 представляє в схему 503a виявлення картриджа інструкцію на виведення сигналу. Ця інструкція включає в себе ідентифікаційний номер чорнильного картриджа. Відповідно до такої інструкції схема 503a виявлення картриджа перемикає схему перемикання таким чином, що вибирають виводи 510, 550 датчика, асоційовані з ідентифікаційним номером, після чого вибрані виводи 510, 550 датчиків виводять сигнал (напруження). Якщо чорнильний картридж 100 встановлений, напруження прикладають до двох електродів датчика 104. Так заряджається датчик 104. На наступному етапі S110 в першому модулі M10 використовуються виводи 510, 550 датчика для отримання сигналу у відповідь (напруження). Зокрема, перший модуль M10 представляє в схему 503a виявлення картриджа інструкцію для отримання сигналу (напруження). Відповідно до цієї інструкції схема 503a виявлення картриджа припиняє прикладати напруження і потім вимірює напруження між двома виводами 510, 550 датчика. Схема 503a виявлення картриджа потім повідомляє перший модуль M10 про виміряне напруження. На наступному етапі S120 перший модуль M10 визначає, чи перевищує виміряне напруження задане порогове значення. Якщо чорнильний картридж 100 встановлений, вимірюють напруження зарядженого датчика 104. Абсолютне значення цього виміряного напруження (яке називається першим напруженням) більше нуля. Якщо чорнильний картридж 100 не встановлений, виміряне напруження, по суті, дорівнює нулю. Порогове значення між нулем і першим напруженням встановлюють емпірично заздалегідь. Отже, якщо абсолютне значення виміряного напруження більше, ніж порогове значення, перший модуль M10 визначає, що чорнильний картридж 100 встановлений (Етап S130). Якщо абсолютне значення виміряного напруження дорівнює або менше, ніж порогове значення, перший модуль M10 визначає, що чорнильний картридж 100 не встановлений (Етап S140). Перший модуль M10 потім припиняє обробку. У переважному варіанті застосування на практиці, якщо чорнильний картридж не встановлений в одному або більше місцях установки, перший модуль M10 виконує обробку, що належить до не встановленого картриджа (картриджів). Така обробка може являти собою, наприклад, обробку призупинення друку або обробку попередження користувача про не встановлений картридж. A3. Керування пам'яттю На фіг. 15 показана ілюстрація, яка представляє конфігурацію запам'ятовуючого пристрою 203 в даному варіанті виконання. Запам'ятовуючий пристрій 203 являє собою напівпровідникову інтегральну схему, яка включає в себе схему IOC введення/виведення IOC; логічний модуль MLM; енергонезалежний масив комірок пам'яті MCA; і п'ять площадок (виводів введення/виведення) Pvdd, Prst, Psck, Psda і Pvss. Логічний модуль MLM включає в себе ID компаратор MLM1, генератор MLM2 адреси і контролер MLM3 зчитування/запису. У відповідь на інструкцію із зовнішнього пристрою (наприклад, контролера принтера 1000 по фіг. 3; основна схема 40 керування і схема 500 каретки повністю), логічний модуль MLM виконує запис даних в масив MCA комірок пам'яті, або зчитує дані з масиву MCA комірок пам'яті (детально описано нижче). Схема IOC введення/виведення включає в себе п'ять ліній Lvdd, Lrst, Lsck, Lsda, Lvss; три буферних схеми MBrst, MBsck, MBsd; і захисну схему PC (PC). Площадки Pvdd, Prst, Psck, Psda, Pvss, відповідно, з'єднані з логічним модулем MLM за допомогою ліній Lvdd, Lrst, Lsck, Lsda, Lvss. Лінія Lvdd живлення являє собою лінію для прийому потенціалу VDD джерела 11 UA 105184 C2 5 10 15 20 25 30 35 40 45 50 55 живлення. Лінія Lrst скидання являє собою лінію для прийому сигналу RST скидання. У лінії Lrst скидання передбачена перша буферна схема MBrst. Тактова лінія Lsck являє собою лінію для прийому тактового сигналу SCK. У тактовій лінії Lsck передбачена друга буферна схема MBsck. Лінія Lsda даних являє собою лінію для передачі і прийому сигналів SDA даних. У лінії Lsda даних передбачена третя буферна схема MBsda. Лінія Lvss заземлення являє собою лінію для прийому потенціалу VSS землі. Площадки Pvdd, Prst, Psck, Psda, Pvss, відповідно, електрично з'єднані з виводами 220, 260, 270, 240, 230 друкарської плати 200. Схема PC захисту захищає внутрішню схему запам'ятовуючого пристрою 203, що включає в себе логічний модуль MLM і масив MCA комірок пам'яті) від подачі ненормального вхідного сигналу, такого як статична електрика, на площадки. У даному варіанті виконання захисна схема PC включає в себе захисні діоди D1-D6. Катоди трьох з цих діодів D1, D3, D5 з'єднані з площадкою Pvdd живлення (лінія Lvdd живлення). Аноди цих діодів D1, D3, з'єднані з площадками Prst, Psck, Psda (лінії Lrst, Lsk, Lsda), відповідно. Аноди трьох інших діодів D2, D4, D6 з'єднані з площадкою Pvss заземлення (лінія Lvss заземлення). Катоди цих діодів D2, D4, з'єднані з площадками Prst, Psck, Psda (лінії Lrst, Lsk, Lsda), відповідно. На фіг. 16 показана часова діаграма, яка представляє операцію запам'ятовуючого пристрою 203. На кресленні сигнали (потенціал VDD джерела живлення, сигнал RST скидання, тактовий сигнал SCK, сигнал SDA даних), які з'являються на площадках запам'ятовуючого пристрою 203 (фіг. 15), показані, як операції запам'ятовуючого пристрою 203. У даному варіанті виконання, як зчитування даних з масиву MCA комірок пам'яті запам'ятовуючого пристрою 203, так і запис даних в масив MCA комірок пам'яті здійснюють, як показано на діаграмі, представленій на фіг. 16. На кресленні, рівень Н означає високий потенціал (приблизно 3,3 В), в той час як рівень L представляє низький потенціал (нуль V); опорне значення для цих потенціалів представляє потенціал VSS землі. Стрілки, показані нижче символів, які означають сигнали, означають напрямок потоку сигналів (даних). Стрілка, направлена праворуч, означає потік зі схеми 501 керування пам'яттю (фіг. 3) в напрямку запам'ятовуючого пристрою 203, в той час як стрілка, направлена ліворуч, означає потік із запам'ятовуючого пристрою 203 в напрямку схеми 501 керування пам'яттю. Сигнали SDA даних можуть протікати в обох напрямках. У даному варіанті виконання доступ до запам'ятовуючого пристрою 203 (фіг. 15: масив MCA комірок пам'яті) здійснюють шляхом послідовного доступу. Адресу пам'яті, призначену для доступу, оновлюють в призначеному порядку від призначеної початкової адреси, на основі тактового сигналу SCK. У даному варіанті виконання, оскільки операції запису в масив комірок пам'яті і операції зчитування з масиву комірок пам'яті виконують по одному блоку в одиницях ряду, адреса пам'яті являє собою адресу, яка визначає ряд. Доступ до комірок пам'яті, по одній одночасно, здійснюють в порядку, що починається від ряду 0 масиву MCA комірок пам'яті. Розмір даних одного ряду (відповідає одному слову) складає n бітів (n являє собою ціле число, яке дорівнює 1 або більше, наприклад, n=32). Генератор MLM2 адреси оновлює адресу пам'яті, призначену для доступу в порядку ряд 0, ряд 1, ряд 2…, кожний раз, коли приймають n імпульсів тактового сигналу SCK. Ідентифікаційний номер запам'ятовуючого пристрою 203 збережений заздалегідь в ряду 0. В даному варіанті виконання ідентифікаційний номер представлений трьома бітами. Фізичні місця розташування в масиві пам'яті рядів не обов'язково повинні мати такий же порядок, як і послідовність доступу рядів. Коли потрібно отримати доступ до запам'ятовуючого пристрою 203 (фіг. 15), схема 501 керування пам'яттю (фіг. 3) спочатку встановлює потенціал VDD джерела живлення на рівень H. Потім схема 501 керування встановлює сигнал RST скидання на рівень H. В даному варіанті виконання, в умовах, коли сигнал RST скидання знаходиться на рівні Н (призначений рівень, відмінний від потенціалу VSS землі), запам'ятовуючий пристрій 203 працює синхронно з тактовим сигналом SCK. Якщо сигнал RST скидання має рівень, відмінний від рівня Н (наприклад, такий же потенціал, як і потенціал VSS землі), запам'ятовуючий пристрій 203 припиняє роботу. Схема 501 керування пам'яттю може виконувати скидання всіх операцій запам'ятовуючого пристрою шляхом послідовної зміни сигналу RST скидання від рівня Н до рівня L (детально описане нижче). Потім схема 501 керування пам'яттю (фіг. 3) представляє тактовий сигнал SCK на тактовий вивід 270 друкарської плати 200 (фіг. 15). Синхронно з тактовим сигналом SCK схема 501 керування пам'яттю представляє сигнал SDA даних з n бітів, на вивід 240 даних. Перші три біти з цих n-бітних даних представляють ідентифікаційний номер запам'ятовуючого пристрою 203, призначений для доступу. Наступний один біт являє собою команду. Команда являє собою або зчитування даних (R) або запис даних (W); наприклад, рівень L представляє R і рівень Н представляє W. Решта бітів являють собою пусті дані. 12 UA 105184 C2 5 10 15 20 25 30 35 40 45 50 55 60 Під час інтервалу, коли приймають початкові n тактових імпульсів CP1, логічний модуль MLM (фіг. 15) виконує наступну обробку. Генератор MLM2 адреси (фіг. 15) генерує адресу пам'яті, яка представляє ряд 0. Контролер MLM3 зчитування/запису зчитує згенеровані дані адреси (дані ряду 0) з масиву MCA комірок пам'яті (фіг. 16: етап 10). Потім ID компаратор MLM1 визначає, чи співпадає його власний ID номер, який зчитують з масиву MCA комірок пам'яті, з ID номером, який вказаний схемою 501 керування пам'яттю (фіг. 3) (Етап S20). Якщо його власний ID номер відрізняється від вказаного ID номера, логічний модуль MLM припиняє обробку і перехід в режим роботи (режим очікування), в якому відстежують сигнал скидання. Якщо його власний ID номер є таким же, що і вказаний ID номер, логічний модуль MLM переходить до обробки. Шляхом перемикання обробки в залежності від ID номера, запам'ятовуючий пристрій 203, який вказаний схемою 501 керування пам'яттю, виконує обробку відповідно до інструкції схеми 501 керування пам'яттю. На наступному етапі S30 контролер MLM3 зчитування/запису визначає, чи являє собою команда, вказана сигналом SDA, зчитування даних (R) або запис даних (W). Після прийому початкових n тактових імпульсів, логічний модуль MLM ініціює обробку відповідно до команди. У разі команди зчитування даних, логічний модуль MLM (фіг. 15) виконує обробку на етапах S41-S4k синхронно з тактовим сигналом SCK. Як відмічено вище, генератор MLM2 адреси (фіг. 15) збільшує адресу пам'яті на один ряд одночасно, починаючи з ряду 0, кожний раз, коли приймає n тактових імпульсів. Контролер MLM3 зчитування/запису потім зчитує з масиву MCA комірок пам'яті дані адреси, вказані генератором MLM2 адреси. Контролер MLM3 зчитування/запису, використовуючи сигнал SDA даних, потім виводить зчитані дані по одному біту одночасно синхронно з тактовим сигналом SCK. Наприклад, відповідно до других n тактових імпульсів CP2, контролер MLM3 зчитування/запису виводить дані ряду 1 (S41). Більш детально, під час початкового тактового імпульсу других n тактових імпульсів CP2, контролер MLM3 зчитування/запису зчитує ряд 1 масиву комірок пам'яті, і синхронно з кожним тактовим імпульсом з n тактових імпульсів CP2 виводить дані зчитаних n бітів в схему 501 керування пам'яттю. Схема 501 керування пам'яттю (фіг. 3), яка працює синхронно з тактовим сигналом SCK, одночасно приймає один біт даних ряду 1 до ряду k (k являє собою ціле число, яке дорівнює або більше 1), який міститься в масиві MCA комірок пам'яті. У варіанті виконання на фіг. 16, після того, як будуть прийняті дані ряду k, схема 501 керування пам'яттю припиняє подавати тактовий сигнал SCK. У разі команди запису (W) даних, логічний модуль MLM (фіг. 15) виконує обробку на етапах S51-S5k синхронно з тактовим сигналом SCK. Схема 501 керування пам'яттю (фіг. 3), використовуючи сигнал SDA даних і працюючи синхронно з тактовим сигналом SCK, представляє в логічний модуль MLM один біт одночасно з даними, які повинні бути збережені в масиві MCA комірок пам'яті. Контролер MLM3 зчитування/запису потім зберігає прийняті дані в масиві MCA комірок пам'яті за адресою, вказаною генератором MLM2 адреси. Наприклад, синхронно з другими n тактовими імпульсами CP2, контролер MLM3 зчитування/запису зберігає прийняті дані серед 1 масиву MCA комірок пам'яті (S5l, S51w). У варіанті виконання по фіг. 16, після збереження даних в елементах пам'яті в ряду k (S5kw), схема 501 керування пам'яттю припиняє подавати тактовий сигнал SCK. Як буде описано нижче, існує імовірність того, що положення чорнильного картриджа 100 може відхилитися від правильного положення всередині тримача 4. Таке неправильне встановлення теоретично може призвести до того, що вивід 240 друкарської плати 200 (фіг. 2) може відділятися від контактного елемента 440 механізму 400 контакту. У цей момент, якщо потенціал VDD джерела живлення, сигнал RST скидання і тактовий сигнал SCK будуть подані звичайним чином в запам'ятовуючий пристрій 203 (фіг. 15), логічний модуль MLM може записати дані відповідно до потенціалу лінії Lsda даних (тобто, помилкові дані) в масив MCA комірок пам'яті (потенціал лінії Lsda даних може бути тим же, наприклад, що і лінії Lvss заземлення), запам'ятовуючий пристрій 203 також може неправильно функціонувати або може стати непрацездатним з різних інших причин, які не обмежені описаними вище (детально описане нижче). Після припинення подачі тактового сигналу SCK схема 501 керування пам'яттю (фіг. 3) змінює сигнал RST скидання з рівня Н на рівень L. В результаті, всі запам'ятовуючі пристрої 203 виконують скидання своїх власних операцій. Зокрема, генератор MLM2 адреси виконує скидання адреси в пам'яті на ряд 0. Коли логічний модуль MLM приймає наступний сигнал RST скидання (рівень Н), тактовий сигнал SCK і сигнал SDA даних, він виконує обробку, що починається з етапу S10 на фіг. 16. Після встановлення схемою 501 керування пам'яттю сигналу RST скидання на рівень L, потенціал VDD джерела живлення буде встановлений на рівень L. В результаті, всі запам'ятовуючі пристрої 203 припиняють роботу. 13 UA 105184 C2 5 10 15 20 25 30 35 40 45 50 55 60 Схема 501 керування пам'яттю (фіг. 3) працює відповідно до інструкцій модуля M30 (третій модуль) керування пам'яттю. Третій модуль M30 звертається до запам'ятовуючого пристрою 203 кожного з шести чорнильних картриджів 100, які встановлені в тримачі 4 (фіг. 4). Як інформація, що міститься в запам'ятовуючих пристроях 203, можна використовувати інформацію різного роду, що належить до чорнила, яке міститься в чорнильних картриджах 100. Наприклад, інформація може являти собою тип чорнила. Третій модуль M30 також може зчитувати інформацію про тип чорнила із запам'ятовуючих пристроїв 203 і перевіряти, чи встановлений правильний чорнильний картридж. Рівень витрачання чорнила (наприклад, кількість точок) після встановлення чорнильного картриджа в принтер 1000, також можна використовувати. Третій модуль M30 також може періодично оновлювати рівень витрачання чорнила, збережений в запам'ятовуючому пристрої 203, під час друку, після очищення сопла, при подачі користувачем інструкції на вимкнення принтера 1000 іт. д. В результаті, третій модуль M30 виконаний з можливістю оцінки залишкового рівня чорнила шляхом зчитування рівня витрачання чорнила із запам'ятовуючого пристрою 203. Третій модуль M30 може звертатися до запам'ятовуючих пристроїв 203 відповідно до різних часових схем. В. Властивості варіанту виконання Варіант 1 виконання, описаний вище, має різні властивості. Ці властивості описані нижче. Властивість 1 Даний варіант виконання має наступну властивість: контактна ділянка 220c виводу 220 джерела живлення, яка надає потенціал VDD джерела живлення в запам'ятовуючий пристрій 203, розташований в першій прямій лінії L1 (фіг. 10C). Запам'ятовуючий пристрій 203 приймає потенціал VDD джерела живлення через контактну ділянку 220c виводу 220 джерела живлення. Перша пряма лінія L1 розташована у ведучому положенні (ведуча сторона) відносно іншої прямої лінії (в даному варіанті виконання друга пряма лінія L2). Ведуче положення означає ведуче положення, в якому чорнильний картридж 100 орієнтований для встановлення в принтері 1000. Таким чином, ведуче положення (ведуча сторона) представляє ведуче положення (ведучу сторону) в напрямку Z встановлення. Переваги цього будуть описані нижче. На фіг. 17A і 17B ілюструється неправильне встановлення встановлюваного чорнильного картриджа 100 в межах тримача 4. На фіг. 17A і фіг. 17B показаний чорнильний картридж 100 і тримач 4 в поперечному перерізі (поперечний переріз, перпендикулярний напрямку X). Голка 6 подачі чорнила тримача 4 вставлена в порт 110 подачі чорнила чорнильного картриджа 100. Отже, порт 110 подачі чорнила чорнильного картриджа 100 прикріплений до голки 6 подачі чорнила тримача 4. В результаті, чорнильний картридж 100 може коливатися навколо порту 110 подачі чорнила. У отворі 110op порту 110 подачі чорнила ущільнювальний елемент 112 знаходиться в контакті з голкою 6 подачі чорнила. Отже, центр руху MС чорнильного картриджа 100 розташований на центральній лінії CL в безпосередній близькості до ділянки контакту між ущільнювальним елементом 112 і голкою 6 подачі чорнила. На фіг. 17A і фіг. 17B показаний чорнильний картридж 100, нахилений в напрямку +Y відносно осі Z. Такий похилий стан може виникнути з різних причин. Наприклад, під час встановлення чорнильного картриджа 100 в тримач 4 (принтер 1000), користувач може необережно встановити чорнильний картридж 100 в тримач 4 в похилому положенні. Крім того, оскільки центр тяжіння CF чорнильного картриджа розташований на стороні +Y відносно центральної лінії CL, виводи 210-270 чорнильного картриджа виявляє тенденцію нахилу в напрямку від контактних елементів 410-470. На фіг. 17A показана відстань переміщення da контактних ділянок 210c-250c першої лінії L1. Кут AG на кресленні означає нахил (кут повороту) чорнильного картриджа 100 центрованим біля порту 110 подачі чорнила. Перша відстань Rа означає відстань між портом 110 подачі чорнила (центр повороту MC) і контактними ділянками 210c-250c. На фіг. 17B показана відстань db переміщення контактних ділянок 260c, 270c другої лінії L2. Друга відстань Rb означає відстань між портом 110 подачі чорнила (центр обертання MC) і контактними ділянками 260c, 270c. Кут повороту чорнильного картриджа 100 являє собою кут AG, такий же, як і на фіг. 17A. Якщо кут AG великий, контактні ділянки 210c-270c можуть відділятися від контактних елементів 410-470. Тут перша лінія L1 з меншою імовірністю може відділятися від контактних елементів, ніж друга лінія L2. Причина цього полягає в наступному. У даному варіанті виконання отвір 110op розташований далі до сторони напрямку Z встановлення в порівнянні з множиною контактних ділянок 210c-270c множини виводів 210-270 (фіг. 7, 17). Перша лінія L1 розташована на ведучій стороні в напрямку Z встановлення відносно іншої лінії (в даному варіанті виконання, другої лінії L2; також можна сказати, що в даному варіанті виконання серед множини ліній 14 UA 105184 C2 5 10 15 20 25 30 35 40 45 50 55 60 перша лінія L1 являє собою лінію, яка розташована ближче усього до отвору 110op (фіг. 7). Таким чином, перша відстань Ra коротша, ніж друга відстань Rb. Тут, для заданого кута AG, відстань між першою лінією L1 і контактними елементами 410-450 (перша відстань da) коротша, ніж відстань між другою лінією L2 і контактними елементами 460, 470 (друга відстань db). Властивості отвору 110op, який розташований далі до сторони напрямку Z встановлення, в порівнянні з контактними ділянками 210c-270c, означає, що відносно місць розташування в напрямку, паралельному напрямку Z встановлення, місцеположення отвору 110op розташоване далі до сторони напрямку Z встановлення в порівнянні з відповідними місцеположеннями контактних ділянок 210c-270c. На фіг. 18 показаний збільшений вигляд поруч з контактними ділянками 210c-270c. На фіг. 18 представлений чорнильний картридж 100 в нахиленому положенні, аналогічно фіг. 17A і фіг. 17B. Як показано, по мірі збільшення кута AG, друга лінія L2 відділяється від контактних елементів раніше, ніж перша лінія L1. Таким чином, серед множини ліній L1, L2 друкарської плати 200, лінія, в якій з меншою імовірністю виникнуть дефектні з'єднання з контактними елементами, являє собою першу лінію L1. Отже, в переважному варіанті виконання на практиці, серед множини контактних ділянок, передбачених на друкарській платі 200, контактні ділянки, що мають потенціал, який може викликати серйозні проблеми через дефектні з'єднання, розташовані в першій лінії L1. Відповідно до цього, в даному варіанті виконання, контактна ділянка 220c для потенціалу VDD джерела живлення розташована в першій лінії L1 (фіг. 10C). На фіг. 19 показана ілюстрація, яка представляє порівняльний приклад. На кресленні показані виводи 210-270 друкарської плані і запам'ятовуючого пристрою 203. У конфігурації, показаній на фіг. 19, контактна ділянка для потенціалу VDD джерела живлення розташована у другій лінії L2 (контактна ділянка 270c), в той час як контактна ділянка для сигналу RST скидання і контактна ділянка для сигналу SDA даних розташовані в першій лінії L1 (контактні ділянки 230c, 240c). Зокрема, площадка Pvdd джерела живлення з'єднана з виводом 270 і площадка Prst скидання, і площадка Psda даних з'єднана, відповідно, з виводами 230, 240. У конфігурації, показаній на фіг. 19, можна передбачити, що чорнильний картридж нахилений так, що втрачений контакт між другою лінією L2 і контактними елементами 460, 470 (фіг. 18). Також можна передбачити, що в цих умовах схема 501 керування пам'яттю (фіг. 3) робить спробу доступу до запам'ятовуючого пристрою 203 (фіг. 16). У цьому випадку подача потенціалу джерела живлення до запам'ятовуючого пристрою 203 через вивід 270 уривається. Замість цього, в лінію Lvdd джерела живлення запам'ятовуючого пристрою 203 подають сигнал RST скидання через захисний діод D1. Однак, в порівнянні з сигналом RST скидання, напруження, що подається в неї, нижче на еквівалент прямого напруження захисного діода D1 (наприклад, приблизно на 0,6 В). Тут передбачимо, що прийнятний діапазон робочого напруження запам'ятовуючого пристрою 203 між 2,7 В і 3,3 В. У цьому випадку напруження сигналу RST скидання, яке подають на вивід 230 через схему 501 керування пам'яттю, також може знаходитися між 2,7 В і 3,3 В. Якщо напруження RST сигналу скидання дорівнює 3,3 В, в лінію Lvdd джерела живлення подають напруження 2,7 В. При такій умові запам'ятовуючий пристрій 203 може працювати. Однак, оскільки напруження в лінії Lvdd джерела живлення близьке до нижньої межі допустимого діапазону, робота запам'ятовуючого пристрою 203 може стати нестабільною. Крім того, якщо напруження сигналу RST скидання буде ще нижчим (наприклад, 2,7 В), запам'ятовуючий пристрій 203 в деяких випадках може стати непрацездатним. При таких умовах існує імовірність, що логічний модуль MLM буде не здатний генерувати правильний сигнал керування для масиву MCA комірок пам'яті. Наприклад, у відповідь на запит на запис, можливо, що логічний модуль MLM зберігає помилкові дані Dwe, які відрізняються від правильних даних Dw запису в масив MCA комірок пам'яті. Також можливо, що, у відповідь на запит на зчитування, логічний модуль MLM буде виводити помилкові дані Dre, які відрізняються від правильних зчитуваних даних Dr. Таким чином, зовні нормальна операція фактично може являти собою операцію з помилками. З урахуванням цього, відповідно до даного варіанту виконання, контактна ділянка для подачі потенціалу VDD джерела живлення в запам'ятовуючий пристрій 203 розташована в першій лінії L1 (контактна ділянка 220c). У результаті, імовірність некоректної операції, через нестабільне робоче напруження, як описано вище, може бути зведена до мінімуму. Як представлено на фіг. 13E, в даному варіанті виконання, контактні елементи 410-450, які відповідають першій лінії L1 (фіг. 10C), розташованої у ведучому положенні в напрямку Z встановлення, ковзають на більш короткі відстані по передній стороні FS, в порівнянні з іншими контактними елементами 460, 470 (Ds1
