Роз’єм з контролем правильності з’єднання і спосіб контролю правильності з’єднання роз’єму

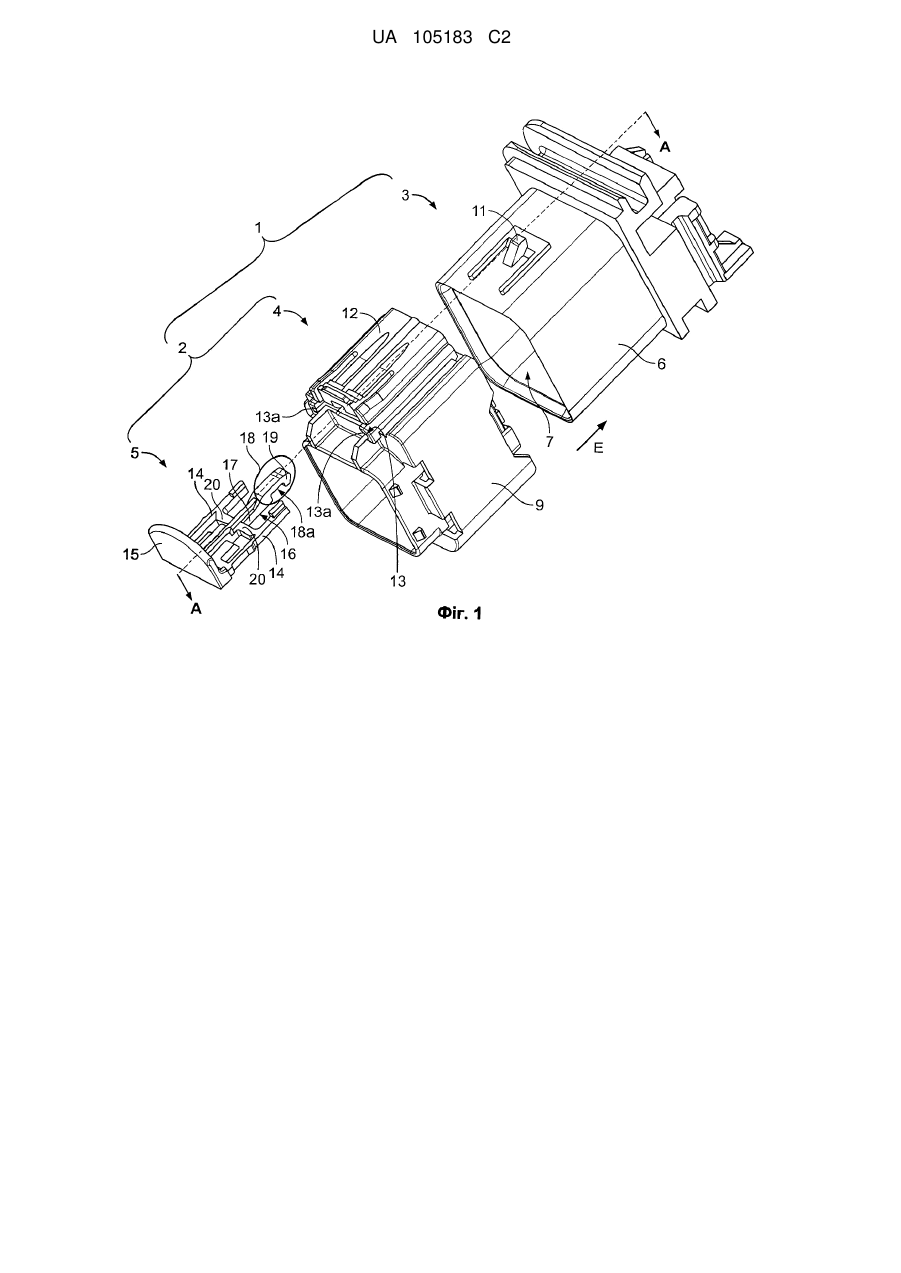

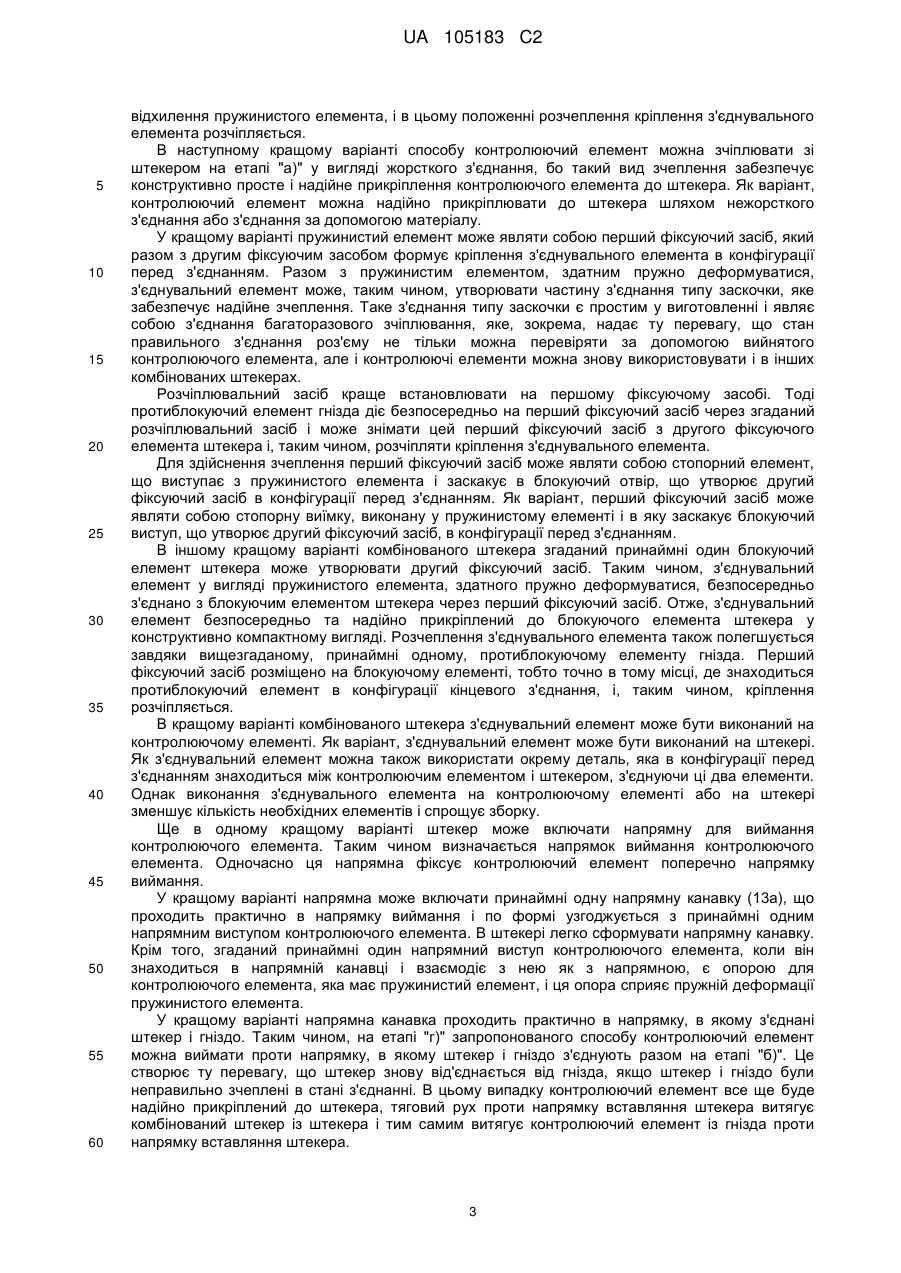

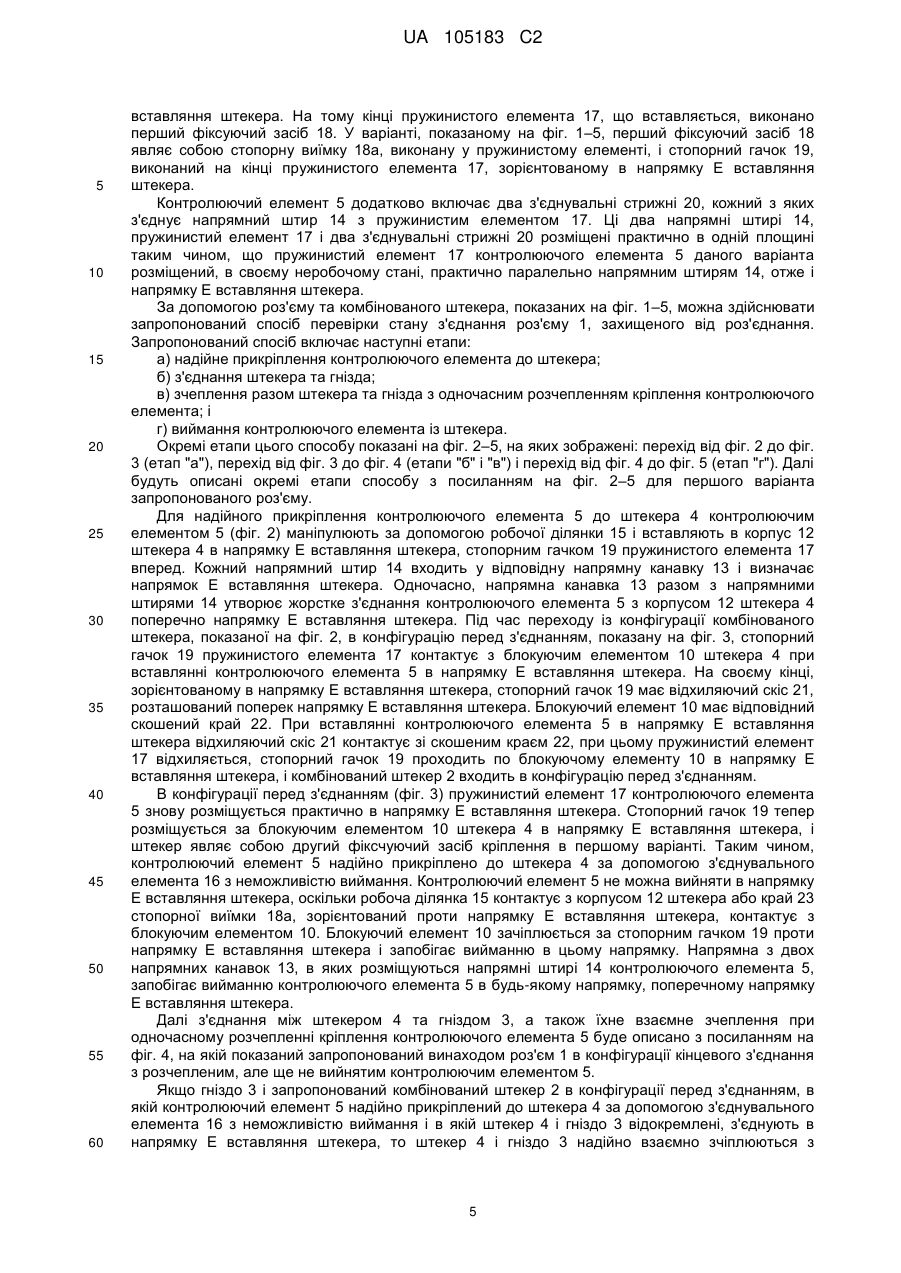

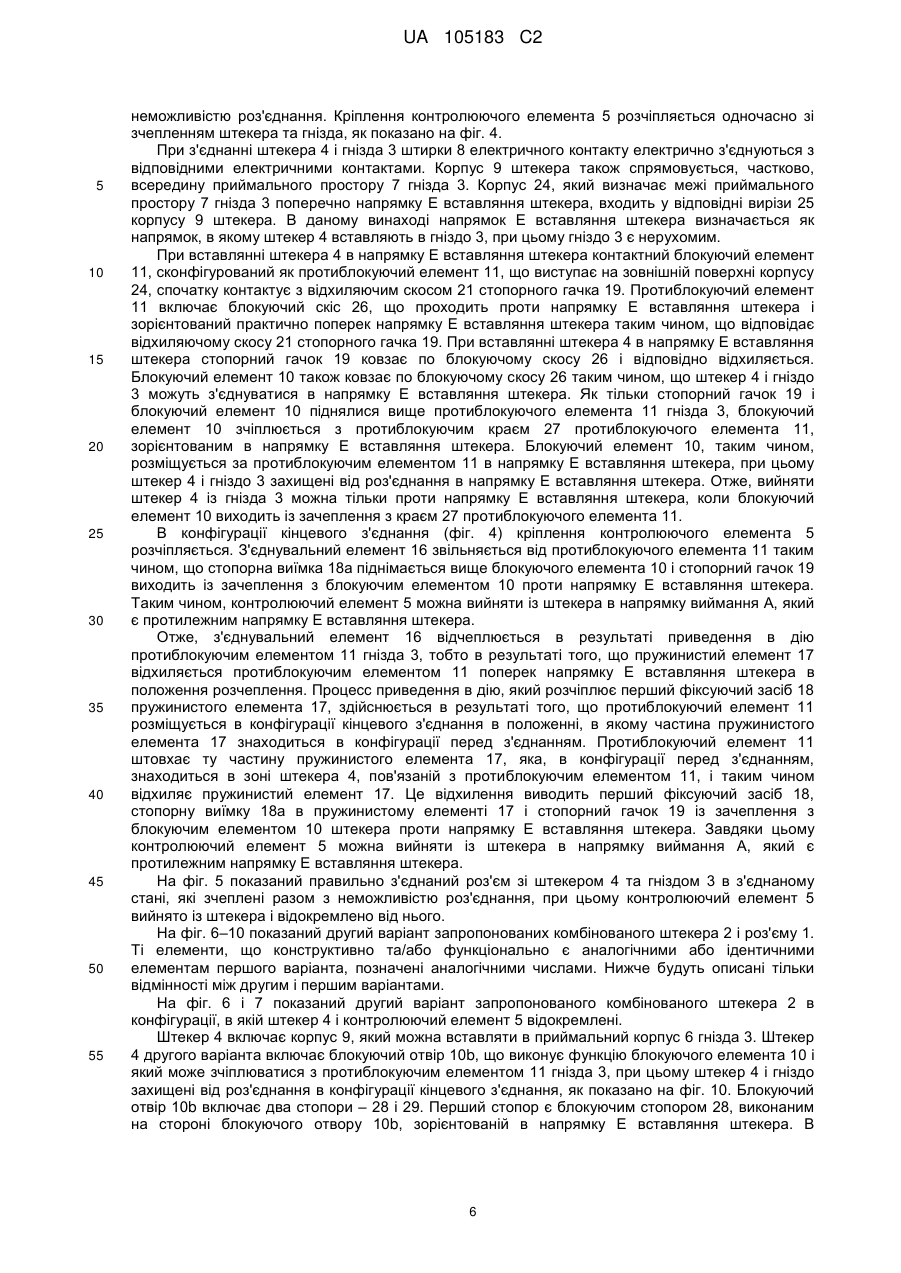

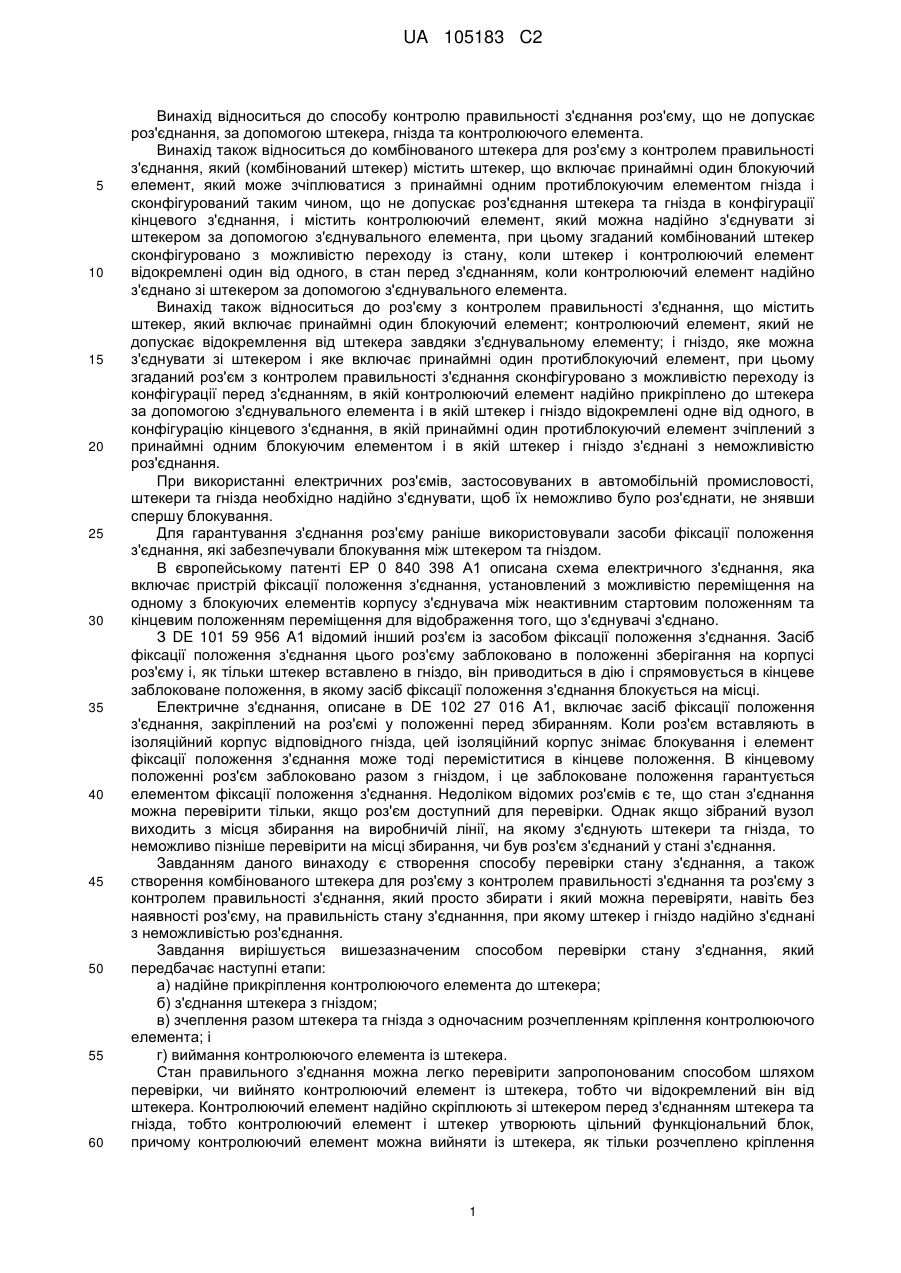

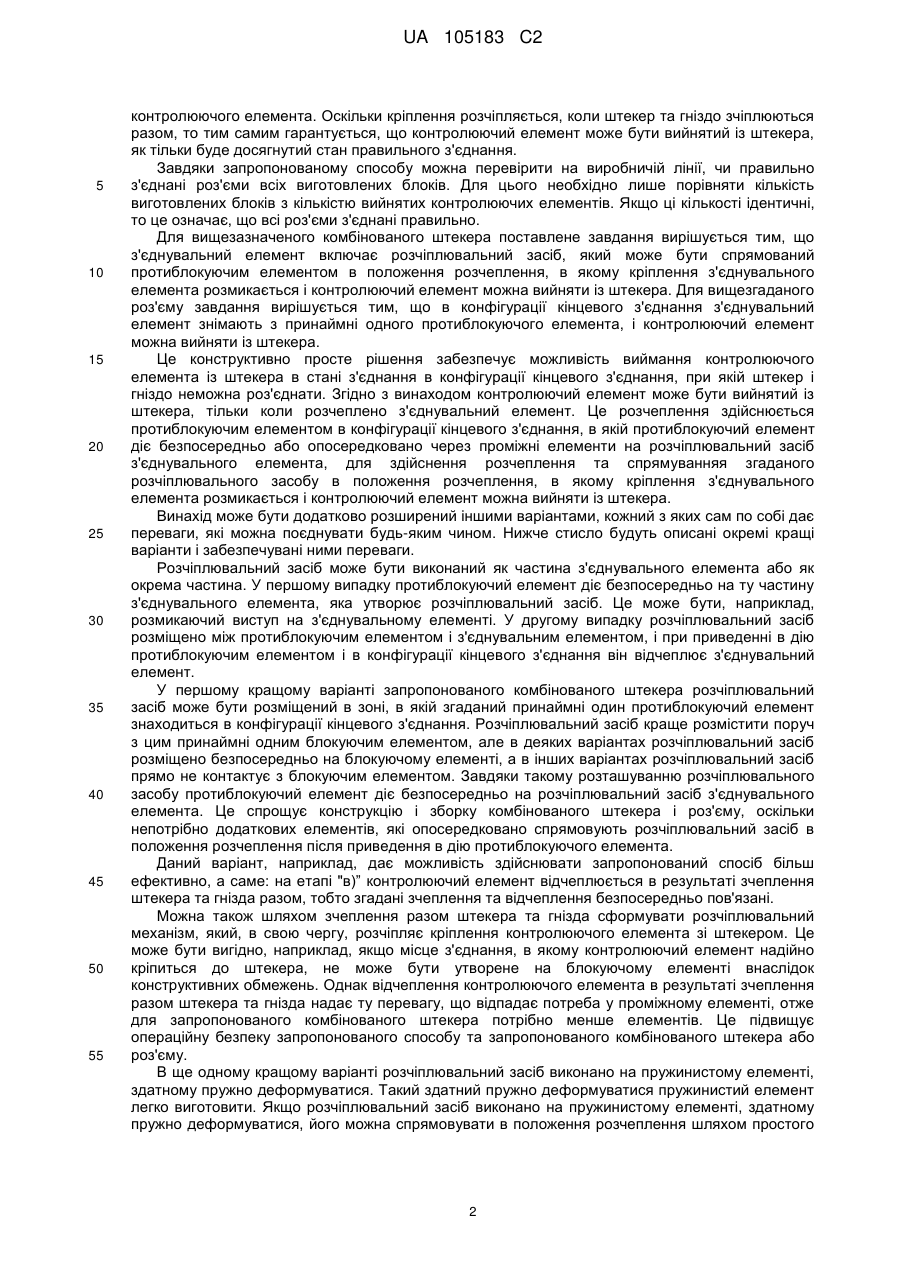

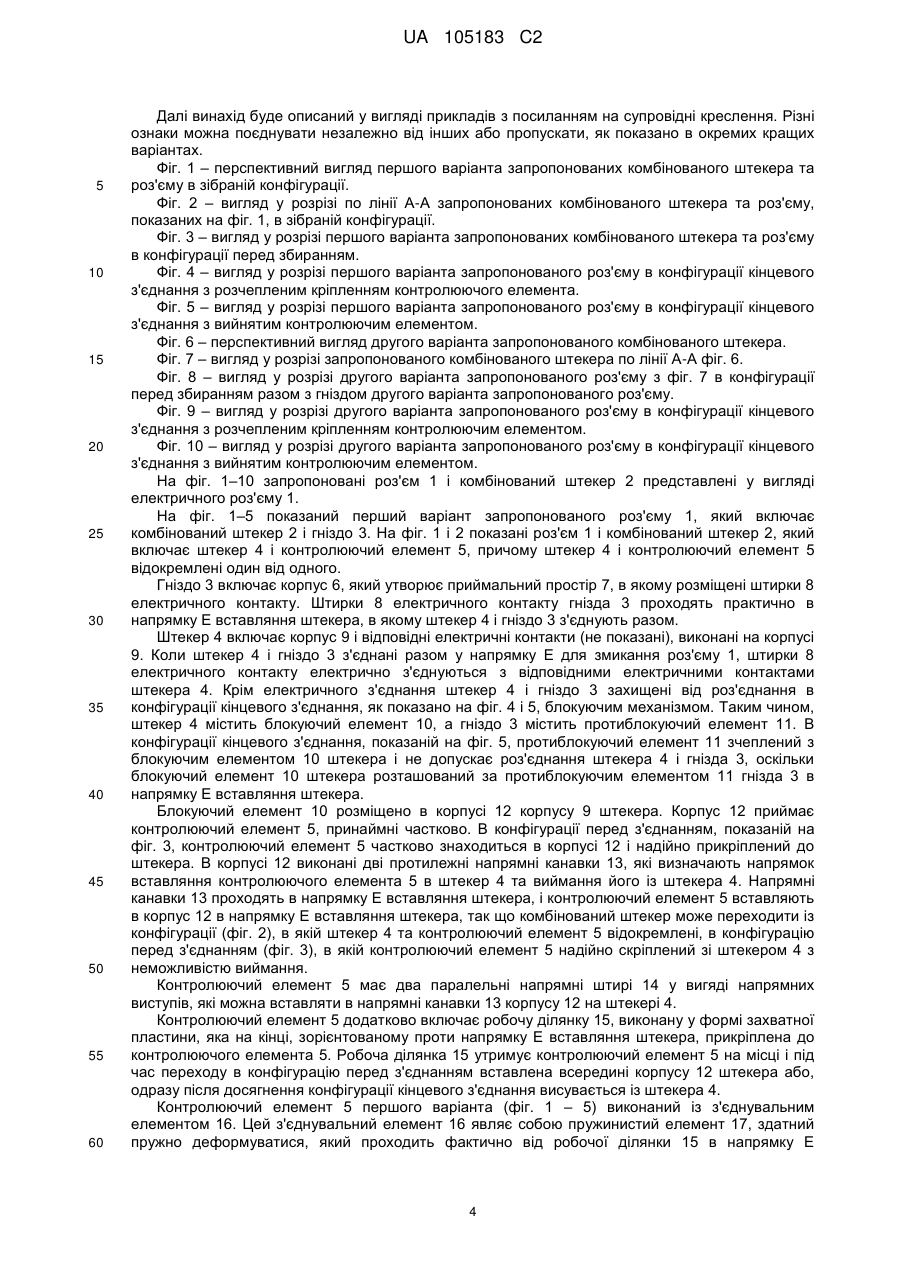

Реферат: Винахід належить до роз'єму (1) з контролем правильності з'єднання, що містить штекер (4), який включає принаймні один блокуючий елемент (10); контролюючий елемент (5), з'єднаний зі штекером (4) за допомогою з'єднувального елемента (16) з неможливістю роз'єднання; і гніздо (3), яке можна з'єднувати зі штекером (4) і яке включає принаймні один протиблокуючий елемент (11), при цьому роз'єм (1) з контролем правильності з'єднання сконфігуровано з можливістю переходу із конфігурації перед з'єднанням, в якій контролюючий елемент (5) неможливо вийняти із штекера (4) завдяки з'єднувальному елементу (16) і в якій штекер (4) і гніздо (3) відокремлені одне від одного, в конфігурацію кінцевого з'єднання, в якій принаймні один протиблокуючий елемент (11) зчеплений з принаймні одним блокуючим елементом (10) і в якій штекер (4) і гніздо (3) з'єднані з неможливістю роз'єднання. Винахід належить також до способу контролю правильності з'єднання роз'єму (1), що не допускає роз'єднання, за допомогою штекера (4), гнізда (3) та контролюючого елемента (5). Для перевірки правильності з'єднання роз'єму (1), навіть за його відсутності, винаходом запропоновано звільнення з'єднувального елемента (16), в конфігурації кінцевого з'єднання, принаймні від одного протиблокуючого елемента (11) і виймання контролюючого елемента (5) зі штекера (4). Запропонований спосіб передбачає наступні етапи: а) надійне прикріплення контролюючого елемента (5) до штекера (4); б) з'єднання штекера (4) і гнізда (3); в) зчеплювання разом штекера (4) і гнізда (3) з одночасним розчепленням кріплення контролюючого елемента (5); і г) виймання контролюючого елемента (5) із штекера (4). UA 105183 C2 (12) UA 105183 C2 UA 105183 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід відноситься до способу контролю правильності з'єднання роз'єму, що не допускає роз'єднання, за допомогою штекера, гнізда та контролюючого елемента. Винахід також відноситься до комбінованого штекера для роз'єму з контролем правильності з'єднання, який (комбінований штекер) містить штекер, що включає принаймні один блокуючий елемент, який може зчіплюватися з принаймні одним протиблокуючим елементом гнізда і сконфігурований таким чином, що не допускає роз'єднання штекера та гнізда в конфігурації кінцевого з'єднання, і містить контролюючий елемент, який можна надійно з'єднувати зі штекером за допомогою з'єднувального елемента, при цьому згаданий комбінований штекер сконфігуровано з можливістю переходу із стану, коли штекер і контролюючий елемент відокремлені один від одного, в стан перед з'єднанням, коли контролюючий елемент надійно з'єднано зі штекером за допомогою з'єднувального елемента. Винахід також відноситься до роз'єму з контролем правильності з'єднання, що містить штекер, який включає принаймні один блокуючий елемент; контролюючий елемент, який не допускає відокремлення від штекера завдяки з'єднувальному елементу; і гніздо, яке можна з'єднувати зі штекером і яке включає принаймні один протиблокуючий елемент, при цьому згаданий роз'єм з контролем правильності з'єднання сконфігуровано з можливістю переходу із конфігурації перед з'єднанням, в якій контролюючий елемент надійно прикріплено до штекера за допомогою з'єднувального елемента і в якій штекер і гніздо відокремлені одне від одного, в конфігурацію кінцевого з'єднання, в якій принаймні один протиблокуючий елемент зчіплений з принаймні одним блокуючим елементом і в якій штекер і гніздо з'єднані з неможливістю роз'єднання. При використанні електричних роз'ємів, застосовуваних в автомобільній промисловості, штекери та гнізда необхідно надійно з'єднувати, щоб їх неможливо було роз'єднати, не знявши спершу блокування. Для гарантування з'єднання роз'єму раніше використовували засоби фіксації положення з'єднання, які забезпечували блокування між штекером та гніздом. В європейському патенті ЕР 0 840 398 А1 описана схема електричного з'єднання, яка включає пристрій фіксації положення з'єднання, установлений з можливістю переміщення на одному з блокуючих елементів корпусу з'єднувача між неактивним стартовим положенням та кінцевим положенням переміщення для відображення того, що з'єднувачі з'єднано. З DE 101 59 956 A1 відомий інший роз'єм із засобом фіксації положення з'єднання. Засіб фіксації положення з'єднання цього роз'єму заблоковано в положенні зберігання на корпусі роз'єму і, як тільки штекер вставлено в гніздо, він приводиться в дію і спрямовується в кінцеве заблоковане положення, в якому засіб фіксації положення з'єднання блокується на місці. Електричне з'єднання, описане в DE 102 27 016 A1, включає засіб фіксації положення з'єднання, закріплений на роз'ємі у положенні перед збиранням. Коли роз'єм вставляють в ізоляційний корпус відповідного гнізда, цей ізоляційний корпус знімає блокування і елемент фіксації положення з'єднання може тоді переміститися в кінцеве положення. В кінцевому положенні роз'єм заблоковано разом з гніздом, і це заблоковане положення гарантується елементом фіксації положення з'єднання. Недоліком відомих роз'ємів є те, що стан з'єднання можна перевірити тільки, якщо роз'єм доступний для перевірки. Однак якщо зібраний вузол виходить з місця збирання на виробничій лінії, на якому з'єднують штекери та гнізда, то неможливо пізніше перевірити на місці збирання, чи був роз'єм з'єднаний у стані з'єднання. Завданням даного винаходу є створення способу перевірки стану з'єднання, а також створення комбінованого штекера для роз'єму з контролем правильності з'єднання та роз'єму з контролем правильності з'єднання, який просто збирати і який можна перевіряти, навіть без наявності роз'єму, на правильність стану з'єднанння, при якому штекер і гніздо надійно з'єднані з неможливістью роз'єднання. Завдання вирішується вишезазначеним способом перевірки стану з'єднання, який передбачає наступні етапи: а) надійне прикріплення контролюючого елемента до штекера; б) з'єднання штекера з гніздом; в) зчеплення разом штекера та гнізда з одночасним розчепленням кріплення контролюючого елемента; і г) виймання контролюючого елемента із штекера. Стан правильного з'єднання можна легко перевірити запропонованим способом шляхом перевірки, чи вийнято контролюючий елемент із штекера, тобто чи відокремлений він від штекера. Контролюючий елемент надійно скріплюють зі штекером перед з'єднанням штекера та гнізда, тобто контролюючий елемент і штекер утворюють цільний функціональний блок, причому контролюючий елемент можна вийняти із штекера, як тільки розчеплено кріплення 1 UA 105183 C2 5 10 15 20 25 30 35 40 45 50 55 контролюючого елемента. Оскільки кріплення розчіпляється, коли штекер та гніздо зчіплюються разом, то тим самим гарантується, що контролюючий елемент може бути вийнятий із штекера, як тільки буде досягнутий стан правильного з'єднання. Завдяки запропонованому способу можна перевірити на виробничій лінії, чи правильно з'єднані роз'єми всіх виготовлених блоків. Для цього необхідно лише порівняти кількість виготовлених блоків з кількістю вийнятих контролюючих елементів. Якщо ці кількості ідентичні, то це означає, що всі роз'єми з'єднані правильно. Для вищезазначеного комбінованого штекера поставлене завдання вирішується тим, що з'єднувальний елемент включає розчіплювальний засіб, який може бути спрямований протиблокуючим елементом в положення розчеплення, в якому кріплення з'єднувального елемента розмикається і контролюючий елемент можна вийняти із штекера. Для вищезгаданого роз'єму завдання вирішується тим, що в конфігурації кінцевого з'єднання з'єднувальний елемент знімають з принаймні одного протиблокуючого елемента, і контролюючий елемент можна вийняти із штекера. Це конструктивно просте рішення забезпечує можливість виймання контролюючого елемента із штекера в стані з'єднання в конфігурації кінцевого з'єднання, при якій штекер і гніздо неможна роз'єднати. Згідно з винаходом контролюючий елемент може бути вийнятий із штекера, тільки коли розчеплено з'єднувальний елемент. Це розчеплення здійснюється протиблокуючим елементом в конфігурації кінцевого з'єднання, в якій протиблокуючий елемент діє безпосередньо або опосередковано через проміжні елементи на розчіплювальний засіб з'єднувального елемента, для здійснення розчеплення та спрямуванняя згаданого розчіплювального засобу в положення розчеплення, в якому кріплення з'єднувального елемента розмикається і контролюючий елемент можна вийняти із штекера. Винахід може бути додатково розширений іншими варіантами, кожний з яких сам по собі дає переваги, які можна поєднувати будь-яким чином. Нижче стисло будуть описані окремі кращі варіанти і забезпечувані ними переваги. Розчіплювальний засіб може бути виконаний як частина з'єднувального елемента або як окрема частина. У першому випадку протиблокуючий елемент діє безпосередньо на ту частину з'єднувального елемента, яка утворює розчіплювальний засіб. Це може бути, наприклад, розмикаючий виступ на з'єднувальному елементі. У другому випадку розчіплювальний засіб розміщено між протиблокуючим елементом і з'єднувальним елементом, і при приведенні в дію протиблокуючим елементом і вконфігурації кінцевого з'єднання він відчеплює з'єднувальний елемент. У першому кращому варіанті запропонованого комбінованого штекера розчіплювальний засіб може бути розміщений в зоні, в якій згаданий принаймні один протиблокуючий елемент знаходиться в конфігурації кінцевого з'єднання. Розчіплювальний засіб краще розмістити поруч з цим принаймні одним блокуючим елементом, але в деяких варіантах розчіплювальний засіб розміщено безпосередньо на блокуючому елементі, а в інших варіантах розчіплювальний засіб прямо не контактує з блокуючим елементом. Завдяки такому розташуванню розчіплювального засобу протиблокуючий елемент діє безпосередньо на розчіплювальний засіб з'єднувального елемента. Це спрощує конструкцію і зборку комбінованого штекера і роз'єму, оскільки непотрібно додаткових елементів, які опосередковано спрямовують розчіплювальний засіб в положення розчеплення після приведення в дію протиблокуючого елемента. Даний варіант, наприклад, дає можливість здійснювати запропонований спосіб більш ефективно, а саме: на етапі "в)” контролюючий елемент відчеплюється в результаті зчеплення штекера та гнізда разом, тобто згадані зчеплення та відчеплення безпосередньо пов'язані. Можна також шляхом зчеплення разом штекера та гнізда сформувати розчіплювальний механізм, який, в свою чергу, розчіпляє кріплення контролюючого елемента зі штекером. Це може бути вигідно, наприклад, якщо місце з'єднання, в якому контролюючий елемент надійно кріпиться до штекера, не може бути утворене на блокуючому елементі внаслідок конструктивних обмежень. Однак відчеплення контролюючого елемента в результаті зчеплення разом штекера та гнізда надає ту перевагу, що відпадає потреба у проміжному елементі, отже для запропонованого комбінованого штекера потрібно менше елементів. Це підвищує операційну безпеку запропонованого способу та запропонованого комбінованого штекера або роз'єму. В ще одному кращому варіанті розчіплювальний засіб виконано на пружинистому елементі, здатному пружно деформуватися. Такий здатний пружно деформуватися пружинистий елемент легко виготовити. Якщо розчіплювальний засіб виконано на пружинистому елементі, здатному пружно деформуватися, його можна спрямовувати в положення розчеплення шляхом простого 2 UA 105183 C2 5 10 15 20 25 30 35 40 45 50 55 60 відхилення пружинистого елемента, і в цьому положенні розчеплення кріплення з'єднувального елемента розчіпляється. В наступному кращому варіанті способу контролюючий елемент можна зчіплювати зі штекером на етапі "а)" у вигляді жорсткого з'єднання, бо такий вид зчеплення забезпечує конструктивно просте і надійне прикріплення контролюючого елемента до штекера. Як варіант, контролюючий елемент можна надійно прикріплювати до штекера шляхом нежорсткого з'єднання або з'єднання за допомогою матеріалу. У кращому варіанті пружинистий елемент може являти собою перший фіксуючий засіб, який разом з другим фіксуючим засобом формує кріплення з'єднувального елемента в конфігурації перед з'єднанням. Разом з пружинистим елементом, здатним пружно деформуватися, з'єднувальний елемент може, таким чином, утворювати частину з'єднання типу заскочки, яке забезпечує надійне зчеплення. Таке з'єднання типу заскочки є простим у виготовленні і являє собою з'єднання багаторазового зчіплювання, яке, зокрема, надає ту перевагу, що стан правильного з'єднання роз'єму не тільки можна перевіряти за допомогою вийнятого контролюючого елемента, але і контролюючі елементи можна знову використовувати і в інших комбінованих штекерах. Розчіплювальний засіб краще встановлювати на першому фіксуючому засобі. Тоді протиблокуючий елемент гнізда діє безпосередньо на перший фіксуючий засіб через згаданий розчіплювальний засіб і може знімати цей перший фіксуючий засіб з другого фіксуючого елемента штекера і, таким чином, розчіпляти кріплення з'єднувального елемента. Для здійснення зчеплення перший фіксуючий засіб може являти собою стопорний елемент, що виступає з пружинистого елемента і заскакує в блокуючий отвір, що утворює другий фіксуючий засіб в конфігурації перед з'єднанням. Як варіант, перший фіксуючий засіб може являти собою стопорну виїмку, виконану у пружинистому елементі і в яку заскакує блокуючий виступ, що утворює другий фіксуючий засіб, в конфігурації перед з'єднанням. В іншому кращому варіанті комбінованого штекера згаданий принаймні один блокуючий елемент штекера може утворювати другий фіксуючий засіб. Таким чином, з'єднувальний елемент у вигляді пружинистого елемента, здатного пружно деформуватися, безпосередньо з'єднано з блокуючим елементом штекера через перший фіксуючий засіб. Отже, з'єднувальний елемент безпосередньо та надійно прикріплений до блокуючого елемента штекера у конструктивно компактному вигляді. Розчеплення з'єднувального елемента також полегшується завдяки вищезгаданому, принаймні одному, протиблокуючому елементу гнізда. Перший фіксуючий засіб розміщено на блокуючому елементі, тобто точно в тому місці, де знаходиться протиблокуючий елемент в конфігурації кінцевого з'єднання, і, таким чином, кріплення розчіпляється. В кращому варіанті комбінованого штекера з'єднувальний елемент може бути виконаний на контролюючому елементі. Як варіант, з'єднувальний елемент може бути виконаний на штекері. Як з'єднувальний елемент можна також використати окрему деталь, яка в конфігурації перед з'єднанням знаходиться між контролюючим елементом і штекером, з'єднуючи ці два елементи. Однак виконання з'єднувального елемента на контролюючому елементі або на штекері зменшує кількість необхідних елементів і спрощує зборку. Ще в одному кращому варіанті штекер може включати напрямну для виймання контролюючого елемента. Таким чином визначається напрямок виймання контролюючого елемента. Одночасно ця напрямна фіксує контролюючий елемент поперечно напрямку виймання. У кращому варіанті напрямна може включати принаймні одну напрямну канавку (13а), що проходить практично в напрямку виймання і по формі узгоджується з принаймні одним напрямним виступом контролюючого елемента. В штекері легко сформувати напрямну канавку. Крім того, згаданий принаймні один напрямний виступ контролюючого елемента, коли він знаходиться в напрямній канавці і взаємодіє з нею як з напрямною, є опорою для контролюючого елемента, яка має пружинистий елемент, і ця опора сприяє пружній деформації пружинистого елемента. У кращому варіанті напрямна канавка проходить практично в напрямку, в якому з'єднані штекер і гніздо. Таким чином, на етапі "г)" запропонованого способу контролюючий елемент можна виймати проти напрямку, в якому штекер і гніздо з'єднують разом на етапі "б)". Це створює ту перевагу, що штекер знову від'єднається від гнізда, якщо штекер і гніздо були неправильно зчеплені в стані з'єднанні. В цьому випадку контролюючий елемент все ще буде надійно прикріплений до штекера, тяговий рух проти напрямку вставляння штекера витягує комбінований штекер із штекера і тим самим витягує контролюючий елемент із гнізда проти напрямку вставляння штекера. 3 UA 105183 C2 5 10 15 20 25 30 35 40 45 50 55 60 Далі винахід буде описаний у вигляді прикладів з посиланням на супровідні креслення. Різні ознаки можна поєднувати незалежно від інших або пропускати, як показано в окремих кращих варіантах. Фіг. 1 – перспективний вигляд першого варіанта запропонованих комбінованого штекера та роз'єму в зібраній конфігурації. Фіг. 2 – вигляд у розрізі по лінії А-А запропонованих комбінованого штекера та роз'єму, показаних на фіг. 1, в зібраній конфігурації. Фіг. 3 – вигляд у розрізі першого варіанта запропонованих комбінованого штекера та роз'єму в конфігурації перед збиранням. Фіг. 4 – вигляд у розрізі першого варіанта запропонованого роз'єму в конфігурації кінцевого з'єднання з розчепленим кріпленням контролюючого елемента. Фіг. 5 – вигляд у розрізі першого варіанта запропонованого роз'єму в конфігурації кінцевого з'єднання з вийнятим контролюючим елементом. Фіг. 6 – перспективний вигляд другого варіанта запропонованого комбінованого штекера. Фіг. 7 – вигляд у розрізі запропонованого комбінованого штекера по лінії А-А фіг. 6. Фіг. 8 – вигляд у розрізі другого варіанта запропонованого роз'єму з фіг. 7 в конфігурації перед збиранням разом з гніздом другого варіанта запропонованого роз'єму. Фіг. 9 – вигляд у розрізі другого варіанта запропонованого роз'єму в конфігурації кінцевого з'єднання з розчепленим кріпленням контролюючим елементом. Фіг. 10 – вигляд у розрізі другого варіанта запропонованого роз'єму в конфігурації кінцевого з'єднання з вийнятим контролюючим елементом. На фіг. 1–10 запропоновані роз'єм 1 і комбінований штекер 2 представлені у вигляді електричного роз'єму 1. На фіг. 1–5 показаний перший варіант запропонованого роз'єму 1, який включає комбінований штекер 2 і гніздо 3. На фіг. 1 і 2 показані роз'єм 1 і комбінований штекер 2, який включає штекер 4 і контролюючий елемент 5, причому штекер 4 і контролюючий елемент 5 відокремлені один від одного. Гніздо 3 включає корпус 6, який утворює приймальний простір 7, в якому розміщені штирки 8 електричного контакту. Штирки 8 електричного контакту гнізда 3 проходять практично в напрямку Е вставляння штекера, в якому штекер 4 і гніздо 3 з'єднують разом. Штекер 4 включає корпус 9 і відповідні електричні контакти (не показані), виконані на корпусі 9. Коли штекер 4 і гніздо 3 з'єднані разом у напрямку Е для змикання роз'єму 1, штирки 8 електричного контакту електрично з'єднуються з відповідними електричними контактами штекера 4. Крім електричного з'єднання штекер 4 і гніздо 3 захищені від роз'єднання в конфігурації кінцевого з'єднання, як показано на фіг. 4 і 5, блокуючим механізмом. Таким чином, штекер 4 містить блокуючий елемент 10, а гніздо 3 містить протиблокуючий елемент 11. В конфігурації кінцевого з'єднання, показаній на фіг. 5, протиблокуючий елемент 11 зчеплений з блокуючим елементом 10 штекера і не допускає роз'єднання штекера 4 і гнізда 3, оскільки блокуючий елемент 10 штекера розташований за протиблокуючим елементом 11 гнізда 3 в напрямку Е вставляння штекера. Блокуючий елемент 10 розміщено в корпусі 12 корпусу 9 штекера. Корпус 12 приймає контролюючий елемент 5, принаймні частково. В конфігурації перед з'єднанням, показаній на фіг. 3, контролюючий елемент 5 частково знаходиться в корпусі 12 і надійно прикріплений до штекера. В корпусі 12 виконані дві протилежні напрямні канавки 13, які визначають напрямок вставляння контролюючого елемента 5 в штекер 4 та виймання його із штекера 4. Напрямні канавки 13 проходять в напрямку Е вставляння штекера, і контролюючий елемент 5 вставляють в корпус 12 в напрямку Е вставляння штекера, так що комбінований штекер може переходити із конфігурації (фіг. 2), в якій штекер 4 та контролюючий елемент 5 відокремлені, в конфігурацію перед з'єднанням (фіг. 3), в якій контролюючий елемент 5 надійно скріплений зі штекером 4 з неможливістю виймання. Контролюючий елемент 5 має два паралельні напрямні штирі 14 у вигяді напрямних виступів, які можна вставляти в напрямні канавки 13 корпусу 12 на штекері 4. Контролюючий елемент 5 додатково включає робочу ділянку 15, виконану у формі захватної пластини, яка на кінці, зорієнтованому проти напрямку Е вставляння штекера, прикріплена до контролюючого елемента 5. Робоча ділянка 15 утримує контролюючий елемент 5 на місці і під час переходу в конфігурацію перед з'єднанням вставлена всередині корпусу 12 штекера або, одразу після досягнення конфігурації кінцевого з'єднання висувається із штекера 4. Контролюючий елемент 5 першого варіанта (фіг. 1 – 5) виконаний із з'єднувальним елементом 16. Цей з'єднувальний елемент 16 являє собою пружинистий елемент 17, здатний пружно деформуватися, який проходить фактично від робочої ділянки 15 в напрямку Е 4 UA 105183 C2 5 10 15 20 25 30 35 40 45 50 55 60 вставляння штекера. На тому кінці пружинистого елемента 17, що вставляється, виконано перший фіксуючий засіб 18. У варіанті, показаному на фіг. 1–5, перший фіксуючий засіб 18 являє собою стопорну виїмку 18а, виконану у пружинистому елементі, і стопорний гачок 19, виконаний на кінці пружинистого елемента 17, зорієнтованому в напрямку Е вставляння штекера. Контролюючий елемент 5 додатково включає два з'єднувальні стрижні 20, кожний з яких з'єднує напрямний штир 14 з пружинистим елементом 17. Ці два напрямні штирі 14, пружинистий елемент 17 і два з'єднувальні стрижні 20 розміщені практично в одній площині таким чином, що пружинистий елемент 17 контролюючого елемента 5 даного варіанта розміщений, в своєму неробочому стані, практично паралельно напрямним штирям 14, отже і напрямку Е вставляння штекера. За допомогою роз'єму та комбінованого штекера, показаних на фіг. 1–5, можна здійснювати запропонований спосіб перевірки стану з'єднання роз'єму 1, захищеного від роз'єднання. Запропонований спосіб включає наступні етапи: а) надійне прикріплення контролюючого елемента до штекера; б) з'єднання штекера та гнізда; в) зчеплення разом штекера та гнізда з одночасним розчепленням кріплення контролюючого елемента; і г) виймання контролюючого елемента із штекера. Окремі етапи цього способу показані на фіг. 2–5, на яких зображені: перехід від фіг. 2 до фіг. 3 (етап "а"), перехід від фіг. 3 до фіг. 4 (етапи "б" і "в") і перехід від фіг. 4 до фіг. 5 (етап "г"). Далі будуть описані окремі етапи способу з посиланням на фіг. 2–5 для першого варіанта запропонованого роз'єму. Для надійного прикріплення контролюючого елемента 5 до штекера 4 контролюючим елементом 5 (фіг. 2) маніпулюють за допомогою робочої ділянки 15 і вставляють в корпус 12 штекера 4 в напрямку Е вставляння штекера, стопорним гачком 19 пружинистого елемента 17 вперед. Кожний напрямний штир 14 входить у відповідну напрямну канавку 13 і визначає напрямок Е вставляння штекера. Одночасно, напрямна канавка 13 разом з напрямними штирями 14 утворює жорстке з'єднання контролюючого елемента 5 з корпусом 12 штекера 4 поперечно напрямку Е вставляння штекера. Під час переходу із конфігурації комбінованого штекера, показаної на фіг. 2, в конфігурацію перед з'єднанням, показану на фіг. 3, стопорний гачок 19 пружинистого елемента 17 контактує з блокуючим елементом 10 штекера 4 при вставлянні контролюючого елемента 5 в напрямку Е вставляння штекера. На своєму кінці, зорієнтованому в напрямку Е вставляння штекера, стопорний гачок 19 має відхиляючий скіс 21, розташований поперек напрямку Е вставляння штекера. Блокуючий елемент 10 має відповідний скошений край 22. При вставлянні контролюючого елемента 5 в напрямку Е вставляння штекера відхиляючий скіс 21 контактує зі скошеним краєм 22, при цьому пружинистий елемент 17 відхиляється, стопорний гачок 19 проходить по блокуючому елементу 10 в напрямку Е вставляння штекера, і комбінований штекер 2 входить в конфігурацію перед з'єднанням. В конфігурації перед з'єднанням (фіг. 3) пружинистий елемент 17 контролюючого елемента 5 знову розміщується практично в напрямку Е вставляння штекера. Стопорний гачок 19 тепер розміщується за блокуючим елементом 10 штекера 4 в напрямку Е вставляння штекера, і штекер являє собою другий фіксчуючий засіб кріплення в першому варіанті. Таким чином, контролюючий елемент 5 надійно прикріплено до штекера 4 за допомогою з'єднувального елемента 16 з неможливістю виймання. Контролюючий елемент 5 не можна вийняти в напрямку Е вставляння штекера, оскільки робоча ділянка 15 контактує з корпусом 12 штекера або край 23 стопорної виїмки 18а, зорієнтований проти напрямку Е вставляння штекера, контактує з блокуючим елементом 10. Блокуючий елемент 10 зачіплюється за стопорним гачком 19 проти напрямку Е вставляння штекера і запобігає вийманню в цьому напрямку. Напрямна з двох напрямних канавок 13, в яких розміщуються напрямні штирі 14 контролюючого елемента 5, запобігає вийманню контролюючого елемента 5 в будь-якому напрямку, поперечному напрямку Е вставляння штекера. Далі з'єднання між штекером 4 та гніздом 3, а також їхне взаємне зчеплення при одночасному розчепленні кріплення контролюючого елемента 5 буде описано з посиланням на фіг. 4, на якій показаний запропонований винаходом роз'єм 1 в конфігурації кінцевого з'єднання з розчепленим, але ще не вийнятим контролюючим елементом 5. Якщо гніздо 3 і запропонований комбінований штекер 2 в конфігурації перед з'єднанням, в якій контролюючий елемент 5 надійно прикріплений до штекера 4 за допомогою з'єднувального елемента 16 з неможливістю виймання і в якій штекер 4 і гніздо 3 відокремлені, з'єднують в напрямку Е вставляння штекера, то штекер 4 і гніздо 3 надійно взаємно зчіплюються з 5 UA 105183 C2 5 10 15 20 25 30 35 40 45 50 55 неможливістю роз'єднання. Кріплення контролюючого елемента 5 розчіпляється одночасно зі зчепленням штекера та гнізда, як показано на фіг. 4. При з'єднанні штекера 4 і гнізда 3 штирки 8 електричного контакту електрично з'єднуються з відповідними електричними контактами. Корпус 9 штекера також спрямовується, частково, всередину приймального простору 7 гнізда 3. Корпус 24, який визначає межі приймального простору 7 гнізда 3 поперечно напрямку Е вставляння штекера, входить у відповідні вирізи 25 корпусу 9 штекера. В даному винаході напрямок Е вставляння штекера визначається як напрямок, в якому штекер 4 вставляють в гніздо 3, при цьому гніздо 3 є нерухомим. При вставлянні штекера 4 в напрямку Е вставляння штекера контактний блокуючий елемент 11, сконфігурований як протиблокуючий елемент 11, що виступає на зовнішній поверхні корпусу 24, спочатку контактує з відхиляючим скосом 21 стопорного гачка 19. Протиблокуючий елемент 11 включає блокуючий скіс 26, що проходить проти напрямку Е вставляння штекера і зорієнтований практично поперек напрямку Е вставляння штекера таким чином, що відповідає відхиляючому скосу 21 стопорного гачка 19. При вставлянні штекера 4 в напрямку Е вставляння штекера стопорний гачок 19 ковзає по блокуючому скосу 26 і відповідно відхиляється. Блокуючий елемент 10 також ковзає по блокуючому скосу 26 таким чином, що штекер 4 і гніздо 3 можуть з'єднуватися в напрямку Е вставляння штекера. Як тільки стопорний гачок 19 і блокуючий елемент 10 піднялися вище протиблокуючого елемента 11 гнізда 3, блокуючий елемент 10 зчіплюється з протиблокуючим краєм 27 протиблокуючого елемента 11, зорієнтованим в напрямку Е вставляння штекера. Блокуючий елемент 10, таким чином, розміщується за протиблокуючим елементом 11 в напрямку Е вставляння штекера, при цьому штекер 4 і гніздо 3 захищені від роз'єднання в напрямку Е вставляння штекера. Отже, вийняти штекер 4 із гнізда 3 можна тільки проти напрямку Е вставляння штекера, коли блокуючий елемент 10 виходить із зачеплення з краєм 27 протиблокуючого елемента 11. В конфігурації кінцевого з'єднання (фіг. 4) кріплення контролюючого елемента 5 розчіпляється. З'єднувальний елемент 16 звільняється від протиблокуючого елемента 11 таким чином, що стопорна виїмка 18а піднімається вище блокуючого елемента 10 і стопорний гачок 19 виходить із зачеплення з блокуючим елементом 10 проти напрямку Е вставляння штекера. Таким чином, контролюючий елемент 5 можна вийняти із штекера в напрямку виймання А, який є протилежним напрямку Е вставляння штекера. Отже, з'єднувальний елемент 16 відчеплюється в результаті приведення в дію протиблокуючим елементом 11 гнізда 3, тобто в результаті того, що пружинистий елемент 17 відхиляється протиблокуючим елементом 11 поперек напрямку Е вставляння штекера в положення розчеплення. Процесс приведення в дію, який розчіплює перший фіксуючий засіб 18 пружинистого елемента 17, здійснюється в результаті того, що протиблокуючий елемент 11 розміщується в конфігурації кінцевого з'єднання в положенні, в якому частина пружинистого елемента 17 знаходиться в конфігурації перед з'єднанням. Протиблокуючий елемент 11 штовхає ту частину пружинистого елемента 17, яка, в конфігурації перед з'єднанням, знаходиться в зоні штекера 4, пов'язаній з протиблокуючим елементом 11, і таким чином відхиляє пружинистий елемент 17. Це відхилення виводить перший фіксуючий засіб 18, стопорну виїмку 18а в пружинистому елементі 17 і стопорний гачок 19 із зачеплення з блокуючим елементом 10 штекера проти напрямку Е вставляння штекера. Завдяки цьому контролюючий елемент 5 можна вийняти із штекера в напрямку виймання А, який є протилежним напрямку Е вставляння штекера. На фіг. 5 показаний правильно з'єднаний роз'єм зі штекером 4 та гніздом 3 в з'єднаному стані, які зчеплені разом з неможливістю роз'єднання, при цьому контролюючий елемент 5 вийнято із штекера і відокремлено від нього. На фіг. 6–10 показаний другий варіант запропонованих комбінованого штекера 2 і роз'єму 1. Ті елементи, що конструктивно та/або функціонально є аналогічними або ідентичними елементам першого варіанта, позначені аналогічними числами. Нижче будуть описані тільки відмінності між другим і першим варіантами. На фіг. 6 і 7 показаний другий варіант запропонованого комбінованого штекера 2 в конфігурації, в якій штекер 4 і контролюючий елемент 5 відокремлені. Штекер 4 включає корпус 9, який можна вставляти в приймальний корпус 6 гнізда 3. Штекер 4 другого варіанта включає блокуючий отвір 10b, що виконує функцію блокуючого елемента 10 і який може зчіплюватися з протиблокуючим елементом 11 гнізда 3, при цьому штекер 4 і гніздо захищені від роз'єднання в конфігурації кінцевого з'єднання, як показано на фіг. 10. Блокуючий отвір 10b включає два стопори – 28 і 29. Перший стопор є блокуючим стопором 28, виконаним на стороні блокуючого отвору 10b, зорієнтованій в напрямку Е вставляння штекера. В 6 UA 105183 C2 5 10 15 20 25 30 35 40 45 50 55 60 конфігурації кінцевого з'єднання блокуючий стопор 28 зчеплений з протиблокуючим елементом 11 гнізда 3 і запобігає роз'єднанню штекера 4 і гнізда 3. При вставлянні штекера 4 в гніздо 3 в напрямку Е вставляння штекера протиблокуючий елемент 11 гнізда 3 контактує з бічним краєм 30 блокуючого стопора блокуючого отвору 10b штекера 4, зорієнтованим в напрямку Е вставляння штекера. Ця ділянка бічного краю 30 блокуючого стопора має блокуючий скіс 31, який відхиляє протиблокуючий елемент 11 поперек напрямку Е вставляння штекера під час процесу з'єднання в напрямку Е вставляння штекера. Плече 32, на кінці якого сформовано протиблокуючий елемент, зорієнтований від напрямку Е вставляння штекера, таким чином пружно деформується. В конфігурації кінцевого з'єднання блокуючий стопор 28 розміщується за протиблокуючим елементом 11 в напрямку Е вставляння штекера і зчіплюється з ним. Стопорна поверхня в кінці блокуючого отвору 10b, що проходить проти напрямку Е вставляння штекера, являє собою фіксуючий стопор 29. Цей фіксуючий стопор 29 формує другий фіксуючий засіб 18 штекера 4, який разом з першим фіксуючим засобом 18 з'єднувального елемента 16, виконаним на контролюючому елементі 5, надійно прикріплює контролюючий елемент 5. Контролюючий елемент 5 другого варіанта також містить два напрямні штирі 14, які фактично відповідають напрямним штирям 14 першого варіанта. Однак напрямні штирі другого варіанта виступають практично вільно в напрямку Е вставляння штекера, оскільки в другому варіанті на контролюючому елементі 5 не передбачено з'єднувальних стрижнів. З'єднувальний елемент 16 також забезпечений пружинистим елементом 17, який, однак, не розміщується в одній площині зі стрижнями 14, а виступає трохи поперек із площини, в якій знаходяться напрямні штирі 14. Кут нахилу пружинистого елемента 17 до площини, в якій знаходяться напрямні штирі 14, становить приблизно 10-20°. Перший фіксуючий засіб 18 даного варіанта являє собою фіксуючий виступ 18а, що видається з кінця пружинистого елемента 17, зорієнтованого в напрямку Е вставляння штекера. Сторона цього фіксуючого виступу, зорієнтована в напрямку Е вставляння штекера, закруглена і утворює відхиляючий скіс 21. Фіксуючий виступ 18b розширюється напроти пружинистого елемента 17 завдяки сформованим по боках L-подібним кріпленням 35, при цьому розширюється фіксуюча поверхня, за допомогою якої фіксуючий виступ 18а зчіплюється з блокуючим отвором 10b в конфігурації перед з'єднанням. Під час зчленування запропонованого комбінованого штекера 2 другого варіанта контролюючий елемент 5 вставляють у простір 33 для вставляння штекера 4 практично в напрямку Е вставляння штекера. Напрямок вставляння, таким чином, спрямовується контрольовано за допомогою двох напрямних штирів 14 контролюючого елемента 5 і відповідних напрямних канавок (не показані) простору 33 для вставляння. Цей напрямок вставляння забезпечується двома напрямними канавками штекера 4, які проходять практично в напрямку Е вставляння штекера. Під час переходу із конфігурації (фіг 6 і 7), в якій контролюючий елемент 5 і штекер 4 відокремлені, в конфігурацію перед з'єднанням (фіг. 8), контролюючий елемент 5 надійно прикріплюють до штекера 4 за допомогою з'єднувального елемента 16 для запобігання вийманню. При вставлянні контролюючого елемента 5 у простір 33 для вставляння в напрямку Е вставляння штекера відхиляючий скіс 21 фіксуючого виступу 18а, зорієнтований в напрямку Е вставляння штекера, контактує з ділянкою корпусу 9 штекера, яка упирається у фіксуючий стопор 29. Пружинистий елемент 17 відхиляється таким чином, що проходить практично в напрямку Е вставляння штекера. При подальшому спрямуванні фіксуючого виступу 18а в напрямку вставляння штекера він контактує з блокуючим отвором 10b штекера 4 і зчіплюється з ним. Пружинистий елемент 17 повертається в своє неактивне (неробоче) положення, орієнтоване поперечно напрямку Е вставляння штекера. В конфігурації перед з'єднанням (фіг. 8) стопорна поверхня 34 фіксуючого виступу 18b (бічна сторона, зорієнтована проти напрямку Е вставляння штекера) зчіплюється з поверхнею фіксуючого стопора 29 блокуючого отвору 10b. Фіксуючий виступ 18b розміщується за фіксуючим стопором 29 в напрямку Е вставляння штекера, при цьому контролюючий елемент 5 захищений від виймання в напрямку виймання А, протилежному напрямку Е вставляння штекера. L-подібні кріплення 35 знаходяться на виступах 36 фіксуючого стопора 29, які, в конфігурації перед з'єднанням, розташовані під кутом, утвореним цими L-подібними кріпленнями. Зовнішні бічні поверхні цих кріплень також знаходяться біля краю блокуючого отвору 10b. Таким чином, кріплення 35 блокують фіксуючий виступ 18b не тільки проти напрямку Е вставляння штекера, але і в напрямку, поперечному напрямку Е вставляння 7 UA 105183 C2 5 10 15 20 25 штекера. Єдиний спосіб відчіпити фіксуючий виступ 18b від фіксуючого стопора 29 – це відхилити фіксуючий виступ 18b в напрямку внутрішнього простору штекера таким чином, щоб пружинистий елемент змістився в напрямку Е вставляння штекера. В напрямку Е вставляння штекера і робоча поверхня 15 контролюючого елемента 5, що контактує з корпусом 9 штекера, і кінець фіксуючого виступу 18b, зорієнтований в напрямку Е вставляння штекера і розміщений на блокуючому стопорі 28 блокуючого отвору 10b, визначають межі зміщення в напрямку вставляння штекера. Контролюючий елемент 5 є нерухомим в напрямку, поперечному напрямку Е вставляння штекера, завдяки напрямним штирям 14, розміщеним в напрямних канавках. Таким чином, контролюючий елемент 5 надійно прикріплено до штекера 4 в конфігурації перед з'єднанням і захищено від виймання. При з'єднанні комбінованого штекера 2 в конфігурації перед з'єднанням (фіг. 8) з гніздом 3 в напрямку Е вставляння штекера, штекер 4 і гніздо 3 зчіплюються разом, при цьому одночасно розчіпляється кріплення контролюючого елемента 5. Це показано на фіг. 9. Фіксуючий виступ 18b (перший фіксуючий засіб 18 в другому варіанті) взаємодіє з фіксуючим стопором 29 блокуючого отвору 10b (другим фіксуючим засобом штекера 4) у вигляді кріплення, яке прикріплює контролюючий елемент 5 до штекера 4. В конфігурації перед з'єднанням фіксуючий виступ 18b знаходиться в тій зоні штекера 4, в якій протиблокуючий елемент 11 гнізда 3 розміщується в конфігурації кінцевого з'єднання. В конфігурації кінцевого з'єднання протиблокуючий елемент 11 гнізда 3 зміщує фіксуючий виступ 18b пружинистого елемента 17 контролюючого елемента 5. Це зміщення відхиляє пружинистий елемент 17 і деформує його в положення розчеплення, показане на фіг. 9, в якому пружинистий елемент 17 проходить практично в напрямку Е вставляння штекера. В результаті відхилення стопорна поверхня 34 фіксуючого виступу 18b виходить із зачеплення з фіксуючим стопором 29 блокуючого отвору 10, і з'єднувальний елемент 16, а саме – пружинистий елемент 17 з фіксуючим виступом 18b контролюючого елемента 5, вивільняється в напрямку виймання А. Таким чином, в конфігурації кінцевого з'єднання контролюючий елемент 5 можна вийняти із штекера в напрямку виймання А, як тільки штекер 4 зчіплюється з гніздом 4 і надійно захищений від роз'єднання. Це кінцеве положення роз'єму, яке не допускає роз'єднання і з якого вийнятий контролюючий елемент 5, показане на фіг. 10. 30 ФОРМУЛА ВИНАХОДУ 35 40 45 50 55 60 1. Спосіб контролю правильності з′єднання роз′єму (1), що не допускає роз′єднання, за допомогою штекера (4), який включає принаймні один блокуючий елемент (10), гнізда (3), яке можна з′єднувати зі штекером (4) і яке включає принаймні один протиблокуючий елемент (11), та контролюючого елемента (5), який включає наступні етапи: а) надійне приєднання контролюючого елемента (5) до штекера (4); б) з′єднання штекера (4) з гніздом (3); в) зчеплення разом штекера (4) та гнізда (3) шляхом введення в зачеплення принаймні одного протиблокуючого елемента (11) з принаймні одним блокуючим елементом (10) з одночасним від′єднанням контролюючого елемента (5); і г) виймання контролюючого елемента (5) із штекера (4), причому на етапі в) операція від′єднання прямо пов′язана з операцією введення в зачеплення тим, що від′єднання контролюючого елемента (5) здійснюється принаймні одним протиблокуючим елементом (11). 2. Спосіб за п. 1, який відрізняється тим, що на етапі "а)" контролюючий елемент (5) і штекер (4) зчіплюють разом. 3.Спосіб за будь-яким з пунктів 1 або 2, який відрізняється тим, що на етапі "г)" контролюючий елемент (5) виймають проти напрямку (Е) вставляння штекера, в якому штекер (4) і гніздо (3) з′єднують на етапі "б)". 4. Комбінований штекер (2) для роз′єму (1) з контролем правильності з′єднання, який містить штекер (4) з принаймні одним блокуючим елементом (10) і який може зчіплюватися з принаймні одним протиблокуючим елементом (11) гнізда (3) і виконаний таким чином, що не допускає роз′єднання штекера (4) та гнізда (3) в конфігурації кінцевого з′єднання, і містить контролюючий елемент (5), який можна надійно скріплювати зі штекером (4) за допомогою з′єднувального елемента (16), при цьому комбінований штекер (2) виконано з можливістю переходу із стану, коли штекер (4) і контролюючий елемент (5) відокремлені один від одного, в стан перед з′єднанням, коли контролюючий елемент (5) надійно скріплено зі штекером (4) за допомогою з′єднувального елемента (16) для запобігання вийманню, який відрізняється тим, що з′єднувальний елемент (16) включає розчіплювальний засіб (18, 18а, 18b), розташований з 8 UA 105183 C2 5 10 15 20 25 30 35 40 45 можливістю переведення протиблокуючим елементом (11) в положення розчеплення, в якому кріплення з′єднувального елемента (16) розчіпляється і контролюючий елемент (5) можна вийняти із штекера (4). 5. Комбінований штекер за п. 4, який відрізняється тим, що розчіплювальний засіб (18, 18а, 18b) розташовано в зоні, в якій в конфігурації кінцевого з′єднання розміщується принаймні один протиблокуючий елемент (11). 6. Комбінований штекер за п. 4 або 5, який відрізняється тим, що розчіплювальний засіб (18, 18а, 18b) сформовано на здатному пружно деформуватися пружинистому елементі (17) з′єднувального елемента (16). 7. Комбінований штекер за будь-яким з пунктів 4-6, який відрізняється тим, що пружинистий елемент (17) включає перший фіксуючий засіб (18), який разом з другим фіксуючим засобом (10, 29) утворює кріплення з′єднувального елемента (16) в конфігурації перед з′єднанням. 8. Комбінований штекер за п. 7, який відрізняється тим, що перший фіксуючий засіб (18) являє собою фіксуючий виступ (18b), який видається з пружинистого елемента (17) і який входить в зачеплення з блокуючим отвором (10b), утворюючи другий фіксуючий засіб (10, 29) в конфігурації перед з′єднанням. 9. Комбінований штекер за п. 7, який відрізняється тим, що перший фіксуючий засіб (18) являє собою фіксуючу виїмку (18а), виконану в пружинистому елементі (17), в яку входить виступ (10а), утворюючи другий фіксуючий засіб (10, 29) в конфігурації перед з′єднанням. 10. Комбінований штекер за будь-яким з пунктів 7-9, який відрізняється тим, що розчіплювальний засіб (18, 18а, 18b) сформовано на першому фіксуючому засобі (18). 11. Комбінований штекер за будь-яким з пунктів 4-10, який відрізняється тим, що з′єднувальний елемент (16) виконано на контролюючому елементі (5). 12. Комбінований штекер за будь-яким з пунктів 4-11, який відрізняється тим, що штекер (4) включає напрямну (13), що проходить в напрямку виймання А, для виймання контролюючого елемента (5). 13. Комбінований штекер за п. 12, який відрізняється тим, що напрямна (13) включає принаймні одну напрямну канавку (13а), яка проходить практично в напрямку виймання А і яка сконфігурована таким чином, щоб взаємодіяти з принаймні одним напрямним виступом (14) контролюючого елемента (5). 14. Роз′єм (1) з контролем правильності з′єднання, що містить штекер (4), який включає принаймні один блокуючий елемент (10); контролюючий елемент (5), з′єднаний зі штекером (4) за допомогою з′єднувального елемента (16) з неможливістю роз′єднання; і гніздо (3), яке можна з′єднувати зі штекером (4) і яке включає принаймні один протиблокуючий елемент (11), при цьому роз′єм (1) з контролем правильності з′єднання виконано з можливістю переходу із конфігурації перед з′єднанням, в якій контролюючий елемент (5) неможливо вийняти із штекера (4) завдяки з′єднувальному елементу (16) і в якій штекер (4) і гніздо (3) відокремлені одне від одного, в конфігурацію кінцевого з′єднання, в якій принаймні один протиблокуючий елемент (11) зчеплений з принаймні одним блокуючим елементом (10) і в якій штекер (4) і гніздо (3) з′єднані з неможливістю роз′єднання, який відрізняється тим, що в конфігурації кінцевого з′єднання з′єднувальний елемент (16) виходить із зачеплення зі згаданим принаймні одним протиблокуючим елементом (11) і контролюючий елемент (5) може бути вийнятий із штекера (4). 15. Роз′єм (1) за п. 14, який відрізняється тим, що штекер (4) і контролюючий елемент (5) утворюють комбінований штекер (2) за будь-яким з пунктів 4-13. 9 UA 105183 C2 10 UA 105183 C2 11 UA 105183 C2 12 UA 105183 C2 13 UA 105183 C2 Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 14
