Акустичний пристрій

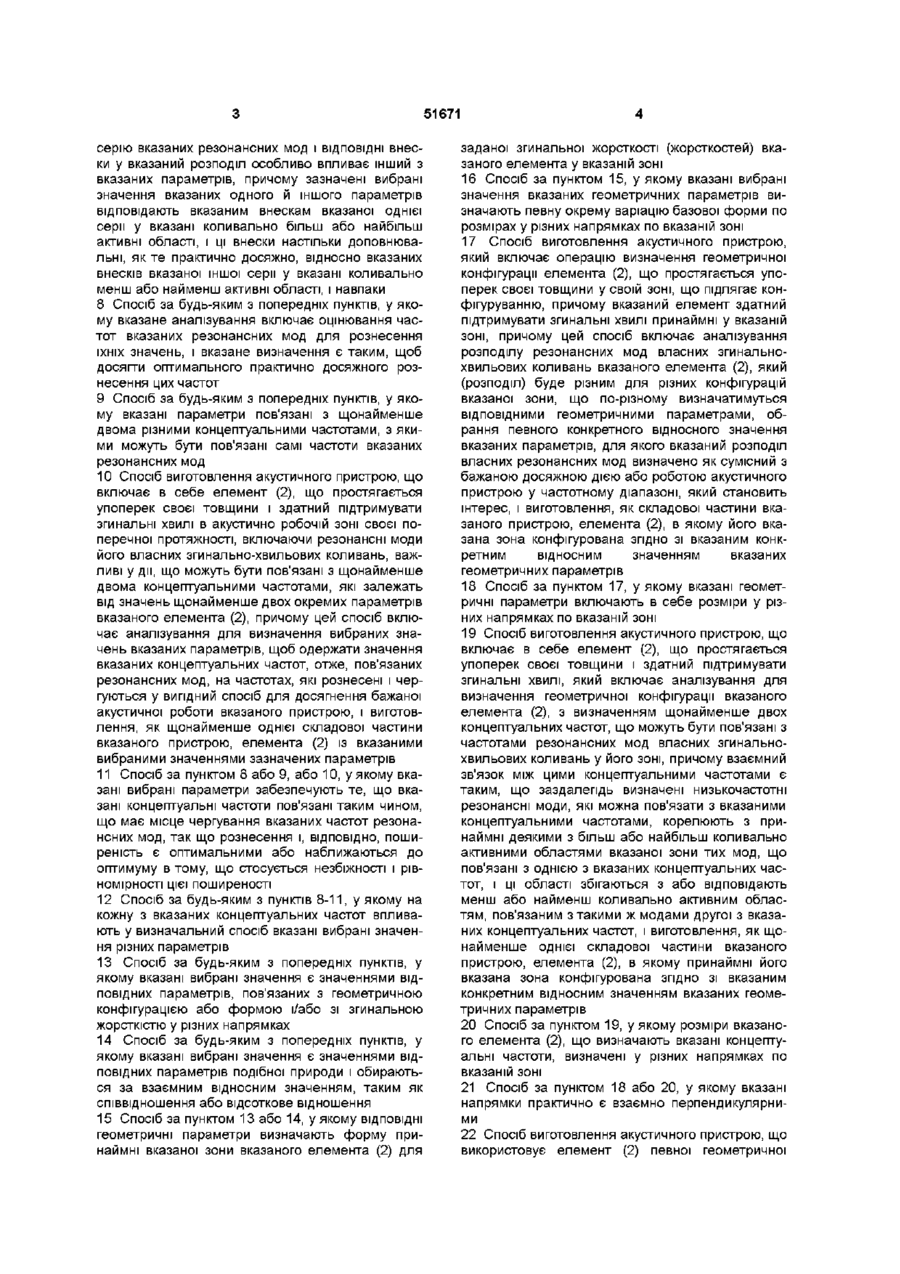

1 Спосіб виготовлення акустичного пристрою, що включає в себе елемент (2), що простягається упоперек своєї товщини і здатний підтримувати згинальні хвилі принаймні у бажаній важливій акустично активній зоні зазначеної поперечної протяжності вказаного елемента, причому елемент (2) має параметри, такі як геометричні параметри і параметри згинальної жорсткості, від значень яких залежить його розподіл резонансних мод власних згинально-хвильових коливань по вказаній зоні, причому цей спосіб включає аналізування вказаного розподілу резонансних мод власних згинально-хвильових коливань вказаного елемента (2) по вказаній зоні, обрання таких значень окремих параметрів, щоб забезпечити розподіл власних резонансних мод, вигідний для бажаної досяжної акустичної дії вказаного пристрою у частотному діапазоні, який становить інтерес, і виготовлення, як щонайменше однієї складової частини вказаного пристрою, елемента (2) із вказаними вибраними значеннями зазначених параметрів 2 Спосіб за пунктом 1, у якому вказані параметри пов'язані з щонайменше двома різними напрямками у вказаній зоні вказаного елемента (2) 3 Спосіб за пунктом 1 або 2, у якому зазначене аналізування включає оцінювання частин або під зон вказаної зони на вміст коливальної енергії від заздалегідь визначених власних резонансних мод, і зазначене обрання є таким, щоб зменшити сферу поширення вмісту низької коливальної енергії у вказаних частинах або підзонах 4 Спосіб за пунктом 3, у якому вказане зменшення є таким, щоб мінімізувати сферу поширення вмісту низької коливальної енергії у вказаних частинах або підзонах 5 Спосіб за будь-яким з попередніх пунктів, у якому зазначене аналізування включає оцінювання частин або підзон вказаної зони на вміст коливальної енергії від заздалегідь визначених власних резонансних мод, і зазначене обрання є таким, щоб отримати більш рівномірну поширеність вмісту коливальної енергії по вказаних частинах або підзонах 6 Спосіб виготовлення акустичного пристрою, що включає в себе елемент (2), що простягається упоперек своєї товщини і здатний підтримувати згинальні хвилі принаймні у бажаній важливій акустично активній зоні зазначеної поперечної протяжності вказаного елемента, включаючи акустично важливі резонансні моди його власних згинальнохвильових коливань, і що має характерний розподіл по вказаній зоні коливально більш або найбільш активних областей і коливально менш або найменш активних областей, який залежить від значень принаймні двох окремих параметрів вказаного елемента (2), причому цей спосіб включає аналізування меншої або найменшої і більшої або найбільшої коливальної активності у вказаних областях і обрання значень, що відповідають розподілу, при якому області низької коливальної активності або області без коливальної активності зменшені до оптимуму, практично придатного для дальшої ВІДПОВІДНОСТІ бажаній досяжній акустичній дії вказаного пристрою, і виготовлення, як щонайменше однієї складової частини вказаного пристрою, елемента (2) із вказаними вибраними значеннями зазначених параметрів 7 Спосіб за будь-яким з пунктів 3-6, у якому на одну серію вказаних резонансних мод і ВІДПОВІДНІ внески у вказаний розподіл особливо впливає щонайменше один з вказаних параметрів, а на іншу О (О ю 51671 серію вказаних резонансних мод і ВІДПОВІДНІ внески у вказаний розподіл особливо впливає інший з вказаних параметрів, причому зазначені вибрані значення вказаних одного й іншого параметрів відповідають вказаним внескам вказаної однієї серії у вказані коливально більш або найбільш активні області, і ці внески настільки доповнювальні, як те практично досяжно, відносно вказаних внесків вказаної іншої серії у вказані коливально менш або найменш активні області, і навпаки 8 Спосіб за будь-яким з попередніх пунктів, у якому вказане аналізування включає оцінювання частот вказаних резонансних мод для рознесення їхніх значень, і вказане визначення є таким, щоб досягти оптимального практично досяжного рознесення цих частот 9 Спосіб за будь-яким з попередніх пунктів, у якому вказані параметри пов'язані з щонайменше двома різними концептуальними частотами, з якими можуть бути пов'язані самі частоти вказаних резонансних мод 10 Спосіб виготовлення акустичного пристрою, що включає в себе елемент (2), що простягається упоперек своєї товщини і здатний підтримувати згинальні хвилі в акустично робочій зоні своєї поперечної протяжності, включаючи резонансні моди його власних згинально-хвильових коливань, важливі у дії, що можуть бути пов'язані з щонайменше двома концептуальними частотами, які залежать від значень щонайменше двох окремих параметрів вказаного елемента (2), причому цей спосіб включає аналізування для визначення вибраних значень вказаних параметрів, щоб одержати значення вказаних концептуальних частот, отже, пов'язаних резонансних мод, на частотах, які рознесені і чергуються у вигідний спосіб для досягнення бажаної акустичної роботи вказаного пристрою, і виготовлення, як щонайменше однієї складової частини вказаного пристрою, елемента (2) із вказаними вибраними значеннями зазначених параметрів 11 Спосіб за пунктом 8 або 9, або 10, у якому вказані вибрані параметри забезпечують те, що вказані концептуальні частоти пов'язані таким чином, що має місце чергування вказаних частот резонансних мод, так що рознесення і, ВІДПОВІДНО, поширеність є оптимальними або наближаються до оптимуму в тому, що стосується незбіжності і рівномірності цієї поширеності 12 Спосіб за будь-яким з пунктів 8-11, у якому на кожну з вказаних концептуальних частот впливають у визначальний спосіб вказані вибрані значення різних параметрів 13 Спосіб за будь-яким з попередніх пунктів, у якому вказані вибрані значення є значеннями ВІДПОВІДНИХ параметрів, пов'язаних з геометричною конфігурацією або формою і/або зі згинальною жорсткістю у різних напрямках 14 Спосіб за будь-яким з попередніх пунктів, у якому вказані вибрані значення є значеннями ВІДПОВІДНИХ параметрів подібної природи і обираються за взаємним відносним значенням, таким як співвідношення або відсоткове відношення 15 Спосіб за пунктом 13 або 14, у якому ВІДПОВІДНІ геометричні параметри визначають форму принаймні вказаної зони вказаного елемента (2) для заданої згинальної жорсткості (жорсткостей) вказаного елемента у вказаній зоні 16 Спосіб за пунктом 15, у якому вказані вибрані значення вказаних геометричних параметрів визначають певну окрему варіацію базової форми по розмірах у різних напрямках по вказаній зоні 17 Спосіб виготовлення акустичного пристрою, який включає операцію визначення геометричної конфігурації елемента (2), що простягається упоперек своєї товщини у своїй зоні, що підлягає конфігуруванню, причому вказаний елемент здатний підтримувати згинальні хвилі принаймні у вказаній зоні, причому цей спосіб включає аналізування розподілу резонансних мод власних згинальнохвильових коливань вказаного елемента (2), який (розподіл) буде різним для різних конфігурацій вказаної зони, що по-різному визначатимуться ВІДПОВІДНИМИ геометричними параметрами, обрання певного конкретного відносного значення вказаних параметрів, для якого вказаний розподіл власних резонансних мод визначено як сумісний з бажаною досяжною дією або роботою акустичного пристрою у частотному діапазоні, який становить інтерес, і виготовлення, як складової частини вказаного пристрою, елемента (2), в якому його вказана зона конфігурована згідно зі вказаним конкретним відносним значенням вказаних геометричних параметрів 18 Спосіб за пунктом 17, у якому вказані геометричні параметри включають в себе розміри у різних напрямках по вказаній зоні 19 Спосіб виготовлення акустичного пристрою, що включає в себе елемент (2), що простягається упоперек своєї товщини і здатний підтримувати згинальні хвилі, який включає аналізування для визначення геометричної конфігурації вказаного елемента (2), з визначенням щонайменше двох концептуальних частот, що можуть бути пов'язані з частотами резонансних мод власних згинальнохвильових коливань у його зоні, причому взаємний зв'язок між цими концептуальними частотами є таким, що заздалегідь визначені низькочастотні резонансні моди, які можна пов'язати з вказаними концептуальними частотами, корелюють з принаймні деякими з більш або найбільш коливально активними областями вказаної зони тих мод, що пов'язані з однією з вказаних концептуальних частот, і ці області збігаються з або відповідають менш або найменш коливально активним областям, пов'язаним з такими ж модами другої з вказаних концептуальних частот, і виготовлення, як щонайменше однієї складової частини вказаного пристрою, елемента (2), в якому принаймні його вказана зона конфігурована згідно зі вказаним конкретним відносним значенням вказаних геометричних параметрів 20 Спосіб за пунктом 19, у якому розміри вказаного елемента (2), що визначають вказані концептуальні частоти, визначені у різних напрямках по вказаній зоні 21 Спосіб за пунктом 18 або 20, у якому вказані напрямки практично є взаємно перпендикулярними 22 Спосіб виготовлення акустичного пристрою, що використовує елемент (2) певної геометричної 51671 конфігурації, що простягається упоперек своєї товщини і здатний підтримувати згинальні хвилі у своїй зоні, який включає аналізування для визначення значень геометричних параметрів у ВІДПОВІДНИХ кожному з двох напрямків по вказаній зоні, які впливають, разом з ВІДПОВІДНИМИ згинальними жорсткостями вказаного елемента (2), на визначення концептуальних частот, що можуть бути пов'язані з власними згинально-хвильовими коливаннями елемента (2), настільки корисних, як то є практично можливим у вказаній зоні для досяжної акустичної дії частини вказаного елемента (2), пов'язаної з бажаними робочими характеристиками вказаного пристрою, визначення ВІДПОВІДНИХ згинальних жорсткостей у вказаних напрямках, визначення вказаної частини як акустичної робочої зони за допомогою засобів, що обмежують проходження згинальних хвиль у вказаному елементі (2) поза вказані обмежувальні засоби, і виготовлення, як щонайменше однієї складової частини вказаного пристрою, вказаного елемента (2) з вказаною обмеженою робочою зоною 23 Спосіб виготовлення акустичного пристрою, що включає в себе елемент (2), що простягається упоперек своєї товщини у зоні з бажаною геометричною конфігурацією і здатний підтримувати згинальні хвилі у вказаній зоні, який включає аналізування з використанням геометричних параметрів, які визначають вказану бажану геометричну конфігурацію у ВІДПОВІДНИХ кожному з двох напрямків по вказаній зоні і впливають, разом з ВІДПОВІДНИМИ згинальними жорсткостями, на визначення концептуальних частот, що можуть бути пов'язані з власними згинально-хвильовими коливаннями вказаного елемента (2) у вказаній зоні, виявлення концептуальних частот, які відповідають бажаній акустичній дії вказаного елемента (2) і робочим характеристикам вказаного пристрою, визначення ВІДПОВІДНИХ згинальних жорсткостей у вказаних напрямках, і виготовлення, як щонайменше однієї складової частини вказаного пристрою, елемента (2), з матеріалів і зі структурою, які забезпечують вказану згинальну жорсткість у вказаній геометричній конфігурації 24 Спосіб за будь-яким з попередніх пунктів, у якому зазначене аналізування поширюється на лише заздалегідь визначені резонансні моди, які у вказаному частотному діапазоні є скоріше низькими, ніж високими 25 Спосіб за пунктом 24, у якому вказані заздалегідь визначені резонансні моди включають в себе більше ніж двадцять вище власної основної і пов'язаної з нею концептуальної частот, які, в свою чергу, можуть бути пов'язані з вказаними власними згинально-хвильовими коливаннями вказаного елемента (2) 26 Спосіб за пунктом 25, у якому вказані заздалегідь визначені резонансні моди включають в себе перші двадцять п'ять або більше частот вище вказаної власної резонансної 27 Спосіб за будь-яким з попередніх пунктів, у якому вказаний елемент або кожний з вказаних елементів має засоби (З, 2Р) демпфірування, селективно приєднані до нього у визначений заздалегідь спосіб, для керування частотами, що відпо відають одній або кільком резонансним модам 28 Спосіб за пунктом 27, у якому вказані засоби селективного демпфірування включають в себе демпфірувальні засоби (2Р), прикріплені у середніх позиціях вказаної зони 29 Спосіб за будь-яким з попередніх пунктів, у якому вказаний елемент або кожний з вказаних елементів (2) має свої граничні кромки, суміжні з вказаною зоною 30 Спосіб за будь-яким з попередніх пунктів, у якому вказаний акустичний пристрій або кожний з вказаних пристроїв (81) має раму (1), прикріплену поблизу його кромок, уможливлюючи згинальнохвильові коливання у ньому до бажаної міри 31 Спосіб за пунктом ЗО, у якому вказана рама (1) прикріплена з застосуванням віброрегулювального матеріалу (3) між вказаною рамою (1) і вказаними кромками 32 Спосіб за будь-яким з пунктів 1-30, у якому вказана зона визначена в межах вказаної поперечної протяжності вказаного елемента (2) засобом (22С), що негативно впливає на проходження згинальних хвиль поза вказану зону 33 Пасивний акустичний пристрій, одержаний способом за будь-яким з попередніх пунктів, пристосований для використання для будь-якої з наступних цілей реверберації, акустичного фільтрування і акустичного озвучування навколишнього середовища 34 Активний акустичний пристрій, одержаний способом за будь-яким з пунктів 1-32, який додатково включає в себе перетворювальний засіб (9), прикріплений до вказаного елемента (2), і який пристосовано для використання як гучномовець або мікрофон 35 Акустичний пристрій, який включає в себе елемент (2), що простягається упоперек своєї товщини і здатний підтримувати згинальні хвилі принаймні у бажаній важливій акустично активній зоні поперечної протяжності вказаного елемента (2), причому зазначений елемент має параметри, такі як геометричні параметри і параметри згинальної жорсткості, від значень яких залежить його розподіл резонансних мод власних згинально-хвильових коливань по вказаній зоні, і ці значення обрані такими, щоб заздалегідь визначити вказаний розподіл власних резонансних мод сумісним з бажаною досяжною акустичною дією вказаного елемента (2), для роботи вказаного пристрою у бажаному робочому діапазоні акустичних частот 36 Акустичний пристрій за пунктом 35, у якому вказані параметри пов'язані з щонайменше двома різними напрямками у вказаній зоні вказаного елемента (2) 37 Акустичний пристрій, який включає в себе елемент (2), що простягається упоперек своєї товщини і здатний підтримувати згинальні хвилі принаймні у бажаній акустично робочій зоні його поперечної протяжності, включаючи акустично важливі резонансні моди його власних згинальнохвильових коливань, який має характерний розподіл по вказаній зоні коливально більш або найбільш активних областей і коливально менш або найменш активних областей, який залежить від значень щонайменше двох окремих параметрів 51671 вказаного елемента (2), у якому вказаний елемент (2) має обрані значення вказаних параметрів, визначені заздалегідь таким чином, щоб забезпечити ВІДПОВІДНИЙ розподіл, при якому області низької коливальної активності або без коливальної активності зменшені до оптимуму, практично придатного для дальшої ВІДПОВІДНОСТІ бажаній досяжній акустичній роботі вказаного пристрою 38 Акустичний пристрій за будь-яким з пунктів 3537, у якому на одну серію вказаних резонансних мод і ВІДПОВІДНІ внески у вказаний розподіл особливо впливає принаймні один з вказаних параметрів, а на іншу серію вказаних резонансних мод і ВІДПОВІДНІ внески у вказаний розподіл особливо впливає інший з вказаних параметрів, причому зазначені вибрані значення вказаних одного і іншого параметрів відповідають вказаним внескам вказаної однієї серії у вказані коливально більш або найбільш активні області, і ці внески настільки доповнювальні, як те практично досяжно, відносно вказаних внесків вказаної іншої серії у вказані коливально менш або найменш активні області, і навпаки 39 Акустичний пристрій за будь-яким з пунктів 3538, у якому вказані параметри пов'язані з щонайменше двома різними концептуальними частотами, з якими можуть бути пов'язані самі частоти вказаних резонансних мод 40 Акустичний пристрій, який включає в себе елемент (2), що простягається упоперек своєї товщини і здатний підтримувати згинальні хвилі у акустично робочій зоні своєї поперечної протяжності, включаючи резонансні моди його власних згинально-хвильових коливань, важливі у дії, що можуть бути пов'язані з щонайменше двома концептуальними частотами, які залежать від вибраних значень щонайменше двох параметрів вказаного елемента (2), причому вказаний елемент має значення вказаних параметрів, заздалегідь вибрані такими, щоб одержати значення вказаних концептуальних частот, отже, вказати згадані резонансні моди, на частотах, які рознесені і чергуються у вигідний спосіб для досягнення бажаної акустичної роботи вказаного пристрою 41 Акустичний пристрій за пунктом 39 або 40, у якому вказані вибрані параметри забезпечують те, що вказані концептуальні частоти пов'язані таким чином, що має місце чергування вказаних частот резонансних мод, так що рознесення і, ВІДПОВІДНО, поширеність є оптимальними або наближаються до оптимуму в тому, що стосується незбіжності і рівномірності цієї поширеності 42 Акустичний пристрій за пунктом 39 або 40, або 41, у якому на кожну з вказаних концептуальних частот впливають у визначальний спосіб вказані вибрані значення різних параметрів 43 Акустичний пристрій за будь-яким з пунктів 3542, у якому вказані вибрані значення є значеннями ВІДПОВІДНИХ параметрів, пов'язаних з геометричною конфігурацією або формою і/або зі згинальною жорсткістю у різних напрямках 44 Акустичний пристрій за будь-яким з пунктів 3543, у якому вказані вибрані значення є значеннями ВІДПОВІДНИХ параметрів подібної природи і є обраними за взаємним відносним значенням, таким як 8 співвідношення або відсоткове відношення 45 Акустичний пристрій за пунктом 43 або 44, у якому ВІДПОВІДНІ геометричні параметри визначають форму принаймні вказаної зони вказаного елемента (2) для заданої згинальної жорсткості (жорсткостеи) вказаного елемента у вказаній зоні 46 Акустичний пристрій за пунктом 45, у якому вказані вибрані значення вказаних геометричних параметрів визначають певну окрему варіацію базової форми по розмірах у різних напрямках по вказаній зоні 47 Акустичний пристрій, який включає в себе елемент (2), що простягається упоперек своєї товщини у зоні заздалегідь заданої геометричної конфігурації, причому вказаний елемент (2) здатний підтримувати згинальні хвилі принаймні у вказаній зоні, і принаймні вказана зона конфігурована так, щоб заздалегідь визначати розподіл резонансних мод власних згинально-хвильових коливань вказаного елемента (2) через вибране конкретне відносне значення геометричних параметрів, які визначають вказану конфігурацію, і, внаслідок цього, вказаний розподіл власних резонансних мод є сумісним з бажаною досяжною дією або роботою акустичного пристрою у частотному діапазоні, який становить інтерес 48 Акустичний пристрій за пунктом 47, у якому вказані геометричні параметри включають в себе розміри у різних напрямках по вказаній зоні 49 Акустичний пристрій, який включає в себе елемент (2), що простягається упоперек своєї товщини і здатний підтримувати згинальні хвилі, причому зазначений елемент (2) має геометричну конфігурацію, яка визначає у його зоні власні згинально-хвильові коливання з резонансними модами, що можуть бути пов'язані з принаймні двома концептуальними частотами, і зв'язок між вказаними концептуальними частотами є таким, що заздалегідь визначені низькочастотні резонансні моди, які постають з вказаних концептуальних частот, корелюють з принаймні деякими з більш або найбільш коливально активними областями вказаної зони тих мод, що пов'язані з однією з вказаних концептуальних частот, і ці області збігаються з або відповідають менш або найменш коливально активним областям, пов'язаним з такими ж модами другої з вказаних концептуальних частот 50 Акустичний пристрій за пунктом 49, у якому розміри вказаного елемента (2), що визначають вказані концептуальні частоти, визначені у різних напрямках по вказаній зоні 51 Акустичний пристрій за пунктом 48 або 50, у якому вказані напрямки практично є взаємно перпендикулярними 52 Акустичний пристрій за пунктом 51, у якому вказана зона має практично прямокутну форму і вказаними геометричними параметрами або розмірами є довжина і ширина 53 Акустичний пристрій за пунктом 52, у якому вказана практично прямокутна зона має практично рівні значення згинальної жорсткості вздовж и довжини і ширини, які різняться у розмірах приблизно на 13,4 % або приблизно на 37 % 54 Акустичний пристрій за пунктом 52 або 53, у якому вказана зона вкорочена на кутах правильно 51671 го прямокутника принаймні по одному діагональному розміру на величину, що вигідно пов'язує приписувані (діагоналі) резонансні моди з тими, що походять від розмірів довжини і ширини 55 Акустичний пристрій за пунктом 54, у якому вказана величина становить від приблизно 10 % до приблизно 15 %, причому діагональна згинальна жорсткість (жорсткості) не відрізняється істотно від згинальної жорсткості (жорсткостей) у напрямках довжини і ширини 56 Акустичний пристрій за пунктом 52 або 53, у якому вказана практично прямокутна зона має діагональну згинальну жорсткість (жорсткості), яка відрізняється від згинальної жорсткості (жорсткостей) у напрямках її довжини і ширини на величину, що вигідно пов'язує приписувані (діагоналі) резонансні моди з тими, що походять від розмірів и довжини і ширини 57 Акустичний пристрій за пунктом 51, у якому вказана зона має форму практично справжнього еліпса, і вказаними геометричними параметрами або розмірами є велика і мала осі 58 Акустичний пристрій за пунктом 57, у якому вказаний елемент має практично рівні згинальні жорсткості вздовж його великої і малої осей, які різняться у розмірах приблизно на 18,2 % або приблизно на 34 % 59 Акустичний пристрій за пунктом 51, у якому вказана зона має практично супереліптичну форму, і вказаними геометричними параметрами є велика і мала осі, які треба визначити розмірно для будь-якого конкретного визначаючого супереліпс показника (показників) порядку 60 Акустичний пристрій за пунктом 51, у якому вказана зона має практично супереліптичну форму з таким визначаючим и супереліпс показником порядку, який треба визначити для будь-якого конкретного відносного значення (значень) розміру його великої і малої осей 61 Акустичний пристрій за пунктом 59 або 60, у якому вказаний елемент (2) має практично рівні згинальні жорсткості вздовж вказаних великої і малої осей, які різняться у розмірах на від приблизно 13 % до приблизно 22 %, або приблизно 32 %, а вказаний показник порядку становить від приблизно 3,5 до приблизно 4 62 Акустичний пристрій за пунктом 51, у якому вказаний елемент (2) має композитну форму і практично однакову згинальну жорсткість вздовж і упоперек загальної великої осі для тих частин вказаної зони, які практично відповідають супереліпсу і справжньому еліпсу, ВІДПОВІДНО, з'єднаних зазначеною загальною великою віссю, причому у варіанті, якому віддається перевага, вказана еліптична частина становить приблизно 1,1-1,3 1, а відношення вказаної загальної великої осі до ширини — приблизно 1,2 1 63 Акустичний пристрій за будь-яким з пунктів 36, 46, 48, 50-52, 57, 59, 60, у якому вказаний елемент (2) має різні значення згинальної жорсткості у вказаних напрямках, і вказані розміри є такими, щоб забезпечити по суті еквівалентні або настільки близькі до них, наскільки то є практичним, результати щодо вказаних резонансних мод у порівнянні з результатами, які досягаються для практично 10 однакової згинальної жорсткості (жорсткостей) у вказаних напрямках, включаючи будь-яке придатне масштабування 64 Акустичний пристрій за пунктом 63, у якому вказані еквівалентні результати включають співвідношення концептуальних частот, з якими можуть бути пов'язані вказані резонансні моди, які становлять інтерес 65 Акустичний пристрій, який включає в себе елемент (2), що простягається упоперек своєї товщини і здатний підтримувати згинальні хвилі у своїй зоні, який має геометричну конфігурацію з неоднаковим загальним опором згинанню у напрямках, що визначають принаймні дві концептуальні частоти, які можуть бути пов'язані з власними згинально-хвильовими коливаннями у вказаній зоні і резонансними модами, що постають з власних згинально-хвильових коливань у вказаному елементі (2), які сумісні з бажаною акустичною дією або робочими характеристиками цього пристрою 66 Акустичний пристрій за будь-яким з пунктів 3565, у якому вказаний елемент або кожний з вказаних елементів має демпфірувальні засоби (З, 2Р), селективно приєднані до нього у визначений заздалегідь спосіб, для керування частотами, що відповідають одній або кільком резонансним модам 67 Акустичний пристрій за пунктом 66, у якому вказані засоби селективного демпфірування включають в себе демпфірувальні засоби (2Р), прикріплені у середніх позиціях вказаної зони 68 Акустичний пристрій за будь-яким з пунктів 3567, у якому вказаний або кожний з вказаних елементів (2) має свої граничні кромки, суміжні з вказаною зоною 69 Акустичний пристрій за будь-яким з пунктів 3568, у якому цей акустичний пристрій або кожний з таких пристроїв має раму (1), прикріплену поблизу його кромок, уможливлюючи згинально-хвильові коливання у ньому до бажаної міри 70 Акустичний пристрій за пунктом 69, у якому вказана рама (1) прикріплена з застосуванням віброрегулювального матеріалу (3) між вказаною рамою (1) і вказаними кромками 71 Акустичний пристрій за будь-яким з пунктів 3567, у якому вказана зона визначена в межах вказаної поперечної протяжності вказаного елемента (2) засобом (22С), що негативно впливає на проходження згинальних хвиль поза вказану зону 72 Акустичний пристрій за будь-яким з пунктів 3371, у якому вказаний елемент (2) характеризується робочим діапазоном акустичних частот, що перекриває більше ніж 4 кГц 73 Акустичний пристрій за будь-яким пунктом з 33 до 71, у якому вказаний елемент (2) характеризується робочим діапазоном акустичних частот, що включає в себе збіжну частоту 74 Акустичний пристрій за будь-яким пунктом з 33 до 71, у якому вказаний елемент (2) характеризується робочим діапазоном акустичних частот, що увесь знаходиться нижче збіжної частоти 75 Акустичний пристрій за будь-яким з пунктів 3374, у якому вказаний елемент (2) має відношення згинальної жорсткості до маси на одиницю площі, 11 погоджене, для конкретного розміру вказаного елемента (2), з найнижчою частотою згинальних хвиль, що знаходиться нижче, ніж робочий діапазон акустичних частот вказаного пристрою 76 Акустичний пристрій за пунктом 75, у якому вказана найнижча частота згинальних хвиль становить принаймні 20Гц 77 Акустичний пристрій за пунктом 75 або 76, у якому вказана найнижча частота згинальних хвиль принаймні менше, ніж половина, а краще становить приблизно третину від нижньої границі робочого діапазону акустичних частот 78 Акустичний пристрій за пунктом 75 або 76, або 77, у якому вказаний елемент (2) має згинальну жорсткість у межах, щонайменше, від приблизно 0,1 до приблизно 1000 і, щонайбільше, від приблизно 4 до приблизно 3500 Н/м і масу на одиницю площі — щонайменше, від приблизно 0,05 до приблизно 1,5 і, щонайбільше, від приблизно 1 до приблизно 4 кг/м2, залежно від розміру і/або застосування 79 Акустичний пристрій за будь-яким з пунктів 3378, у якому вказаний елемент (2) являє собою жорстку легку структуру багатошарової природи типу "сендвіч", яка має жорстке чарункувате осердя (22) і приклеєні оболонки (21) для поширення згинальних хвиль і підтримування вказаних резонансних мод на частотах, які становлять інтерес 80 Акустичний пристрій за пунктом 79, у якому вказане чарункувате осердя (22) має модуль зсуву щонайменше приблизно 10 МПа, а приклеєна оболонка (21) має модуль пружності щонайменше приблизно 1 ГПа 81 Акустичний пристрій за пунктом 79, у якому вказаний елемент (2), принаймні для розмірів менше приблизно 0,1 м2 і найнижчої частоти згинальних хвиль, більшої, ніж приблизно 100 Гц, має згинальну жорсткість, яка може бути менше приблизно 10 Н/м, модуль зсуву осердя, який може сягати приблизно 10 МПа або менше, і модуль пружності оболонок у межах від приблизно 0,5 до приблизно 2,5 ГПа 82 Акустичний пристрій за пунктом 79, у якому вказаний елемент (2), принаймні для розмірів від приблизно 0,1 до приблизно 0,3 м2 і найнижчої частоти згинальних хвиль приблизно 70 Гц, має згинальну жорсткість від приблизно 5 до приблизно 50 Н/м або більше, модуль зсуву осердя, як правило більший ніж 10 МПа, типово від приблизно 15 МПа до приблизно 80 МПа або більше, і модуль пружності оболонок у межах від щонайменше приблизно 2 ГПа до приблизно 70 ГПа або більше 83 Акустичний пристрій за пунктом 79, у якому вказаний елемент (2), принаймні для розмірів від приблизно 0,3 до приблизно 1 м , має найнижчу частоту згинальних хвиль, що сягає до 50 Гц, згинальну жорсткість, як правило, більшу, ніж приблизно 20 Н/м, типово від приблизно 50 Н/м до приблизно 500 Н/м або більше, модуль зсуву осердя, як правило, більший, ніж приблизно 10 МПа, типово приблизно від 20 МПа до приблизно 90 МПа або більше, і модуль пружності оболонок щонайменше приблизно 2 ГПа, а краще до принаймні приблизно 70ГПа 51671 12 84 Акустичний пристрій за пунктом 79, у якому вказаний елемент (2), принаймні для розмірів більше приблизно 1 м і до, можливо, 5 м2 або більше, і найнижчої частоти згинальних хвиль, яка може сягати 25Гц і бути до 70Гц, має згинальну жорсткість, більшу ніж приблизно 25Н/м, модуль зсуву осердя, як правило, більше ніж ЗОМПа, і модуль пружності оболонок від щонайменше приблизно 20ГПа і до принаймні приблизно ЮООГПа 85 Акустичний пристрій за будь-яким з пунктів 7984, у якому вказане осердя (22) має чарунки, здатні вносити корисні додаткові залежні від об'єму високочастотні незгинально-хвильові резонанси 86 Акустичний пристрій за будь-яким з пунктів 7984, у якому вказане осердя (22) має структуру, здатну вносити корисні додаткові високочастотні стискально-релаксаційні незгинально-хвильові резонанси 87 Акустичний пристрій за будь-яким з пунктів 7984, у якому вказане осердя (22) має чарунки, які, у взаємодії зі вказаними оболонками (21), забезпечують корисні невеликі "барабанні" (чарункакришка) додаткові високочастотні незгинальнохвильові резонанси 88 Акустичний пристрій за будь-яким з пунктів 3587, у якому податливість закріплення вказаного елемента (3, 2) забезпечує корисні додаткові низькочастотні незгинально-хвильові резонанси 89 Активний акустичний пристрій за будь-яким з пунктів 35-88, який додатково включає в себе перетворювальний засіб (9), прикріплений до вказаного елемента (2) 90 Акустичний пристрій за пунктом 34 або 89, у якому податливість прикріплення вказаного перетворювального засобу (9) до вказаного осердя (22) забезпечує корисні додаткові низькочастотні незгинально-хвильові резонанси 91 Акустичний пристрій за пунктом 34 або 89, або 90, у якому вказаний перетворювальний засіб (9) має, принаймні, рухому частину, що працює у режимі згинальних хвиль, механічно прикріплену до вказаного елемента, переважно з можливістю створювати опір 92 Акустичний пристрій за будь-яким з пунктів 34, 89-91, у якому вказаний перетворювальний засіб (9) є перетворювальним засобом п'єзоелектричного типу 93 Акустичний пристрій за будь-яким з пунктів 34, 89-91, у якому вказаний перетворювальний засіб (9) є перетворювальним засобом електромагнітного типу з магнітом і котушкою 94 Акустичний пристрій за пунктом 93, у якому вказаний електромагнітний перетворювальний засіб (9) є перетворювальним засобом зі звуковою (рухомою) котушкою 95 Акустичний пристрій за будь-яким з пунктів 34, 89-94, у якому вказаний перетворювальний засіб (9) прикріплений до поверхні вказаного елемента (2) 96 Акустичний пристрій за будь-яким з пунктів 34, 89-94, у якому вказаний перетворювальний засіб (9) має, принаймні, рухому частину, що працює у режимі згинальних хвиль, встановлену у заглибині в товщі вказаного елемента (2) 97 Акустичний пристрій за будь-яким з пунктів 34, 13 89-96, у якому вказаний перетворювальний засіб (9) має свою рухому частину, що працює у режимі згинальних хвиль, прикріплену так, щоб займати менше ніж 0,1 % площі поверхні вказаного елемента (2) 98 Акустичний пристрій за будь-яким з пунктів 34, 89-97, у якому вказаний перетворювальний засіб (9) має свою рухому частину, що працює у режимі згинальних хвиль, з масою приблизно в 1-2 рази більшою, ніж маса частини вказаного елемента (2), яку закрито або усунено для прикріплення вказаної рухомої частини 99 Акустичний пристрій за будь-яким з пунктів 34, 89-98, у якому вказаний перетворювальний засіб (9) цілком утримується на вказаному елементі (2) 100 Акустичний пристрій за будь-яким з пунктів 34, 89-99, у якому вказаний елемент (2) має вказану акустично робочу зону практично прямокутної форми, і вказаний перетворювальний засіб (9) розташований у МІСЦІ, ЩО практично відповідає 3/7 і/або 4/9, і/або 5/13 від довжин сторін вказаного елемента (2), що їх використано як координати від кута вказаної зони або елемента (2) 101 Акустичний пристрій за будь-яким з пунктів 34, 89-99, у якому вказаний елемент (2) має вказану акустично робочу зону у формі практично справжнього еліпса, і вказаний перетворювальний засіб (9) розташовано у МІСЦІ, ЩО практично відповідає, як координатам від центра вказаної зони або елемента (2), значенням 0,43 і 0,20 половини його великої і половини малої осей, які мають відношення довжин, що практично дорівнює 1 1,182 102 Акустичний пристрій за будь-яким з пунктів 34, 89-99, у якому вказаний елемент (2) має вказану акустично робочу зону практично супереліптичної форми, і вказаний перетворювальний засіб (9) розташовано у МІСЦІ всередині зовнішнього краю вказаної зони або елемента (2) приблизно у 15 % від лінії його центра 103 Спосіб за будь-яким з пунктів 1-32, у якому вказане аналізування включає також оцінювання вмісту коливальної енергії частин або підзон вказаної зони щодо внесків від заздалегідь визначених вказаних власних резонансних мод, причому цей спосіб додатково включає визначення принаймні одного місця всередині вказаної зони для розташування згинально-хвильового перетворювального засобу (9) шляхом віднайдення спочатку принаймні одної області вказаної зони, що характеризувалася б внесками від великої або найбільшої КІЛЬКОСТІ вказаних заздалегідь визначених резонансних мод 104 Спосіб за будь-яким з пунктів 1-32, у якому вказане аналізування включає також оцінювання вмісту коливальної енергії частин або підзон вказаної зони щодо внесків від вказаних заздалегідь визначених власних резонансних мод, причому цей спосіб додатково включає визначення двох або більше місць всередині вказаної зони для розташування згинально-хвильового перетворювального засобу шляхом віднайдення спочатку областей, що характеризувалися б внесками від більшості, аж до всіх, вказаних заздалегідь визначених резонансних мод 51671 14 105 Спосіб виготовлення акустичного пристрою, що включає в себе елемент (2), що простягається упоперек своєї товщини у зоні заданої конфігурації і здатний підтримувати згинальні хвилі у вказаній зоні, який включає визначення місця у вказаній зоні для розташування згинально-хвильового перетворювального засобу (9) шляхом аналізування розподілу коливальної енергії від заздалегідь визначених резонансних мод власних згинальнохвильових коливань вказаного елемента (2) по вказаній зоні і визначення принаймні однієї області у вказаній зоні, у якій є великою або найбільшою КІЛЬКІСТЬ вказаних заздалегідь визначених резонансних мод, і вони вносять значну коливальну енергію 106 Спосіб за пунктом 105, у якому два або більше місця для розташування згинально-хвильового перетворювального засобу (9) визначаються в областях вказаної зони, які разом характеризуються значними внесками коливальної енергії від більшості або всіх зі вказаних заздалегідь визначених резонансних мод 107 Спосіб за будь-яким з пунктів 103-106, у якому вказане аналізування додатково або альтернативно визначає дві або більше області вказаної зони, які характеризуються практично доповнювальними внесками коливальної енергії від вказаних заздалегідь визначених резонансних мод 108 Спосіб за будь-яким з пунктів 103-107, який включає в себе операцію встановлення перетворювального засобу (9) для зв'язування з принаймні тими з вказаних резонансних мод, які вносять коливальну енергію у вказану область 109 Акустичний пристрій, який включає в себе елемент (2), що простягається упоперек своєї товщини і здатний підтримувати згинальні хвилі по своїй площині, в якому зазначений елемент (2) має принаймні один перетворювальний засіб (9), прикріплений безпосереднього до нього у принаймні одному МІСЦІ, яке розміщене асиметрично у геометричній конфігурації вказаного елемента (2), і принаймні на приблизно 10 - 15 % усередину вказаної зони вздовж уявної лінії до його центру 110 Акустичний пристрій за пунктом 109, у якому вказане місце для розташування вказаного перетворювального засобу (9) або кожне таке місце зміщене від вказаної лінії, в тому числі будь-якої центральної лінії (ЛІНІЙ) або інших осей вказаної зони, на щонайменше 7 % 111 Акустичний пристрій за пунктом 109 або 110, у якому вказане місце для розташування вказаного перетворювального засобу (9) або кожне таке місце знаходиться там, де є зв'язок з істотною сукупністю коливальних внесків від множини резонансних мод власних згинально-хвильових коливань вказаного елемента (2) 112 Акустичний пристрій за пунктом 111, у якому пропорції вказаної геометричної конфігурації вказаного елемента (2) вибрано з урахуванням будьякої напрямкової різниці у значенні згинальної жорсткості для одержання розподілу коливального вмісту, зумовленого дією згинальних хвиль, на його власних резонансних модах, який є вигідним для акустичних робочих характеристик цього пристрою 15 113 Акустичний пристрій за пунктом 112, який включає в себе мікрофон, у якому кілька вказаних перетворювальних засобів (9) мають свої місця розташування настільки різні щодо відносних значень координат їхніх позицій у вказаній зоні, наскільки то є практичним 114 Активний акустичний пристрій за пунктом 34 або 89, представлений гучномовцем (81) панельної форми, який включає в себе вказаний елемент (2) із вказаним перетворювальним засобом (9), прикріпленим до цього елемента як засіб збудження коливань, щоб примусити елемент (2) резонувати, утворюючи собою акустичний випромінювач для видавання акустичного вихідного сигналу під час резонування, а також акустичний екран (6, 8), що оточує і підтримує зазначений випромінювач 115 Гучномовець панельної форми за пунктом 114, який включає в себе пружний ПІДВІС (3, 17) між випромінювачем (2) і екраном (6, 8) для підтримування випромінювача (2) в екрані (6, 8) 116 Гучномовець панельної форми за пунктом 115, у якому зазначений пружний ПІДВІС (3, 17) виконаний з еластомерного матеріалу 117 Гучномовець панельної форми за будь-яким з пунктів 114-116, у якому збуджувач коливань (9) встановлено цілком і виключно на випромінювачі (2) 118 Гучномовець панельної форми за будь-яким з пунктів 114-117, у якому екран (8) виконаний у формі кожуха, який має відкриту назад подібну до ящика передню частину (52), виконану з можливістю прикріплення до стіни або подібної поверхні 119 Гучномовець панельної форми за пунктом 118, у якому передня подібна до ящика частина (52) виконана з можливістю прикріплення з суміщенням з порожниною (110) у СТІНІ 120 Гучномовець панельної форми за будь-яким з пунктів 114-119, який додатково включає в себе низькочастотний гучномовець, прикріплений до екрана (6, 8) 121 Гучномовець панельної форми за будь-яким з пунктів 114-120, який додатково включає в себе високочастотний гучномовець, прикріплений до екрана (6, 8) 122 Активний акустичний пристрій за пунктом 34 або 89, представлений гучномовцем панельної форми (81), який включає в себе вказаний елемент (2) як резонансний акустичний випромінювач, що має периферійну частину, вказаний перетворювальний засіб, прикріплений до цього випромінювача, щоб примушувати зазначений елемент коливатися і резонувати для видавання акустичного вихідного сигналу від випромінювача, і раму (1), що утримує випромінювач (2) навколо його периферійної частини з пружним ПІДВІСКОВИМ засобом, прикріпленим між рамою і периферійною частиною випромінювача, причому перетворювальний засіб (9) прикріплений між випромінювачем (2) і рамою (1) і також виконаний з можливістю рухати зазначений випромінювач у поршневий спосіб 123 Гучномовець панельної форми за пунктом 122, у якому рама (1) має частину, яка оточує випромінювач (2) 124 Гучномовець панельної форми за пунктом 51671 16 122 або 123, у якому пружний ПІДВІС (3) виконаний з еластомерного матеріалу 125 Гучномовець панельної форми за пунктом 123 або 124, у якому рама (1) включає в себе опору (23), що має частину (83), яка контактує з землею, практично вертикальну частину (84), що йде вгору від зазначеної частини, яка контактує з землею, і кілька плечей (85), що відходять від вертикальної частини, причому дальні КІНЦІ ЦИХ плечей прикріплені до частини рами (1), яка оточує випромінювач (2) 126 Гучномовець панельної форми за пунктом 125, у якому випромінювач (2) прямокутний, а плечі (85) підходять близько до кутів випромінювача 127 Гучномовець панельної форми за пунктом 125 або 126, у якому перетворювач (9) прикріплено до вертикальної частини (84) рами або поблизу цієї частини 128 Гучномовець панельної форми за будь-яким з пунктів 125-127, у якому перетворювач (9) закріплено на виступі (88), що виступає від вертикальної частини 129 Гучномовець панельної форми за будь-яким з пунктів 122-128, який включає у себе збалансовану пару перетворювачів (9) 130 Гучномовець панельної форми за будь-яким з пунктів 122-129, у якому випромінювач (2) включає у себе легке осердя (22), що розділяє пару легких оболонок (21) з високим модулем пружності 131 Активний акустичний пристрій за пунктом 34 або 89, представлений гучномовцем (81), який включає в себе кожух (акустичне оформлення), вказаний елемент як акустичний випромінювач (2) у кожуху, пружний ПІДВІС (71), що утримує випромінювач у кожуху для руху відносно нього у поршневий спосіб, вказаний перетворювальний засіб, закріплений цілком і виключно на випромінювачі, щоб примушувати вказаний елемент коливатися і резонувати для видавання акустичного вихідного сигналу від випромінювача, і засіб (11) для варіювання тиску повітря у кожусі, щоб тим примушувати випромінювач рухатися у поршневий спосіб 132 Гучномовець за пунктом 131, у якому засіб (11) варіювання тиску повітря включає у себе повітряний насос 133 Гучномовець за пунктом 132, у якому зазначений повітряний насос включає у себе додатковий кожух (акустичне оформлення) (185), поршневий привідний засіб (42), встановлений у цьому додатковому кожусі, і засіб (90), який сполучує внутрішні порожнини ВІДПОВІДНИХ кожухів у такий спосіб, що хвилі повітряного тиску, спричинені рухом поршневого привідного засобу, передаються у вказаний кожух (8) 134 Гучномовець за пунктом 133, який включає в себе акустично поглинаючий засіб (51) у вказаному кожусі (8) і/або у вказаному додатковому кожусі 135 Активний акустичний пристрій за пунктом 34 або 89, у якому перетворювальний засіб (9) являє собою інерційний перетворювач коливань і включає в себе вузол рухомої котушки (13, 18), що включає в себе котушку (13), жорстко прикріплену до трубчастого елемента (18), магнітний вузол (15), розташований концентрично відносно вузла рухомої котушки, і пружні засоби (19, 136), які 17 утримують магнітний вузол з уможливленням аксіального руху відносно вузла рухомої котушки, причому трубчастий елемент (18) виконаний з можливістю жорсткого закріплення до вказаного елемента (2) 136 Активний акустичний пристрій за пунктом 135, у якому трубчастий елемент (18) жорстко прикріплений безпосередньо до вказаного елемента (2) клейовими засобами (16, 20) 137 Активний акустичний пристрій за пунктом 135 або 136, у якому пружні засоби (19, 136) включають в себе взаємно протилежні еластомерні елементи, розташовані на протилежних боках магнітного вузла 138 Активний акустичний пристрій за пунктом 135 або 136, або 137, який включає в себе кришки (59, 119), що закривають осьові КІНЦІ трубчастого елемента (18), причому пружні засоби (19, 136) закріплені на цих кришках 139 Активний акустичний пристрій за будь-яким з пунктів 135-138, у якому котушка (13) закріплена на внутрішній поверхні трубчастого елемента (18) 140 Активний акустичний пристрій за будь-яким з пунктів 135-139, у якому вузол рухомої котушки (13, 18) виконаний з уможливленням його вміщення у порожнині (120) відповідної форми, виконаній у випромінювачі (2) 141 Активний акустичний пристрій за пунктом 138 або 139, або пунктом 140, коли він залежить від пункту 138, у якому кришки (59) включають в себе пружні засоби (136) 142 Активний акустичний пристрій за пунктом 141, у якому кожна вказана кришка (59) включає в себе кільцевий пружний валик (136) 143 Активний акустичний пристрій за пунктом 141 або 142, який включає в себе магнітні екрани (121) над кришками (59) 144 Активний акустичний пристрій за будь-яким з пунктів 135-139, у якому вузол рухомої котушки (13, 18) виконаний з уможливленням жорсткого закріплення на поверхні випромінювача (2) 145 Активний акустичний пристрій за пунктом 144, у якому магнітний вузол (15) включає в себе протилежні в цілому дископодібні полюсні деталі (14), периферійна частина однієї з яких розташована усередині і суміжно до вузла рухомої котушки (13, 18), а периферійна частина іншої з цих полюсних деталей виконана з відбортовкою (162), виконаною так, щоб бути суміжною з вузлом рухомої котушки і оточувати його 146 Активний акустичний пристрій за пунктом 145, у якому пружний елемент (17) замкнено, як у "сенДВІЧІ", між однією з полюсних деталей і поверхнею випромінювача 147 Активний акустичний пристрій за будь-яким з пунктів 135-144, у якому магнітний вузол (15) включає в себе пару протилежних магнітів (15), що замикають між собою, як у "сендвічі", полюсну деталь (14) 148 Активний акустичний пристрій за будь-яким з пунктів 135-147, який включає в себе доповнювальні магнітні вузли і вузли моторних котушок на протилежних поверхнях випромінювача, і засіб (93), що зв'язує магнітні вузли один з одним для пушпульної роботи 51671 18 149 Активний акустичний пристрій за пунктом 34 або 89, у якому перетворювальний засіб включає в себе інерційний перетворювач коливань, який включає в себе подібний до пластини п'єзоелектричний згинач (27) і засоби, пристосовані для закріплення цього згинача на вказаному елементі (2), в якому мають збуджуватися коливання, причому взаєморозташування частин є таким, що істотна частина згинача (27) віддалена від елемента (2) для руху відносно нього 150 Активний акустичний пристрій за пунктом 149, у якому засіб (93) для закріплення згинача розташований практично центрально відносно зазначеного подібного до пластини згинача (27) 151 Активний акустичний пристрій за пунктом 149 або 150, що включає в себе масу (25), прикріплену до периферії згинача 152 Активний акустичний пристрій за пунктом 149 або 150, або 151, у якому закріплювальний засіб (93) являє собою легкий жорсткий елемент 153 Активний акустичний пристрій за будь-яким з пунктів 149-152, у якому п'єзоелектричний згинач (27) є кристалічним 154 Активний акустичний пристрій за пунктом 34 або 89, у якому перетворювальний засіб включає в себе перетворювач коливань (9) для збудження коливань у вказаному елементі з його поверхні, і перетворювач коливань (9) включає в себе вузол рухомої котушки (13, 18), що має котушку (13), жорстко прикріплену до трубчастого елемента (18), причому цей вузол рухомої котушки виконаний з уможливленням закріплення до вказаної поверхні елемента (2), і магнітний вузол (15), що має протилежні дископодібні полюсні деталі (14), причому периферійна частина однієї з цих полюсних деталей виконана так, щоб бути розташованою усередині і суміжно до вузла рухомої котушки, а периферійна частина іншої з цих полюсних деталей виконана з оточуючою відбортовкою (90), виконаною так, щоб оточувати вузол рухомої котушки і бути суміжною до нього, при цьому магнітний вузол (15) виконаний з уможливленням закріплення у його центрі для збудження вказаного елемента (2) 155 Активний акустичний пристрій за пунктом 154, який включає в себе кріпильний засіб (93) для прикріплення магнітного вузла (15) до елемента (2) 156 Активний акустичний пристрій за пунктом 155, у якому кріпильний засіб (93) включає в себе з'єднувач (91, 92), виконаний так, щоб входити у порожнину (29) в елементі (2) 157 Активний акустичний пристрій за пунктом 156, у якому з'єднувач (91, 92) включає в себе дистанційну проставку (127) для відокремлення периферійних частин полюсних деталей (14) від вказаного елемента (2) 158 Активний акустичний пристрій за будь-яким з пунктів 154-157, який включає в себе доповнювальні вузли рухомих котушок (13, 18) і магнітні вузли (15), виконані з уможливленням закріплення на протилежних поверхнях вказаного елемента (2), і засоби (93), що зв'язують центри магнітних вузлів (15) один з одним для пушпульної роботи 159 Активний акустичний пристрій за пунктом 158, у якому з'єднувач (91, 92) має головки (95) на про 19 тилежних кінцях і виконаний з можливістю захоплювання ВІДПОВІДНИХ магнітних вузлів, причому з'єднувач (91, 92) включає в себе пару взаємодіючих частин з гвинтовою різзю (94, 96) і проставковий засіб (19), виконаний з уможливленням розміщення суміжно до з'єднувача і замкненим, як у "сендвічі", між ВІДПОВІДНИМИ магнітними вузлами і протилежними поверхнями вказаного елемента (2) 160 Активний акустичний пристрій за будь-яким з пунктів 135-159 у формі гучномовця 161 Активний акустичний пристрій за пунктом 34 або 89, представлений гучномовцем панельної форми (81), який включає в себе вказаний елемент як резонансний акустичний випромінювач (2), із вказаним перетворювальним засобом, що включає в себе перший і другий перетворювачі, прикріплені до випромінювача у рознесених місцях, для того щоб примушувати зазначений елемент резонувати і видавати акустичний вихідний сигнал від випромінювача 162 Гучномовець панельної форми за пунктом 161, у якому перший і другий перетворювачі (9) виконані з можливістю працювати у різних частотних діапазонах 163 Гучномовець панельної форми за пунктом161 або 162, у якому перший і другий перетворювачі (9) встановлені цілком і виключно на зазначеному випромінювачі 164 Гучномовець панельної форми за пунктом 161 або 162, або 163, у якому один з перетворювачів є електромагнітним 165 Гучномовець панельної форми за будь-яким з пунктів 161-163, у якому один з перетворювачів є п'єзоелектричним 166 Активний акустичний пристрій за пунктом 34 або 89, представлений гучномовцем панельної форми, який включає в себе перший і другий вказані елементи, до кожного з яких прикріплений ВІДПОВІДНИЙ йому перший і другий вказаний перетворювальний засіб, щоб примушувати ВІДПОВІДНИЙ вказаний елемент коливатися і резонувати з видачею акустичного вихідного сигналу 167 Гучномовець панельної форми за будь-яким з пунктів 161-165, який включає в себе другий елемент (4), також із ВІДПОВІДНИМ йому перетворювальним засобом (9), щоб примушувати його коливатися і резонувати з видачею акустичного вихідного сигналу, причому зазначений другий елемент (4) виконаний на першому вказаному елементі (2) або в ньому, а також пружний ПІДВІС (3), що з'єднує зазначені перший і другий елементи (2, 4) 168 Гучномовець панельної форми за пунктом 167, у якому другий елемент (4) встановлений в отворі (82) в першому елементі (2) 169 Гучномовець панельної форми за пунктом 167 або 168, у якому другий перетворювач встановлений цілком і виключно на другому елементі (4) 170 Активний акустичний пристрій за пунктом 34 або 89, представлений комбінованим гучномовцем-мікрофоном панельної форми, який включає в себе вказаний елемент, що діє як резонансний акустичний випромінювач, коли в ньому збуджуються коливання першим перетворювачем вказа 51671 20 ного перетворювального засобу, причому зазначений випромінювач має другий перетворювач, прикріплений до нього для видавання вихідного сигналу у ВІДПОВІДЬ на резонанс випромінювача, зумовлений акустичною енергією, що падає на нього 171 Комбінований гучномовець-мікрофон панельної форми за пунктом 170, у якому перший і другий перетворювачі (9, 63) встановлені цілком і виключно на зазначеному випромінювачі 172 Комбінований гучномовець-мікрофон панельної форми за пунктом 170 або 171, який включає в себе щонайменше два других перетворювачі (63) 173 Комбінований гучномовець-мікрофон панельної форми за пунктом 172, який включає в себе ще один додатковий перетворювач (63), асоційований з зазначеним випромінювачем, для видачі сигналу у ВІДПОВІДЬ на резонанс випромінювача, зумовлений акустичною енергією, що падає на нього, і засоби (64, 65) для порівнювання сигналу, що генерується вказаним додатковим перетворювачем, з сигналом (або сигналами), що генерується вказаним другим перетворювачем (перетворювачами) 174 Комбінований гучномовець-мікрофон панельної форми за пунктом 173, у якому зазначені засоби порівнювання включають в себе блок (65) приймання і формування сигналу і засіб (66) видачі сигналу 175 Активний акустичний пристрій за пунктом 34 або 89, представлений мікрофоном панельної форми, який включає в себе вказаний елемент як акустично збуджуваний елемент, причому вказаний перетворювальний засіб прикріплений цілком і виключно до вказаного елемента, для формування сигналу у ВІДПОВІДЬ на резонанс цього елемента, зумовлений акустичною енергією, що падає на нього 176 Мікрофон панельної форми за пунктом 175, який включає в себе принаймні два вказаних перетворювачі (9, 63), встановлені у різних місцях на вказаному елементі 177 Мікрофон панельної форми за пунктом 175 або 176, у якому перетворювач або кожен з перетворювачів (9, 63) є п'єзоелектричним пристроєм 178 Активний акустичний пристрій за будь-яким з пунктів 161-177, який включає в себе раму (1), що утримує випромінювач (2), і пружний ПІДВІС (3), який приєднує випромінювач до рами 179 Активний акустичний пристрій за пунктом 178, у якому зазначена рама (1) оточує випромінювач, і зазначений ПІДВІС прикріплений до кромки випромінювача 180 Активний акустичний пристрій за пунктом 34 або 89, представлений акустичним випромінювачем або гучномовцем панельної форми, у якому вказаний елемент є ПІДВІСНОЮ стельовою плиткою (36), яка має вказаний перетворювальний засіб (9), встановлений цілком і виключно на ній, щоб коливально збуджувати вказаний елемент і примушувати його коливатися і резонувати, з формуванням акустичного вихідного сигналу 181 Підвісна стельова плитка за пунктом 180, у якій елемент (2) включає в себе чарункувате осердя (22), замкнене, як у "сендвічі", між оболонками (21) з високим модулем пружності 21 182 Підвісна стельова плитка за пунктом 181, у якій чарункувате осердя (22) виконане зі спіненої пластмаси (97) 183 Підвісна стельова плитка за пунктом 180 або 181, або 182, яка включає в себе пружний ПІДВІС (3), розташований на периферії випромінювача (2), для утримування випромінювача у ПІДВІСНІЙ стельовій рамі (99) 184 Підвісна стельова плитка за будь-яким з пунктів 180-183, у якій перетворювач (9) являє собою інерційний перетворювач коливань 185 Активний акустичний пристрій за будь-яким з пунктів 34, 89, 178, 179, в якому вказаний елемент є пристроєм візуальної демонстрації, який включає в себе дошку (48) для об'яв або подібну дошку, до якої об'яви або подібні матеріали можна закріплювати, наприклад, кнопками, причому вказаний перетворювач (9) встановлений цілком і виключно на вказаному елементі (2), щоб примушувати його коливатися і резонувати, утворюючи тим акустичний випромінювач, який, коли резонує, видає акустичний вихідний сигнал 186 Пристрій візуальної демонстрації за пунктом 185, залежним від пункту 179, у якому рама (1) має задню відбортовку (4), що приховує ПІДВІС (3) 187 Пристрій візуальної демонстрації за пунктом 179 або 185, у якому випромінювач (2) має чарункувате осердя (22), замкнене, як у "сендвічі", між шарами оболонки (21) з паперу 188 Пристрій візуальної демонстрації за пунктом 187, у якому осердя (22) виконане з чарункуватого паперового матеріалу 189 Пристрій візуальної демонстрації за будьяким з пунктів 185-188, у якому перетворювач (9) являє собою п'єзоелектричний згинач 190 Активний акустичний пристрій за пунктом 34 або 89, або 179, або 180, в якому зазначений елемент є поверхнею, що відбиває або випромінює світло, причому вказаний перетворювальний засіб (9) встановлений цілком і виключно на вказаному елементі, щоб примушувати його коливатися і резонувати як акустичний випромінювач, з генеруванням акустичного вихідного сигналу при резонуванні 191 Демонстраційний екран за пунктом 190, у якому зазначений елемент (2) є жорсткою легкою конструкцією, що має чарункувате осердя (22) із стільниками з алюмінієвої фольги, замкнене, як у "сендвічі", між парою оболонок (21) з високим модулем пружності 192 Демонстраційний екран за пунктом 191, у якому оболонки (21) виконані з пластмаси, підсиленої волокном 193 Демонстраційний екран за будь-яким з пунктів 190-192, що залежить від пункту 178, який включає в себе гучномовці (114) панельної форми, прикріплені на протилежних боках рами (1) для надання інформації лівого і правого каналів 194 Демонстраційний екран за пунктом 193, у якому лівий і правий гучномовці (114) закріплені на рамі (1) на завісах з можливістю складання на випромінювач (2) для зберігання 195 Демонстраційний екран за пунктом 193 або 194, у якому кожний з лівого і правого гучномовців (114) являє собою активний акустичний пристрій 51671 22 за пунктом 34 або пунктом 89 196 Демонстраційний екран за будь-яким з пунктів 190-195, у якому панель (2) являє собою проекційний екран 197 Демонстраційний екран за пунктом 196 як частина ауд і о- візуального пристрою 198 Аудю-візуальний пристрій за пунктом 197, який додатково включає в себе щонайменше один гучномовець (117) тилового каналу, що включає в себе активний акустичний пристрій за будь-яким з пунктів 34, 89, 178, 179 199 Активний акустичний пристрій за пунктом 34 або 89, в якому вказаний елемент є подібною до дошки складовою частиною пакувальної тари, і перетворювач вказаного перетворювального засобу (9) встановлений цілком і виключно на вказаному елементі, щоб примушувати його коливатися і резонувати як акустичний випромінювач, з генеруванням акустичного вихідного сигналу при резонуванні 200 Пакувальна тара за пунктом 199, у якій елемент (2) включає в себе чарункувате осердя (22) зі спіненої пластмаси, замкнене, як у "сендвічі", між шарами оболонки (21), які включають в себе аркуші крафт-паперу (21) 201 Пакувальна тара за пунктом 199 або 200, у якій перетворювач (9) є п'єзоелектричним згиначем 202 Пакувальна тара за пунктом 2 0 1 , у якій згинач (9) є кристалічним 203 Пакувальна тара за будь-яким пунктом з 199 до 202, у якій елемент (2) утворює собою одну стінку ящика (111) 204 Пакувальна тара за пунктом 203, у якій ящик (111) має кришку (139) і засоби (53), пов'язані з кришкою, для вмикання перетворювача (9) у ВІДПОВІДЬ на рух кришки відносно ящика 205 Пакувальна тара за пунктом 204, яка включає в себе генератор сигналів, підсилювач і електричну батарею (112), для приведення перетворювача удію 206 Активний акустичний пристрій за пунктом 34 або 89 у вітальній або подібній картці (144), у якому вказаний елемент (2) являє собою дощечку, що утворює принаймні частину зазначеної картки, причому вказаний перетворювальний засіб (9) включає в себе перетворювач, встановлений цілком і виключно на цій дощечці, щоб примушувати и коливатися і резонувати як акустичний випромінювач, з генеруванням акустичного вихідного сигналу при резонуванні 207 Вітальна або подібна до неї картка за пунктом 206, у якій елемент (2) має чарункувате осердя (22) зі спіненої пластмаси, замкнене, як у "сендвічі", між шарами оболонки (21), які включають у себе аркуші крафт-паперу (21) 208 Вітальна або подібна до неї картка за пунктом 206 або 207, у якій перетворювач (9) є п'єзоелектричним згиначем 209 Вітальна або подібна до неї картка за пунктом 208, у якій згинач (9) є кристалічним 210 Вітальна або подібна до неї картка за будьяким з пунктів 206-209, яка включає в себе пару аркушів (145, 146) і засоби (53), пов'язані з цими аркушами, для вмикання перетворювача (9) у від 23 повідь на рух одного аркуша відносно другого аркуша 211 Вітальна або подібна до неї картка за пунктом 210, яка включає в себе генератор сигналів, підсилювач і електричну батарею (112) на одному з аркушів картки, для приведення перетворювача у дію 212 Вітальна або подібна до неї картка за будьяким з пунктів 206-211, у якій елемент (2) виконаний з уможливленням розміщення на ньому друкованих відомостей 213 Активний акустичний пристрій за будь-яким з пунктів 34, 89, 179, 180, який є складовою частиною іншого головного пристрою 214 Активний акустичний пристрій за пунктом 213, у якому вказана складова частина виконана як одне ціле з певною частиною головного пристрою 215 Активний акустичний пристрій за пунктом 214, у якому вказаний елемент (2) включає у себе чарункувате осердя (22), замкнене, як у "сендвічі", між шарами оболонки (21), причому один з цих шарів оболонки виконаний як одне ціле зі вказаною частиною головного пристрою 216 Активний акустичний пристрій за пунктом 215, у якому вказаний один з шарів оболонки (21) тонший, ніж середня товщина вказаної частини головного пристрою 217 Активний акустичний пристрій за пунктом 216, причому вказана частина головного пристрою виконана з жолобком (100) у своїй товщині, який оточує вказаний елемент (2) для визначення пружного підвісу (3), що приєднує цей активний акустичний пристрій до вказаної частини головного пристрою 218 Активний акустичний пристрій за будь-яким з пунктів 214-217, у якому вказана частина головного пристрою є зовнішньою стінкою 219 Активний акустичний пристрій за пунктом 34 або 89, представлений гучномовцем усередині блока візуальної демонстрації, що має також демонстраційний екран (37) у кожусі (101), причому вказаний елемент (2) має вказаний перетворювальний засіб (9), встановлений цілком і виключно на ньому, щоб примушувати його коливатися і резонувати як акустичний випромінювач, з генеруванням акустичного вихідного сигналу при резонуванні 220 Блок візуальної демонстрації за пунктом 219, який являє собою головний пристрій за пунктом 213, а вказаний кожух є вказаною частиною пристрою за будь-яким з пунктів 214-218 221 Активний акустичний пристрій або пристрої, кожен за будь-яким з пунктів 34, 89, 178, 179, як гучномовці у комп'ютері лептоп, який включає в себе клавіатуру і дисплей, у якому гучномовець або кожний з гучномовців включає в себе вказаний елемент (2) з вказаним перетворювальним засобом (9), встановленим цілком і виключно на ньому, щоб примушувати його коливатися і резонувати як акустичний випромінювач, з генеруванням акустичного вихідного сигналу при резонуванні 222 Комп'ютер лептоп (128) за пунктом 2 2 1 , у якому вказаний елемент (2) утворює собою дисплей 223 Комп'ютер лептоп (128) за пунктом 221 або 51671 24 222, у якому кожний з пари протилежних гучномовців панельної форми (39, 40) має свій елемент (2), приєднаний до комп'ютера 224 Комп'ютер лептоп за пунктом 223, у якому пару протилежних гучномовців панельної форми (39, 40) прикріплено до дисплея (129) 225 Комп'ютер лептоп за пунктом 224, у якому пару протилежних гучномовців панельної форми (40) підвішено до дисплея (129) на завісах 226 Комп'ютер лептоп за пунктом 224, у якому дисплей (129) включає в себе кожух (130), причому кожний з гучномовців (39) розміщений у ЩІЛИНІ в кожусі (130) дисплея з можливістю пересування між положенням зберігання, у якому гучномовці практично повністю сховані у ЩІЛИНІ, І положенням використання, у якому гучномовці знаходяться на протилежних боках дисплея 227 Активні акустичні пристрої, кожен за пунктом 34 або 89, або 178, або 179, як пара протилежних гучномовців панельної форми, прикріплених до портативного плеєра для компакт-дисків, причому кожний вказаний гучномовець включає в себе вказаний елемент (2) з вказаним перетворювальним засобом (9), встановленим цілком і виключно на вказаному елементі (2), щоб примушувати його коливатися і резонувати як акустичний випромінювач, з генеруванням акустичного вихідного сигналу при резонуванні 228 Портативний плеєр для компакт-дисків за пунктом 227, який включає в себе корпусну частину (85), яка має обертову платформу (86) і кришку (139), виконану так, щоб закривати обертову платформу, причому гучномовці (81) прикріплені до цієї кришки 229 Портативний плеєр для компакт-дисків за пунктом 228, у якому гучномовці (81) підвішені на завісах на кришці 230 Портативний плеєр для компакт-дисків за пунктом 228, у якому кожний з гучномовців (81) розміщений у ЩІЛИНІ в кришці (139) з можливістю пересування між положенням зберігання, у якому гучномовці практично повністю сховані у ЩІЛИНІ, І положенням використання, у якому гучномовці знаходяться на протилежних боках кришки 231 Активний акустичний пристрій за пунктом 34 або 89, або 178, або 179, який є частиною транспортного засобу, у формі гучномовця (81) зі вказаним елементом (2), що має асоційований з ним вказаний перетворювальний засіб (9), щоб примушувати його коливатися і резонувати як акустичний випромінювач, з генеруванням акустичного вихідного сигналу при резонуванні 232 Акустичний пристрій за пунктом 213, у якому головний пристрій являє собою транспортний засіб, що має пасажирське відділення (102), і вказана складова частина знаходиться у пасажирському відділенні 233 Транспортний засіб або складова частина транспортного засобу за пунктом 231 або 232, у якому зазначена складова частина, про яку йде мова, виконана за будь-яким з пунктів 214-218 234 Транспортний засіб або складова частина транспортного засобу за пунктом 233, у якому зазначена складова частина, про яку йде мова, являє собою пасажирське крісло (103) 25 51671 26 235 Транспортний засіб або складова частина транспортного засобу за пунктом 233, у якому зазначена складова частина, про яку йде мова, являє собою обшивку (104) дверцят (140) 236 Активний акустичний пристрій за пунктом 34 або 89, або 178, або 179 як гучномовець в електронному музичному інструменті, який має клавіатуру (140), причому зазначений гучномовець включає в себе вказаний елемент жорсткої легкої конструкції і вказаний перетворювальний засіб (9), закріплений цілком і виключно на вказаному елементі (2), щоб примушувати його коливатися і резонувати як акустичний випромінювач, з генеруванням акустичного вихідного сигналу при резонуванні 237 Активний акустичний пристрій за пунктом 213, у якому зазначений головний пристрій являє собою електронний музичний інструмент (137), який має клавіатуру (140), а зазначена складова частина являє собою гучномовець (81) 238 Електронний музичний інструмент за пунктом 236 або 237, який включає в себе корпус (137), що має нижню частину і ніжки (139), що підтримують інструмент над землею, у якому вказаний елемент (2) розташований у нижній частині корпуса 239 Електронний музичний інструмент за пунктом 238, у якому гучномовець (81) розташований так, що вказаний елемент (2) є практично вертикальним 240 Електронний музичний інструмент за пунктом 239, що залежить від пункту 178, у якому зазначена рама утворює собою підставку для опирання інструмента на землю 241 Активний акустичний пристрій за пунктом 34 або 89, або 178, або 179 як гучномовець у торговельному автоматі того типу, що включає в себе запас товарів або продуктів для продажу, скеровувані користувачем засоби вибору товару або продукту для продажу, засіб, який дозволяє продаж, наприклад звільнюваний монетою механізм, і вікно видачі, причому вказаний гучномовець включає в себе вказаний елемент (2) з перетворювачем вказаного перетворювального засобу (9), встановленим цілком і виключно на вказаному елементі, щоб примушувати його коливатися і резонувати як акустичний випромінювач, з генеруванням акустичного вихідного сигналу при резонуванні 242 Активний акустичний пристрій за пунктом 213, у якому зазначений головний пристрій являє собою торговельний автомат того типу, що включає в себе запас товарів або продуктів для продажу, скеровувані користувачем засоби (137) вибору товару або продукту для продажу, засіб (143), який дозволяє продаж, наприклад звільнюваний монетою механізм, вікно видачі (142) і гучномовець (81), а зазначена складова частина являє собою гучномовець або мікрофон, або комбінований гучномовець-мікрофон 243 Торговельний автомат за пунктом 241 або 242, у якому вказаний елемент або складова частина (2) утворює собою засіб візуальної демонстрації 244 Торговельний автомат за пунктом 241, або 242, або 243, що залежить від пункту 178, який включає в себе корпус (108), а зазначена рама (1) знаходиться на корпусі або виконана разом з ним як одне ціле 245 Торговельний автомат за будь-яким з пунктів 241-244, який включає в себе другий перетворювальний засіб (3), приєднаний до випромінювача (12) для мікрофонної дії шляхом формування сигналу у ВІДПОВІДЬ на резонанс випромінювача, зумовлений акустичною енергією, що падає на нього 246 Торговельний автомат за пунктом 245, у якому другий перетворювальний засіб є таким, як охарактеризовано у пункті 172 або 173, або 174 Цей винахід відноситься до акустичних пристроїв, призначених для застосування у гучномовцях (або як гучномовці), коли їх приводять у дію або збуджують, звичайно електричними сигналами через електродинамічні засоби, або ж у мікрофонах (чи як мікрофони), коли їх приводить акустична енергія, що падає на них, звичайно щоб виробити ВІДПОВІДНИЙ електричний сигнал, або ж у інших акустичних пристроях та застосуваннях Вказані нижче заявки на патент Великобританії № 95/17918, подана 2 вересня 1995р на "Акустичний пристрій", №95/22281, подана 31 жовтня 1995р на "Акустичний пристрій", № 96/06836, подана ЗО березня 1996р на "Акустичний пристрій", за якими ми встановлюємо пріоритет, включено у цю заявку у всій повноті шляхом посилання Загальні передумови до створення винаходу У звичайних, широко розповсюджених гучномовцях застосовують акустичні елементи так званого "конічного", або ж дифузорного типу, які переміщують повітря Конічному елементу або кожному з конічних елементів надають рух у механічний спосіб на його меншому КІНЦІ, подібно до поршня або плунжера, звичайно за допомогою рухомої котушки або електродинамічного засобу, що має нерухомий магнітний вузол, який змонтовано на рамі або шасі гучномовця в точному взаєморозташуванні з вузлом рухомої котушки та дифузора Протифазне збудження повітря позаду від цього вузла потребує дуже дбайливого конструювання акустичного екрана-корпуса, щоб уникнути ефектів гасіння бажаного акустичного вихідного сигналу з переднього боку конічного елемента (дифузора) Для таких дифузорів застосовують природно цупкі легкі листові матеріали, а також дуже жорсткі композитні багатошарові структури "сендвіч", які не згинаються на всьому діапазоні робочих частот, а інколи навіть КОНІЧНІ елементи із штучно наданим зниженням цупкості у напрямку назовні з метою зменшення ефективної поверхні випромінювання із зростанням частоти для покращання акустичних плунжерних ефектів, в тому 27 числі для боротьби з вузькою направленістю, що стає все вужчою із зростанням частоти Можна отримати чудові наслідки, наприклад, шляхом використання конічних елементів різного розміру і типу і пов'язаних з ними приводних головок для різних частотних діапазонів, із ВІДПОВІДНИМИ електронними "кросоверними" схемами (кросовер - прилад для розділення звукового сигналу на два або більше), часто в одному корпусі гучномовця Однак все частіше маса та об'єм стають істотно важливими Далі, звук, що виробляється, обмежений своїм походженням від одного або кількох дифузорів, ВІСЬОВІ властивості яких накладають неминуче високу направленість, тим вищу, чим вище частота, а гучність дуже помітно підкорюється закону зворотних квадратів випромінювання відносно відстані, як то властиво точковому джерелу Не дивно, що давно вже спрямовується багато зусиль на застосування більш плоских акустичних елементів, або ж діафрагм, які б займали менше місця, а також, за сподіваннями, були менш вузьконаправленими і, бажано, легкими З'явилося багато пропозицій У деяких застосовують натягнену тканину або плівки з гнучкого матеріалу, затиснені своїми окрайками у рамах, наприклад, вздовж закріплених струмоведучих шин або дротів для електромагнітного приводу, що використовує великі і важкі упорядковані комплекти перфорованих магнітів, або з нанесеним на поверхню електропровідним шаром для електростатичного приводу від нерухомих перфорованих поляризованих електродних плит, які потребують великих високовольтних трансформаторів і чутливі до зниження напруги, яке обмежує гучність Принцип роботи таких гучномовців з натягненою плівкою за суттю своєю плунжерний, через що вони мають властивість видавати небажаний модальний "барабанний" шум і викликати пов'язані з цим резонанси на окремих частотах, що потребує особливих засобів демпфірування для забезпечення задовільних характеристик Інші попередні пропозиції базувалися на використанні панелей з експандованого (тобто розпушеного, або полегшеного) або спіненого полістиролу, закріплених краями у корпусі, і також спиралися перш за все на плунжерний принцип дії Один приклад, відомий під товарним знаком "Polyplanar", має звичайний привод з рухомою котушкою Інший, відомий як "Ortophase", має ряд магнітів та котушок, розташованих по його поверхні у спробі досягти тим синфазного приводу Ще ІНШІ конструкції, як ті, що виготовляє компанія "Sound Advance Systems of California", мають різної форми полістиролові панелі з плоскою поверхнею, складним оребренням ззаду і потоншеними профільованими кромками, а також звичайні приводні механізми з рухомими котушками, змонтовані на шасі Бертагні (Bertagm) з Аргентини запатентував конструкцію, виготовлену з експандованих полістиролових кульок, яка явно видає звук так, як музичні інструменти, і яка потребує складних затискувачів кромок різної товщини та гнучкості, але вона також, як можна зрозуміти, базується головним чином на плунжерному принципі дії Фірма Ямаха (Yamaha) з Японії зробила великий гучно 51671 28 мовець, застосувавши товсту полістиролову діафрагму "у формі вуха", підвішену по периметру, з приводом від рухомих котушок, який потребує великого шасі для розміщення потужних магнітів, за ефективністю його можна порівняти з дуже великим гучномовцем плунжерної дії з твердим дифузором і з деяким ступнем самоекранування У певному розумінні ці ІНШІ пропозиції можна розглядати як варіації на одну і ту ж просту тему використання майже будь-якої панелі, що має здатність підсилювати звук, як то давно відомо щодо музичних скриньок, коли їх ставлять на стіл У 1970-х роках ця ідея була основою для автономної електродинамічної головки, відомої під назвою "Sonance" (дивись патент США № 3 728 497), яка призначалася для пригвинчування або приклеювання до практично будь-якої поверхні, в тому числі до СТІЛЬНИЦІ спіднизу Не дивно, що відсутність у конструкції якогось контролю за приєднанням до поверхні-панелі разом з помірною (у кращому разі) ефективністю вели до непередбачених наслідків, незадовільних з точки зору високоякісного відтворення звука Конкретні передумови до створення концепції винаходу Першою метою цього винаходу є запропонувати акустичний елемент з не плунжерним принципом дм у поліпшеному варіанті, придатний, між іншим, для реалізації як більш практичний гучномовець з плоскою панеллю Наш ПІДХІД включає в себе використання матеріалів, які здатні підтримувати згинальні хвилі і генерувати звук під дією цих згинальних хвиль Загальна (для різних цілей) теорія аналізу і розрахунку дії згинальних хвиль і пов'язаних із цим резонансів для двовимірних панельних структур давно відома і зрозуміла Ми виявили, що для цілей цього винаходу особливо придатний аналіз методом скінченних елементів, який можна використати для аналізу дії згинальних хвиль у структурах, подібних до панелей, результати цього аналізу дозволили створити надзвичайно ефективні і компактні гучномовці, що мають, серед іншого, можливість працювати у широких діапазонах з великою ясністю і розбірливістю (ЧІТКІСТЮ), а також добре пристосовані до високоякісного відтворення звука Більш ТОГО, З'ЯВИЛИСЯ ІНШІ корисні, пасивні і активні, акустичні пристрої і прилади Нам відомо про декілька попередніх пропозицій щодо відтворення звука на засаді дії згинальних хвиль, хоча ніщо не передвіщало і не пророкувало описуваного тут аналізу, розуміння і практичних методик Дві з цих пропозицій підкреслюють важливість "збіжної частоти", коли швидкість звука у панелі, яка зазнає дії згинальних хвиль, дорівнює швидкості звука у повітрі Уоттерс (Watters), патент США № 3 347 335, пропонує легкий жорсткий елемент у вигляді смуги або планки композитної структури, який збуджується, коли його затиснено, так, що контрольовані, навмисно практично ОДНОВІСНІ згинальні хвилі генеруються у заданому частотному діапазоні, для якого свідомо сконструйовано панель, для постійної швидкості звука Конкретне призначення - виробляти у гостронаправлений вихідний звуковий сигнал, і працювати з цією планкою можна лише при частотах 29 вище від "збіжної частоти", звичайні значення якої вказано там у діапазоні від 700Гц до 2кГц Вказується, що послаблені зсувні властивості сприяють підтриманню бажаної постійної швидкості звука Інша пропозиція, дивись міжнародну заявку WO92/03024, докладно ілюструє і описує гучномовець з метровою квадратною панеллю, виконаною цілком з алюмінієвого сплаву, яка має між ЗОВНІШНІМИ листами стільникове чарункувате осердя, що надає панелі надзвичайно високу жорсткість в усіх напрямках Ця панель має бути змонтована на опорі вільно, без демпфування, і, як там показано, збуджується механічно розташованим у и куту коливальним пристроєм, який працює з використанням реакції від кріпильного з'єднання з опорою Вказано лише обмежений робочий акустичний діапазон, який, як сказано у заявці, придатний для таких використань, як, наприклад, система публічного сповіщення, і тут знов роботу обмежено лише частотами вище від "збіжної частоти" Хоча вказується на дуже високий механічний ККД (коефіцієнт корисної дії) при перетворенні звукової енергії, описана панель така жорстка, що її важко приводити у коливання, це потребує дуже великого і громіздкого приводу з рухомою котушкою Фактично загальний ККД відносно підведеної електричної енергії навіть менший, ніж у звичайних гучномовців Панель також дуже дорога у виробництві, і досить важка, особливо з несучою рамою Обмеження робочого частотного діапазону цієї пропозиції були підтверджені, і спочатку видавалося, що вони не дозволять отримати придатний для практичного використання гучномовець, навіть для систем публічного сповіщення, де припустима обмежена якість і діапазон відтворення звука, але очікується (або навіть вимагається) досить невелика ціна пристроїв Однак наші власні теоретичні і практичні дослідження і розробки виявили, як вже згадано вище, шляхи створення і використання панелі, як дуже доброго акустичного елемента, який може мати на подив широкий частотний діапазон і чудові властивості щодо розподілу звука і гучності, включно з досить малою або фактично непомітною направленістю і зниженими ефектами близькості щодо гучності І дійсно, при правильному приводі електромеханічними перетворювачами можна отримати широку гаму легких плоских або викривлених гучномовців, для найрізноманітних застосувань, причому для деяких застосувань такі гучномовці видаються унікально придатними, незалежно від того, потрібне чи ні охоплення широкого частотного діапазону Помічено також, що з'являється можливість отримати ІНШІ акустичні пристрої з принципово новими і корисними характеристиками, як стане ясно пізніше Помічено також, що, на відміну від інших математичних методів, зокрема статистичного енергетичного аналізу, використання методу скінченних елементів змогло, принаймні як ми його застосували, показати, що причиною частотних обмежень пристрою за міжнародною заявкою WO92/03024 є конструкційні проблеми, а невдале розміщення приводних засобів є просто наслідком поганого вибору По суті, наші дослідження звелися до пошуку 51671 ЗО розуміння (на рівні підстав) акустичного змісту феномена, завдяки якому будь-який елемент, що має протяжність головним чином упоперек своєї товщини (тобто має ширину і довжину істотно більші, ніж товщина) і сприйнятливий до дії згинальних хвиль, буде мати характерний комплекс власних згинальних хвильових коливань 3 точки зору акустики особливо вагомими є внески резонансних мод на частотах, пов'язаних з притаманними даному елементу основними модами (тобто модами нижчого порядку), у такий характерний комплекс власних згинальних хвильових коливань Кожна така резонансна мода вносить особливий компонент до цих згинальних хвильових коливань, що змінюється на протязі вказаної протяжності (тобто по ширині або довжині елемента) між коливальне найактивнішими підзонами і коливально неактивними підзонами, так званими "анти-вузлами" і "вузлами" (або ж "мертвими точками") ВІДПОВІДНО МИ виявили, що сполучення компонентів згинальних хвильових коливань з усієї загальності власних резонансних мод приводить до групування вузлів і анти-вузлів шляхом накладення і кластеризацм у підзонах, які утворюють області істотно більшої і меншої активності згинальних хвильових коливань, ці області можна назвати "комбінованими анти-вузлами" і "комбінованими мертвими точками" ВІДПОВІДНО Було підтверджено, що більшість таких елементів має погані акустичні характеристики, особливо на частотах, фактично заборонених у міжнародній заявці WO92/03024, тобто коли нижні частоти виходять нижче "збіжної частоти" і далі до найбільших, або основних, довжин можливих хвиль згинальних коливань для конкретного елемента Однак далі, як було передбачено вище, ми встановили, як, завдяки точному аналізу і впорядкованому конструюванню, деякі з цих елементів при використанні їх у гучномовцях можуть дуже значно перевищити рекомендації міжнародної заявки WO92/03024, відтворюючи на подив широкий діапазон аудючастот з чудовою ЧІТКІСТЮ Фактично акустичні характеристики таких елементів можуть бути так добре упорядковані і(або) задані, що можна шукати застосування для самих цих елементів як пасивних акустичних пристроїв для різних цілей — як, наприклад, забезпечення реверберації, або акустичного фільтрування, або встановлення чи то переміна,або загальне покращання акустики приміщень і таке інше Звукові деки, звичайно, дуже добре ВІДОМІ - у струнних музичних інструментах, таких, наприклад, як фортепіано або скрипка та ІНШІ СМИЧКОВІ Успішне виготовлення таких звукових дек - дуже давнє мистецтво, і деки обов'язково утримуються дуже жорстко на кромках і(або) затискуються посередині До нашого часу одержання добрих або хоча б припустимих результатів лишається здебільшого "чорною магією", воно пов'язане з використанням досить складних форм і взагалі здійснюється по суті емпірично, звичайно шляхом застосування досить складних шаблонів, придатність яких вже підтверджена практикою Фактично і в наші часи найкращі результати звичайно отримують наймайстерніші робітники шляхом ручної 31 праці Разючим контрастом із цим виглядає наведене тут твердження, що таких результатів можна легко досягти шляхом простого використання суто практичної методики, в тому числі отримати практично ВІЛЬНІ або автономні пристрої, навіть такі, що включають у себе або являють собою дуже прості конструкції, подібні до панелей І тому можливість запропонувати більш прості альтернативи традиційним звуковим декам, зокрема розрахованої і впорядкованої конструкції, як описано тут, розглядається нами як один з елементів новизни цього винаходу Критерії розрахованого і впорядкованого конструювання, які ми можемо тепер викласти на основі аналізу і експериментів у СВІТЛІ розуміння, що походить зі значно поглибленого пояснення дії акустичних згинальних хвиль, засновуються на отриманні вигідного розподілу згинальних хвильових коливань, пов'язаних з резонансними модами у вказаному елементі Це покращання досягається, згідно з цим винаходом, навіть для простих форм вказаних елементів, які задовольняють критеріям пропорційності, якщо належним чином прийняти до уваги актуальні фізичні параметри, які мають істотне значення для дії згинальних хвиль, про що йде мова далі Крім того, для будь-яких пов'язаних перетворювальних засобів тут розроблено дуже ефективні критерії розташування та ІНШІ, про що також йде мова далі У зв'язку з цим винаходом термін "перетворювальний засіб" охоплює, згідно з контекстом, поодинокі та множинні перетворювачі, а також будь-які типи та конструкції перетворювачів, що можуть служити для збудження згинальних хвиль, чи то електромагнітного, чи то п'єзоелектричного типу, які будуть особливо описані пізніше, або інших типів, наприклад, магнітострікційні Далі, бажане або необхідне ефективне управління ефектами коливань кромок легко здійснюється шляхом обрамлення кромок просто на самому елементі і навіть, у деяких випадках, за рахунок підтримування кромок або спирання їх на якусь поверхню, у локалізованих середніх позиціях робочих зон вказаних елементів може також бути застосоване селективне демпфірування Обрамлення кромок може бути селективним, у позиціях, які впливають на резонансні моди на частотах, які становлять інтерес, але частіше воно може бути повним, хоча, можливо, із селективним застосуванням проміжного демпферного матеріалу Взагалі, однак, такий проміжний демпферний матеріал не повинен затискувати кромки проти бажаної коливальної дії, але має перебувати принаймні у легкому контакті, причому вимоги через необхідність будуть встановлюватися по черзі під час доведення конструкції виробу, хоч взагалі не бувають занадто критичними Вимоги щодо демпфірування кромок будуть залежати від таких факторів, як наслідки випробувань з метою запобігти "дзвону" у бажаному режимі роботи, як матеріали і розміри вказаних елементів, а також від коливальної енергії, що досягає кромок Локальне демпфірування у середині також має відбуватися у визначених позиціях, ВІДПОВІДНИХ ДО частот, які становлять інтерес, і(або) шляхом демпфування у 51671 32 точках закріплення і(або) підвищення жорсткості матеріалу, розміри якого добрано так, щоб відповідати довжині хвилі (хвиль) частот, які становлять інтерес Загальні елементи новизни винаходу Повертаючись до результатів наших досліджень та розробок, можна вказати, що погані акустичні властивості вказаних елементів, взагалі кажучи, залежать від наявності та розподілу згаданих вище мертвих точок та комбінованих мертвих точок вздовж поперечної протяжності елемента, і(або) навпаки, тобто від розташування і розподілу, або поширення, вказаних анти-вузлів та комбінованих анти-вузлів і (або) складності комбінованих анти-вузлів Ми виявили, і це становить окремі елементи новизни цього винаходу, що притаманні елементу кращі акустичні властивості, або акустична дія, проявляються як наслідок мір, прийнятих для зменшення, краще - для настільки повного, як то здійснимо практично, вилучення - утворення комбінованих мертвих точок, і (або) навпаки, для більш рівномірного розподілу антивузлів та комбінованих анти-вузлів вздовж вказаної поперечної протяжності елемента, краще до здійснимо рівномірного або близького до нього Принаймні у тих варіантах втілення винаходу, що призначені для використання у діапазонах аудючастот, особлива увага спрямовується на резонансні моди при частотах нижчих, ніж ті, що становлять практичний інтерес за рекомендаціями міжнародної заявки WO92/03024 Виявлено, що дуже корисно спрямувати увагу на низькочастотні резонансні моди у значно ширшому частотному діапазоні дійсного робочого інтересу, навіть на резонансні моди, які можуть лежати нижче гаданого початку такого частотного діапазону робочого інтересу, тобто ближче або найближче до найнижчих можливих, або умоглядних основних частот власних згинальних коливань в елементі Нормальна варіація швидкості згинальних хвиль в залежності від частоти у реальних матеріалах і структурах повністю приймається у цих елементах, не викликаючи проблем Ми далі виявили, і це становить окремий елемент новизни цього винаходу, що найкращим місцем розташування перетворювальних засобів є одна або кілька позицій, що збігаються з одним або кількома вказаними комбінованими вузлами, у яких багато мод, або краще КІЛЬКІСТЬ, яка вважається практичним максимумом або оптимумом, а найкраще - всі вказані низькочастотні резонансні моди у робочому акустичному діапазоні, який становить інтерес, мають коливальне активні антивузли — що може бути здійснене шляхом того, щоб кілька перетворювачів на основі сполучення використовували дві або більше вказані позиції, краще у настільки доповняльний спосіб, як то можливо, відносно коливань на резонансних модах у позиціях, про які йде мова Такі позиції відрізняються від усього відомого з попереднього рівня техніки, і навіть виявлено, що їх вигідно використовувати не лише у вказаних елементах з кращим впорядкованим розподілом вказаних анти-вузлів і комбінованих анти-вузлів Корисний практичний критерій (і один з еле 33 ментів новизни цього винаходу) щодо кращого розподілу вказаних анти-вузлів і комбінованих анти-вузлів для вказаного елемента — це щоб частоти власних резонансних мод, які становлять інтерес, мали кількісну ПОСЛІДОВНІСТЬ (або поширення) якомога рівномірніше, краще найможливіше рівномірну або близьку до неї, з метою зменшити або зовсім уникнути надмірно близького групування і(або) хаотичного чи то несумірного рознесення або розбіжності, що в принципі потребує вибору або завдання і використання істотних параметрів вказаних елементів, які зменшують кластеризацію або нерівність рознесення частот власних резонансних мод, від якої взагалі походять незадовільні акустичні дія і характеристики, у напрямку кращих або поліпшених, зокрема більш задовільних або принаймні більш задовільних або принаймні більш сприйнятних акустичних властивостей Зміни у частотах резонансних мод, в тому числі в упорядкуванню їх, можуть статися для різних відносних розмірів вказаних елементів, але їх легко обчислити і прийняти до уваги Взагалі для резонансних мод, які можна пов'язати з різними концептуальними основними частотами, цей критерій (аспект) тут розглядається як "чергування" (переміна по черзі) частот резонансних мод, про які йде мова Інший корисний критерій (і елемент новизни цього винаходу), що пов'язаний з формою (формами) і пропорціями вказаної поперечної протяжності вказаних елементів і місцем (місцями) розташування перетворювальних засобів "активних" акустичних пристроїв, стосується бажаності лише малого і впорядкованого розподілу значень часу поширення згинальних хвиль на частотах резонансних мод, пов'язаного з перетворювальними засобами і відбивними кромками елемента, і включає в себе прийняття у розрахунок швидкості звука, тобто характерних згинальних хвиль, яка залежить від частоти, незалежно від того, віддавати чи не віддавати перевагу багатошаровим структурам типу "сендвіч", про що буде мова нижче Близько упорядковане, скажімо, майже одночасне, повернення згинальних хвиль таких резонансних мод назад до перетворювального засобу після практично повного перетинання вказаного елемента, включаючи відбиття від двох кромок, має дуже корисний вплив на швидке поширення або підсилення дії згинальних хвиль по всій площі елемента У цій заявці постульовано і признано, що акустичні характеристики елементів будуть ставати тим краще і краще, чим ближче вони підійдуть до практично рівномірного поширення або розподілу дії власних резонансних мод і пов'язаних з ними коливальних згинальних хвиль по робочій площі елемента (принаймні тій її зоні, яка намічена як робоча) На практиці до цього часу досягнення в цілому значно менші, хоча досить вражаючі з точки зору акустичних результатів Фактично запропоновані тут удосконалення можуть бути використані у більшому або меншому ступні, це справа вибору, але принаймні рекомендації щодо розташування, конструкції і закріплення перетворювачів можуть знайти дуже корисні застосування, навіть якщо не турбуватися про вдоско 51671 34 налення розподілу резонансних мод і локалізації їхніх комплексів Подальші попередні пропозиції Ми вважаємо, що зараз буде зручно розглянути дві попередні патентні заявки, вперше опубліковані після дати пріоритету цієї заявки, — мабуть, зокрема, тому, що виявляється можливим, а часто і вигідним, застосування цього винаходу для гучномовців, які використовують п'єзоелектричні перетворювачі Обидві міжнародні заявки - WO 95/31805 і WO 96/01547 — розглядають, inter aha (поміж ІНШИМ — лат), пропозиції щодо гучномовців, які використовують п'єзоелектричні приводні блоки - закріплені або до панелі кришки портативного комп'ютера "лептоп", або до відкидної панелі плеєра для компакт-дисків, або усередині кожуха відеодемонстраційного апарата чи то дисковода комп'ютера, або до легких полістиролових плиток, або ж як додаткова звукова головка для закріплення на інших поверхнях Ілюстрації найкращих варіантів втілення показують практично центральне розташування парних п'єзоелектричних приводних блоків, багато уваги приділено таким речам, як розміри порожнини кришки лептопу або іншого тривимірного кожуха, в тому числі особливо рекомендованого кожуха трикутного перерізу для гучномовця, а також різним заходам, запропонованим для уникнення резонансу панелі Ці останні міри явно належать до категорії ad hoc (навмисно для цього випадку — лат) і "спробуй та подивись", включаючи сюди додавання там, де воно виявиться корисним, демпферних матеріалів і смуг жорсткості, доки випробування на синусоїдальність коливань не покажуть, що небажані коливання і резонанси припинені Якщо порівнювати з нашою методикою, в цих заявках нема вказівок на скількинебудь значне розуміння математики і фізики процесів, що беруть участь у генеруванні звука дією згинальних хвиль у панелі, нема й визнання внеску, який можна одержати від впорядкованого конструювання панелі, розміщення перетворювачів тощо, у покращання акустичних характеристик Принаймні у більшості випадків парні п'єзоелектричні блоки приєднуються до поверхонь, непридатних для дії згинальних хвиль, про яку йдеться у нашій заявці Не видно, щоб до пошуків було вкладено щось більше, ніж у випадку згаданої вище старої акустичної головки плунжерної дії, яка призначалася для закріплення на будь-якій поверхні Звичайно, рекомендації цих попередніх заявок начебто ураховують позитивний внесок порожніх об'ємів корпусів, звичайно з , вирішенням проблем шляхом зменшення резонансів Це відповідає давньому припущенню, яке разюче контрастує з цим винаходом, де резонанси виступають як головний механізм, який треба позитивно передбачати і підтримувати, в тому числі оптимізувати і максимізувати у впорядкований спосіб, для досягнення корисних акустичних властивостей і кращої роботи самих панелей, а також позитивно використовувати у сполученні з розрахованим асиметричним розміщенням вигідно і дбайливо сконструйованих електромагнітних перетворювачів різних типів, в тому числі перетворювачів з рухомою котушкою і п'єзоелектричних 35 Стислий виклад суті винаходу Розуміння, якого ми досягли, приводить до багатьох шляхів і точок зору, з яких можна розглядати новизну цього винаходу і характеризувати його різні елементи новизни, — як винаходу самого по собі, так і у порівнянні з відомим рівнем техніки Ми робимо посилання на формулу винаходу, особливо на незалежні пункти, які представляють вибір таких елементів новизни цього винаходу, хоча, як стане ясно з подальшого, є багато інших альтернатив, як загальних, так і конкретних Практична реалізація винаходу Наші головні дослідження і розробки мали особливу спрямованість на практичну реалізацію цього винаходу, і тепер будуть розглянуті більш детально Багато факторів дійсно або потенційно вносять свій вплив у дію згинальних хвиль, серед них частоти, розподіл та ІНШІ параметри коливальних вузлів, пов'язаних із власними резонансними модами в елементі У першу чергу досліджено елементи, у яких ІСТОТНІ параметри матеріалу, що впливають на фактичну дію згинальних хвиль, а саме на згинальну жорсткість, зсув і т ш , підтримували практично однаковими у всіх напрямках або принаймні у напрямках, що становлять інтерес, для таких елементів було встановлено, що їхня форма і розміри вносять особливо важливий та вагомий внесок у реалізацію елементів новизни винаходу і досягнення практичних варіантів втілення пристроїв Розміри самі по собі, для будь-якої конкретної форми, важливі, головним чином, тому, що їм притаманний вплив на визначення найнижчих власних частот можливих дійсних згинальних хвильових коливань для елемента, навіть на концептуальні частоти, так само, як на різні основні моди для пов'язаних частот власних резонансних мод, що включаються з причин кутового співвідношення напрямків розмірів, про які йде мова Що ж до форми, особливо пропорцій відносних значень визначаючих геометричних параметрів, спочатку виявилося корисним розглянути прості геометричні форми, а саме елементи, обмежовані прямокутниками або замкненими конічними перерізами, тобто еліптичні, причому зробити це у згаданому вище контексті для вказаного елемента, який практично ізотропний щодо згинальної жорсткості в усіх напрямках, або принаймні у напрямках, паралельних сторонам прямокутника або більшій і меншій висям еліпса або супереліпса, хоча нижче буде сказано про вплив і використання анізотропії Окремі застосування і подальші елементи новизни винаходу Для прямокутної форми перша штучна концепція, яка виявилася особливо п'ятизначною, стосується розподілу коливальних анти-вузлів, пов'язаних із власними резонансними модами, і ВІДПОВІДНИХ "мертвих точок", який теоретично буде виникати для кожної іншої довжини сторін прямокутника, коли розглядати її одну, ізольовано, тобто кожну сторону — як єдину вісь для дії згинальних хвиль, начебто в елементі не може бути іншої згинальної дії Це настільки сміливе спрощення, що 51671 36 було б дивним, якби воно дало хоч якісь корисні результати Однак з точки зору математики це досить рутинна процедура, включно з комп'ютерним моделюванням за допомогою наявних на ринку математичних програмних пакетів, що можуть генерувати дані, які представляють таку штучну теорію У такий спосіб можна обчислити (зокрема, на комп'ютері) частоти основних і власних резонансних мод для будь-яких значень розміру і побудувати ВІДПОВІДНІ діаграми коливальних енергій для різних позицій або елементарних підзон у поперечній протяжності конкретного елемента, підраховані індивідуально для будь-якої моди, втому числі зручно представлені у вигляді таблиць (матриць) або графічно Такі індивідуальні діаграми для пов'язаних резонансних мод можна довільно накладати одна на одну як компоненти композитної діаграми принаймні для частини уявної картини дії одновісних згинальних хвиль власних частот, яка буде мати доповняльні розподіли коливальне більш (найбільш) активних областей і коливальне менш (найменш) активних областей, і на основі доведеної ефективності для наших цілей запропоновано вибір таких мод для накладання, тобто частин уявної картини дії одноосних згинальних хвиль власних частот, які треба брати до уваги Створення такої композитної діаграми було використано, щоб знайти ортогонально пов'язані значення розмірів (які відповідають різним сторонам прямокутної форми), для яких ВІДПОВІДНІ вказані композитні діаграми будуть, при уявному накладенні, давати принаймні деяку корисну міру "парування" (суміщення) коливально більш (найбільш) активних областей однієї з композитних діаграм і коливально менш (найменш) активних областей другої композитної діаграми, про які йде мова, і vice versa (навпаки -лат) Таке "парування" можна розглядати, нехай при розумінні, що це штучно спрощене (ідеалізоване) наближення, як спрямоване на зменшення збігів, які у противному разі будуть сприяти утворенню згаданих вище комбінованих мертвих точок в елементі або панелі, до якого (якої) не застосовані рекомендації цього винаходу Далі, таке "парування" можна відшукувати до будь-якої досяжної корисної міри, в тому числі максимальної або оптимальної, для уявного зменшення або мінімізації таких внесків у створення комбінованих мертвих точок, принаймні у межах нашого наближення Вибрані частоти резонансних мод для двох композитних діаграм можуть, а краще мусять, включати в себе нижчі порядки (з тих, що становлять інтерес або мають істотне значення) акустичного діапазону бажаної роботи, як вказано вище, і навіть нижче нього, якщо це корисне У теорії, можливо, треба шукати найкраще "парування" для якомога більшої КІЛЬКОСТІ резонансних мод і ВІДПОВІДНИХ композитних діаграм нашої вищевказаної концепції На практиці і при застосуванні до згаданого вище чергування модальних частот, були отримані дуже задовільні результати при обмеженні уваги (індивідуально і зборово) конкретними вказаними нижчими порядками резонансних мод, скажімо, до третіх порядків кожної концептуально основної частоти (що дає цілком 37 девять для вказаної поперечної протяжності вказаного двовимірного елемента), а краще до принаймні п'ятих порядків (усього двадцять п'ять), а можливо до або за сьомі порядки, для максимізацм або оптимізацм "парування" Краще моделювання, як його було виконано пізніше з застосуванням методу скінченних елементів, звичайно показує інший резонанс, включаючи найнижчі моди, що залежать від діагональних розмірів або можуть бути пов'язані з ними, і(або) моди незгинальних хвиль, що доповнює розгляд цієї наближеної концепції У реальних успішних дослідницьких розробках моди резонансних згинальних хвиль, які приймалися у розрахунок в програмах "парування", відповідали частотам, що йшли послідовно і розглядалися як єдина комбінована ПОСЛІДОВНІСТЬ, ВІД концептуальних частот, що приймалися як основні для двох сторін прямокутника, і вище, аж до більше двадцяти, звичайно тридцяти або більше, переважно принаймні двадцяти п'яти Результати показали дуже задовільну, чисто послідовну впорядкованість, поширення і акустичну дію (характеристики) для резонансних мод вищих частот Цікаво (і важливо для практики), що, як виявилося, деякі значення коефіцієнта формату для розмірів сторін (тобто співвідношення розмірів сторін) прямокутної форми з ізотропною згинальною жорсткістю корисні для загальних випадків Один з таких кращих і дуже ефективних коефіцієнтів формату становить приблизно 13,4% від квадрата (тобто від рівності сторін), інакше 0,882 або 1,134, у багатьох наших ранніх дослідницьких роботах було використано саме це значення Однак було помічене інше потенційно цінне значення коефіцієнта формату - приблизно 37% від квадрата, хоча у цьому випадку може бути особливо рекомендоване (або корисне) управління демпфіруванням принаймні деяких з найнижчих резонансних мод Є також ІНШІ значення, що можуть бути придатні, принаймні якщо припустима менша ефективність, порівняна або ні, або хоча б така, що вважається прийнятною для окремих застосувань (пристроїв) і ВІДПОВІДНИХ бажаних робочих частотних діапазонів, або (наприклад, у деяких застосуваннях гучномовців) використана як компроміс з урахуванням мінімізації впливу на акустичну дію (характеристики) небажаних частот резонансних мод, можливо, зокрема, нижче бажаного робочого частотного діапазону - про це також йде мова нижче, де розглядається питання про розміщення перетворювальних засобів Слід З ПОВНОЮ ЯСНІСТЮ розуміти, що описана вище концепція, яка включає в себе накладення композитних діаграм, не пропонується як вірне представлення дійсних власних згинальних коливань для будь-якого конкретного вказаного елемента, а лише як наближення, яке, як виявилося, має практичну ЦІННІСТЬ ДІЙСНІ власні згинальні хвильові коливання у будь-якому вказаному елементі будуть дуже складними, що робить ефективність цієї концепції ще дивнішою Так, мають бути наявні ефекти взаємодії між такими головними концептуальними згинальними хвилями, пов'язаними з основною частотою, як умоглядно приймалося в описаній вище концепції для двох вимірів (вздовж 38 51671 сторін) і напрямків у практично прямокутній формі елемента, включно з тим, що локальний згин для одного напрямку може впливати на інший, а також крайові ефекти, включені у модель через відбиття і демпфірування, які далі вносять свій внесок у загальні поперечні згинальні хвильові коливання і розподіл коливальне більш (найбільш) активних зон або комбінованих анти-вузлів Хоч можна очікувати, що такі ефекти будуть в цілому корисні і(або) мало впливати на вищі частоти резонансних мод, причому обов'язково з більш високим населенням індивідуальними вузлами вказаної поперечної протяжності елемента, ми далі встановили, що з окремими небажаними коливаннями і (або) підсиленням коливань можна вправлятися шляхом згаданих вище заходів демпфірування, тобто загального або селективного демпфірування кромок і(або) селективного локального демпфірування посередині у суттєвих позиціях на вказаному елементі Існує, однак, один ефект, який, як виявилося, корисно враховувати особливо, принаймні, як корисне удосконалення, — це резонансні моди, пов'язані з діагональним розміром практично прямокутного елемента Щоб забезпечити принаймні у головному позитивний внесок у бажаний розподіл (розподіли) резонансних мод, можна підрізати або заокруглити кути, або ВІДПОВІДНО відформувати елемент, втім - дивись нижче, де йдеться про анізотропію згинальної жорсткості Розумні практичні межі для врахування цього удосконалення щодо остаточної форми і зниження поперечної площі походять природно з наближення до якоїсь іншої придатної для аналізу форми, наприклад, супереліпса або принаймні правильного многокутника, скажімо, краще без зменшення діагоналі нижче розміру більшої або меншої сторони (прямокутника) Корисне, хоч і не суттєве, дальше удосконалення ми бачимо утому, щоб таке підрізання кутів було різним, принаймні для кутів на різних діагоналях, або ж до різного ступню для кожного, скажімо таке, щоб у взаємовідношенні давало "парування" (для пов'язаних з діагоналями резонансних мод), подібне до того, яке описане вище для розмірів сторін, і, можливо, було далі пов'язане з, або ефективно продовжувало, або доповнювало, або корисно ускладнювало співвідношення розмірів сторін На практиці може бути достатнім помітне скорочення лише однієї діагоналі, скажімо, однакове з обох КІНЦІВ, для остаточного скорочення до середньої величини між повним (тобто до підрізання) розміром діагоналі і розміром більшої сторони, краще, щоб отримати прогресію розмірів сторін і діагоналі з підтриманням або повторенням згаданого вище попереднього коефіцієнта формату (або наближенням до нього) для послідовно зростаючих значень, зручний наближений ПІДХІД — підтримувати практично однакові різниці розмірів або ж лінійне співвідношення розмірів Видається задовільним скорочення лише однієї діагоналі вказаного прямокутного елемента, принаймні ідеалізованого щодо згинальних жорсткостей, на приблизно 15% або приблизно 10% для згаданих вище коефіцієнтів формату приблизно 13 4% і приблизно 37% ВІДПОВІДНО 39 Описана вище концепція, яка включає в себе генерування і використання даних для обчислення дії теоретичних одноосних згинальних хвиль для кожної з різних сторін, що визначають границю в цілому прямокутного елемента, для вибраних власних резонансних мод, і(або) кумулятивне накладення ВІДПОВІДНИХ діаграм з утворенням композитної діаграми, і (або) комбінацію таких композитних діаграм для визначення придатних відносних розмірів і (або) відношення (відношень) сторін з метою бажаного зменшення комбінованих мертвих точок і(або) ефективного розміщення анти-вузлів або комбінованих анти-вузлів однієї діаграми у мертвих точках або комбінованих мертвих точках другої діаграми, становить окремі або об'єднані елементи новизни цього винаходу, так само, як і один або кілька вибраних порядків резонансних мод, розташованих у нижній частині діапазону акустичних частот, які становлять інтерес Зрозуміло, ширші застосування винаходу можна побачити у інших формах вказаного елемента і геометричних параметрах, що визначають його границю або форму, разом з ВІДПОВІДНИМИ концепціями, що стосуються принаймні умоглядних основних частот і пов'язаних з ними резонансних мод у конкретних напрямках або осях, які не мусять обов'язково бути ортогональними ані прямо пов'язаними з такими геометричними параметрами, наприклад, для утворених прямими ЛІНІЯМИ фігур, таких як нерівносторонній чотирикутник або правильний чи неправильний багатокутник або ж паралелограм, або ж для криволінійних фігур, таких як КОНІЧНІ перерізи або круглі з різноманітними радіальними прорізами, або супереліптичні (дивись нижче) з різними показниками степеня І різними співвідношеннями великої і малої осей, або ж для сполучення таких форм, практично будь-якого, аби то не був надто вузький елемент, який не може підтримати корисної двовимірної складної системи резонансних мод Зрозуміло, таке розширення можливе за рахунок використання інших, більш ускладнених математичних методів, наприклад FEA (Finite-Element Analyses — аналіз, або розрахунок, методом скінченних елементів), який можна придбати разом з програмними пакетами для комп'ютера і який дозволяє виконати практично повний аналіз загальних власних згинальних хвильових коливань включно (і ЗГІДНО) З резонансними модами, які можна розпізнати і які є першопричиною, і який також дозволяє виконати генерування ВІДПОВІДНИХ ІСТОТНИХ даних, в тому числі побудову діаграм, виходячи з придатного визначення граничної форми, для перевірки і маніпуляцій з метою отримати вигідне чергування частот і(або) для суміщення діаграм розподілу коливальне більш (найбільш) активних анти-вузлів або комбінованих анти-вузлів і коливально менш (найменш) активних мертвих точок або комбінованих мертвих точок для досягнення бажаного більш рівномірного розподілу резонансних мод і тим самим зменшення принаймні комбінованих мертвих точок Така перевірка і маніпуляції згідно з варіаціями одного або більше з двох або більше геометричних параметрів може бути особливо полегшена 51671 40 використанням таблиці або матриці вмісту коливальної енергії для сітки елементарних підзон вказаної поперечної протяжності, особливо за змінами, які стаються при варіації параметрів, переважно як одно або кілька співвідношень таких параметрів Підсумовування енергій таких підзон і загальної дасть потрібну інформацію Дальші елементи новизни цього винаходу походять з такого підсумовування розподіленої, скажімо, пов'язаної з сіткою, енергії, як методу або засобу досягнення максимального, або оптимального, або прийнятного розподілу коливальних анти-вузлів або комбінованих анти-вузлів, пов'язаного з власними резонансними модами, упоперек вказаного елемента Переходячи до еліптичних форм елементів, придатних до дії згинальних хвиль, також спочатку з припущенням про існування ізотропії згинальної жорсткості принаймні у напрямках їхніх великих та малих осей або загальної, перш за все було досліджено, чи стосовні власні згинальні хвильові коливання включають в себе резонансні моди, які викликані гіперболічними і(або) кутовими компонентами від периферійної кривизни і які проходять через велику та малу осі Виявилося, що мають вагоме значення велика і мала вісь, особливо їхнє співвідношення Було визначено практично придатне співвідношення великої і малої осей для справжньої еліптичної форми — приблизно 1,182, з можливою альтернативою приблизно 1,34 (цікава подібність до описаного вище випадку прямокутника) Зрозуміло, що супереліпс включає в себе порушення форми зовнішньої викривленої границі справжнього еліпса в зоні між його великою та малою осями, це порушення може зайти так далеко, що дає форму, що наближується, стаючи зовні подібною, до описаного вище випадку заокруглення кутів прямокутної форми з метою вкорочення діагоналі, хоча є і ВІДМІНИ (ДИВИСЬ нижче, де йдеться про розміщення перетворювальних засобів) Тут з'являється додаткова перемінна, представлена показником степеня 2п, а також великою і малою осями а і b і їх відношенням а/Ь у ВІДПОВІДНІЙ функції, що визначає границю (х/а)2п + (у/Ь)2п = 1, це веде до двох можливостей, а саме до визначення кращого співвідношення великої і малої осей а/Ь для будь-якого конкретного значення показника п або ж визначення кращого значення показника п для будь-якого конкретного співвідношення а/Ь Приклади, які ми обробили до дати подання цієї заявки, охоплюють значення а/Ь і п від 1 до 2 (тобто від 2 до 4 для 2п), ця обробка знов виконана для випадку ізотропії згинальної жорсткості і, для спрощення, з припущенням про рівність площ Цікаво, що значення 1,1 для а/Ь видається неперспективним Однак значення 1,15 — добре, а саме для а/Ь = 1,15, п = 1,9, для п = 1,8, а/Ь = від 1,13 до 1,22 або 1,32, що вказує на ВИГІДНІ поширення допусків на практично придатні співвідношення п і а/Ь Також значення 1,4 для а/Ь являє собою придатний варіант, а саме для а/Ь = 1,4, п = від 1,37 до 1,40 Обширна, хоч за суттю своєю рутинна, обробка інших значень п і а/Ь може привести до інших 41 практично придатних можливостей, а сумісна оптимізація п і а/Ь може показати або те ж, що наведені вище приклади, або, йдучи далі, одну або кілька особливо вигідних супереліптичних форм Одна досліджена композитна форма має дві частини — практично супереліптичну і практично еліптичну, які з'єднані так, що мають загальну велику вісь, причому віддавалася перевага такому співвідношенню, коли вказана еліптична частина становила приблизно 1,1-1,3 1, а велика вісь приблизно 1,2 1 відносно ширини Цікаво ВІДМІТИТИ, що було встановлено, що правильні крайні випадки зовнішньої прямокутної або еліптичної форми з рівними сторонами або осями, тобто квадрат і коло ВІДПОВІДНО, при ізотропії згинальної жорсткості тощо дають елементи, які мають значно гіршу акустичну дію або властивості, хоча описані нижче рекомендації щодо розміщення перетворювальних засобів, як виявилося, ведуть до форм з іншими пропорціями, ніж ті, яким віддавалася перевага раніше, в тому числі до кола і квадрата Однак для вказаних елементів, як особливо цінних і вигідних акустичних пристроїв або частин, шлях до бажаного результату (і один з елементів новизни винаходу) ми бачимо у неправильності або нерівності (щодо форми) і асиметрії (щодо розміщення перетворювальних засобів, про які йде мова нижче), також у тому, щоб мати принаймні дві спрямовані під кутом осі (два напрямки) або два розміру, що породжують різні концептуальні частоти власних коливань, включаючи сюди форми з такими осями (напрямками) або розмірами, не обов'язково розташованими під прямим кутом одна до одної, як то діагоналі прямокутника, і це відноситься до загального випадку, наприклад, до сторін і(або) діагоналей інших чотирикутників або сторін і кутів і(або) ЛІНІЙ, ЩО з'єднують вершини, і у наявності, для кожного з типів основних форм, одного або кількох заздалегідь визначених співвідношень між концептуальними частотами, що ведуть до вигідного чергування частот резонансних мод і (або) "заповнення" принаймні деяких, а краще практично якомога більшої КІЛЬКОСТІ зон, які при іншому співвідношенні розмірів тощо стали би комбінованими мертвими точками Важливо, як то було встановлено далі, що вказані елементи з варіаціями форми, викликаними іншими відносними значеннями або пропорціями визначаючих параметрів, ніж було конкретно рекомендовано вище, теж можна використати в цілому у рівноцінний спосіб Отже, описаний вище аналіз, включаючи концепцію, можна рівною мірою застосувати до елементів з будь-якою анізотропією згинальної жорсткості, тобто різною жорсткістю у напрямках вздовж довжини і ширини прямокутника або паралельно великій і малій осям справжнього еліпса або супереліпса, і отримати ВІДПОВІДНІ кращі коефіцієнти формату і т ш Можливо, найцікавіше для практики, що можна вирішити і обернену задачу, тобто визначити міру анізотропії або співвідношення згинальних жорсткостей, які дають рівноцінну ефективність (навіть "віддзеркалюють" або "імітують") даним варіантам форм, тобто ідеалізованим ізотропічним випадкам, які ми аналізували вище, а саме використовують ті ж самі кращі 51671 42 коефіцієнти формату і т ш , що й вище, і дають частково подібну, якщо не цілком таку ж гарну акустичну дію або роботу, як ті варіанти, принаймні поки вибрана форма не занадто вузька, щоб підтримувати корисну складність і взаємодію своїх загальних резонансних мод Бажану анізотропію згинальної жорсткості можна одержати шляхом використання різного "зерна", наприклад, армувальних волокон, або прошарків, або тканини, або ЗОВНІШНІХ обшивок або листового матеріалу, накладеного на осердя вказаного елемента композитної багатошарової структури ("сендвіч"), включаючи сюди різну орієнтацію або кутове розташування "зерна" відносно кожної сторони або різних прошарків відносно якоїсь сторони Існують, зрозуміло, параметри осердя, такі як різний модуль зсуву або різні значення у різних напрямках, які можуть вплинути на згинальну жорсткість Крім того, для згаданого прямокутного елемента ефективна діагональна згинальна жорсткість (згинальні жорсткості) або опір (опори) теж може бути від коректована відносно згинальних жорсткостей у напрямках довжини та ширини (які можуть бути однакові чи різні) так, щоб отримати подібний, якщо не цілком такий же позитивний ефект, який інакше досягається скороченням у кутах, наприклад, підрізанням їх Інший спосіб варіювання згинальної жорсткості у будь-якому напрямку - це викривлення самого елемента чи то тільки в одному напрямку, чи то у двох або більше напрямках, чи то вздовж цього напрямку, чи то під кутом або упоперек до нього, причому, скажімо, той чи інший з цих напрямків може бути пов'язаний з параметрами, що визначають форму і(або) концептуально основні частоти (далі, у тому числі у формулі винаходу, - просто "концептуальні частоти") Можливо далі отримати варіювання згинальної жорсткості вздовж будь-якої осі або напрямку, в тому числі варіювання прогресивне або якесь інше по площині, чито шляхом сполучення різного "зерна" у ЗОВНІШНІХ шарах структур "сендвіч", чи то за рахунок різних властивостей осердя по площині та елемента, скажімо, зменшення або збільшення товщини від країв досередини або якось інакше Елементи новизни цього винаходу походять з можливостей попереднього визначення різних згинальних жорсткостей вказаного елемента у різних напрямках з метою досягти принаймні якісь корисні результати щодо розподілу (розподілів) коливальних вузлів і комбінованих вузлів і (або) мертвих точок і комбінованих мертвих точок, пов'язаних з власними резонансними модами і акустичною дією (характеристиками) Інші елементи новизни винаходу виходять з прийняття, або пошуку, або модифікації якогось ефекту (якихось ефектів), таких як ті, що виникають внаслідок посилення через крайове відбиття або взаємодію від позиційної близькості або накладення вузлів для якихось резонансних мод, або інших різницевих ефектів при порівнянні однієї моди з іншою, можна сказати, щоб вказаний елемент у своїй акустичній дії (або характеристиках) мав якийсь особливий "голос" Модифікації можуть бути виконані шляхом загального або селективного демпфірування кромок або локального застосу 43 вання демпферних матеріалів у середній зоні, навіть шляхом виконання отворів або прорізів у цьому елементі Один елемент новизни цього винаходу також полягає у тому, щоб пошук і забезпечення більш рівномірного розподілу коливальних анти-вузлів і(або) комбінованих антивузлів було обмежено нижчими порядками резонансних мод, скажімо, при або до щонайменше третього порядку і(або) щонайбільше сьомого порядку (або визначеного за абсолютним значенням від концептуальних частот, або відносно мод найнижчих частот у частотному діапазоні, який становить інтерес, або нижче цього діапазону), включаючи сюди подальший вплив (впливи) на роботу на вищих частотах, цей ПІДХІД ВИЯВИВСЯ дуже вигідним щодо розширення практично досяжного робочого діапазону далеко за межі верхніх частот, які міжнародна заявка WO92/03024 розглядає як граничні Більш конкретні елементи новизни винаходу включають в себе роботу у ширшому частотному діапазоні, ніж припускає міжнародна заявка WO92/03024, і (або) усунення обмежень цієї заявки щодо роботи тільки на частотах вище збіжної частоти, наприклад, роботу у частотних діапазонах, які включають в себе збіжну частоту і (або) лежать взагалі нижче збіжної частоти Деталі, які втілюють різні елементи новизни цього винаходу завдяки тому, що мають навмисно задане розподілення резонансних мод точно пов'язаних між собою концептуальних частот власних згинальних хвильових коливань, можуть самі по собі служити як корисні акустичні пристрої Один з шляхів такого використання - для цілей реверберації, в тому числі для поліпшення або бажаної зміни акустичних характеристик деяких пов'язаних акустичних пристроїв, таких як звичайний гучномовець, або приводна головка, або апарат, який включає в себе їх Інший шлях - це акустичний фільтр, який перетворює випадковий акустичний діапазон у бажаний Дальші шляхи включають в себе використання для цілей "забарвлення" або "озвучування" середовища, скажімо, приміщення, включаючи сюди надійне усунення або компенсацію небажаних ефектів (інакше це досягається за рахунок форми приміщення, його пропорцій або умеблювання) Такі застосування у цій заявці звуться "пасивними" Однак можна передбачити використання деталей, які втілюють різні елементи новизни цього винаходу, з цілями і у пристроях, які у цій заявці звуться "активними", що потребує об'єднання їх з перетворювальними засобами, як виявилося, це надзвичайно вигідно для гучномовців Зокрема, було встановлено, що розміщення перетворювальних засобів може великою мірою вплинути на акустичну дію або характеристики і веде до багатьох дальших елементів новизни винаходу Розміщення перетворювальних засобів Зокрема, ми встановили, що існують набагато кращі позиції для посилання згинальних хвиль у пристрій, такий як гучномовець, що використовує в цілому прямокутний вказаний елемент, ніж ті, що показані у міжнародній заявці № WO92/03024, тобто у куті, або практично центральні, як у міжна 51671 44 родних заявках №№ WO95/31805 і WO96/01547 Це досить важливо навіть після розглянутих вище удосконалень щодо таких практично ізотропічних елементів, яким свідомо надано форму, відмінну від квадратної, згаданої у міжнародній заявці № WO92/03024, або навмисне надання анізотропії іншим формам, квадратним або не квадратним Розглядувані тут удосконалення у визначенні місця (місць) розташування для перетворювальних засобів також починаються з описаної вище концепції умоглядно однонаправлених згинальних хвильових коливань і їх сполучення для досягнення поліпшеного розподілу резонансних мод Успішний спосіб і засоби ідентифікації кращих місць розташування перетворювальних засобів витікають з відшукання тих позицій, у яких КІЛЬКІСТЬ мертвих точок для будь-якої з прийнятих до уваги резонансних мод мала або найменша і (або)КІЛЬКІСТЬ коливальне активних резонансних анти-вузлів, прийнятих до уваги, велика або найбільша, тобто щоб прийняті до уваги резонансні вузли "заповнювали" місця, які інакше були б комбінованими мертвими точками Для конкретних пропорцій розмірів сторін для вказаного практично прямокутного елемента з описаним вище коефіцієнтом формату приблизно 15% від квадрата, такий подальшій аналіз дає координати місць розташування перетворювальних засобів — приблизно 3/7, 4/9 і 5/13, що дає 24 можливих місця від кожного кута, якщо пропускати повторення Для будь-яких конкретних перетворювальних засобів краще, щоб кожне місце розташування використовувало дві різні ВІДНОСНІ координати з числа вказаних вище вздовж різних сторін, нехай мова йде про поодинокі перетворювальні засоби або про кожний з кількох перетворювальних засобів (останнє може бути вигідне для потужності і(або) охоплення частотного діапазону), і, далі, краще комбінувати 3/7 і 4/9 Добре наближення до цих відносних координат було спочатку отримане за допомогою описаної вище умоглядної концепції Що цікаво, такі ж самі значення відносних координат є кращими і вигідними для розміщення перетворювальних засобів на будь-якому елементі практично прямокутної форми, який придатний для дії коливальних згинальних хвиль, що включають в себе резонансні моди Зокрема, ця рекомендація охоплює і такі елементи, які не повністю задовольняють згаданим вище елементам новизни цього винаходу щодо їхніх розмірних пропорцій і відповідної ізотропії або анізотропії, і(або) таких, що мають "об'ємне" демпфірування, тобто обмеження на значних або будь-яких енергетичних рівнях далекості поширення згинальних хвильових коливань, збуджених перетворювальним засобом, через втрати (енергії) у матеріалі (матеріалах) самого елемента, які, через площу або якийсь розмір цього елемента, приводять до того, що дуже мала (або зовсім ніяка) частина енергії коливальної згинальної хвилі відбивається від одної або кількох кромок елемента (якщо взагалі досягає їх), де б не був розташований перетворювальний засіб у цій зоні, отже, без значного відбиття від таких кромок Хоча такі елементи не будуть настільки ж ефективні, як елементи, яким надано пропорцій, 45 рекомендованих попередніми елементами новизни цього винаходу, їхні потенціальні можливості для роботи у гучномовцях набагато краще реалізуються, якщо застосувати описані критерії відносних розмірів до розміщення перетворювальних засобів відносно одного або кількох кутів (або уявних кутів, якщо КІНЦІ однієї або кількох їхніх діагоналей скорочені), що означає мінімальну віддаль від бокових кромок такого елемента — щонайменше приблизно 5/13, або 38% розмірів його ширини і довжини На практиці стається просто задивляюче поліпшення результатів, якщо оцінювати їх розбірливістю акустичного вихідного сигналу, навіть при поганих матеріалах і структурах з великими втратами, принаймні у порівнянні з практично центральним або близьким до краю закріпленням перетворювального засобу Згадані нижче допуски на розміщення перетворювачів, здається, можуть бути далі послаблені, причому границя тут залежить від матеріалу, а можливих матеріалів занадто багато, щоб дослідити їх на цей час Обґрунтовані у цьому дослідженні критерії для визначення принаймні найменшої віддалі місць розташування перетворювальних засобів від кромок практично прямокутного елемента лежать за межами рекомендацій відомого стану техніки у цій галузі, навіть якщо вважати, що вони висунуті через щасливу здогадку Взагалі аналіз, про який йдеться тут, веде не тільки до кращого розташування перетворювальних засобів, але й до дальшої теми і аспекту великої практичної ваги, а саме наявності можливості для будь-якого конкретного придатного місця (місць) розташування перетворювальних засобів визначити конкретні місця, де мусить бути застосоване якесь селективне демпфірування для боротьби з будь-якою конкретною небажаною частотою або частотами Переходячи до вказаних елементів справжньої еліптичної форми, можна сказати, що головні ПОСЛІДОВНОСТІ резонансних мод, пов'язаних з великою і малою осями, мають еліптичну або гіперболічну природу, як згадано вище, і кращі місця розташування для перетворювальних засобів (для вищезгаданого співвідношення великої і малої осей 1,182) знаходяться на позиціях з координатами відносно центра приблизно 0,43 і 0,20 вздовж половини великої осі і половини малої осі ВІДПОВІДНО Треба відзначити, що ортогональні координати не дуже придатні, і лише при користуванні придатними координатами, особливо еліптичними або циліндричними, можна отримати значення для розміщення перетворювачів, які мають загальне застосування до інших еліптичних форм, тобто різних співвідношень великої і малої осей, включно з тими, що походять від застосування анізотропії згинальних жорсткостей для неідеальних співвідношень великої і малої осей (тобто ВІДМІННИХ ВІД 1,182), і потім через тригонометричні співвідношення обчислити еквіваленти у декартових координатах для кожного випадку Що ж до практично прямокутних елементів за цим винаходом, то більш точний аналіз або експеримент можуть визначити можливі невеличкі корекції, які можуть виявитися вигідними, а також ІНШІ 51671 46 варіанти розміщення для перетворювальних засобів, в тому числі сконцентруватися на "паруванні" з конкретними резонансними модами, хоча ефективність роботи дуже сильно залежить від "парування" кожного перетворювального засобу з якомога більшою КІЛЬКІСТЮ резонансних вузлів, наскільки це практично можливе без негативних ефектів Помічено, що вказані вище кращі місця розташування перетворювальних засобів значно зміщені від центра вказаних прямокутних елементів, в тому числі від ЛІНІЙ, що проходять через середини довжини і ширини, і, далі, дещо зміщені в д діагоналей, тобто розташовані дійсно асиметрично Також і для елементів практично еліптичної форми кращі місця розташування перетворювальних засобів зміщені від центра і від великої та малої осей Більш ТОГО, кращі ВІДНОСНІ координати практично зберігаються незалежно від ізотропії або анізотропії згинальних жорсткостей, безпосередньо як декартові координати для сторін практично прямокутних елементів і посередньо відносно основних еліптично-циліндричних координат для практично еліптичних вказаних елементів Фактично один з елементів новизни цього винаходу полягає в тому, щоб визначені місця для принаймні одного перетворювального засобу мали таку природу, тобто були зміщені від центра з причин "парування" з кращими позиціями комбінованих анти-вузлів, і зміщені від осей і для практично прямокутних, і для практично справжніх еліптичних форм елемента, звичайно від діагоналей на величину від приблизно 1% до приблизно 12,5% довжини і ширини від центральних ЛІНІЙ, на приблизно 20% або більше довжини великої осі і приблизно 10% довжини малої осі ВІДПОВІДНО Для супереліптичних форм ми отримали результати, що викликають інтуїтивне здивування, вони полягають в тому, що кращі місця розташування для перетворювальних засобів виглядають більш схожими на те, що виявилося кращим для кола, ніж нате, що вважається кращим для прямокутників або справжніх еліпсів, а саме як кільце можливих місць приблизно на 70% відстані від центра до границі Однак, як і щодо прямокутних форм, заслуговує уваги і є одним з елементів новизни цього винаходу, що кращі місця розташування для перетворювальних засобів не лише численні, але знаходяться у позиціях, віддалених від великої і малої осей або центральних ЛІНІЙ, ХОЧ взагалі більше віддалених, тобто від приблизно 10% (мала вісь справжнього еліпса) до приблизно 35% (для супереліпса), переважно у приписаний (заданий) спосіб або з можливістю задания Хоча можливі складні форми, для яких кращі місця розташування перетворювальних засобів можуть бути іншими, один з елементів новизни цього винаходу полягає в тому, щоб, принаймні для кращих варіантів втілення в цілому простих форм, мати такі можливі місця індивідуально в асиметричних позиціях, віддалених від осей або ж ЛІНІЙ, які з'єднують точки максимальних (чи мінімальних) розмірів, або від напрямків визначаючих геометричних параметрів, і які можуть входити до пов'язаних одного або кількох комплектів, які, самі 47 по собі, знаходяться у центральносиметричному або іншому упорядкованому розташуванні як група для кожного комплекту Описані вище відносно ВИГІДНІ результати щодо геометричного розміщення перетворювальних засобів, як вказано тут для практично прямокутних форм, розглядаються як такі, що мають загальне винахідницьке застосування для панельних елементів, які не виконані у пропорціях тощо, які рекомендуються тут При використанні з одним або кількома перетворювальними засобами у панельних гучномовцях, кращі вказані елементи за винаходом, що працюють всією своєю площею, тобто до крайніх границь, як писалося вище, мають добрий розподіл згинальних хвильових коливань практично по всій такій площі від перетворювальних засобів до крайніх границь Далі, результатна акустична дія не мусить бути направленою (як у згаданому вище патенті СІЛА № 3 347 335), але може бути принаймні частиною такого вихідного сигналу гучномовця, наприклад, якщо це бажано або потрібно Це поширення згинальних хвильових коливань по площі значно зменшує відчутні на слух ефекти залежності гучності від наближення до гучномовця, і, коли пристрій не використовується свідомо для направленої дії, з відчутно, набагато кращим поширенням (звука), ніж у гучномовцях з конічними дифузорами, для яких типові досить вузькі промені і ефекти звуження променів при частотах вище найнижчих Далі, результатна акустична дія може бути, за винятком найнижчих частот, використана і з переднього, і з заднього боку вказаного елемента, бо тут буде мало (або зовсім не буде) протифазних проблем, притаманних гучномовцям з конічними елементами Перетворювальні засоби Звертаючись до перетворювальних засобів як таких, можна сказати, що найвища потужність і найкраща якість відтворення звука гучномовцем досягаються при використанні приводів з магнітом і котушкою, аніж п'єзоелектричних приводів, які у вищому ступні придатні для меншої потужності і(або) нижчої якості роботи Цікаво, що у принципі несуттєво, яка частина - магніт чи котушка — рухається, щоб викликати дію згинальних хвиль, але техніка приводів з рухомою котушкою так добре відома і розвинена (для дифузорних гучномовців), що різноманітні особливо корисні і ВИГІДНІ НОВІ конструкції, які будуть описані і ілюстровані далі, розглядаються у природному контексті розвитку типів привода з рухомою котушкою Докладні дослідження і розробки вказують на особливу перевагу, яка походить з забезпечення того, щоб критерії розміру і (або) маси відповідали рухомим частинам, про які йде мова Принципово максимальний розмір має бути погоджений з кращим механічним приєднанням до елемента, яке, принаймні у першу чергу, має бути резистивним (міцним, здатним чинити опір), і з можливістю збуджувати бажані верхні і нижні частоти резонансних мод, особливо для аудюзастосувань Хоч наближені розрахунки вказали теоретичні максимальні розміри, які становлять приблизно 9-10% від розмірів довжини (ширини) і(або) великої і малої осей для прямокутних чи еліптичних або супереліптичних форм вка 51671 48 заного елемента, тобто приблизно до 1% робочої поперечної площини, цю границю можна перейти, принаймні для п'єзоелектричних перетворювачів блочного типу (тобто розташованих подібно до латки або плями), принаймні до 2% (кожного блоку, якщо їх декілька) Особливо корисний для практики критерій полягає в тому, що для будьякого конкретного вказаного елемента або панелі буде явний розмір, при якому спричиняється спад частотної характеристики, в основному коли ВІДПОВІДНІ довжини хвиль у панелі наближуються до порядку розміру перетворювача і досягають його Ці фактори необхідно враховувати далі разом з вибором маси рухомих частин перетворювальних засобів, в тому числі електромагнітних, для яких надійною практичною рекомендацією може служити правило, що ця маса має становити приблизно 1-2 маси тієї частини елемента, яку усувають для монтажу такої активної рухомої частини у отворі, або яку покриває рухома частина при поверхневому монтажу Інші структурні та подібні до них фактори Для умов на кромках вказаних елементів можливо дозволити акустичну дію (характеристики) на частотах нижче основної ("субосновних"), наприклад, від пружних (еластичних) коливань, пов'язаних з самонесучим обрамленням або іншими опорами кромок, навіть з селективним затисненням, або, у деякому сенсі, з реакцією на обмеження ВІЛЬНОСТІ переміщення вгору-вниз, уперед-назад, у боки та перекручування Такі компоненти можуть далі виникнути від закріплення перетворювальних засобів до вказаних елементів, з причин податливості і т ш у елементі або закріпленні, особливо для електромагнітних перетворювачів з рухомою котушкою, і пружності у закріпленні їхніх ВІДПОВІДНИХ стаціонарних магнітних частин до елемента (відносно ЯКОГО коливається рухома котушка), як корисні для низькочастотної характеристики Чи такі субосновні ефекти проявляються як варіації ефективних розмірів, чи ж як додаткова плунжерна дія, то несуттєво з точки зору їхнього внеску у загальну акустичну дію або характеристику Повертаючись до самих вказаних елементів, можна сказати, що передбачаються такі застосування, де, через різні причини, де для втілення цього винаходу не вся поперечна протяжність їх може або мусить виконувати акустичну роботу для цілей втілення цього винаходу, наприклад, коли весь елемент має значно більші розміри або виходить за пропорції, потрібні для бажаного або практично можливого регулювання шляхом введення анізотропії згинальної жорсткості, у порівнянні з бажаною чи то прийнятною ефективністю акустичної дії або вихідного сигналу, принаймні як гучномовець Для повного застосування вищеописаних критеріїв пропорційності, розміщення та інших зручно мати "на борту" визначення таких робочих зон, наприклад, шляхом вирізання на границі такої робочої зони і монтажу обох частин на якомусь несучого листі або панелі, які звичайно не будуть відповідати згаданим вище вимогам цього винаходу, або часткового вирізання чи зміни форми такої границі, або оребрення, або додаткового демпфірування, або підвищення жорсткості матеріалу на 49 такій границі чи за нею - і т ш Зрозуміло, далі до внутрішньої робочої зони може бути застосовано описаний вище підбір пропорцій і місць розташування перетворювальних засобів Як буде пізніше вказано більш докладно, у різних втіленнях і застосуваннях цього винаходу для вказаних елементів можуть бути використані найрізноманітніші матеріали Так, наприклад, в активних джерелах звука, або гучномовцях, діапазон розмірів і(або) якості може становити від вражаючих результатів для вітальних і подібних до них карток і книжок, комп'ютерів нотбук або лептоп, у автомобільних і подібних до них аудюсистемах, стельових і подібних до них плиток або стінових панелях, системах публічного сповіщення з високою ЧІТКІСТЮ звука і т ш - і до звукових систем стерео і оточуючого звука, домашніх кінотеатрів і систем високоякісного відтворення звука (HI-FI), навіть до таких великомасштабних застосувань, як екрани кінотеатрів, і систем великої потужності для концертів на відкритому повітрі чи на стадіонах, в тому числі використання для систем найбільшої потужності багатомодульних гучномовців, де окремі модулі встановлюють бік у бік Також далі будуть наведені конкретні рекомендації щодо вибору матеріалів з багатьох можливостей, в тому числі для дійсно або ефективно багатошарових структур, особливо для вдалого поєднання обшивок або ЗОВНІШНІХ листів з осердями бажаних структур "сендвіч", включаючи сюди вимоги до зсувних властивостей осердя, які особливо впливають на втрати при поширенні згинальних хвильових коливань, і тому ці значення зсувних властивостей можуть якоїсь мірою залежати від розмірів вказаних елементів для конкретних акустичних пристроїв Однак принаймні мінімальні структурні вимоги до елементів для вказаного вище діапазону застосувань також різняться від нижчої до вищої структурної МІЦНОСТІ чи то ЦІЛІСНОСТІ і(або) згинальної жорсткості і, типово, від нижчої до вищої потужності приводних або збуджувальних перетворювальних засобів У нижній частині такого діапазону поширення згинальних хвиль може супроводжуватися великими втратами, можна навіть використовувати один лист замість кращих для інших випадків конструкцій "сендвіч" Взагалі допуски для обґрунтованих вище критеріїв розмірних пропорцій і розташування перетворювачів можуть бути досить вузькими для вказаних елементів високої якості, скажімо, до приблизно 3% для пропорцій і приблизно до 5% для розташування перетворювачів, але значно більшими, скажімо, ВІДПОВІДНО ДО 5 і 10%, якщо не більше, для вказаних елементів з більшими втратами і нижчою якістю Хоч звичайні додаткові низькочастотні гучномовці (woofer), можуть добре працювати з розглядуваними тут панельними елементами, а комбінації таких панельних елементів може бути використані для досягнення вищої якості і найширших частотних діапазонів, навіть у сполученні з додатковою плунжерною дією для деяких елементів за цим винаходом, особливою властивістю, елементом новизни і перевагою втілень цього винаходу є те, що одним панельним елементом може бути охоплений надзвичайно широкий частот 51671 50 ний діапазон, від приблизно 100Гц, або, скажімо, 50Гц, якщо елемент великий і(або) акустичне екранований, аж до 15кГц, навіть 25кГц і вище Нижні границі таких робочих частотних діапазонів лежать вище найнижчих частот резонансних мод Зрозуміло, робоча акустична ширина смуги понад 4кГц досягається легко У цьому зв'язку, мабуть, особливо для гучномовців з одним елементом або панеллю, можуть бути використані різноманітні варіанти конструкції, в тому числі встановлення збіжної частоти вище, або нижче, або посередині смуги, або на її вищому чи нижчому КІНЦІ, і допомога у визначенні актуальних придатних робочих частотних діапазонів, також використання електронних ланцюгів для селективного регулювання відносних значень вхідних електричних аудіосигналів, які мають бути перетворені у звук, і т ш , взагалі простіші, ніж для звичайних до цього часу дифузорних гучномовців, скажімо, резистивно-індуктивне застосування лише приблизно ЗдБ селективної варіації і(або) ємнісне підвищення високих частот Це, зрозуміло, не буде супроводжуватися якимось "ящиковими" ефектами від ВІДПОВІДНИХ кожухів і екранів Також, хоча звуковий вихідний сигнал дозаду від елементів, про які йде мова, використаних як панелі гучномовців, за суттю своєю не має протифазної природи, що потребує усунення, може бути вигідним для гучномовців монтувати задні поверхневі пристрої для поглинання чи екранування прямо на поблизьких твердих чи відбиваючих звук поверхнях або близько до таких поверхонь Кожна конкретна конструкція елемента за цим винаходом, призначеного для використання у гучномовці, бути потребувати рішень щодо взаємодії, які звичайно включають в себе компроміси, які стосуються фізичних і робочих параметрів та вимог Так, наприклад, згинальна жорсткість (жорсткості) і питома маса на одиницю площі впливають (через квадратний корінь частки ВДІ від ділення першого на друге) разом з розмірами чи то площею на встановлення найнижчих частот справжніх згинальних хвиль, а модуль Юнга (Е) (модуль пружності) і товщина обшивок елементів зі структурою "сендвіч", так само як квадрат товщини їхнього осердя мають особливо істотний вплив на згинальну хвильову жорсткість Вказана згинальна хвильова жорсткість (жорсткості) і питома маса на одиницю площі також впливають, через квадратний корінь оберненої частки ц/В, разом зі співвідношенням квадратів швидкості звука у повітрі і (через згинальні хвилі) у вказаних елементах, на встановлення дійсної збіжної частоти, причому модуль зсуву осердя (G) і товщина осердя (d) впливають на вказане співвідношення (квадратів швидкостей звука) разом зі вказаною питомою масою на одиницю площі (ц), причому їхній вплив особливо значний, оскільки дійсна збіжна частота завжди більша, ніж то показують результати надто простих обчислень, що не приймають до уваги зсуву осердя, а через це - вказаного співвідношення Зниження чи підвищення збіжної частоти можливе шляхом зниження або підвищення вказаного співвідношення Що ж до модулю зсуву осердя (G), то він сам 51 по собі являє значний конструїсгивний фаісгор, бо має бути достатнім для досить жорсткого утримування відстані між ЗОВНІШНІМИ листами (тобто обшивкою "сендвіча") для бажаної дії згинальних хвиль Порівняно нижчі і вищі значення приводять, ВІДПОВІДНО, до більшої і меншої передачі енергії, прикладеної перетворювальними засобами, у зсувні хвилі в осерді замість бажаних згинальних хвиль в обшивці Такі зсувні хвилі не випромінюють звука, і загальний акустичний результат використання нижчих значень модуля зсуву осердя такий, що ефективні площі випромінювання звука елементів зменшуються з частотою, хоч все ж лишаються істотно більшими, ніж у аналогічних звичайних дифузорних гучномовців для вищих звукових частот (tweeter), які нагадують високонаправлені точкові джерела Підставовий ефект зсуву, який викликає спад коливальної ефективності роботи з частотою, може бути вигідно використаний для п'єзоелектричних перетворювальних засобів, особливо придатних для таких варіантів втілення, як картки, книжки або навіть дошки для об'яв, типово при порядках розмірів від А5 до А4, навіть до АІ, переважно з високою збіжною частотою — аж до 20кГц або більше - і робочим частотним діапазоном, що лежить між приблизно 200Гц або 350Гц і приблизно 15кГц, і пов'язаних найнижчих резонансних модах від приблизно 100Гц до приблизно 250Гц Щодо питомої маси на одиницю площі (ц), існує обернене співвідношення з ефективністю будь-якого гучномовця, тому у загальному випадку вигідно мати и якомога меншою, тобто ВІДПОВІДНОЮ до робочого призначення і виходячих з нього вимог до інших фізичних параметрів, особливо принаймні розумно високого відношення жорсткості до маси, а також конкретних модулів, в тому числі модуля зсуву осердя (G) разом з відношенням питомої маси на одиницю площі (ц) до товщини осердя (d), що робить композитні багатошарові конструкції, які мають обшивку і осердя, особливо придатними для вказаних елементів При застосуванні цих факторів до практичних гучномовців та інших пристроїв, тобто використанні реальних наявних матеріалів і значень їхніх істотних параметрів, задовільні легкі матеріали осердя будуть звичайно являти собою синтетичні експандовані спінені пластмаси або ж СТІЛЬНИКОВІ чи ІНШІ ажурні форми, вироблені з листових матеріалів, про це буде мова далі Такі конструкції викликають увагу до подальших факторів, в тому числі властивостей осердя і обшивки, як самих по собі, так і у поєднанні одне з одним і(або) з розмірами і масою активних частин перетворювальних засобів, включаючи сюди можливість з'явлення подальших резонансів, таких як ті, що залежать від податливості осердя разом з масою (масами) обшивки і частин перетворювача, зокрема резонанси від розміру (об'єму) чарунок осердя і(або) стискання-релаксацм податливого осердя і(або) від частин обшивки, які перекривають розкриті чарунки осердя, можливо з невеликим додатковим "барабанним" коливальним ефектом і т ш Такі подальші резонанси можуть бути корисними, тобто бути позитивними факторами 51671 52 при виборі (призначенні) матеріалів, через свій внесок до фактичного робочого частотного діапазону, або навіть розширення його, звичайно у верхній частині, типово близько до 20кГц або дещо понад, скажімо, 19-22кГц Якщо ці подальші резонанси не будуть корисними для якості роботи, або навіть виявляться шкідливими, це можна прийняти до уваги, щоб уникати вибору таких матеріалів Бажані або необхідні розміри і форми являють собою очевидні конструктивні фактори і можуть викликати необхідність анізотропії, щодо якої може виявитися важливим, щоб принаймні деякі з наявних СТІЛЬНИКІВ мали, і, зрозуміло, могли мати, різні модулі зсуву у різних напрямках Тут виникають очевидні можливості, наприклад, включити вказаний елемент у панель чи лист-"хазяїн" або визначити робочі зони шляхом зміни форми або ж додання визначаючих матеріалів, як згадано вище Бажаний тип і ІНШІ властивості перетворювальних засобів, навіть строк служби, значно обмежують чи навіть нав'язують вибір їх, і є дальшими ключовими міркуваннями, в тому числі щодо податливості закріплення принаймні їхніх активних рухомих частин (частини) до елемента або монтажу у нього, щодо нормальної вимоги до закріплення частин (частини) перетворювача до елемента або монтажу у нього - щоб це закріплення було головним чином резистивне (у поясненому вище сенсі), а не реактивне, а щодо бажаної вихідної потужності — щоб вхідна потужність і сили, прикладені рухомими частинами (частиною) перетворювальних засобів були бажаною мірою погоджені з опором повздовжньому вигину та іншими властивостями матеріалів осердя Взагалі, як то витікає з вищесказаного, ІСТОТНІ фактори, втому числі досяжні і потрібні параметри матеріалів, можуть бути погоджені до такої міри, яка дозволяє отримати вищезгадану надзвичайно широку гаму задовільних гучномовців та інших акустичних пристроїв, а також отримати можливість робити це ВІДПОВІДНО з параметрами матеріалів - окремих і у сполученні - і ВІДПОВІДНО з необхідністю зрівноважувати конфліктуючі ефекти, яка тепер вже самоочевидна Зрозуміло, використання вказаних елементів за цим винаходом разом з перетворювальними засобами як мікрофонів цілком можливе У цьому випадку особливо бажано застосувати кілька перетворювальних засобів, головним чином, щоб отримати найкраще можливе захоплювання можливих активних резонансних мод, скажімо, де це потрібне, з розміщенням перетворювальних засобів принаймні по одному на кожному з кращих місць розташування, що йдуть послідовно у зовнішньому напрямку Зворотна, або обернена у порівнянні з гучномовцями за цим винаходом дія може видавати сигнали, придатні для розбірливого відтворення і(або) змістовного вводу до машин для обробки даних Далі, можливість комбінування додаткових перетворювальних засобів на вказаному елементі, що також працює як гучномовець, має свої переваги, як і виконання обшивки або кожуха чи то дальше комбінування з обшивкою або кожухом Далі, щодо перетворювальних засобів згаду 53 51671 валися два конкретні типи, а , саме п єзоелектричні і електромагнітні, причому останні з особливими посиланнями на те, що їх застосування є фактичним продовженням давно встановленої практики для гучномовців з конічними дифузорами, які використовують засоби з рухомою котушкою, закріпленою або пов'язаною з магнітними засобами, скажімо, яка працює у протидії з масою магнітного засобу, що його теж несе на собі вказаний елемент, причому згадувався альтернативний варіант — використання рухомих магнітних засобів для збудження вказаного елемента Глибока різниця у природі механічного приєднання до вказаних елементів панельного типу з метою збудження згинальних хвиль замість плунжерної дії, тобто зворотно-поступального переміщення конічного дифузора, також вже згадувалася, зокрема, принаймні, утому плані, що тут використовується механічний опір замість суто реактивних сил, а це за суттю своєю більш ефективне У цьому випадку легкі рухомі магніти і порівняно важкі електричні котушки будуть створювати більші реактивні сили і тому матимуть меншу ефективність, та все ж і цей варіант має право на існування Звідси витікають дальші ВІДМІНИ, які приводять до появи нових частин і їхньої взаємодії, в тому числі з причин притаманної їм придатності до стаціонарного монтажу так само, як і до закріплення рухомих частин на вказаних елементах, замість закріплення стаціонарних магнітних частин до нерухомих рам, хоч і це може бути зроблене для вказаних елементів, якщо це бажане, або краще, або навіть необхідне, щоб отримати додаткову плунжерну дію на найнижчих частотах Далі, був виявлений принципово новий ПІДХІД, який може дати задовільну і вигідно роботу, а саме шляхом того, що ми називаємо "інерційний" внесок до збудження принаймні згинальних хвильових коливань Отже, у додаток до елементів новизни винаходу, які виходять з нових частин перетворювачів, взаємовідношення цих частин і закріплення їх чи то на поверхнях і до поверхонь, чи то у заглибинах елементів, чи то навіть у наскрізних отворах або на боках елементів, інший пов'язаний з перетворювальними засобами елемент новизни цього винаходу стосується додання рухомій робочій частині (частинам) перетворювального засобу додаткової маси, включаючи сюди випадок, коли таке додання виконується практично посередині таких частин, фактично закріплених на вказаних елементах поза такою додатковою масою або зовні неї, скажімо, периферійно, краще на кромках елемента або поблизу їх, або на кромках (чи поблизу кромок) заглибин чи отворів у вказаних елементах, причому вказані додаткові маси виступають у такі заглибини чи отвори, далі переважно з придатними зазорами у них, причому особливо вигідно, коли вони закріплені до обшивок і виступають в осердя багатошарових структур "сендвіч" вказаних елементів Стислий опис креслень Далі будуть описані більш детально конкретні варіанти втілення і застосування, як приклади і як пояснення, що ведуть до дальших конструктивних та інших елементів новизни винаходу, з посилан 54 нями на супровідні креслення Взагалі варіанти панельних елементів, які втілюють згадані вище концепції та елементи новизни винаходу, а саме ті, що стосуються розподілу по площі згинальних хвильових коливань і, принаймні ефективно, пов'язаних власних резонансних мод, будуть далі називатися по-різному - "резонатори з розподіленими модами", "резонансні панелі з розподіленими модами", "гучномовці з розподіленими модами", "ГРМ" або "багатомодні резонансні панелі" Також тут використовується слово "резонувати", як описовий і семантичне точний зручний короткий термін, що означає такі бажані або прийнятно досяжні згинальні хвильові коливання, розподілені по площі і пов'язані з упорядкованими власними резонансними модами, включаючи сюди позитивне і свідоме сприяння (за рахунок конструкції) таких резонансних коливань, не слід плутати з іншими випадками використання цього слова в інших контекстах, коли будь-яке коливання вважається по суті сумнівним (і, МОЖЛИВО, частіше ніж треба, пов'язаним з неточністю і (або) зносом частин, які взаємодіють!) На кресленнях фіг 1 являє собою ескізне зображення гучномовця з розподіленими модами, фіг 2а являє собою частковий розріз гучномовця з фіг 1 по лінії А-А, фіг 2Ь являє собою збільшений переріз випромінювача з розподіленими модами того типу, який зображено на фіг 2а, і показує дві альтернативні конструкції, фіг За показує кращі місця розташування перетворювачів для практично прямокутної панелі, фіг ЗЬ і Зс - це такі ж зображення для практично справжньої еліптичної і супереліптичної панелей, фіг 3d - це таке ж зображення для панелі композитної форми, фіг 4 показує гучномовець з розподіленими модами, фіг 5а являє собою вид у перспективі іншого гучномовця з розподіленими модами, фіг 5Ь являє собою частковий розріз гучномовця з фіг 5а , фіг 6а являє собою вид у перспективі іншого гучномовця з розподіленими модами, фіг 6Ь являє собою частковий розріз гучномовця з фіг 6а, фіг 7а являє собою фронтальну проекцію гучномовця з розподіленими модами, фіг 7Ь являє собою вид збоку гучномовця з розподіленими модами з фіг 7а, фіг 7с являє собою вид ззаду гучномовця з розподіленими модами з фіг 7а, фіг 8 показує гучномовець з розподіленими модами, фіг 9 являє собою вид збоку у розрізі першого електромагнітного перетворювача, фіг 10 являє собою вид збоку у розрізі другого електромагнітного перетворювача, фіг 11а являє собою вид збоку у розрізі третього електромагнітного перетворювача, фіг 11Ь являє собою вид збоку у розрізі четве 55 ртого елеісгромагнітного перетворювача, фіг 11с являє собою вид збоку у розрізі п'ятого електромагнітного перетворювача, фіг 12 являє собою вид збоку у розрізі шостого електромагнітного перетворювача, фіг 13 показує перший п'єзоелектричний перетворювач, фіг 14 показує другий п'єзоелектричний перетворювач, фіг 15 показує третій п'єзоелектричний перетворювач, фіг 16 показує дальший електромагнітний перетворювач, фіг 17 показує інший електромагнітний перетворювач, фіг 18 показує гучномовець з розподіленими модами, фіг 19 показує прикладання сигналів приводу і збудження, фіг 20 і 21 показують варіації, фіг 22 являє собою схему варіанта втілення комбінованого гучномовця-мікрофона з розподіленими модами, фіг 23 являє собою ескізне зображення мікрофона з розподіленими модами, фіг 24 показує п'єзоелектричний перетворювач з кристалічним диском, фіг 25а являє собою ескізне зображення у перспективі кімнати з ПІДВІСНОЮ стелею, фіг 25Ь являє собою вид збоку у розрізі гучномовця з розподіленими модами у вигляді стельової плитки, фіг 27 являє собою ескізне зображення у перспективі блока візуальної демонстрації, фіг 28 являє собою частковий розріз гучномовця з фіг 27, фіг 29 являє собою вид у перспективі переносного комп'ютера лептоп, фіг ЗО являє собою частковий розріз деталі з фіг 29, фіг 31 являє собою вид у перспективі першого переносного плеєра для компакт-дисків у стані зберігання, фіг 32 являє собою вид у перспективі плеєра з фіг 31 у стані користування, фіг 33 являє собою вирізаний вид частини плеєра з фіг 3 1 , 32, фіг 34 являє собою вид у перспективі другого варіанта втілення переносного плеєра для компакт-дисків у стані зберігання, фіг 35 являє собою вирізаний вид частини плеєра з фіг 34, фіг 36 являє собою вид у перспективі пасажирського салону транспортного засобу, фіг 37 являє собою частковий розріз деталі з фіг 36, фіг 38 являє собою вид у перспективі відомої конструкції автомобільних дверцят, фіг 39 являє собою вид у перспективі автомобільних дверцят, фіг 40 являє собою частковий розріз деталі з фіг 39, фіг 41 являє собою вид у перспективі автомобіля, фіг 42 являє собою частковий розріз деталі з 51671 56 фіг 4 1 , фіг 43 являє собою схематичне перспективне зображення клавішного електронного інструмента, фіг 44 являє собою вид знизу на інструмент з фіг 43, фіг 45 являє собою схематичне перспективне зображення другого клавішного електронного інструмента, фіг 46 являє собою частковий розріз інструмента з фіг 43, 44, фіг 47 являє собою вид у перспективі торговельного автомата, фіг 48 являє собою частковий розріз деталі торговельного автомата з фіг 47, фіг 49 являє собою схематичне перспективне зображення модифікованої форми торговельного автомата, фіг 50 являє собою схематичне перспективне зображення першої дошки для об'яв, фіг 51 являє собою схематичне перспективне зображення другої дошки для об'яв, фіг 52 являє собою частковий розріз дощок для об'яв, показаних на фіг 50, 5 1 , фіг 53 являє собою схематичне перспективне зображення пакувальної тари, фіг 54 являє собою ескізне перспективне зображення вітальної картки, виконаної як варіант втілення цього винаходу, фіг 55 являє собою ескізне перспективне зображення проекційного екрана, фіг 56 являє собою частковий вид деталі екрана з фіг 55, фіг 57 являє собою вид у плані приміщення, у якому встановлено проекційний екран з фіг 55, фіг 58 являє собою перспективне зображення панельного елемента гучномовця з прорізами з кромок, фіг 59а, Ь, с, d являють собою схеми, що стосуються ланцюгів для управління шириною вхідної смуги, фіг 60а, Ь, с, d являють собою схеми, що стосуються пасивної еквалізацм (корекції}, фіг 61а, Ь, с показують гучномовці за цим винаходом з викривленою панеллю для розсіяння і фокусування звука і їхнє застосування у приміщенні, фіг 62 являє собою ескізний вид у плані залу п'ятиканальної домашньої кіносистеми, де використовуються деякі панельні гучномовці, фіг 63 являє собою ескізний внутрішній вид приміщення з "озвученням" (тобто регуляцією акустики) пасивними панелями за цим винаходом, фіг 64 являє собою перспективне зображення пасивної панелі за цим винаходом, яка служить монтажною підставкою для аудюблока, фіг 65 являє собою перспективне зображення пасивних панелей за цим винаходом, які служать кожухом для звичайного гучномовця, фіг 66а, b являють собою перспективне зображення і частковий розріз піаніно з пасивною панеллю за цим винаходом, яка служить звуковою декою, і фіг 67а, b являють собою ескізний план і збільшені часткові розрізи для виконання гучномовців за цим винаходом 57 На всіх кресленнях, щоб полегшити співставлення і розуміння, для функціонально подібних частин використано однакові номери позицій, зокрема (2) для резонансних панелей, (9) для перетворювачів, (1) для рам, що підтримують кромки, (3) для проміжних елементів і т ін Найкращі варіанти втілення винаходу На фіг 1 креслень зображено гучномовець панельної форми (81), який включає в себе прямокутну раму (1), що несе на своїй внутрішній периферії пружну підвіску (3), яка підтримує звуковипромінювальну панель з розподіленими модами (2), що так виконана структурно і має таку конфігурацію, як то обґрунтовано вище у різних варіантах Перетворювач (9), наприклад, такий, як описано нижче з посиланнями на фіг 9-17, змонтований цілком і виключно на панелі (2) або в ній у заданому МІСЦІ, яке визначено розмірами х і у Останні є, звичайно, пропорційними, тобто обчисленими відносно довжини сторін, координатами (від будь-якого кута), як вказано вище Перетворення їх у координати, пов'язані з центром, може мати загальну корисність, наприклад, коли кути панельного елемента (2) підрізані або відформовані вкороченими при виготовленні, дивись пунктирні лінії (2d) і наведені вище пояснення відносно поліпшення акустичної дії і характеристик Альтернативно, або у сполученні і взаємодії, таке поліпшення можна отримати шляхом задания діагональної згинальної жорсткості, що також позначено схематично, див стрілки (V, W) Перетворювач (9) служить для посилання або збудження згинальних хвиль у панелі, щоб вимусити панель резонувати і випромінювати акустичний вихідний сигнал, і, як показано на кресленні, його приводить підсилювач сигналу (10), наприклад, радюпідсилювач, з'єднаний з перетворювачем проводами (28) Навантаження підсилювача і потрібна потужність можуть бути подібними до випадку звичайних гучномовців дифузорного типу, чутливість порядку 86-88дБ/Вт в умовах навантаження приміщення Імпеданс навантаження підсилювача головним чином резистивний, приблизно 6Ом, споживана потужність 20-80Вт Коли осердя панелі і(або) обшивки виконані з металу, вони можуть служити радіаторами для перетворювача, скажімо, для відведення тепла від звукової котушки перетворювача, що поліпшує використання енергії Фіг 2а і 2Ь показують типові розрізи (часткові) гучномовця (81) з фіг 1 На фіг 2а показано, що рама (1), прокладка (3) і панель (2) з'єднані між собою ВІДПОВІДНИМИ клейовими з'єднаннями (20) До числа матеріалів, придатних для виготовлення рам, входять ті ж матеріали, з яких виготовляють рами для картин, скажімо, екструдований металевий профіль (наприклад, з алюмінієвого сплаву), пластмаси і тін Придатні для прокладок матеріали мають відповідати описаним вище побажанням і включають в себе пружні матеріали, такі як спінена гума і спінені пластмаси До числа придатних клеїв для з'єднань (20) входять епоксидна смола, акрилові і ціано-акрилатні клеї і т ш Фіг 2Ь показує, у збільшеному масштабі, що панель (2) являє собою жорстку легку шарувату 51671 58 панель типу "сендвіч", яка має осердя (22), наприклад з твердого пінопласту (97) або у вигляді чарункуватої матриці (98), такої, як стільникова матриця з металевої фольги, пластмас і подібних матеріалів, з чарунками, що проходять упоперек площини панелі, і це осердя закрите протилежними обшивками (21), наприклад, з паперу, картону, пластмаси або металевої фольги чи листа Коли обшивки виконані з пластмаси, вони можуть бути підсилені волокнами, наприклад, з картону, скла, кевлару і подібних матеріалів, у способи, ВІДОМІ per se (самостійно, самі по собі -лат), для поліпшення їхньої МІЦНОСТІ на розрив Для шарів обшивки та їх підсилення були розглянуті такі матеріали вуглець, скло, "Kevlar" (3T3 [тобто зареєстрований товарний знак]), "Nomex" (3T3) або арамід і т ш , волокна у різних розташуваннях і переплетеннях, а також папір, багатошарові проклеєні папери, меламін і різноманітні синтетичні пластмасові плівки з високим модулем (коли мова тут і далі йде про обшивки, слово "модуль", означає модуль пружності, а коли йдеться про осердя — модуль зсуву), такі як "Mylar" (3T3), "Kaptan" (ЗТЗ), полікарбонатні, фенольні, поліефірні або близькі до них пластмаси, підсилені волокнами пластмаси і подібні матеріали, а також металевий лист або фольга Дослідження рідкокристалічних полімерних термопластиків сорту "Vectra" показують, що вони можуть бути використані для формування під тиском надтонких обшивок або оболонок невеликого розміру, скажімо, до 30см у діаметрі Цей матеріал сам утворює підсилювальні гребінці у напрямку впорскування, причому це краща орієнтація для доброго поширення енергії верхніх звукових частот - від точки збудження до периметра панелі Зручно звернутися тепер до вищезгаданого завдання згинальної жорсткості, яка може бути різною у напрямках паралельно двом сторонам панелі (9), дивись ІНШІ стрілки (С, D), або під якимсь кутом (кутами), в тому числі від розташування, або переплетення, або направленого підсилення, дивись стрілки (Е, F), і(або) шляхом множинного накладення прошарків зі своєю направленістю під придатними відносними кутами, дивись стрілки (G,H), показані на кресленні симетрично під кутом 45 градусів, хоча вони можуть йти інакше щодо кута і симетричності Зсувні властивості осердя також можуть справляти вплив, оскільки у наявних матеріалах вони часто бувають різними у різних напрямках Додатково, формування рівних або підсилених пластмасових, звичайно термопластичних матеріалів, дозволить формовочному інструменту нести на собі орієнтаційні елементи, такі як жолобки або кільця, для точного розміщення частин перетворювача, наприклад, котушки збудження і(або) ПІДВІСКИ магніту Додатково, при використанні деяких слабших матеріалів осердя, може бути вигідним виконати локальне збільшення товщини обшивки, наприклад, до 150% діаметра перетворювача, щоб підсилити цю зону і вигідно поєднати згинальні хвильові коливання, які передають енергію у панель У такий спосіб можна поліпшити високочастотну характеристику для деяких спінених матері 59 алів Як матеріали для шару осердя були розглянуті виготовлені у вигляді СТІЛЬНИКІВ або гофровані листи чи фольга з алюмінієвого сплаву, або "Kevlar" (3T3), "Nomex" (3T3), простий чи проклеєний папір і різні синтетичні пластмасові плівки, а також експандовані або спінені пластмасові або целюлозні матеріали, навіть аерогелі металів, якщо вони мають придатну низьку густину Деякі придатні матеріали для шару осердя виявляють зручну для використання здатність утворювати жорстку плівку на поверхні під час виготовлення і(або) якось інакше отримують достатню власну жорсткість, щоб застосовувати їх без шарів обшивки Високоякісний чарункуватий матеріал для осердя, відомий під торговельною назвою "Rohacell", може бути придатний для панелей-випромінювачів звука і використаний без обшивок Практично кажучи, метою є загальна легкість і жорсткість, придатна для конкретних застосувань, особливо включаючи сюди оптимізацію внеску шарів осердя і обшивки і переходів між ними Декілька кращих формулювань для панелі використовують обшивки з металів і сплавів металів, або, як альтернативу, підсилення з вуглецевого волокна Ті та ІНШІ, а також конструкції зі сплаву "Aerogel" або металеве стільникове осердя, будуть мати суттєві властивості екранування радіочастот, що може бути важливим у декількох застосуваннях ЕМС (електромагнітної сумісності) Традиційні гучномовці панельного або дифузорного типу не мають притаманної ЕМС здатності екранувати (радіочастоти) У крупній преамбулі до цієї заявки було багато сказано про параметри матеріалів для структур "сендвіч", і для осердь, і для обшивок Треба додати, що у наші дні прогрес у технології матеріалів дуже швидкий Однак корисно буде сказати ще трохи, спираючись на матеріали, що були досяжні для нас до цього часу, про вироблені нами корисні для практики критерії, які стосуються вимог щодо вибору матеріалів Так, наприклад, ми використовуємо такі рекомендації (а) Чарункувате осердя має модуль зсуву щонайменше приблизно 10 мегапаскалів і модуль пружності наклеєної обшивки щонайменше приблизно 1 пгапаскаль (б) Для розмірів панельних елементів менше приблизно 0,1 квадратного метра найнижчі частоти згинальних хвиль перевищують 100Гц, і згинальна жорсткість може бути нижче приблизно 10 ньютоно-метрів, модуль зсуву осердя може бути низьким, приблизно 10 мегапаскалів або менше, а модуль пружності обшивки - лежати у межах від приблизно 0,5 до приблизно 2,5 пгапаскаля (в) Для розмірів панельних елементів від приблизно 0,1 до приблизно 0,3 квадратного метра найнижчі частоти згинальних хвиль досить низькі, приблизно 70Гц, згинальна жорсткість від приблизно 5 до приблизно 50 ньютоно-метрів або більше, модуль зсуву осердя звичайно вище 10 мегапаскалів, типово приблизно від 15 мегапаскалів до приблизно 80 мегапаскалів або більше, а модуль пружності обшивки - лежати у межах від щонайменше приблизно 2 пгапаскалів до приблизно 70 51671 60 пгапаскалів або більше (г) Для розмірів від приблизно 0,3 до приблизно 1 квадратного метра найнижчі частоти згинальних хвиль ще нижчі, приблизно 50Гц, згинальна жорсткість звичайно вище приблизно 20 ньютонометрів, типово від приблизно 50 до приблизно 500 ньютоно-метрів або більше, модуль зсуву осердя звичайно вище 10, типово від приблизно 20 мегапаскалів до приблизно 90 мегапаскалів, а модуль пружності обшивки щонайменше приблизно 2 пгапаскаля, а краще до принаймні приблизно 70 пгапаскалів (д) Для розмірів більше приблизно 1 до, можливо, 5 квадратних метрів або більше найнижчі частоти згинальних хвиль можуть бути низькими, приблизно від 25 до 70Гц, згинальна жорсткість вище приблизно 25 ньютоно-метрів, модуль зсуву осердя звичайно вище ЗО мегапаскалів, а модуль пружності обшивки щонайменше приблизно 20 пгапаскалів і може досягати принаймні приблизно 1000 пгапаскалів (є) Взагалі згинальна жорсткість лежить у межах між мінімум приблизно 0,1 до приблизно 1000 і максимум від приблизно 4 до приблизно 3500 ньютоно-метрів, а питома маса на одиницю площі - між мінімум приблизно 0,05 до приблизно 1,5 і максимум від приблизно 1 до приблизно 4 кілограмів на квадратний метр, залежно від розміру і застосування Ці рекомендації дані з повною певністю, після крупних випробувань, розрахунків, досліджень тощо, але не слід розглядати їх як надмірно лімітуючі Так, наприклад, ми досягли успіху у розробці конструкцій приводу-збудження при високій згинальній жорсткості, аж до 7,5 ньютоно-метрів, хоч і не з таким ККД, якого б прагнули для навмисно сконструйованих гучномовців У принципі, важко побачити якийсь абсолютний верхній ЛІМІТ, ХОЧ необхідна вхідна потужність може стати дуже високою, а ККД - досить низьким, але, якщо це прийнятне, навіть бажане, скажімо, для погодження з наявними структурними та обшивальними матеріалами, ми можемо це зробити Здається також, що прогрес у технології матеріалів обов'язково дозволить створити структури з таким сполученням властивостей, які сьогодні неможливо передбачити, і наші власні знання не можуть бути справді вичерпними, бо накопичені за досить короткий час В додаток до сказаного, кращі форми п'єзоелектричних перетворювачів і феромагнітних електромагнітних перетворювачів мають таке мале електромагнітне випромінювання або магнітні поля розсіяння, що їх можна не брати до уваги Звичайні гучномовці мають велике магнітне поле, яке сягає аж до 1 метра, якщо не вжиті особливі компенсаційні заходи Коли у якомусь застосуванні важливо мати або підтримувати екранування, електричні приєднання можна робити до провідних частин відповідної панелі ГРМ, або можна застосувати для монтажу на кромці електропровідну піну або подібний проміжний елемент Підвіска (3) може демпфірувати краї панелі (2) для запобігання надмірному крайовому руху панелі без загального запобігання бажаних коливань країв Додатково або альтерна
