Складений елемент (варіанти) і панельний елемент для формування цього складеного елемента

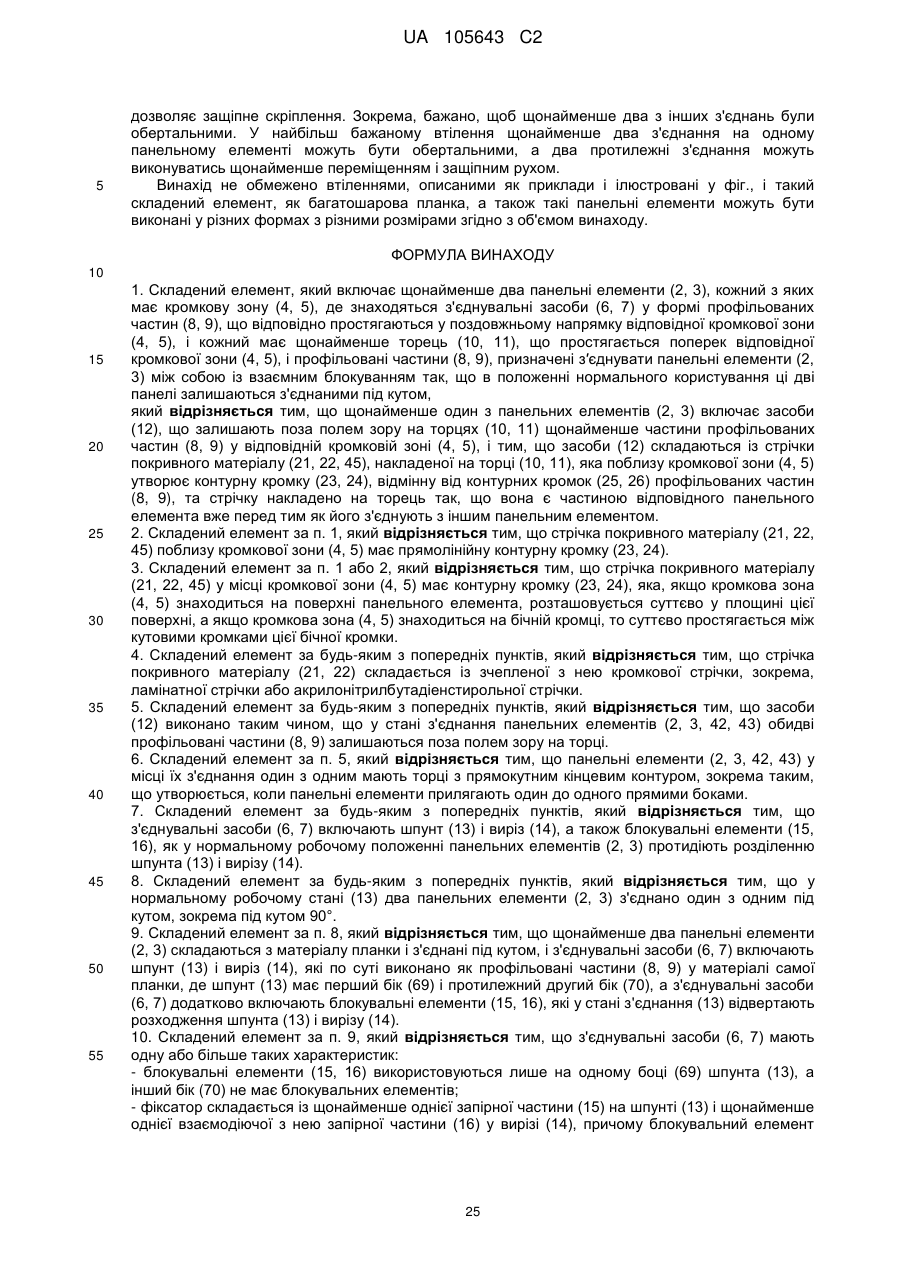

1. Складений елемент, який включає щонайменше два панельні елементи (2, 3), кожний з яких має кромкову зону (4, 5), де знаходяться з'єднувальні засоби (6, 7) у формі профільованих частин (8, 9), що відповідно простягаються у поздовжньому напрямку відповідної кромкової зони (4, 5), і кожний має щонайменше торець (10, 11), що простягається поперек відповідної кромкової зони (4, 5), і профільовані частини (8, 9), призначені з′єднувати панельні елементи (2, 3) між собою із взаємним блокуванням так, що в положенні нормального користування ці дві панелі залишаються з'єднаними під кутом,

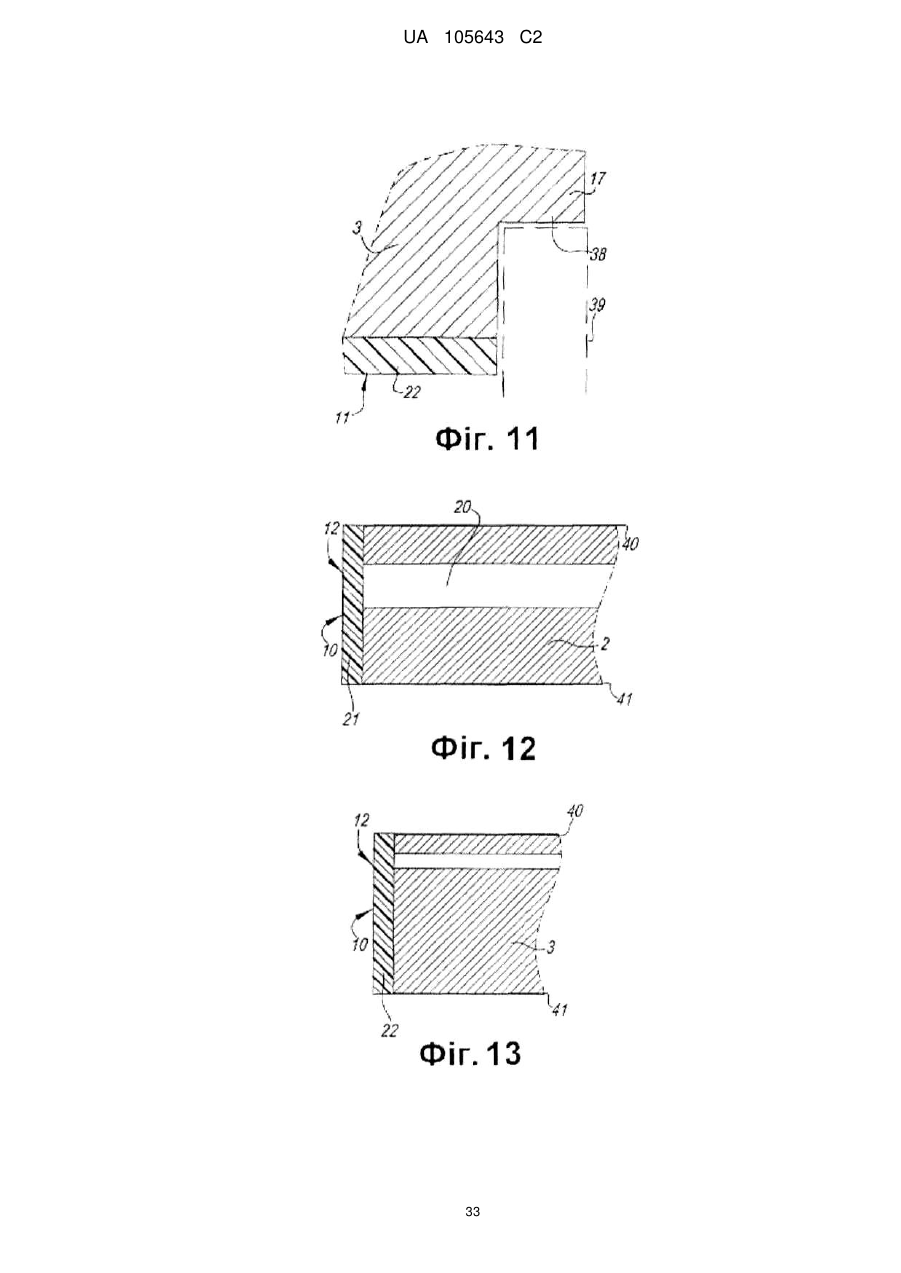

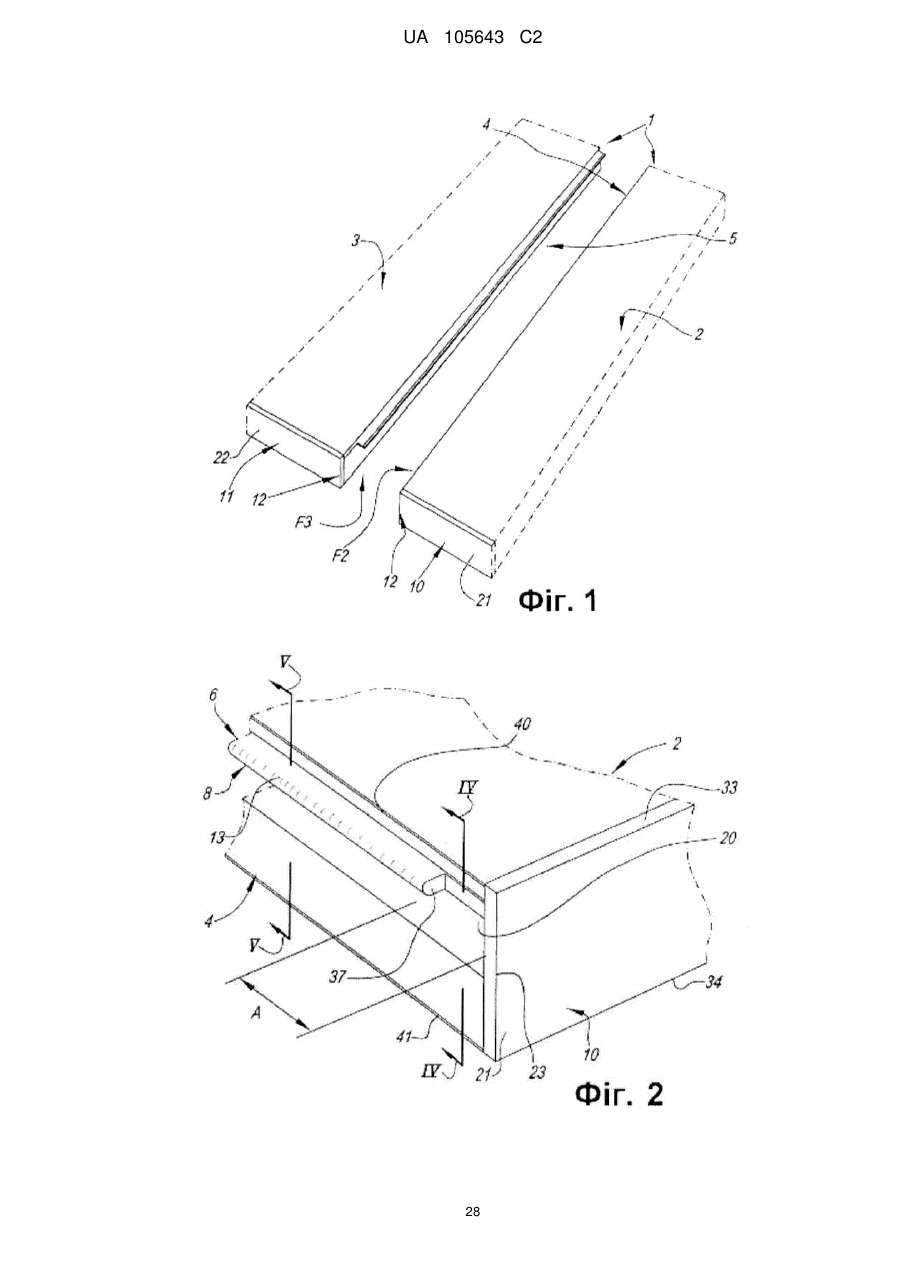

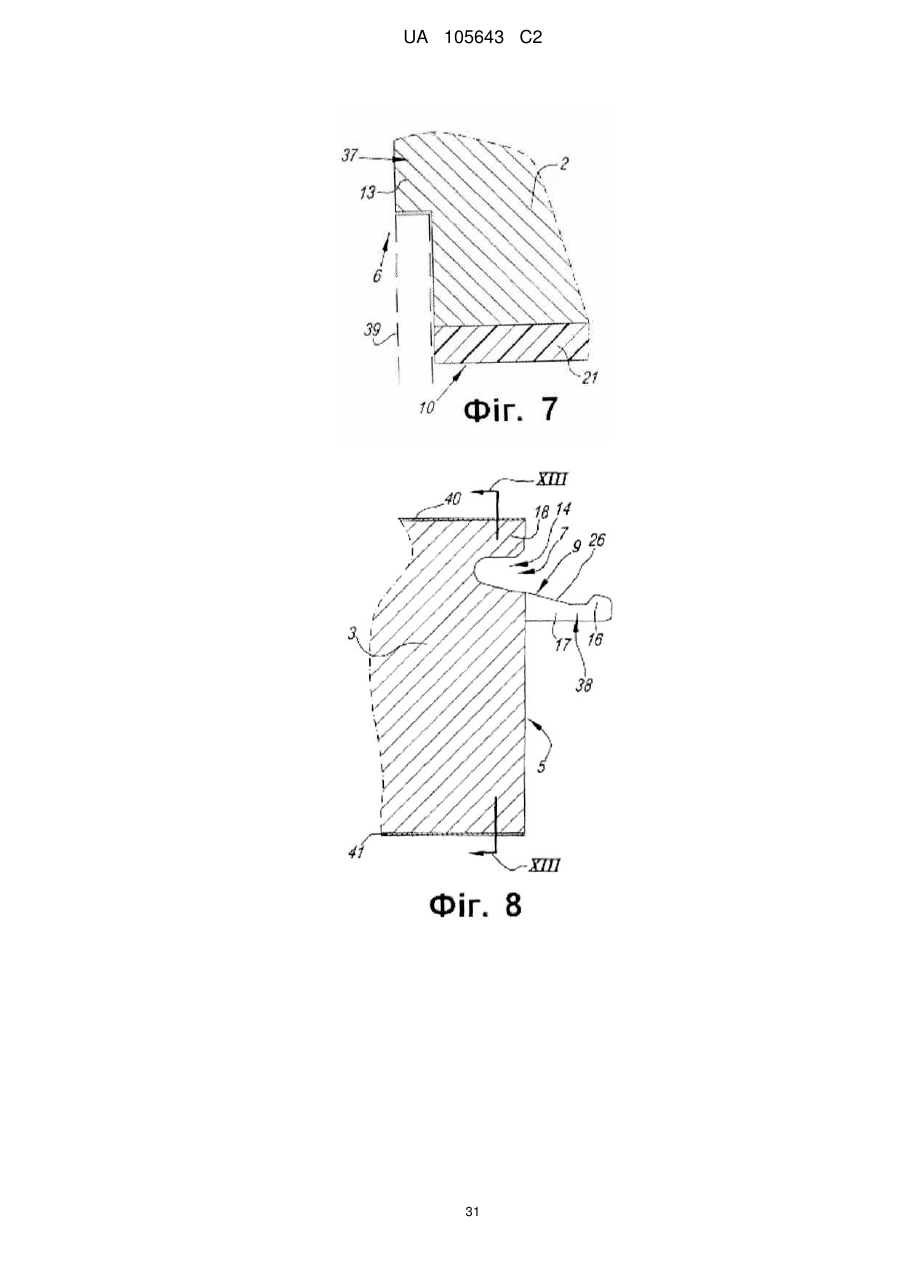

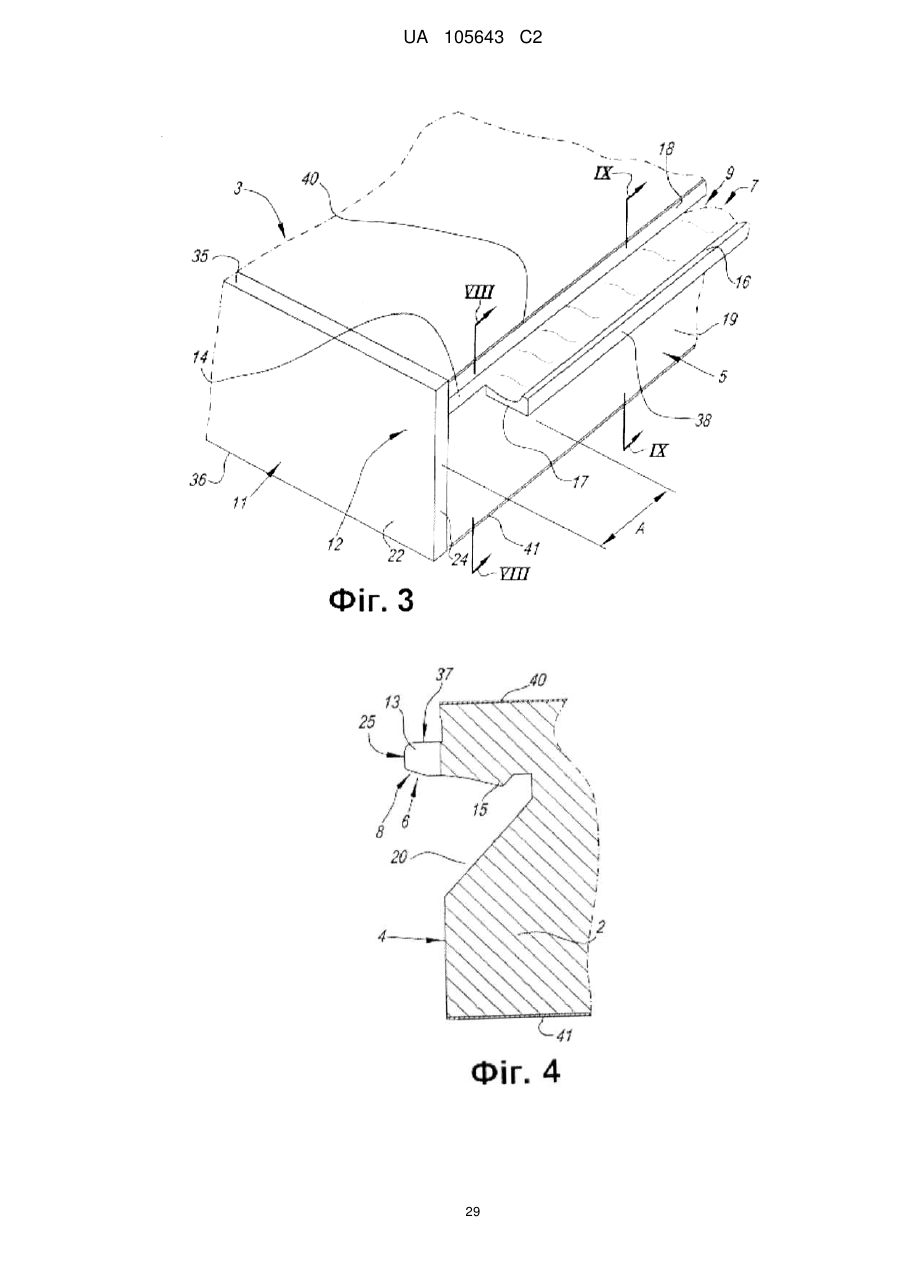

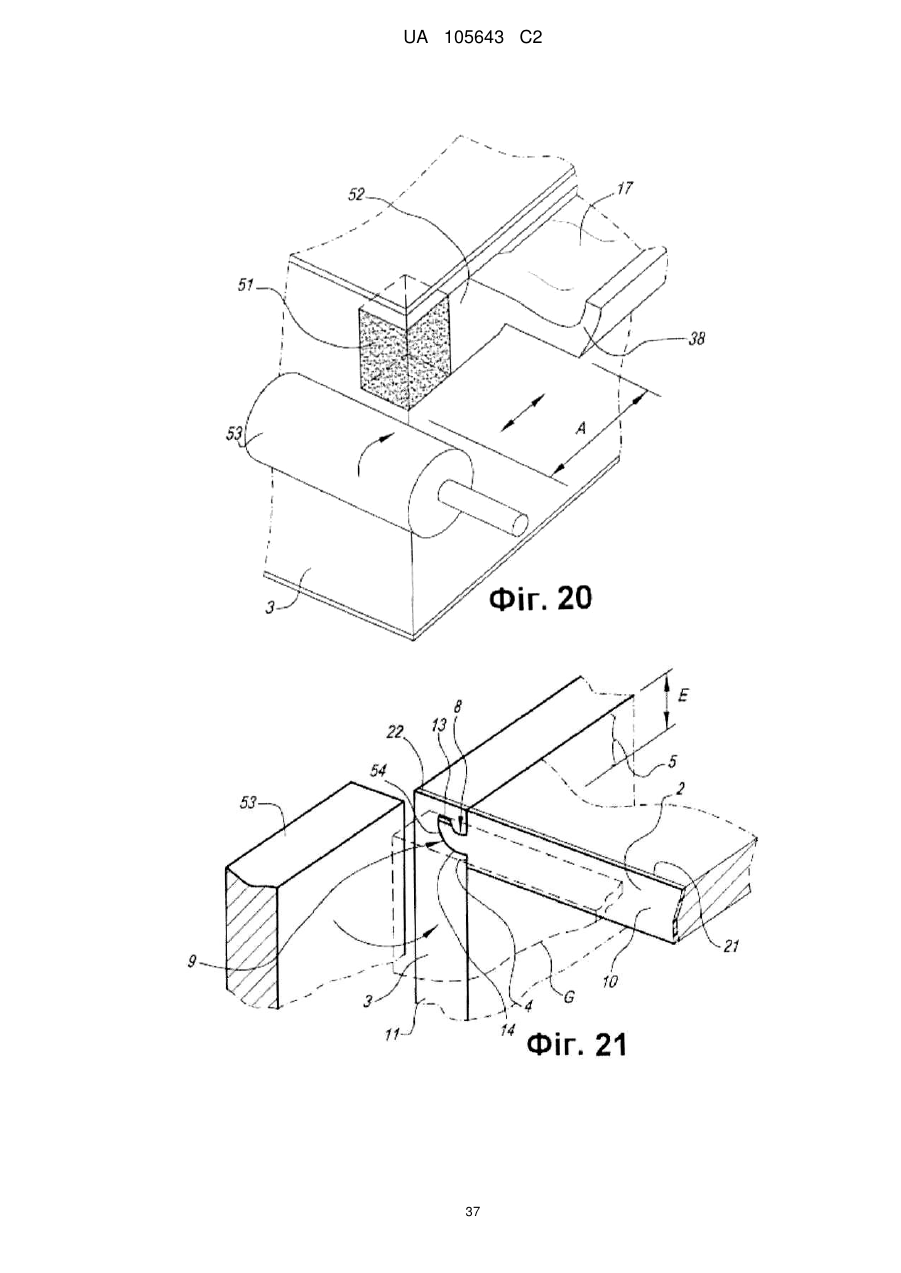

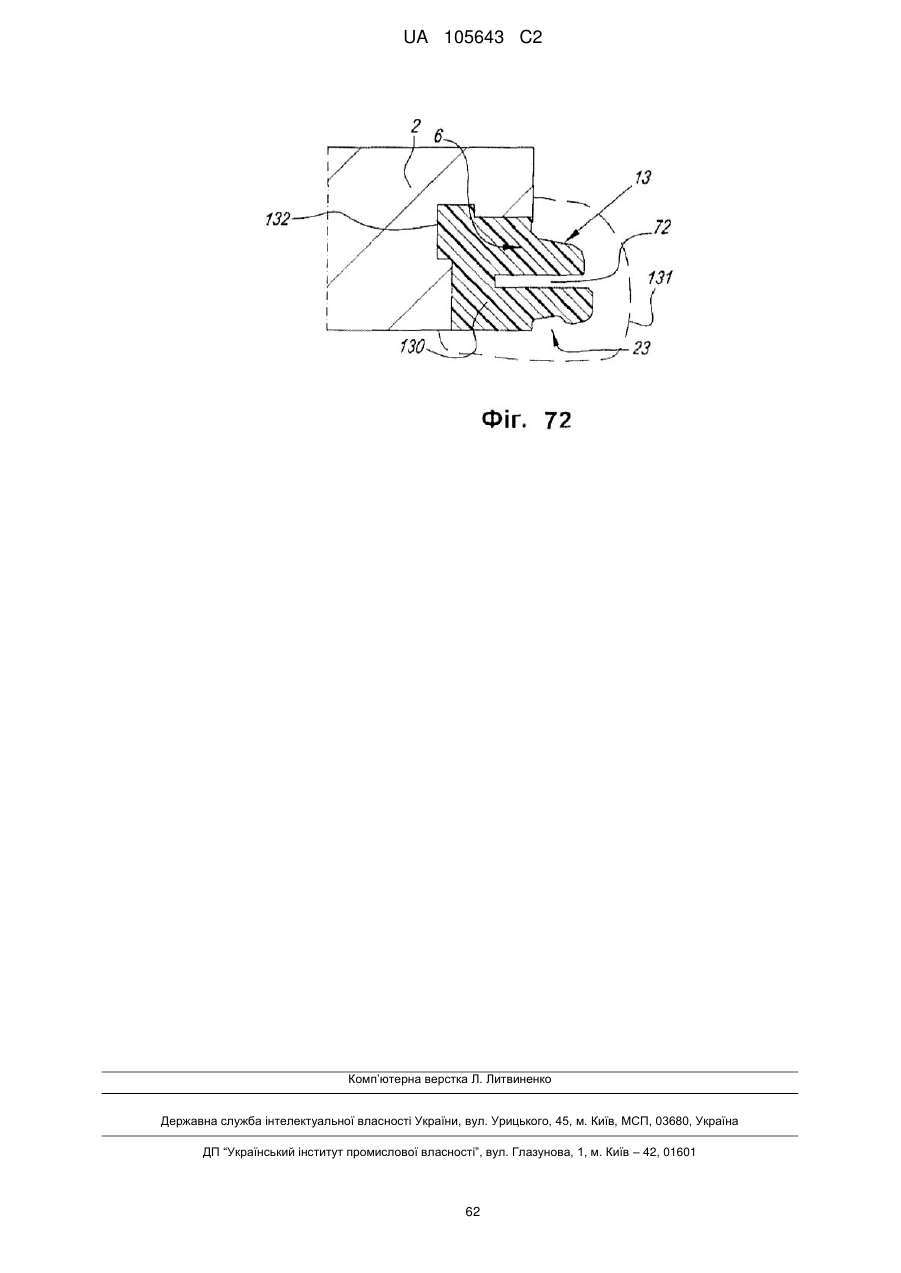

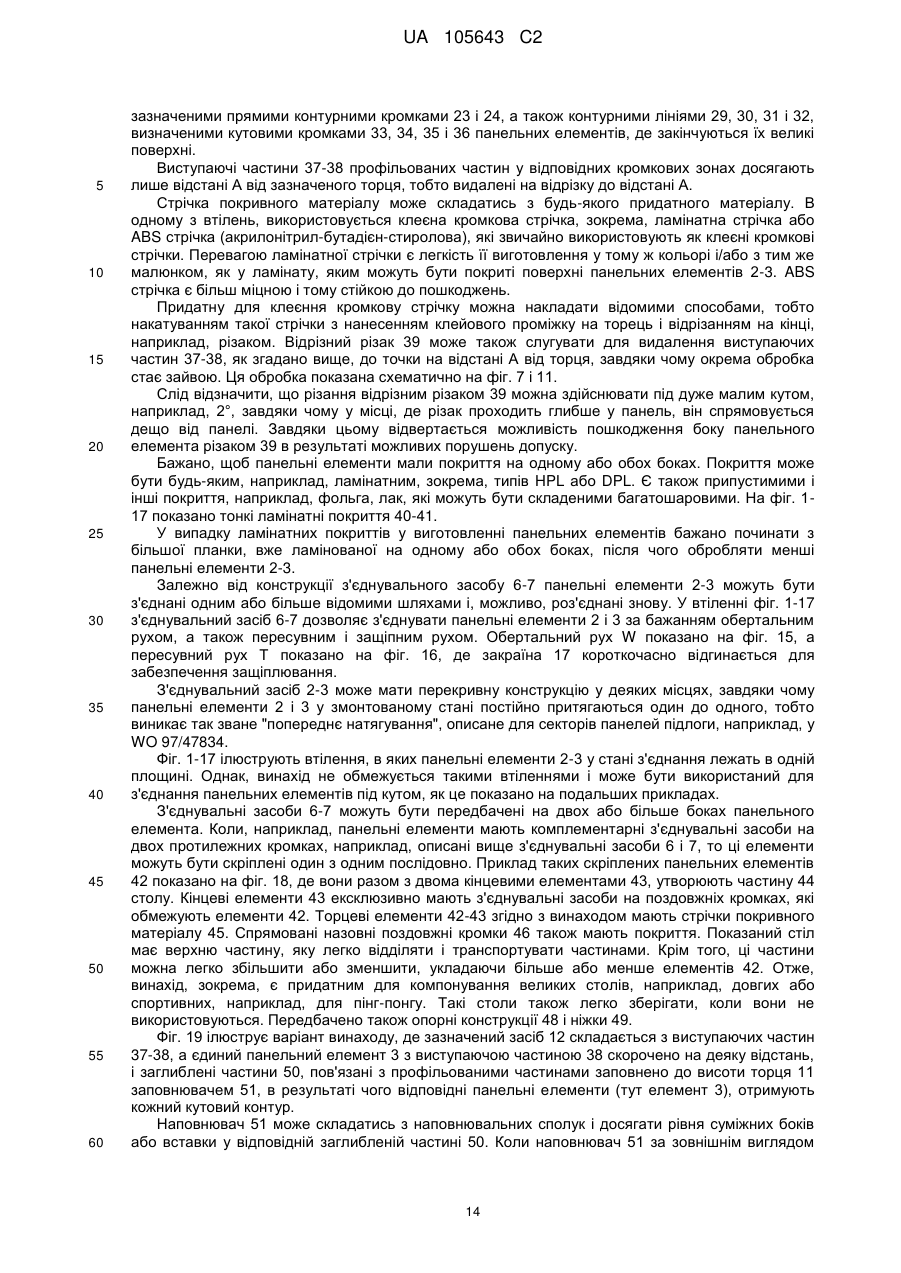

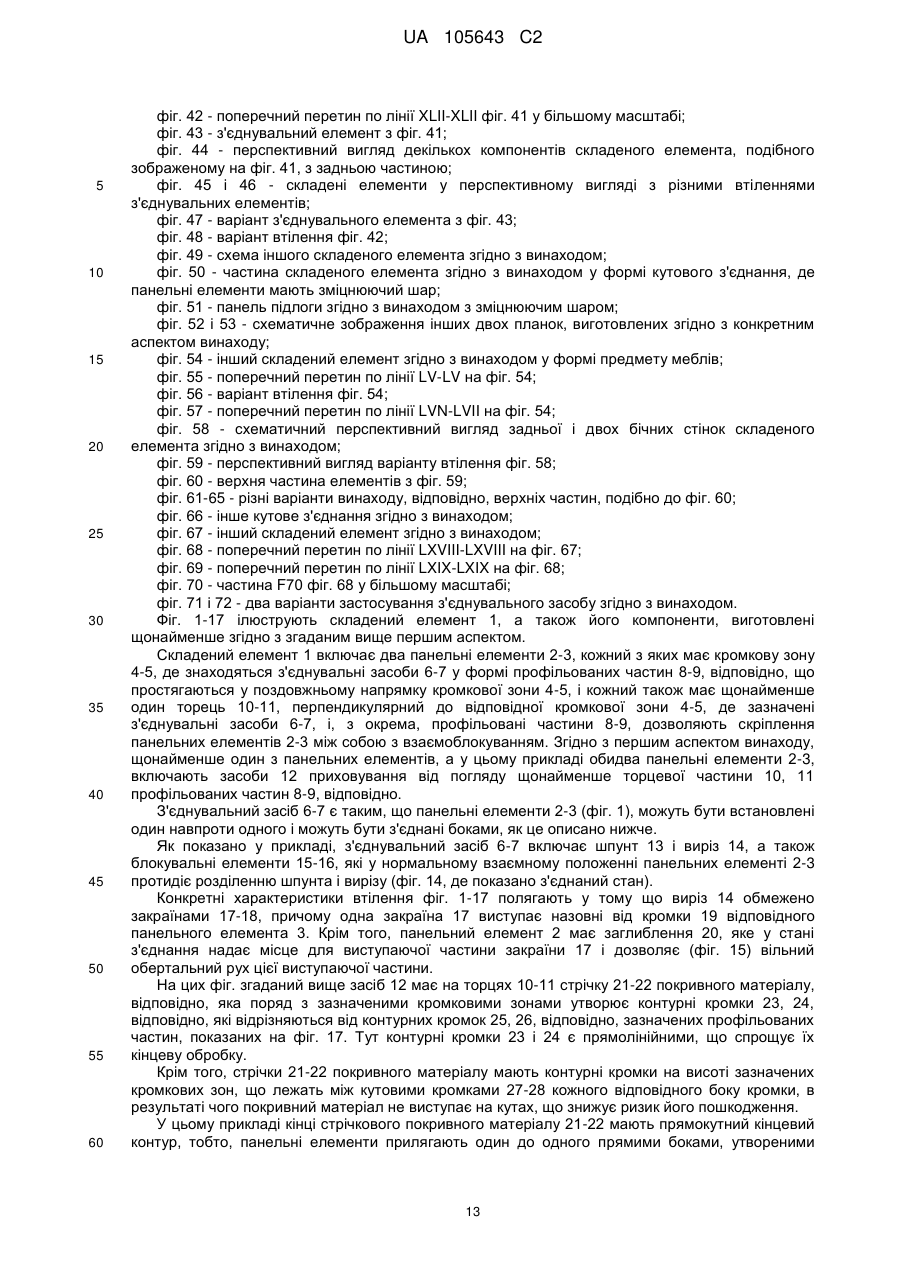

який відрізняється тим, що щонайменше один з панельних елементів (2, 3) включає засоби (12), що залишають поза полем зору на торцях (10, 11) щонайменше частини профільованих частин (8, 9) у відповідній кромковій зоні (4, 5), і тим, що засоби (12) складаються із стрічки покривного матеріалу (21, 22, 45), накладеної на торці (10, 11), яка поблизу кромкової зони (4, 5) утворює контурну кромку (23, 24), відмінну від контурних кромок (25, 26) профільованих частин (8, 9), та стрічку накладено на торець так, що вона є частиною відповідного панельного елемента вже перед тим як його з'єднують з іншим панельним елементом.

2. Складений елемент за п. 1, який відрізняється тим, що стрічка покривного матеріалу (21, 22, 45) поблизу кромкової зони (4, 5) має прямолінійну контурну кромку (23, 24).

3. Складений елемент за п. 1 або 2, який відрізняється тим, що стрічка покривного матеріалу (21, 22, 45) у місці кромкової зони (4, 5) має контурну кромку (23, 24), яка, якщо кромкова зона (4, 5) знаходиться на поверхні панельного елемента, розташовується суттєво у площині цієї поверхні, а якщо кромкова зона (4, 5) знаходиться на бічній кромці, то суттєво простягається між кутовими кромками цієї бічної кромки.

4. Складений елемент за будь-яким з попередніх пунктів, який відрізняється тим, що стрічка покривного матеріалу (21, 22) складається із зчепленої з нею кромкової стрічки, зокрема, ламінатної стрічки або акрилонітрилбутадіенстирольної стрічки.

5. Складений елемент за будь-яким з попередніх пунктів, який відрізняється тим, що засоби (12) виконано таким чином, що у стані з'єднання панельних елементів (2, 3, 42, 43) обидві профільовані частини (8, 9) залишаються поза полем зору на торці.

6. Складений елемент за п. 5, який відрізняється тим, що панельні елементи (2, 3, 42, 43) у місці їх з'єднання один з одним мають торці з прямокутним кінцевим контуром, зокрема таким, що утворюється, коли панельні елементи прилягають один до одного прямими боками.

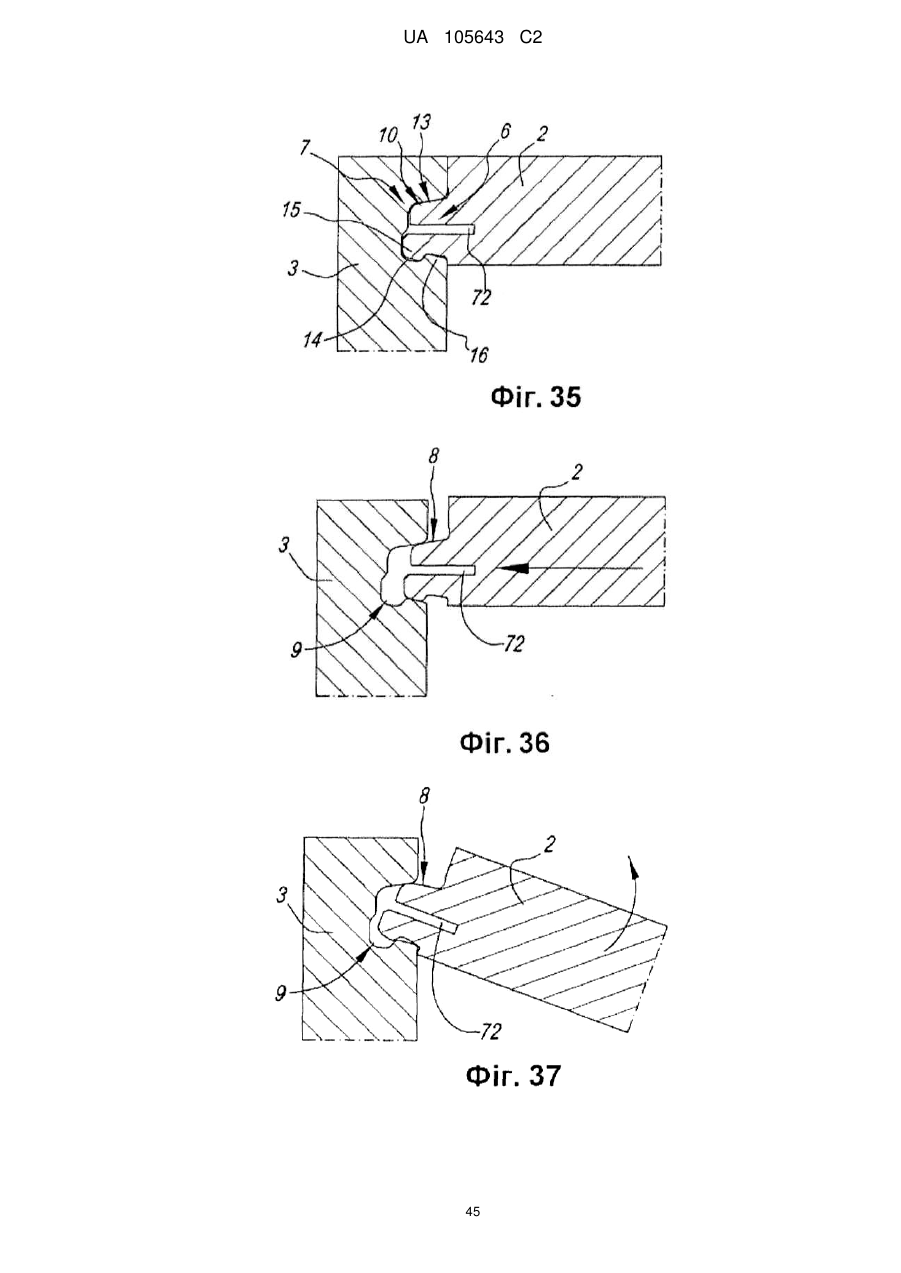

7. Складений елемент за будь-яким з попередніх пунктів, який відрізняється тим, що з'єднувальні засоби (6, 7) включають шпунт (13) і виріз (14), а також блокувальні елементи (15, 16), як у нормальному робочому положенні панельних елементів (2, 3) протидіють розділенню шпунта (13) і вирізу (14).

8. Складений елемент за будь-яким з попередніх пунктів, який відрізняється тим, що у нормальному робочому стані (13) два панельних елементи (2, 3) з'єднано один з одним під кутом, зокрема під кутом 90º.

9. Складений елемент за п. 8, який відрізняється тим, що щонайменше два панельні елементи (2, 3) складаються з матеріалу планки і з'єднані під кутом, і з'єднувальні засоби (6, 7) включають шпунт (13) і виріз (14), які по суті виконано як профільовані частини (8, 9) у матеріалі самої планки, де шпунт (13) має перший бік (69) і протилежний другий бік (70), а з'єднувальні засоби (б, 7) додатково включають блокувальні елементи (15, 16), які у стані з′єднання (13) відвертають розходження шпунта (13) і вирізу (14).

10. Складений елемент за п. 9, який відрізняється тим, що з'єднувальні засоби (6, 7) мають одну або більше таких характеристик:

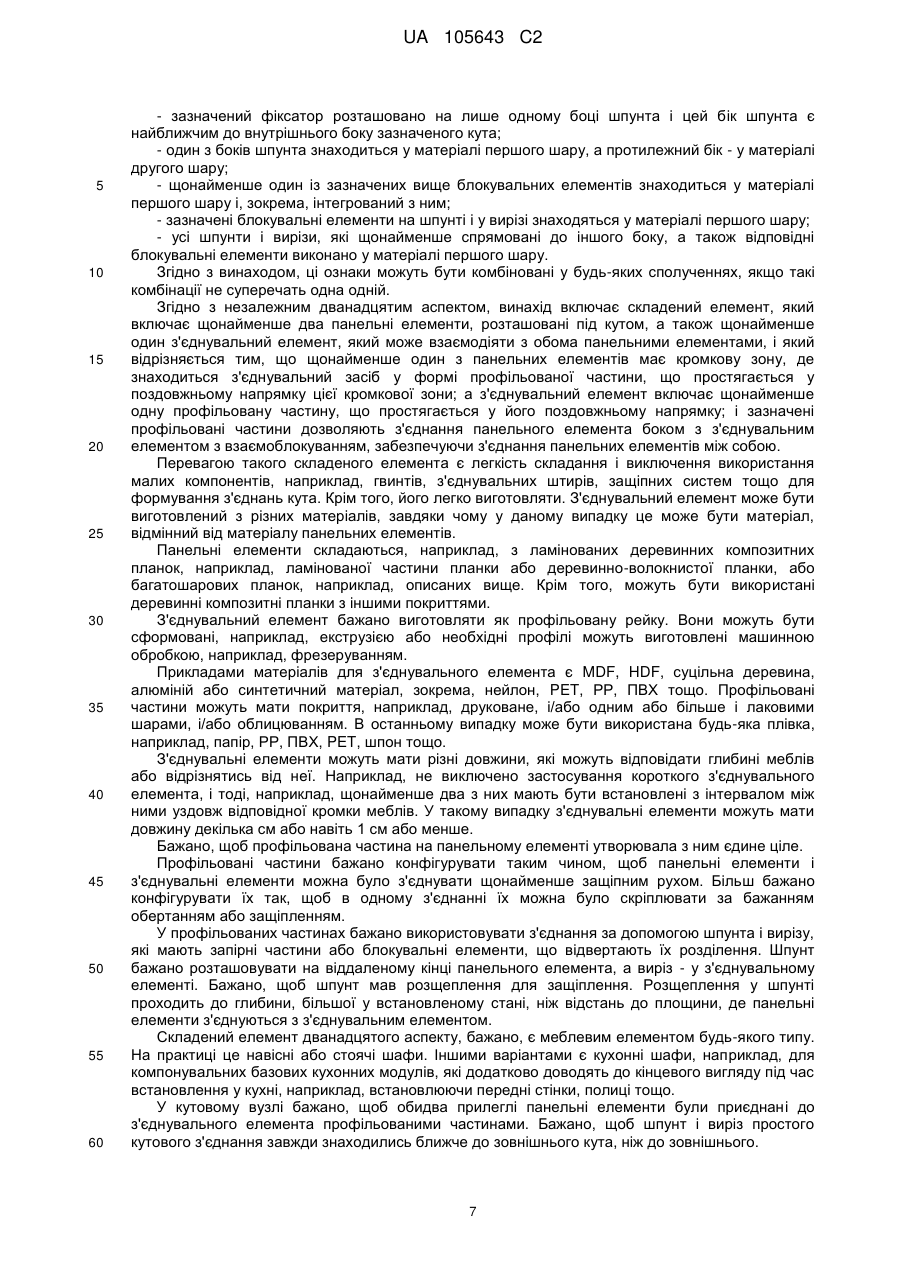

- блокувальні елементи (15, 16) використовуються лише на одному боці (69) шпунта (13), а інший бік (70) не має блокувальних елементів;

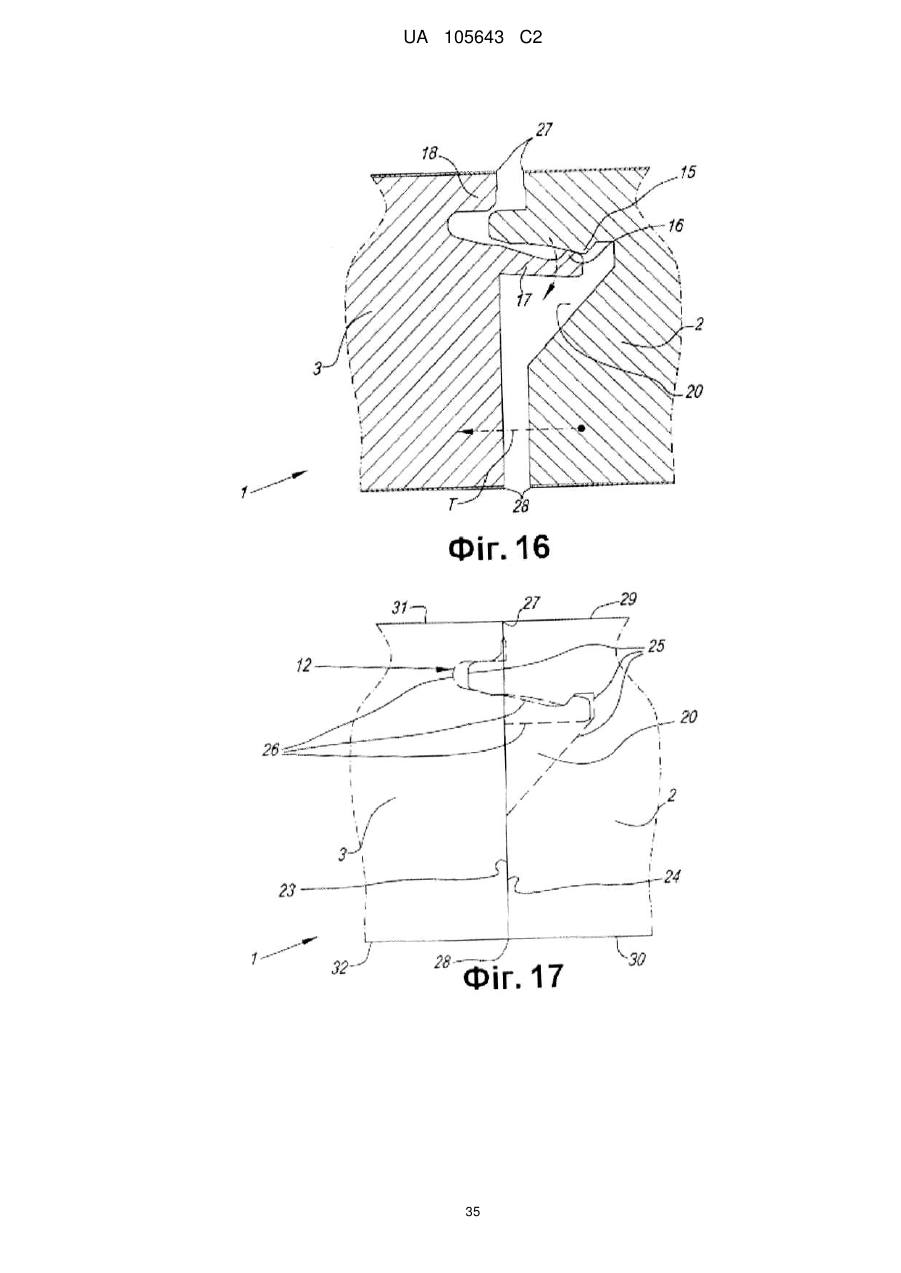

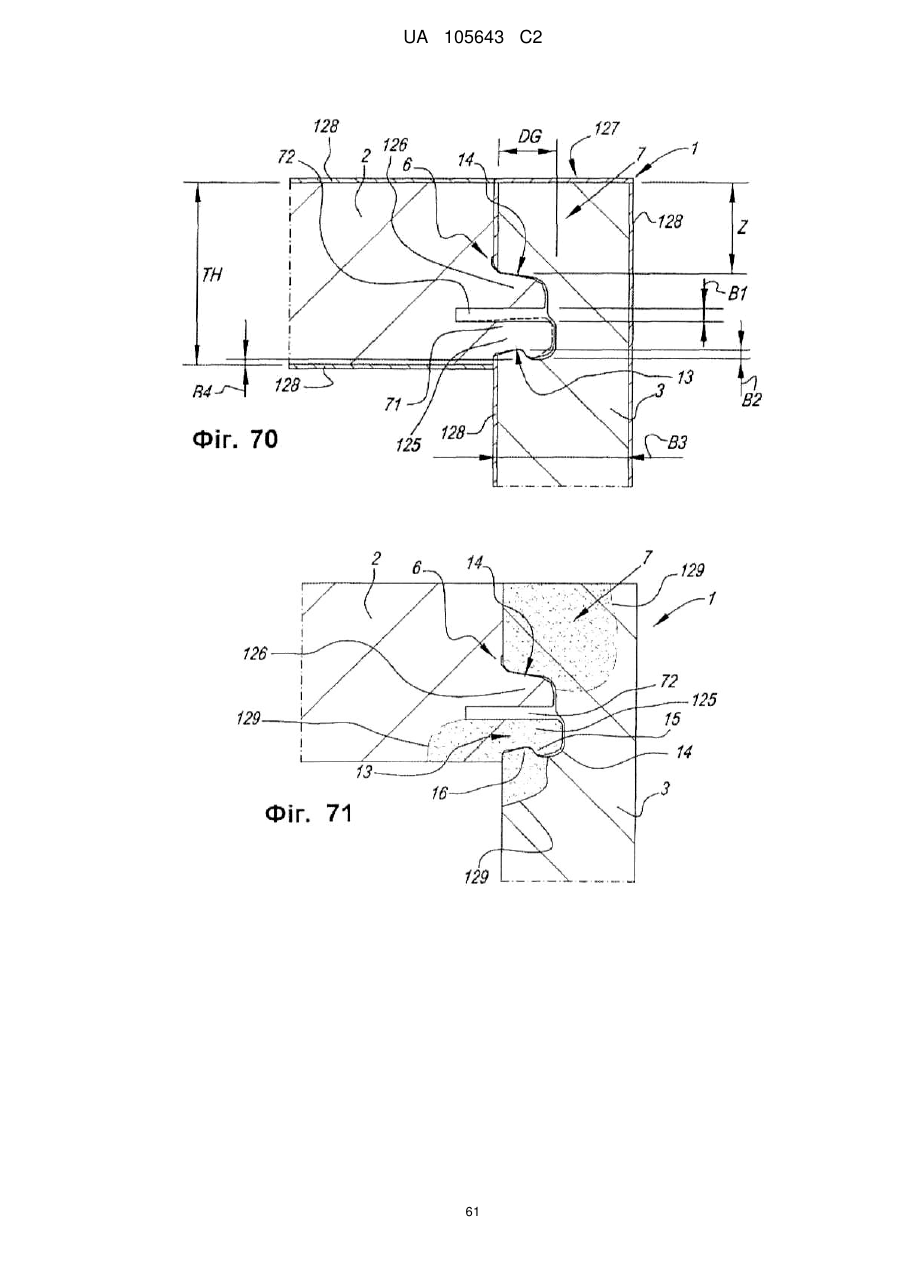

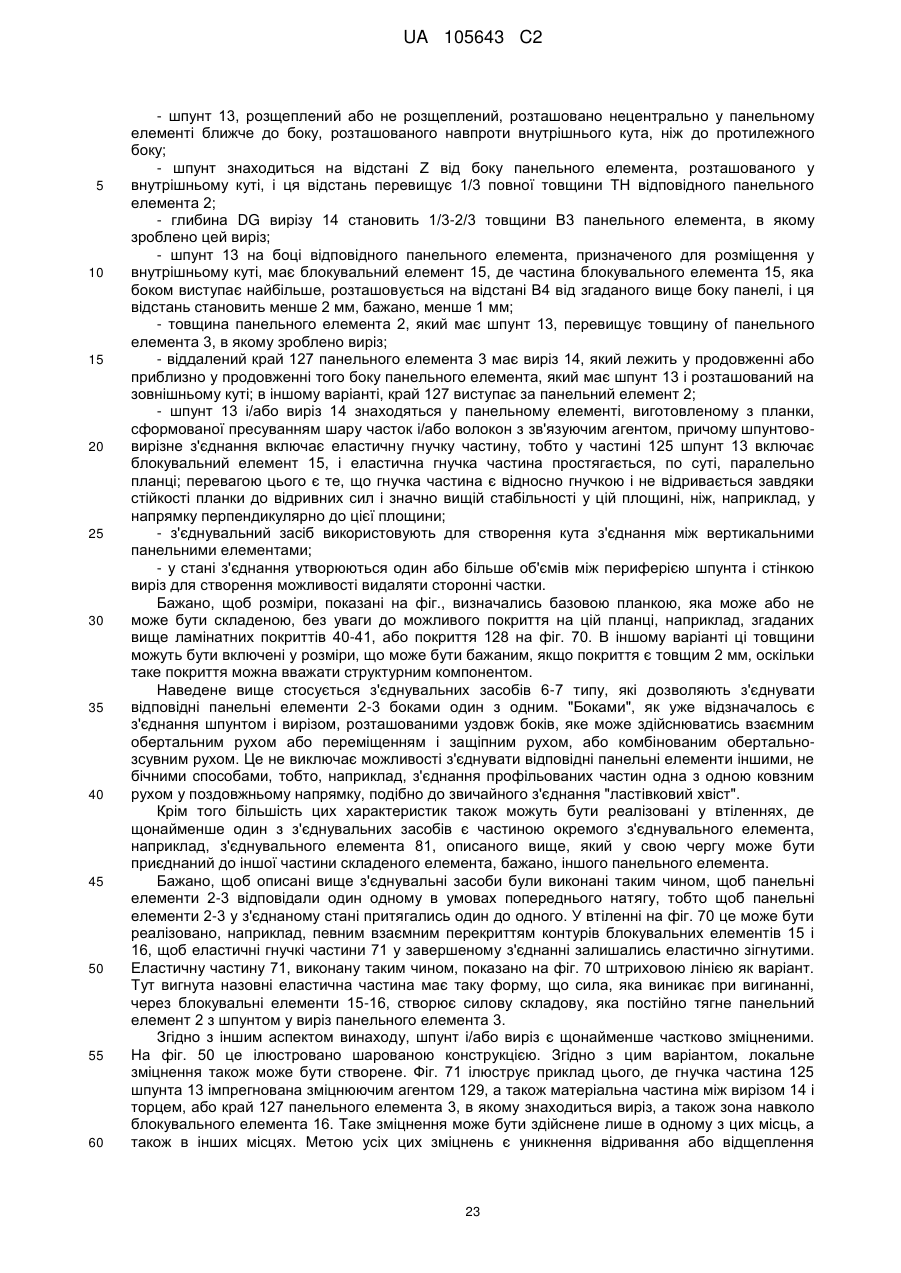

- фіксатор складається із щонайменше однієї запірної частини (15) на шпунті (13) і щонайменше однієї взаємодіючої з нею запірної частини (16) у вирізі (14), причому блокувальний елемент (15) знаходиться на шпунті (13 ) на еластичній гнучкій частині (71) шпунта, яка утворює бік (69) шпунта (13);

- у дистальному напрямку еластична гнучка частина (71) шпунта виступає далі, за решту шпунта;

- еластична частина (71) відокремлена від решти шпунта (13) прорізом (72);

- блокувальні елементи (16, 17) розташовано лише на одному боці шпунта (13), тобто на боці (69) шпунта, ближчому до внутрішнього боку кута.

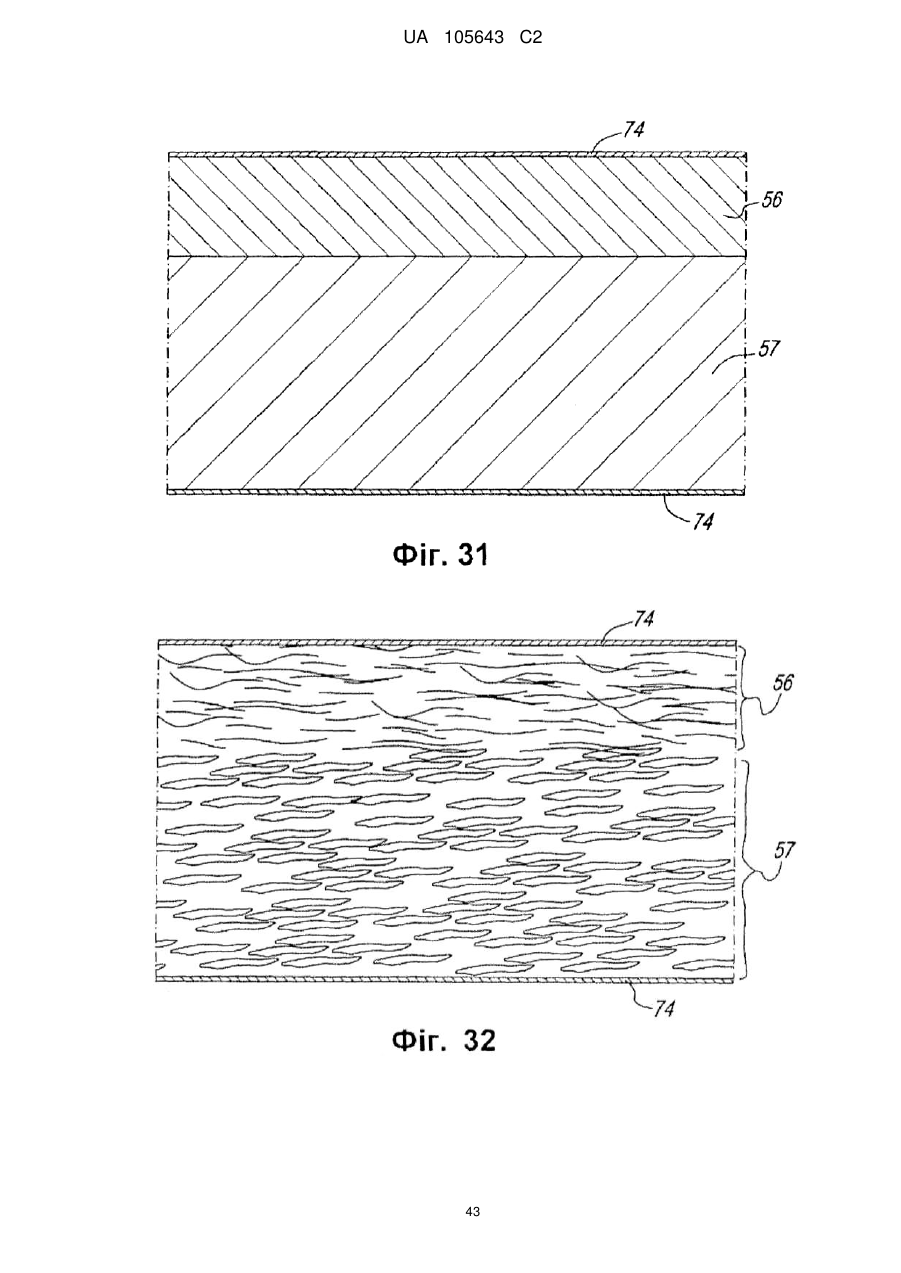

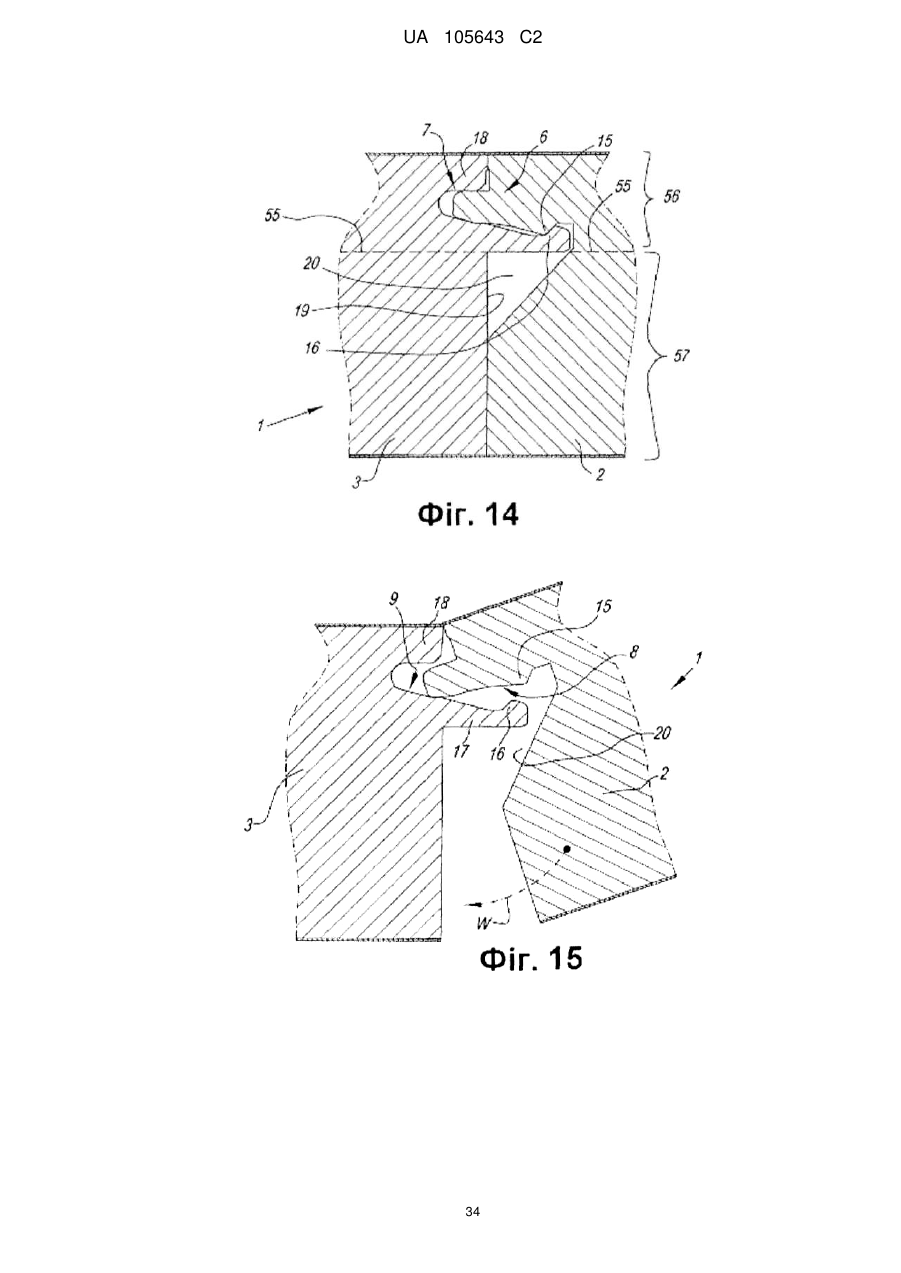

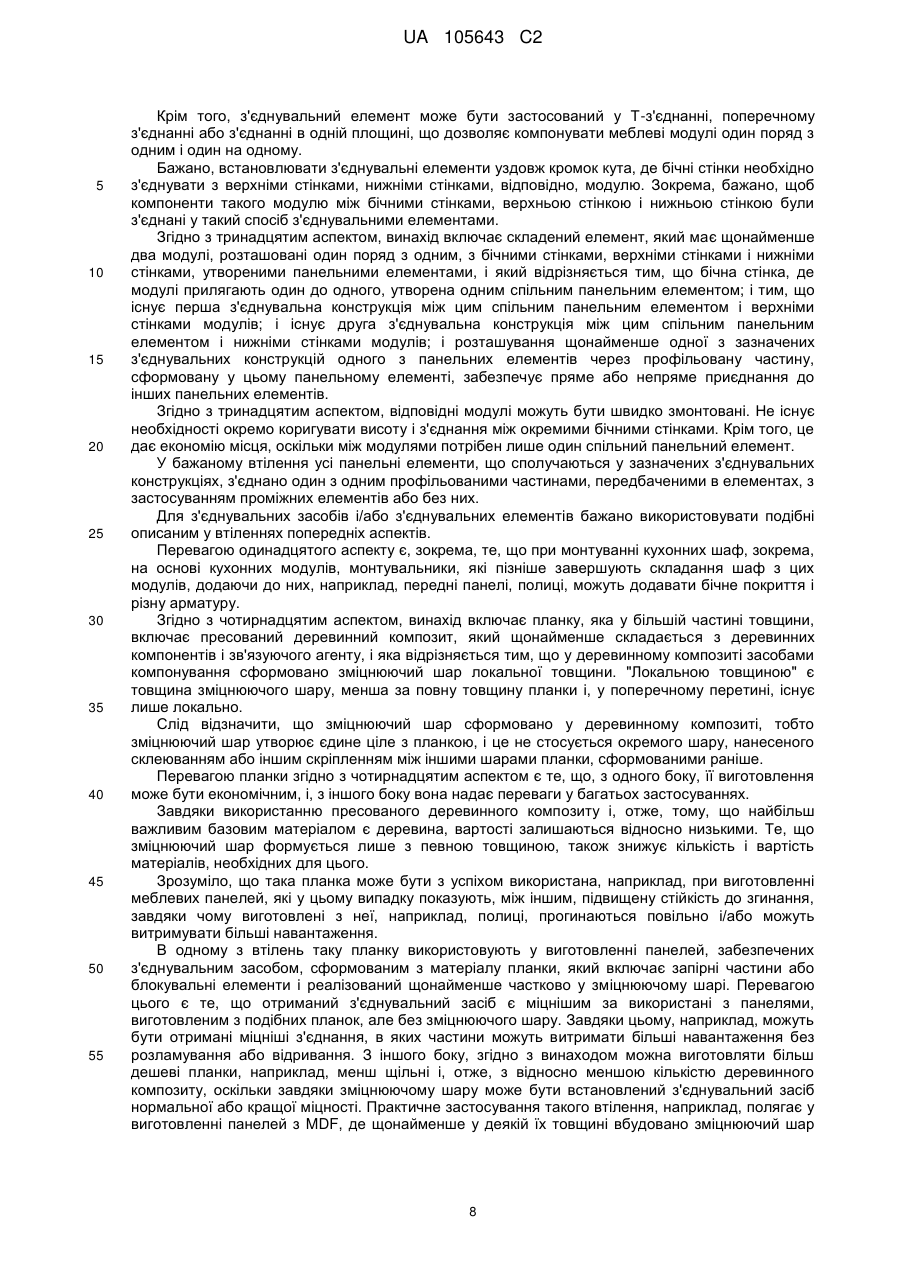

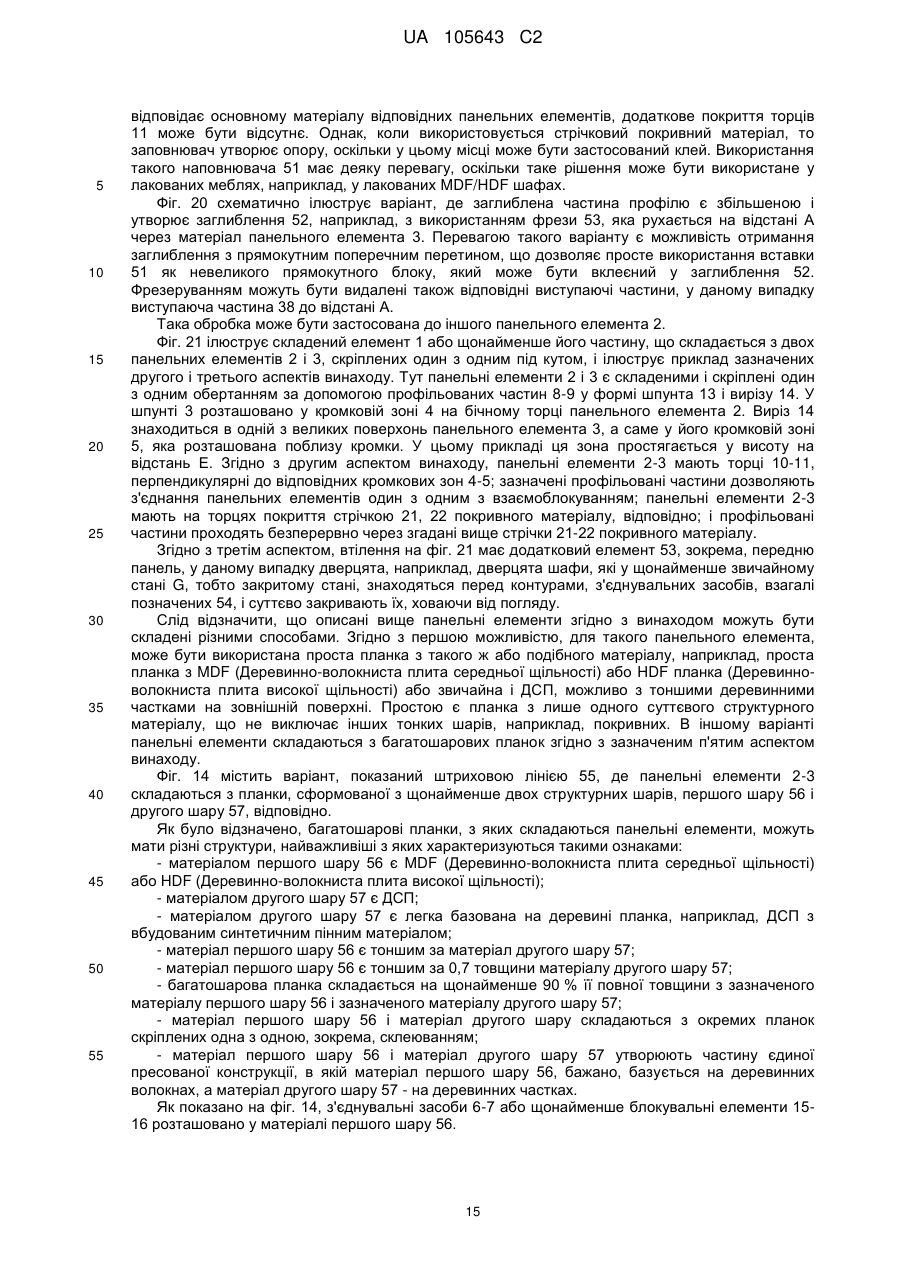

11. Складений елемент за п. 9 або 10, який відрізняється тим, що панельні елементи (2, 3) складаються із щонайменше двох структурних шарів матеріалу - відповідно першого шару (56) матеріалу і другого шару (57) матеріалу, і цей складений елемент (1) додатково має будь-яку з таких характеристик:

- шпунт (13) має бік (69), розташований у матеріалі першого шару (56), і протилежний бік (70), розташований у матеріалі другого шару (57);

- матеріал першого шару (56) має тоншу структуру, ніж матеріал другого шару (57), причому щонайменше один з блокувальних елементів (15, 16) знаходиться у матеріалі першого шару (56) і виготовлений як одне ціле з ним;

- матеріал першого шару (56) має тоншу структуру, ніж матеріал другого шару (57), і обидва блокувальні елементи (15, 16), тобто на шпунті (13), а також у вирізі (14), знаходяться у матеріалі першого шару (56) відповідного панельного елемента.

12. Складений елемент за будь-яким з пп. 9-11, який відрізняється тим, що панельні елементи (2, 3) на зовнішньому боці кута, утвореного ними, прилягають один до одного впотай, завдяки чому відповідний кут не має виступаючих частин панелі.

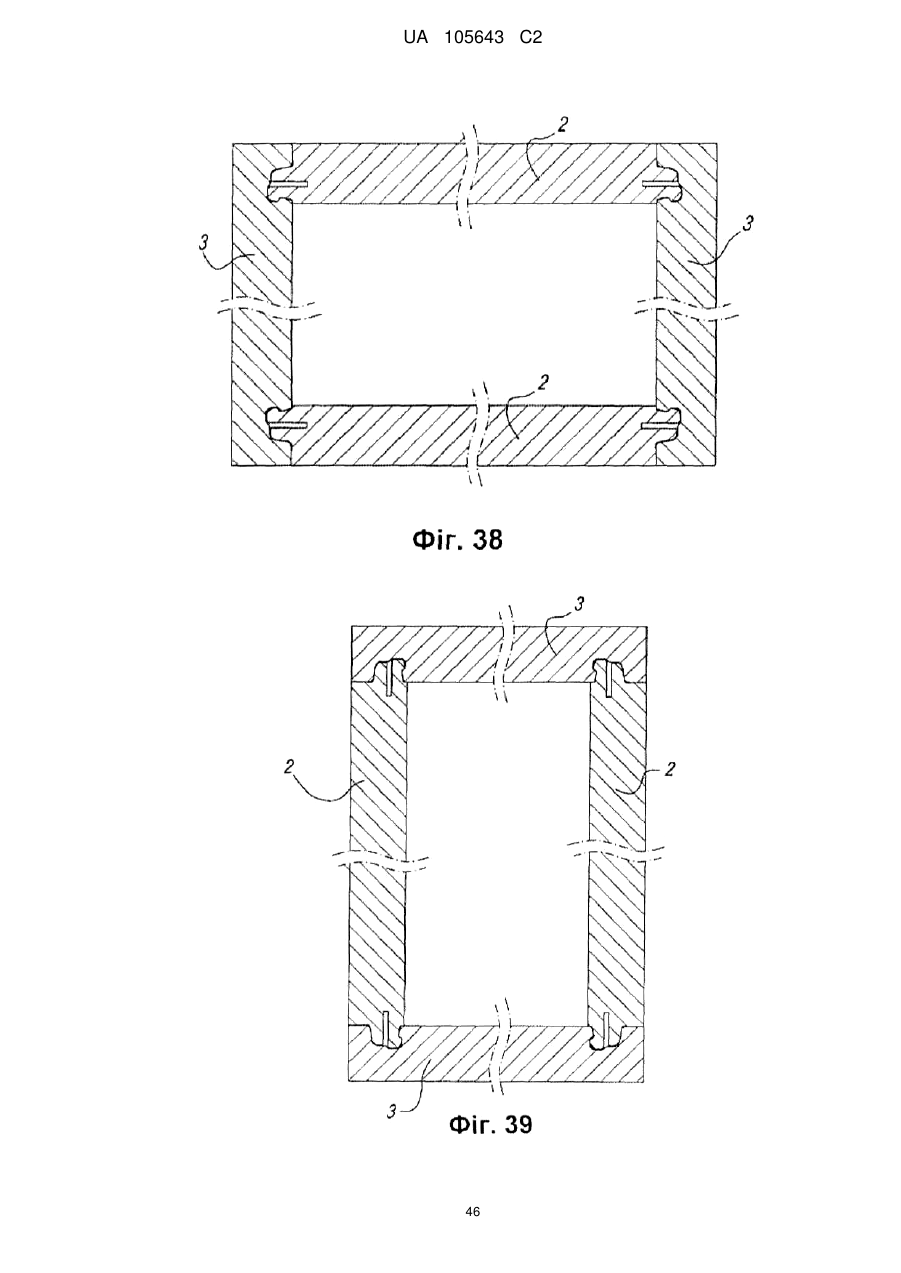

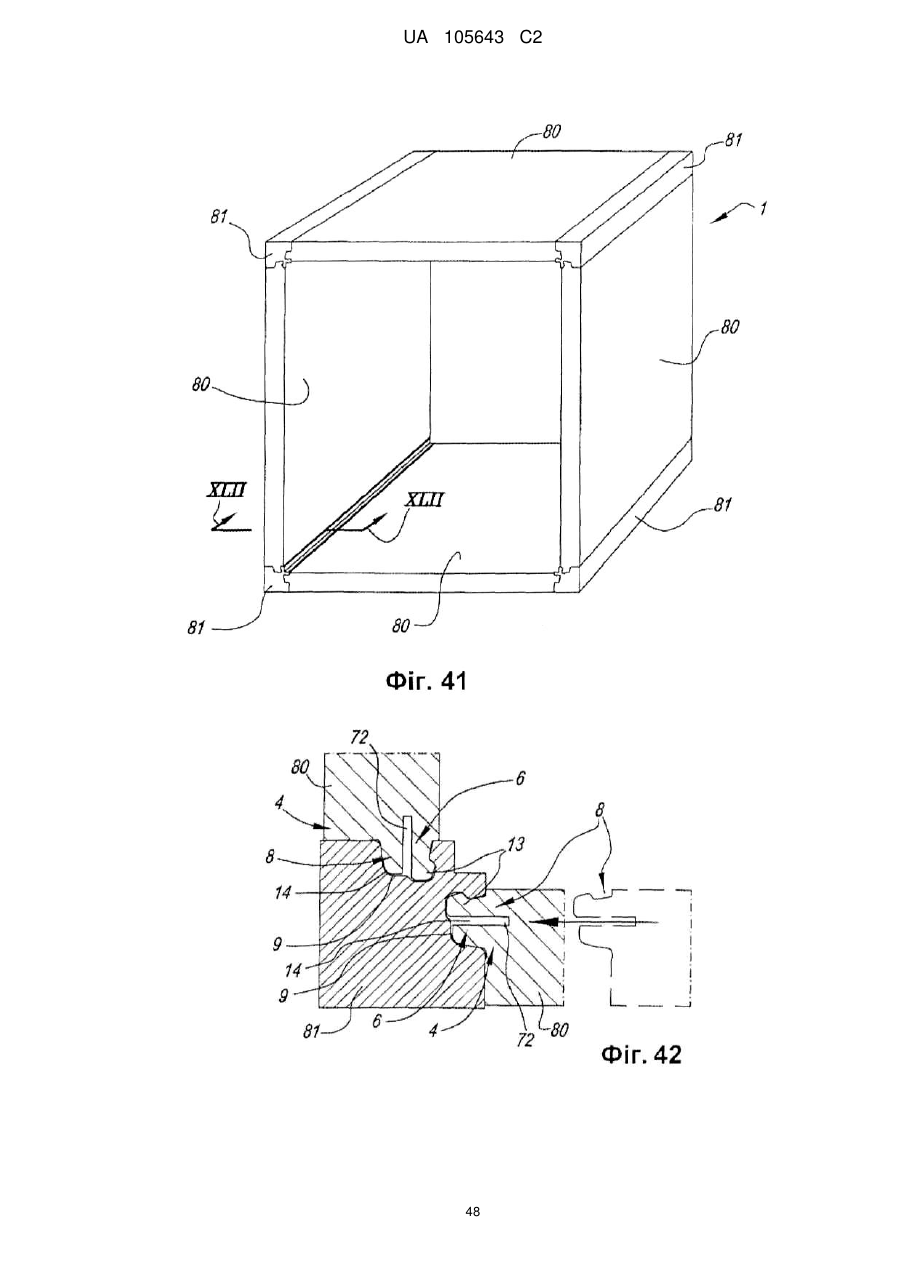

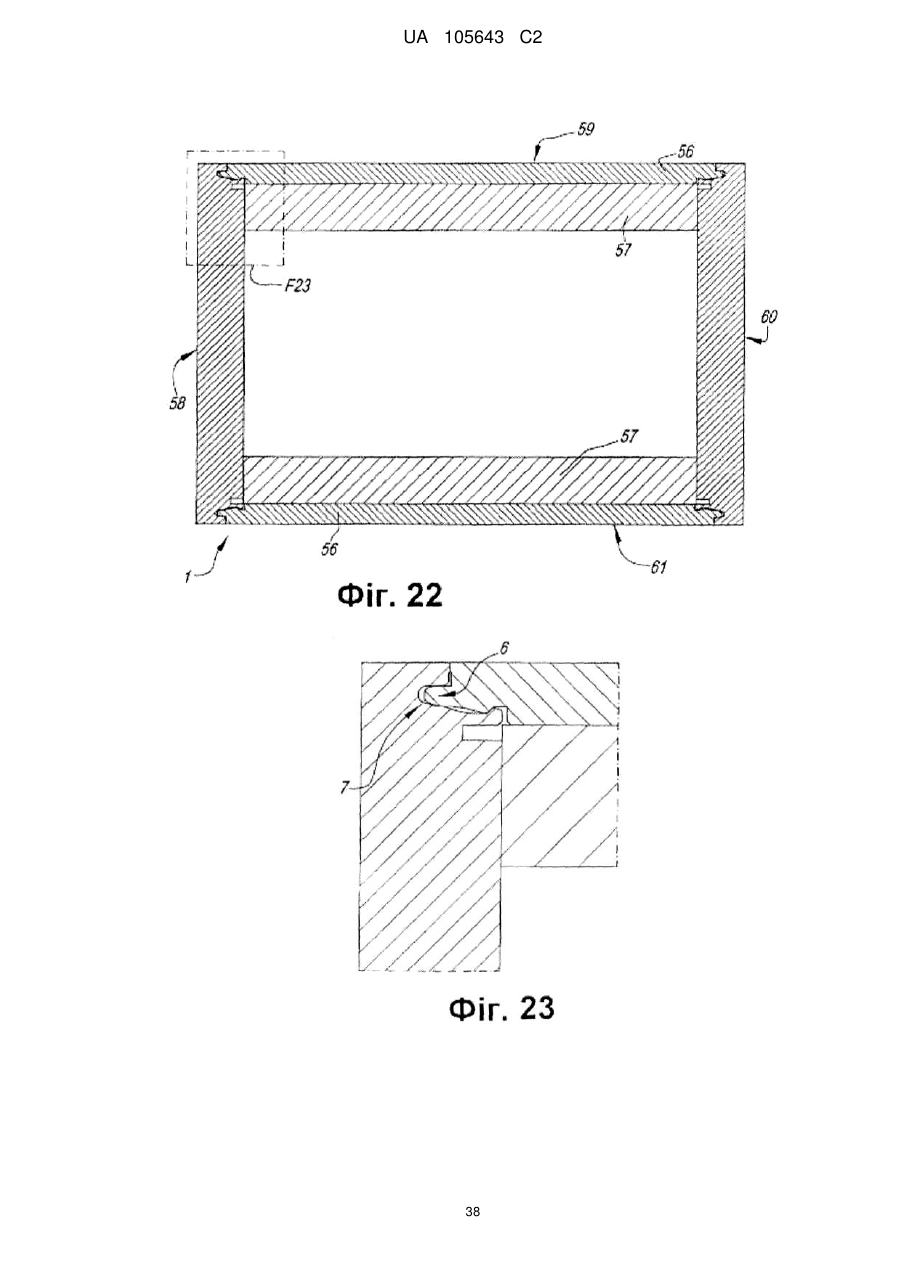

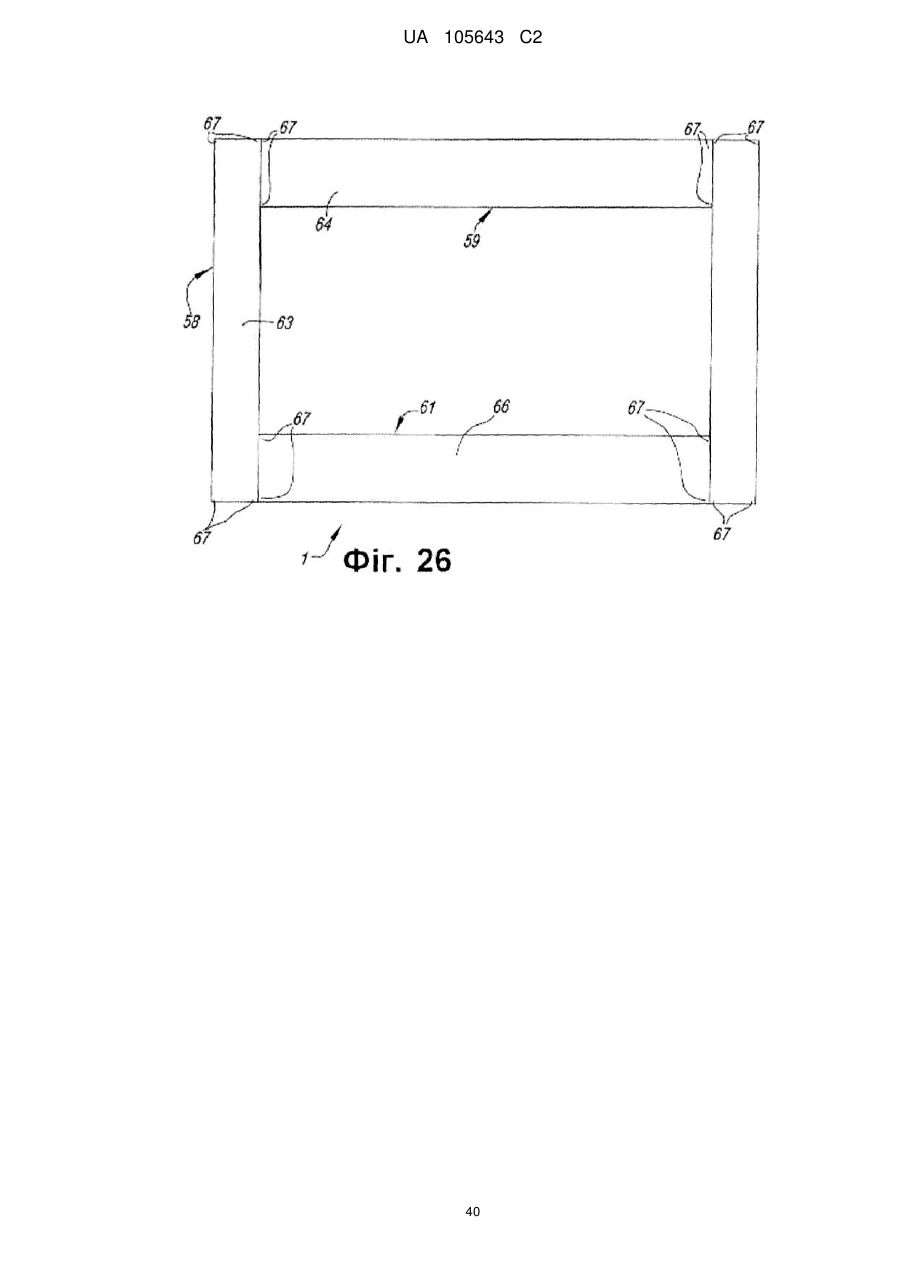

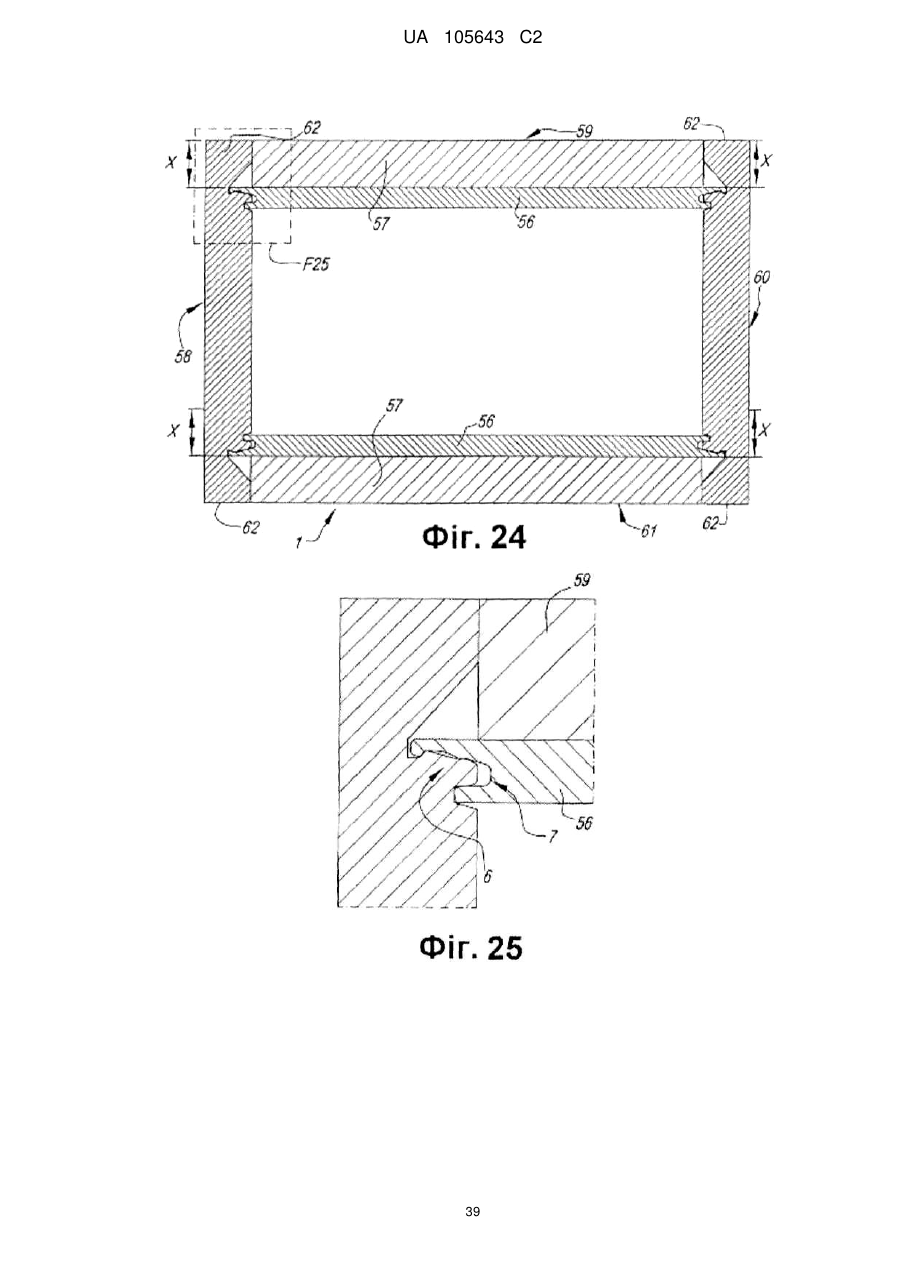

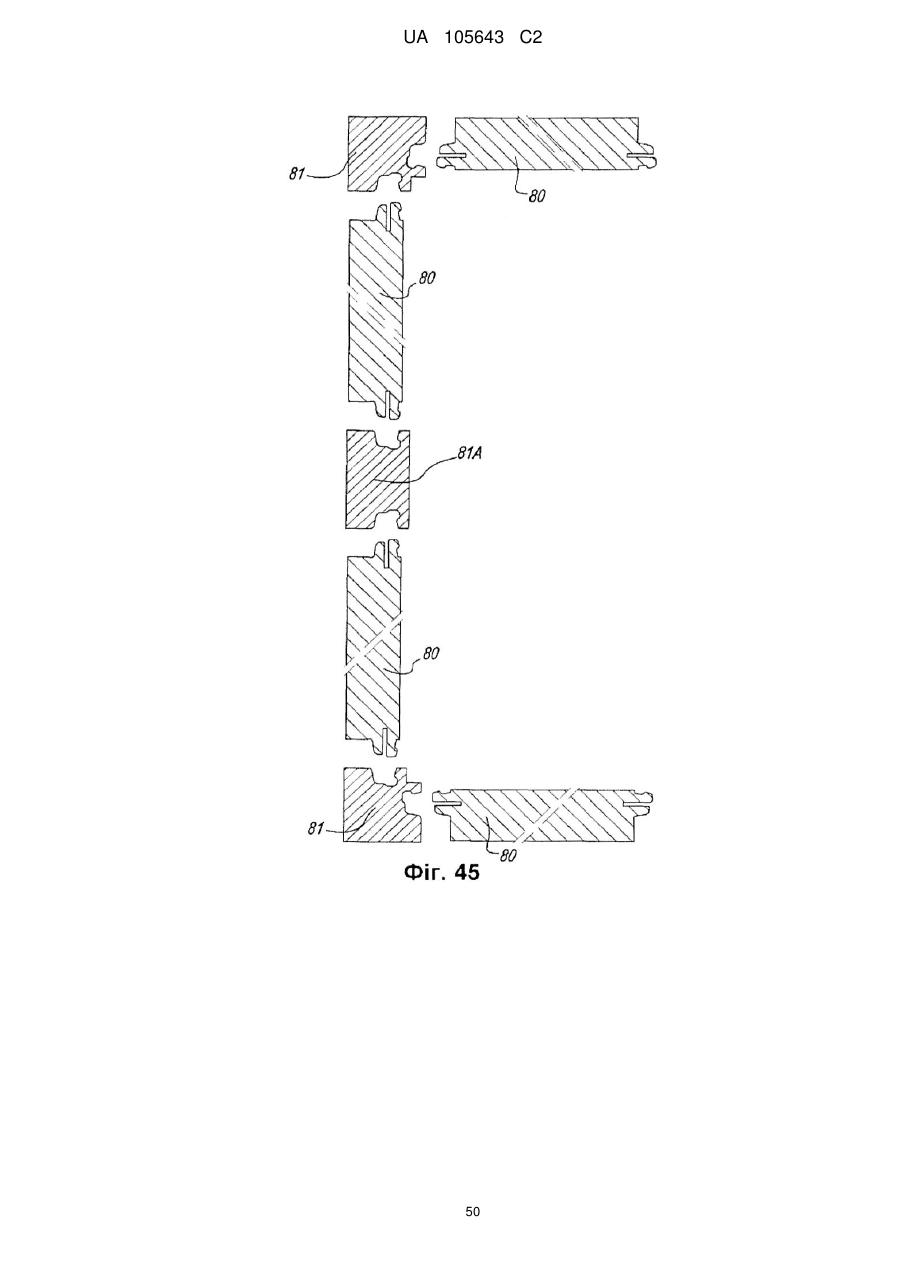

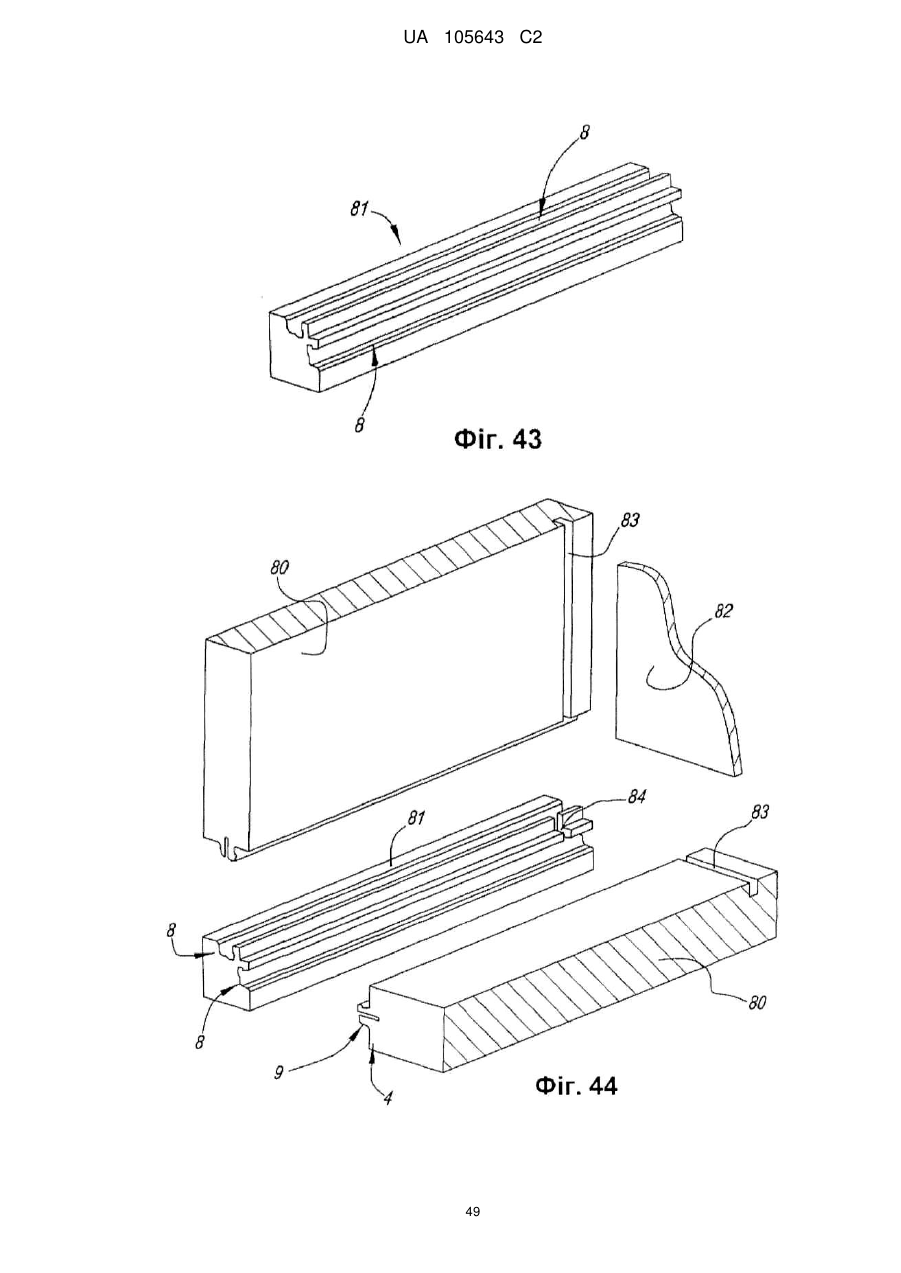

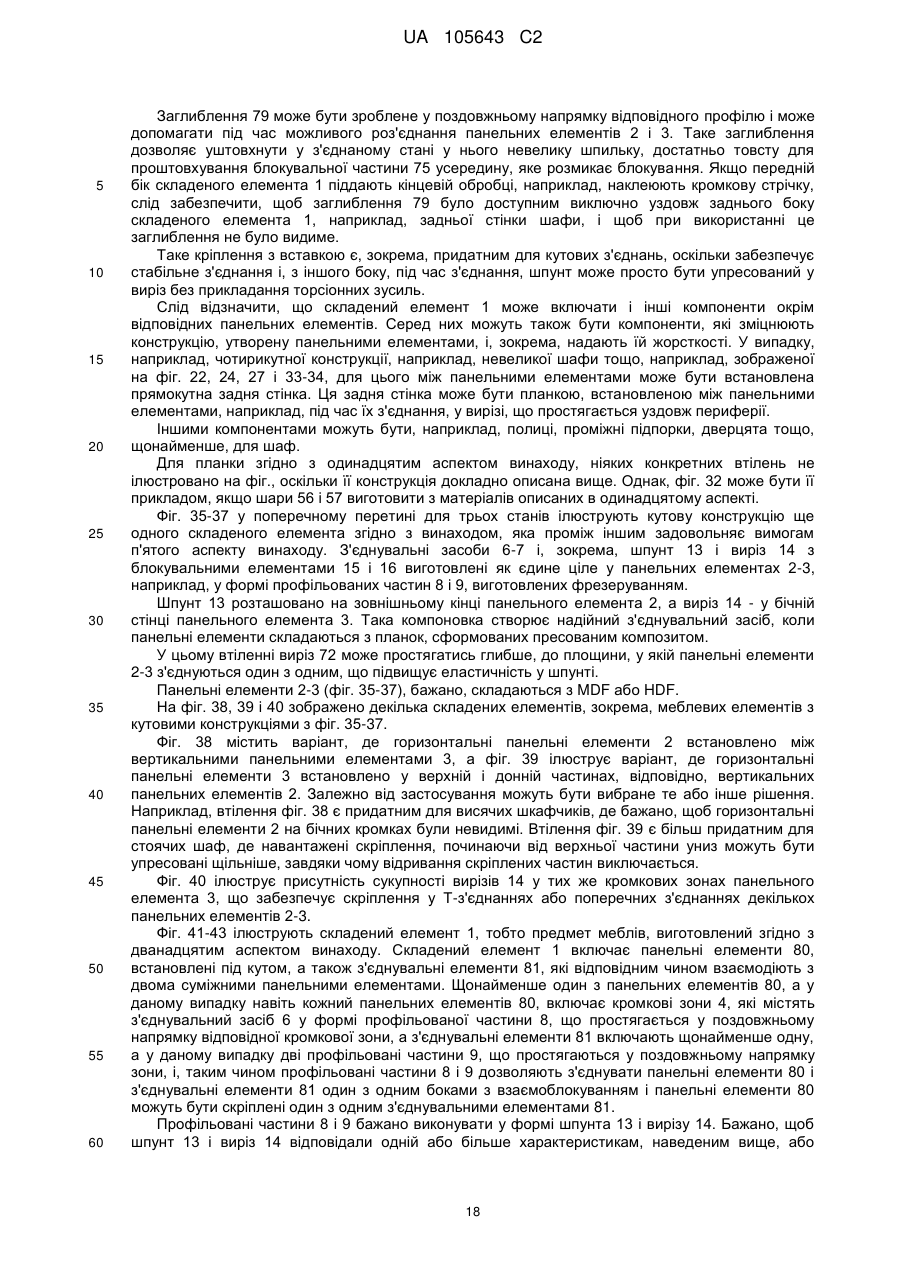

13. Складений елемент, виконаний за будь-яким з попередніх пунктів, що щонайменше частково складається з таких панельних елементів (58, 59, 60, 61), які повністю оточують об'єм, який відрізняється тим, що панельні елементи (58, 59, 60, 61) з'єднано один з одним так, що повністю оточують цей об'єм, за допомогою з'єднувальних засобів (6, 7) у формі профільованих частин (8, 9), які, як вже зазначено, уведено у кромки панельних елементів, і профільовані частини дозволяють бічне з'єднання усіх цих панельних елементів (58, 59, 60, 61) один з одним.

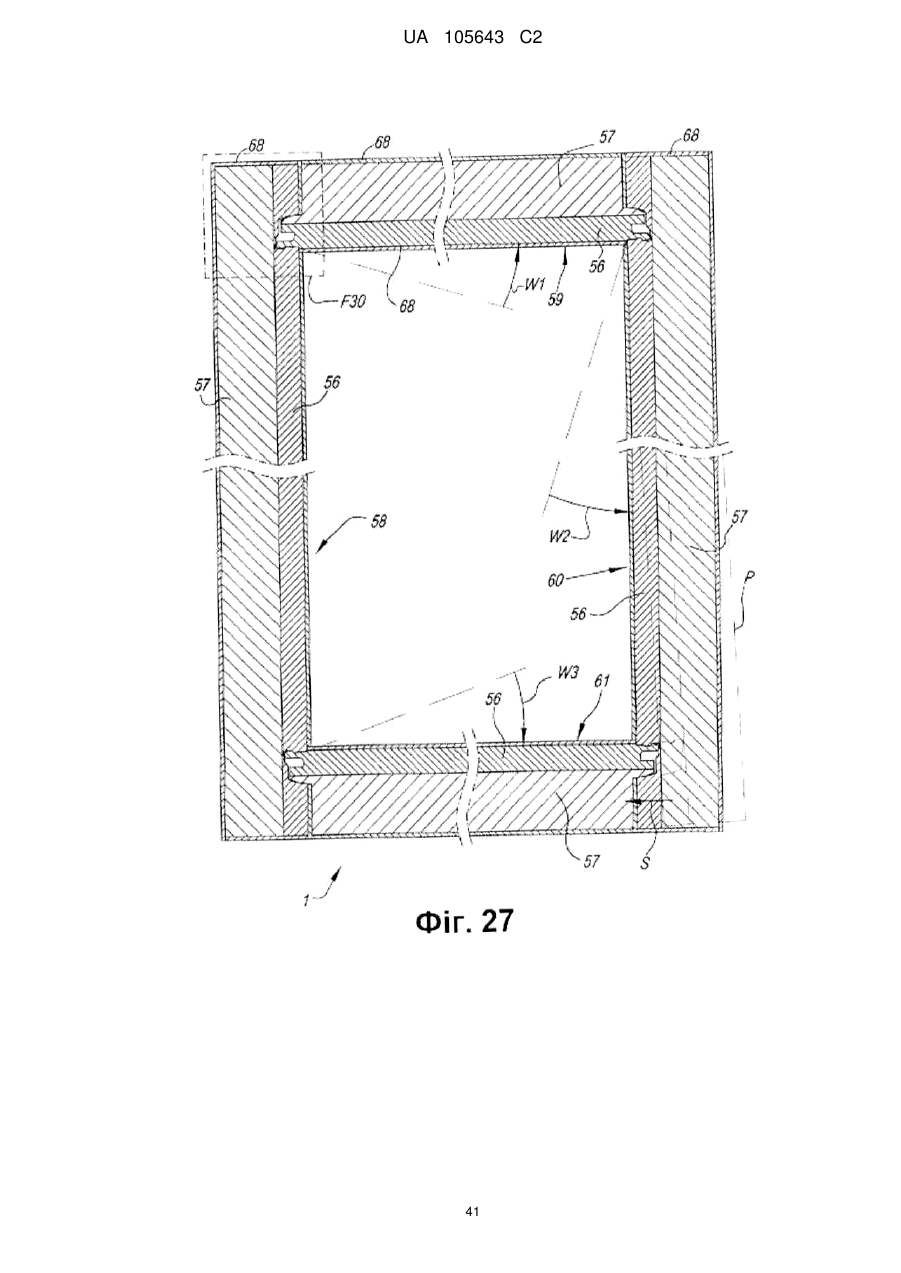

14. Складений елемент за п. 13, який відрізняється тим, що об'єм оточено чотирма панельними елементами (58, 59, 60, 61), які з'єднано боками один з одним з'єднувальними засобами (6, 7) у формі профільованих частин (8, 9), які уведено у кромки цих елементів з утворенням чотирикутного елемента.

15. Складений елемент за п. 14, який відрізняється тим, що чотири панельні елементи (58, 59, 60, 61) включають профільовані частини (8, 9), які конфігуровано для з'єднання чотирьох панельних елементів (58, 59, 60, 61) один з одним у щонайменше один з таких способів:

- панельні елементи (58, 59, 60, 61) можуть бути з'єднані один з одним у трьох з чотирьох кутів щонайменше обертальним рухом, а панельні елементи, суміжні один з одним у четвертому куті, можуть бути з'єднані один з одним боками щонайменше защіпним рухом;

- панельні елементи (58, 59, 60, 61) можуть бути з'єднані один з одним боками в усіх чотирьох кутах защіпним рухом;

- три з чотирьох панельних елементів можуть бути з'єднані один з одним щонайменше у двох суміжних кутах обертальним рухом, а четвертий панельний елемент може бути приєднаний, зокрема, між іншими панельними елементами щонайменше защіпним рухом.

16. Складений елемент, виконаний за п. 8 у формі елемента меблів, та який включає щонайменше два панельні елементи (2, 3), який відрізняється тим, що їх з'єднано з'єднувальними засобами (6, 7) із застосуванням блокувального елемента (16), виконаного як вставка у кромці одного з панельних елементів (2, 3).

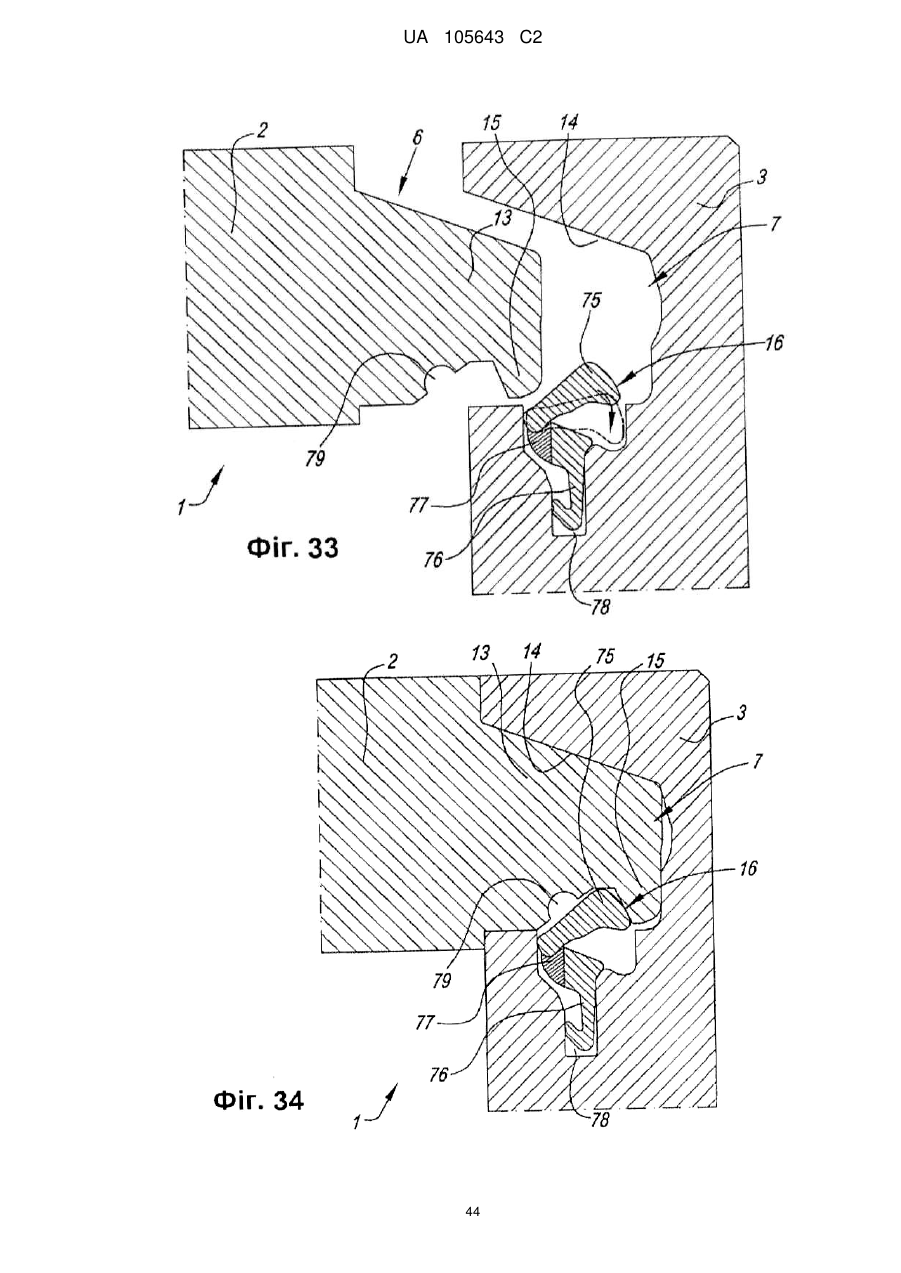

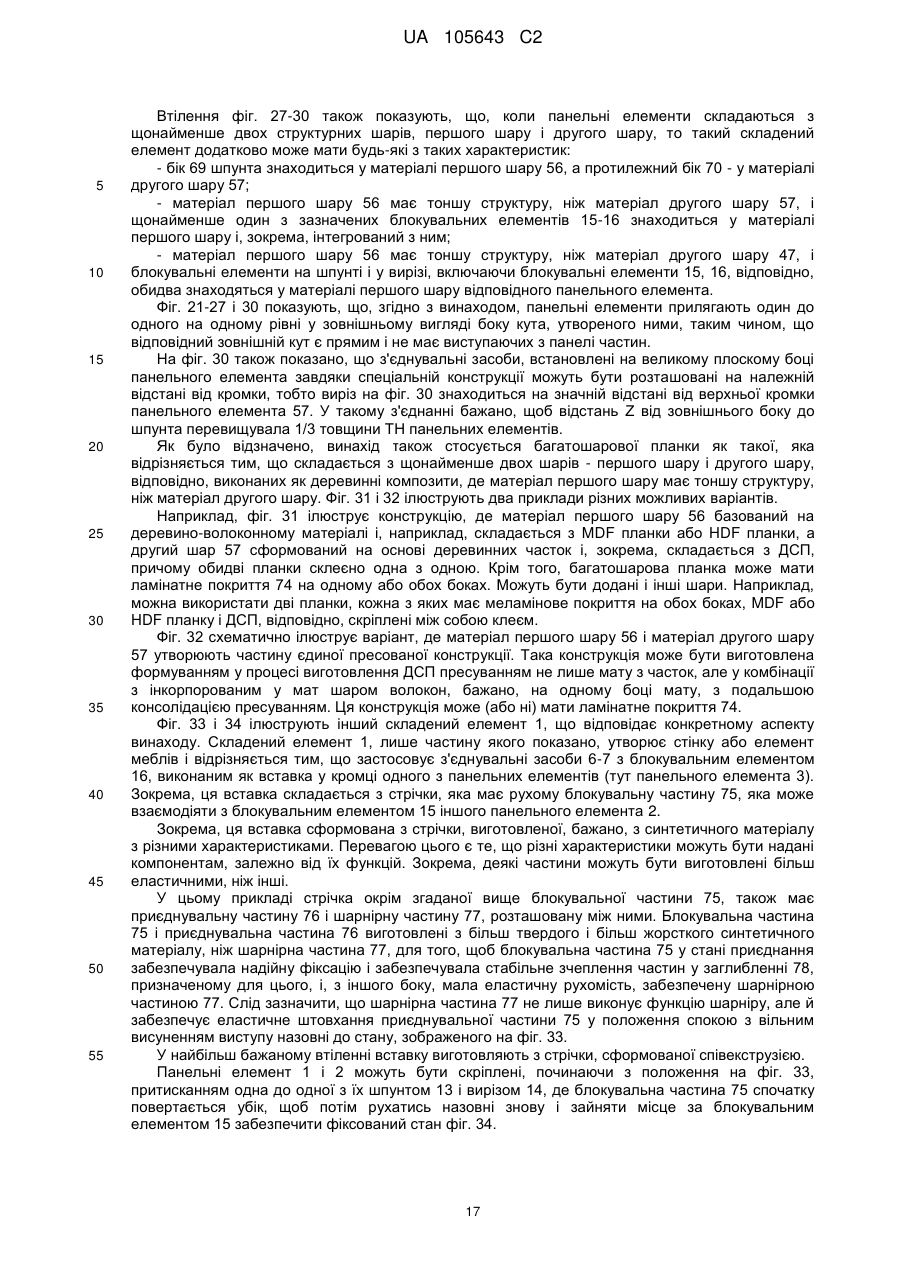

17. Складений елемент за п. 16, який відрізняється тим, що вставка складається із стрічки з рухомим блокувальним елементом (75), здатним взаємодіяти з блокувальним елементом (15) іншого панельного елемента.

18. Складений елемент за п. 17, який відрізняється тим, що стрічка має одну або більше таких характеристик:

- стрічка, у поперечному перерізі, складається з матеріалів з різними суттєвими характеристиками;

- стрічка складається із синтетичного матеріалу;

- стрічку сформовано співекструзією;

- стрічка складається з рухомої блокувальної частини (75), приєднувальної частини (76) і шарнірної частини (77) з більш гнучкого матеріалу, розташованої між обома зазначеними частинами.

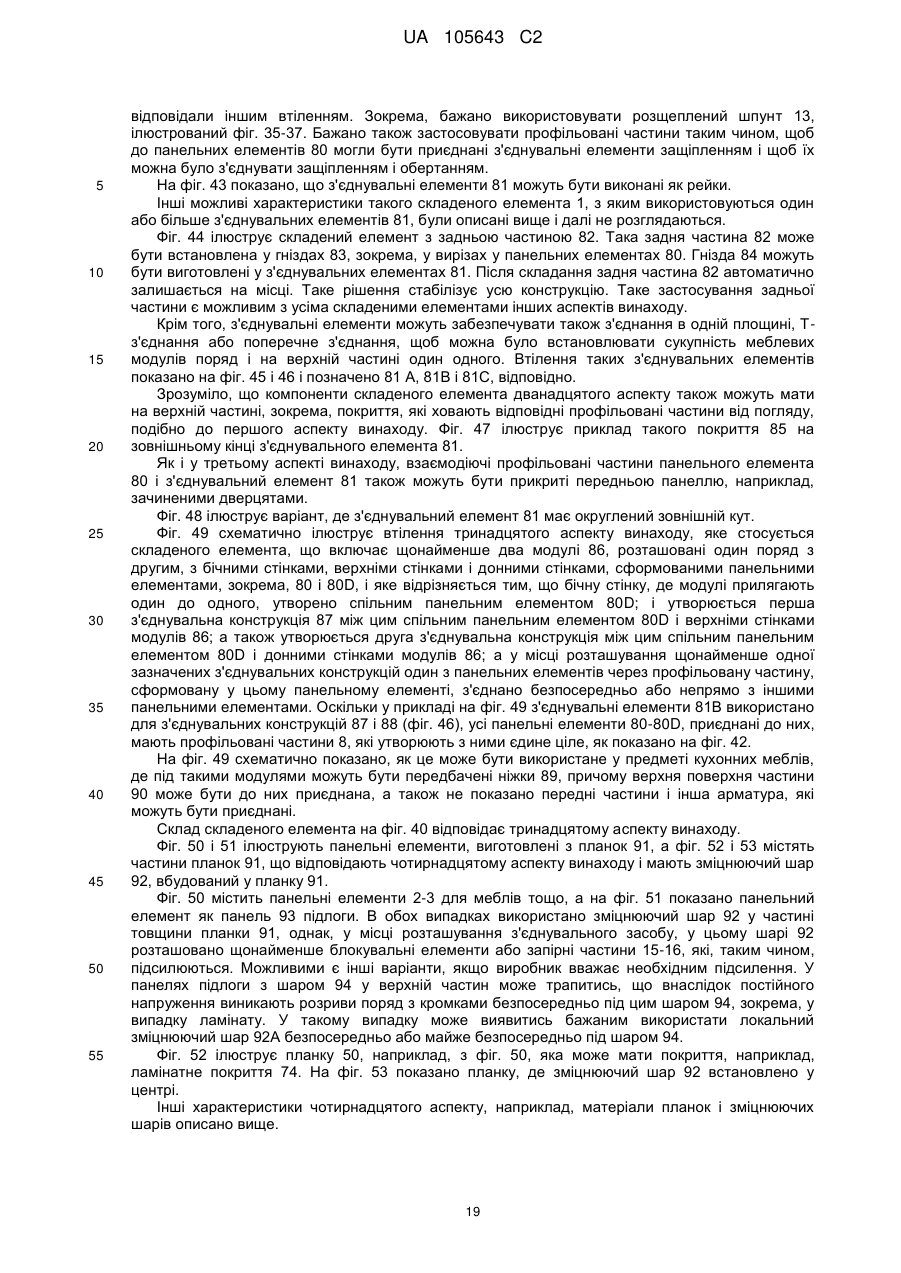

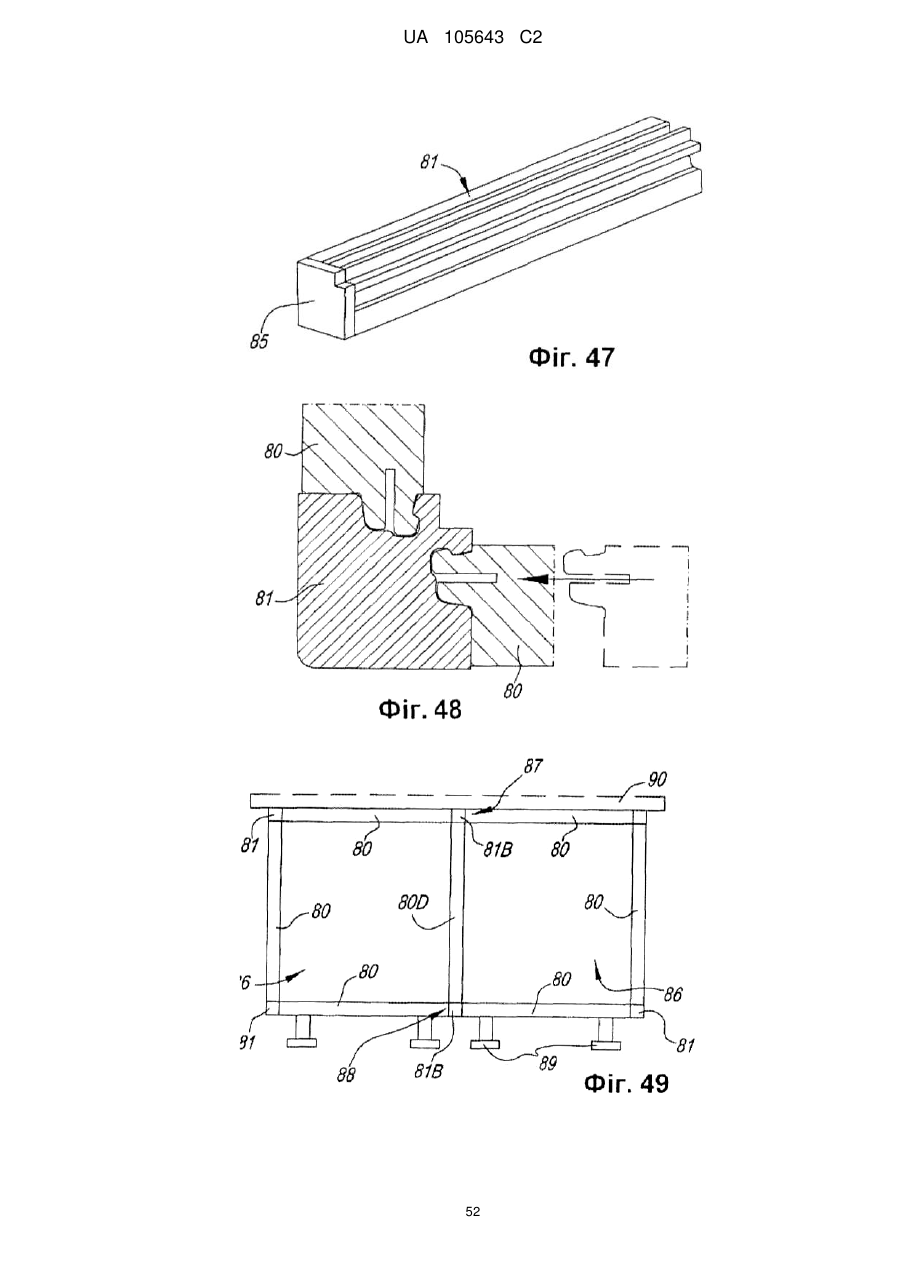

19. Складений елемент за будь-яким з попередніх пунктів, який відрізняється тим, що складає або формує частину предмету меблів.

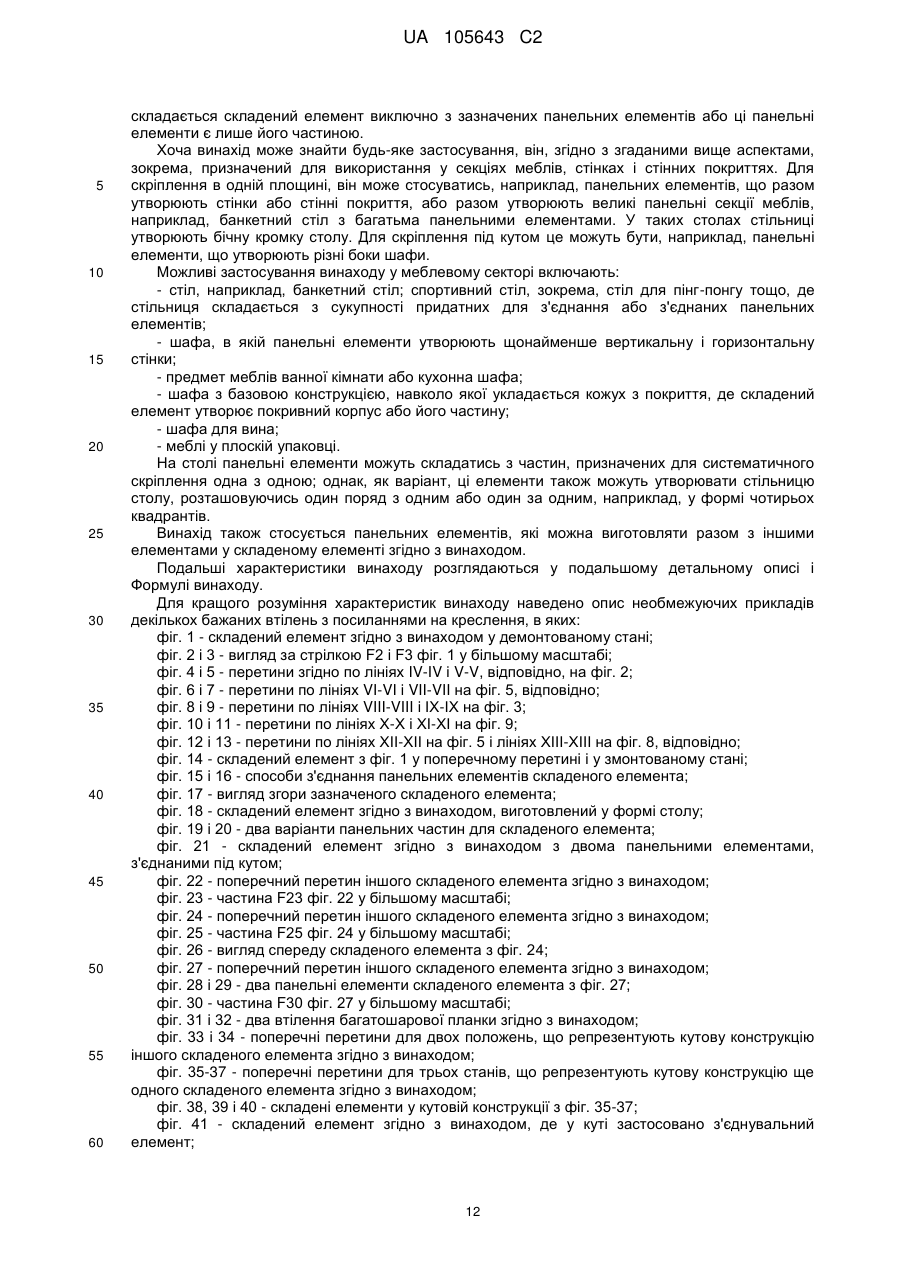

20. Складений елемент за п. 19, який відрізняється тим, що є одним з таких предметів або утворює його частину:

- стіл, наприклад банкетний стіл; спортивний стіл, зокрема стіл для пінг-понгу тощо, де стільниця складається з множини придатних для з'єднання або з'єднаних панельних елементів (2, 3, 42, 43);

- шафа, де панельні елементи (2, 3, 58, 59, 60, 61) утворюють щонайменше вертикальну і горизонтальну стінки;

- предмет меблів для ванної або кухонна шафка;

- шафа, яка має базову структуру, навколо якої встановлено покривний кожух, де складений елемент (1) утворює покривний кожух або його частину;

- шафа для зберігання вина;

- меблі у плоскій упаковці.

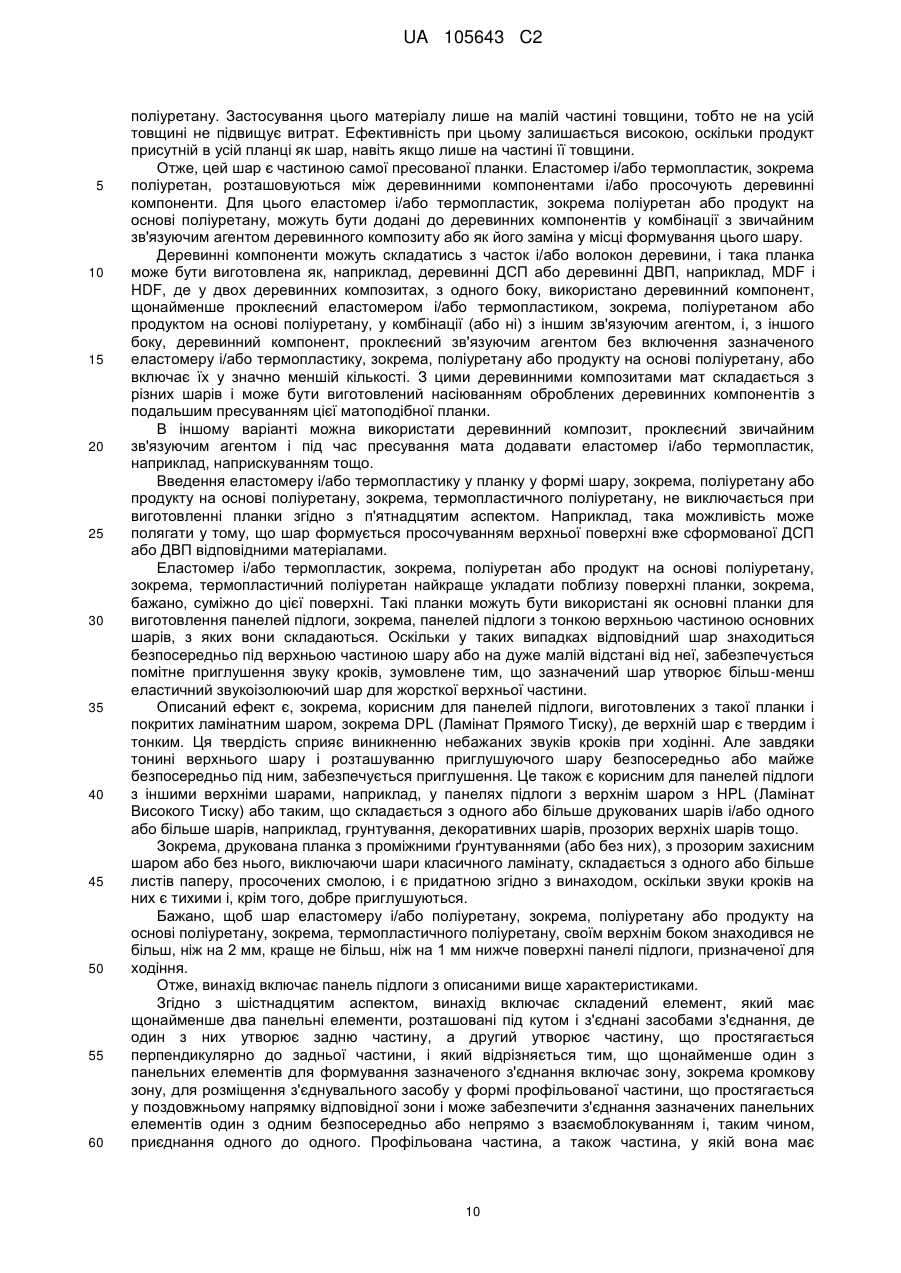

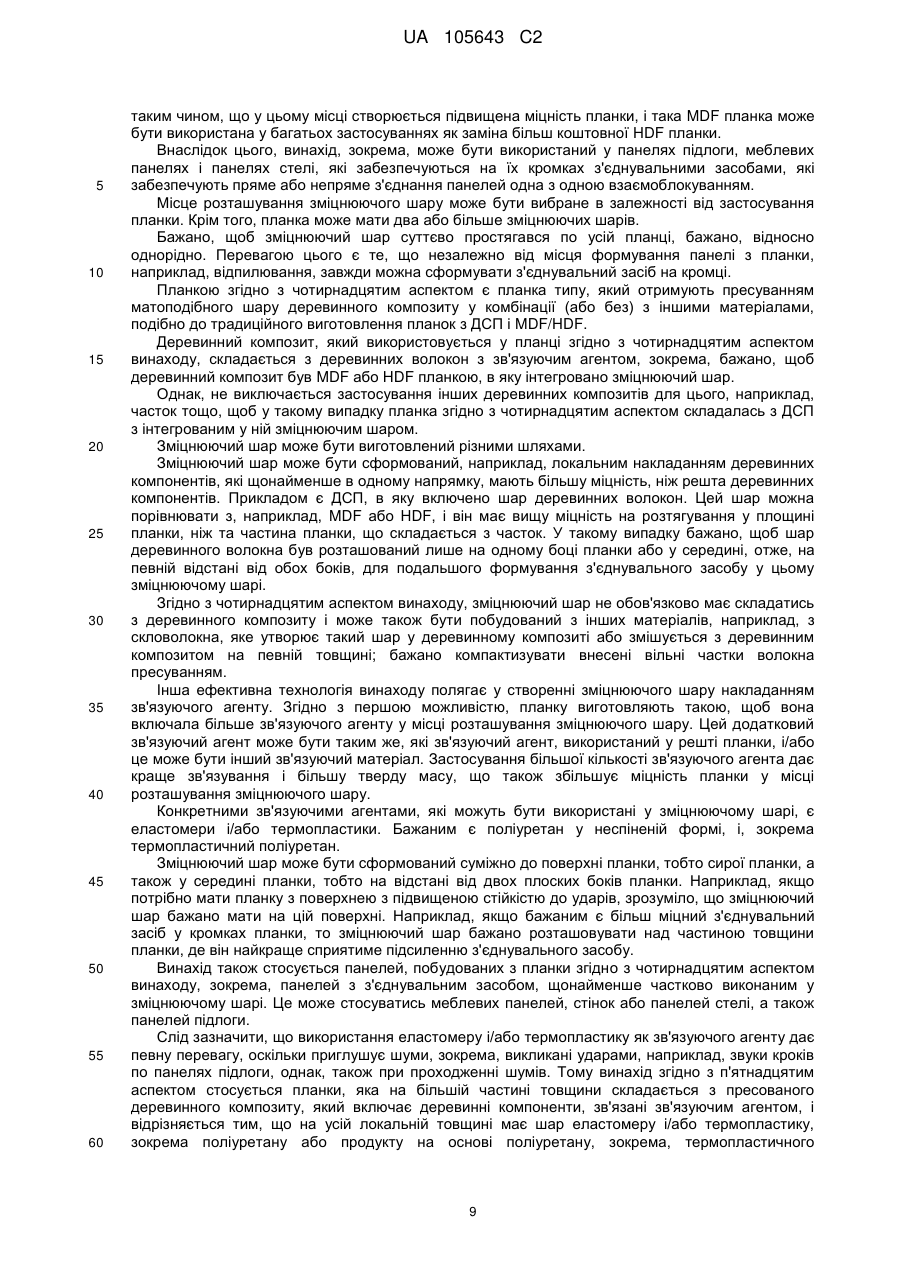

21. Складений елемент за будь-яким з попередніх пунктів, який відрізняється тим, що панельні елементи виконано з деревинно-стружкової плити,

22. Складений елемент за будь-яким з пп. 1-20, який відрізняється тим, що панельні елементи виконано з MDF (деревинно-волокнистої плити середньої щільності) або HDF (деревинно-волокнистої плити високої щільності).

23. Складений елемент за будь-яким з попередніх пунктів, який відрізняється тим, що з'єднувальні засоби (6, 7) конфігуровано для з'єднання щонайменше двох панельних елементів обертанням та/або зачіплюванням.

24. Панельний елемент, який відрізняється тим, що придатний для формування разом із щонайменше другим панельним елементом складеного елемента (1) відповідно до будь-якого попереднього пункту.

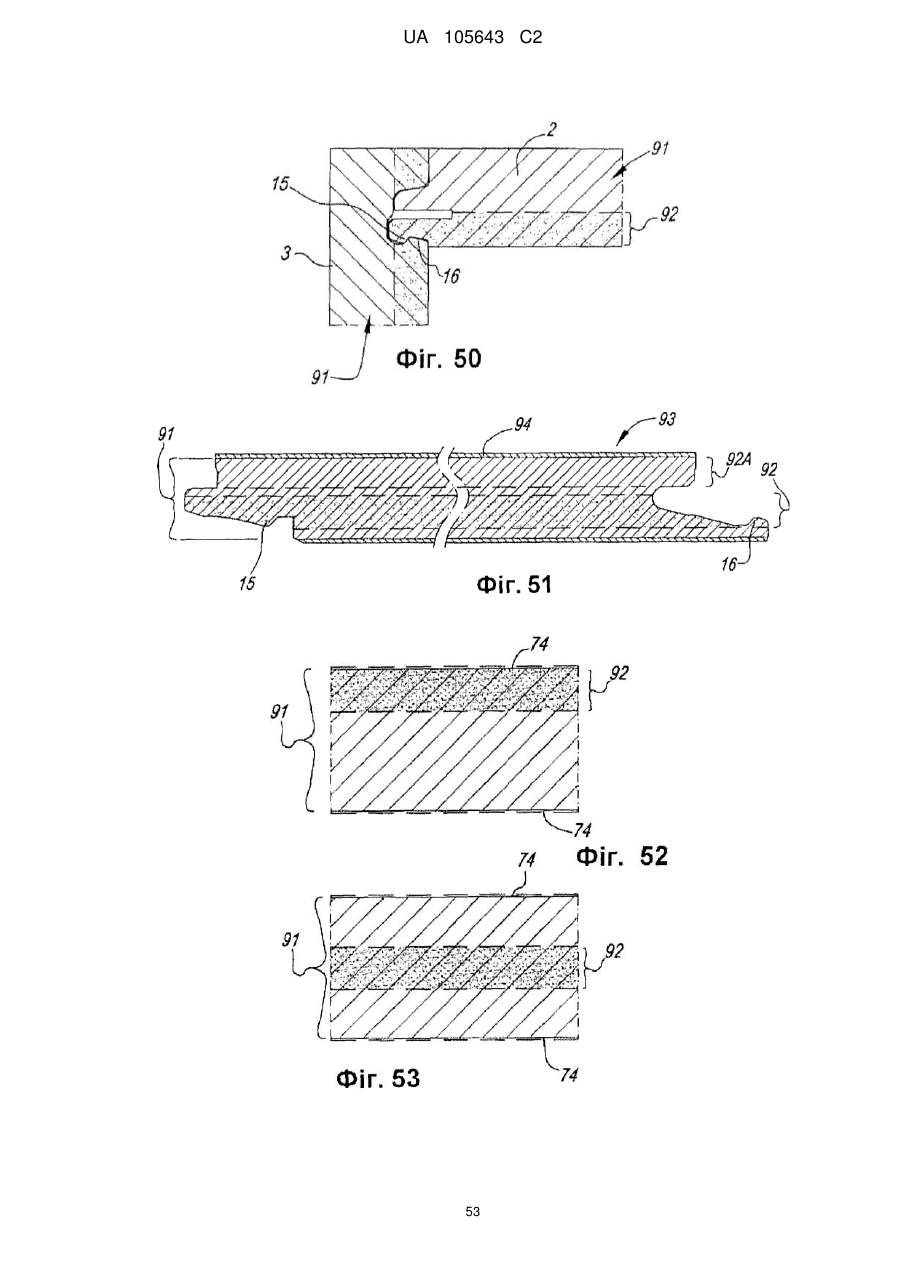

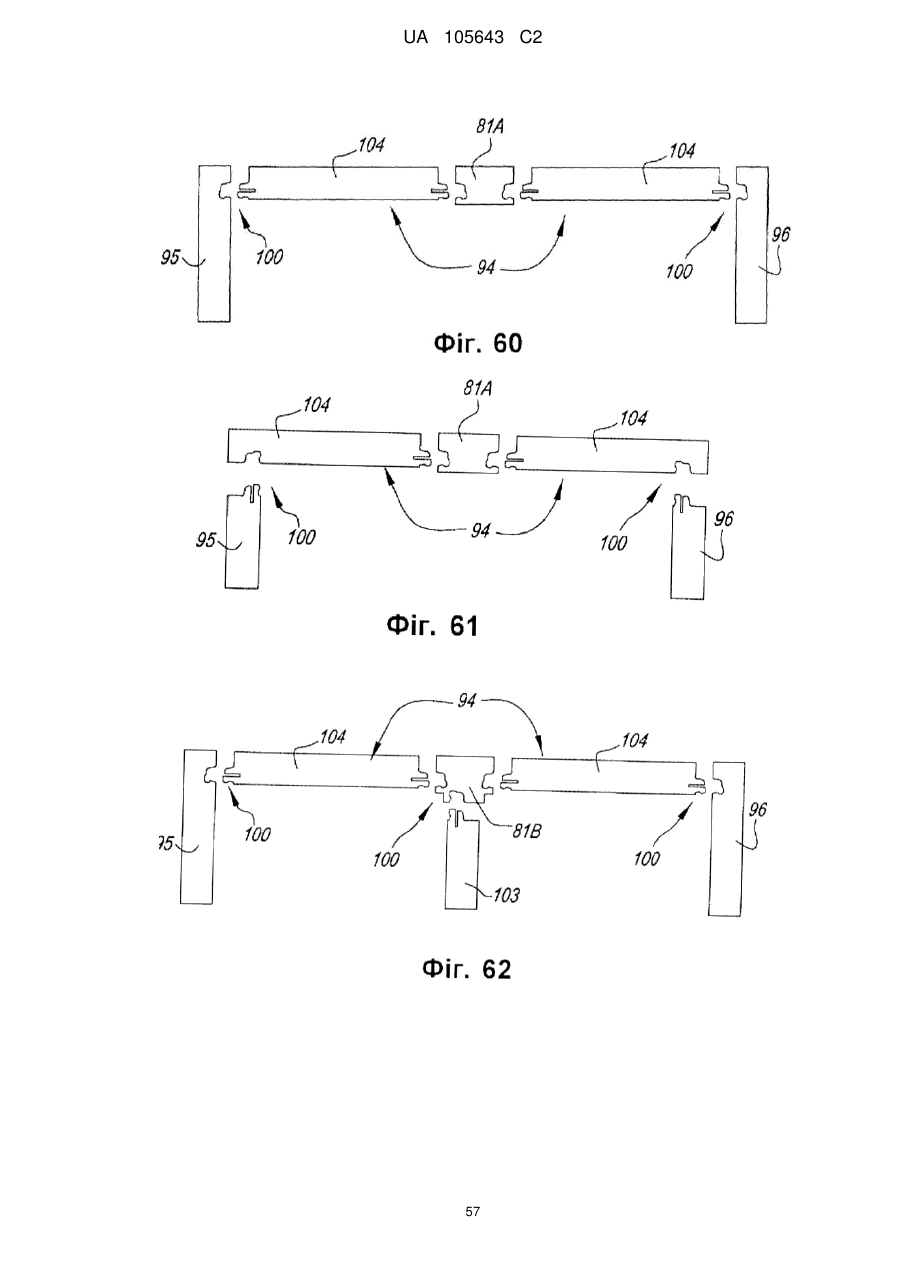

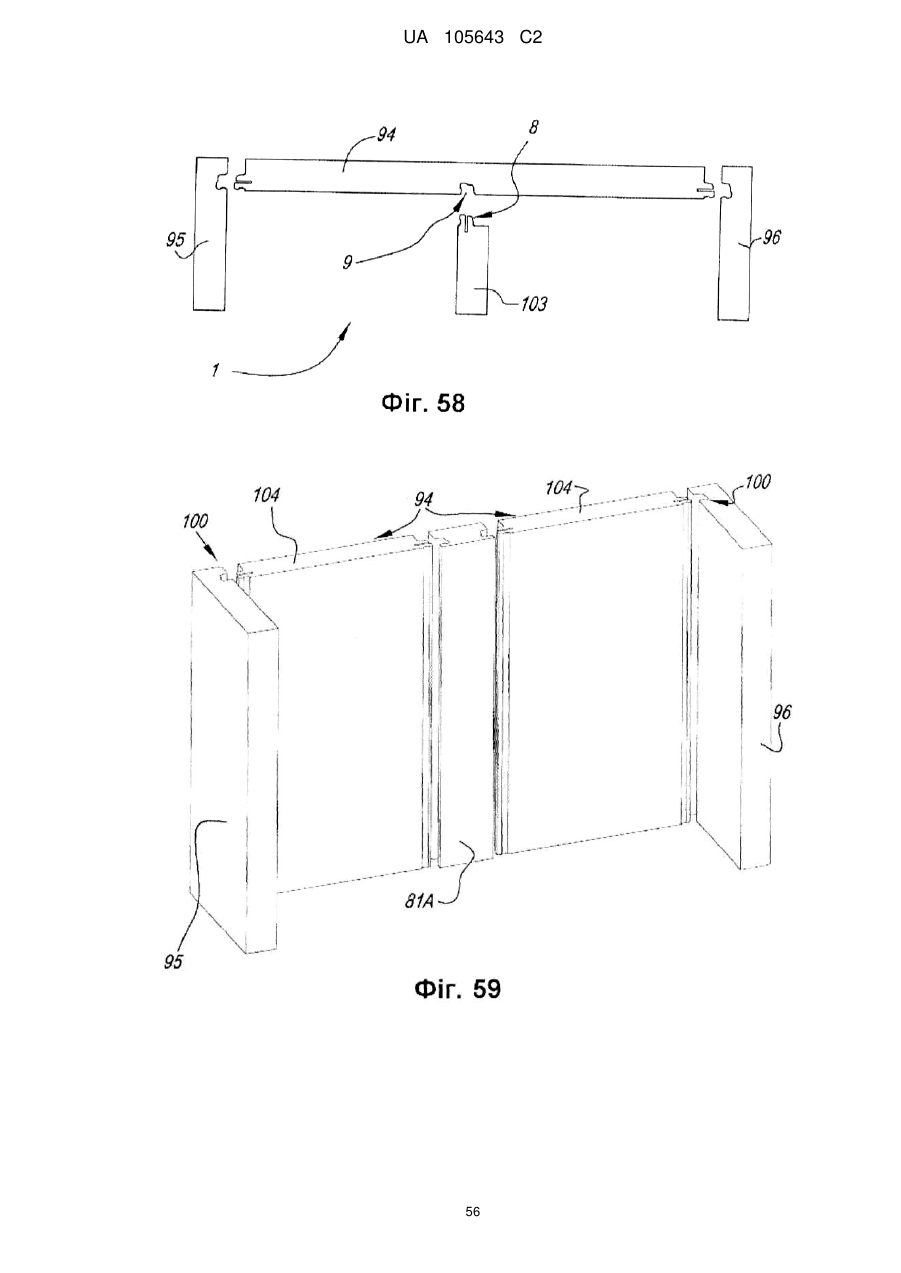

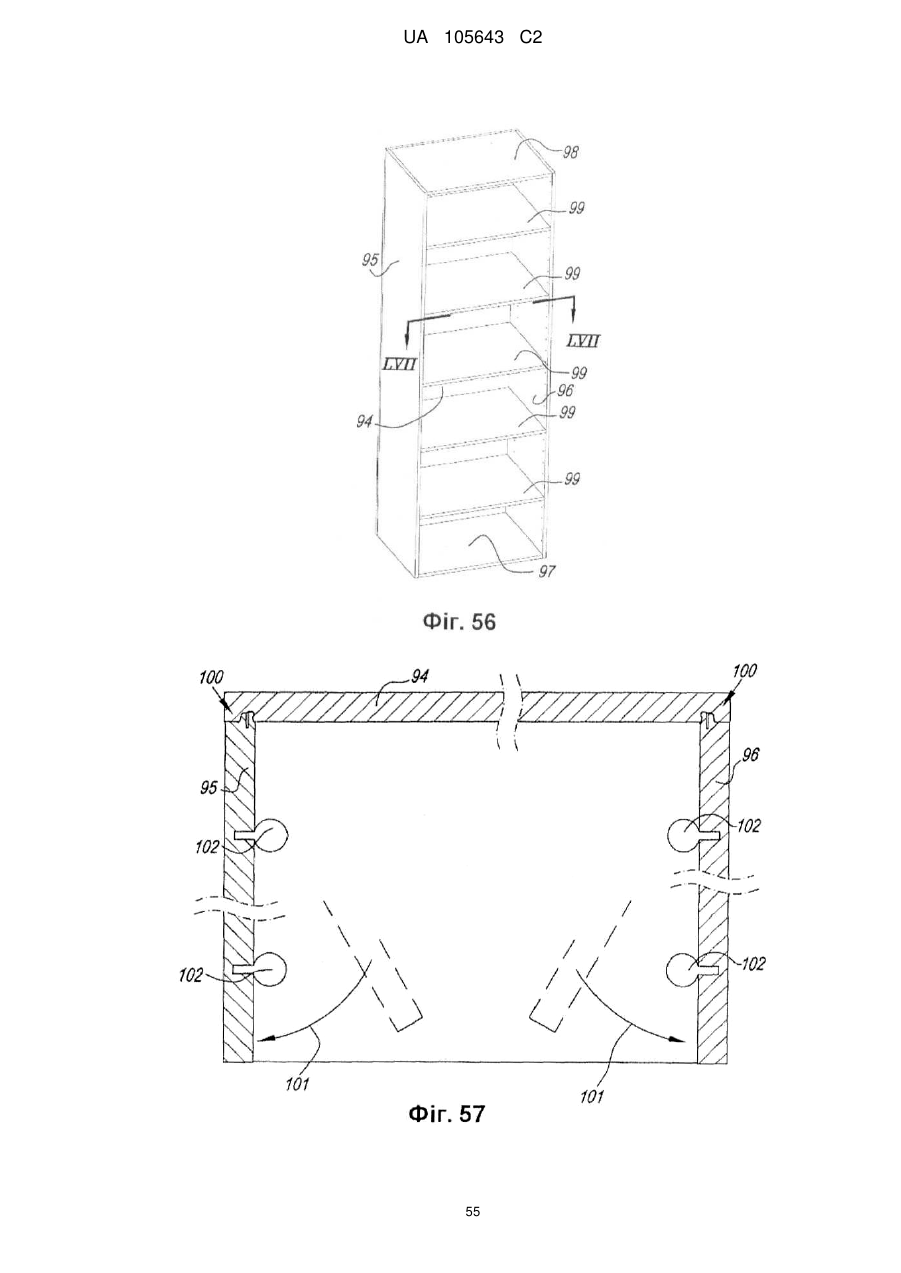

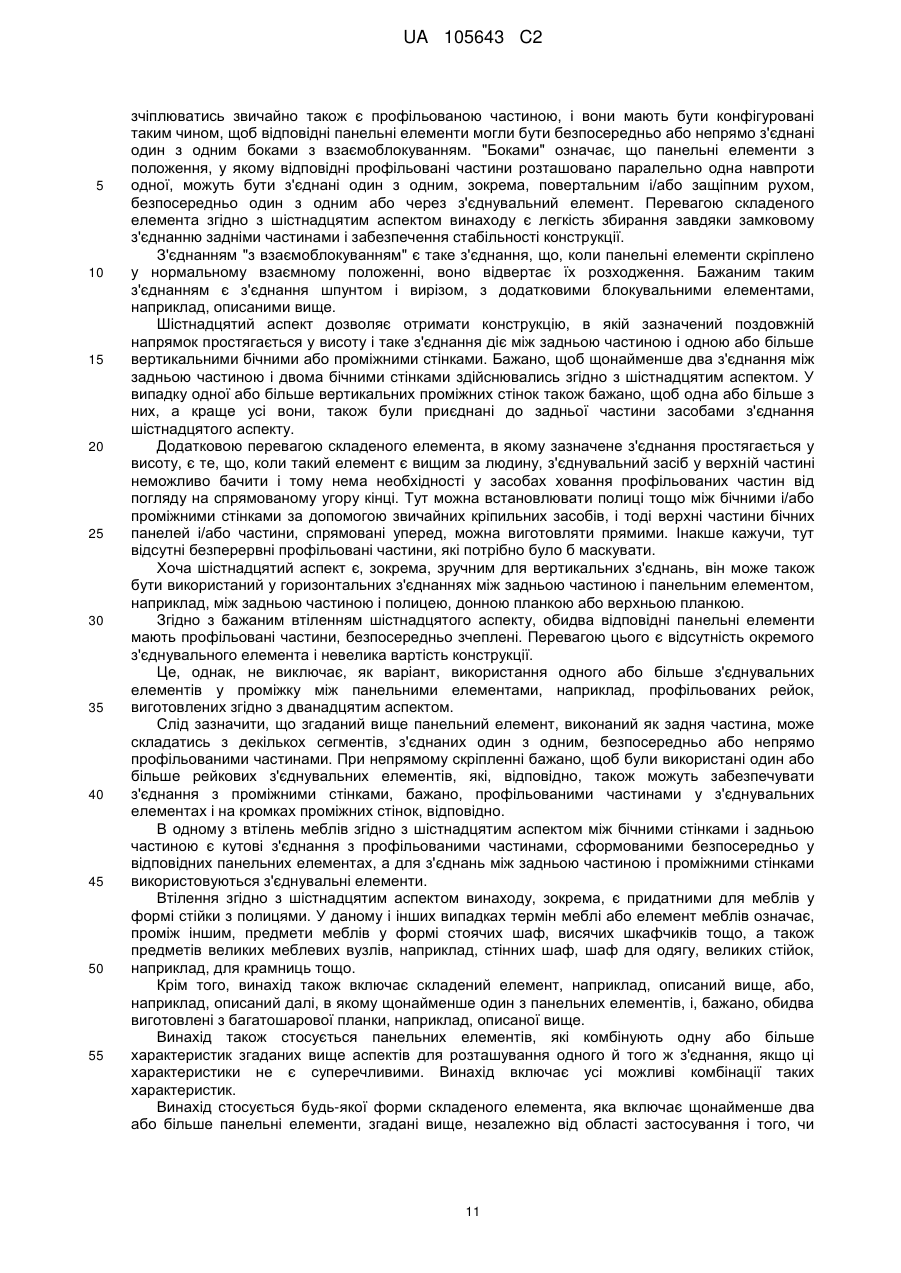

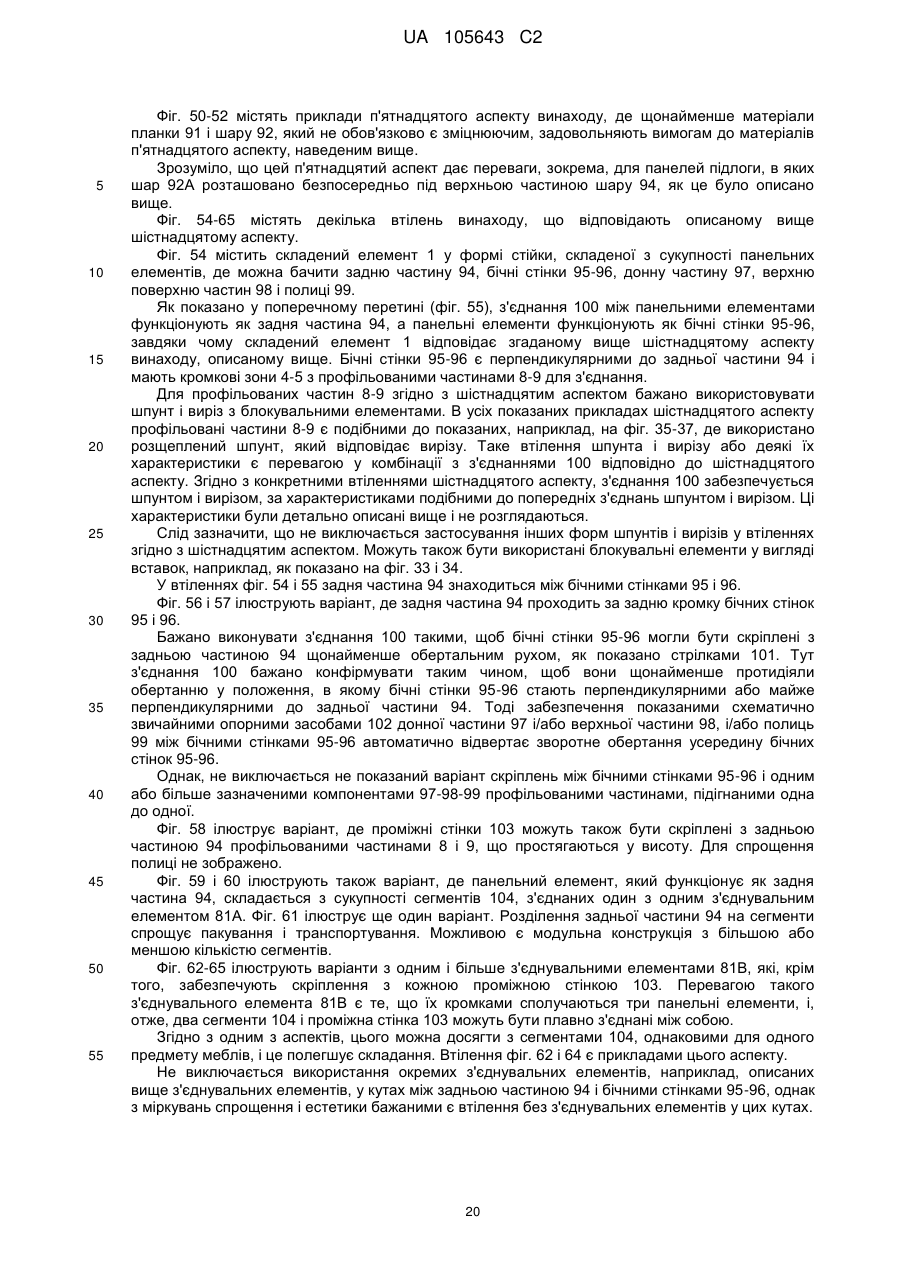

25. Складений елемент за п. 1, який відрізняється тим, що один з двох панельних елементів утворює задню частину (94), а другий утворює частину, перпендикулярну до задньої частини (94).

26. Складений елемент за п. 25, який відрізняється тим, що поздовжній напрямок простягається у висоту і таке з′єднання є чинним між задньою частиною (94) і однією або більше вертикальними бічними стінками (95, 96), і/або однією або більше вертикальними проміжними стінками (103).

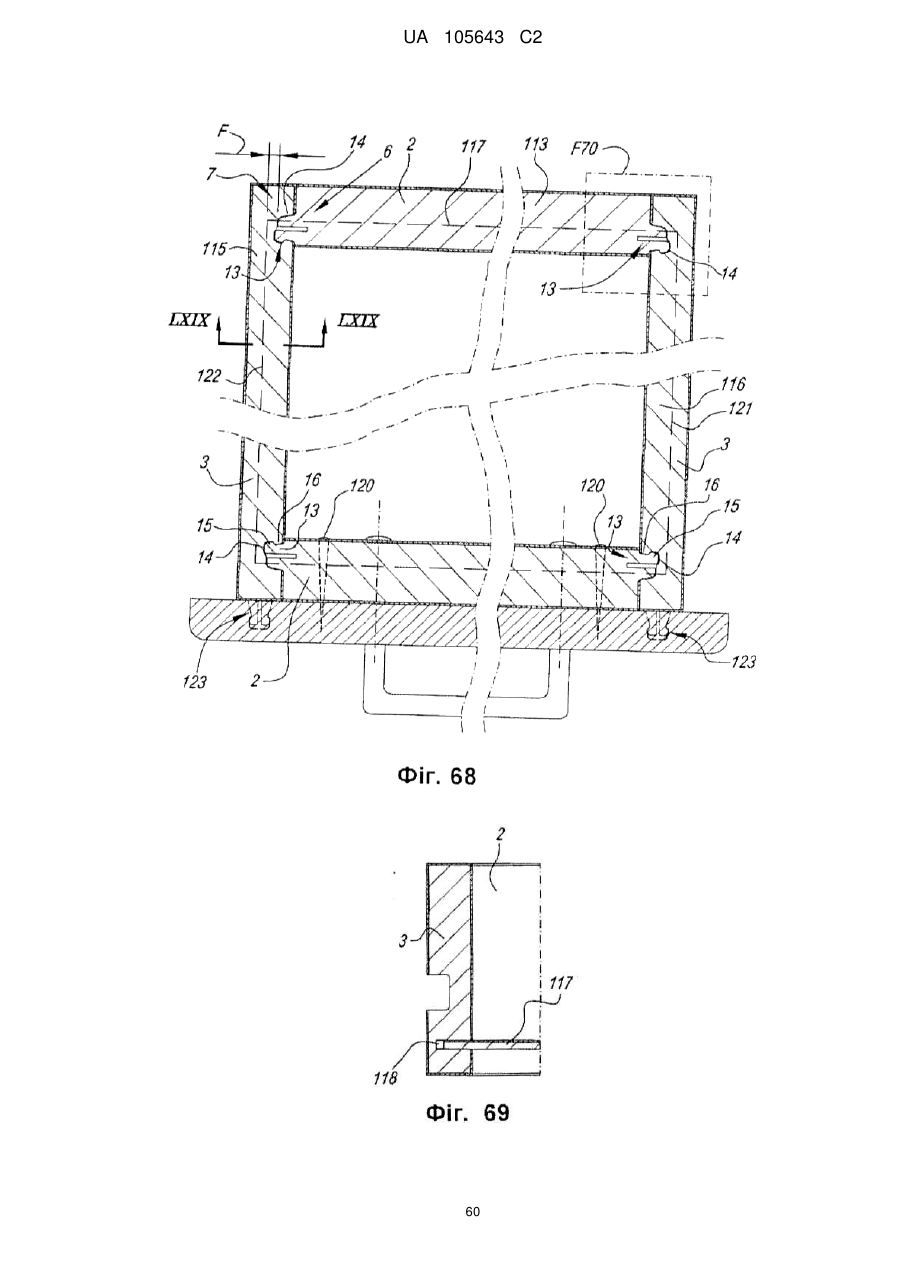

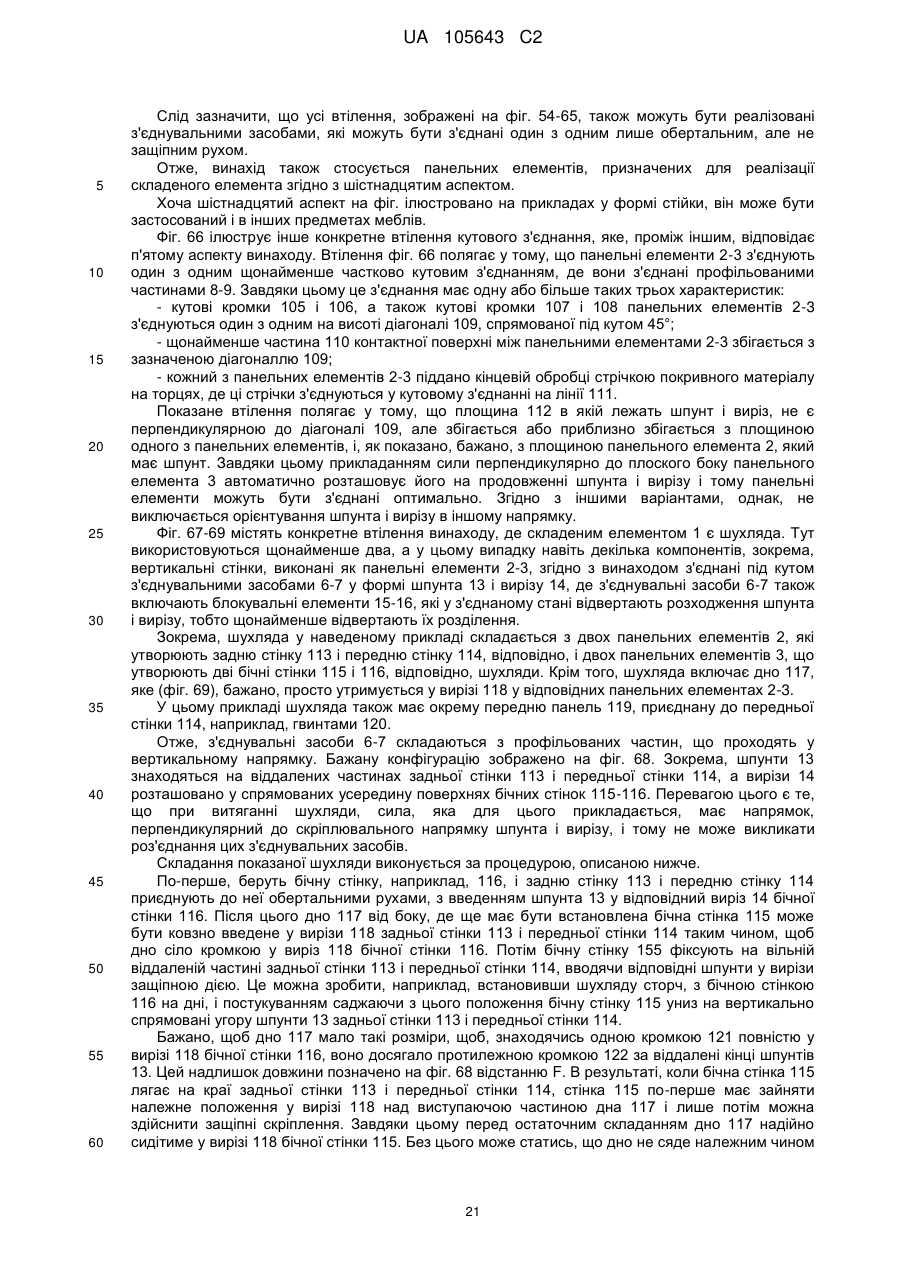

27. Складений елемент за п. 25 або 26, який відрізняється тим, що є шухлядою, де з'єднувальні засоби (6, 7) застосовано щонайменше для забезпечення з'єднання між бічною стінкою (115, 116) і задньою стінкою (114) шухляди і, переважно, на всіх чотирьох кутах шухляди.
