Подібний до балки елемент конструкції, виконаний з окремих деталей, конструктивний елемент, утворений щонайменше двома елементами конструкції, а також спосіб і пристрій для виготовлення цього елемента конструкції

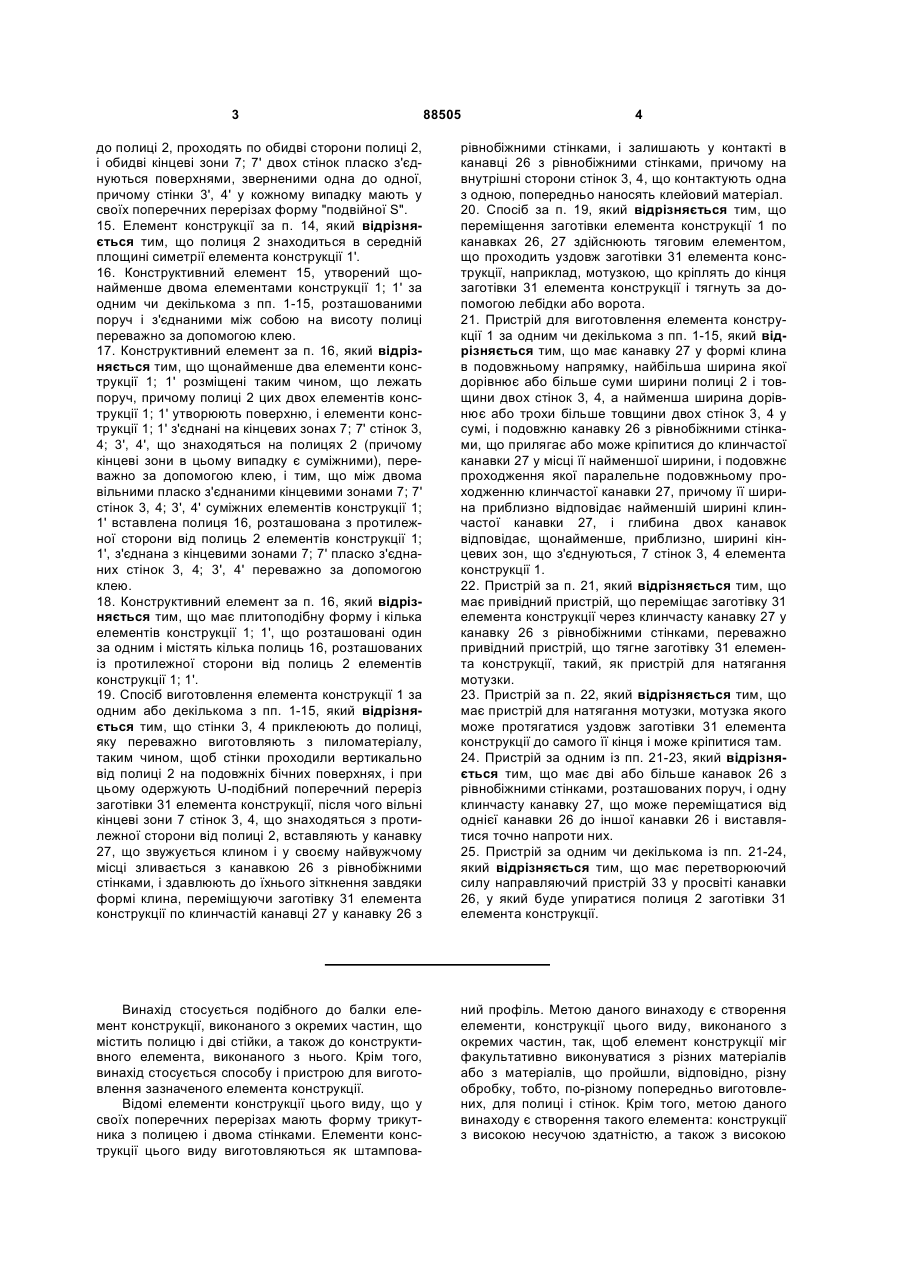

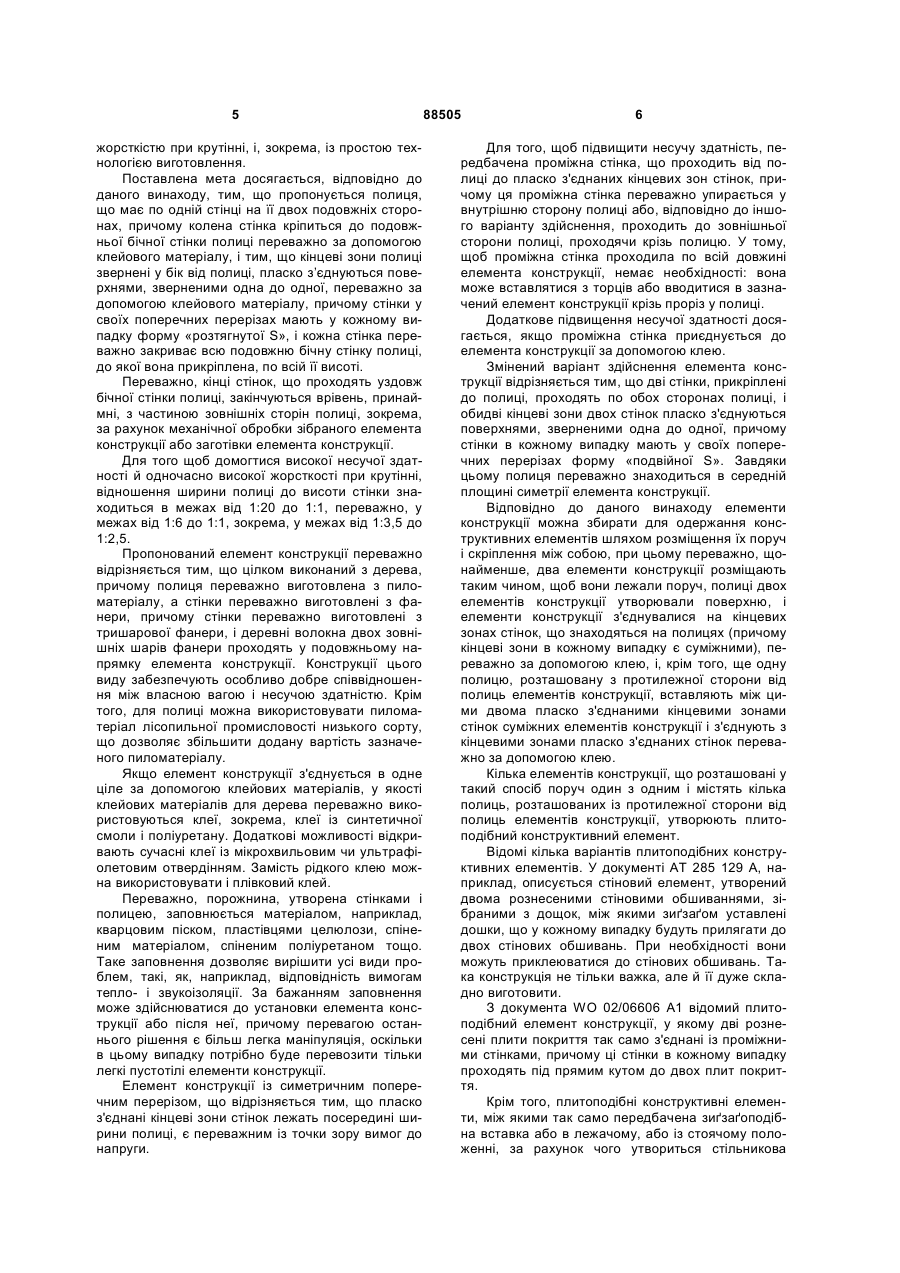

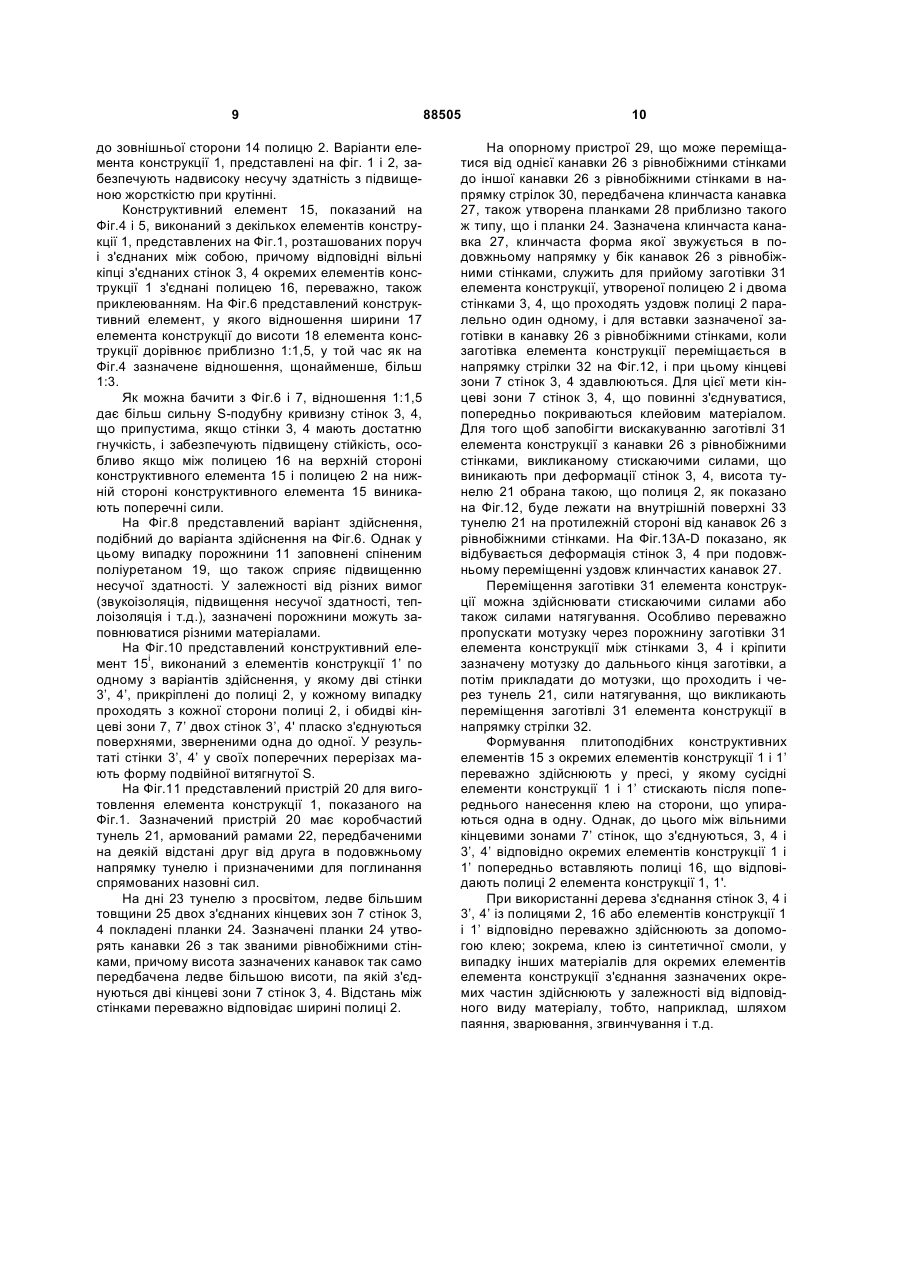

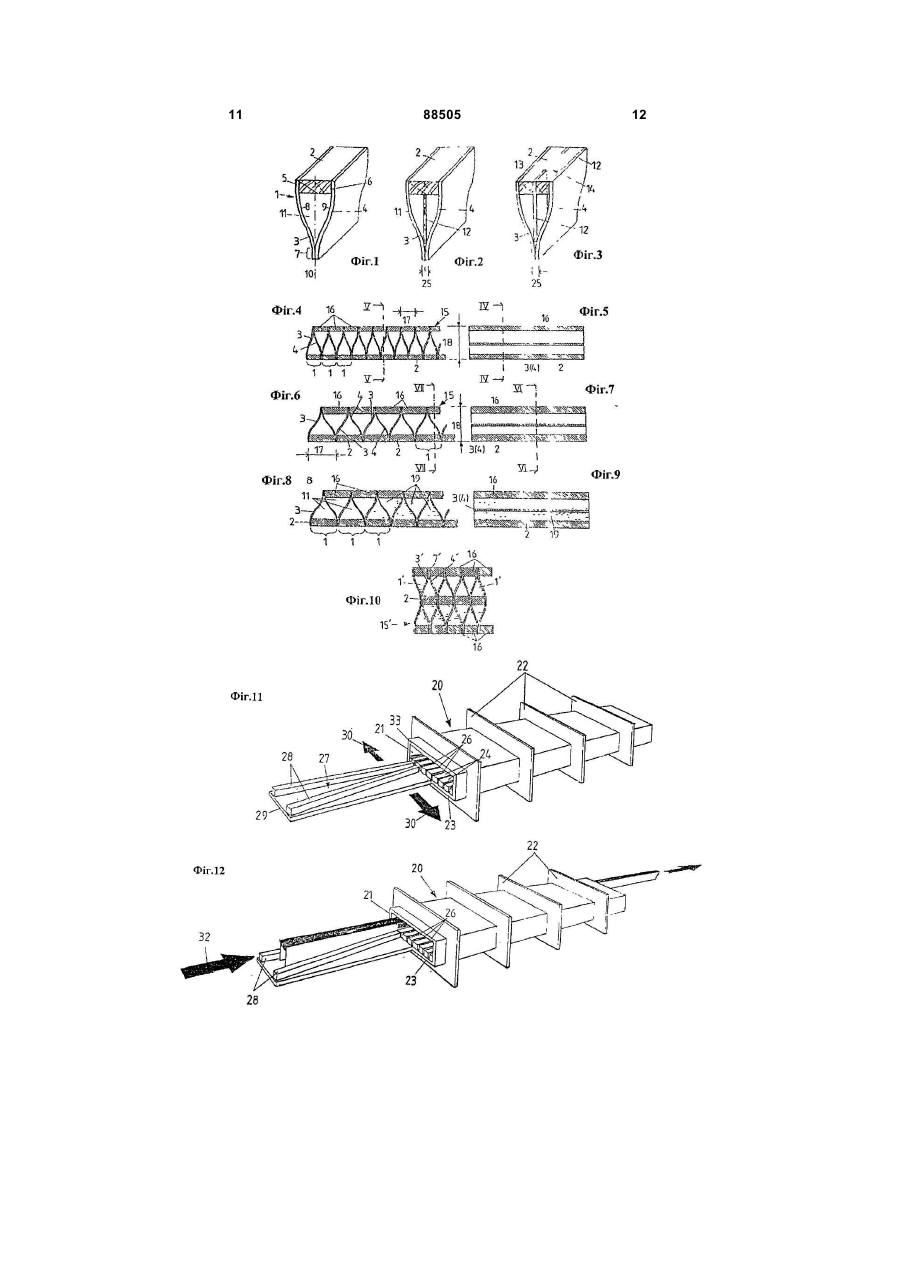

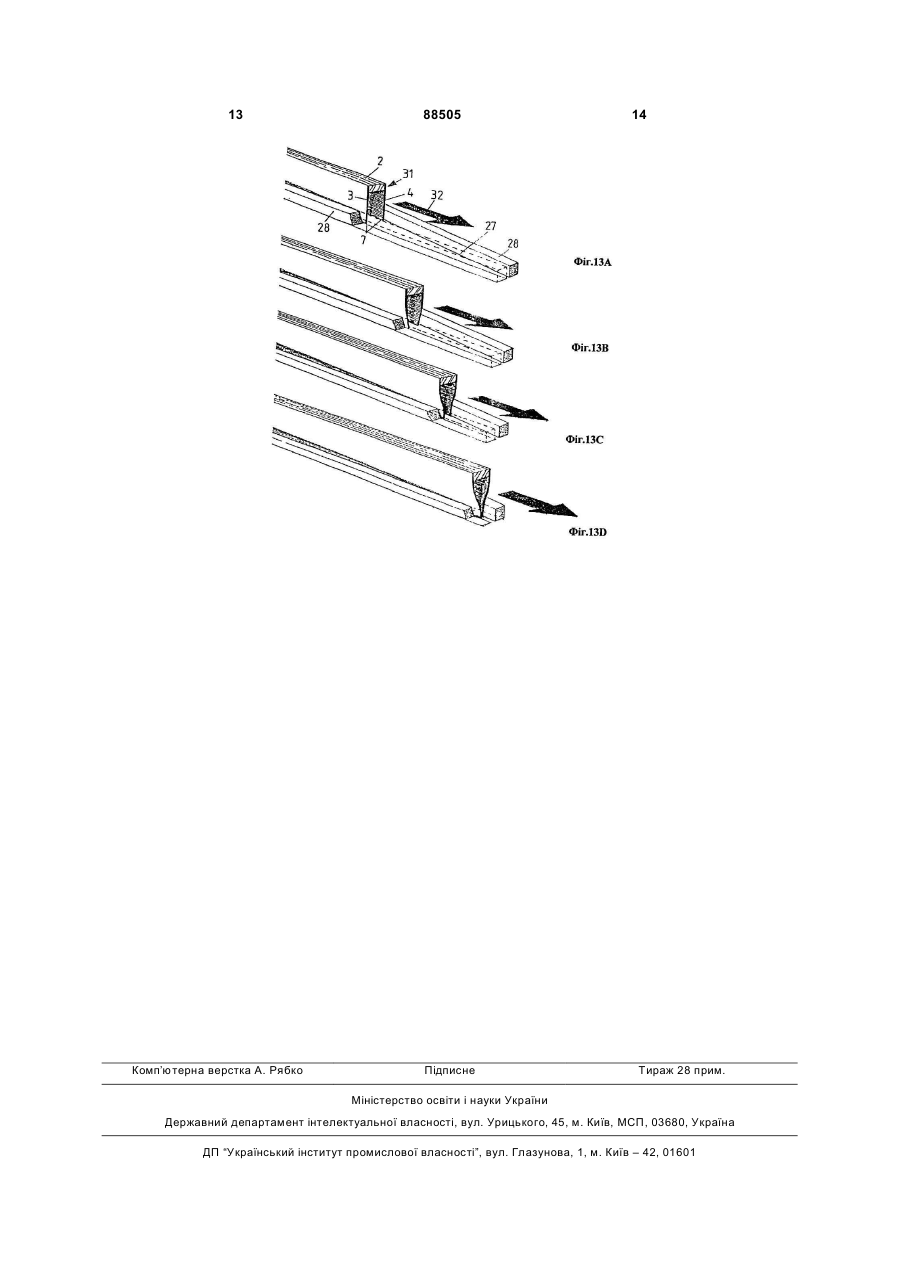

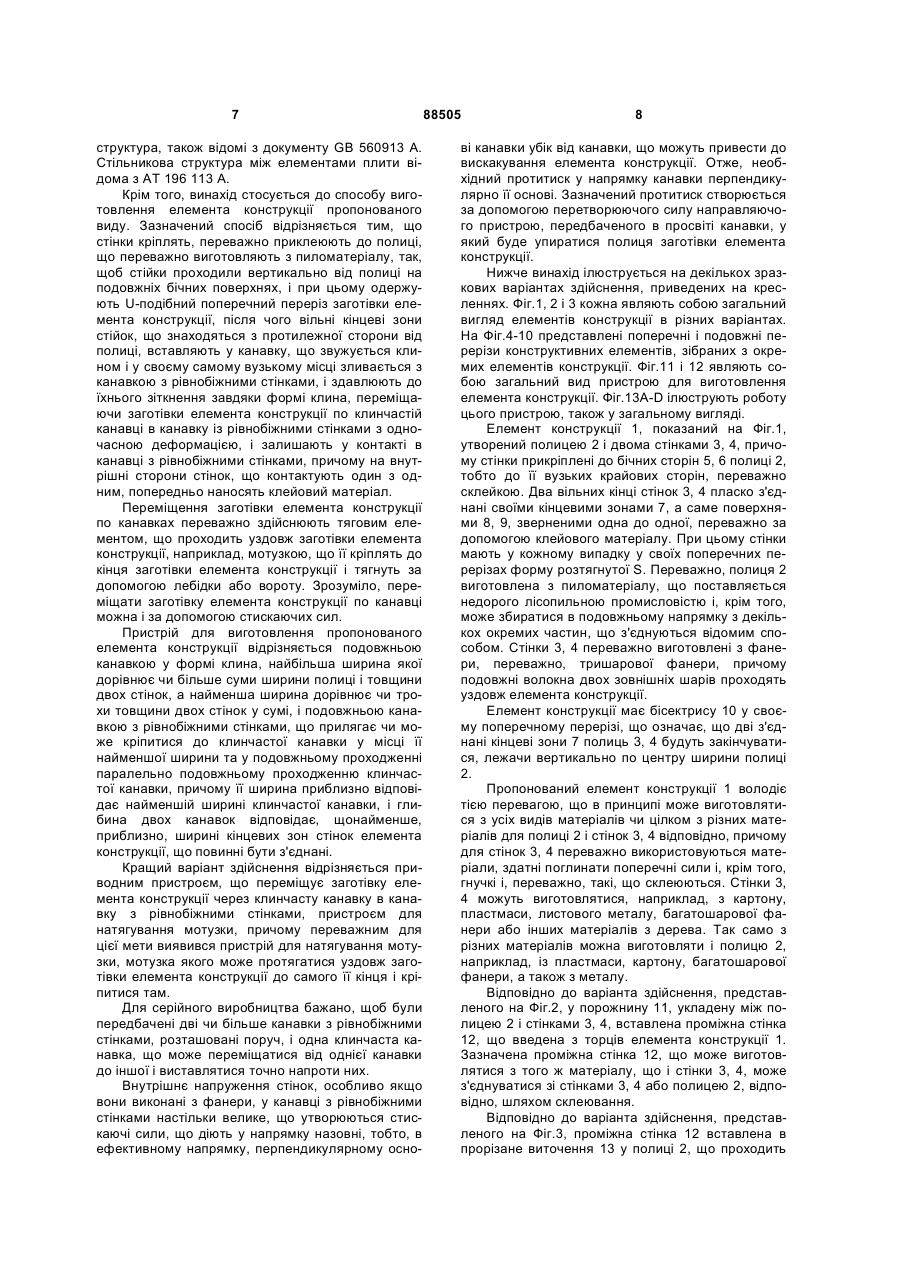

1. Подібний до балки елемент конструкції 1; 1', виготовлений з окремих частин, що містить полицю 2 і дві стінки 3, 4; 3', 4', який відрізняється тим, що полиця 2 має по одній стінці 3, 4; 3', 4' на двох своїх подовжніх сторонах, причому кожна стінка кріпиться до подовжньої бічної стінки полиці 2 переважно за допомогою клейового матеріалу, і тим, що кінцеві зони 7; 7' стінок 3, 4; 3', 4', звернені убік від полиці 2, пласко з'єднуються поверхнями 8, 9, зверненими одна до одної, переважно за допомогою клейового матеріалу, причому стінки 3, 4; 3', 4' у своїх поперечних перерізах мають у кожному випадку форму "розтягнутої S". 2. Елемент конструкції за п. 1, який відрізняється тим, що кожна стінка 3, 4; 3', 4' закриває всю подовжню бічну стінку полиці 2, до якої вона прикріплена, на всю її висоту. 3. Елемент конструкції за п. 2, який відрізняється тим, що кінці стінок 3, 4, що проходять уздовж бічної стінки полиці 2, закінчуються врівень принаймні з частиною зовнішньої сторони 14 полиці 2, переважно за рахунок механічної обробки зібраного елемента конструкції 1 чи заготівки 31 елемента конструкції. 4. Елемент конструкції за одним чи декількома з пп. 1-3, який відрізняється тим, що відношення ширини 17 полиці до висоти 18 стінки знаходиться 2 (19) 1 3 88505 4 до полиці 2, проходять по обидві сторони полиці 2, і обидві кінцеві зони 7; 7' двох стінок пласко з'єднуються поверхнями, зверненими одна до одної, причому стінки 3', 4' у кожному випадку мають у своїх поперечних перерізах форму "подвійної S". 15. Елемент конструкції за п. 14, який відрізняється тим, що полиця 2 знаходиться в середній площині симетрії елемента конструкції 1'. 16. Конструктивний елемент 15, утворений щонайменше двома елементами конструкції 1; 1' за одним чи декількома з пп. 1-15, розташованими поруч і з'єднаними між собою на висоту полиці переважно за допомогою клею. 17. Конструктивний елемент за п. 16, який відрізняється тим, що щонайменше два елементи конструкції 1; 1' розміщені таким чином, що лежать поруч, причому полиці 2 цих двох елементів конструкції 1; 1' утворюють поверхню, і елементи конструкції 1; 1' з'єднані на кінцевих зонах 7; 7' стінок 3, 4; 3', 4', що знаходяться на полицях 2 (причому кінцеві зони в цьому випадку є суміжними), переважно за допомогою клею, і тим, що між двома вільними пласко з'єднаними кінцевими зонами 7; 7' стінок 3, 4; 3', 4' суміжних елементів конструкції 1; 1' вставлена полиця 16, розташована з протилежної сторони від полиць 2 елементів конструкції 1; 1', з'єднана з кінцевими зонами 7; 7' пласко з'єднаних стінок 3, 4; 3', 4' переважно за допомогою клею. 18. Конструктивний елемент за п. 16, який відрізняється тим, що має плитоподібну форму і кілька елементів конструкції 1; 1', що розташовані один за одним і містять кілька полиць 16, розташованих із протилежної сторони від полиць 2 елементів конструкції 1; 1'. 19. Спосіб виготовлення елемента конструкції 1 за одним або декількома з пп. 1-15, який відрізняється тим, що стінки 3, 4 приклеюють до полиці, яку переважно виготовляють з пиломатеріалу, таким чином, щоб стінки проходили вертикально від полиці 2 на подовжніх бічних поверхнях, і при цьому одержують U-подібний поперечний переріз заготівки 31 елемента конструкції, після чого вільні кінцеві зони 7 стінок 3, 4, що знаходяться з протилежної сторони від полиці 2, вставляють у канавку 27, що звужується клином і у своєму найвужчому місці зливається з канавкою 26 з рівнобіжними стінками, і здавлюють до їхнього зіткнення завдяки формі клина, переміщуючи заготівку 31 елемента конструкції по клинчастій канавці 27 у канавку 26 з рівнобіжними стінками, і залишають у контакті в канавці 26 з рівнобіжними стінками, причому на внутрішні сторони стінок 3, 4, що контактують одна з одною, попередньо наносять клейовий матеріал. 20. Спосіб за п. 19, який відрізняється тим, що переміщення заготівки елемента конструкції 1 по канавках 26, 27 здійснюють тяговим елементом, що проходить уздовж заготівки 31 елемента конструкції, наприклад, мотузкою, що кріплять до кінця заготівки 31 елемента конструкції і тягнуть за допомогою лебідки або ворота. 21. Пристрій для виготовлення елемента конструкції 1 за одним чи декількома з пп. 1-15, який відрізняється тим, що має канавку 27 у формі клина в подовжньому напрямку, найбільша ширина якої дорівнює або більше суми ширини полиці 2 і товщини двох стінок 3, 4, а найменша ширина дорівнює або трохи більше товщини двох стінок 3, 4 у сумі, і подовжню канавку 26 з рівнобіжними стінками, що прилягає або може кріпитися до клинчастої канавки 27 у місці її найменшої ширини, і подовжнє проходження якої паралельне подовжньому проходженню клинчастої канавки 27, причому її ширина приблизно відповідає найменшій ширині клинчастої канавки 27, і глибина двох канавок відповідає, щонайменше, приблизно, ширині кінцевих зон, що з'єднуються, 7 стінок 3, 4 елемента конструкції 1. 22. Пристрій за п. 21, який відрізняється тим, що має привідний пристрій, що переміщає заготівку 31 елемента конструкції через клинчасту канавку 27 у канавку 26 з рівнобіжними стінками, переважно привідний пристрій, що тягне заготівку 31 елемента конструкції, такий, як пристрій для натягання мотузки. 23. Пристрій за п. 22, який відрізняється тим, що має пристрій для натягання мотузки, мотузка якого може протягатися уздовж заготівки 31 елемента конструкції до самого її кінця і може кріпитися там. 24. Пристрій за одним із пп. 21-23, який відрізняється тим, що має дві або більше канавок 26 з рівнобіжними стінками, розташованих поруч, і одну клинчасту канавку 27, що може переміщатися від однієї канавки 26 до іншої канавки 26 і виставлятися точно напроти них. 25. Пристрій за одним чи декількома із пп. 21-24, який відрізняється тим, що має перетворюючий силу направляючий пристрій 33 у просвіті канавки 26, у який буде упиратися полиця 2 заготівки 31 елемента конструкції. Винахід стосується подібного до балки елемент конструкції, виконаного з окремих частин, що містить полицю і дві стійки, а також до конструктивного елемента, виконаного з нього. Крім того, винахід стосується способу і пристрою для виготовлення зазначеного елемента конструкції. Відомі елементи конструкції цього виду, що у своїх поперечних перерізах мають форму трикутника з полицею і двома стінками. Елементи конструкції цього виду виготовляються як штампова ний профіль. Метою даного винаходу є створення елементи, конструкції цього виду, виконаного з окремих частин, так, щоб елемент конструкції міг факультативно виконуватися з різних матеріалів або з матеріалів, що пройшли, відповідно, різну обробку, тобто, по-різному попередньо виготовлених, для полиці і стінок. Крім того, метою даного винаходу є створення такого елемента: конструкції з високою несучою здатністю, а також з високою 5 жорсткістю при крутінні, і, зокрема, із простою технологією виготовлення. Поставлена мета досягається, відповідно до даного винаходу, тим, що пропонується полиця, що має по одній стінці на її двох подовжніх сторонах, причому колена стінка кріпиться до подовжньої бічної стінки полиці переважно за допомогою клейового матеріалу, і тим, що кінцеві зони полиці звернені у бік від полиці, пласко з’єднуються поверхнями, зверненими одна до одної, переважно за допомогою клейового матеріалу, причому стінки у своїх поперечних перерізах мають у кожному випадку форму «розтягнутої S», і кожна стінка переважно закриває всю подовжню бічну стінку полиці, до якої вона прикріплена, по всій її висоті. Переважно, кінці стінок, що проходять уздовж бічної стінки полиці, закінчуються врівень, принаймні, з частиною зовнішніх сторін полиці, зокрема, за рахунок механічної обробки зібраного елемента конструкції або заготівки елемента конструкції. Для того щоб домогтися високої несучої здатності й одночасно високої жорсткості при крутінні, відношення ширини полиці до висоти стінки знаходиться в межах від 1:20 до 1:1, переважно, у межах від 1:6 до 1:1, зокрема, у межах від 1:3,5 до 1:2,5. Пропонований елемент конструкції переважно відрізняється тим, що цілком виконаний з дерева, причому полиця переважно виготовлена з пиломатеріалу, а стінки переважно виготовлені з фанери, причому стінки переважно виготовлені з тришарової фанери, і деревні волокна двох зовнішніх шарів фанери проходять у подовжньому напрямку елемента конструкції. Конструкції цього виду забезпечують особливо добре співвідношення між власною вагою і несучою здатністю. Крім того, для полиці можна використовувати пиломатеріал лісопильної промисловості низького сорту, що дозволяє збільшити додану вартість зазначеного пиломатеріалу. Якщо елемент конструкції з'єднується в одне ціле за допомогою клейових матеріалів, у якості клейових матеріалів для дерева переважно використовуються клеї, зокрема, клеї із синтетичної смоли і поліуретану. Додаткові можливості відкривають сучасні клеї із мікрохвильовим чи ультрафіолетовим отвердінням. Замість рідкого клею можна використовувати і плівковий клей. Переважно, порожнина, утворена стінками і полицею, заповнюється матеріалом, наприклад, кварцовим піском, пластівцями целюлози, спіненим матеріалом, спіненим поліуретаном тощо. Таке заповнення дозволяє вирішити усі види проблем, такі, як, наприклад, відповідність вимогам тепло- і звукоізоляції. За бажанням заповнення може здійснюватися до установки елемента конструкції або після неї, причому перевагою останнього рішення є більш легка маніпуляція, оскільки в цьому випадку потрібно буде перевозити тільки легкі пустотілі елементи конструкції. Елемент конструкції із симетричним поперечним перерізом, що відрізняється тим, що пласко з'єднані кінцеві зони стінок лежать посередині ширини полиці, є переважним із точки зору вимог до напруги. 88505 6 Для того, щоб підвищити несучу здатність, передбачена проміжна стінка, що проходить від полиці до пласко з'єднаних кінцевих зон стінок, причому ця проміжна стінка переважно упирається у внутрішню сторону полиці або, відповідно до іншого варіанту здійснення, проходить до зовнішньої сторони полиці, проходячи крізь полицю. У тому, щоб проміжна стінка проходила по всій довжині елемента конструкції, немає необхідності: вона може вставлятися з торців або вводитися в зазначений елемент конструкції крізь проріз у полиці. Додаткове підвищення несучої здатності досягається, якщо проміжна стінка приєднується до елемента конструкції за допомогою клею. Змінений варіант здійснення елемента конструкції відрізняється тим, що дві стінки, прикріплені до полиці, проходять по обох сторонах полиці, і обидві кінцеві зони двох стінок пласко з'єднуються поверхнями, зверненими одна до одної, причому стінки в кожному випадку мають у своїх поперечних перерізах форму «подвійної S». Завдяки цьому полиця переважно знаходиться в середній площині симетрії елемента конструкції. Відповідно до даного винаходу елементи конструкції можна збирати для одержання конструктивних елементів шляхом розміщення їх поруч і скріплення між собою, при цьому переважно, щонайменше, два елементи конструкції розміщають таким чином, щоб вони лежали поруч, полиці двох елементів конструкції утворювали поверхню, і елементи конструкції з'єднувалися на кінцевих зонах стінок, що знаходяться на полицях (причому кінцеві зони в кожному випадку є суміжними), переважно за допомогою клею, і, крім того, ще одну полицю, розташовану з протилежної сторони від полиць елементів конструкції, вставляють між цими двома пласко з'єднаними кінцевими зонами стінок суміжних елементів конструкції і з'єднують з кінцевими зонами пласко з'єднаних стінок переважно за допомогою клею. Кілька елементів конструкції, що розташовані у такий спосіб поруч один з одним і містять кілька полиць, розташованих із протилежної сторони від полиць елементів конструкції, утворюють плитоподібний конструктивний елемент. Відомі кілька варіантів плитоподібних конструктивних елементів. У документі AT 285 129 А, наприклад, описується стіновий елемент, утворений двома рознесеними стіновими обшиваннями, зібраними з дощок, між якими зиґзаґом уставлені дошки, що у кожному випадку будуть прилягати до двох стінових обшивань. При необхідності вони можуть приклеюватися до стінових обшивань. Така конструкція не тільки важка, але й її дуже складно виготовити. З документа WO 02/06606 А1 відомий плитоподібний елемент конструкції, у якому дві рознесені плити покриття так само з'єднані із проміжними стінками, причому ці стінки в кожному випадку проходять під прямим кутом до двох плит покриття. Крім того, плитоподібні конструктивні елементи, між якими так само передбачена зиґзаґоподібна вставка або в лежачому, або із стоячому положенні, за рахунок чого утвориться стільникова 7 структура, також відомі з документу GB 560913 А. Стільникова структура між елементами плити відома з AT 196 113 А. Крім того, винахід стосується до способу виготовлення елемента конструкції пропонованого виду. Зазначений спосіб відрізняється тим, що стінки кріплять, переважно приклеюють до полиці, що переважно виготовляють з пиломатеріалу, так, щоб стійки проходили вертикально від полиці на подовжніх бічних поверхнях, і при цьому одержують U-подібний поперечний переріз заготівки елемента конструкції, після чого вільні кінцеві зони стійок, що знаходяться з протилежної сторони від полиці, вставляють у канавку, що звужується клином і у своєму самому вузькому місці зливається з канавкою з рівнобіжними стінками, і здавлюють до їхнього зіткнення завдяки формі клина, переміщаючи заготівки елемента конструкції по клинчастій канавці в канавку із рівнобіжними стінками з одночасною деформацією, і залишають у контакті в канавці з рівнобіжними стінками, причому на внутрішні сторони стінок, що контактують один з одним, попередньо наносять клейовий матеріал. Переміщення заготівки елемента конструкції по канавках переважно здійснюють тяговим елементом, що проходить уздовж заготівки елемента конструкції, наприклад, мотузкою, що її кріплять до кінця заготівки елемента конструкції і тягнуть за допомогою лебідки або вороту. Зрозуміло, переміщати заготівку елемента конструкції по канавці можна і за допомогою стискаючих сил. Пристрій для виготовлення пропонованого елемента конструкції відрізняється подовжньою канавкою у формі клина, найбільша ширина якої дорівнює чи більше суми ширини полиці і товщини двох стінок, а найменша ширина дорівнює чи трохи товщини двох стінок у сумі, і подовжньою канавкою з рівнобіжними стінками, що прилягає чи може кріпитися до клинчастої канавки у місці її найменшої ширини та у подовжньому проходженні паралельно подовжньому проходженню клинчастої канавки, причому її ширина приблизно відповідає найменшій ширині клинчастої канавки, і глибина двох канавок відповідає, щонайменше, приблизно, ширині кінцевих зон стінок елемента конструкції, що повинні бути з'єднані. Кращий варіант здійснення відрізняється приводним пристроєм, що переміщує заготівку елемента конструкції через клинчасту канавку в канавку з рівнобіжними стінками, пристроєм для натягування мотузки, причому переважним для цієї мети виявився пристрій для натягування мотузки, мотузка якого може протягатися уздовж заготівки елемента конструкції до самого її кінця і кріпитися там. Для серійного виробництва бажано, щоб були передбачені дві чи більше канавки з рівнобіжними стінками, розташовані поруч, і одна клинчаста канавка, що може переміщатися від однієї канавки до іншої і виставлятися точно напроти них. Внутрішнє напруження стінок, особливо якщо вони виконані з фанери, у канавці з рівнобіжними стінками настільки велике, що утворюються стискаючі сили, що діють у напрямку назовні, тобто, в ефективному напрямку, перпендикулярному осно 88505 8 ві канавки убік від канавки, що можуть привести до вискакування елемента конструкції. Отже, необхідний протитиск у напрямку канавки перпендикулярно її основі. Зазначений протитиск створюється за допомогою перетворюючого силу направляючого пристрою, передбаченого в просвіті канавки, у який буде упиратися полиця заготівки елемента конструкції. Нижче винахід ілюструється на декількох зразкових варіантах здійснення, приведених на кресленнях. Фіг.1, 2 і 3 кожна являють собою загальний вигляд елементів конструкції в різних варіантах. На Фіг.4-10 представлені поперечні і подовжні перерізи конструктивних елементів, зібраних з окремих елементів конструкції. Фіг.11 і 12 являють собою загальний вид пристрою для виготовлення елемента конструкції. Фіг.13A-D ілюструють роботу цього пристрою, також у загальному вигляді. Елемент конструкції 1, показаний на Фіг.1, утворений полицею 2 і двома стінками 3, 4, причому стінки прикріплені до бічних сторін 5, 6 полиці 2, тобто до її вузьких крайових сторін, переважно склейкою. Два вільних кінці стінок 3, 4 пласко з'єднані своїми кінцевими зонами 7, а саме поверхнями 8, 9, зверненими одна до одної, переважно за допомогою клейового матеріалу. При цьому стінки мають у кожному випадку у своїх поперечних перерізах форму розтягнутої S. Переважно, полиця 2 виготовлена з пиломатеріалу, що поставляється недорого лісопильною промисловістю і, крім того, може збиратися в подовжньому напрямку з декількох окремих частин, що з'єднуються відомим способом. Стінки 3, 4 переважно виготовлені з фанери, переважно, тришарової фанери, причому подовжні волокна двох зовнішніх шарів проходять уздовж елемента конструкції. Елемент конструкції має бісектрису 10 у своєму поперечному перерізі, що означає, що дві з'єднані кінцеві зони 7 полиць 3, 4 будуть закінчуватися, лежачи вертикально по центру ширини полиці 2. Пропонований елемент конструкції 1 володіє тією перевагою, що в принципі може виготовлятися з усіх видів матеріалів чи цілком з різних матеріалів для полиці 2 і стінок 3, 4 відповідно, причому для стінок 3, 4 переважно використовуються матеріали, здатні поглинати поперечні сили і, крім того, гнучкі і, переважно, такі, що склеюються. Стінки 3, 4 можуть виготовлятися, наприклад, з картону, пластмаси, листового металу, багатошарової фанери або інших матеріалів з дерева. Так само з різних матеріалів можна виготовляти і полицю 2, наприклад, із пластмаси, картону, багатошарової фанери, а також з металу. Відповідно до варіанта здійснення, представленого на Фіг.2, у порожнину 11, укладену між полицею 2 і стінками 3, 4, вставлена проміжна стінка 12, що введена з торців елемента конструкції 1. Зазначена проміжна стінка 12, що може виготовлятися з того ж матеріалу, що і стінки 3, 4, може з'єднуватися зі стінками 3, 4 або полицею 2, відповідно, шляхом склеювання. Відповідно до варіанта здійснення, представленого на Фіг.3, проміжна стінка 12 вставлена в прорізане виточення 13 у полиці 2, що проходить 9 до зовнішньої сторони 14 полицю 2. Варіанти елемента конструкції 1, представлені на фіг. 1 і 2, забезпечують надвисоку несучу здатність з підвищеною жорсткістю при крутінні. Конструктивний елемент 15, показаний на Фіг.4 і 5, виконаний з декількох елементів конструкції 1, представлених на Фіг.1, розташованих поруч і з'єднаних між собою, причому відповідні вільні кіпці з'єднаних стінок 3, 4 окремих елементів конструкції 1 з'єднані полицею 16, переважно, також приклеюванням. На Фіг.6 представлений конструктивний елемент, у якого відношення ширини 17 елемента конструкції до висоти 18 елемента конструкції дорівнює приблизно 1:1,5, у той час як на Фіг.4 зазначене відношення, щонайменше, більш 1:3. Як можна бачити з Фіг.6 і 7, відношення 1:1,5 дає більш сильну S-подубну кривизну стінок 3, 4, що припустима, якщо стінки 3, 4 мають достатню гнучкість, і забезпечують підвищену стійкість, особливо якщо між полицею 16 на верхній стороні конструктивного елемента 15 і полицею 2 на нижній стороні конструктивного елемента 15 виникають поперечні сили. На Фіг.8 представлений варіант здійснення, подібний до варіанта здійснення на Фіг.6. Однак у цьому випадку порожнини 11 заповнені спіненим поліуретаном 19, що також сприяє підвищенню несучої здатності. У залежності від різних вимог (звукоізоляція, підвищення несучої здатності, теплоізоляція і т.д.), зазначені порожнини можуть заповнюватися різними матеріалами. На Фіг.10 представлений конструктивний елемент 15і, виконаний з елементів конструкції 1’ по одному з варіантів здійснення, у якому дві стінки 3’, 4’, прикріплені до полиці 2, у кожному випадку проходять з кожної сторони полиці 2, і обидві кінцеві зони 7, 7’ двох стінок 3’, 4' пласко з'єднуються поверхнями, зверненими одна до одної. У результаті стінки 3’, 4’ у своїх поперечних перерізах мають форму подвійної витягнутої S. На Фіг.11 представлений пристрій 20 для виготовлення елемента конструкції 1, показаного на Фіг.1. Зазначений пристрій 20 має коробчастий тунель 21, армований рамами 22, передбаченими на деякій відстані друг від друга в подовжньому напрямку тунелю і призначеними для поглинання спрямованих назовні сил. На дні 23 тунелю з просвітом, ледве більшим товщини 25 двох з'єднаних кінцевих зон 7 стінок 3, 4 покладені планки 24. Зазначені планки 24 утворять канавки 26 з так званими рівнобіжними стінками, причому висота зазначених канавок так само передбачена ледве більшою висоти, па якій з'єднуються дві кінцеві зони 7 стінок 3, 4. Відстань між стінками переважно відповідає ширині полиці 2. 88505 10 На опорному пристрої 29, що може переміщатися від однієї канавки 26 з рівнобіжними стінками до іншої канавки 26 з рівнобіжними стінками в напрямку стрілок 30, передбачена клинчаста канавка 27, також утворена планками 28 приблизно такого ж типу, що і планки 24. Зазначена клинчаста канавка 27, клинчаста форма якої звужується в подовжньому напрямку у бік канавок 26 з рівнобіжними стінками, служить для прийому заготівки 31 елемента конструкції, утвореної полицею 2 і двома стінками 3, 4, що проходять уздовж полиці 2 паралельно один одному, і для вставки зазначеної заготівки в канавку 26 з рівнобіжними стінками, коли заготівка елемента конструкції переміщається в напрямку стрілки 32 на Фіг.12, і при цьому кінцеві зони 7 стінок 3, 4 здавлюються. Для цієї мети кінцеві зони 7 стінок 3, 4, що повинні з'єднуватися, попередньо покриваються клейовим матеріалом. Для того щоб запобігти вискакуванню заготівлі 31 елемента конструкції з канавки 26 з рівнобіжними стінками, викликаному стискаючими силами, що виникають при деформації стінок 3, 4, висота тунелю 21 обрана такою, що полиця 2, як показано на Фіг.12, буде лежати на внутрішній поверхні 33 тунелю 21 на протилежній стороні від канавок 26 з рівнобіжними стінками. На Фіг.13A-D показано, як відбувається деформація стінок 3, 4 при подовжньому переміщенні уздовж клинчастих канавок 27. Переміщення заготівки 31 елемента конструкції можна здійснювати стискаючими силами або також силами натягування. Особливо переважно пропускати мотузку через порожнину заготівки 31 елемента конструкції між стінками 3, 4 і кріпити зазначену мотузку до дальнього кінця заготівки, а потім прикладати до мотузки, що проходить і через тунель 21, сили натягування, що викликають переміщення заготівлі 31 елемента конструкції в напрямку стрілки 32. Формування плитоподібних конструктивних елементів 15 з окремих елементів конструкції 1 і 1’ переважно здійснюють у пресі, у якому сусідні елементи конструкції 1 і 1’ стискають після попереднього нанесення клею на сторони, що упираються одна в одну. Однак, до цього між вільними кінцевими зонами 7’ стінок, що з'єднуються, 3, 4 і 3’, 4’ відповідно окремих елементів конструкції 1 і 1’ попередньо вставляють полиці 16, що відповідають полиці 2 елемента конструкції 1, 1'. При використанні дерева з'єднання стінок 3, 4 і 3’, 4’ із полицями 2, 16 або елементів конструкції 1 і 1’ відповідно переважно здійснюють за допомогою клею; зокрема, клею із синтетичної смоли, у випадку інших матеріалів для окремих елементів елемента конструкції з'єднання зазначених окремих частин здійснюють у залежності від відповідного виду матеріалу, тобто, наприклад, шляхом паяння, зварювання, згвинчування і т.д. 11 88505 12 13 Комп’ютерна верстка А. Рябко 88505 Підписне 14 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
