Пакет зі стійким дном

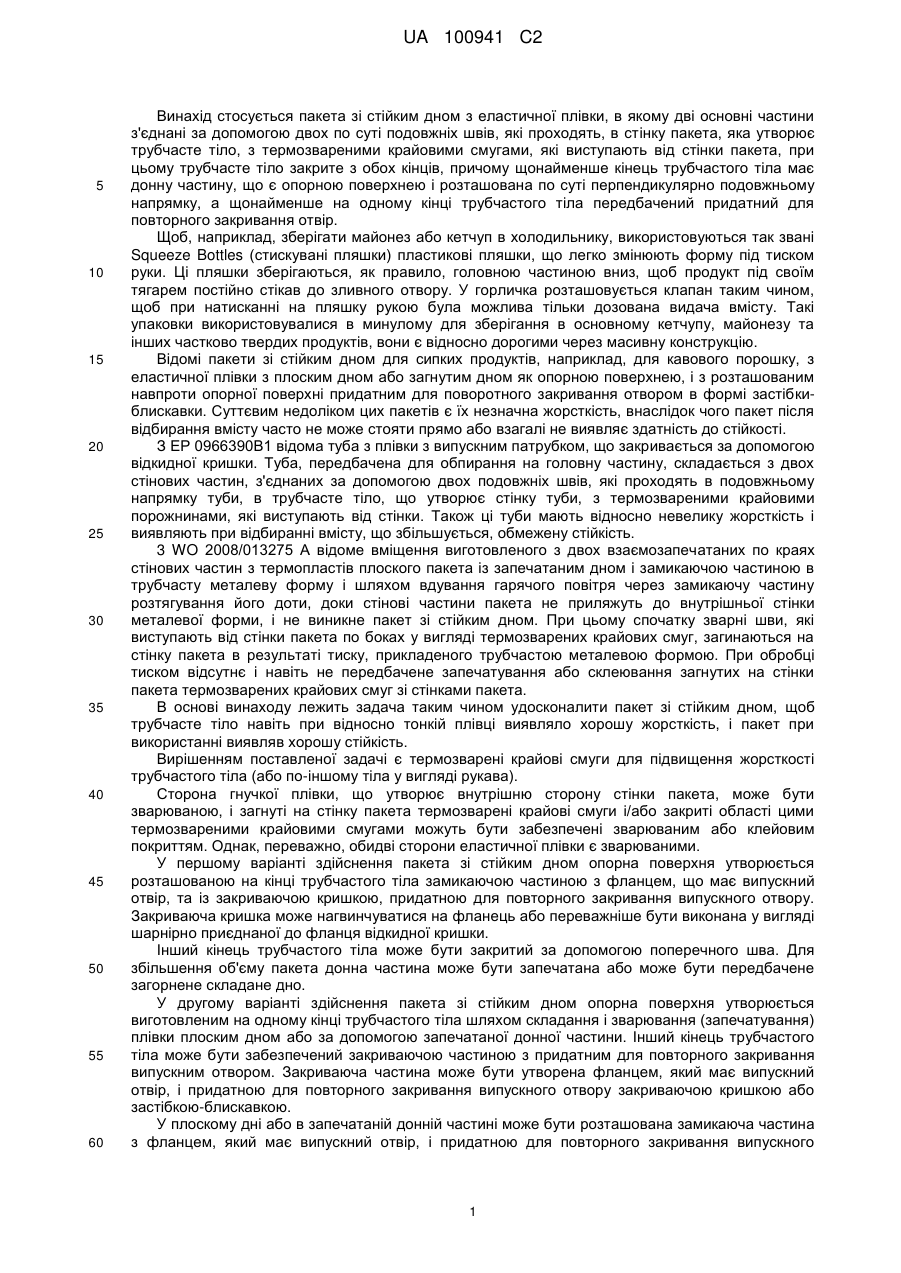

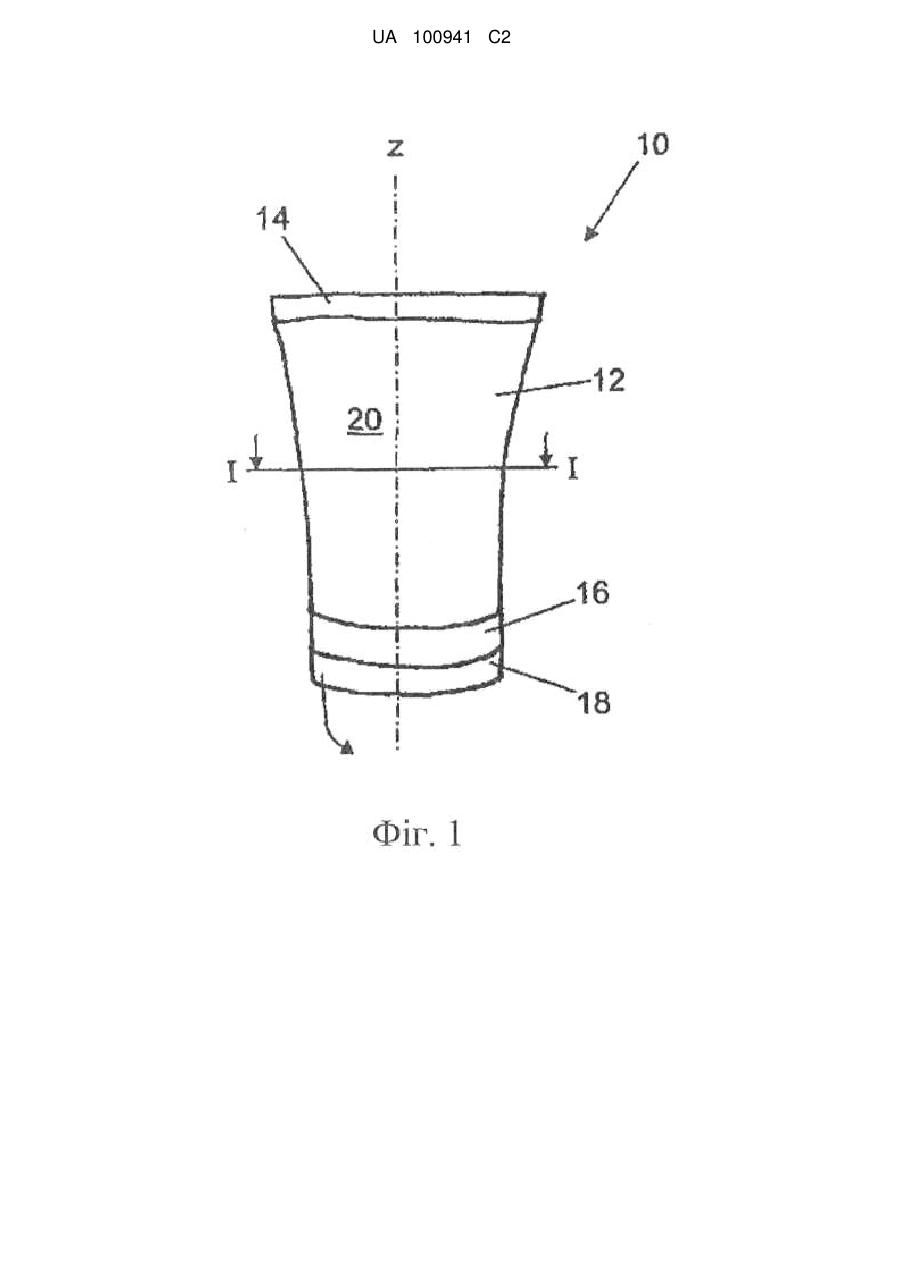

Реферат: У пакеті (10) зі стійким дном з еластичної плівки дві стінові частини (20, 22) з'єднані за допомогою двох подовжніх швів, які проходять по суті в подовжньому напрямку (z), в стінку пакета, що утворює трубчасте тіло (12), з термозварюваними крайовими смугами (24, 26), які виступають від стінки пакета. Трубчасте тіло (12) закрите на обох кінцях, причому щонайменше один кінець трубчастого тіла (12) має донну частину, що є опорною поверхнею і розташована по суті перпендикулярно подовжній осі (z), і щонайменше на одному кінці трубчастого тіла (12) передбачений придатний для повторного закривання отвір. Смуги (24, 26) для збільшення жорсткості трубчастого тіла (12) загнуті на стінку пакета і приварені або приклеєні до стінки пакета. UA 100941 C2 (12) UA 100941 C2 UA 100941 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується пакета зі стійким дном з еластичної плівки, в якому дві основні частини з'єднані за допомогою двох по суті подовжніх швів, які проходять, в стінку пакета, яка утворює трубчасте тіло, з термозвареними крайовими смугами, які виступають від стінки пакета, при цьому трубчасте тіло закрите з обох кінців, причому щонайменше кінець трубчастого тіла має донну частину, що є опорною поверхнею і розташована по суті перпендикулярно подовжньому напрямку, а щонайменше на одному кінці трубчастого тіла передбачений придатний для повторного закривання отвір. Щоб, наприклад, зберігати майонез або кетчуп в холодильнику, використовуються так звані Squeeze Bottles (стискувані пляшки) пластикові пляшки, що легко змінюють форму під тиском руки. Ці пляшки зберігаються, як правило, головною частиною вниз, щоб продукт під своїм тягарем постійно стікав до зливного отвору. У горличка розташовується клапан таким чином, щоб при натисканні на пляшку рукою була можлива тільки дозована видача вмісту. Такі упаковки використовувалися в минулому для зберігання в основному кетчупу, майонезу та інших частково твердих продуктів, вони є відносно дорогими через масивну конструкцію. Відомі пакети зі стійким дном для сипких продуктів, наприклад, для кавового порошку, з еластичної плівки з плоским дном або загнутим дном як опорною поверхнею, і з розташованим навпроти опорної поверхні придатним для поворотного закривання отвором в формі застібкиблискавки. Суттєвим недоліком цих пакетів є їх незначна жорсткість, внаслідок чого пакет після відбирання вмісту часто не може стояти прямо або взагалі не виявляє здатність до стійкості. З ЕР 0966390В1 відома туба з плівки з випускним патрубком, що закривається за допомогою відкидної кришки. Туба, передбачена для обпирання на головну частину, складається з двох стінових частин, з'єднаних за допомогою двох подовжніх швів, які проходять в подовжньому напрямку туби, в трубчасте тіло, що утворює стінку туби, з термозвареними крайовими порожнинами, які виступають від стінки. Також ці туби мають відносно невелику жорсткість і виявляють при відбиранні вмісту, що збільшується, обмежену стійкість. 3 WO 2008/013275 А відоме вміщення виготовленого з двох взаємозапечатаних по краях стінових частин з термопластів плоского пакета із запечатаним дном і замикаючою частиною в трубчасту металеву форму і шляхом вдування гарячого повітря через замикаючу частину розтягування його доти, доки стінові частини пакета не приляжуть до внутрішньої стінки металевої форми, і не виникне пакет зі стійким дном. При цьому спочатку зварні шви, які виступають від стінки пакета по боках у вигляді термозварених крайових смуг, загинаються на стінку пакета в результаті тиску, прикладеного трубчастою металевою формою. При обробці тиском відсутнє і навіть не передбачене запечатування або склеювання загнутих на стінки пакета термозварених крайових смуг зі стінками пакета. В основі винаходу лежить задача таким чином удосконалити пакет зі стійким дном, щоб трубчасте тіло навіть при відносно тонкій плівці виявляло хорошу жорсткість, і пакет при використанні виявляв хорошу стійкість. Вирішенням поставленої задачі є термозварені крайові смуги для підвищення жорсткості трубчастого тіла (або по-іншому тіла у вигляді рукава). Сторона гнучкої плівки, що утворює внутрішню сторону стінки пакета, може бути зварюваною, і загнуті на стінку пакета термозварені крайові смуги і/або закриті області цими термозвареними крайовими смугами можуть бути забезпечені зварюваним або клейовим покриттям. Однак, переважно, обидві сторони еластичної плівки є зварюваними. У першому варіанті здійснення пакета зі стійким дном опорна поверхня утворюється розташованою на кінці трубчастого тіла замикаючою частиною з фланцем, що має випускний отвір, та із закриваючою кришкою, придатною для повторного закривання випускного отвору. Закриваюча кришка може нагвинчуватися на фланець або переважніше бути виконана у вигляді шарнірно приєднаної до фланця відкидної кришки. Інший кінець трубчастого тіла може бути закритий за допомогою поперечного шва. Для збільшення об'єму пакета донна частина може бути запечатана або може бути передбачене загорнене складане дно. У другому варіанті здійснення пакета зі стійким дном опорна поверхня утворюється виготовленим на одному кінці трубчастого тіла шляхом складання і зварювання (запечатування) плівки плоским дном або за допомогою запечатаної донної частини. Інший кінець трубчастого тіла може бути забезпечений закриваючою частиною з придатним для повторного закривання випускним отвором. Закриваюча частина може бути утворена фланцем, який має випускний отвір, і придатною для повторного закривання випускного отвору закриваючою кришкою або застібкою-блискавкою. У плоскому дні або в запечатаній донній частині може бути розташована замикаюча частина з фланцем, який має випускний отвір, і придатною для повторного закривання випускного 1 UA 100941 C2 5 10 15 20 25 30 35 40 45 50 55 отвору закриваючою кришкою, при цьому закриваюча кришка може нагвинчуватися на фланець або бути виконана у вигляді шарнірно приєднаної переважно до фланця відкидної кришки. Пакет зі стійким дном, що відповідає винаходу, підходить, зокрема, для упаковування пастоподібного, кремоподібного, частково твердого/часткового рідкого, рідкого і сипкого заповнюючого продукту, зокрема, харчового продукту. Як еластична плівка можуть використовуватися, по суті, всі відомі еластичні пакувальні матеріали. Пакувальні матеріали повинні бути машинопридатними, це означає бути пристосованими для використання на пакувальних машинах. Еластична плівка може бути принципово одношаровою, але в більшості випадків вона багатошарова. Окремі шари матеріалу являють собою лакове покриття, плівки з металу, металізовані шари або плівки з пластику, зокрема з термопласту, або комбінації з металевої і пластикової плівки. Один або декілька шарів матеріалу являють собою екструдовані шари або плівки з термопласту, за необхідності в поєднанні з плівками з металів або пластику. Щонайменше один шар матеріалу являє собою лакове покриття, таке як безбарвний лак, кольоровий лак, покриття, що наноситься зануренням в розплав, і т. д. Щонайменше один шар матеріалу може бути металізованим шаром або осадженим з вакууму керамічним тонким шаром. Між окремими шарами можуть знаходитися клей, екструзійний клей, підсилювач зчеплення і/або нижній ґрунтувальний шар. Для посилення зчеплення шарів між собою поверхні шарів можуть бути піддані обробці коронним розрядом, полум'ям, озоном або плазмою. Шари матеріалу з термопласту можуть бути прозорими, напівпрозорими або непрозорими. Наприклад, на зовнішній шар матеріалу, плівку або шар на упаковці може наноситися друк. У випадку прозорого або напівпрозорого зовнішнього шару матеріалу, плівки або шару може бути нанесений контр-друк або зовнішній друк і контр-друк. Як плівки з металу застосовуються, наприклад, сталеві плівки, переважно алюмінієві плівки. Товщина плівок може становити, наприклад, від 5 до 100 мікрон, переважніше, від 8 до 30 мікрон. Прийнятні плівки з пластику доцільно робити з термопласту, такого як поліестер, поліолефін, як поліпропілен або поліетилен, поліамід, полівінілхлорид, полікарбонад і т. д., або з целюлозовмісних матеріалів, таких як целофан. Плівки з пластику можуть бути представлені одношаровою плівкою або багатошаровою плівкою. Товщина плівки з пластику може становити, наприклад, від 8 до 100 мікрон, переважніше від 12 до 30 мікрон і особливо від 12 до 23 мікрон. Екструдати або шари можуть бути, наприклад, з поліолефінів, таких як поліпропілен або поліетилен. Товщина екструзійних шарів може становити, наприклад, від 8 до 100 мікрон, переважніше від 12 до 30 мікрон і особливо від 12 до 23 мікрон. Розташована всередині на упаковці сторона плівкового матеріалу повинна бути переважно зварювана. Доцільно також, щоб зовнішня сторона багатошарового матеріалу була зварювана. Прикладами еластичної плівки є сполуки з щонайменше двох шарів матеріалу. Перший шар матеріалу може бути плівкою, наприклад, одношаровою або багатошаровою плівкою, з термопласту, такого як поліестер, поліолефін, як поліпропілен або поліетилен, поліамід, полівінілхлорид, полікарбонад і т. д., або з целюлозовмісних матеріалів, таких як целофан або папір. Плівка на повернутій назовні у готової упаковки стороні може бути забезпечена друком і/або контр-друком і переважно забезпечена зварюваним шаром, як, наприклад, сургуч. Другий шар матеріалу може бути металевою плівкою або металевою плівкою з нанесеним на повернуту всередину у готової упаковки сторону зварюваним шаром або зварюваною плівкою. Другий шар може бути в іншому варіанті зварюваною плівкою з термопласту або з екструзійного шару з термопласту, який переважно є зварюваним. За необхідності другим шаром можна використовувати також папір, наприклад, папір з покриттям. За необхідності можна застосовувати як другий шар матеріалу шар лаку або лакове покриття. Лаки можуть бути прозорими, непрозорими і безбарвними або кольоровими. Залежно від упаковуваного товару, багатошаровий матеріал може мати бар'єрні властивості проти проникнення рідини, газів, пари, водяної пари, ароматичних речовин, запахів і т. д. Для одержання бар'єрних властивостей можна застосувати металеву плівку, металізовані шари, наприклад, з алюмінію, керамічних тонких шарів, наприклад з оксиду кремнію і/або оксиду алюмінію, які наносяться іонноплазмовим напиленням або осадженням з вакууму, або пластикові плівки, наприклад, з матеріалів ряду стиролу-співполімерів, етил-вініл-алкоголь-полімерів або иолівініліденфториду. Прикладами зварюваних матеріалів для плівок або екструдатів є поліолефіни, такі як поліетилен, поліпропілен або спів- або термополімери етилену і акрилової кислоти. Термічна зварюваність плівкового матеріалу може бути досягнута нанесенням сургучу (зварюваного лаку). 2 UA 100941 C2 5 10 15 20 25 30 35 40 45 50 55 60 Пакет зі стійким дном, як правило, у час або після відбирання продукту розправляється до опорної поверхні. Допустимо, що пакети розгортаються від свого кінця. Для останнього прикладу переважне вибирання плівкового матеріалу з властивостями dead-fold ("незминального складання"). Інші переваги, ознаки і деталі винаходу витікають з подальшого опису переважних прикладів виконання, а також на основі креслень, які необхідні виключно для пояснення, а не обмеженого уявлення. Креслення схематично показують: фіг. 1 - вигляд збоку першого варіанта виконання пакета зі стійким дном з відкидною кришкою; фіг. 2 - вигляд збоку другого варіанта виконання пакета із запечатаною донною частиною і застібкою-блискавкою; фіг. З - переріз пакета, зображеного на фіг. 1 і фіг. 2 по лінії 1-І; фіг. 4 - фрагмент фіг. З в збільшеному масштабі. Поданий на фіг. 1 пакет 10 зі стійким дном в формі туби має трубчасте тіло 12, закрите на одному кінці міцним поперечним швом 14. На іншому кінці трубчастого тіла 12 розташований фланець 16 із забірним отвором, що закривається за допомогою відкидної кришки 18. Трубчасте тіло 12 складається з двох стінових частин 20, 22 пакета, які з'єднані за допомогою двох подовжніх швів, які проходять по суті в подовжньому напрямку (z), трубчастого тіла 12 в єдину стінку пакета. Подовжні шви, що виконані в формі термозварюваних крайових смуг 24, 26 і виступають назовні від стінки пакета, загнуті на стінку пакета і міцно з'єднані з нею (фіг. З і 4). Відкидна кришка 18 служить опорною поверхнею і розташована по суті перпендикулярно до подовжньої осі (z) трубчастого тіла 12. Замість поперечного шва 14 трубчасте тіло 12 для збільшення об'єму пакета може бути закрите показаною на фіг. 2 запечатаною донною частиною 17 або із загнутим плоским дном. Поданий на фіг. 2 традиційний пакет 110 зі стійким дном типу Дой-пак (Doy Pack) має трубчасте тіло 12 з двох з'єднаних за допомогою подовжніх швів, які проходять по суті в подовжньому напрямку (z), в стінку пакета стінових частин 20, 22 пакета. На одному кінці трубчастого тіла 12 запечатана донна частина 17, що служить опорною поверхнею. На своєму іншому кінці трубчасте тіло 12 міцно запечатане відокремлюваним поперечним швом 14. Під відокремлюваним поперечним швом 14 запечатана застібка-блискавка 19 між стіновими частинами 20, 22 пакета. Подовжні шви, що виконані в формі термозварюваних крайових смуг 24, 26 і виступають назовні від стінки пакета, загнуті тут на стінку пакета і міцно з'єднані з нею (фіг. З і 4). Представлений на фіг. 2 зі стійким дном пакет 110 може мати загорнуту донну частину 17. Донна частина 17 пакета 110 може бути забезпечена закриваючою системою із закриваючою кришкою 18. Як, зокрема, зрозуміло з фіг. 4, загнута на стінку пакета або на стінову частину 22 пакета термозварювана крайова смуга 26 за допомогою клейової або запечатуючої маси 28 міцно з'єднана зі стінкою пакета. Ця клейова або запечатуюча маса 28 може бути нанесена у визначених попередньо місцях локально на плівку, наприклад, перед виготовленням пакета в процесі регістрового друку. У плівки з розташованим на обох сторонах зовнішнім і внутрішнім зварюваним шаром не потрібно додаткового нанесення запечатуваної маси в області термозварюваних крайових смуг 24, 26. ФОРМУЛА ВИНАХОДУ 1. Пакет зі стійким дном з еластичної плівки, в якому дві стінові частини (20, 22) з'єднані за допомогою двох поздовжніх швів, які проходять по суті в поздовжньому напрямку (z), в стінку пакета із загнутими на стінку пакета термозварюваними крайовими смугами (24, 26), яка утворює трубчасте тіло (12), при цьому трубчасте тіло (12) закрите на обох кінцях, причому щонайменше один кінець трубчастого тіла (12) має донну частину, що є опорною поверхнею і розташована по суті перпендикулярно поздовжній осі (z), і щонайменше на одному кінці трубчастого тіла (12) передбачений придатний для повторного закривання отвір, який відрізняється тим, що загнуті на стінку пакета термозварювані крайові смуги (24, 26) для збільшення жорсткості трубчастого тіла (12) приварені або приклеєні до цієї стінки пакета. 2. Пакет за п. 1, який відрізняється тим, що обидві сторони еластичної плівки зварювані. 3. Пакет за п. 1, який відрізняється тим, що сторона еластичної плівки, яка утворює внутрішню сторону стінки пакета може бути зварюваною, і загнуті на стінку пакета термозварювані крайові смуги (24, 26) і/або закриті термозварюваними крайовими смугами (24, 26) області забезпечені зварюваним або клейовим покриттям (28). 3 UA 100941 C2 5 10 15 20 25 4. Пакет за п. 1, який відрізняється тим, що опорна поверхня утворена розташованою на кінці трубчастого тіла (12) замикаючою частиною з фланцем (16), що має випускний отвір, із придатною для повторного закривання випускного отвору закриваючою кришкою (18). 5. Пакет за п. 4, який відрізняється тим, що закриваюча кришка (18) виконана з можливістю нагвинчування на фланець або виконана у вигляді шарнірно приєднаної переважно до фланця (16) відкидної кришки. 6. Пакет за п. 4 або 5, який відрізняється тим, що згаданий інший кінець трубчастого тіла (12) закритий за допомогою поперечного шва (14). 7. Пакет за п. 4 або 5, який відрізняється тим, що для збільшення об'єму пакета донна частина (17) запечатана або передбачене загорнене складане дно. 8. Пакет за п. 1, який відрізняється тим, що опорна поверхня утворена виготовленим на кінці трубчастого тіла (12) шляхом складання і зварювання плівки плоским дном або запечатаною донною частиною (17). 9. Пакет за п. 8, який відрізняється тим, що згаданий інший кінець трубчастого тіла (12) забезпечений закриваючою частиною, придатною для повторного закривання випускного отвору. 10. Пакет за п. 9, який відрізняється тим, що закриваюча частина утворена фланцем (16), який має випускний отвір, і придатною для повторного закривання випускного отвору закриваючою кришкою (18) або за допомогою застібки-блискавки (19). 11. Пакет за п. 8, який відрізняється тим, що в плоскому дні або в запечатаній донній частині (17) розташована закриваюча частина з фланцем (16), який має випускний отвір, і придатною для повторного закривання випускного отвору закриваючою кришкою (18). 12. Пакет за п. 8, який відрізняється тим, що закриваюча кришка (16) виконана з можливістю нагвинчування на фланець (16) або виконана у вигляді шарнірно приєднаної переважно до фланця (16) відкидної кришки. 13. Застосування пакета зі стійким дном за одним з пп. 1-12 для упаковування пастоподібних, кремоподібних, частково твердих/частково рідких, рідких і сипких заповнюючих продуктів, зокрема харчових продуктів. 4 UA 100941 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
