Пакет регулярної насадки масообмінного апарата
Номер патенту: 50963
Опубліковано: 25.06.2010
Автори: Волочнюк Віта Петрівна, Мікульонок Ігор Олегович, Ракицький Віталій Леонідович
Формула / Реферат
1. Пакет регулярної насадки масообмінного апарата, що містить сукупність розташованих один на одному горизонтальних шарів подовжених насадкових тіл, установлених із зазором одне відносно одного, який відрізняється тим, що насадкові тіла виконані у вигляді перфорованих півтруб.
2. Пакет за п. 1, який відрізняється тим, що перфоровані півтруби сусідніх шарів повернуті на 180° одна відносно одної.
Текст

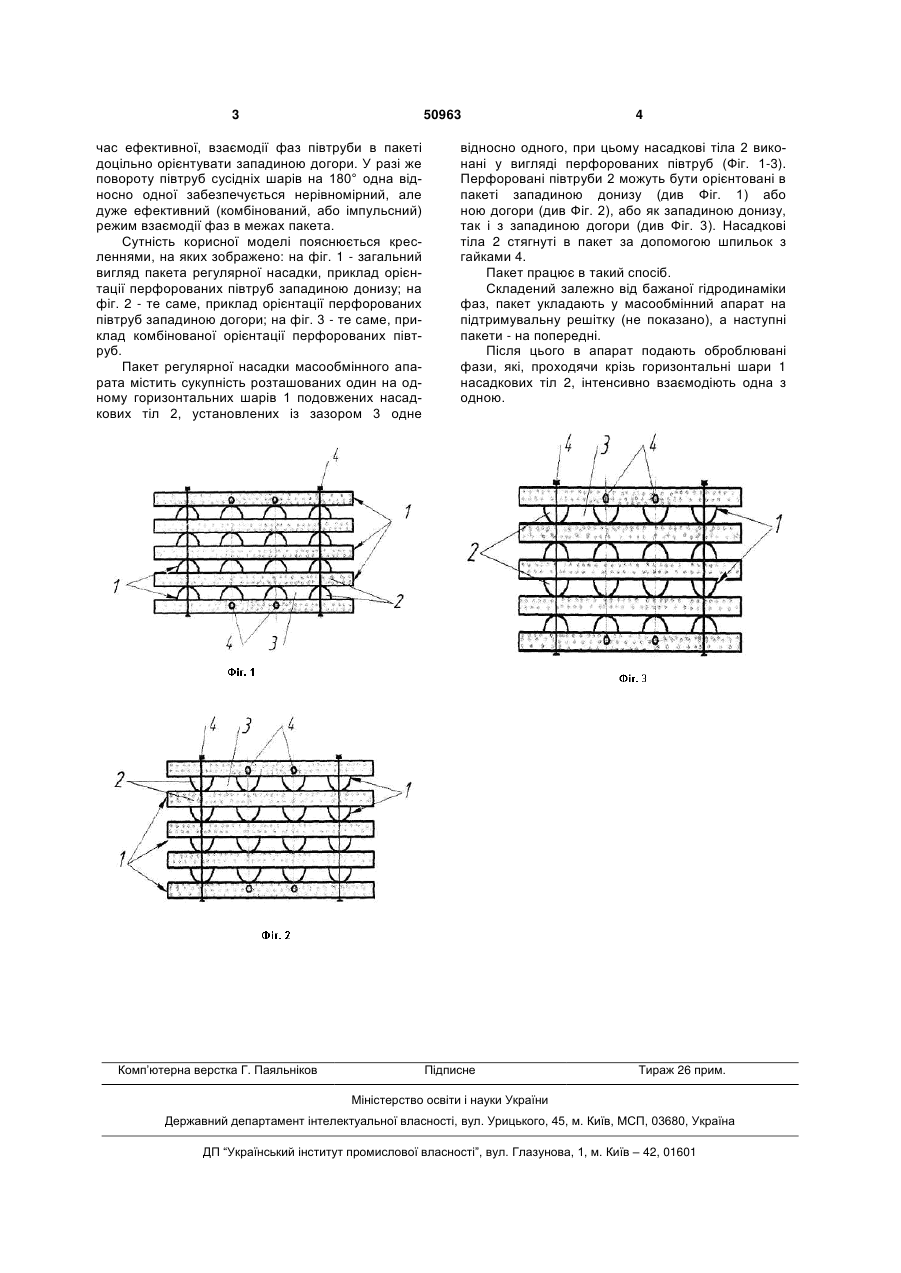

1. Пакет регулярної насадки масообмінного апарата, що містить сукупність розташованих один на одному горизонтальних шарів подовжених насадкових тіл, установлених із зазором одне відносно одного, який відрізняється тим, що насадкові тіла виконані у вигляді перфорованих півтруб. 2. Пакет за п. 1, який відрізняється тим, що перфоровані півтруби сусідніх шарів повернуті на 180° одна відносно одної. (19) (21) u201000316 (22) 15.01.2010 (24) 25.06.2010 (46) 25.06.2010, Бюл.№ 12, 2010 р. (72) ВОЛОЧНЮК ВІТА ПЕТРІВНА, МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ, РАКИЦЬКИЙ ВІТАЛІЙ ЛЕОНІДОВИЧ (73) ВОЛОЧНЮК ВІТА ПЕТРІВНА, МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ, РАКИЦЬКИЙ ВІТАЛІЙ ЛЕОНІДОВИЧ 3 50963 час ефективної, взаємодії фаз півтруби в пакеті доцільно орієнтувати западиною догори. У разі же повороту півтруб сусідніх шарів на 180° одна відносно одної забезпечується нерівномірний, але дуже ефективний (комбінований, або імпульсний) режим взаємодії фаз в межах пакета. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на фіг. 1 - загальний вигляд пакета регулярної насадки, приклад орієнтації перфорованих півтруб западиною донизу; на фіг. 2 - те саме, приклад орієнтації перфорованих півтруб западиною догори; на фіг. 3 - те саме, приклад комбінованої орієнтації перфорованих півтруб. Пакет регулярної насадки масообмінного апарата містить сукупність розташованих один на одному горизонтальних шарів 1 подовжених насадкових тіл 2, установлених із зазором 3 одне Комп’ютерна верстка Г. Паяльніков 4 відносно одного, при цьому насадкові тіла 2 виконані у вигляді перфорованих півтруб (Фіг. 1-3). Перфоровані півтруби 2 можуть бути орієнтовані в пакеті западиною донизу (див Фіг. 1) або ною догори (див Фіг. 2), або як западиною донизу, так і з западиною догори (див Фіг. 3). Насадкові тіла 2 стягнуті в пакет за допомогою шпильок з гайками 4. Пакет працює в такий спосіб. Складений залежно від бажаної гідродинаміки фаз, пакет укладають у масообмінний апарат на підтримувальну решітку (не показано), а наступні пакети - на попередні. Після цього в апарат подають оброблювані фази, які, проходячи крізь горизонтальні шари 1 насадкових тіл 2, інтенсивно взаємодіють одна з одною. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPackage of regular packing of mass-transfer apparatus
Автори англійськоюVolochniuk Vita Petrivna, Mikulionok Ihor Olehovych, Rakytskyi Vitalii Leonidovych
Назва патенту російськоюПакет регулярной насадки массообменного аппарата
Автори російськоюВолочнюк Вита Петровна, Микуленок Игорь Олегович, Ракицкий Виталий Леонидович
МПК / Мітки
МПК: B01J 19/32
Мітки: масообмінного, насадки, пакет, апарата, регулярної
