Робоче обладнання одноківшевого екскаватора з телескопічною рукояттю

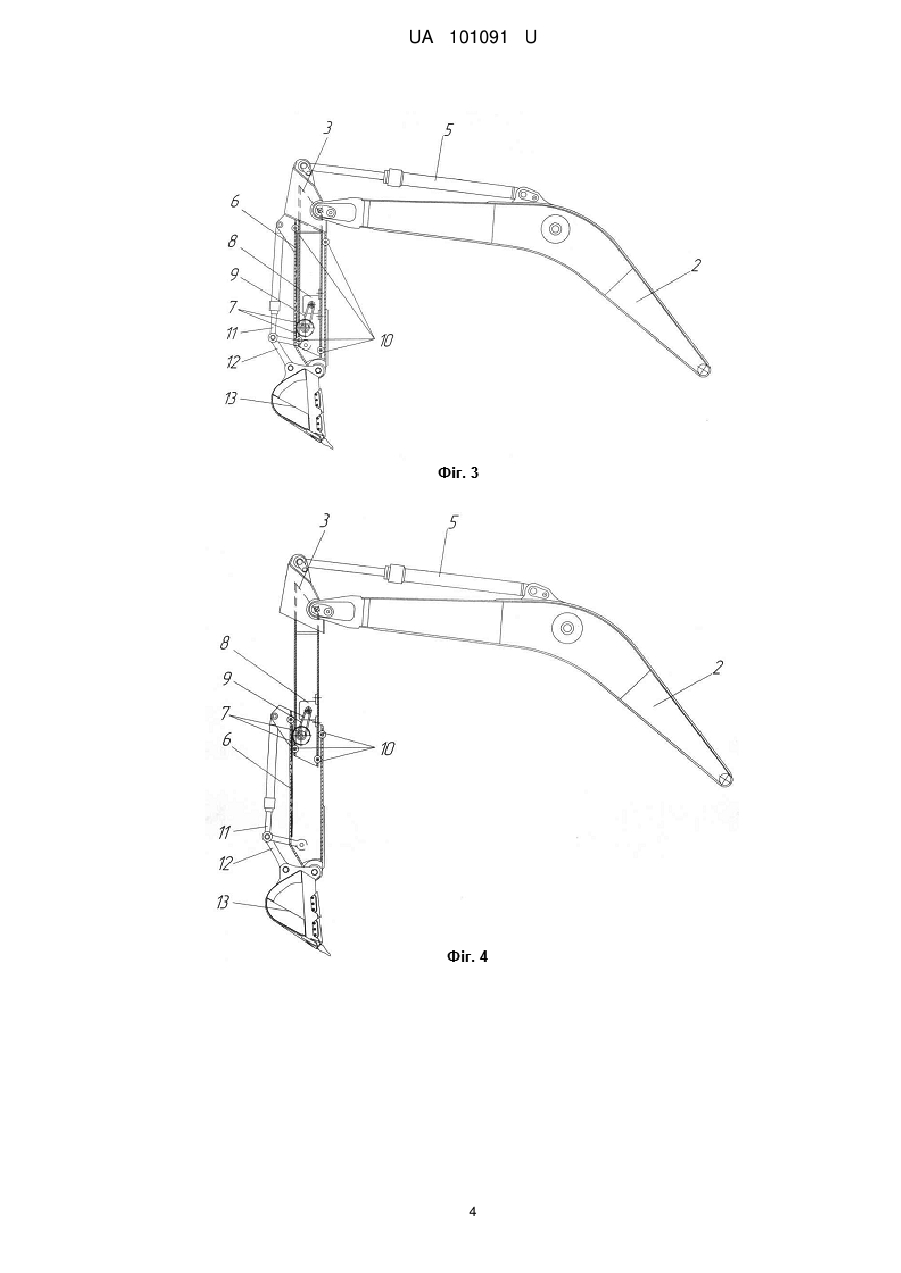

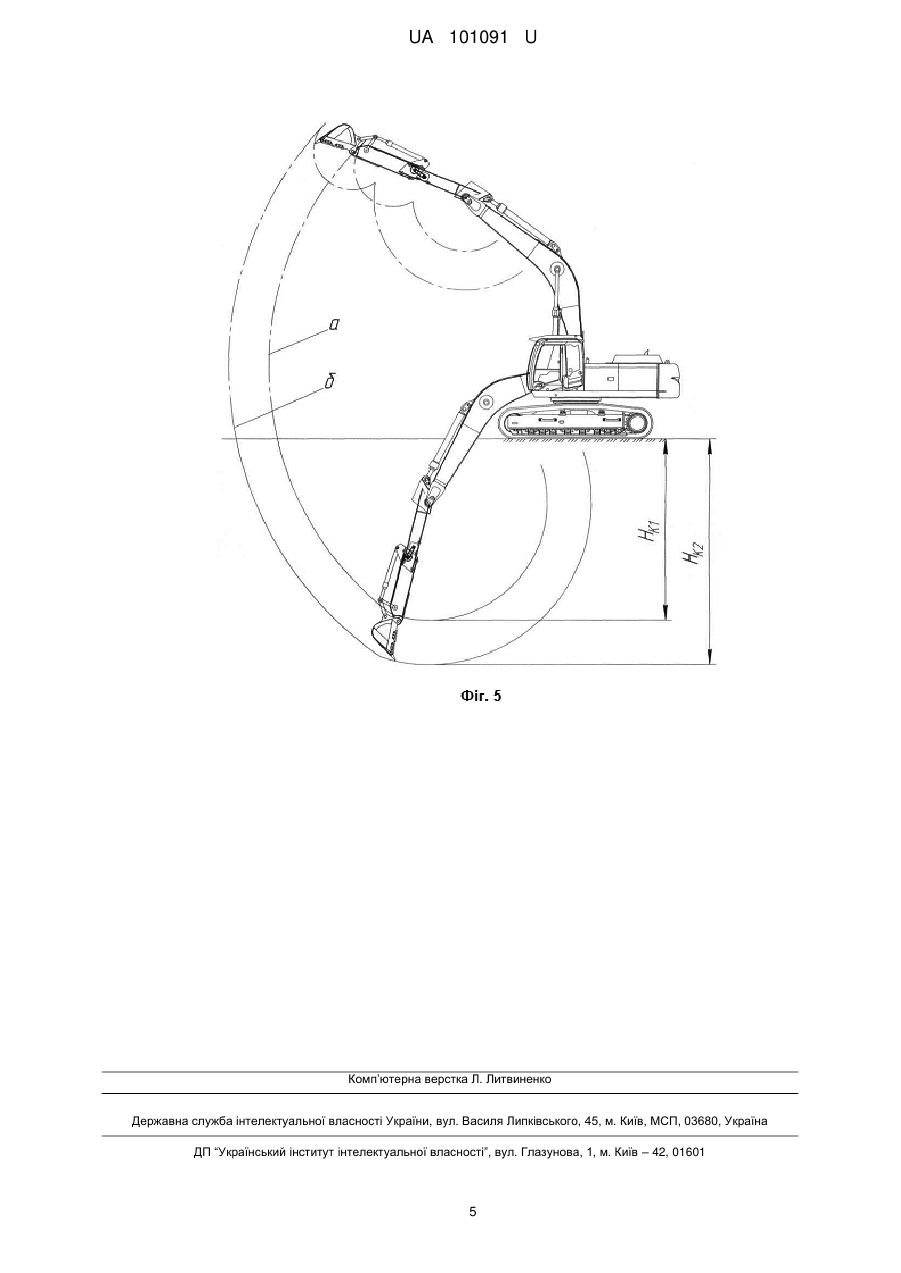

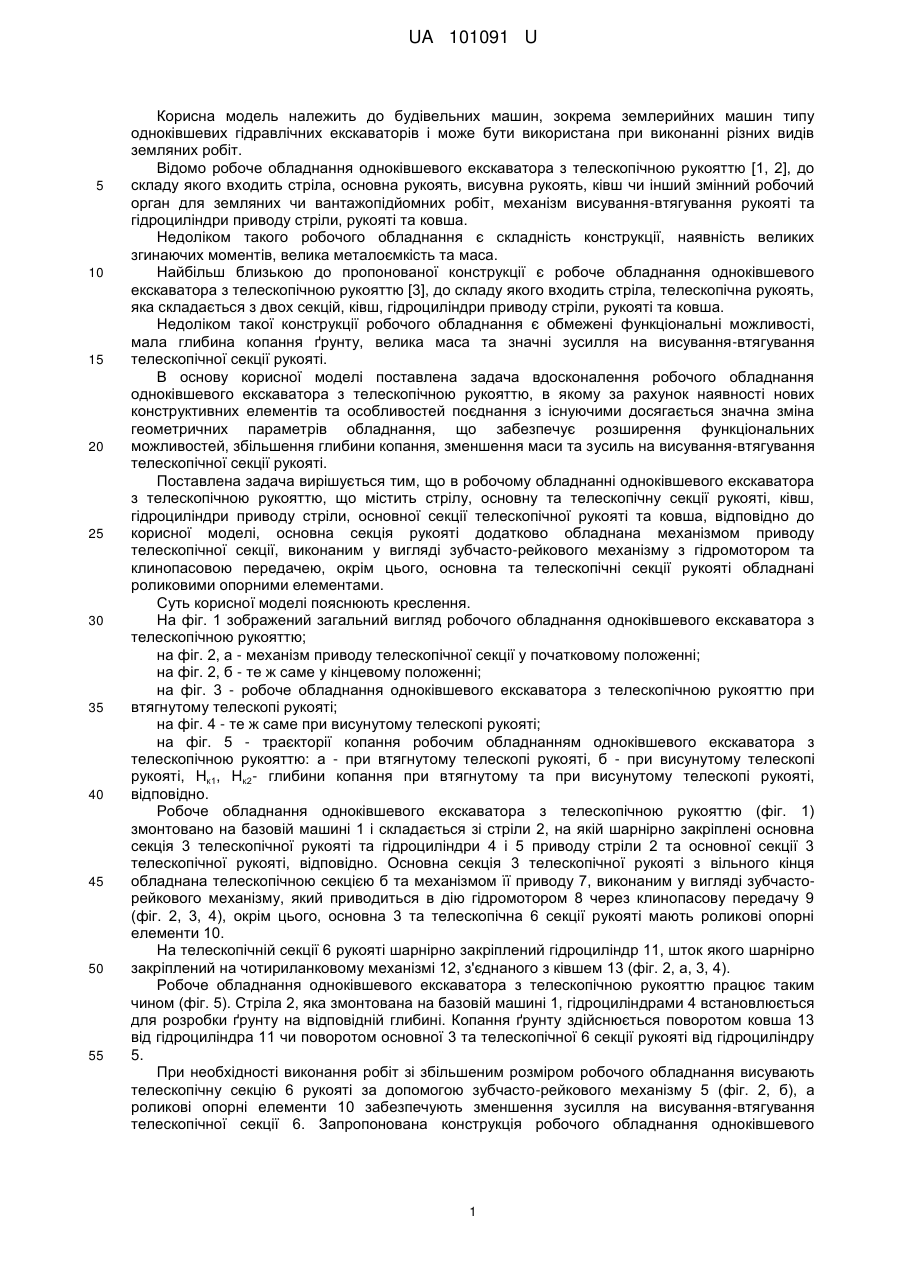

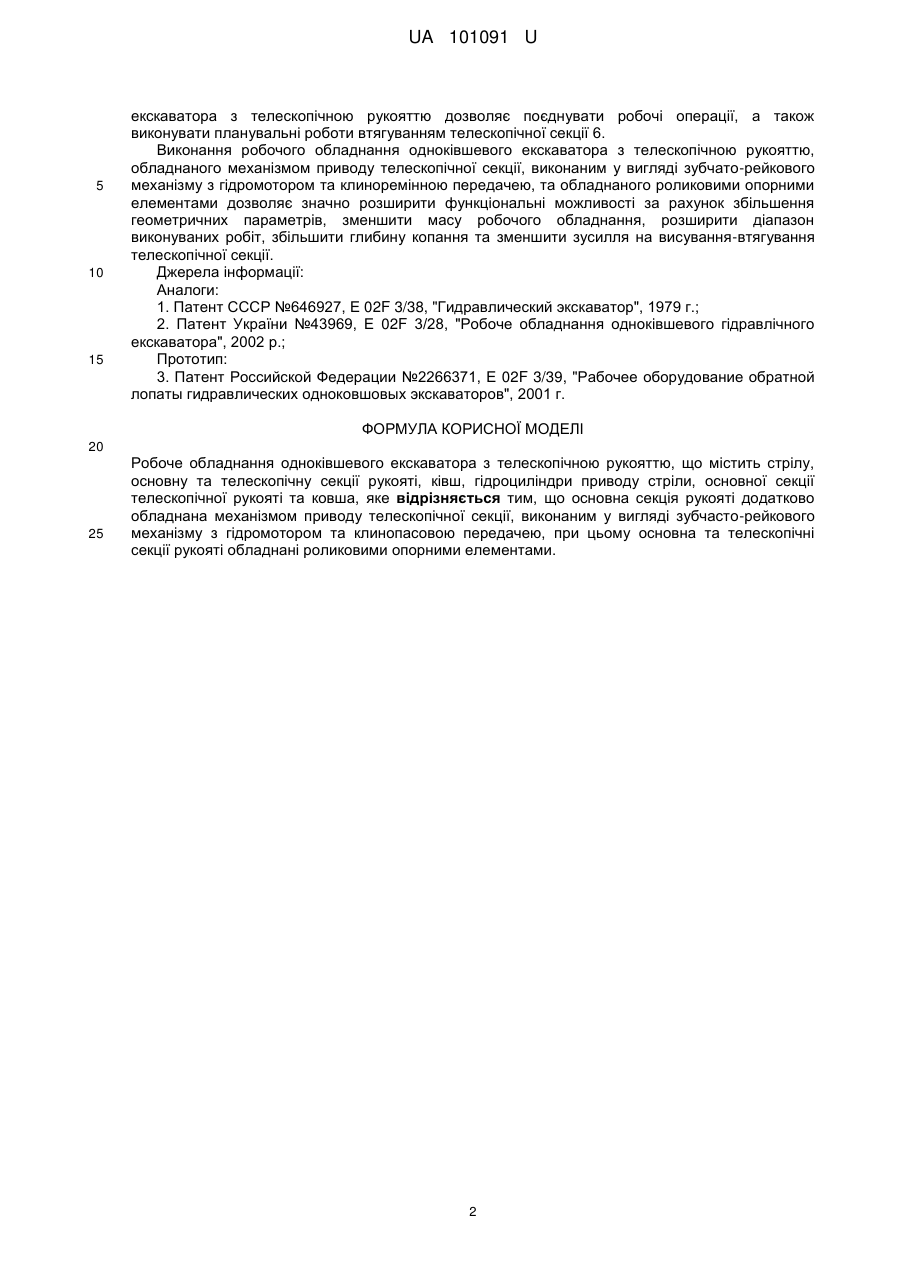

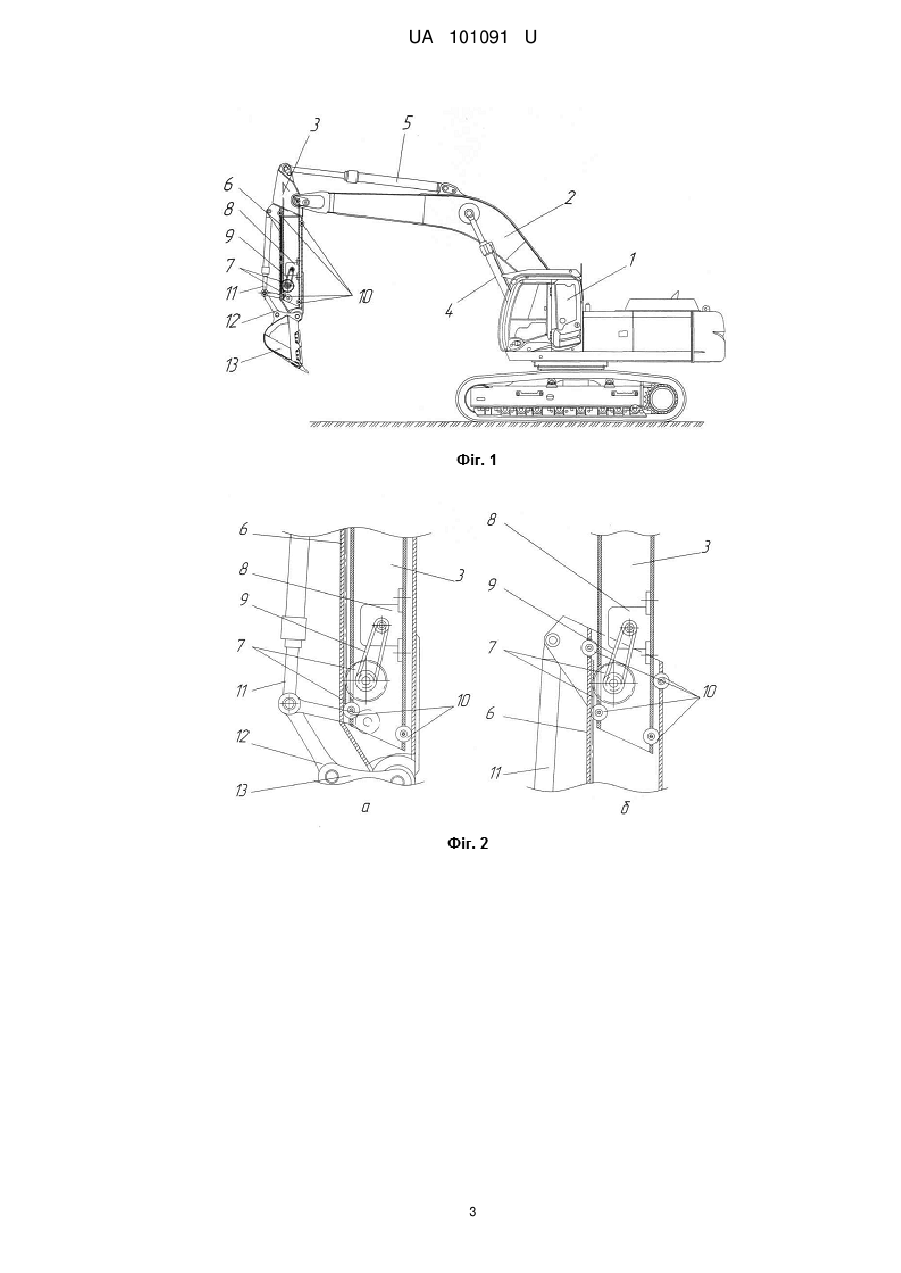

Реферат: Робоче обладнання одноківшевого екскаватора з телескопічною рукояттю, що містить стрілу, основну та телескопічну секції рукояті, ківш, гідроциліндри приводу стріли, основної секції телескопічної рукояті та ковша. Основна секція рукояті додатково обладнана механізмом приводу телескопічної секції, виконаним у вигляді зубчасто-рейкового механізму з гідромотором та клинопасовою передачею. Основна та телескопічні секції рукояті обладнані роликовими опорними елементами. UA 101091 U (54) РОБОЧЕ ОБЛАДНАННЯ ОДНОКІВШЕВОГО ЕКСКАВАТОРА З ТЕЛЕСКОПІЧНОЮ РУКОЯТТЮ UA 101091 U UA 101091 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівельних машин, зокрема землерийних машин типу одноківшевих гідравлічних екскаваторів і може бути використана при виконанні різних видів земляних робіт. Відомо робоче обладнання одноківшевого екскаватора з телескопічною рукояттю [1, 2], до складу якого входить стріла, основна рукоять, висувна рукоять, ківш чи інший змінний робочий орган для земляних чи вантажопідйомних робіт, механізм висування-втягування рукояті та гідроциліндри приводу стріли, рукояті та ковша. Недоліком такого робочого обладнання є складність конструкції, наявність великих згинаючих моментів, велика металоємкість та маса. Найбільш близькою до пропонованої конструкції є робоче обладнання одноківшевого екскаватора з телескопічною рукояттю [3], до складу якого входить стріла, телескопічна рукоять, яка складається з двох секцій, ківш, гідроциліндри приводу стріли, рукояті та ковша. Недоліком такої конструкції робочого обладнання є обмежені функціональні можливості, мала глибина копання ґрунту, велика маса та значні зусилля на висування-втягування телескопічної секції рукояті. В основу корисної моделі поставлена задача вдосконалення робочого обладнання одноківшевого екскаватора з телескопічною рукояттю, в якому за рахунок наявності нових конструктивних елементів та особливостей поєднання з існуючими досягається значна зміна геометричних параметрів обладнання, що забезпечує розширення функціональних можливостей, збільшення глибини копання, зменшення маси та зусиль на висування-втягування телескопічної секції рукояті. Поставлена задача вирішується тим, що в робочому обладнанні одноківшевого екскаватора з телескопічною рукояттю, що містить стрілу, основну та телескопічну секції рукояті, ківш, гідроциліндри приводу стріли, основної секції телескопічної рукояті та ковша, відповідно до корисної моделі, основна секція рукояті додатково обладнана механізмом приводу телескопічної секції, виконаним у вигляді зубчасто-рейкового механізму з гідромотором та клинопасовою передачею, окрім цього, основна та телескопічні секції рукояті обладнані роликовими опорними елементами. Суть корисної моделі пояснюють креслення. На фіг. 1 зображений загальний вигляд робочого обладнання одноківшевого екскаватора з телескопічною рукояттю; на фіг. 2, а - механізм приводу телескопічної секції у початковому положенні; на фіг. 2, б - те ж саме у кінцевому положенні; на фіг. 3 - робоче обладнання одноківшевого екскаватора з телескопічною рукояттю при втягнутому телескопі рукояті; на фіг. 4 - те ж саме при висунутому телескопі рукояті; на фіг. 5 - траєкторії копання робочим обладнанням одноківшевого екскаватора з телескопічною рукояттю: а - при втягнутому телескопі рукояті, б - при висунутому телескопі рукояті, Нк1, Нк2- глибини копання при втягнутому та при висунутому телескопі рукояті, відповідно. Робоче обладнання одноківшевого екскаватора з телескопічною рукояттю (фіг. 1) змонтовано на базовій машині 1 і складається зі стріли 2, на якій шарнірно закріплені основна секція 3 телескопічної рукояті та гідроциліндри 4 і 5 приводу стріли 2 та основної секції 3 телескопічної рукояті, відповідно. Основна секція 3 телескопічної рукояті з вільного кінця обладнана телескопічною секцією б та механізмом її приводу 7, виконаним у вигляді зубчасторейкового механізму, який приводиться в дію гідромотором 8 через клинопасову передачу 9 (фіг. 2, 3, 4), окрім цього, основна 3 та телескопічна 6 секції рукояті мають роликові опорні елементи 10. На телескопічній секції 6 рукояті шарнірно закріплений гідроциліндр 11, шток якого шарнірно закріплений на чотириланковому механізмі 12, з'єднаного з ківшем 13 (фіг. 2, а, 3, 4). Робоче обладнання одноківшевого екскаватора з телескопічною рукояттю працює таким чином (фіг. 5). Стріла 2, яка змонтована на базовій машині 1, гідроциліндрами 4 встановлюється для розробки ґрунту на відповідній глибині. Копання ґрунту здійснюється поворотом ковша 13 від гідроциліндра 11 чи поворотом основної 3 та телескопічної 6 секції рукояті від гідроциліндру 5. При необхідності виконання робіт зі збільшеним розміром робочого обладнання висувають телескопічну секцію 6 рукояті за допомогою зубчасто-рейкового механізму 5 (фіг. 2, б), а роликові опорні елементи 10 забезпечують зменшення зусилля на висування-втягування телескопічної секції 6. Запропонована конструкція робочого обладнання одноківшевого 1 UA 101091 U 5 10 15 екскаватора з телескопічною рукояттю дозволяє поєднувати робочі операції, а також виконувати планувальні роботи втягуванням телескопічної секції 6. Виконання робочого обладнання одноківшевого екскаватора з телескопічною рукояттю, обладнаного механізмом приводу телескопічної секції, виконаним у вигляді зубчато-рейкового механізму з гідромотором та клиноремінною передачею, та обладнаного роликовими опорними елементами дозволяє значно розширити функціональні можливості за рахунок збільшення геометричних параметрів, зменшити масу робочого обладнання, розширити діапазон виконуваних робіт, збільшити глибину копання та зменшити зусилля на висування-втягування телескопічної секції. Джерела інформації: Аналоги: 1. Патент СССР №646927, Е 02F 3/38, "Гидравлический экскаватор", 1979 г.; 2. Патент України №43969, Е 02F 3/28, "Робоче обладнання одноківшевого гідравлічного екскаватора", 2002 р.; Прототип: 3. Патент Российской Федерации №2266371, Е 02F 3/39, "Рабочее оборудование обратной лопаты гидравлических одноковшовых экскаваторов", 2001 г. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Робоче обладнання одноківшевого екскаватора з телескопічною рукояттю, що містить стрілу, основну та телескопічну секції рукояті, ківш, гідроциліндри приводу стріли, основної секції телескопічної рукояті та ковша, яке відрізняється тим, що основна секція рукояті додатково обладнана механізмом приводу телескопічної секції, виконаним у вигляді зубчасто-рейкового механізму з гідромотором та клинопасовою передачею, при цьому основна та телескопічні секції рукояті обладнані роликовими опорними елементами. 2 UA 101091 U 3 UA 101091 U 4 UA 101091 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
