Автомат для розливу питної води

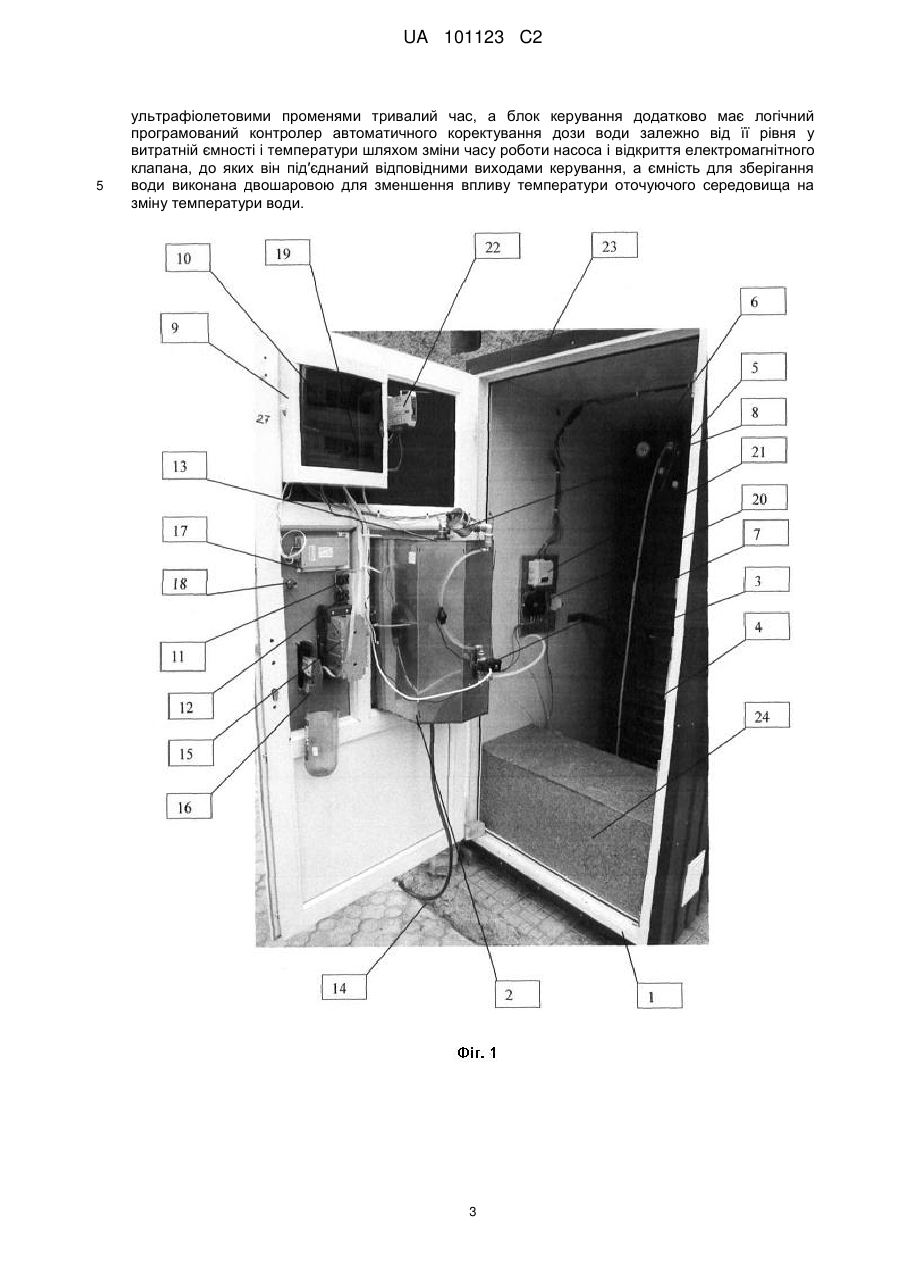

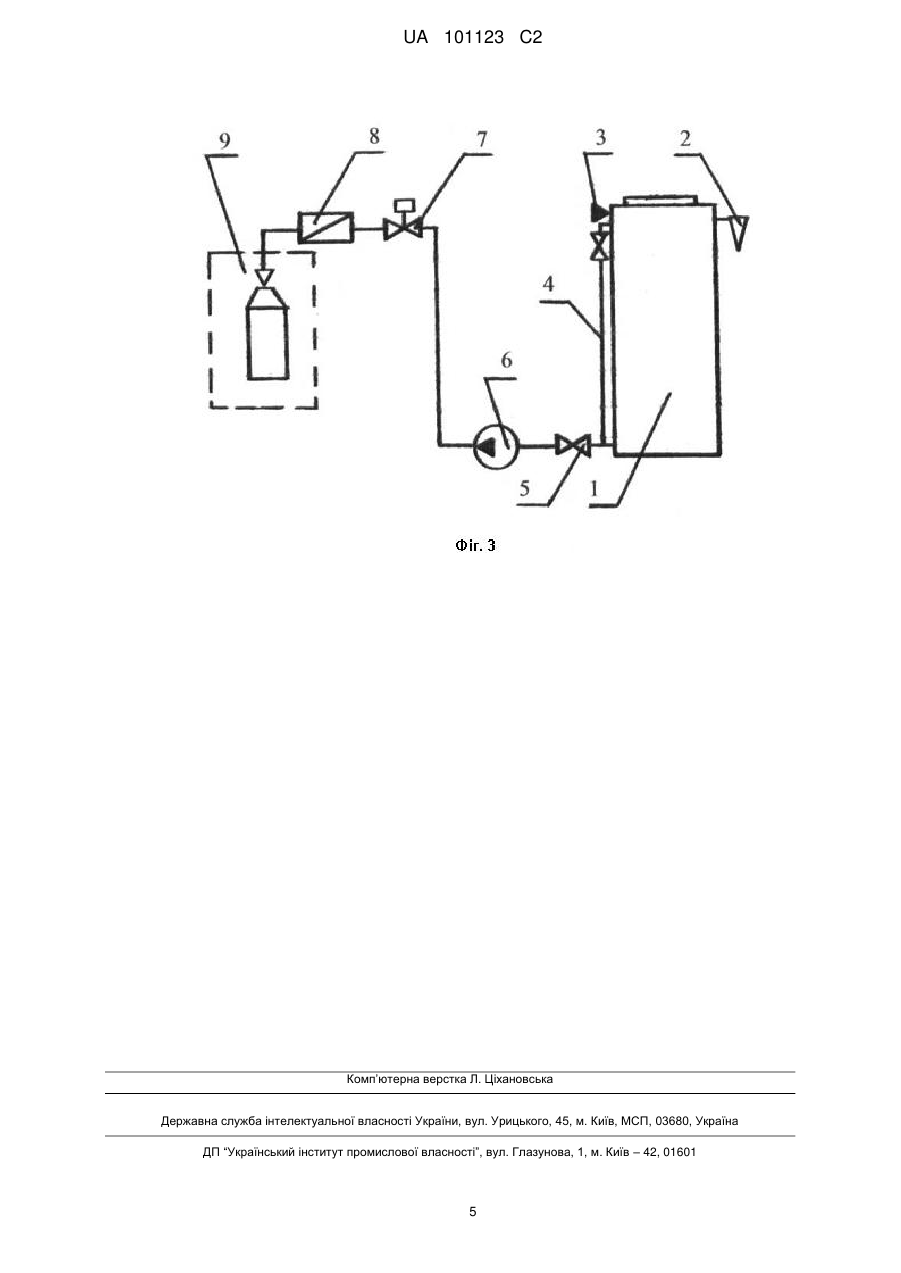

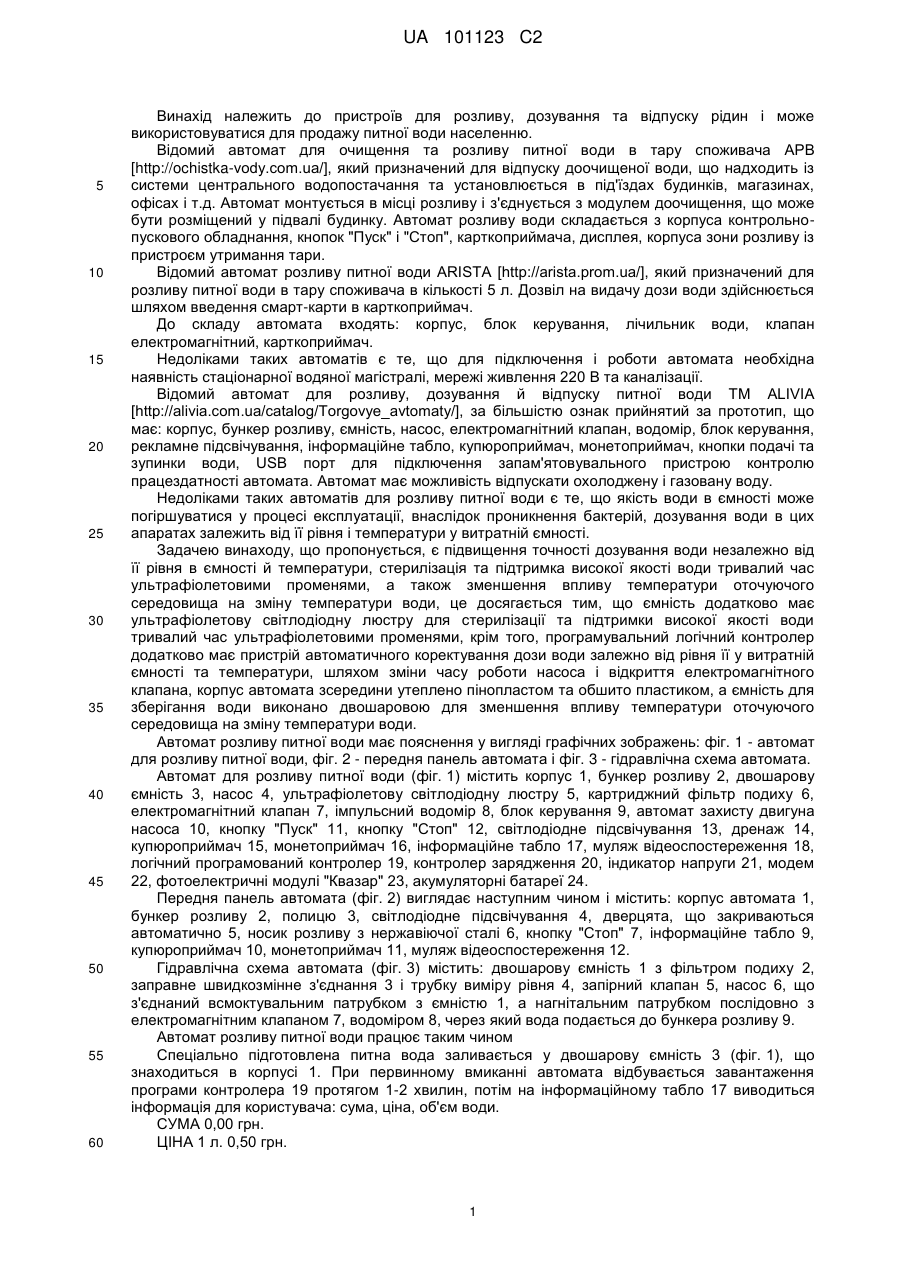

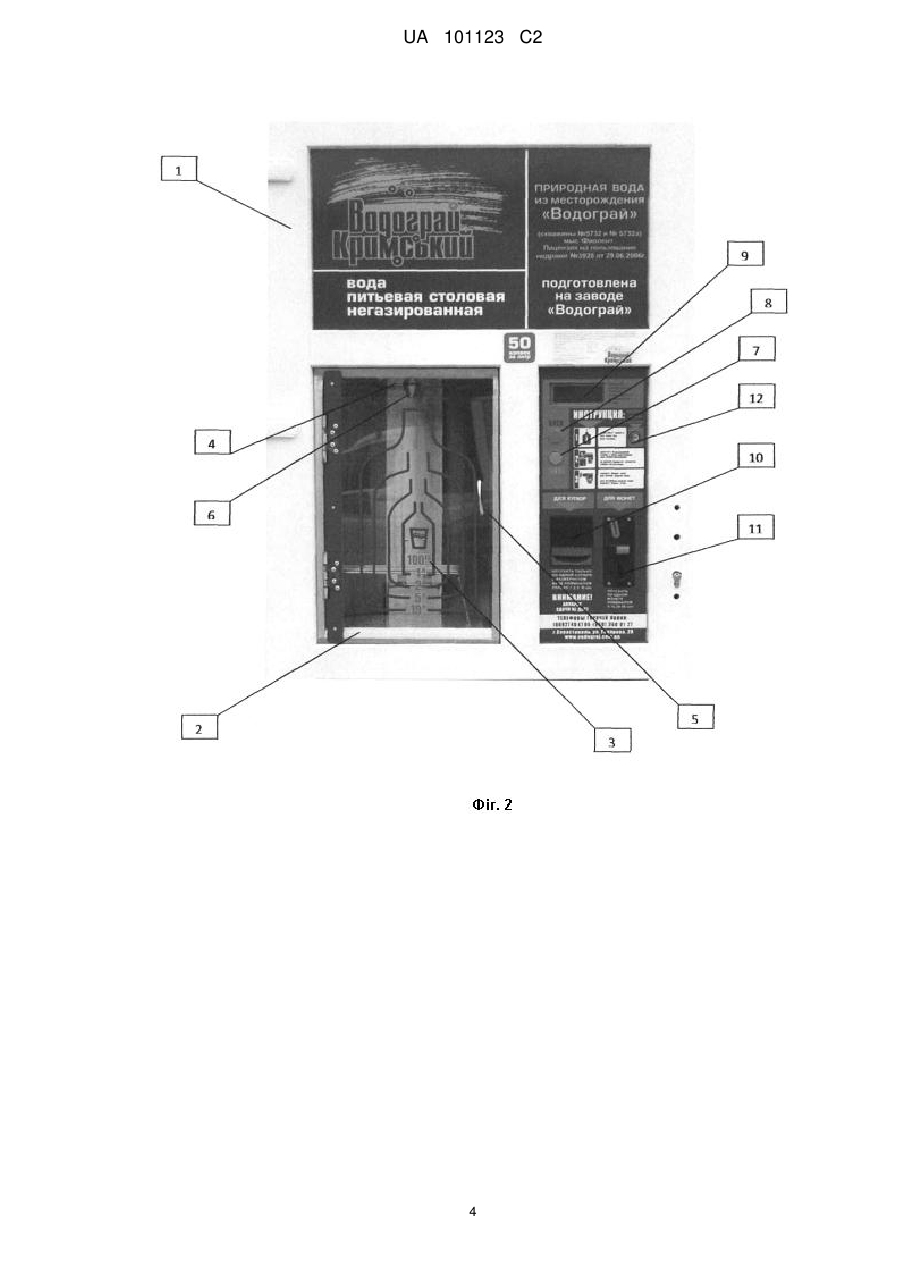

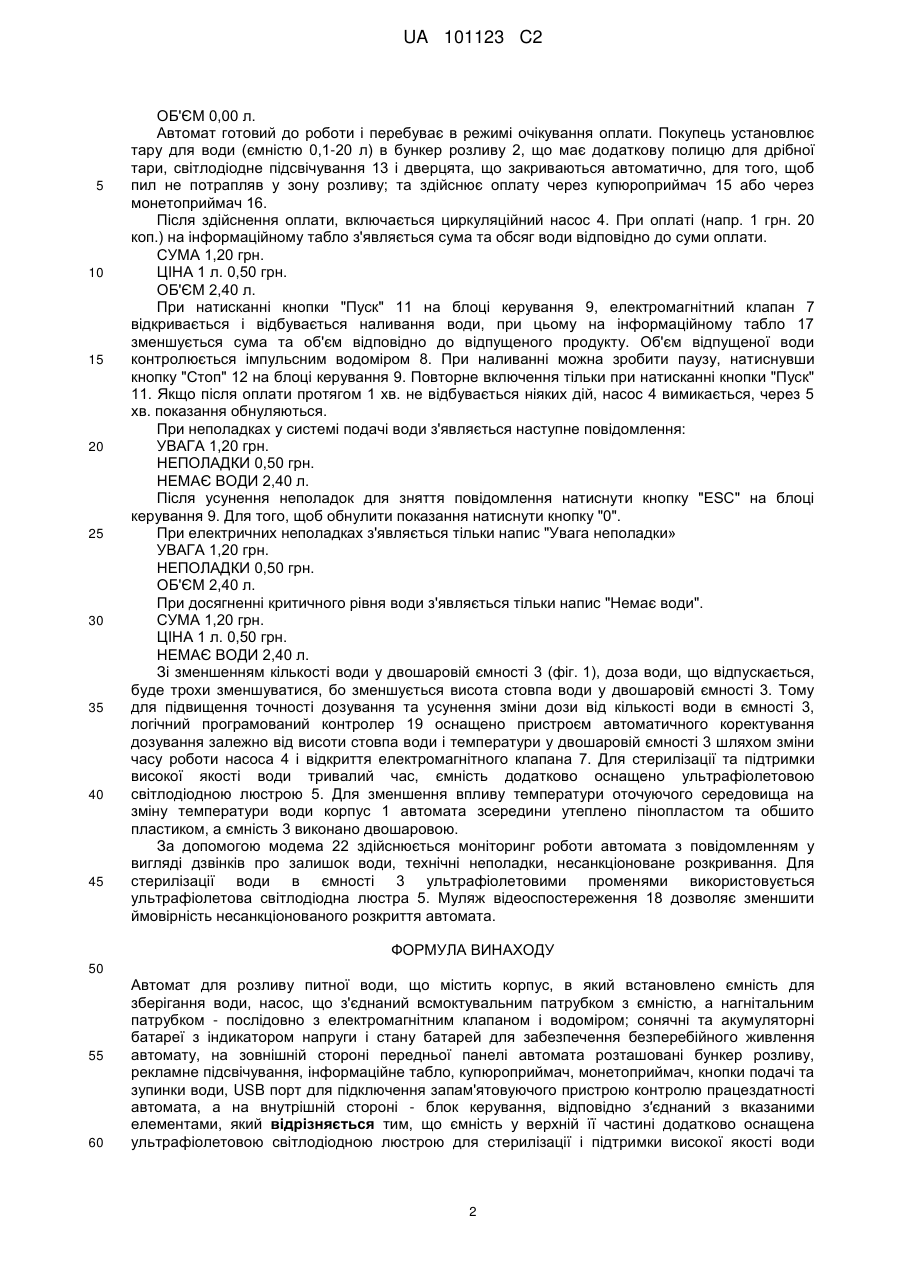

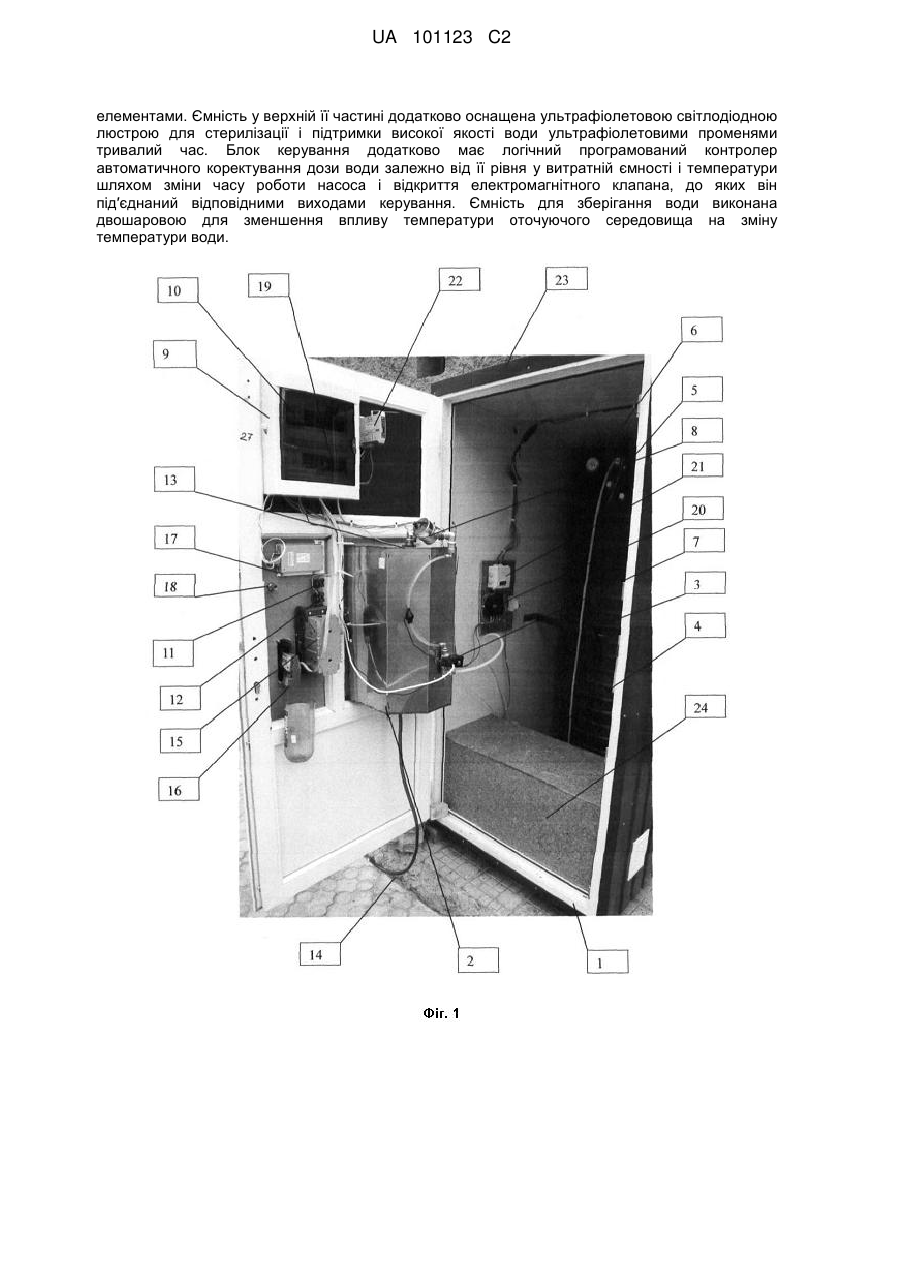

Реферат: Заявлений автомат для розливу питної води містить корпус, в який встановлено ємність для зберігання води, насос, що з'єднаний всмоктувальним патрубком з ємністю, а нагнітальним патрубком - послідовно з електромагнітним клапаном і водоміром; сонячні та акумуляторні батареї з індикатором напруги і стану батарей для забезпечення безперебійного живлення автомату, на зовнішній стороні передньої панелі автомата розташовані бункер розливу, рекламне підсвічування, інформаційне табло, купюроприймач, монетоприймач, кнопки подачі та зупинки води, USB порт для підключення запам'ятовуючого пристрою контролю працездатності автомата, а на внутрішній стороні - блок керування, відповідно з′єднаний з вказаними UA 101123 C2 (12) UA 101123 C2 елементами. Ємність у верхній її частині додатково оснащена ультрафіолетовою світлодіодною люстрою для стерилізації і підтримки високої якості води ультрафіолетовими променями тривалий час. Блок керування додатково має логічний програмований контролер автоматичного коректування дози води залежно від її рівня у витратній ємності і температури шляхом зміни часу роботи насоса і відкриття електромагнітного клапана, до яких він під′єднаний відповідними виходами керування. Ємність для зберігання води виконана двошаровою для зменшення впливу температури оточуючого середовища на зміну температури води. UA 101123 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до пристроїв для розливу, дозування та відпуску рідин і може використовуватися для продажу питної води населенню. Відомий автомат для очищення та розливу питної води в тару споживача АРВ [http://ochistka-vody.com.ua/], який призначений для відпуску доочищеної води, що надходить із системи центрального водопостачання та установлюється в під'їздах будинків, магазинах, офісах і т.д. Автомат монтується в місці розливу і з'єднується з модулем доочищення, що може бути розміщений у підвалі будинку. Автомат розливу води складається з корпуса контрольнопускового обладнання, кнопок "Пуск" і "Стоп", карткоприймача, дисплея, корпуса зони розливу із пристроєм утримання тари. Відомий автомат розливу питної води ARISTA [http://arista.prom.ua/], який призначений для розливу питної води в тару споживача в кількості 5 л. Дозвіл на видачу дози води здійснюється шляхом введення смарт-карти в карткоприймач. До складу автомата входять: корпус, блок керування, лічильник води, клапан електромагнітний, карткоприймач. Недоліками таких автоматів є те, що для підключення і роботи автомата необхідна наявність стаціонарної водяної магістралі, мережі живлення 220 В та каналізації. Відомий автомат для розливу, дозування й відпуску питної води ТМ ALIVIA [http://alivia.com.ua/catalog/Torgovye_avtomaty/], за більшістю ознак прийнятий за прототип, що має: корпус, бункер розливу, ємність, насос, електромагнітний клапан, водомір, блок керування, рекламне підсвічування, інформаційне табло, купюроприймач, монетоприймач, кнопки подачі та зупинки води, USB порт для підключення запам'ятовувального пристрою контролю працездатності автомата. Автомат має можливість відпускати охолоджену і газовану воду. Недоліками таких автоматів для розливу питної води є те, що якість води в ємності може погіршуватися у процесі експлуатації, внаслідок проникнення бактерій, дозування води в цих апаратах залежить від її рівня і температури у витратній ємності. Задачею винаходу, що пропонується, є підвищення точності дозування води незалежно від її рівня в ємності й температури, стерилізація та підтримка високої якості води тривалий час ультрафіолетовими променями, а також зменшення впливу температури оточуючого середовища на зміну температури води, це досягається тим, що ємність додатково має ультрафіолетову світлодіодну люстру для стерилізації та підтримки високої якості води тривалий час ультрафіолетовими променями, крім того, програмувальний логічний контролер додатково має пристрій автоматичного коректування дози води залежно від рівня її у витратній ємності та температури, шляхом зміни часу роботи насоса і відкриття електромагнітного клапана, корпус автомата зсередини утеплено пінопластом та обшито пластиком, а ємність для зберігання води виконано двошаровою для зменшення впливу температури оточуючого середовища на зміну температури води. Автомат розливу питної води має пояснення у вигляді графічних зображень: фіг. 1 - автомат для розливу питної води, фіг. 2 - передня панель автомата і фіг. 3 - гідравлічна схема автомата. Автомат для розливу питної води (фіг. 1) містить корпус 1, бункер розливу 2, двошарову ємність 3, насос 4, ультрафіолетову світлодіодну люстру 5, картриджний фільтр подиху 6, електромагнітний клапан 7, імпульсний водомір 8, блок керування 9, автомат захисту двигуна насоса 10, кнопку "Пуск" 11, кнопку "Стоп" 12, світлодіодне підсвічування 13, дренаж 14, купюроприймач 15, монетоприймач 16, інформаційне табло 17, муляж відеоспостереження 18, логічний програмований контролер 19, контролер зарядження 20, індикатор напруги 21, модем 22, фотоелектричні модулі "Квазар" 23, акумуляторні батареї 24. Передня панель автомата (фіг. 2) виглядає наступним чином і містить: корпус автомата 1, бункер розливу 2, полицю 3, світлодіодне підсвічування 4, дверцята, що закриваються автоматично 5, носик розливу з нержавіючої сталі 6, кнопку "Стоп" 7, інформаційне табло 9, купюроприймач 10, монетоприймач 11, муляж відеоспостереження 12. Гідравлічна схема автомата (фіг. 3) містить: двошарову ємність 1 з фільтром подиху 2, заправне швидкозмінне з'єднання 3 і трубку виміру рівня 4, запірний клапан 5, насос 6, що з'єднаний всмоктувальним патрубком з ємністю 1, а нагнітальним патрубком послідовно з електромагнітним клапаном 7, водоміром 8, через який вода подається до бункера розливу 9. Автомат розливу питної води працює таким чином Спеціально підготовлена питна вода заливається у двошарову ємність 3 (фіг. 1), що знаходиться в корпусі 1. При первинному вмиканні автомата відбувається завантаження програми контролера 19 протягом 1-2 хвилин, потім на інформаційному табло 17 виводиться інформація для користувача: сума, ціна, об'єм води. СУМА 0,00 грн. ЦІНА 1 л. 0,50 грн. 1 UA 101123 C2 5 10 15 20 25 30 35 40 45 ОБ'ЄМ 0,00 л. Автомат готовий до роботи і перебуває в режимі очікування оплати. Покупець установлює тару для води (ємністю 0,1-20 л) в бункер розливу 2, що має додаткову полицю для дрібної тари, світлодіодне підсвічування 13 і дверцята, що закриваються автоматично, для того, щоб пил не потрапляв у зону розливу; та здійснює оплату через купюроприймач 15 або через монетоприймач 16. Після здійснення оплати, включається циркуляційний насос 4. При оплаті (напр. 1 грн. 20 коп.) на інформаційному табло з'являється сума та обсяг води відповідно до суми оплати. СУМА 1,20 грн. ЦІНА 1 л. 0,50 грн. ОБ'ЄМ 2,40 л. При натисканні кнопки "Пуск" 11 на блоці керування 9, електромагнітний клапан 7 відкривається і відбувається наливання води, при цьому на інформаційному табло 17 зменшується сума та об'єм відповідно до відпущеного продукту. Об'єм відпущеної води контролюється імпульсним водоміром 8. При наливанні можна зробити паузу, натиснувши кнопку "Стоп" 12 на блоці керування 9. Повторне включення тільки при натисканні кнопки "Пуск" 11. Якщо після оплати протягом 1 хв. не відбувається ніяких дій, насос 4 вимикається, через 5 хв. показання обнуляються. При неполадках у системі подачі води з'являється наступне повідомлення: УВАГА 1,20 грн. НЕПОЛАДКИ 0,50 грн. НЕМАЄ ВОДИ 2,40 л. Після усунення неполадок для зняття повідомлення натиснути кнопку "ESC" на блоці керування 9. Для того, щоб обнулити показання натиснути кнопку "0". При електричних неполадках з'являється тільки напис "Увага неполадки» УВАГА 1,20 грн. НЕПОЛАДКИ 0,50 грн. ОБ'ЄМ 2,40 л. При досягненні критичного рівня води з'являється тільки напис "Немає води". СУМА 1,20 грн. ЦІНА 1 л. 0,50 грн. НЕМАЄ ВОДИ 2,40 л. Зі зменшенням кількості води у двошаровій ємності 3 (фіг. 1), доза води, що відпускається, буде трохи зменшуватися, бо зменшується висота стовпа води у двошаровій ємності 3. Тому для підвищення точності дозування та усунення зміни дози від кількості води в ємності 3, логічний програмований контролер 19 оснащено пристроєм автоматичного коректування дозування залежно від висоти стовпа води і температури у двошаровій ємності 3 шляхом зміни часу роботи насоса 4 і відкриття електромагнітного клапана 7. Для стерилізації та підтримки високої якості води тривалий час, ємність додатково оснащено ультрафіолетовою світлодіодною люстрою 5. Для зменшення впливу температури оточуючого середовища на зміну температури води корпус 1 автомата зсередини утеплено пінопластом та обшито пластиком, а ємність 3 виконано двошаровою. За допомогою модема 22 здійснюється моніторинг роботи автомата з повідомленням у вигляді дзвінків про залишок води, технічні неполадки, несанкціоноване розкривання. Для стерилізації води в ємності 3 ультрафіолетовими променями використовується ультрафіолетова світлодіодна люстра 5. Муляж відеоспостереження 18 дозволяє зменшити ймовірність несанкціонованого розкриття автомата. ФОРМУЛА ВИНАХОДУ 50 55 60 Автомат для розливу питної води, що містить корпус, в який встановлено ємність для зберігання води, насос, що з'єднаний всмоктувальним патрубком з ємністю, а нагнітальним патрубком - послідовно з електромагнітним клапаном і водоміром; сонячні та акумуляторні батареї з індикатором напруги і стану батарей для забезпечення безперебійного живлення автомату, на зовнішній стороні передньої панелі автомата розташовані бункер розливу, рекламне підсвічування, інформаційне табло, купюроприймач, монетоприймач, кнопки подачі та зупинки води, USB порт для підключення запам'ятовуючого пристрою контролю працездатності автомата, а на внутрішній стороні - блок керування, відповідно з′єднаний з вказаними елементами, який відрізняється тим, що ємність у верхній її частині додатково оснащена ультрафіолетовою світлодіодною люстрою для стерилізації і підтримки високої якості води 2 UA 101123 C2 5 ультрафіолетовими променями тривалий час, а блок керування додатково має логічний програмований контролер автоматичного коректування дози води залежно від її рівня у витратній ємності і температури шляхом зміни часу роботи насоса і відкриття електромагнітного клапана, до яких він під′єднаний відповідними виходами керування, а ємність для зберігання води виконана двошаровою для зменшення впливу температури оточуючого середовища на зміну температури води. 3 UA 101123 C2 4 UA 101123 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
