Пристрій для синтезу високодисперсних карбідів металів перехідної групи

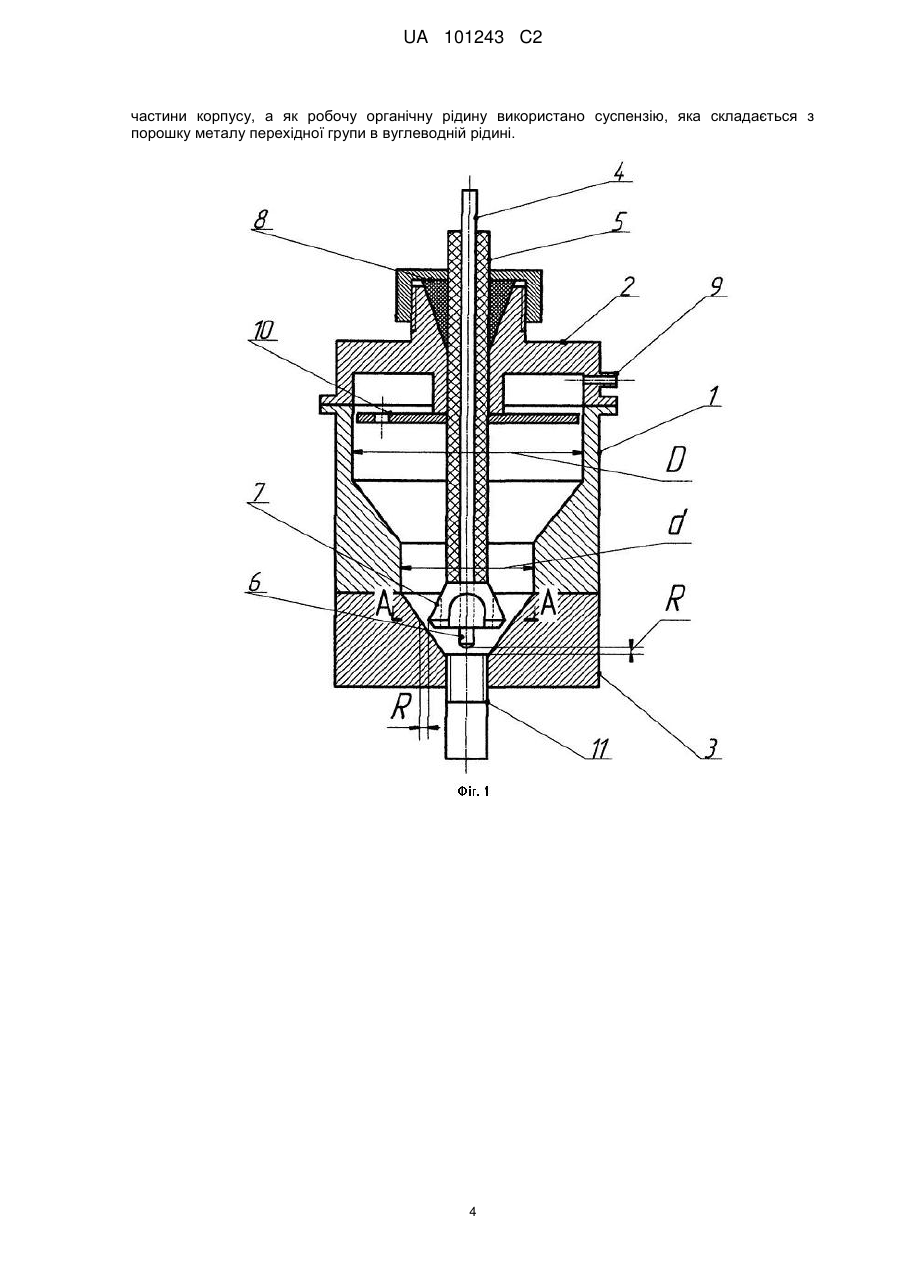

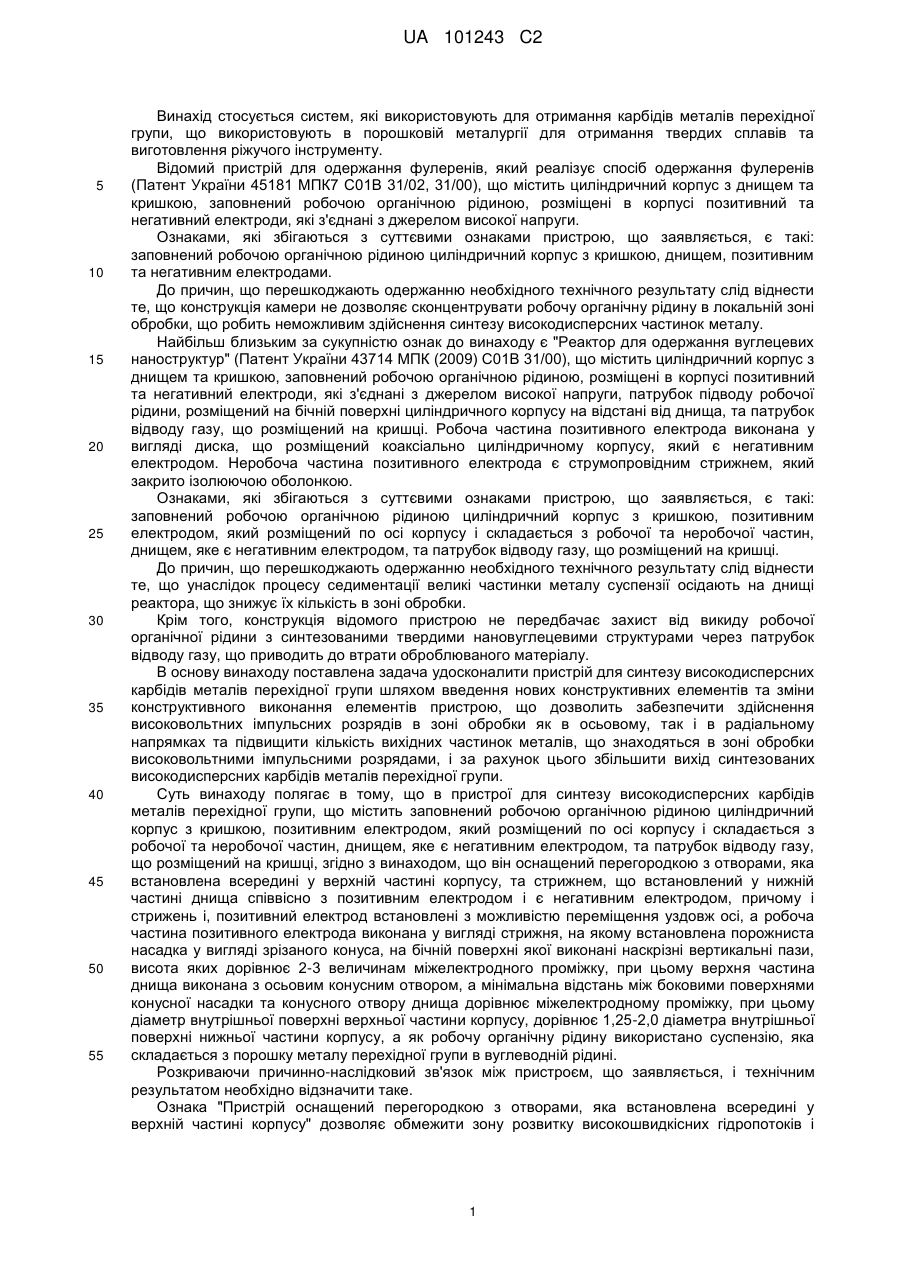

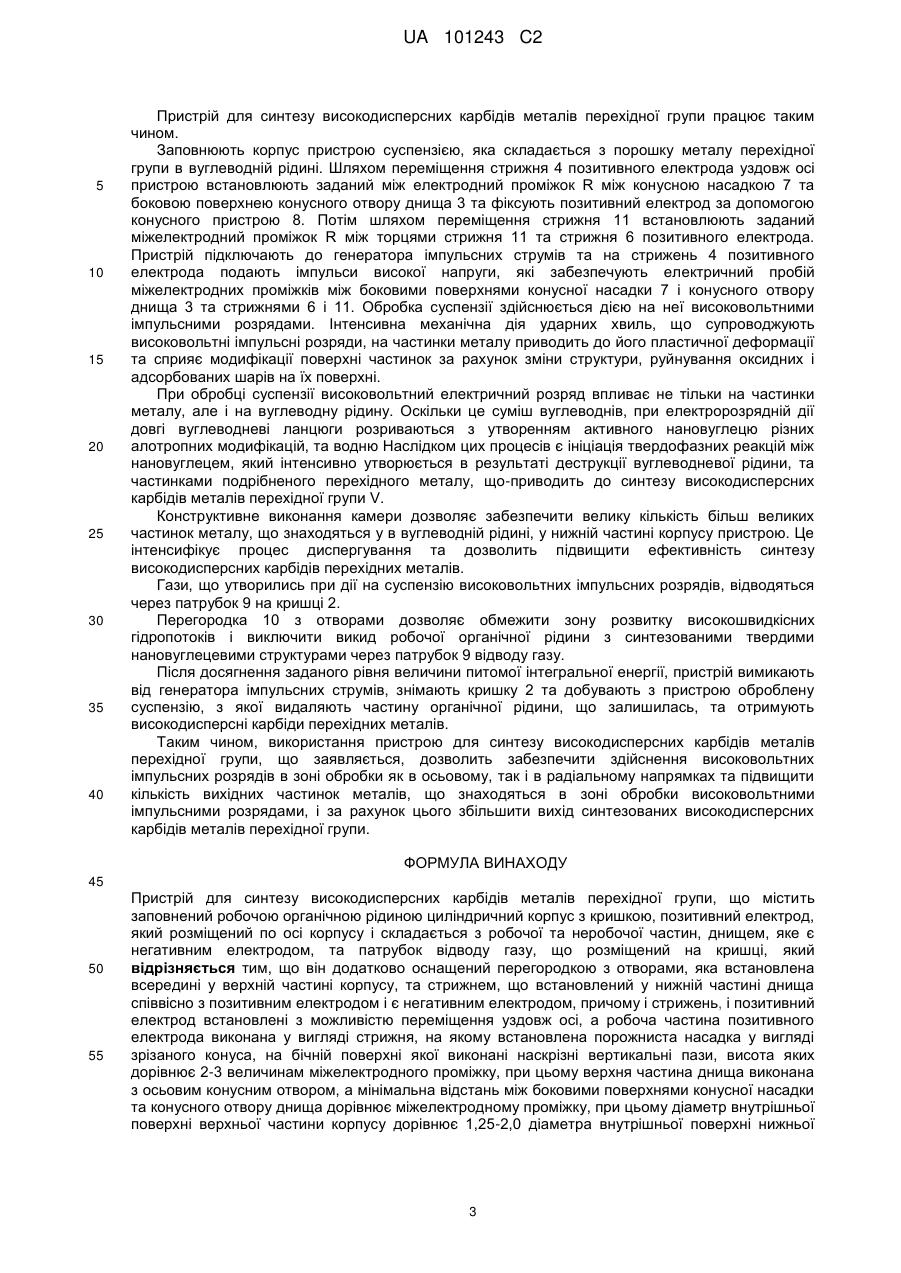

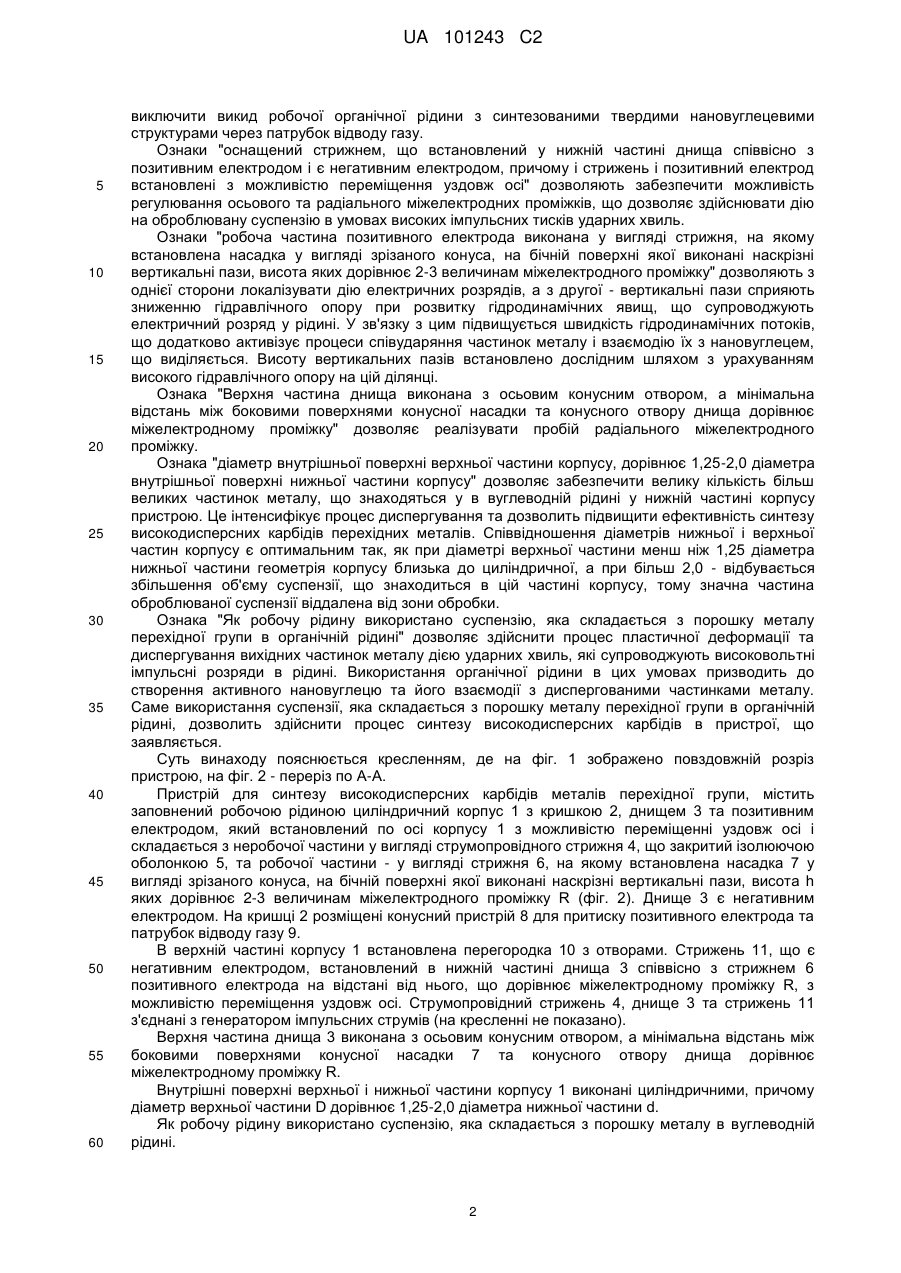

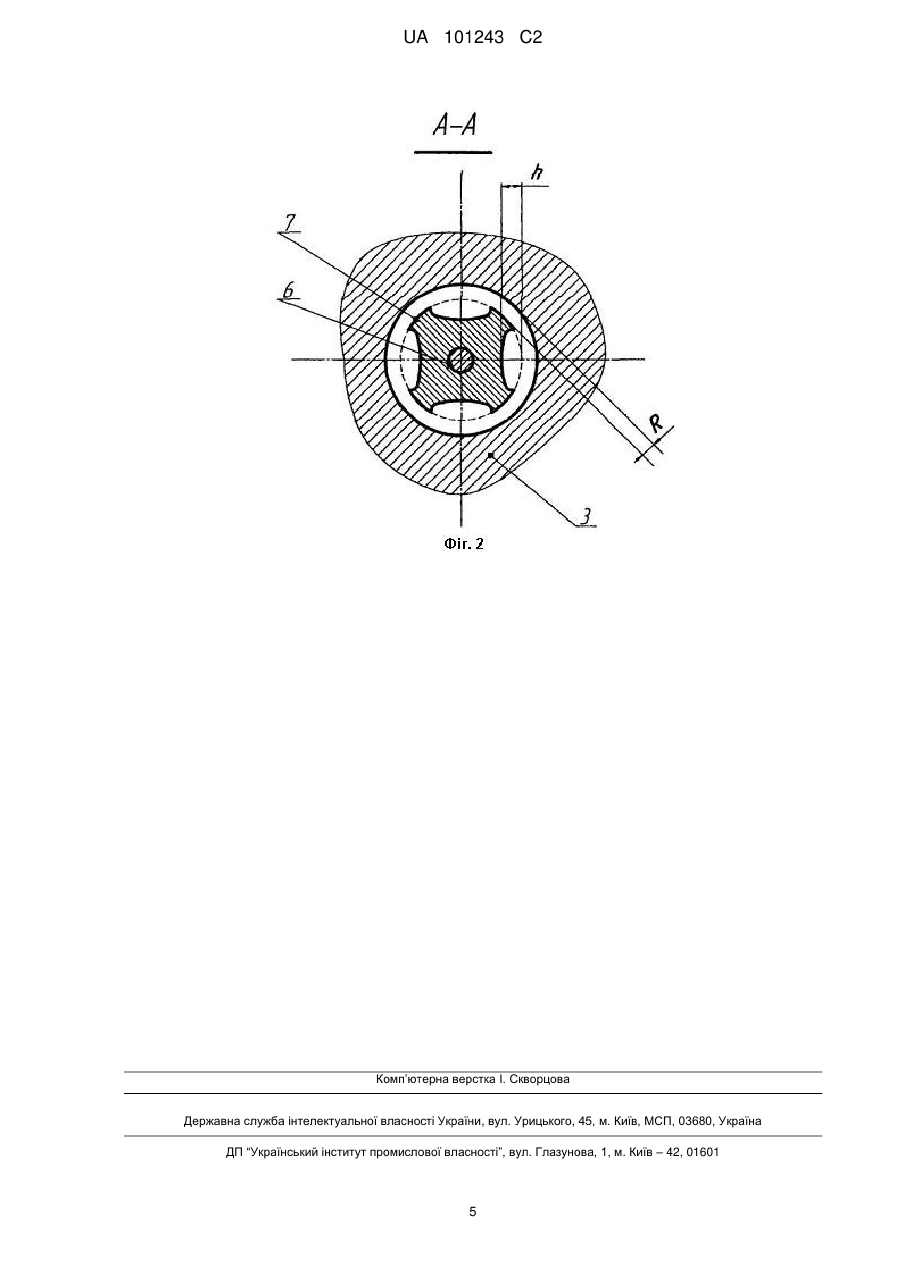

Реферат: Винахід належить до систем, які використовують для отримання карбідів металів перехідної групи, що використовують в порошковій металургії для отримання твердих сплавів та виготовлення ріжучого інструменту. Пристрій для синтезу високодисперсних карбідів металів перехідної групи, що містить заповнений робочою органічною рідиною циліндричний корпус з кришкою, позитивним електродом, який розміщений по осі корпусу і складається з робочої та неробочої частин, днищем, яке є негативним електродом, та патрубок відводу газу, що розміщений на кришці, згідно з винаходом, він оснащений перегородкою з отворами, яка встановлена всередині у верхній, частині корпусу, та стрижнем, що встановлений у нижній частині днища співвісно з позитивним електродом і є негативним електродом, причому і стрижень, і позитивний електрод встановлені з можливістю переміщення уздовж осі, а робоча частина позитивного електрода виконана у вигляді стрижня, на якому встановлена порожниста насадка у вигляді зрізаного конуса, на бічній поверхні якої виконані наскрізні вертикальні пази, висота яких дорівнює 2-3 величинам міжелектродного проміжку, при цьому верхня частина днища виконана з осьовим конусним отвором, а мінімальна відстань між боковими поверхнями конусної насадки та конусного отвору днища дорівнює міжелектродному проміжку, при цьому діаметр внутрішньої поверхні верхньої частини корпусу, дорівнює 1,25-2,0 діаметра внутрішньої поверхні нижньої частини корпусу, а як робочу органічну рідину використано суспензію, яка складається з порошку металу перехідної групи в вуглеводній рідині. Винахід дозволить забезпечити здійснення високовольтних імпульсних розрядів в зоні обробки як в осьовому, так і UA 101243 C2 (12) UA 101243 C2 в радіальному напрямках та підвищити кількість вихідних частинок металів, що знаходяться в зоні обробки високовольтними імпульсними розрядами, і за рахунок цього збільшити вихід синтезованих високодисперсних карбідів металів перехідної групи. UA 101243 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід стосується систем, які використовують для отримання карбідів металів перехідної групи, що використовують в порошковій металургії для отримання твердих сплавів та виготовлення ріжучого інструменту. Відомий пристрій для одержання фулеренів, який реалізує спосіб одержання фулеренів (Патент України 45181 МПК7 С01В 31/02, 31/00), що містить циліндричний корпус з днищем та кришкою, заповнений робочою органічною рідиною, розміщені в корпусі позитивний та негативний електроди, які з'єднані з джерелом високої напруги. Ознаками, які збігаються з суттєвими ознаками пристрою, що заявляється, є такі: заповнений робочою органічною рідиною циліндричний корпус з кришкою, днищем, позитивним та негативним електродами. До причин, що перешкоджають одержанню необхідного технічного результату слід віднести те, що конструкція камери не дозволяє сконцентрувати робочу органічну рідину в локальній зоні обробки, що робить неможливим здійснення синтезу високодисперсних частинок металу. Найбільш близьким за сукупністю ознак до винаходу є "Реактор для одержання вуглецевих наноструктур" (Патент України 43714 МПК (2009) С01В 31/00), що містить циліндричний корпус з днищем та кришкою, заповнений робочою органічною рідиною, розміщені в корпусі позитивний та негативний електроди, які з'єднані з джерелом високої напруги, патрубок підводу робочої рідини, розміщений на бічній поверхні циліндричного корпусу на відстані від днища, та патрубок відводу газу, що розміщений на кришці. Робоча частина позитивного електрода виконана у вигляді диска, що розміщений коаксіально циліндричному корпусу, який є негативним електродом. Неробоча частина позитивного електрода є струмопровідним стрижнем, який закрито ізолюючою оболонкою. Ознаками, які збігаються з суттєвими ознаками пристрою, що заявляється, є такі: заповнений робочою органічною рідиною циліндричний корпус з кришкою, позитивним електродом, який розміщений по осі корпусу і складається з робочої та неробочої частин, днищем, яке є негативним електродом, та патрубок відводу газу, що розміщений на кришці. До причин, що перешкоджають одержанню необхідного технічного результату слід віднести те, що унаслідок процесу седиментації великі частинки металу суспензії осідають на днищі реактора, що знижує їх кількість в зоні обробки. Крім того, конструкція відомого пристрою не передбачає захист від викиду робочої органічної рідини з синтезованими твердими нановуглецевими структурами через патрубок відводу газу, що приводить до втрати оброблюваного матеріалу. В основу винаходу поставлена задача удосконалити пристрій для синтезу високодисперсних карбідів металів перехідної групи шляхом введення нових конструктивних елементів та зміни конструктивного виконання елементів пристрою, що дозволить забезпечити здійснення високовольтних імпульсних розрядів в зоні обробки як в осьовому, так і в радіальному напрямках та підвищити кількість вихідних частинок металів, що знаходяться в зоні обробки високовольтними імпульсними розрядами, і за рахунок цього збільшити вихід синтезованих високодисперсних карбідів металів перехідної групи. Суть винаходу полягає в тому, що в пристрої для синтезу високодисперсних карбідів металів перехідної групи, що містить заповнений робочою органічною рідиною циліндричний корпус з кришкою, позитивним електродом, який розміщений по осі корпусу і складається з робочої та неробочої частин, днищем, яке є негативним електродом, та патрубок відводу газу, що розміщений на кришці, згідно з винаходом, що він оснащений перегородкою з отворами, яка встановлена всередині у верхній частині корпусу, та стрижнем, що встановлений у нижній частині днища співвісно з позитивним електродом і є негативним електродом, причому і стрижень і, позитивний електрод встановлені з можливістю переміщення уздовж осі, а робоча частина позитивного електрода виконана у вигляді стрижня, на якому встановлена порожниста насадка у вигляді зрізаного конуса, на бічній поверхні якої виконані наскрізні вертикальні пази, висота яких дорівнює 2-3 величинам міжелектродного проміжку, при цьому верхня частина днища виконана з осьовим конусним отвором, а мінімальна відстань між боковими поверхнями конусної насадки та конусного отвору днища дорівнює міжелектродному проміжку, при цьому діаметр внутрішньої поверхні верхньої частини корпусу, дорівнює 1,25-2,0 діаметра внутрішньої поверхні нижньої частини корпусу, а як робочу органічну рідину використано суспензію, яка складається з порошку металу перехідної групи в вуглеводній рідині. Розкриваючи причинно-наслідковий зв'язок між пристроєм, що заявляється, і технічним результатом необхідно відзначити таке. Ознака "Пристрій оснащений перегородкою з отворами, яка встановлена всередині у верхній частині корпусу" дозволяє обмежити зону розвитку високошвидкісних гідропотоків і 1 UA 101243 C2 5 10 15 20 25 30 35 40 45 50 55 60 виключити викид робочої органічної рідини з синтезованими твердими нановуглецевими структурами через патрубок відводу газу. Ознаки "оснащений стрижнем, що встановлений у нижній частині днища співвісно з позитивним електродом і є негативним електродом, причому і стрижень і позитивний електрод встановлені з можливістю переміщення уздовж осі" дозволяють забезпечити можливість регулювання осьового та радіального міжелектродних проміжків, що дозволяє здійснювати дію на оброблювану суспензію в умовах високих імпульсних тисків ударних хвиль. Ознаки "робоча частина позитивного електрода виконана у вигляді стрижня, на якому встановлена насадка у вигляді зрізаного конуса, на бічній поверхні якої виконані наскрізні вертикальні пази, висота яких дорівнює 2-3 величинам міжелектродного проміжку" дозволяють з однієї сторони локалізувати дію електричних розрядів, а з другої - вертикальні пази сприяють зниженню гідравлічного опору при розвитку гідродинамічних явищ, що супроводжують електричний розряд у рідині. У зв'язку з цим підвищується швидкість гідродинамічних потоків, що додатково активізує процеси співударяння частинок металу і взаємодію їх з нановуглецем, що виділяється. Висоту вертикальних пазів встановлено дослідним шляхом з урахуванням високого гідравлічного опору на цій ділянці. Ознака "Верхня частина днища виконана з осьовим конусним отвором, а мінімальна відстань між боковими поверхнями конусної насадки та конусного отвору днища дорівнює міжелектродному проміжку" дозволяє реалізувати пробій радіального міжелектродного проміжку. Ознака "діаметр внутрішньої поверхні верхньої частини корпусу, дорівнює 1,25-2,0 діаметра внутрішньої поверхні нижньої частини корпусу" дозволяє забезпечити велику кількість більш великих частинок металу, що знаходяться у в вуглеводній рідині у нижній частині корпусу пристрою. Це інтенсифікує процес диспергування та дозволить підвищити ефективність синтезу високодисперсних карбідів перехідних металів. Співвідношення діаметрів нижньої і верхньої частин корпусу є оптимальним так, як при діаметрі верхньої частини менш ніж 1,25 діаметра нижньої частини геометрія корпусу близька до циліндричної, а при більш 2,0 - відбувається збільшення об'єму суспензії, що знаходиться в цій частині корпусу, тому значна частина оброблюваної суспензії віддалена від зони обробки. Ознака "Як робочу рідину використано суспензію, яка складається з порошку металу перехідної групи в органічній рідині" дозволяє здійснити процес пластичної деформації та диспергування вихідних частинок металу дією ударних хвиль, які супроводжують високовольтні імпульсні розряди в рідині. Використання органічної рідини в цих умовах призводить до створення активного нановуглецю та його взаємодії з диспергованими частинками металу. Саме використання суспензії, яка складається з порошку металу перехідної групи в органічній рідині, дозволить здійснити процес синтезу високодисперсних карбідів в пристрої, що заявляється. Суть винаходу пояснюється кресленням, де на фіг. 1 зображено повздовжній розріз пристрою, на фіг. 2 - переріз по А-А. Пристрій для синтезу високодисперсних карбідів металів перехідної групи, містить заповнений робочою рідиною циліндричний корпус 1 з кришкою 2, днищем 3 та позитивним електродом, який встановлений по осі корпусу 1 з можливістю переміщенні уздовж осі і складається з неробочої частини у вигляді струмопровідного стрижня 4, що закритий ізолюючою оболонкою 5, та робочої частини - у вигляді стрижня 6, на якому встановлена насадка 7 у вигляді зрізаного конуса, на бічній поверхні якої виконані наскрізні вертикальні пази, висота h яких дорівнює 2-3 величинам міжелектродного проміжку R (фіг. 2). Днище 3 є негативним електродом. На кришці 2 розміщені конусний пристрій 8 для притиску позитивного електрода та патрубок відводу газу 9. В верхній частині корпусу 1 встановлена перегородка 10 з отворами. Стрижень 11, що є негативним електродом, встановлений в нижній частині днища 3 співвісно з стрижнем 6 позитивного електрода на відстані від нього, що дорівнює міжелектродному проміжку R, з можливістю переміщення уздовж осі. Струмопровідний стрижень 4, днище 3 та стрижень 11 з'єднані з генератором імпульсних струмів (на кресленні не показано). Верхня частина днища 3 виконана з осьовим конусним отвором, а мінімальна відстань між боковими поверхнями конусної насадки 7 та конусного отвору днища дорівнює міжелектродному проміжку R. Внутрішні поверхні верхньої і нижньої частини корпусу 1 виконані циліндричними, причому діаметр верхньої частини D дорівнює 1,25-2,0 діаметра нижньої частини d. Як робочу рідину використано суспензію, яка складається з порошку металу в вуглеводній рідині. 2 UA 101243 C2 5 10 15 20 25 30 35 40 Пристрій для синтезу високодисперсних карбідів металів перехідної групи працює таким чином. Заповнюють корпус пристрою суспензією, яка складається з порошку металу перехідної групи в вуглеводній рідині. Шляхом переміщення стрижня 4 позитивного електрода уздовж осі пристрою встановлюють заданий між електродний проміжок R між конусною насадкою 7 та боковою поверхнею конусного отвору днища 3 та фіксують позитивний електрод за допомогою конусного пристрою 8. Потім шляхом переміщення стрижня 11 встановлюють заданий міжелектродний проміжок R між торцями стрижня 11 та стрижня 6 позитивного електрода. Пристрій підключають до генератора імпульсних струмів та на стрижень 4 позитивного електрода подають імпульси високої напруги, які забезпечують електричний пробій міжелектродних проміжків між боковими поверхнями конусної насадки 7 і конусного отвору днища 3 та стрижнями 6 і 11. Обробка суспензії здійснюється дією на неї високовольтними імпульсними розрядами. Інтенсивна механічна дія ударних хвиль, що супроводжують високовольтні імпульсні розряди, на частинки металу приводить до його пластичної деформації та сприяє модифікації поверхні частинок за рахунок зміни структури, руйнування оксидних і адсорбованих шарів на їх поверхні. При обробці суспензії високовольтний електричний розряд впливає не тільки на частинки металу, але і на вуглеводну рідину. Оскільки це суміш вуглеводнів, при електророзрядній дії довгі вуглеводневі ланцюги розриваються з утворенням активного нановуглецю різних алотропних модифікацій, та водню Наслідком цих процесів є ініціація твердофазних реакцій між нановуглецем, який інтенсивно утворюється в результаті деструкції вуглеводневої рідини, та частинками подрібненого перехідного металу, що-приводить до синтезу високодисперсних карбідів металів перехідної групи V. Конструктивне виконання камери дозволяє забезпечити велику кількість більш великих частинок металу, що знаходяться у в вуглеводній рідині, у нижній частині корпусу пристрою. Це інтенсифікує процес диспергування та дозволить підвищити ефективність синтезу високодисперсних карбідів перехідних металів. Гази, що утворились при дії на суспензію високовольтних імпульсних розрядів, відводяться через патрубок 9 на кришці 2. Перегородка 10 з отворами дозволяє обмежити зону розвитку високошвидкісних гідропотоків і виключити викид робочої органічної рідини з синтезованими твердими нановуглецевими структурами через патрубок 9 відводу газу. Після досягнення заданого рівня величини питомої інтегральної енергії, пристрій вимикають від генератора імпульсних струмів, знімають кришку 2 та добувають з пристрою оброблену суспензію, з якої видаляють частину органічної рідини, що залишилась, та отримують високодисперсні карбіди перехідних металів. Таким чином, використання пристрою для синтезу високодисперсних карбідів металів перехідної групи, що заявляється, дозволить забезпечити здійснення високовольтних імпульсних розрядів в зоні обробки як в осьовому, так і в радіальному напрямках та підвищити кількість вихідних частинок металів, що знаходяться в зоні обробки високовольтними імпульсними розрядами, і за рахунок цього збільшити вихід синтезованих високодисперсних карбідів металів перехідної групи. ФОРМУЛА ВИНАХОДУ 45 50 55 Пристрій для синтезу високодисперсних карбідів металів перехідної групи, що містить заповнений робочою органічною рідиною циліндричний корпус з кришкою, позитивний електрод, який розміщений по осі корпусу і складається з робочої та неробочої частин, днищем, яке є негативним електродом, та патрубок відводу газу, що розміщений на кришці, який відрізняється тим, що він додатково оснащений перегородкою з отворами, яка встановлена всередині у верхній частині корпусу, та стрижнем, що встановлений у нижній частині днища співвісно з позитивним електродом і є негативним електродом, причому і стрижень, і позитивний електрод встановлені з можливістю переміщення уздовж осі, а робоча частина позитивного електрода виконана у вигляді стрижня, на якому встановлена порожниста насадка у вигляді зрізаного конуса, на бічній поверхні якої виконані наскрізні вертикальні пази, висота яких дорівнює 2-3 величинам міжелектродного проміжку, при цьому верхня частина днища виконана з осьовим конусним отвором, а мінімальна відстань між боковими поверхнями конусної насадки та конусного отвору днища дорівнює міжелектродному проміжку, при цьому діаметр внутрішньої поверхні верхньої частини корпусу дорівнює 1,25-2,0 діаметра внутрішньої поверхні нижньої 3 UA 101243 C2 частини корпусу, а як робочу органічну рідину використано суспензію, яка складається з порошку металу перехідної групи в вуглеводній рідині. 4 UA 101243 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
