Замок для фіксації з виворітного боку виробу тримача пристрою для кріплення гудзиків до тканини

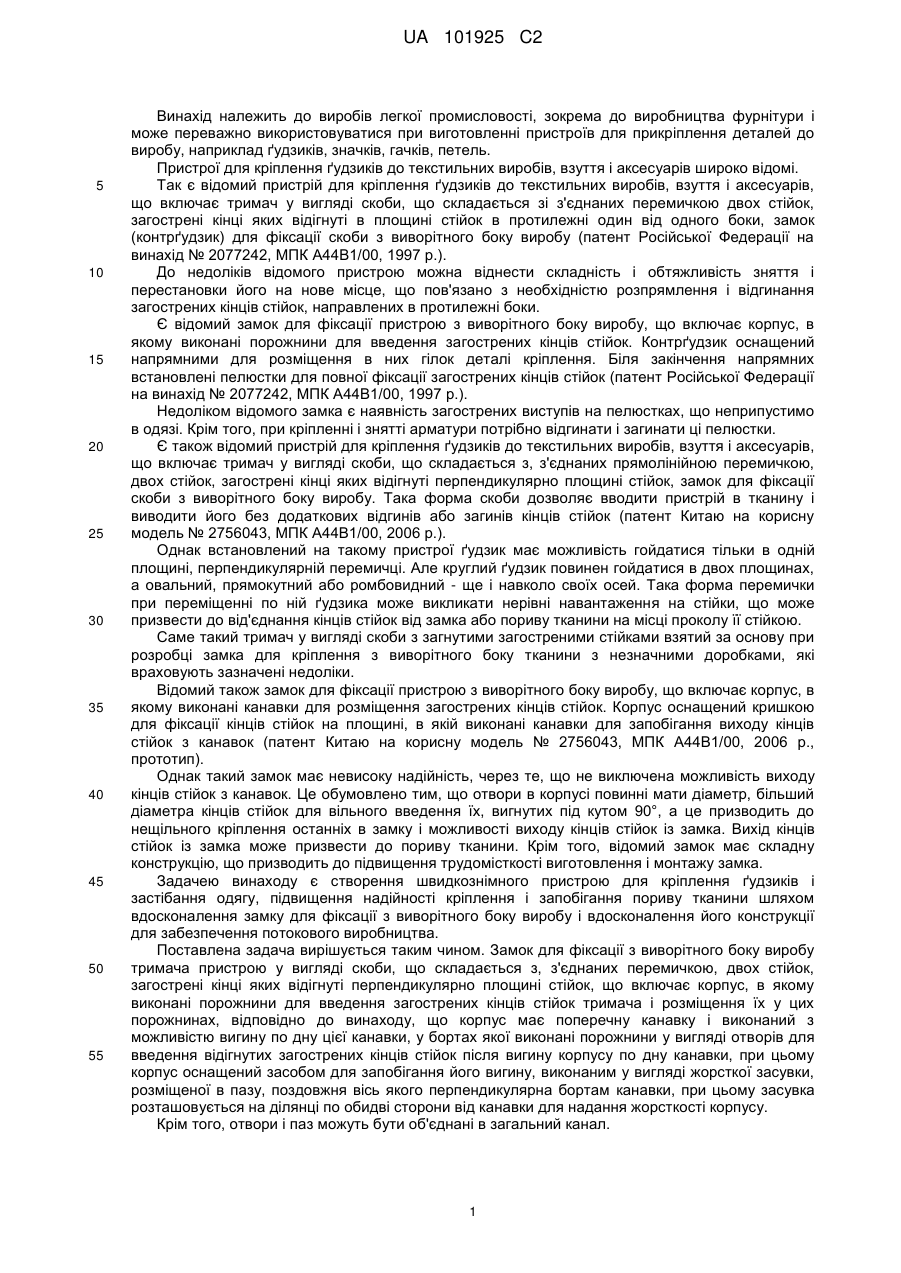

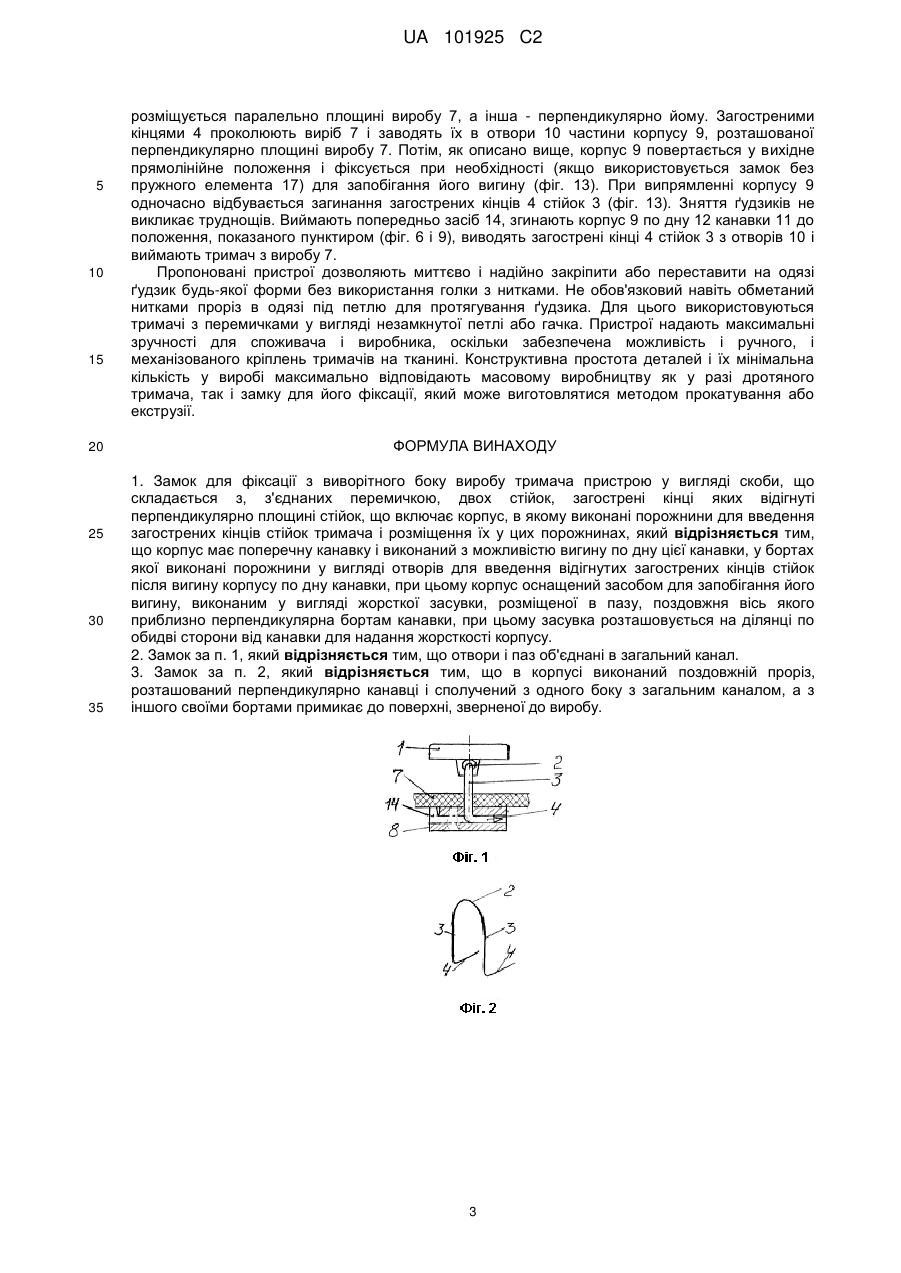

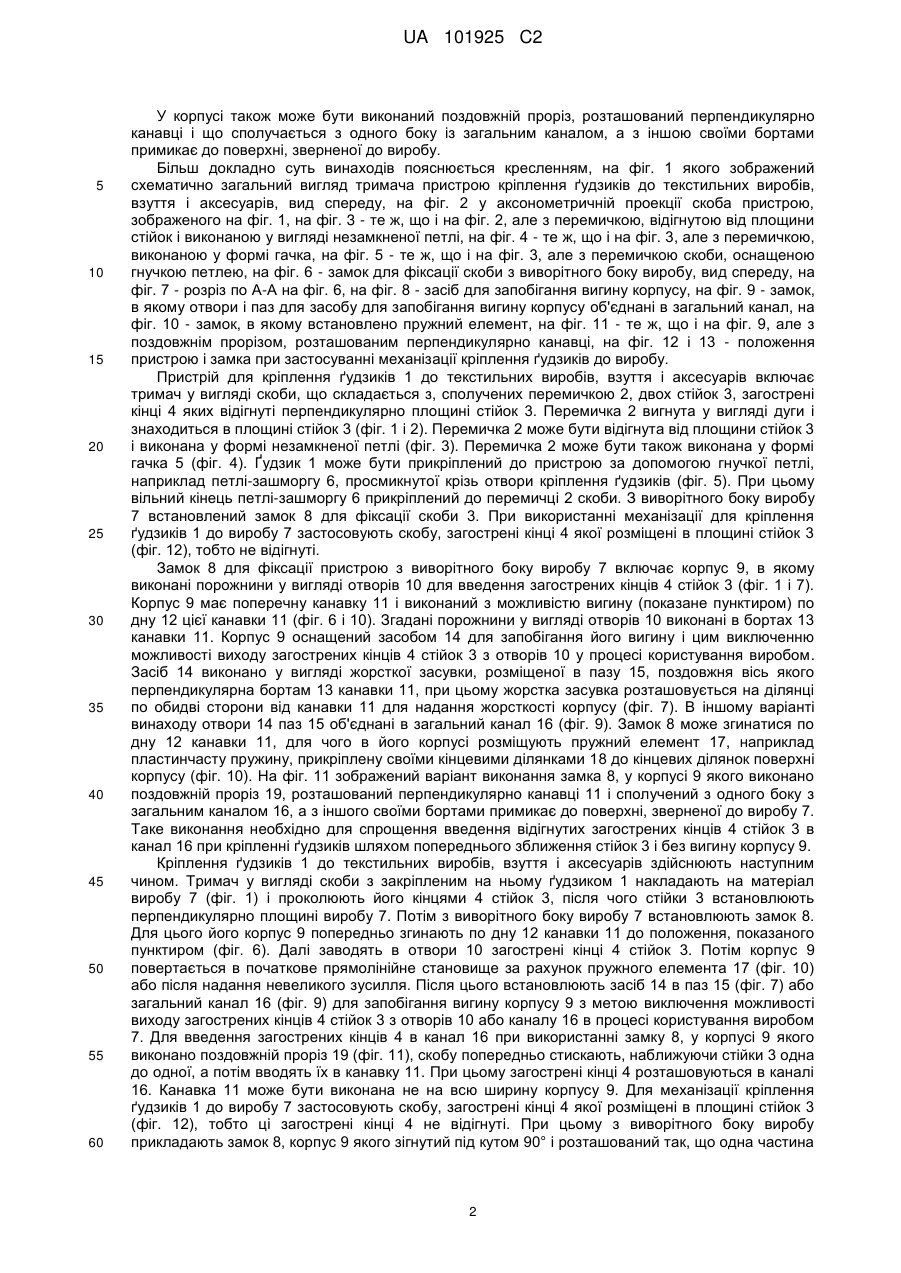

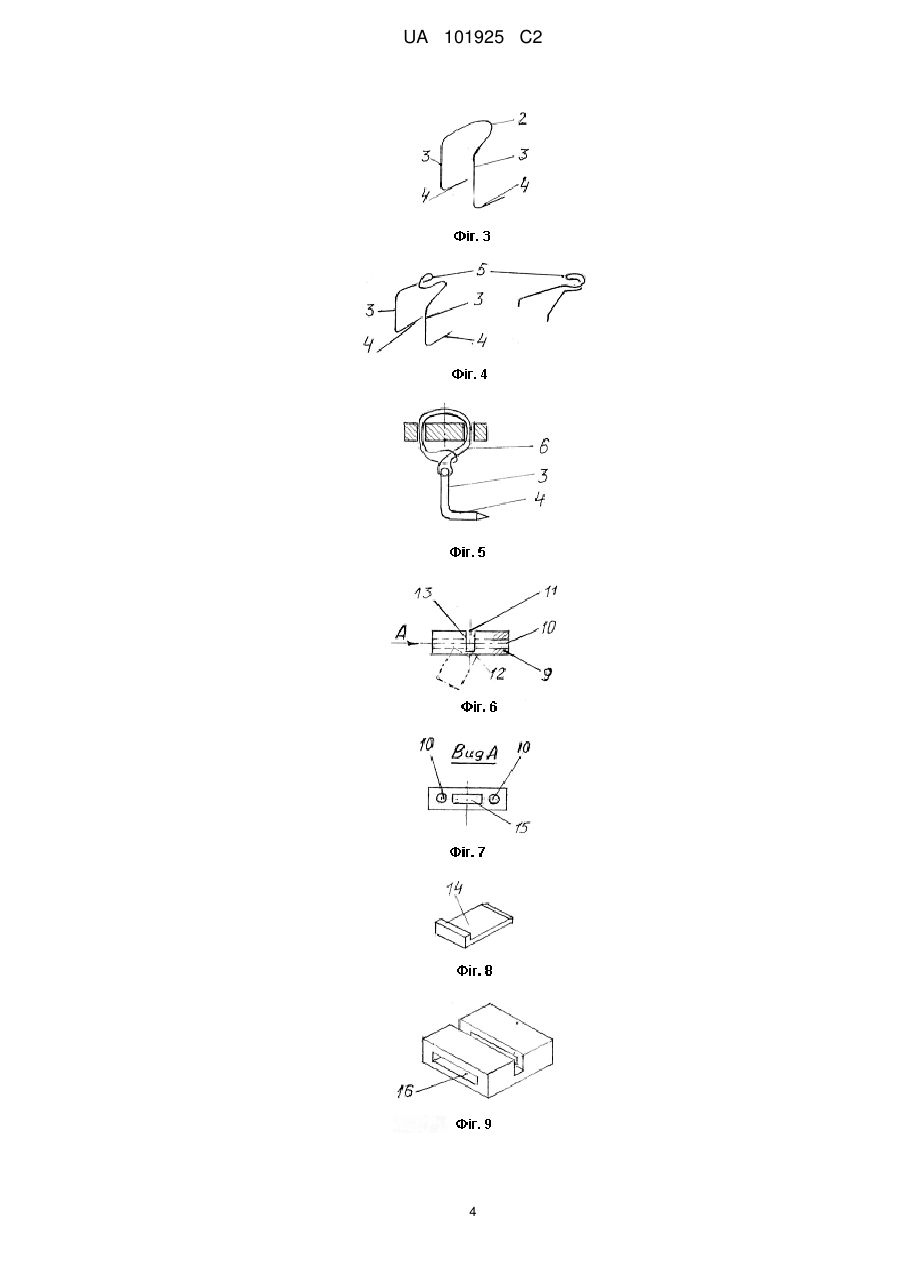

Реферат: Заявлений замок для фіксації з виворітного боку виробу тримача пристрою у вигляді скоби складається з, з'єднаних перемичкою, двох стійок, загострені кінці яких відігнуті перпендикулярно площині стійок, що включає корпус, в якому виконані порожнини для введення загострених кінців стійок тримача і розміщення їх у цих порожнинах. Корпус має поперечну канавку і виконаний з можливістю вигину по дну цієї канавки, у бортах якої виконані порожнини у вигляді отворів для введення відігнутих загострених кінців стійок після вигину корпусу по дну канавки. Корпус оснащений засобом для запобігання його вигину, виконаним у вигляді жорсткої засувки, розміщеної в пазу, поздовжня вісь якого приблизно перпендикулярна бортам канавки. Засувка розташовується на ділянці по обидві сторони від канавки для надання жорсткості корпусу. UA 101925 C2 (12) UA 101925 C2 UA 101925 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до виробів легкої промисловості, зокрема до виробництва фурнітури і може переважно використовуватися при виготовленні пристроїв для прикріплення деталей до виробу, наприклад ґудзиків, значків, гачків, петель. Пристрої для кріплення ґудзиків до текстильних виробів, взуття і аксесуарів широко відомі. Так є відомий пристрій для кріплення ґудзиків до текстильних виробів, взуття і аксесуарів, що включає тримач у вигляді скоби, що складається зі з'єднаних перемичкою двох стійок, загострені кінці яких відігнуті в площині стійок в протилежні один від одного боки, замок (контрґудзик) для фіксації скоби з виворітного боку виробу (патент Російської Федерації на винахід № 2077242, МПК А44В1/00, 1997 р.). До недоліків відомого пристрою можна віднести складність і обтяжливість зняття і перестановки його на нове місце, що пов'язано з необхідністю розпрямлення і відгинання загострених кінців стійок, направлених в протилежні боки. Є відомий замок для фіксації пристрою з виворітного боку виробу, що включає корпус, в якому виконані порожнини для введення загострених кінців стійок. Контрґудзик оснащений напрямними для розміщення в них гілок деталі кріплення. Біля закінчення напрямних встановлені пелюстки для повної фіксації загострених кінців стійок (патент Російської Федерації на винахід № 2077242, МПК А44В1/00, 1997 р.). Недоліком відомого замка є наявність загострених виступів на пелюстках, що неприпустимо в одязі. Крім того, при кріпленні і знятті арматури потрібно відгинати і загинати ці пелюстки. Є також відомий пристрій для кріплення ґудзиків до текстильних виробів, взуття і аксесуарів, що включає тримач у вигляді скоби, що складається з, з'єднаних прямолінійною перемичкою, двох стійок, загострені кінці яких відігнуті перпендикулярно площині стійок, замок для фіксації скоби з виворітного боку виробу. Така форма скоби дозволяє вводити пристрій в тканину і виводити його без додаткових відгинів або загинів кінців стійок (патент Китаю на корисну модель № 2756043, МПК А44В1/00, 2006 р.). Однак встановлений на такому пристрої ґудзик має можливість гойдатися тільки в одній площині, перпендикулярній перемичці. Але круглий ґудзик повинен гойдатися в двох площинах, а овальний, прямокутний або ромбовидний - ще і навколо своїх осей. Така форма перемички при переміщенні по ній ґудзика може викликати нерівні навантаження на стійки, що може призвести до від'єднання кінців стійок від замка або пориву тканини на місці проколу її стійкою. Саме такий тримач у вигляді скоби з загнутими загостреними стійками взятий за основу при розробці замка для кріплення з виворітного боку тканини з незначними доробками, які враховують зазначені недоліки. Відомий також замок для фіксації пристрою з виворітного боку виробу, що включає корпус, в якому виконані канавки для розміщення загострених кінців стійок. Корпус оснащений кришкою для фіксації кінців стійок на площині, в якій виконані канавки для запобігання виходу кінців стійок з канавок (патент Китаю на корисну модель № 2756043, МПК А44В1/00, 2006 р., прототип). Однак такий замок має невисоку надійність, через те, що не виключена можливість виходу кінців стійок з канавок. Це обумовлено тим, що отвори в корпусі повинні мати діаметр, більший діаметра кінців стійок для вільного введення їх, вигнутих під кутом 90°, а це призводить до нещільного кріплення останніх в замку і можливості виходу кінців стійок із замка. Вихід кінців стійок із замка може призвести до пориву тканини. Крім того, відомий замок має складну конструкцію, що призводить до підвищення трудомісткості виготовлення і монтажу замка. Задачею винаходу є створення швидкознімного пристрою для кріплення ґудзиків і застібання одягу, підвищення надійності кріплення і запобігання пориву тканини шляхом вдосконалення замку для фіксації з виворітного боку виробу і вдосконалення його конструкції для забезпечення потокового виробництва. Поставлена задача вирішується таким чином. Замок для фіксації з виворітного боку виробу тримача пристрою у вигляді скоби, що складається з, з'єднаних перемичкою, двох стійок, загострені кінці яких відігнуті перпендикулярно площині стійок, що включає корпус, в якому виконані порожнини для введення загострених кінців стійок тримача і розміщення їх у цих порожнинах, відповідно до винаходу, що корпус має поперечну канавку і виконаний з можливістю вигину по дну цієї канавки, у бортах якої виконані порожнини у вигляді отворів для введення відігнутих загострених кінців стійок після вигину корпусу по дну канавки, при цьому корпус оснащений засобом для запобігання його вигину, виконаним у вигляді жорсткої засувки, розміщеної в пазу, поздовжня вісь якого перпендикулярна бортам канавки, при цьому засувка розташовується на ділянці по обидві сторони від канавки для надання жорсткості корпусу. Крім того, отвори і паз можуть бути об'єднані в загальний канал. 1 UA 101925 C2 5 10 15 20 25 30 35 40 45 50 55 60 У корпусі також може бути виконаний поздовжній проріз, розташований перпендикулярно канавці і що сполучається з одного боку із загальним каналом, а з іншою своїми бортами примикає до поверхні, зверненої до виробу. Більш докладно суть винаходів пояснюється кресленням, на фіг. 1 якого зображений схематично загальний вигляд тримача пристрою кріплення ґудзиків до текстильних виробів, взуття і аксесуарів, вид спереду, на фіг. 2 у аксонометричній проекції скоба пристрою, зображеного на фіг. 1, на фіг. 3 - те ж, що і на фіг. 2, але з перемичкою, відігнутою від площини стійок і виконаною у вигляді незамкненої петлі, на фіг. 4 - те ж, що і на фіг. 3, але з перемичкою, виконаною у формі гачка, на фіг. 5 - те ж, що і на фіг. 3, але з перемичкою скоби, оснащеною гнучкою петлею, на фіг. 6 - замок для фіксації скоби з виворітного боку виробу, вид спереду, на фіг. 7 - розріз по А-А на фіг. 6, на фіг. 8 - засіб для запобігання вигину корпусу, на фіг. 9 - замок, в якому отвори і паз для засобу для запобігання вигину корпусу об'єднані в загальний канал, на фіг. 10 - замок, в якому встановлено пружний елемент, на фіг. 11 - те ж, що і на фіг. 9, але з поздовжнім прорізом, розташованим перпендикулярно канавці, на фіг. 12 і 13 - положення пристрою і замка при застосуванні механізації кріплення ґудзиків до виробу. Пристрій для кріплення ґудзиків 1 до текстильних виробів, взуття і аксесуарів включає тримач у вигляді скоби, що складається з, сполучених перемичкою 2, двох стійок 3, загострені кінці 4 яких відігнуті перпендикулярно площині стійок 3. Перемичка 2 вигнута у вигляді дуги і знаходиться в площині стійок 3 (фіг. 1 і 2). Перемичка 2 може бути відігнута від площини стійок 3 і виконана у формі незамкненої петлі (фіг. 3). Перемичка 2 може бути також виконана у формі гачка 5 (фіг. 4). Ґудзик 1 може бути прикріплений до пристрою за допомогою гнучкої петлі, наприклад петлі-зашморгу 6, просмикнутої крізь отвори кріплення ґудзиків (фіг. 5). При цьому вільний кінець петлі-зашморгу 6 прикріплений до перемичці 2 скоби. З виворітного боку виробу 7 встановлений замок 8 для фіксації скоби 3. При використанні механізації для кріплення ґудзиків 1 до виробу 7 застосовують скобу, загострені кінці 4 якої розміщені в площині стійок 3 (фіг. 12), тобто не відігнуті. Замок 8 для фіксації пристрою з виворітного боку виробу 7 включає корпус 9, в якому виконані порожнини у вигляді отворів 10 для введення загострених кінців 4 стійок 3 (фіг. 1 і 7). Корпус 9 має поперечну канавку 11 і виконаний з можливістю вигину (показане пунктиром) по дну 12 цієї канавки 11 (фіг. 6 і 10). Згадані порожнини у вигляді отворів 10 виконані в бортах 13 канавки 11. Корпус 9 оснащений засобом 14 для запобігання його вигину і цим виключенню можливості виходу загострених кінців 4 стійок 3 з отворів 10 у процесі користування виробом. Засіб 14 виконано у вигляді жорсткої засувки, розміщеної в пазу 15, поздовжня вісь якого перпендикулярна бортам 13 канавки 11, при цьому жорстка засувка розташовується на ділянці по обидві сторони від канавки 11 для надання жорсткості корпусу (фіг. 7). В іншому варіанті винаходу отвори 14 паз 15 об'єднані в загальний канал 16 (фіг. 9). Замок 8 може згинатися по дну 12 канавки 11, для чого в його корпусі розміщують пружний елемент 17, наприклад пластинчасту пружину, прикріплену своїми кінцевими ділянками 18 до кінцевих ділянок поверхні корпусу (фіг. 10). На фіг. 11 зображений варіант виконання замка 8, у корпусі 9 якого виконано поздовжній проріз 19, розташований перпендикулярно канавці 11 і сполучений з одного боку з загальним каналом 16, а з іншого своїми бортами примикає до поверхні, зверненої до виробу 7. Таке виконання необхідно для спрощення введення відігнутих загострених кінців 4 стійок 3 в канал 16 при кріпленні ґудзиків шляхом попереднього зближення стійок 3 і без вигину корпусу 9. Кріплення ґудзиків 1 до текстильних виробів, взуття і аксесуарів здійснюють наступним чином. Тримач у вигляді скоби з закріпленим на ньому ґудзиком 1 накладають на матеріал виробу 7 (фіг. 1) і проколюють його кінцями 4 стійок 3, після чого стійки 3 встановлюють перпендикулярно площині виробу 7. Потім з виворітного боку виробу 7 встановлюють замок 8. Для цього його корпус 9 попередньо згинають по дну 12 канавки 11 до положення, показаного пунктиром (фіг. 6). Далі заводять в отвори 10 загострені кінці 4 стійок 3. Потім корпус 9 повертається в початкове прямолінійне становище за рахунок пружного елемента 17 (фіг. 10) або після надання невеликого зусилля. Після цього встановлюють засіб 14 в паз 15 (фіг. 7) або загальний канал 16 (фіг. 9) для запобігання вигину корпусу 9 з метою виключення можливості виходу загострених кінців 4 стійок 3 з отворів 10 або каналу 16 в процесі користування виробом 7. Для введення загострених кінців 4 в канал 16 при використанні замку 8, у корпусі 9 якого виконано поздовжній проріз 19 (фіг. 11), скобу попередньо стискають, наближуючи стійки 3 одна до одної, а потім вводять їх в канавку 11. При цьому загострені кінці 4 розташовуються в каналі 16. Канавка 11 може бути виконана не на всю ширину корпусу 9. Для механізації кріплення ґудзиків 1 до виробу 7 застосовують скобу, загострені кінці 4 якої розміщені в площині стійок 3 (фіг. 12), тобто ці загострені кінці 4 не відігнуті. При цьому з виворітного боку виробу прикладають замок 8, корпус 9 якого зігнутий під кутом 90° і розташований так, що одна частина 2 UA 101925 C2 5 10 15 20 25 30 35 розміщується паралельно площині виробу 7, а інша - перпендикулярно йому. Загостреними кінцями 4 проколюють виріб 7 і заводять їх в отвори 10 частини корпусу 9, розташованої перпендикулярно площині виробу 7. Потім, як описано вище, корпус 9 повертається у вихідне прямолінійне положення і фіксується при необхідності (якщо використовується замок без пружного елемента 17) для запобігання його вигину (фіг. 13). При випрямленні корпусу 9 одночасно відбувається загинання загострених кінців 4 стійок 3 (фіг. 13). Зняття ґудзиків не викликає труднощів. Виймають попередньо засіб 14, згинають корпус 9 по дну 12 канавки 11 до положення, показаного пунктиром (фіг. 6 і 9), виводять загострені кінці 4 стійок 3 з отворів 10 і виймають тримач з виробу 7. Пропоновані пристрої дозволяють миттєво і надійно закріпити або переставити на одязі ґудзик будь-якої форми без використання голки з нитками. Не обов'язковий навіть обметаний нитками проріз в одязі під петлю для протягування ґудзика. Для цього використовуються тримачі з перемичками у вигляді незамкнутої петлі або гачка. Пристрої надають максимальні зручності для споживача і виробника, оскільки забезпечена можливість і ручного, і механізованого кріплень тримачів на тканині. Конструктивна простота деталей і їх мінімальна кількість у виробі максимально відповідають масовому виробництву як у разі дротяного тримача, так і замку для його фіксації, який може виготовлятися методом прокатування або екструзії. ФОРМУЛА ВИНАХОДУ 1. Замок для фіксації з виворітного боку виробу тримача пристрою у вигляді скоби, що складається з, з'єднаних перемичкою, двох стійок, загострені кінці яких відігнуті перпендикулярно площині стійок, що включає корпус, в якому виконані порожнини для введення загострених кінців стійок тримача і розміщення їх у цих порожнинах, який відрізняється тим, що корпус має поперечну канавку і виконаний з можливістю вигину по дну цієї канавки, у бортах якої виконані порожнини у вигляді отворів для введення відігнутих загострених кінців стійок після вигину корпусу по дну канавки, при цьому корпус оснащений засобом для запобігання його вигину, виконаним у вигляді жорсткої засувки, розміщеної в пазу, поздовжня вісь якого приблизно перпендикулярна бортам канавки, при цьому засувка розташовується на ділянці по обидві сторони від канавки для надання жорсткості корпусу. 2. Замок за п. 1, який відрізняється тим, що отвори і паз об'єднані в загальний канал. 3. Замок за п. 2, який відрізняється тим, що в корпусі виконаний поздовжній проріз, розташований перпендикулярно канавці і сполучений з одного боку з загальним каналом, а з іншого своїми бортами примикає до поверхні, зверненої до виробу. 3 UA 101925 C2 4 UA 101925 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
