Осьовий вентилятор

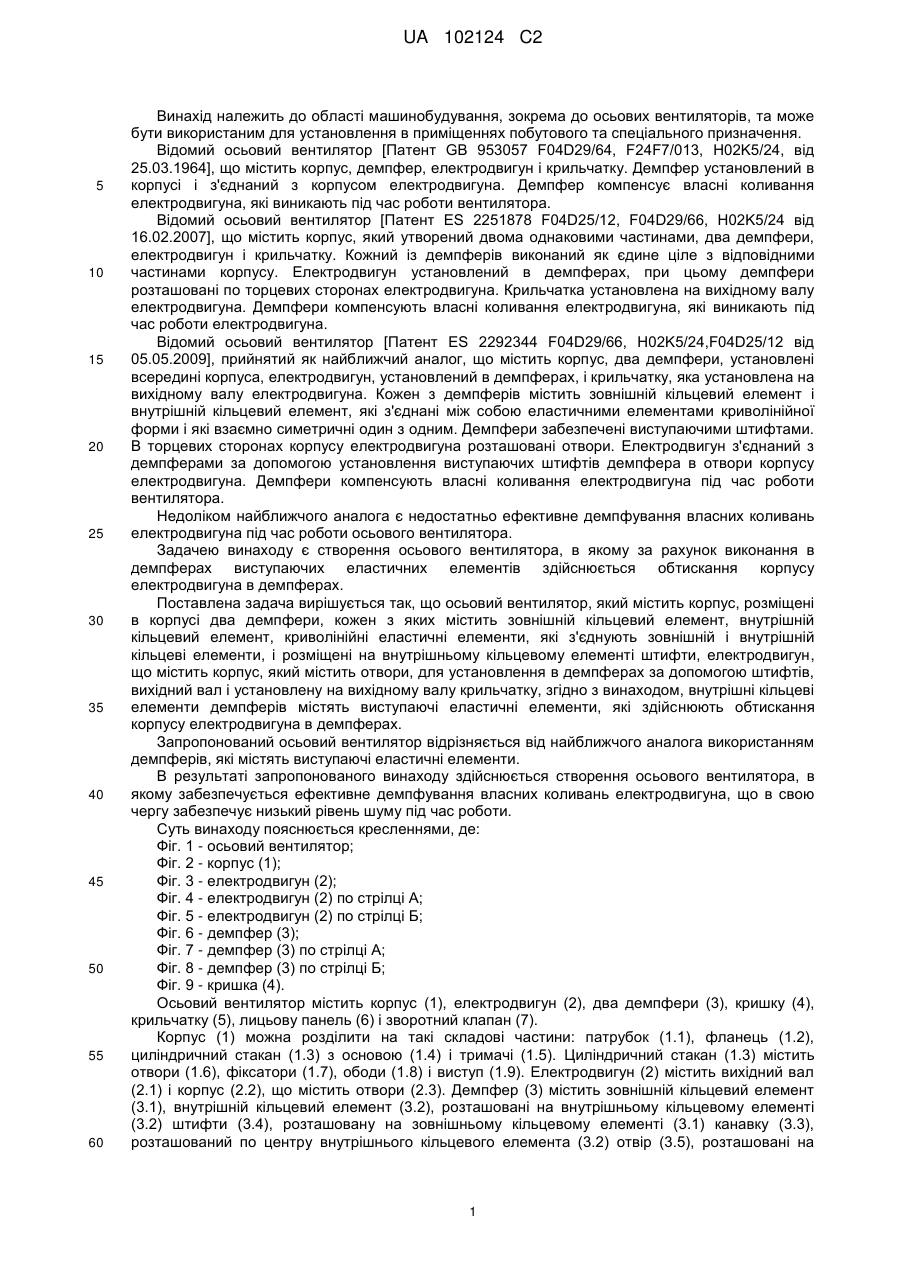

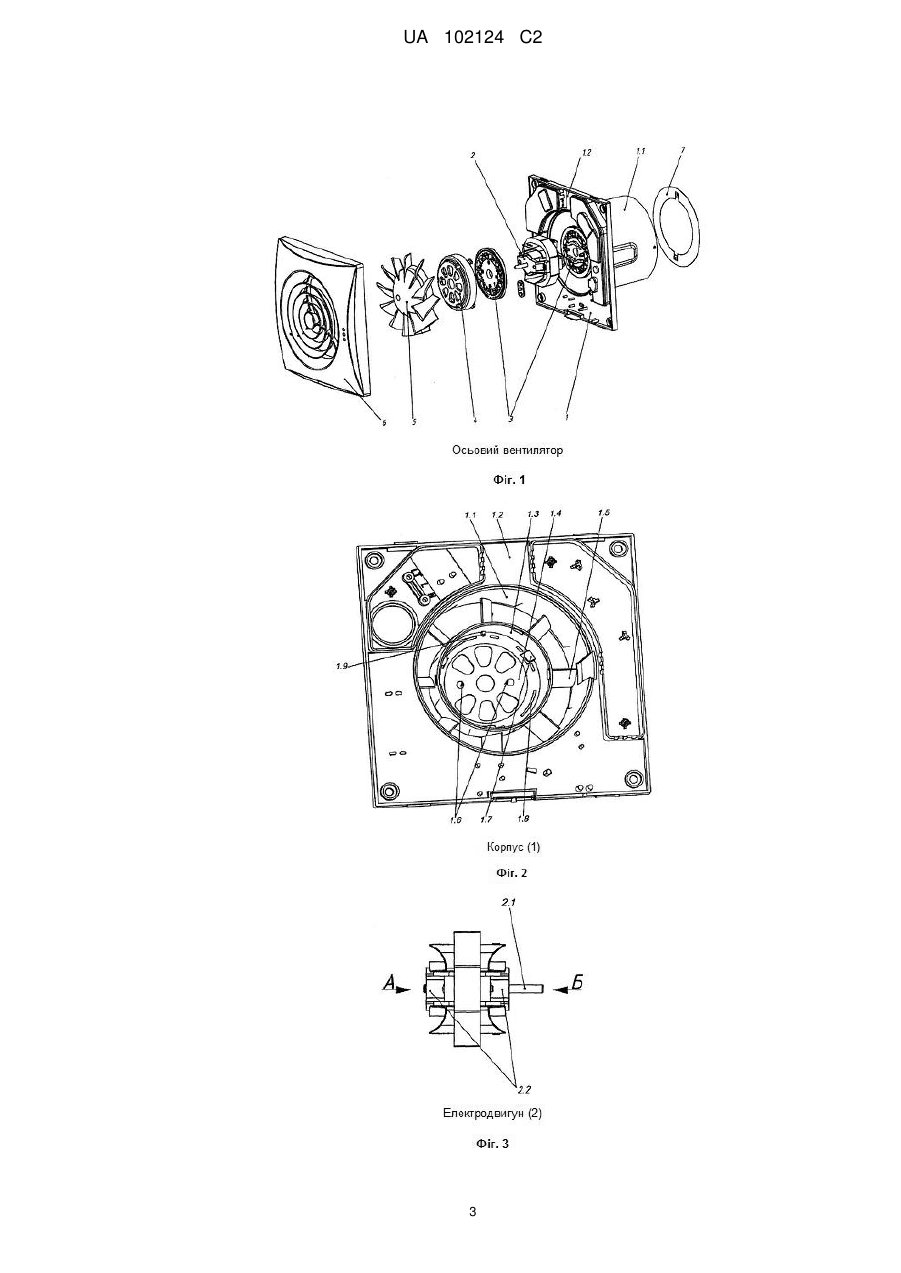

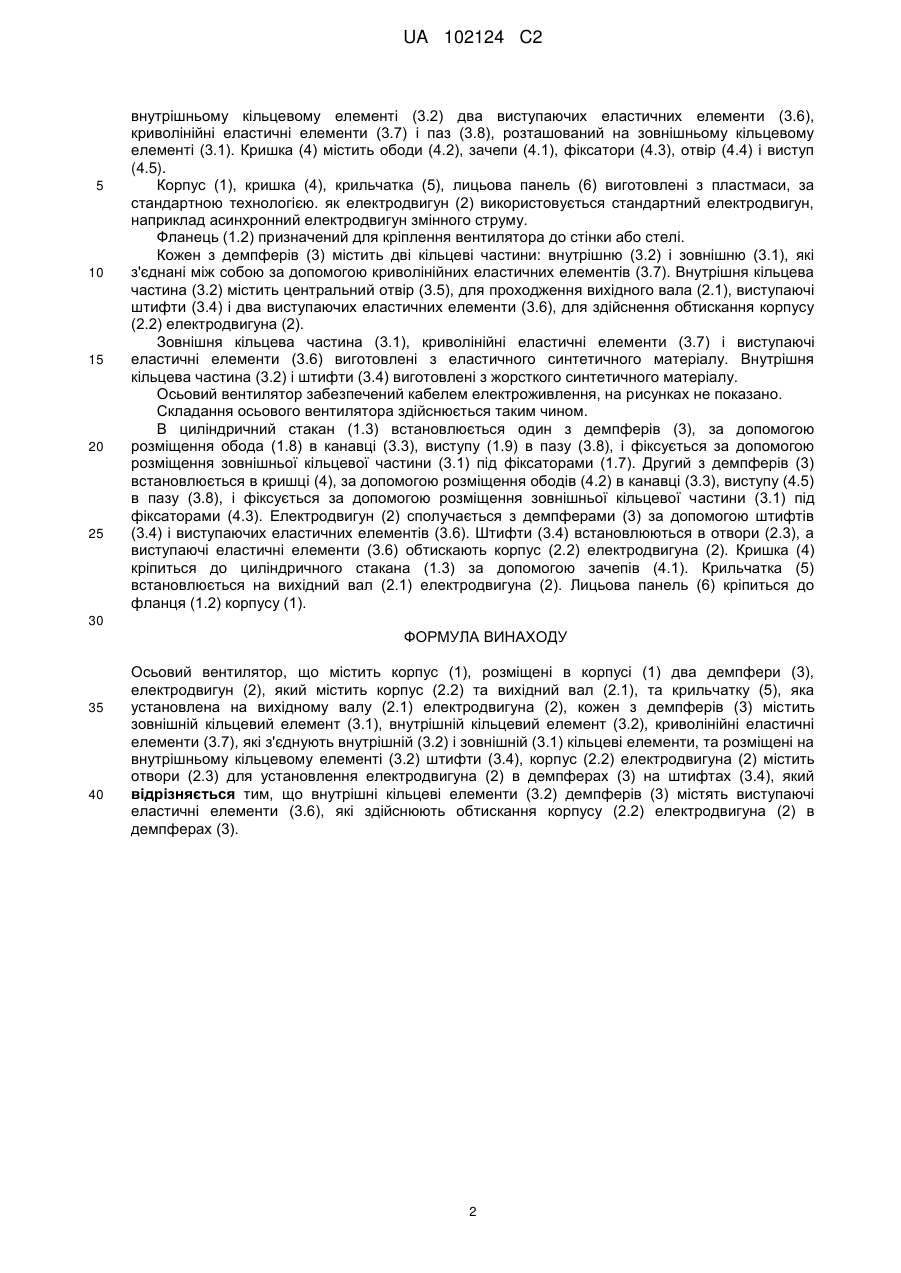

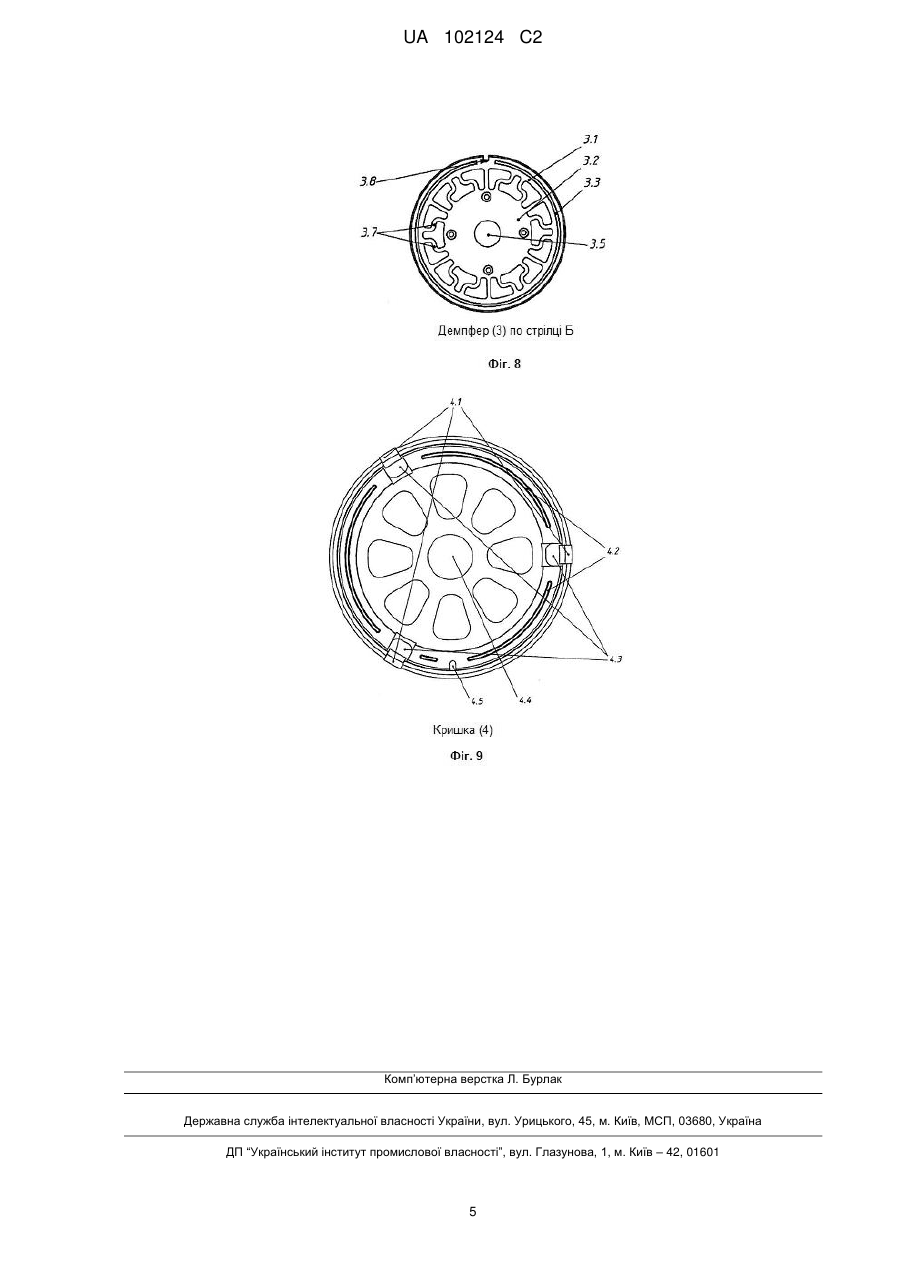

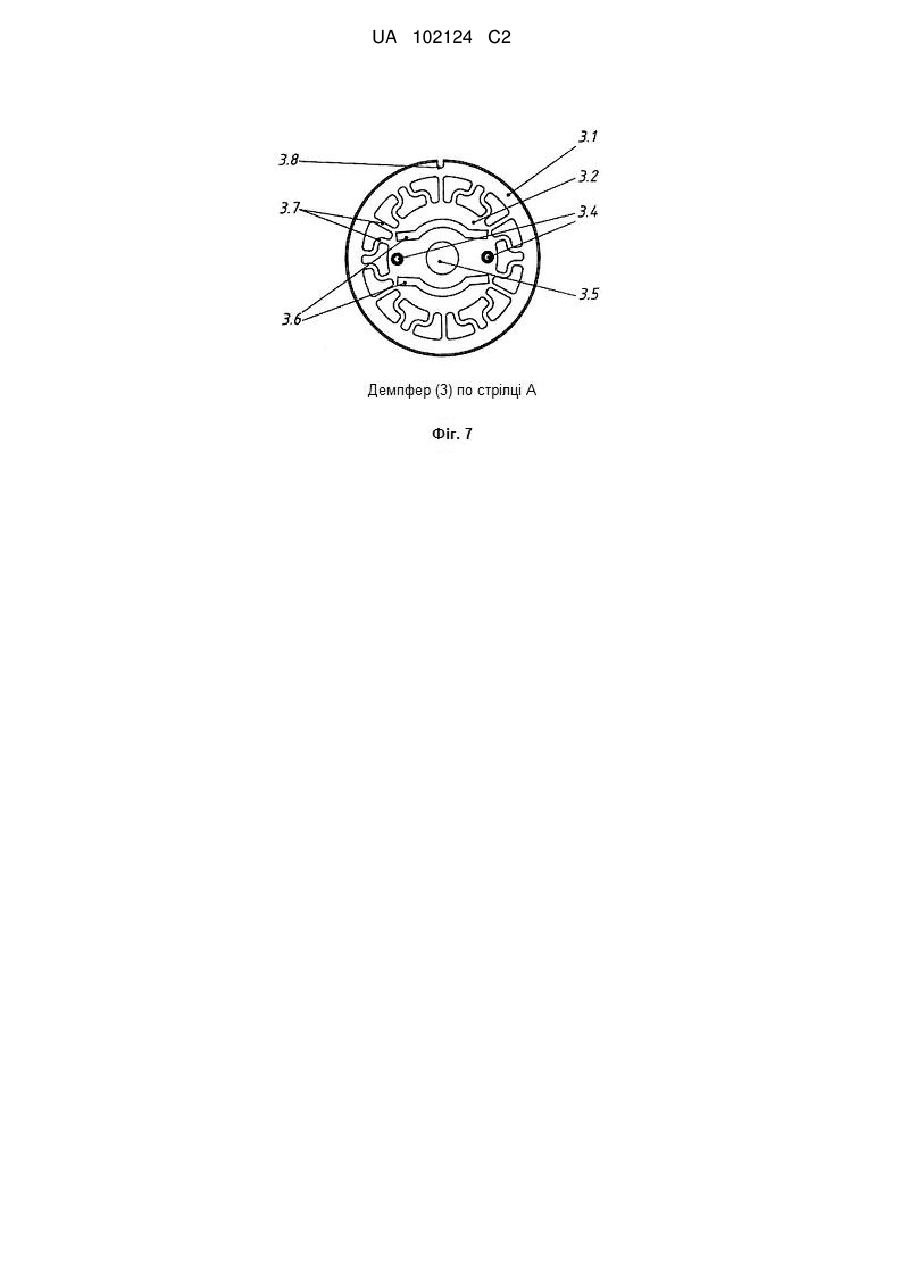

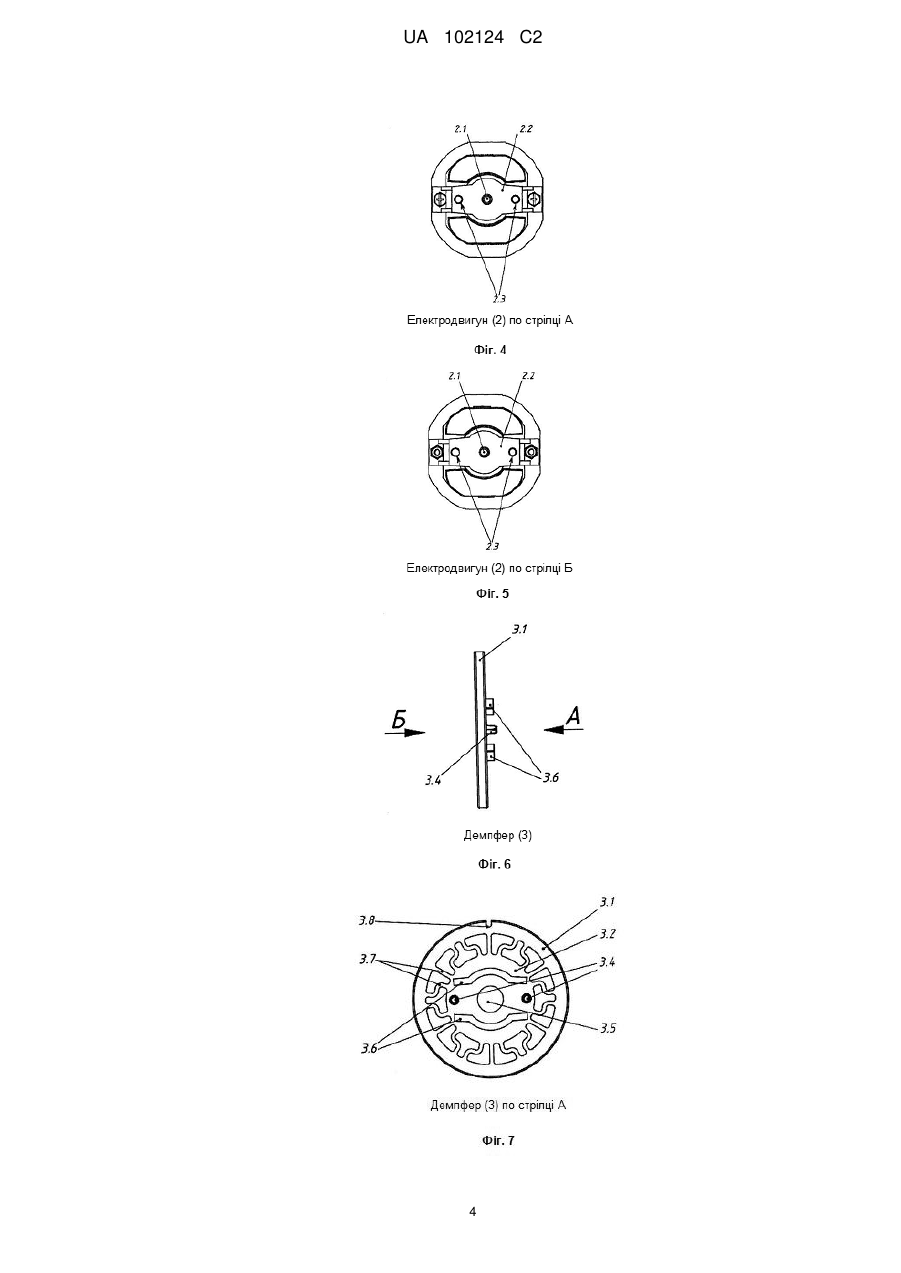

Реферат: Осьовий вентилятор містить корпус, розміщені в корпусі два демпфери, електродвигун, який містить корпус та вихідний вал, та крильчатку, яка установлена на вихідному валу електродвигуна, кожен з демпферів містить зовнішній кільцевий елемент (3.1), внутрішній кільцевий елемент (3.2), криволінійні еластичні елементи (3.7), які з'єднують внутрішній (3.2) і зовнішній (3.1) кільцеві елементи, та розміщені на внутрішньому кільцевому елементі (3.2) штифти (3.4), корпус електродвигуна містить отвори для установлення електродвигуна в демпферах на штифтах (3.4). Внутрішні кільцеві елементи (3.2) демпферів містять виступаючі еластичні елементи (3.6), які здійснюють обтискання корпусу електродвигуна в демпферах. UA 102124 C2 (12) UA 102124 C2 UA 102124 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до області машинобудування, зокрема до осьових вентиляторів, та може бути використаним для установлення в приміщеннях побутового та спеціального призначення. Відомий осьовий вентилятор [Патент GB 953057 F04D29/64, F24F7/013, Н02K5/24, від 25.03.1964], що містить корпус, демпфер, електродвигун і крильчатку. Демпфер установлений в корпусі і з'єднаний з корпусом електродвигуна. Демпфер компенсує власні коливання електродвигуна, які виникають під час роботи вентилятора. Відомий осьовий вентилятор [Патент ES 2251878 F04D25/12, F04D29/66, Н02K5/24 від 16.02.2007], що містить корпус, який утворений двома однаковими частинами, два демпфери, електродвигун і крильчатку. Кожний із демпферів виконаний як єдине ціле з відповідними частинами корпусу. Електродвигун установлений в демпферах, при цьому демпфери розташовані по торцевих сторонах електродвигуна. Крильчатка установлена на вихідному валу електродвигуна. Демпфери компенсують власні коливання електродвигуна, які виникають під час роботи електродвигуна. Відомий осьовий вентилятор [Патент ES 2292344 F04D29/66, H02K5/24,F04D25/12 від 05.05.2009], прийнятий як найближчий аналог, що містить корпус, два демпфери, установлені всередині корпуса, електродвигун, установлений в демпферах, і крильчатку, яка установлена на вихідному валу електродвигуна. Кожен з демпферів містить зовнішній кільцевий елемент і внутрішній кільцевий елемент, які з'єднані між собою еластичними елементами криволінійної форми і які взаємно симетричні один з одним. Демпфери забезпечені виступаючими штифтами. В торцевих сторонах корпусу електродвигуна розташовані отвори. Електродвигун з'єднаний з демпферами за допомогою установлення виступаючих штифтів демпфера в отвори корпусу електродвигуна. Демпфери компенсують власні коливання електродвигуна під час роботи вентилятора. Недоліком найближчого аналога є недостатньо ефективне демпфування власних коливань електродвигуна під час роботи осьового вентилятора. Задачею винаходу є створення осьового вентилятора, в якому за рахунок виконання в демпферах виступаючих еластичних елементів здійснюється обтискання корпусу електродвигуна в демпферах. Поставлена задача вирішується так, що осьовий вентилятор, який містить корпус, розміщені в корпусі два демпфери, кожен з яких містить зовнішній кільцевий елемент, внутрішній кільцевий елемент, криволінійні еластичні елементи, які з'єднують зовнішній і внутрішній кільцеві елементи, і розміщені на внутрішньому кільцевому елементі штифти, електродвигун, що містить корпус, який містить отвори, для установлення в демпферах за допомогою штифтів, вихідний вал і установлену на вихідному валу крильчатку, згідно з винаходом, внутрішні кільцеві елементи демпферів містять виступаючі еластичні елементи, які здійснюють обтискання корпусу електродвигуна в демпферах. Запропонований осьовий вентилятор відрізняється від найближчого аналога використанням демпферів, які містять виступаючі еластичні елементи. В результаті запропонованого винаходу здійснюється створення осьового вентилятора, в якому забезпечується ефективне демпфування власних коливань електродвигуна, що в свою чергу забезпечує низький рівень шуму під час роботи. Суть винаходу пояснюється кресленнями, де: Фіг. 1 - осьовий вентилятор; Фіг. 2 - корпус (1); Фіг. 3 - електродвигун (2); Фіг. 4 - електродвигун (2) по стрілці А; Фіг. 5 - електродвигун (2) по стрілці Б; Фіг. 6 - демпфер (3); Фіг. 7 - демпфер (3) по стрілці А; Фіг. 8 - демпфер (3) по стрілці Б; Фіг. 9 - кришка (4). Осьовий вентилятор містить корпус (1), електродвигун (2), два демпфери (3), кришку (4), крильчатку (5), лицьову панель (6) і зворотний клапан (7). Корпус (1) можна розділити на такі складові частини: патрубок (1.1), фланець (1.2), циліндричний стакан (1.3) з основою (1.4) і тримачі (1.5). Циліндричний стакан (1.3) містить отвори (1.6), фіксатори (1.7), ободи (1.8) і виступ (1.9). Електродвигун (2) містить вихідний вал (2.1) і корпус (2.2), що містить отвори (2.3). Демпфер (3) містить зовнішній кільцевий елемент (3.1), внутрішній кільцевий елемент (3.2), розташовані на внутрішньому кільцевому елементі (3.2) штифти (3.4), розташовану на зовнішньому кільцевому елементі (3.1) канавку (3.3), розташований по центру внутрішнього кільцевого елемента (3.2) отвір (3.5), розташовані на 1 UA 102124 C2 5 10 15 20 25 внутрішньому кільцевому елементі (3.2) два виступаючих еластичних елементи (3.6), криволінійні еластичні елементи (3.7) і паз (3.8), розташований на зовнішньому кільцевому елементі (3.1). Кришка (4) містить ободи (4.2), зачепи (4.1), фіксатори (4.3), отвір (4.4) і виступ (4.5). Корпус (1), кришка (4), крильчатка (5), лицьова панель (6) виготовлені з пластмаси, за стандартною технологією. як електродвигун (2) використовується стандартний електродвигун, наприклад асинхронний електродвигун змінного струму. Фланець (1.2) призначений для кріплення вентилятора до стінки або стелі. Кожен з демпферів (3) містить дві кільцеві частини: внутрішню (3.2) і зовнішню (3.1), які з'єднані між собою за допомогою криволінійних еластичних елементів (3.7). Внутрішня кільцева частина (3.2) містить центральний отвір (3.5), для проходження вихідного вала (2.1), виступаючі штифти (3.4) і два виступаючих еластичних елементи (3.6), для здійснення обтискання корпусу (2.2) електродвигуна (2). Зовнішня кільцева частина (3.1), криволінійні еластичні елементи (3.7) і виступаючі еластичні елементи (3.6) виготовлені з еластичного синтетичного матеріалу. Внутрішня кільцева частина (3.2) і штифти (3.4) виготовлені з жорсткого синтетичного матеріалу. Осьовий вентилятор забезпечений кабелем електроживлення, на рисунках не показано. Складання осьового вентилятора здійснюється таким чином. В циліндричний стакан (1.3) встановлюється один з демпферів (3), за допомогою розміщення обода (1.8) в канавці (3.3), виступу (1.9) в пазу (3.8), і фіксується за допомогою розміщення зовнішньої кільцевої частини (3.1) під фіксаторами (1.7). Другий з демпферів (3) встановлюється в кришці (4), за допомогою розміщення ободів (4.2) в канавці (3.3), виступу (4.5) в пазу (3.8), і фіксується за допомогою розміщення зовнішньої кільцевої частини (3.1) під фіксаторами (4.3). Електродвигун (2) сполучається з демпферами (3) за допомогою штифтів (3.4) і виступаючих еластичних елементів (3.6). Штифти (3.4) встановлюються в отвори (2.3), а виступаючі еластичні елементи (3.6) обтискають корпус (2.2) електродвигуна (2). Кришка (4) кріпиться до циліндричного стакана (1.3) за допомогою зачепів (4.1). Крильчатка (5) встановлюється на вихідний вал (2.1) електродвигуна (2). Лицьова панель (6) кріпиться до фланця (1.2) корпусу (1). 30 ФОРМУЛА ВИНАХОДУ 35 40 Осьовий вентилятор, що містить корпус (1), розміщені в корпусі (1) два демпфери (3), електродвигун (2), який містить корпус (2.2) та вихідний вал (2.1), та крильчатку (5), яка установлена на вихідному валу (2.1) електродвигуна (2), кожен з демпферів (3) містить зовнішній кільцевий елемент (3.1), внутрішній кільцевий елемент (3.2), криволінійні еластичні елементи (3.7), які з'єднують внутрішній (3.2) і зовнішній (3.1) кільцеві елементи, та розміщені на внутрішньому кільцевому елементі (3.2) штифти (3.4), корпус (2.2) електродвигуна (2) містить отвори (2.3) для установлення електродвигуна (2) в демпферах (3) на штифтах (3.4), який відрізняється тим, що внутрішні кільцеві елементи (3.2) демпферів (3) містять виступаючі еластичні елементи (3.6), які здійснюють обтискання корпусу (2.2) електродвигуна (2) в демпферах (3). 2 UA 102124 C2 3 UA 102124 C2 4 UA 102124 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
