Пристрій для вдавлювання паль

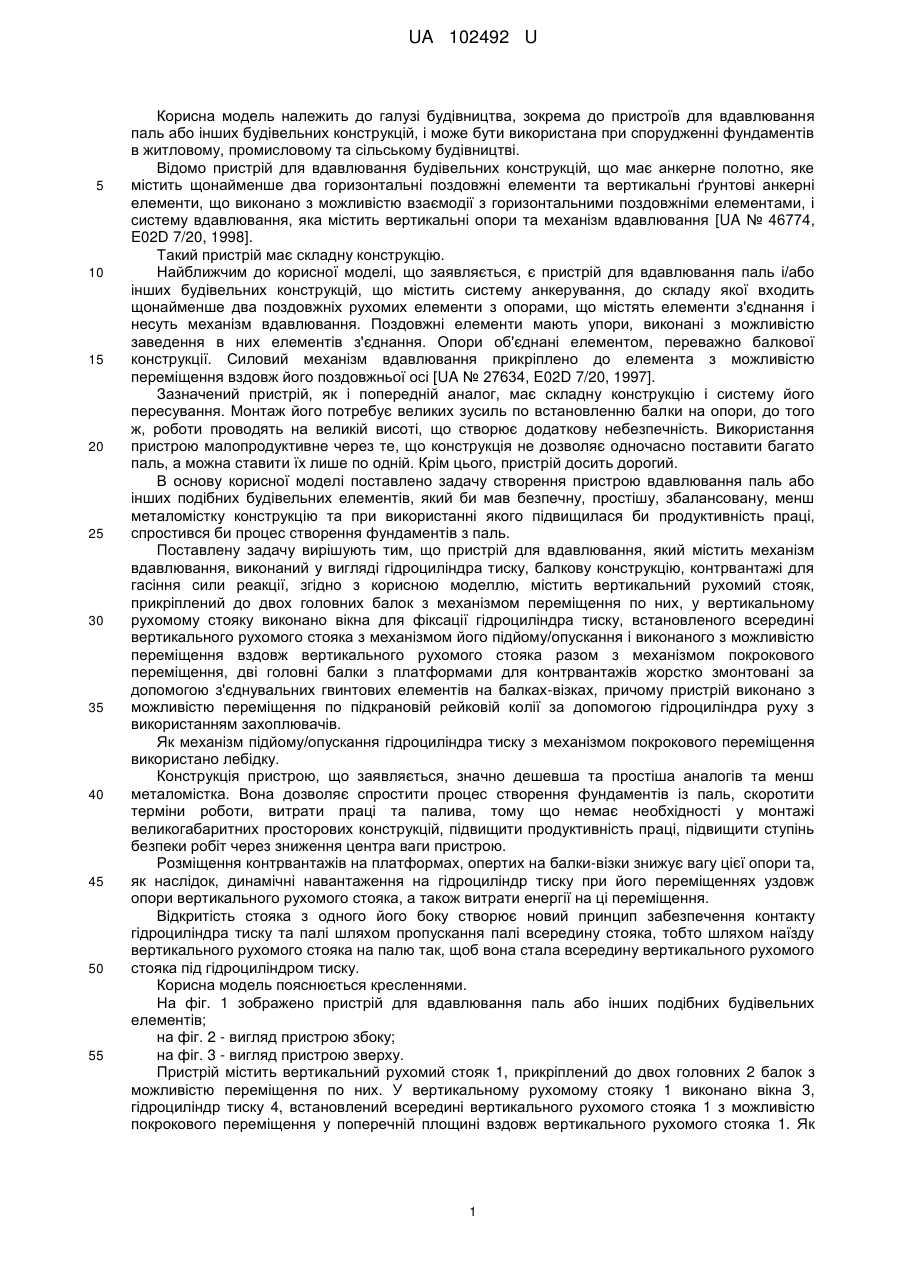

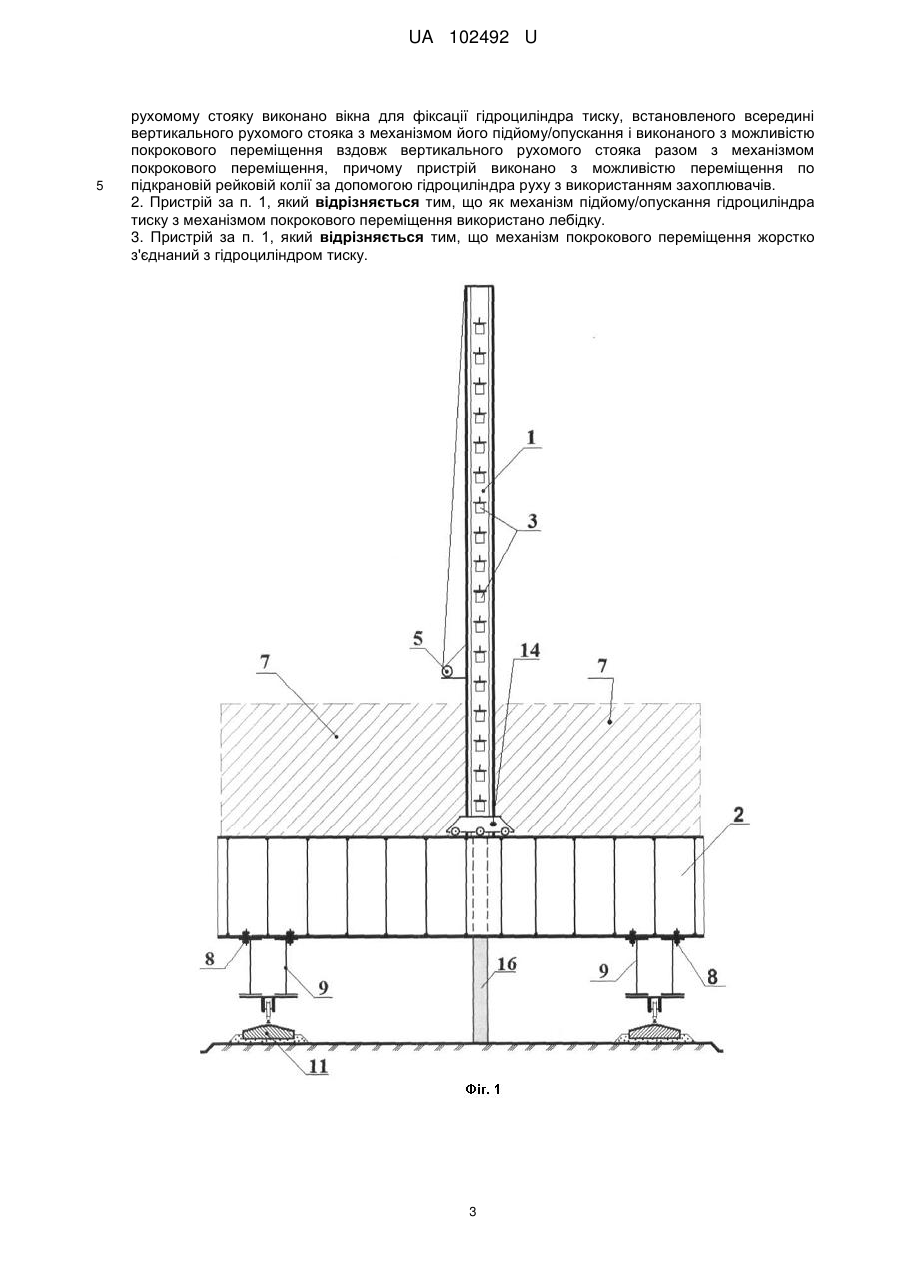

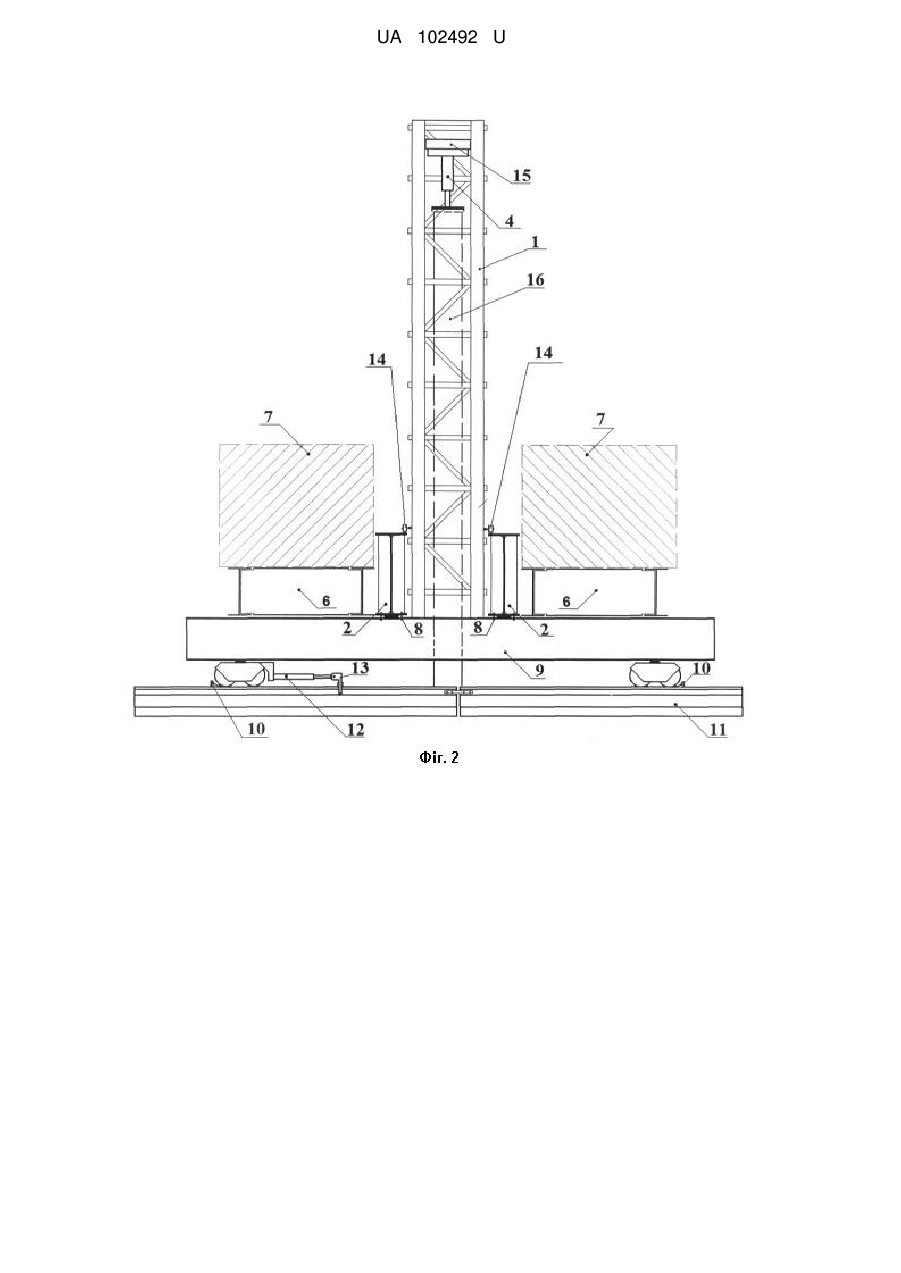

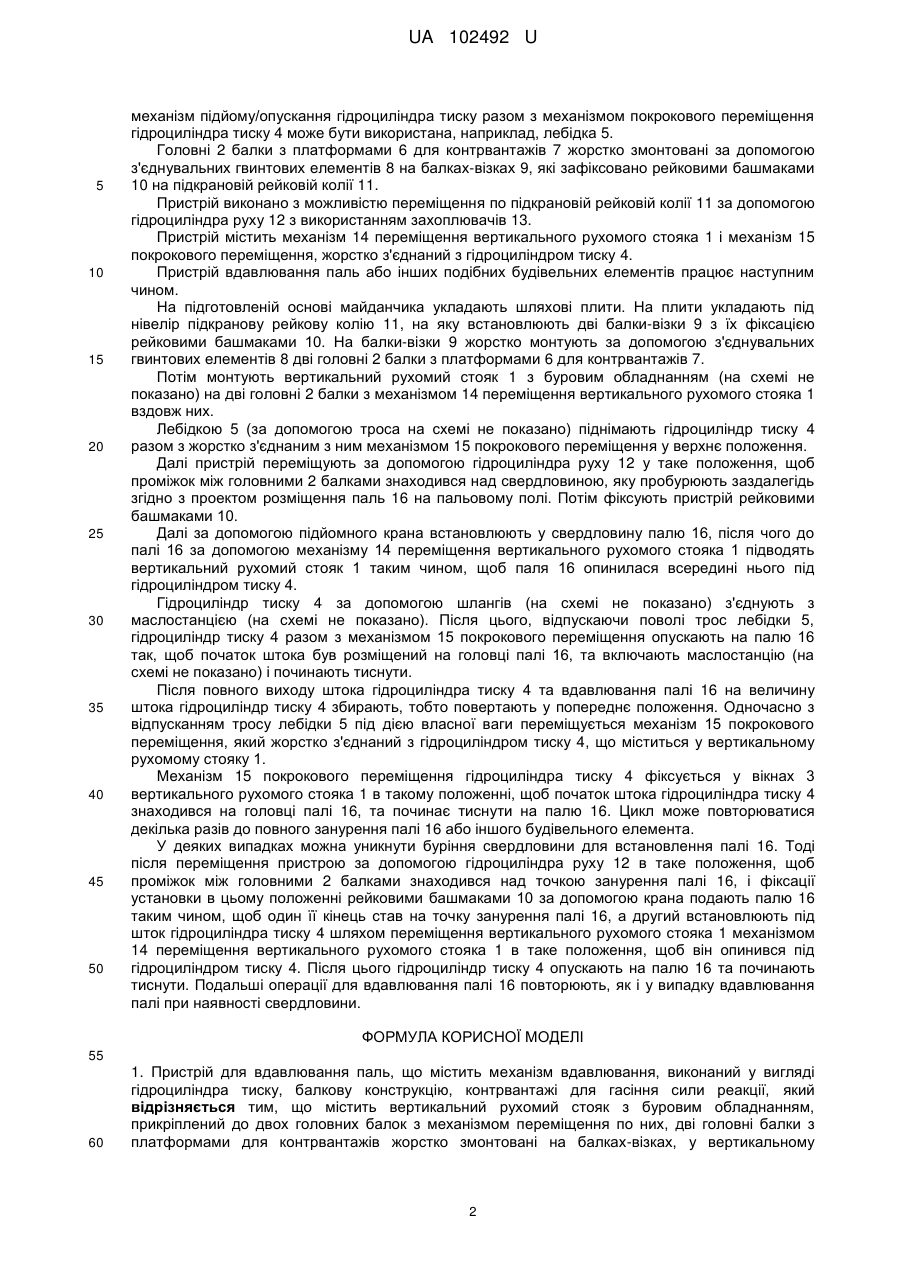

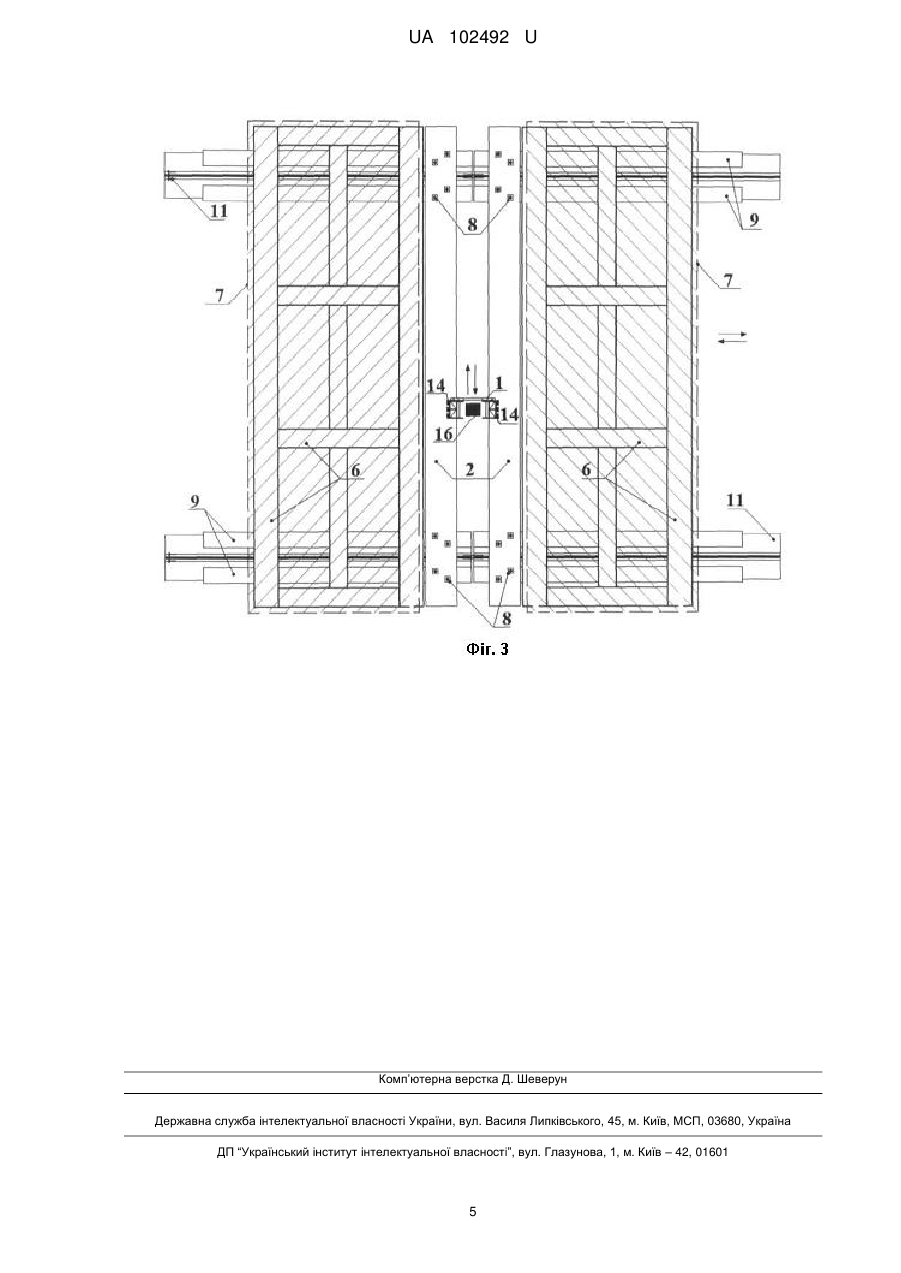

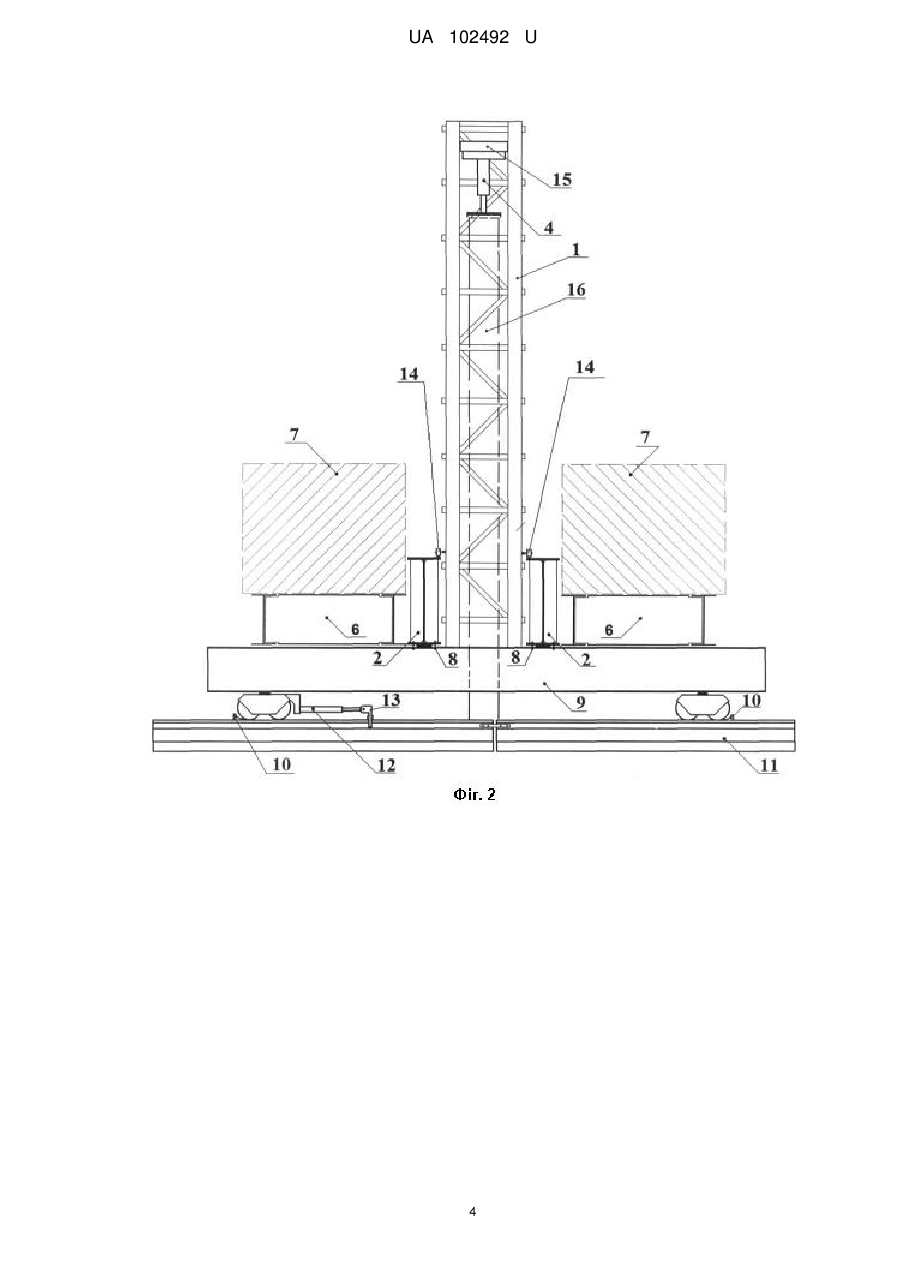

Реферат: Пристрій для вдавлювання паль містить механізм вдавлювання, виконаний у вигляді гідроциліндра тиску, балкову конструкцію, контрвантажі для гасіння сили реакції, вертикальний рухомий стояк з буровим обладнанням, прикріплений до двох головних балок з механізмом переміщення по них. Дві головні балки з платформами для контрвантажів жорстко змонтовані на балках-візках. У вертикальному рухомому стояку виконано вікна для фіксації гідроциліндра тиску, встановленого всередині вертикального рухомого стояка з механізмом його підйому/опускання і виконаного з можливістю покрокового переміщення вздовж вертикального рухомого стояка разом з механізмом покрокового переміщення. При цьому пристрій виконано з можливістю переміщення по підкрановій рейковій колії за допомогою гідроциліндра руху з використанням захоплювачів. UA 102492 U (12) UA 102492 U UA 102492 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі будівництва, зокрема до пристроїв для вдавлювання паль або інших будівельних конструкцій, і може бути використана при спорудженні фундаментів в житловому, промисловому та сільському будівництві. Відомо пристрій для вдавлювання будівельних конструкцій, що має анкерне полотно, яке містить щонайменше два горизонтальні поздовжні елементи та вертикальні ґрунтові анкерні елементи, що виконано з можливістю взаємодії з горизонтальними поздовжніми елементами, і систему вдавлювання, яка містить вертикальні опори та механізм вдавлювання [UA № 46774, E02D 7/20, 1998]. Такий пристрій має складну конструкцію. Найближчим до корисної моделі, що заявляється, є пристрій для вдавлювання паль і/або інших будівельних конструкцій, що містить систему анкерування, до складу якої входить щонайменше два поздовжніх рухомих елементи з опорами, що містять елементи з'єднання і несуть механізм вдавлювання. Поздовжні елементи мають упори, виконані з можливістю заведення в них елементів з'єднання. Опори об'єднані елементом, переважно балкової конструкції. Силовий механізм вдавлювання прикріплено до елемента з можливістю переміщення вздовж його поздовжньої осі [UA № 27634, E02D 7/20, 1997]. Зазначений пристрій, як і попередній аналог, має складну конструкцію і систему його пересування. Монтаж його потребує великих зусиль по встановленню балки на опори, до того ж, роботи проводять на великій висоті, що створює додаткову небезпечність. Використання пристрою малопродуктивне через те, що конструкція не дозволяє одночасно поставити багато паль, а можна ставити їх лише по одній. Крім цього, пристрій досить дорогий. В основу корисної моделі поставлено задачу створення пристрою вдавлювання паль або інших подібних будівельних елементів, який би мав безпечну, простішу, збалансовану, менш металомістку конструкцію та при використанні якого підвищилася би продуктивність праці, спростився би процес створення фундаментів з паль. Поставлену задачу вирішують тим, що пристрій для вдавлювання, який містить механізм вдавлювання, виконаний у вигляді гідроциліндра тиску, балкову конструкцію, контрвантажі для гасіння сили реакції, згідно з корисною моделлю, містить вертикальний рухомий стояк, прикріплений до двох головних балок з механізмом переміщення по них, у вертикальному рухомому стояку виконано вікна для фіксації гідроциліндра тиску, встановленого всередині вертикального рухомого стояка з механізмом його підйому/опускання і виконаного з можливістю переміщення вздовж вертикального рухомого стояка разом з механізмом покрокового переміщення, дві головні балки з платформами для контрвантажів жорстко змонтовані за допомогою з'єднувальних гвинтових елементів на балках-візках, причому пристрій виконано з можливістю переміщення по підкрановій рейковій колії за допомогою гідроциліндра руху з використанням захоплювачів. Як механізм підйому/опускання гідроциліндра тиску з механізмом покрокового переміщення використано лебідку. Конструкція пристрою, що заявляється, значно дешевша та простіша аналогів та менш металомістка. Вона дозволяє спростити процес створення фундаментів із паль, скоротити терміни роботи, витрати праці та палива, тому що немає необхідності у монтажі великогабаритних просторових конструкцій, підвищити продуктивність праці, підвищити ступінь безпеки робіт через зниження центра ваги пристрою. Розміщення контрвантажів на платформах, опертих на балки-візки знижує вагу цієї опори та, як наслідок, динамічні навантаження на гідроциліндр тиску при його переміщеннях уздовж опори вертикального рухомого стояка, а також витрати енергії на ці переміщення. Відкритість стояка з одного його боку створює новий принцип забезпечення контакту гідроциліндра тиску та палі шляхом пропускання палі всередину стояка, тобто шляхом наїзду вертикального рухомого стояка на палю так, щоб вона стала всередину вертикального рухомого стояка під гідроциліндром тиску. Корисна модель пояснюється кресленнями. На фіг. 1 зображено пристрій для вдавлювання паль або інших подібних будівельних елементів; на фіг. 2 - вигляд пристрою збоку; на фіг. 3 - вигляд пристрою зверху. Пристрій містить вертикальний рухомий стояк 1, прикріплений до двох головних 2 балок з можливістю переміщення по них. У вертикальному рухомому стояку 1 виконано вікна 3, гідроциліндр тиску 4, встановлений всередині вертикального рухомого стояка 1 з можливістю покрокового переміщення у поперечній площині вздовж вертикального рухомого стояка 1. Як 1 UA 102492 U 5 10 15 20 25 30 35 40 45 50 механізм підйому/опускання гідроциліндра тиску разом з механізмом покрокового переміщення гідроциліндра тиску 4 може бути використана, наприклад, лебідка 5. Головні 2 балки з платформами 6 для контрвантажів 7 жорстко змонтовані за допомогою з'єднувальних гвинтових елементів 8 на балках-візках 9, які зафіксовано рейковими башмаками 10 на підкрановій рейковій колії 11. Пристрій виконано з можливістю переміщення по підкрановій рейковій колії 11 за допомогою гідроциліндра руху 12 з використанням захоплювачів 13. Пристрій містить механізм 14 переміщення вертикального рухомого стояка 1 і механізм 15 покрокового переміщення, жорстко з'єднаний з гідроциліндром тиску 4. Пристрій вдавлювання паль або інших подібних будівельних елементів працює наступним чином. На підготовленій основі майданчика укладають шляхові плити. На плити укладають під нівелір підкранову рейкову колію 11, на яку встановлюють дві балки-візки 9 з їх фіксацією рейковими башмаками 10. На балки-візки 9 жорстко монтують за допомогою з'єднувальних гвинтових елементів 8 дві головні 2 балки з платформами 6 для контрвантажів 7. Потім монтують вертикальний рухомий стояк 1 з буровим обладнанням (на схемі не показано) на дві головні 2 балки з механізмом 14 переміщення вертикального рухомого стояка 1 вздовж них. Лебідкою 5 (за допомогою троса на схемі не показано) піднімають гідроциліндр тиску 4 разом з жорстко з'єднаним з ним механізмом 15 покрокового переміщення у верхнє положення. Далі пристрій переміщують за допомогою гідроциліндра руху 12 у таке положення, щоб проміжок між головними 2 балками знаходився над свердловиною, яку пробурюють заздалегідь згідно з проектом розміщення паль 16 на пальовому полі. Потім фіксують пристрій рейковими башмаками 10. Далі за допомогою підйомного крана встановлюють у свердловину палю 16, після чого до палі 16 за допомогою механізму 14 переміщення вертикального рухомого стояка 1 підводять вертикальний рухомий стояк 1 таким чином, щоб паля 16 опинилася всередині нього під гідроциліндром тиску 4. Гідроциліндр тиску 4 за допомогою шлангів (на схемі не показано) з'єднують з маслостанцією (на схемі не показано). Після цього, відпускаючи поволі трос лебідки 5, гідроциліндр тиску 4 разом з механізмом 15 покрокового переміщення опускають на палю 16 так, щоб початок штока був розміщений на головці палі 16, та включають маслостанцію (на схемі не показано) і починають тиснути. Після повного виходу штока гідроциліндра тиску 4 та вдавлювання палі 16 на величину штока гідроциліндр тиску 4 збирають, тобто повертають у попереднє положення. Одночасно з відпусканням тросу лебідки 5 під дією власної ваги переміщується механізм 15 покрокового переміщення, який жорстко з'єднаний з гідроциліндром тиску 4, що міститься у вертикальному рухомому стояку 1. Механізм 15 покрокового переміщення гідроциліндра тиску 4 фіксується у вікнах 3 вертикального рухомого стояка 1 в такому положенні, щоб початок штока гідроциліндра тиску 4 знаходився на головці палі 16, та починає тиснути на палю 16. Цикл може повторюватися декілька разів до повного занурення палі 16 або іншого будівельного елемента. У деяких випадках можна уникнути буріння свердловини для встановлення палі 16. Тоді після переміщення пристрою за допомогою гідроциліндра руху 12 в таке положення, щоб проміжок між головними 2 балками знаходився над точкою занурення палі 16, і фіксації установки в цьому положенні рейковими башмаками 10 за допомогою крана подають палю 16 таким чином, щоб один її кінець став на точку занурення палі 16, а другий встановлюють під шток гідроциліндра тиску 4 шляхом переміщення вертикального рухомого стояка 1 механізмом 14 переміщення вертикального рухомого стояка 1 в таке положення, щоб він опинився під гідроциліндром тиску 4. Після цього гідроциліндр тиску 4 опускають на палю 16 та починають тиснути. Подальші операції для вдавлювання палі 16 повторюють, як і у випадку вдавлювання палі при наявності свердловини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Пристрій для вдавлювання паль, що містить механізм вдавлювання, виконаний у вигляді гідроциліндра тиску, балкову конструкцію, контрвантажі для гасіння сили реакції, який відрізняється тим, що містить вертикальний рухомий стояк з буровим обладнанням, прикріплений до двох головних балок з механізмом переміщення по них, дві головні балки з платформами для контрвантажів жорстко змонтовані на балках-візках, у вертикальному 2 UA 102492 U 5 рухомому стояку виконано вікна для фіксації гідроциліндра тиску, встановленого всередині вертикального рухомого стояка з механізмом його підйому/опускання і виконаного з можливістю покрокового переміщення вздовж вертикального рухомого стояка разом з механізмом покрокового переміщення, причому пристрій виконано з можливістю переміщення по підкрановій рейковій колії за допомогою гідроциліндра руху з використанням захоплювачів. 2. Пристрій за п. 1, який відрізняється тим, що як механізм підйому/опускання гідроциліндра тиску з механізмом покрокового переміщення використано лебідку. 3. Пристрій за п. 1, який відрізняється тим, що механізм покрокового переміщення жорстко з'єднаний з гідроциліндром тиску. 3 UA 102492 U 4 UA 102492 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
