Спосіб вдавлювання паль

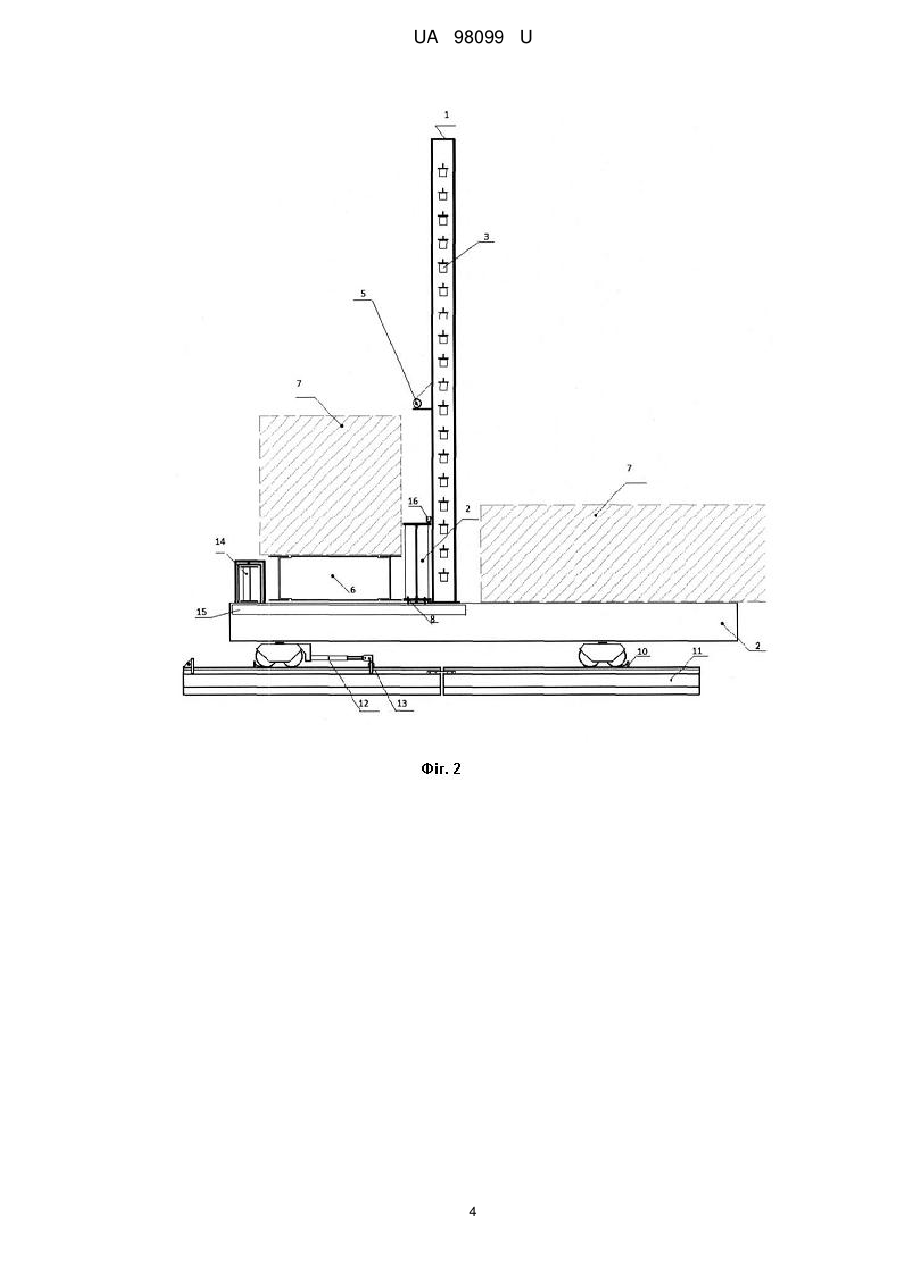

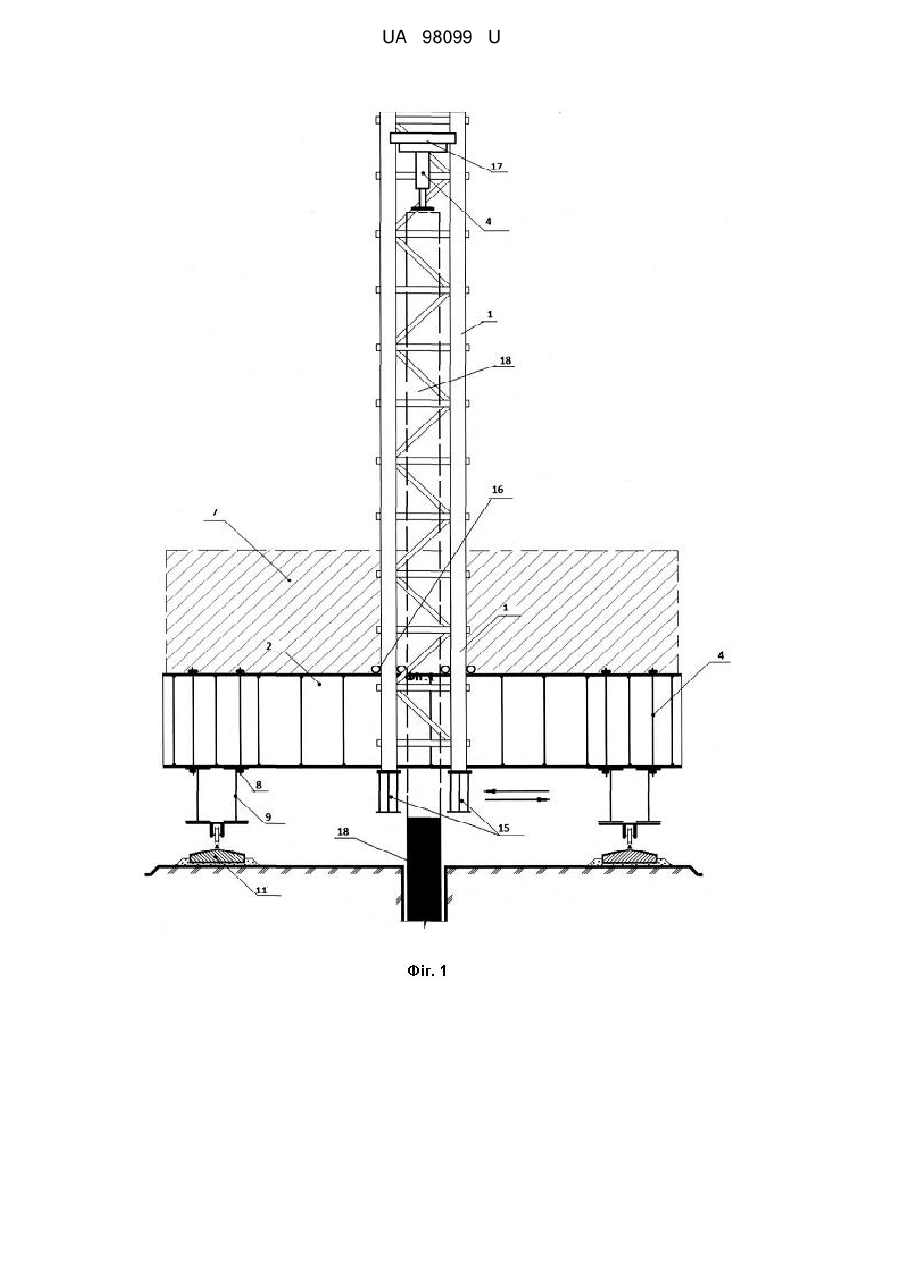

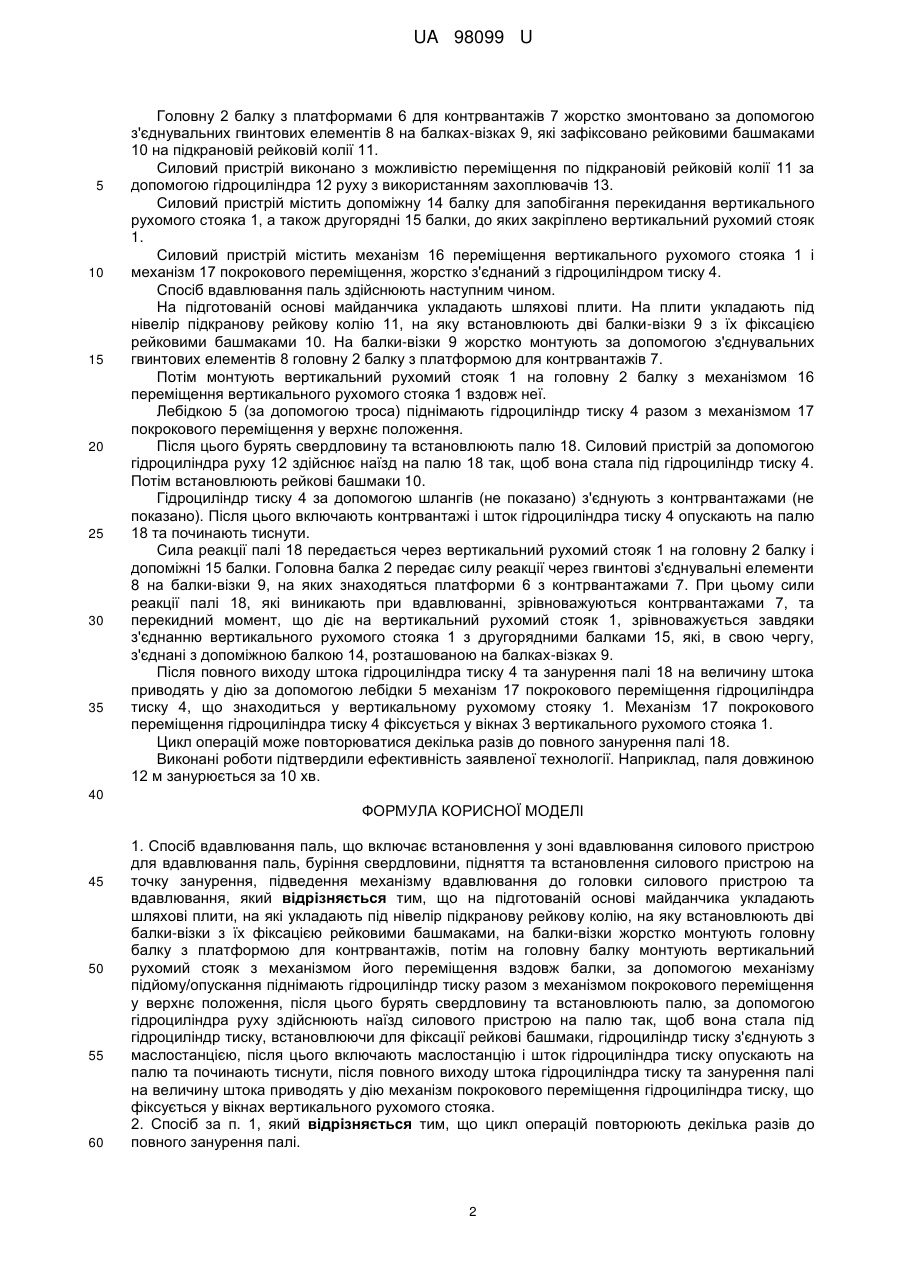

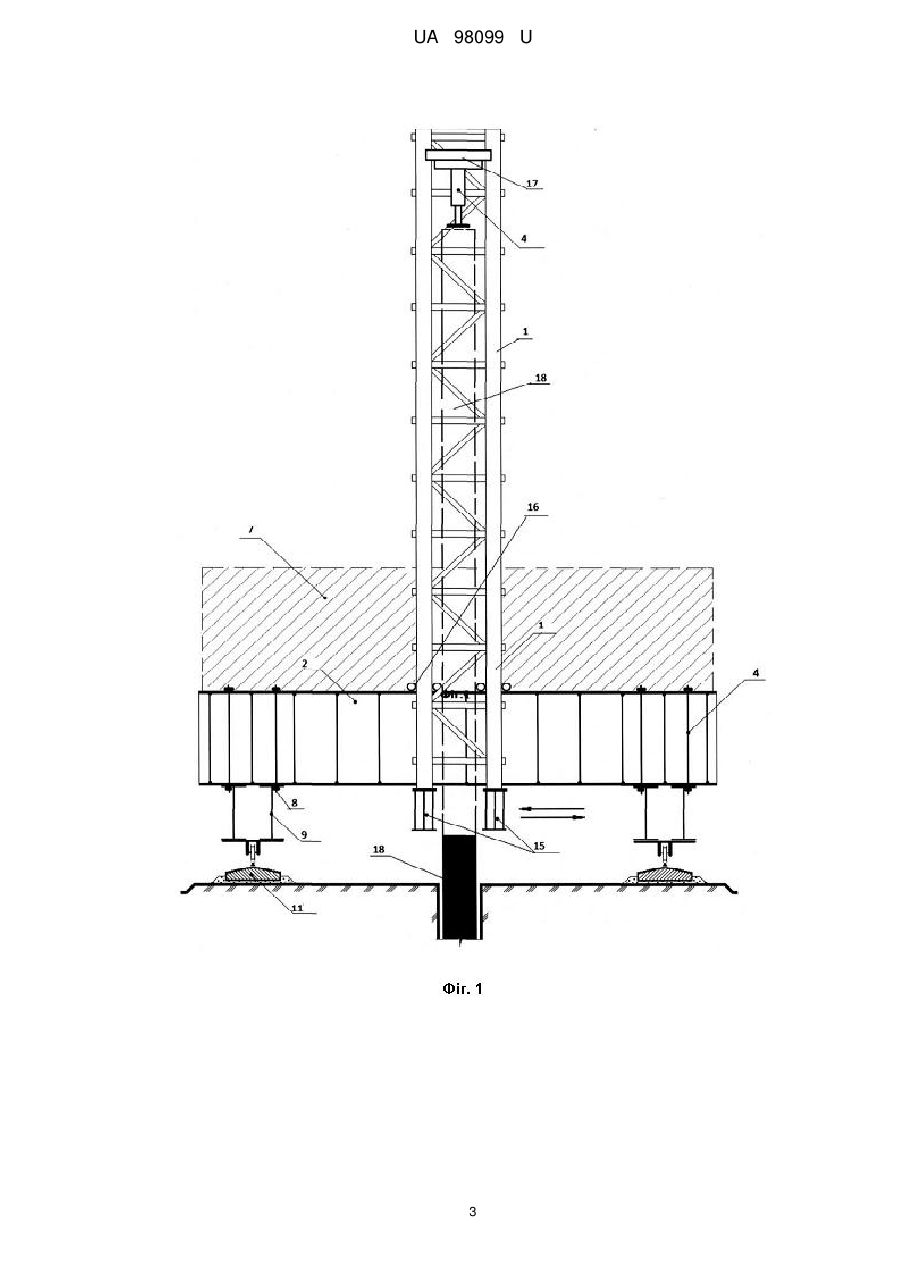

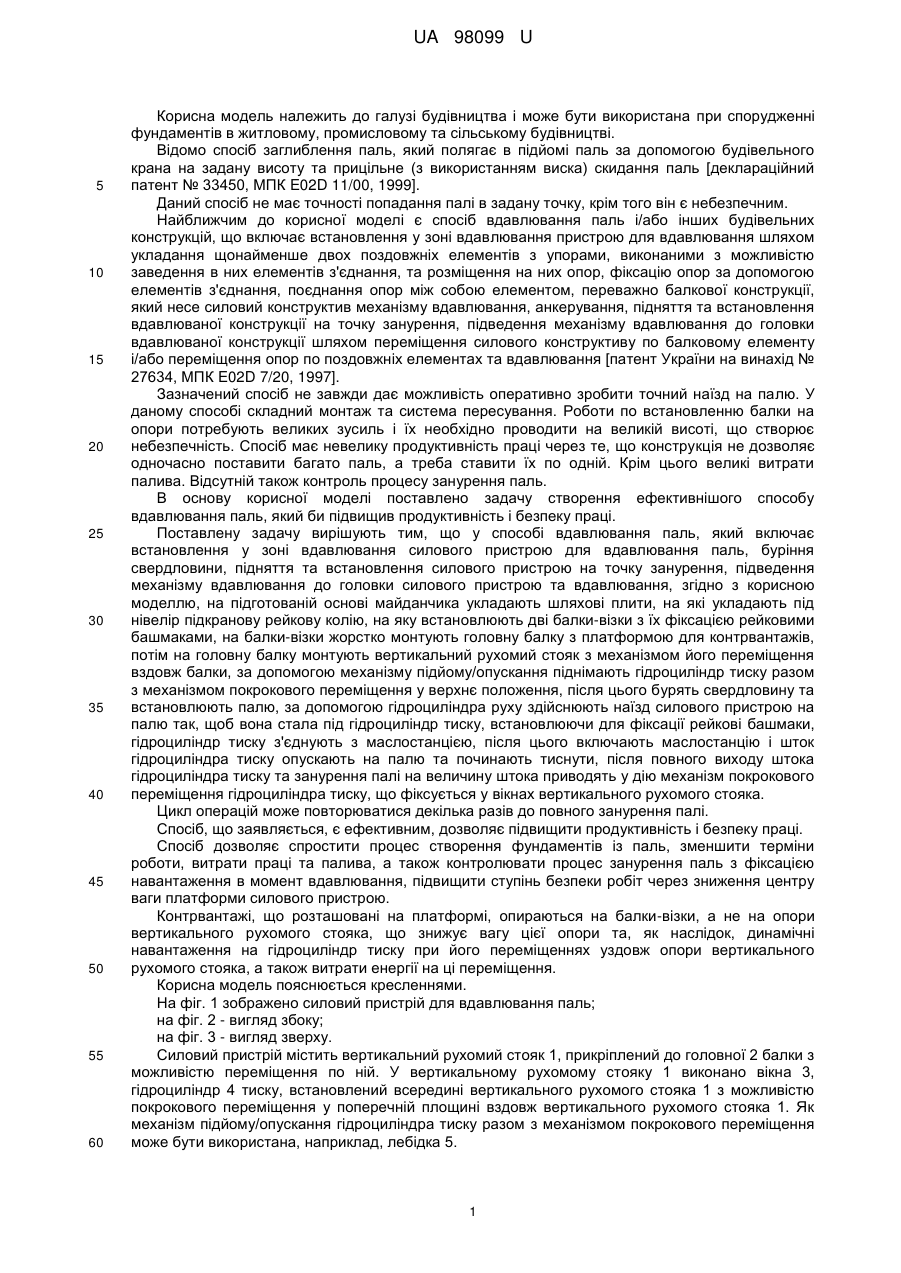

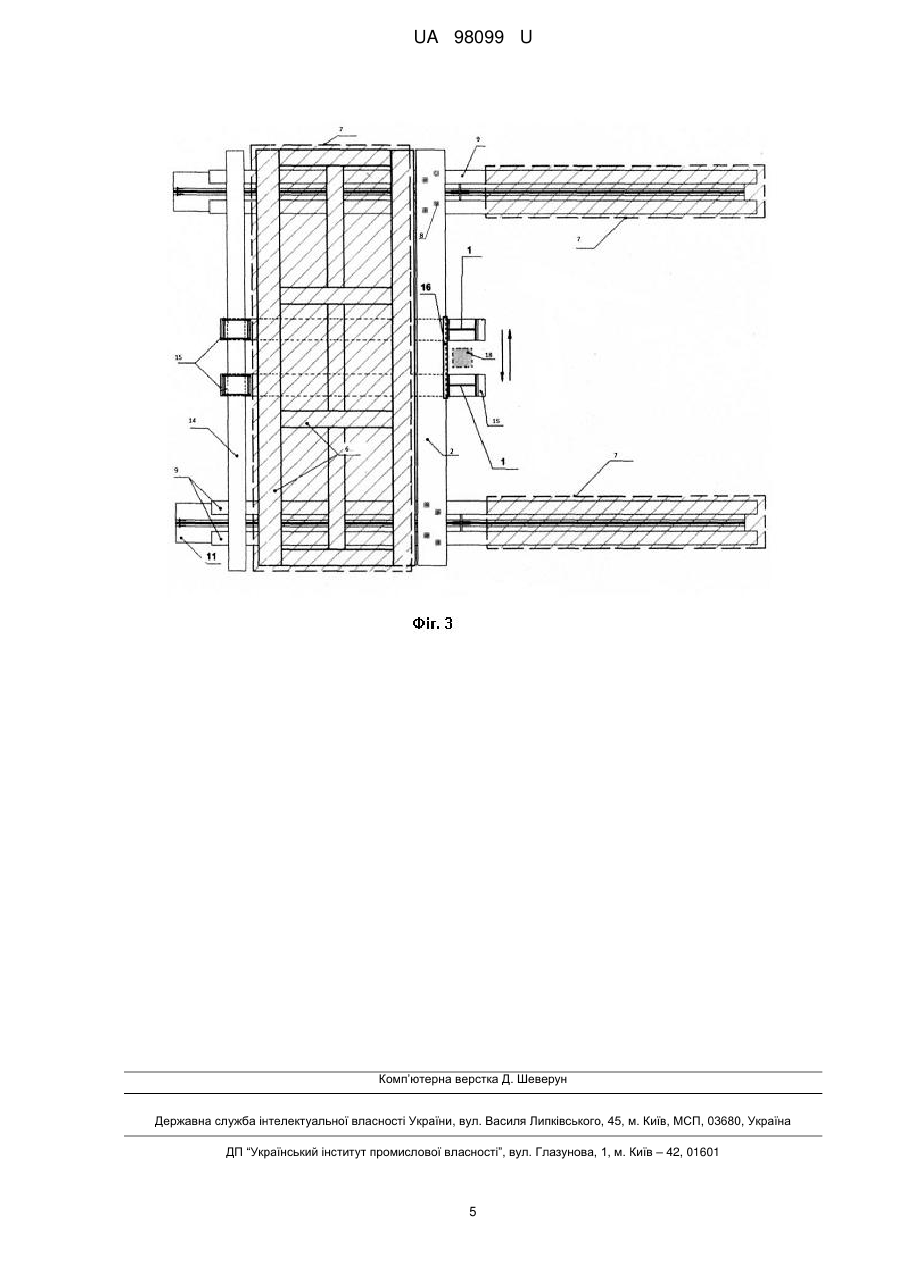

Реферат: Спосіб вдавлювання паль полягає у тому, що на підготованій основі майданчика укладають шляхові плити, на які укладають під нівелір підкранову рейкову колію, на яку встановлюють дві балки-візки з їх фіксацією рейковими башмаками. На балки-візки жорстко монтують головну балку з платформою для контр вантажів. На головну балку монтують вертикальний рухомий стояк з механізмом його переміщення вздовж балки. За допомогою механізму підйому/опускання піднімають гідроциліндр тиску разом з механізмом покрокового переміщення у верхнє положення, бурять свердловину та встановлюють палю. За допомогою гідроциліндра руху здійснюють наїзд силового пристрою на палю так, щоб вона стала під гідроциліндр тиску, встановлюючи для фіксації рейкові башмаки, гідроциліндр тиску з'єднують з маслостанцією. Включають маслостанцію і шток гідроциліндра тиску опускають на палю та починають тиснути. Після повного виходу штока гідроциліндра тиску та занурення палі на величину штока приводять у дію механізм покрокового переміщення гідроциліндра тиску, що фіксується у вікнах вертикального рухомого стояка. UA 98099 U (12) UA 98099 U UA 98099 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва і може бути використана при спорудженні фундаментів в житловому, промисловому та сільському будівництві. Відомо спосіб заглиблення паль, який полягає в підйомі паль за допомогою будівельного крана на задану висоту та прицільне (з використанням виска) скидання паль [деклараційний патент № 33450, МПК E02D 11/00, 1999]. Даний спосіб не має точності попадання палі в задану точку, крім того він є небезпечним. Найближчим до корисної моделі є спосіб вдавлювання паль і/або інших будівельних конструкцій, що включає встановлення у зоні вдавлювання пристрою для вдавлювання шляхом укладання щонайменше двох поздовжніх елементів з упорами, виконаними з можливістю заведення в них елементів з'єднання, та розміщення на них опор, фіксацію опор за допомогою елементів з'єднання, поєднання опор між собою елементом, переважно балкової конструкції, який несе силовий конструктив механізму вдавлювання, анкерування, підняття та встановлення вдавлюваної конструкції на точку занурення, підведення механізму вдавлювання до головки вдавлюваної конструкції шляхом переміщення силового конструктиву по балковому елементу і/або переміщення опор по поздовжніх елементах та вдавлювання [патент України на винахід № 27634, МПК E02D 7/20, 1997]. Зазначений спосіб не завжди дає можливість оперативно зробити точний наїзд на палю. У даному способі складний монтаж та система пересування. Роботи по встановленню балки на опори потребують великих зусиль і їх необхідно проводити на великій висоті, що створює небезпечність. Спосіб має невелику продуктивність праці через те, що конструкція не дозволяє одночасно поставити багато паль, а треба ставити їх по одній. Крім цього великі витрати палива. Відсутній також контроль процесу занурення паль. В основу корисної моделі поставлено задачу створення ефективнішого способу вдавлювання паль, який би підвищив продуктивність і безпеку праці. Поставлену задачу вирішують тим, що у способі вдавлювання паль, який включає встановлення у зоні вдавлювання силового пристрою для вдавлювання паль, буріння свердловини, підняття та встановлення силового пристрою на точку занурення, підведення механізму вдавлювання до головки силового пристрою та вдавлювання, згідно з корисною моделлю, на підготованій основі майданчика укладають шляхові плити, на які укладають під нівелір підкранову рейкову колію, на яку встановлюють дві балки-візки з їх фіксацією рейковими башмаками, на балки-візки жорстко монтують головну балку з платформою для контрвантажів, потім на головну балку монтують вертикальний рухомий стояк з механізмом його переміщення вздовж балки, за допомогою механізму підйому/опускання піднімають гідроциліндр тиску разом з механізмом покрокового переміщення у верхнє положення, після цього бурять свердловину та встановлюють палю, за допомогою гідроциліндра руху здійснюють наїзд силового пристрою на палю так, щоб вона стала під гідроциліндр тиску, встановлюючи для фіксації рейкові башмаки, гідроциліндр тиску з'єднують з маслостанцією, після цього включають маслостанцію і шток гідроциліндра тиску опускають на палю та починають тиснути, після повного виходу штока гідроциліндра тиску та занурення палі на величину штока приводять у дію механізм покрокового переміщення гідроциліндра тиску, що фіксується у вікнах вертикального рухомого стояка. Цикл операцій може повторюватися декілька разів до повного занурення палі. Спосіб, що заявляється, є ефективним, дозволяє підвищити продуктивність і безпеку праці. Спосіб дозволяє спростити процес створення фундаментів із паль, зменшити терміни роботи, витрати праці та палива, а також контролювати процес занурення паль з фіксацією навантаження в момент вдавлювання, підвищити ступінь безпеки робіт через зниження центру ваги платформи силового пристрою. Контрвантажі, що розташовані на платформі, опираються на балки-візки, а не на опори вертикального рухомого стояка, що знижує вагу цієї опори та, як наслідок, динамічні навантаження на гідроциліндр тиску при його переміщеннях уздовж опори вертикального рухомого стояка, а також витрати енергії на ці переміщення. Корисна модель пояснюється кресленнями. На фіг. 1 зображено силовий пристрій для вдавлювання паль; на фіг. 2 - вигляд збоку; на фіг. 3 - вигляд зверху. Силовий пристрій містить вертикальний рухомий стояк 1, прикріплений до головної 2 балки з можливістю переміщення по ній. У вертикальному рухомому стояку 1 виконано вікна 3, гідроциліндр 4 тиску, встановлений всередині вертикального рухомого стояка 1 з можливістю покрокового переміщення у поперечній площині вздовж вертикального рухомого стояка 1. Як механізм підйому/опускання гідроциліндра тиску разом з механізмом покрокового переміщення може бути використана, наприклад, лебідка 5. 1 UA 98099 U 5 10 15 20 25 30 35 Головну 2 балку з платформами 6 для контрвантажів 7 жорстко змонтовано за допомогою з'єднувальних гвинтових елементів 8 на балках-візках 9, які зафіксовано рейковими башмаками 10 на підкрановій рейковій колії 11. Силовий пристрій виконано з можливістю переміщення по підкрановій рейковій колії 11 за допомогою гідроциліндра 12 руху з використанням захоплювачів 13. Силовий пристрій містить допоміжну 14 балку для запобігання перекидання вертикального рухомого стояка 1, а також другорядні 15 балки, до яких закріплено вертикальний рухомий стояк 1. Силовий пристрій містить механізм 16 переміщення вертикального рухомого стояка 1 і механізм 17 покрокового переміщення, жорстко з'єднаний з гідроциліндром тиску 4. Спосіб вдавлювання паль здійснюють наступним чином. На підготованій основі майданчика укладають шляхові плити. На плити укладають під нівелір підкранову рейкову колію 11, на яку встановлюють дві балки-візки 9 з їх фіксацією рейковими башмаками 10. На балки-візки 9 жорстко монтують за допомогою з'єднувальних гвинтових елементів 8 головну 2 балку з платформою для контрвантажів 7. Потім монтують вертикальний рухомий стояк 1 на головну 2 балку з механізмом 16 переміщення вертикального рухомого стояка 1 вздовж неї. Лебідкою 5 (за допомогою троса) піднімають гідроциліндр тиску 4 разом з механізмом 17 покрокового переміщення у верхнє положення. Після цього бурять свердловину та встановлюють палю 18. Силовий пристрій за допомогою гідроциліндра руху 12 здійснює наїзд на палю 18 так, щоб вона стала під гідроциліндр тиску 4. Потім встановлюють рейкові башмаки 10. Гідроциліндр тиску 4 за допомогою шлангів (не показано) з'єднують з контрвантажами (не показано). Після цього включають контрвантажі і шток гідроциліндра тиску 4 опускають на палю 18 та починають тиснути. Сила реакції палі 18 передається через вертикальний рухомий стояк 1 на головну 2 балку і допоміжні 15 балки. Головна балка 2 передає силу реакції через гвинтові з'єднувальні елементи 8 на балки-візки 9, на яких знаходяться платформи 6 з контрвантажами 7. При цьому сили реакції палі 18, які виникають при вдавлюванні, зрівноважуються контрвантажами 7, та перекидний момент, що діє на вертикальний рухомий стояк 1, зрівноважується завдяки з'єднанню вертикального рухомого стояка 1 з другорядними балками 15, які, в свою чергу, з'єднані з допоміжною балкою 14, розташованою на балках-візках 9. Після повного виходу штока гідроциліндра тиску 4 та занурення палі 18 на величину штока приводять у дію за допомогою лебідки 5 механізм 17 покрокового переміщення гідроциліндра тиску 4, що знаходиться у вертикальному рухомому стояку 1. Механізм 17 покрокового переміщення гідроциліндра тиску 4 фіксується у вікнах 3 вертикального рухомого стояка 1. Цикл операцій може повторюватися декілька разів до повного занурення палі 18. Виконані роботи підтвердили ефективність заявленої технології. Наприклад, паля довжиною 12 м занурюється за 10 хв. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 60 1. Спосіб вдавлювання паль, що включає встановлення у зоні вдавлювання силового пристрою для вдавлювання паль, буріння свердловини, підняття та встановлення силового пристрою на точку занурення, підведення механізму вдавлювання до головки силового пристрою та вдавлювання, який відрізняється тим, що на підготованій основі майданчика укладають шляхові плити, на які укладають під нівелір підкранову рейкову колію, на яку встановлюють дві балки-візки з їх фіксацією рейковими башмаками, на балки-візки жорстко монтують головну балку з платформою для контрвантажів, потім на головну балку монтують вертикальний рухомий стояк з механізмом його переміщення вздовж балки, за допомогою механізму підйому/опускання піднімають гідроциліндр тиску разом з механізмом покрокового переміщення у верхнє положення, після цього бурять свердловину та встановлюють палю, за допомогою гідроциліндра руху здійснюють наїзд силового пристрою на палю так, щоб вона стала під гідроциліндр тиску, встановлюючи для фіксації рейкові башмаки, гідроциліндр тиску з'єднують з маслостанцією, після цього включають маслостанцію і шток гідроциліндра тиску опускають на палю та починають тиснути, після повного виходу штока гідроциліндра тиску та занурення палі на величину штока приводять у дію механізм покрокового переміщення гідроциліндра тиску, що фіксується у вікнах вертикального рухомого стояка. 2. Спосіб за п. 1, який відрізняється тим, що цикл операцій повторюють декілька разів до повного занурення палі. 2 UA 98099 U 3 UA 98099 U 4 UA 98099 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
