Спусковий механізм

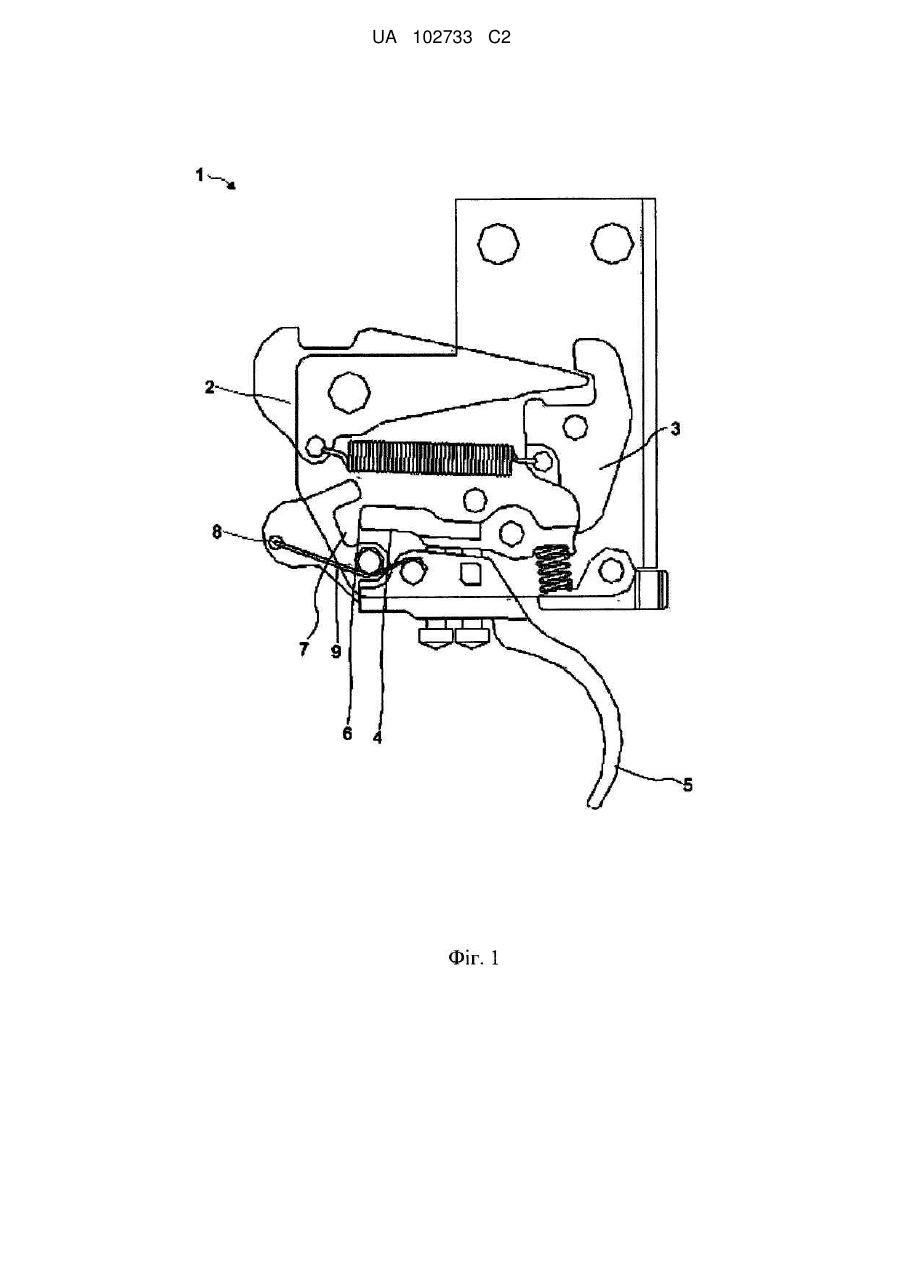

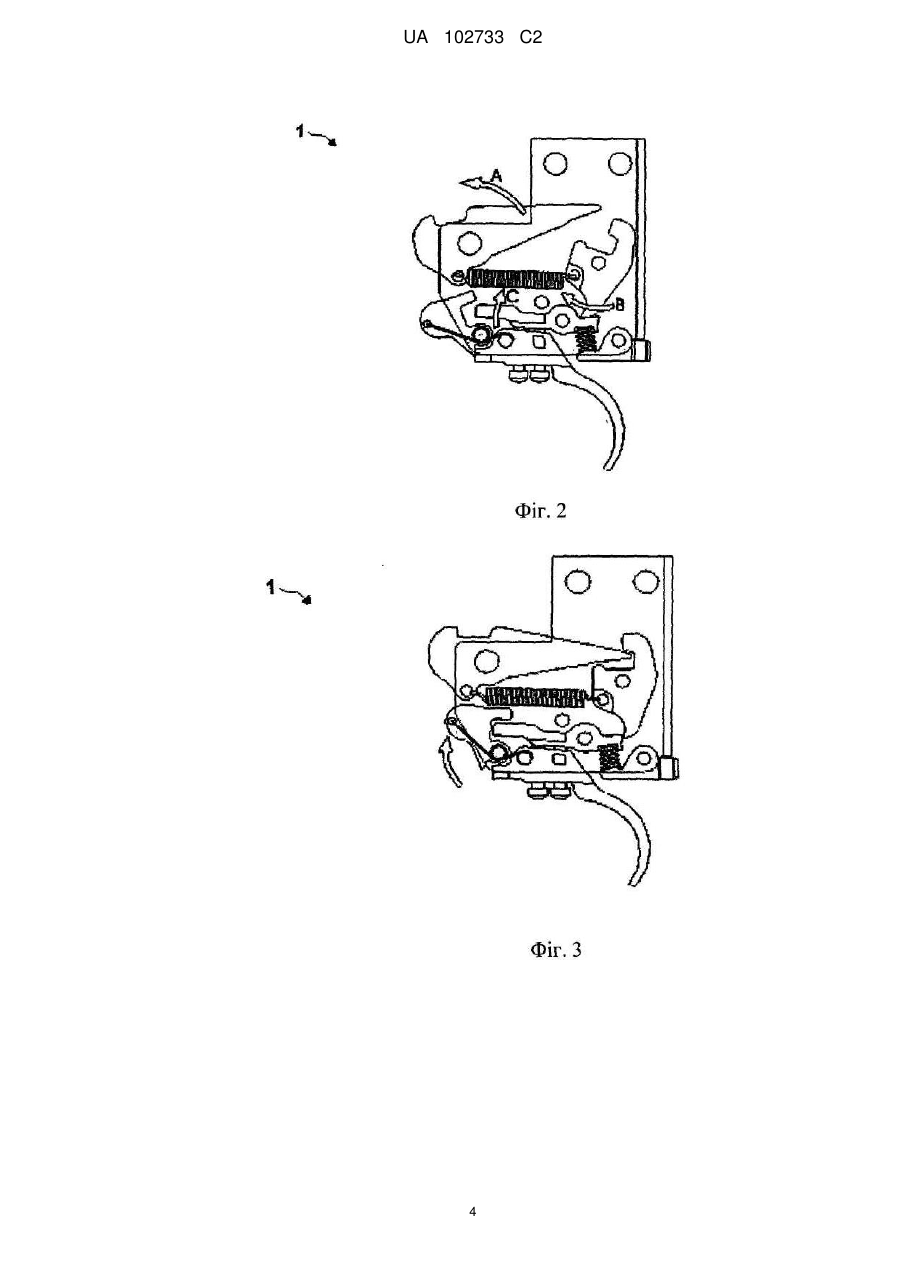

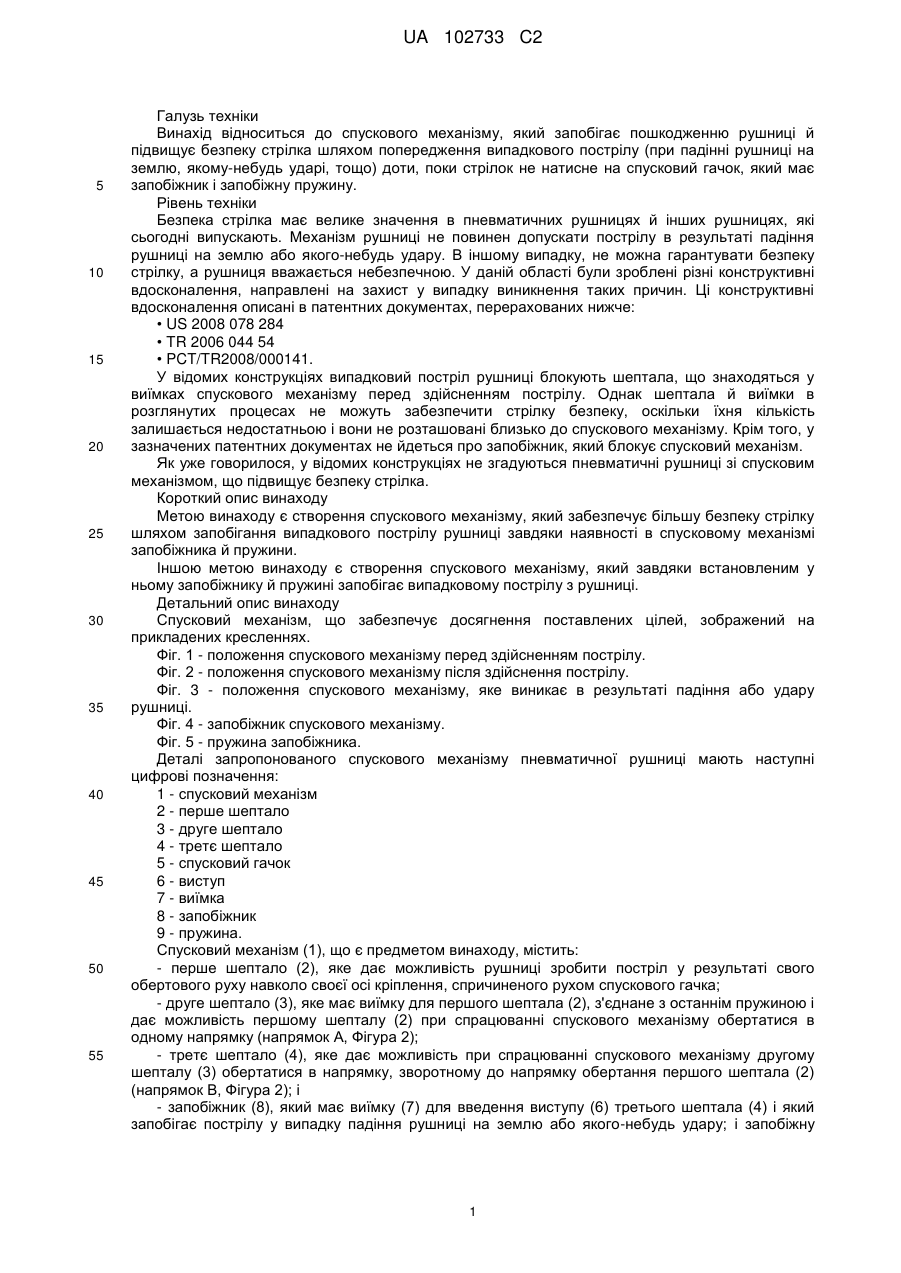

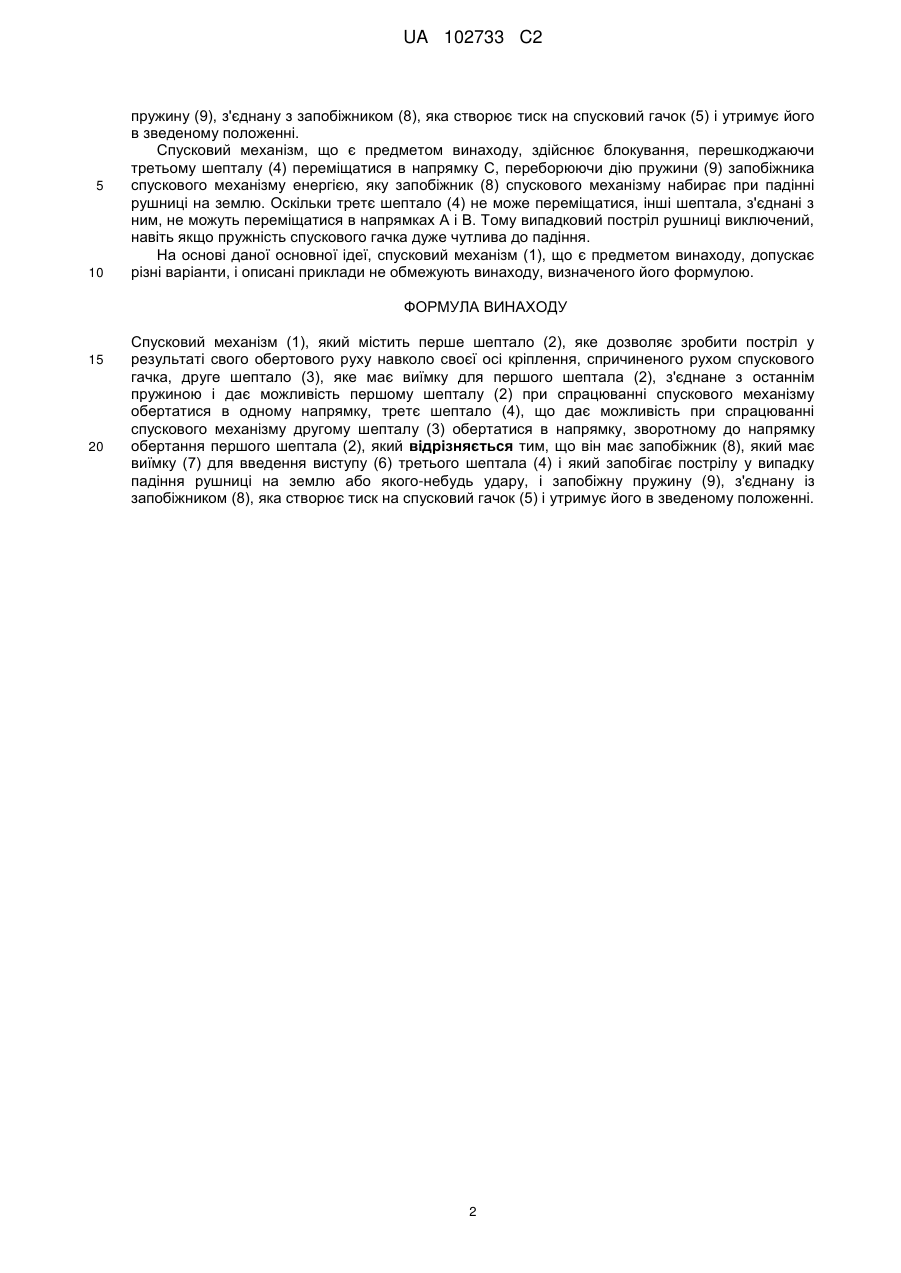

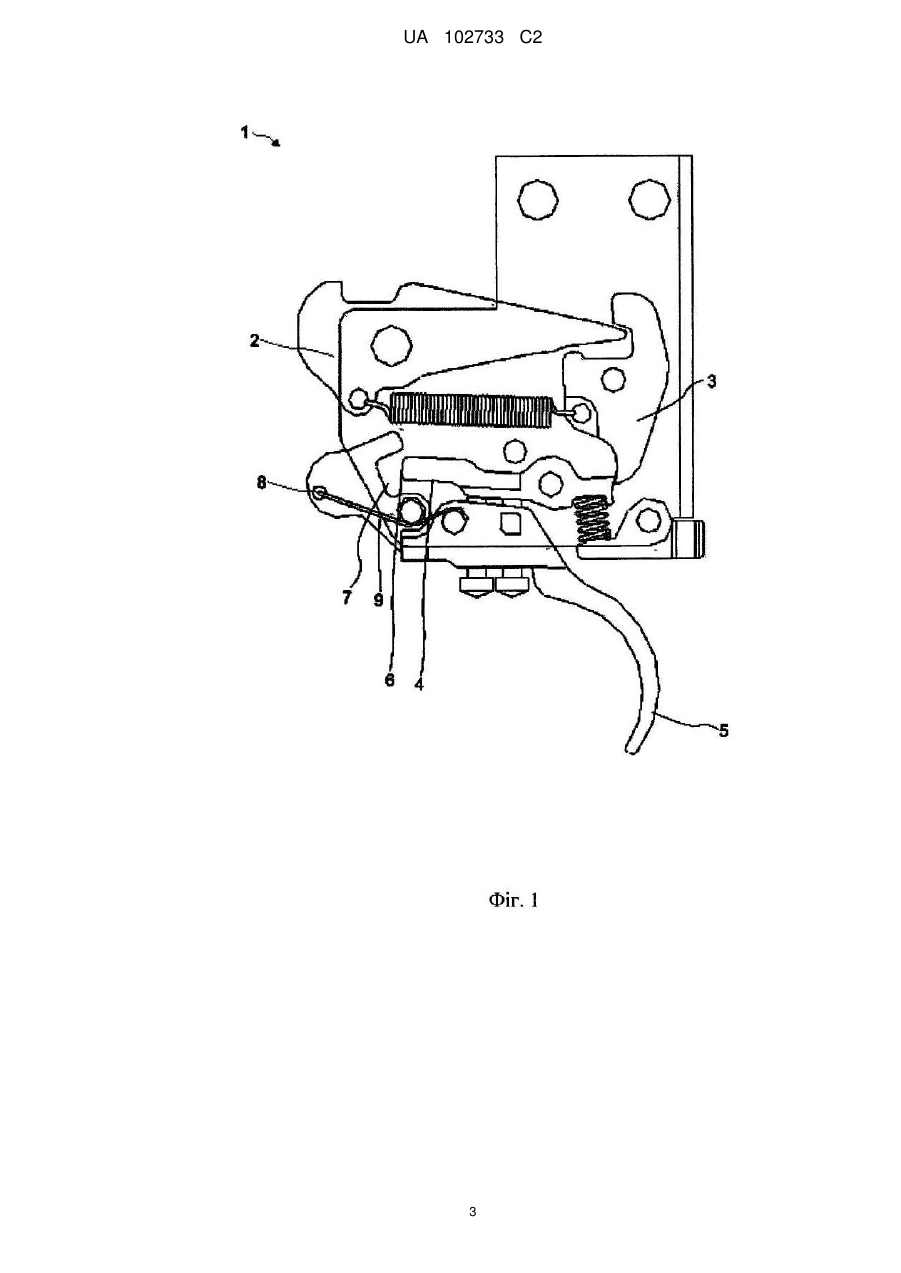

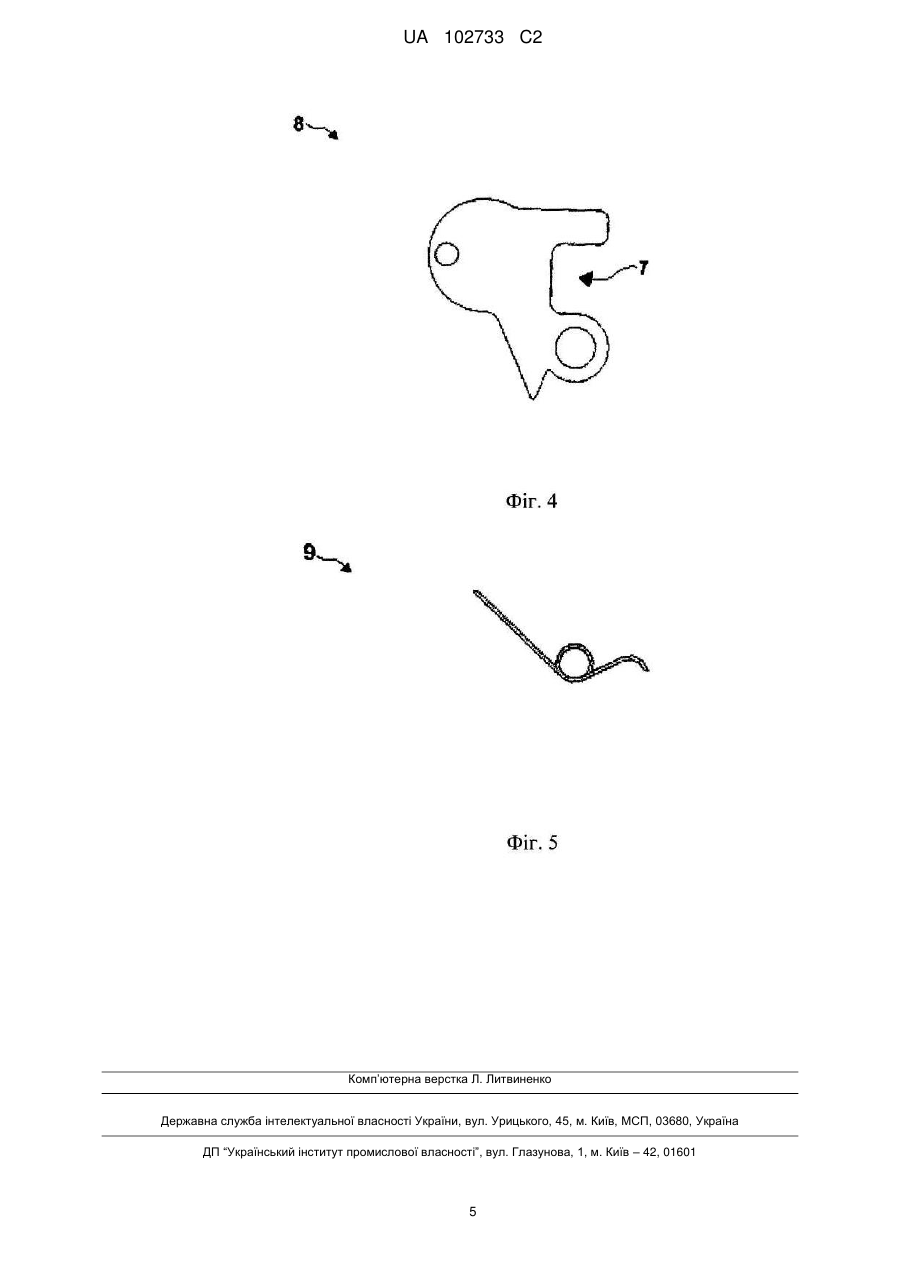

Реферат: Винахід належить до спускового механізму (1), який запобігає ушкодженню рушниці й підвищує безпеку стрільця шляхом попередження випадкового пострілу при падінні рушниці на землю, якому-небудь ударі тощо, доки стрілець не натисне на спусковий гачок (5). Система безпеки включає запобіжник (8) і запобіжну пружину (9). UA 102733 C2 (12) UA 102733 C2 UA 102733 C2 5 10 15 20 25 30 35 40 45 50 55 Галузь техніки Винахід відноситься до спускового механізму, який запобігає пошкодженню рушниці й підвищує безпеку стрілка шляхом попередження випадкового пострілу (при падінні рушниці на землю, якому-небудь ударі, тощо) доти, поки стрілок не натисне на спусковий гачок, який має запобіжник і запобіжну пружину. Рівень техніки Безпека стрілка має велике значення в пневматичних рушницях й інших рушницях, які сьогодні випускають. Механізм рушниці не повинен допускати пострілу в результаті падіння рушниці на землю або якого-небудь удару. В іншому випадку, не можна гарантувати безпеку стрілку, а рушниця вважається небезпечною. У даній області були зроблені різні конструктивні вдосконалення, направлені на захист у випадку виникнення таких причин. Ці конструктивні вдосконалення описані в патентних документах, перерахованих нижче: • US 2008 078 284 • TR 2006 044 54 • PCT/TR2008/000141. У відомих конструкціях випадковий постріл рушниці блокують шептала, що знаходяться у виїмках спускового механізму перед здійсненням пострілу. Однак шептала й виїмки в розглянутих процесах не можуть забезпечити стрілку безпеку, оскільки їхня кількість залишається недостатньою і вони не розташовані близько до спускового механізму. Крім того, у зазначених патентних документах не йдеться про запобіжник, який блокує спусковий механізм. Як уже говорилося, у відомих конструкціях не згадуються пневматичні рушниці зі спусковим механізмом, що підвищує безпеку стрілка. Короткий опис винаходу Метою винаходу є створення спускового механізму, який забезпечує більшу безпеку стрілку шляхом запобігання випадкового пострілу рушниці завдяки наявності в спусковому механізмі запобіжника й пружини. Іншою метою винаходу є створення спускового механізму, який завдяки встановленим у ньому запобіжнику й пружині запобігає випадковому пострілу з рушниці. Детальний опис винаходу Спусковий механізм, що забезпечує досягнення поставлених цілей, зображений на прикладених кресленнях. Фіг. 1 - положення спускового механізму перед здійсненням пострілу. Фіг. 2 - положення спускового механізму після здійснення пострілу. Фіг. 3 - положення спускового механізму, яке виникає в результаті падіння або удару рушниці. Фіг. 4 - запобіжник спускового механізму. Фіг. 5 - пружина запобіжника. Деталі запропонованого спускового механізму пневматичної рушниці мають наступні цифрові позначення: 1 - спусковий механізм 2 - перше шептало 3 - друге шептало 4 - третє шептало 5 - спусковий гачок 6 - виступ 7 - виїмка 8 - запобіжник 9 - пружина. Спусковий механізм (1), що є предметом винаходу, містить: - перше шептало (2), яке дає можливість рушниці зробити постріл у результаті свого обертового руху навколо своєї осі кріплення, спричиненого рухом спускового гачка; - друге шептало (3), яке має виїмку для першого шептала (2), з'єднане з останнім пружиною і дає можливість першому шепталу (2) при спрацюванні спускового механізму обертатися в одному напрямку (напрямок А, Фігура 2); - третє шептало (4), яке дає можливість при спрацюванні спускового механізму другому шепталу (3) обертатися в напрямку, зворотному до напрямку обертання першого шептала (2) (напрямок В, Фігура 2); і - запобіжник (8), який має виїмку (7) для введення виступу (6) третього шептала (4) і який запобігає пострілу у випадку падіння рушниці на землю або якого-небудь удару; і запобіжну 1 UA 102733 C2 5 10 пружину (9), з'єднану з запобіжником (8), яка створює тиск на спусковий гачок (5) і утримує його в зведеному положенні. Спусковий механізм, що є предметом винаходу, здійснює блокування, перешкоджаючи третьому шепталу (4) переміщатися в напрямку С, переборюючи дію пружини (9) запобіжника спускового механізму енергією, яку запобіжник (8) спускового механізму набирає при падінні рушниці на землю. Оскільки третє шептало (4) не може переміщатися, інші шептала, з'єднані з ним, не можуть переміщатися в напрямках А і В. Тому випадковий постріл рушниці виключений, навіть якщо пружність спускового гачка дуже чутлива до падіння. На основі даної основної ідеї, спусковий механізм (1), що є предметом винаходу, допускає різні варіанти, і описані приклади не обмежують винаходу, визначеного його формулою. ФОРМУЛА ВИНАХОДУ 15 20 Спусковий механізм (1), який містить перше шептало (2), яке дозволяє зробити постріл у результаті свого обертового руху навколо своєї осі кріплення, спричиненого рухом спускового гачка, друге шептало (3), яке має виїмку для першого шептала (2), з'єднане з останнім пружиною і дає можливість першому шепталу (2) при спрацюванні спускового механізму обертатися в одному напрямку, третє шептало (4), що дає можливість при спрацюванні спускового механізму другому шепталу (3) обертатися в напрямку, зворотному до напрямку обертання першого шептала (2), який відрізняється тим, що він має запобіжник (8), який має виїмку (7) для введення виступу (6) третього шептала (4) і який запобігає пострілу у випадку падіння рушниці на землю або якого-небудь удару, і запобіжну пружину (9), з'єднану із запобіжником (8), яка створює тиск на спусковий гачок (5) і утримує його в зведеному положенні. 2 UA 102733 C2 3 UA 102733 C2 4 UA 102733 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
