Кабель монтажний гнучкий підвищеної перешкодозахищеності

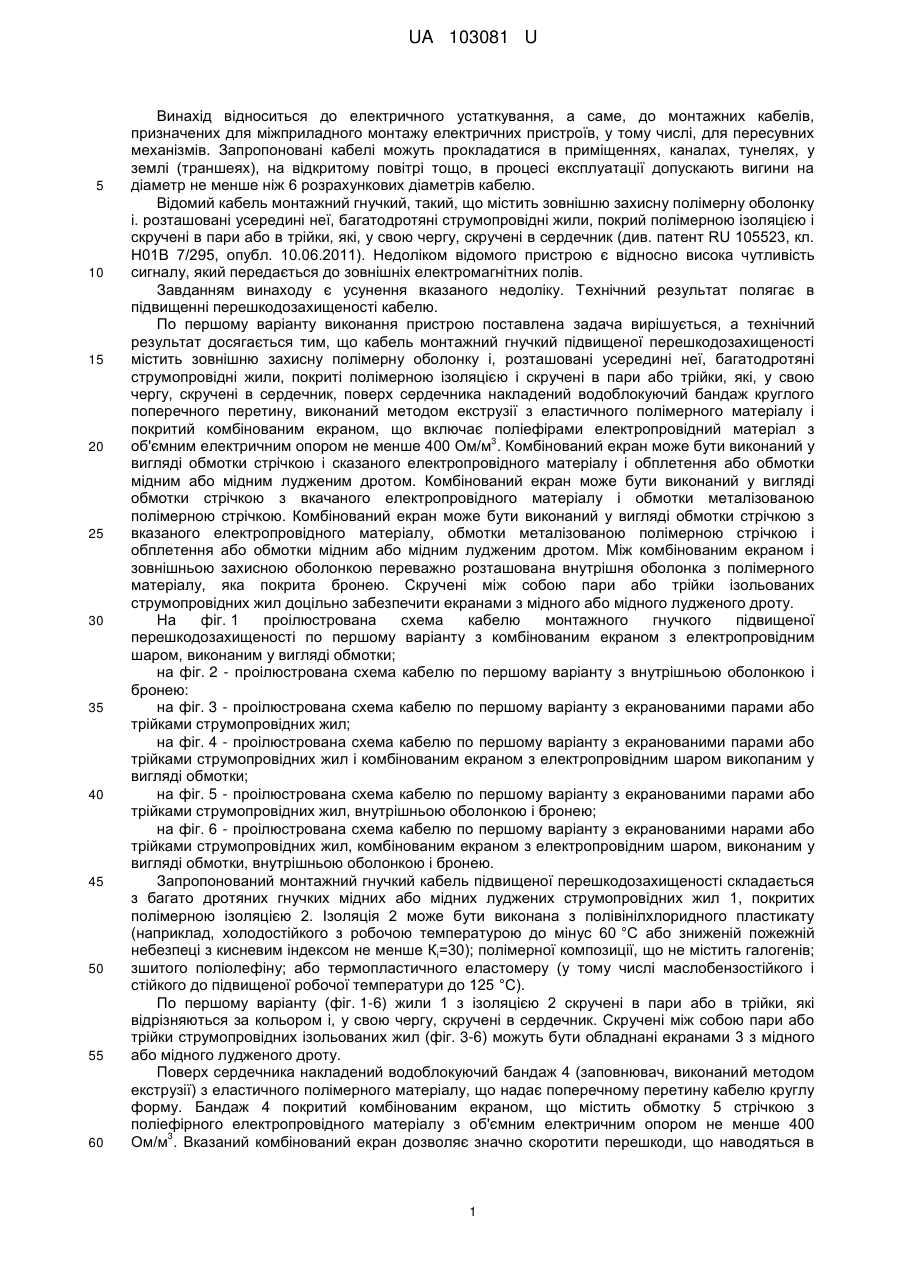

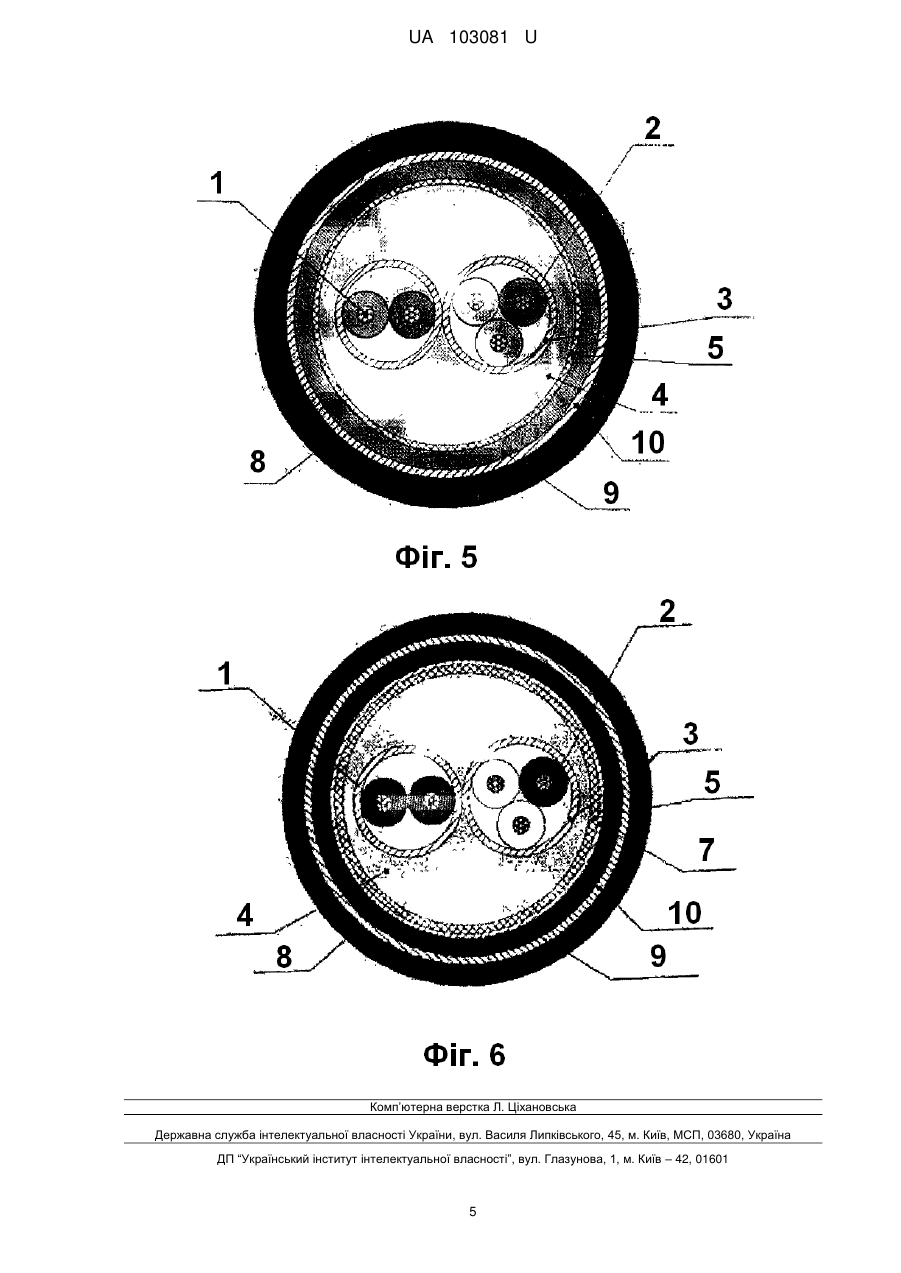

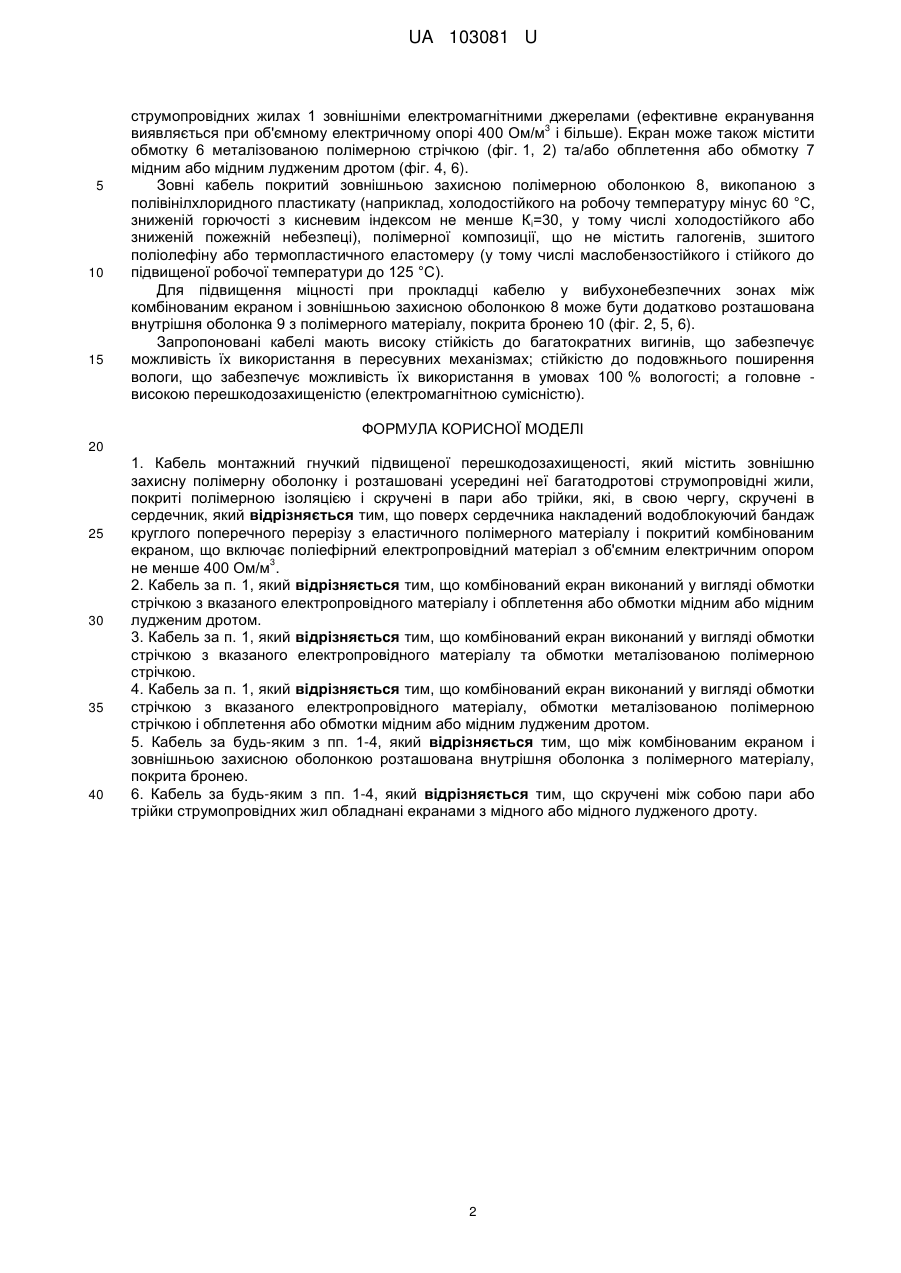

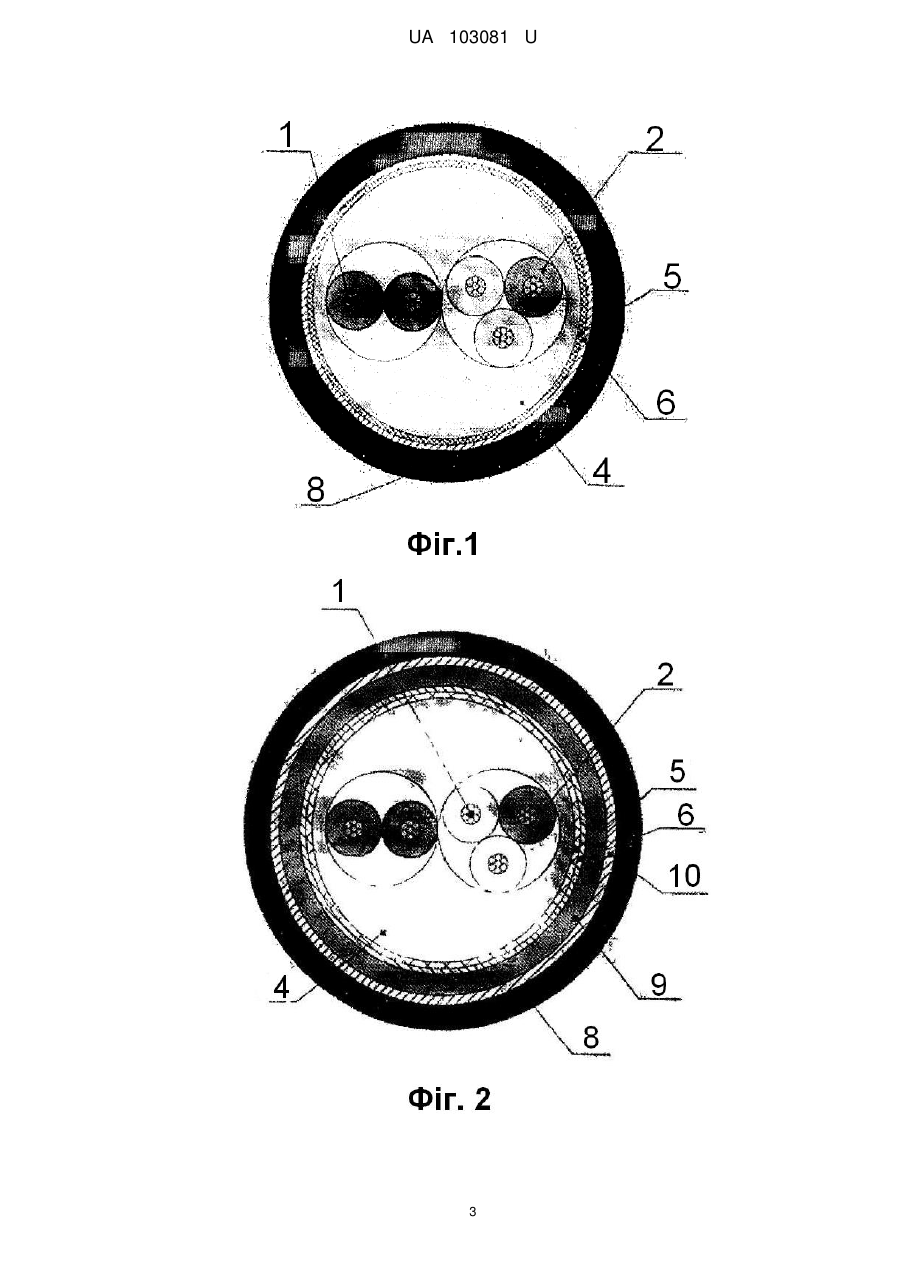

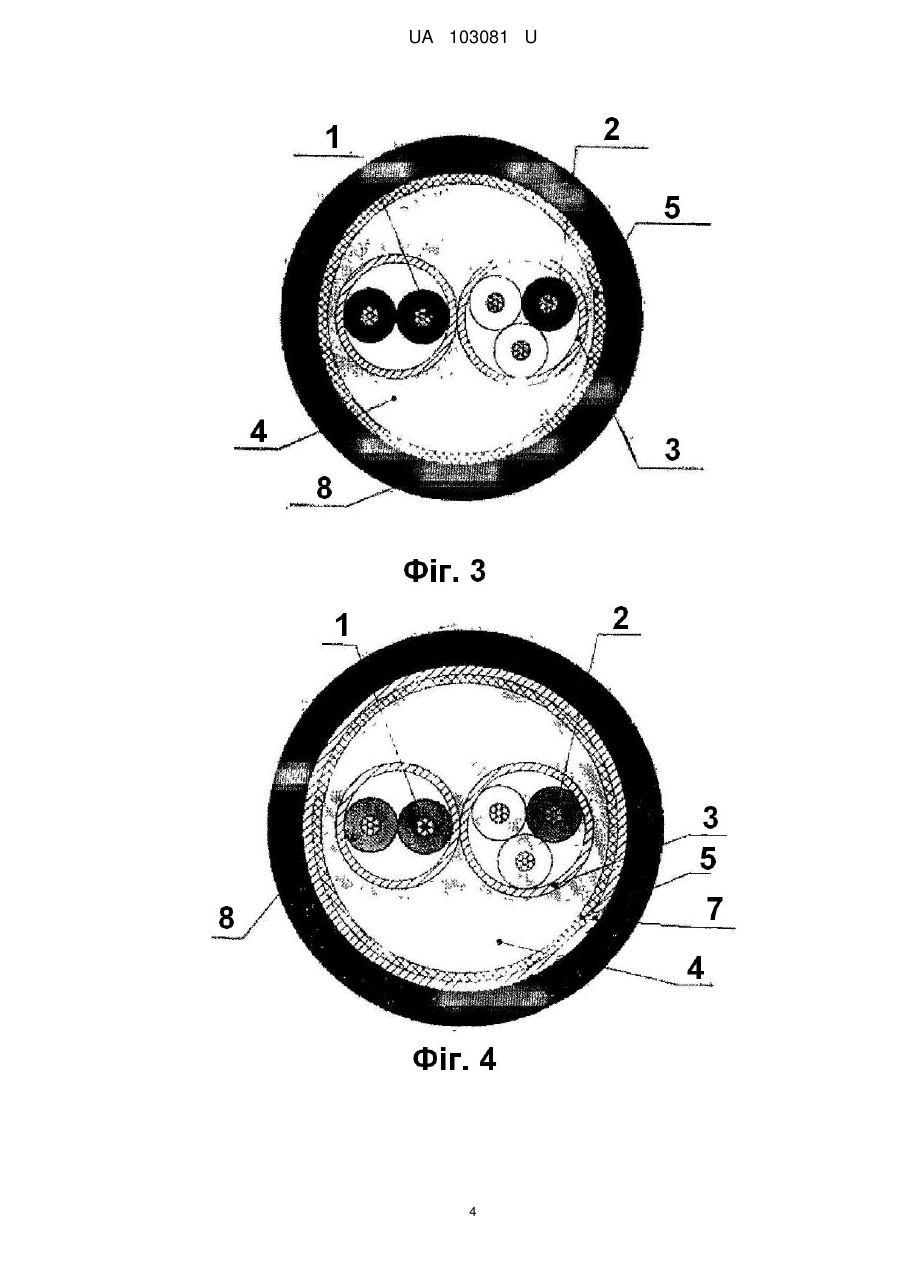

Реферат: Кабель монтажний гнучкий підвищеної перешкодозахищеності містить зовнішню захисну полімерну оболонку і розташовані усередині неї багатодротяні струмопровідні жили, покриті полімерною ізоляцією і скручені в пари або трійки, які, в свою чергу, скручені в сердечник, причому поверх сердечника накладений водоблокуючий бандаж круглого поперечного перерізу з еластичного полімерного матеріалу і покритий комбінованим екраном, що включає 3 поліефірний електропровідний матеріал з об'ємним електричним опором не менше 400 Ом/м . UA 103081 U (12) UA 103081 U UA 103081 U 5 10 15 20 25 30 35 40 45 50 55 60 Винахід відноситься до електричного устаткування, а саме, до монтажних кабелів, призначених для міжприладного монтажу електричних пристроїв, у тому числі, для пересувних механізмів. Запропоновані кабелі можуть прокладатися в приміщеннях, каналах, тунелях, у землі (траншеях), на відкритому повітрі тощо, в процесі експлуатації допускають вигини на діаметр не менше ніж 6 розрахункових діаметрів кабелю. Відомий кабель монтажний гнучкий, такий, що містить зовнішню захисну полімерну оболонку і. розташовані усередині неї, багатодротяні струмопровідні жили, покрий полімерною ізоляцією і скручені в пари або в трійки, які, у свою чергу, скручені в сердечник (див. патент RU 105523, кл. H01B 7/295, опубл. 10.06.2011). Недоліком відомого пристрою є відносно висока чутливість сигналу, який передається до зовнішніх електромагнітних полів. Завданням винаходу є усунення вказаного недоліку. Технічний результат полягає в підвищенні перешкодозахищеності кабелю. По першому варіанту виконання пристрою поставлена задача вирішується, а технічний результат досягається тим, що кабель монтажний гнучкий підвищеної перешкодозахищеності містить зовнішню захисну полімерну оболонку і, розташовані усередині неї, багатодротяні струмопровідні жили, покриті полімерною ізоляцією і скручені в пари або трійки, які, у свою чергу, скручені в сердечник, поверх сердечника накладений водоблокуючий бандаж круглого поперечного перетину, виконаний методом екструзії з еластичного полімерного матеріалу і покритий комбінованим екраном, що включає поліефірами електропровідний матеріал з 3 об'ємним електричним опором не менше 400 Ом/м . Комбінований екран може бути виконаний у вигляді обмотки стрічкою і сказаного електропровідного матеріалу і обплетення або обмотки мідним або мідним лудженим дротом. Комбінований екран може бути виконаний у вигляді обмотки стрічкою з вкачаного електропровідного матеріалу і обмотки металізованою полімерною стрічкою. Комбінований екран може бути виконаний у вигляді обмотки стрічкою з вказаного електропровідного матеріалу, обмотки металізованою полімерною стрічкою і обплетення або обмотки мідним або мідним лудженим дротом. Між комбінованим екраном і зовнішньою захисною оболонкою переважно розташована внутрішня оболонка з полімерного матеріалу, яка покрита бронею. Скручені між собою пари або трійки ізольованих струмопровідних жил доцільно забезпечити екранами з мідного або мідного лудженого дроту. На фіг. 1 проілюстрована схема кабелю монтажного гнучкого підвищеної перешкодозахищеності по першому варіанту з комбінованим екраном з електропровідним шаром, виконаним у вигляді обмотки; на фіг. 2 - проілюстрована схема кабелю по першому варіанту з внутрішньою оболонкою і бронею: на фіг. 3 - проілюстрована схема кабелю по першому варіанту з екранованими парами або трійками струмопровідних жил; на фіг. 4 - проілюстрована схема кабелю по першому варіанту з екранованими парами або трійками струмопровідних жил і комбінованим екраном з електропровідним шаром викопаним у вигляді обмотки; на фіг. 5 - проілюстрована схема кабелю по першому варіанту з екранованими парами або трійками струмопровідних жил, внутрішньою оболонкою і бронею; на фіг. 6 - проілюстрована схема кабелю по першому варіанту з екранованими нарами або трійками струмопровідних жил, комбінованим екраном з електропровідним шаром, виконаним у вигляді обмотки, внутрішньою оболонкою і бронею. Запропонований монтажний гнучкий кабель підвищеної перешкодозахищеності складається з багато дротяних гнучких мідних або мідних луджених струмопровідних жил 1, покритих полімерною ізоляцією 2. Ізоляція 2 може бути виконана з полівінілхлоридного пластикату (наприклад, холодостійкого з робочою температурою до мінус 60 °C або зниженій пожежній небезпеці з кисневим індексом не менше Кі=30); полімерної композиції, що не містить галогенів; зшитого поліолефіну; або термопластичного еластомеру (у тому числі маслобензостійкого і стійкого до підвищеної робочої температури до 125 °C). По першому варіанту (фіг. 1-6) жили 1 з ізоляцією 2 скручені в пари або в трійки, які відрізняються за кольором і, у свою чергу, скручені в сердечник. Скручені між собою пари або трійки струмопровідних ізольованих жил (фіг. 3-6) можуть бути обладнані екранами 3 з мідного або мідного лудженого дроту. Поверх сердечника накладений водоблокуючий бандаж 4 (заповнювач, виконаний методом екструзії) з еластичного полімерного матеріалу, що надає поперечному перетину кабелю круглу форму. Бандаж 4 покритий комбінованим екраном, що містить обмотку 5 стрічкою з поліефірного електропровідного матеріалу з об'ємним електричним опором не менше 400 3 Ом/м . Вказаний комбінований екран дозволяє значно скоротити перешкоди, що наводяться в 1 UA 103081 U 5 10 15 струмопровідних жилах 1 зовнішніми електромагнітними джерелами (ефективне екранування 3 виявляється при об'ємному електричному опорі 400 Ом/м і більше). Екран може також містити обмотку 6 металізованою полімерною стрічкою (фіг. 1, 2) та/або обплетення або обмотку 7 мідним або мідним лудженим дротом (фіг. 4, 6). Зовні кабель покритий зовнішньою захисною полімерною оболонкою 8, викопаною з полівінілхлоридного пластикату (наприклад, холодостійкого на робочу температуру мінус 60 °С, зниженій горючості з кисневим індексом не менше Кі=30, у тому числі холодостійкого або зниженій пожежній небезпеці), полімерної композиції, що не містить галогенів, зшитого поліолефіну або термопластичного еластомеру (у тому числі маслобензостійкого і стійкого до підвищеної робочої температури до 125 °C). Для підвищення міцності при прокладці кабелю у вибухонебезпечних зонах між комбінованим екраном і зовнішньою захисною оболонкою 8 може бути додатково розташована внутрішня оболонка 9 з полімерного матеріалу, покрита бронею 10 (фіг. 2, 5, 6). Запропоновані кабелі мають високу стійкість до багатократних вигинів, що забезпечує можливість їх використання в пересувних механізмах; стійкістю до подовжнього поширення вологи, що забезпечує можливість їх використання в умовах 100 % вологості; а головне високою перешкодозахищеністю (електромагнітною сумісністю). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 40 1. Кабель монтажний гнучкий підвищеної перешкодозахищеності, який містить зовнішню захисну полімерну оболонку і розташовані усередині неї багатодротові струмопровідні жили, покриті полімерною ізоляцією і скручені в пари або трійки, які, в свою чергу, скручені в сердечник, який відрізняється тим, що поверх сердечника накладений водоблокуючий бандаж круглого поперечного перерізу з еластичного полімерного матеріалу і покритий комбінованим екраном, що включає поліефірний електропровідний матеріал з об'ємним електричним опором 3 не менше 400 Ом/м . 2. Кабель за п. 1, який відрізняється тим, що комбінований екран виконаний у вигляді обмотки стрічкою з вказаного електропровідного матеріалу і обплетення або обмотки мідним або мідним лудженим дротом. 3. Кабель за п. 1, який відрізняється тим, що комбінований екран виконаний у вигляді обмотки стрічкою з вказаного електропровідного матеріалу та обмотки металізованою полімерною стрічкою. 4. Кабель за п. 1, який відрізняється тим, що комбінований екран виконаний у вигляді обмотки стрічкою з вказаного електропровідного матеріалу, обмотки металізованою полімерною стрічкою і обплетення або обмотки мідним або мідним лудженим дротом. 5. Кабель за будь-яким з пп. 1-4, який відрізняється тим, що між комбінованим екраном і зовнішньою захисною оболонкою розташована внутрішня оболонка з полімерного матеріалу, покрита бронею. 6. Кабель за будь-яким з пп. 1-4, який відрізняється тим, що скручені між собою пари або трійки струмопровідних жил обладнані екранами з мідного або мідного лудженого дроту. 2 UA 103081 U 3 UA 103081 U 4 UA 103081 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
