Пристрій для отримання енергії стисненого повітря на основі використання розсіюваної енергії гарматного пострілу

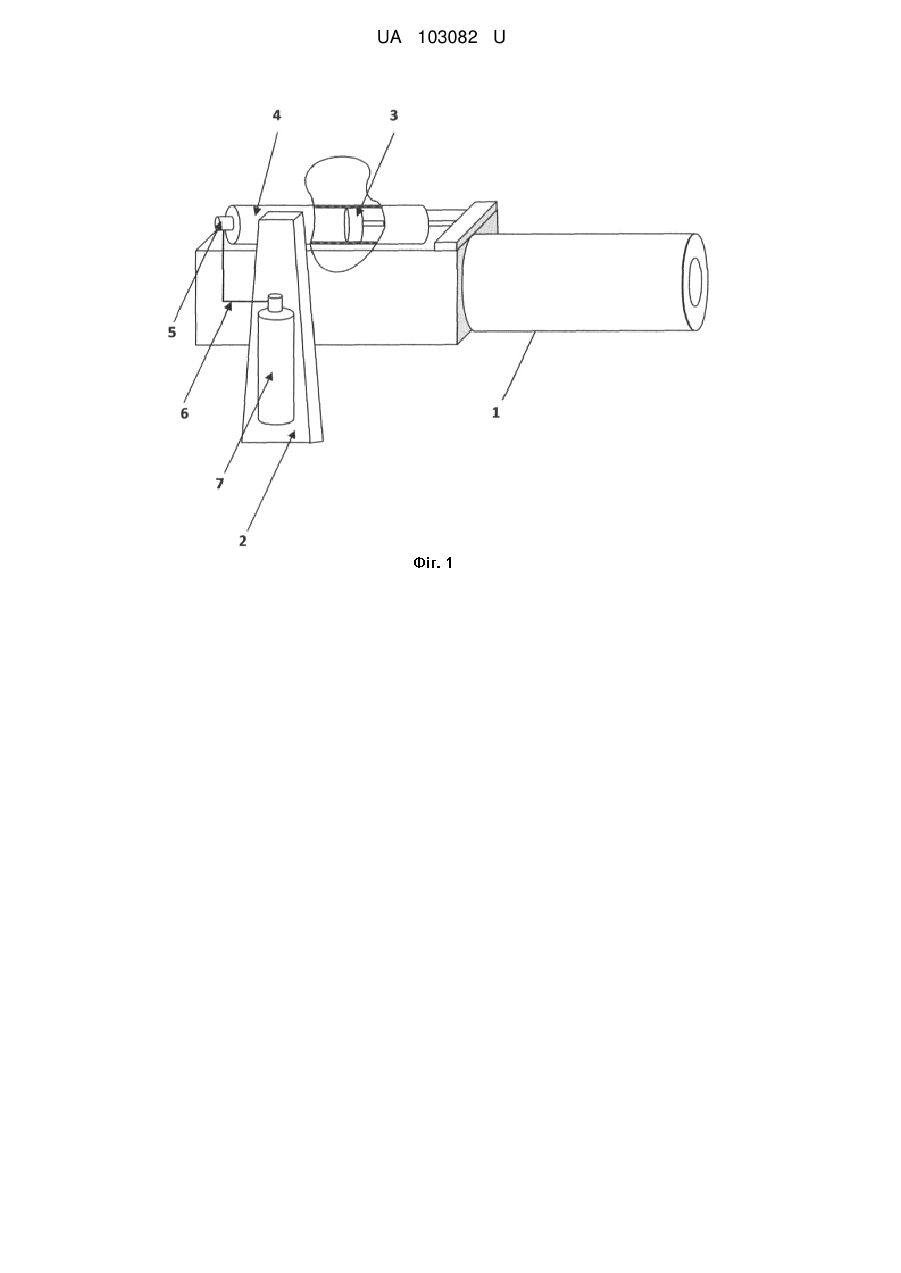

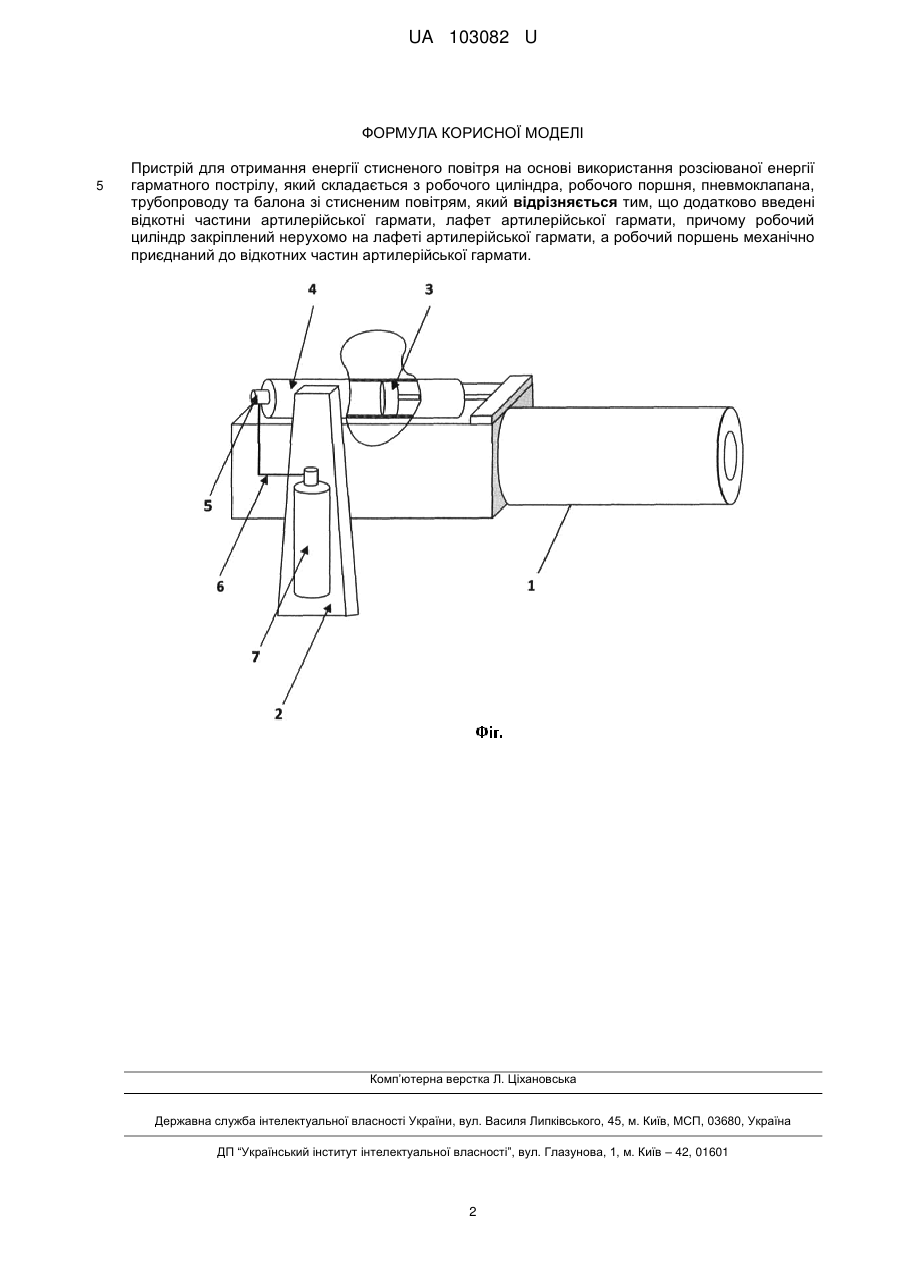

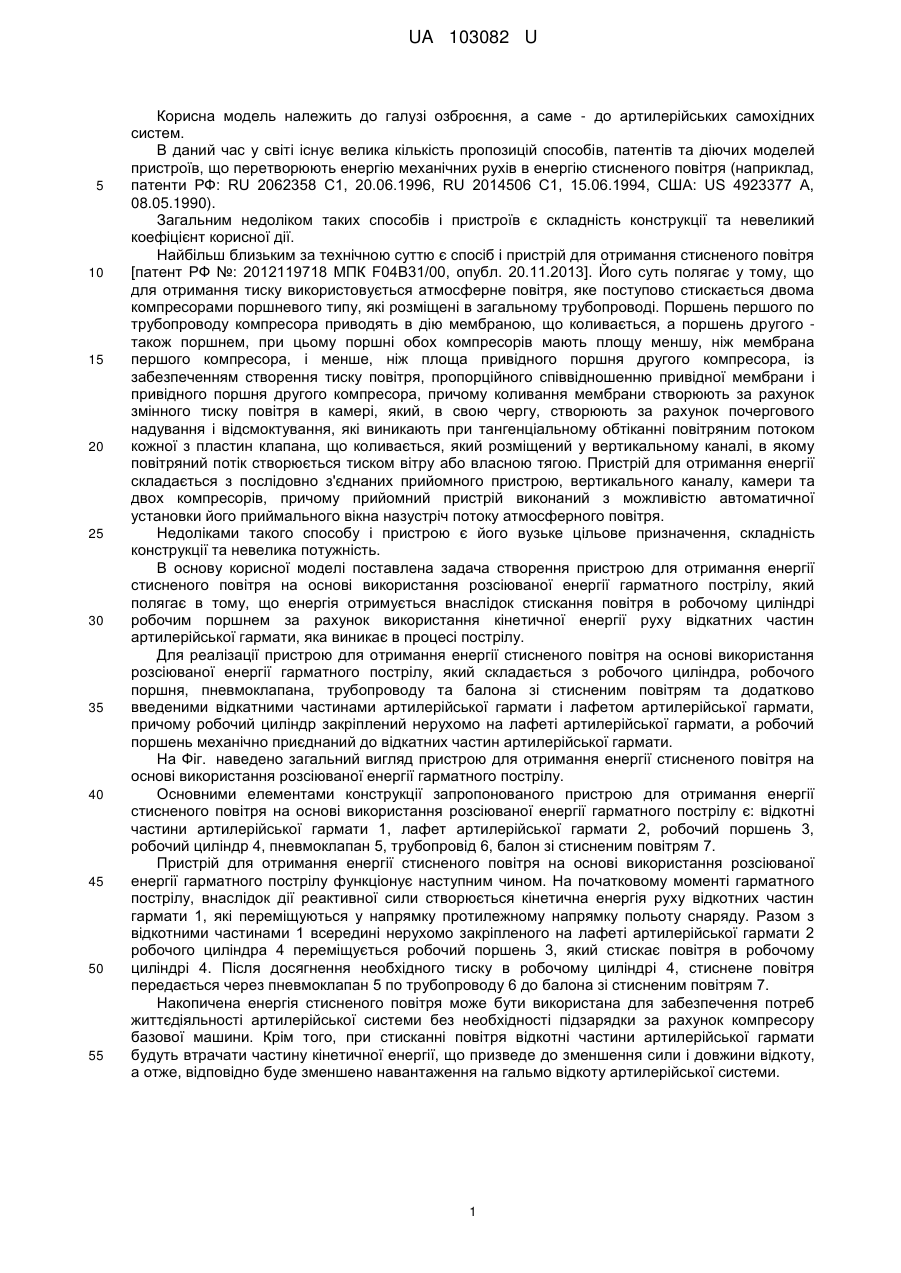

Реферат: Пристрій для отримання енергії стисненого повітря на основі використання розсіюваної енергії гарматного пострілу складається з робочого циліндра, робочого поршня, пневмоклапана, трубопроводу та балона зі стисненим повітрям. Додатково введені відкотні частини артилерійської гармати, лафет артилерійської гармати, причому робочий циліндр закріплений нерухомо на лафеті артилерійської гармати, а робочий поршень механічно приєднаний до відкотних частин артилерійської гармати. UA 103082 U (12) UA 103082 U UA 103082 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі озброєння, а саме - до артилерійських самохідних систем. В даний час у світі існує велика кількість пропозицій способів, патентів та діючих моделей пристроїв, що перетворюють енергію механічних рухів в енергію стисненого повітря (наприклад, патенти РФ: RU 2062358 С1, 20.06.1996, RU 2014506 С1, 15.06.1994, США: US 4923377 А, 08.05.1990). Загальним недоліком таких способів і пристроїв є складність конструкції та невеликий коефіцієнт корисної дії. Найбільш близьким за технічною суттю є спосіб і пристрій для отримання стисненого повітря [патент РФ №: 2012119718 МПК F04B31/00, опубл. 20.11.2013]. Його суть полягає у тому, що для отримання тиску використовується атмосферне повітря, яке поступово стискається двома компресорами поршневого типу, які розміщені в загальному трубопроводі. Поршень першого по трубопроводу компресора приводять в дію мембраною, що коливається, а поршень другого також поршнем, при цьому поршні обох компресорів мають площу меншу, ніж мембрана першого компресора, і менше, ніж площа привідного поршня другого компресора, із забезпеченням створення тиску повітря, пропорційного співвідношенню привідної мембрани і привідного поршня другого компресора, причому коливання мембрани створюють за рахунок змінного тиску повітря в камері, який, в свою чергу, створюють за рахунок почергового надування і відсмоктування, які виникають при тангенціальному обтіканні повітряним потоком кожної з пластин клапана, що коливається, який розміщений у вертикальному каналі, в якому повітряний потік створюється тиском вітру або власною тягою. Пристрій для отримання енергії складається з послідовно з'єднаних прийомного пристрою, вертикального каналу, камери та двох компресорів, причому прийомний пристрій виконаний з можливістю автоматичної установки його приймального вікна назустріч потоку атмосферного повітря. Недоліками такого способу і пристрою є його вузьке цільове призначення, складність конструкції та невелика потужність. В основу корисної моделі поставлена задача створення пристрою для отримання енергії стисненого повітря на основі використання розсіюваної енергії гарматного пострілу, який полягає в тому, що енергія отримується внаслідок стискання повітря в робочому циліндрі робочим поршнем за рахунок використання кінетичної енергії руху відкатних частин артилерійської гармати, яка виникає в процесі пострілу. Для реалізації пристрою для отримання енергії стисненого повітря на основі використання розсіюваної енергії гарматного пострілу, який складається з робочого циліндра, робочого поршня, пневмоклапана, трубопроводу та балона зі стисненим повітрям та додатково введеними відкатними частинами артилерійської гармати і лафетом артилерійської гармати, причому робочий циліндр закріплений нерухомо на лафеті артилерійської гармати, а робочий поршень механічно приєднаний до відкатних частин артилерійської гармати. На Фіг. наведено загальний вигляд пристрою для отримання енергії стисненого повітря на основі використання розсіюваної енергії гарматного пострілу. Основними елементами конструкції запропонованого пристрою для отримання енергії стисненого повітря на основі використання розсіюваної енергії гарматного пострілу є: відкотні частини артилерійської гармати 1, лафет артилерійської гармати 2, робочий поршень 3, робочий циліндр 4, пневмоклапан 5, трубопровід 6, балон зі стисненим повітрям 7. Пристрій для отримання енергії стисненого повітря на основі використання розсіюваної енергії гарматного пострілу функціонує наступним чином. На початковому моменті гарматного пострілу, внаслідок дії реактивної сили створюється кінетична енергія руху відкотних частин гармати 1, які переміщуються у напрямку протилежному напрямку польоту снаряду. Разом з відкотними частинами 1 всередині нерухомо закріпленого на лафеті артилерійської гармати 2 робочого циліндра 4 переміщується робочий поршень 3, який стискає повітря в робочому циліндрі 4. Післядосягнення необхідного тиску в робочому циліндрі 4, стиснене повітря передається через пневмоклапан 5 по трубопроводу 6 до балона зі стисненим повітрям 7. Накопичена енергія стисненого повітря може бути використана для забезпечення потреб життєдіяльності артилерійської системи без необхідності підзарядки за рахунок компресору базової машини. Крім того, при стисканні повітря відкотні частини артилерійської гармати будуть втрачати частину кінетичної енергії, що призведе до зменшення сили і довжини відкоту, а отже, відповідно буде зменшено навантаження на гальмо відкоту артилерійської системи. 1 UA 103082 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для отримання енергії стисненого повітря на основі використання розсіюваної енергії гарматного пострілу, який складається з робочого циліндра, робочого поршня, пневмоклапана, трубопроводу та балона зі стисненим повітрям, який відрізняється тим, що додатково введені відкотні частини артилерійської гармати, лафет артилерійської гармати, причому робочий циліндр закріплений нерухомо на лафеті артилерійської гармати, а робочий поршень механічно приєднаний до відкотних частин артилерійської гармати. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
