Язичок для взуття

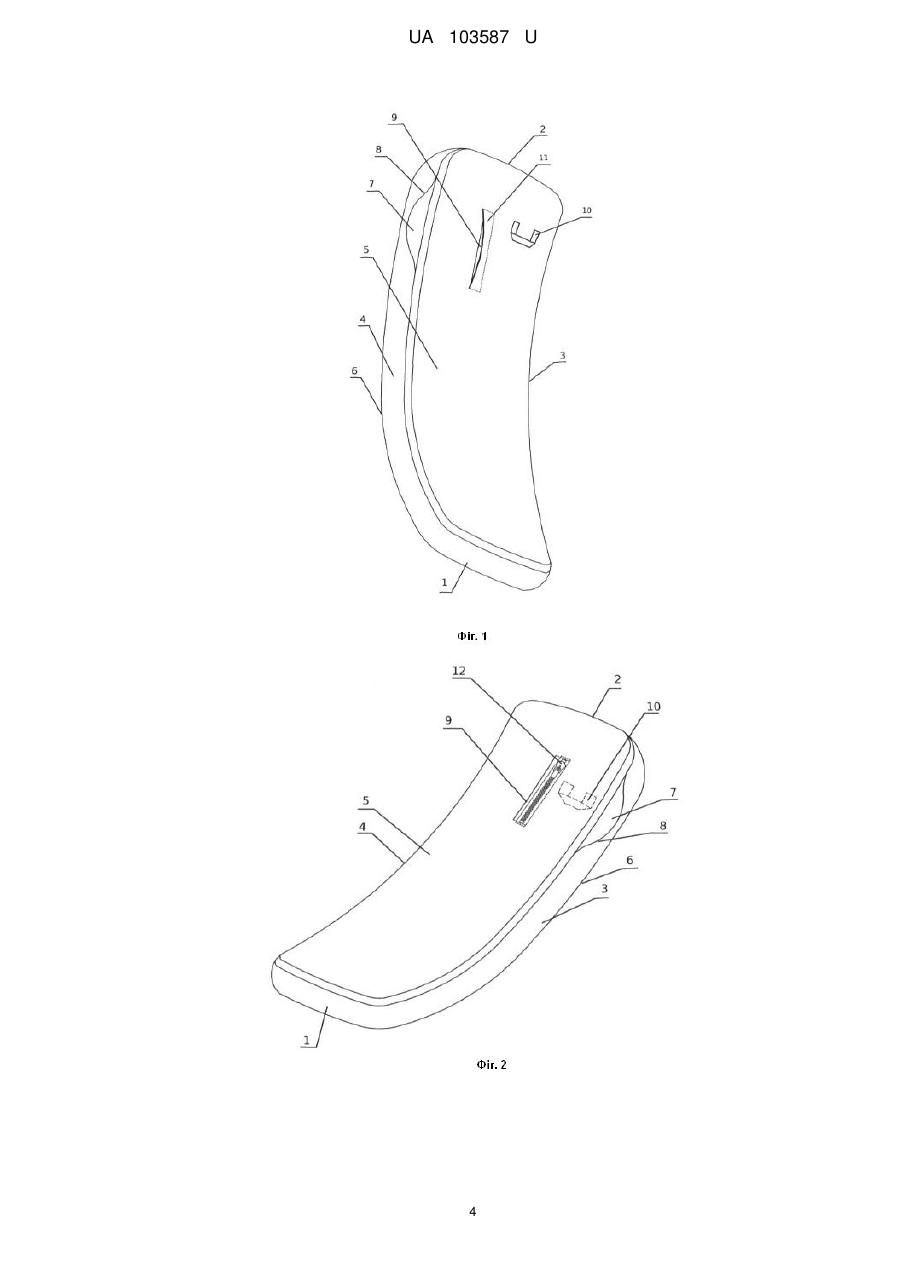

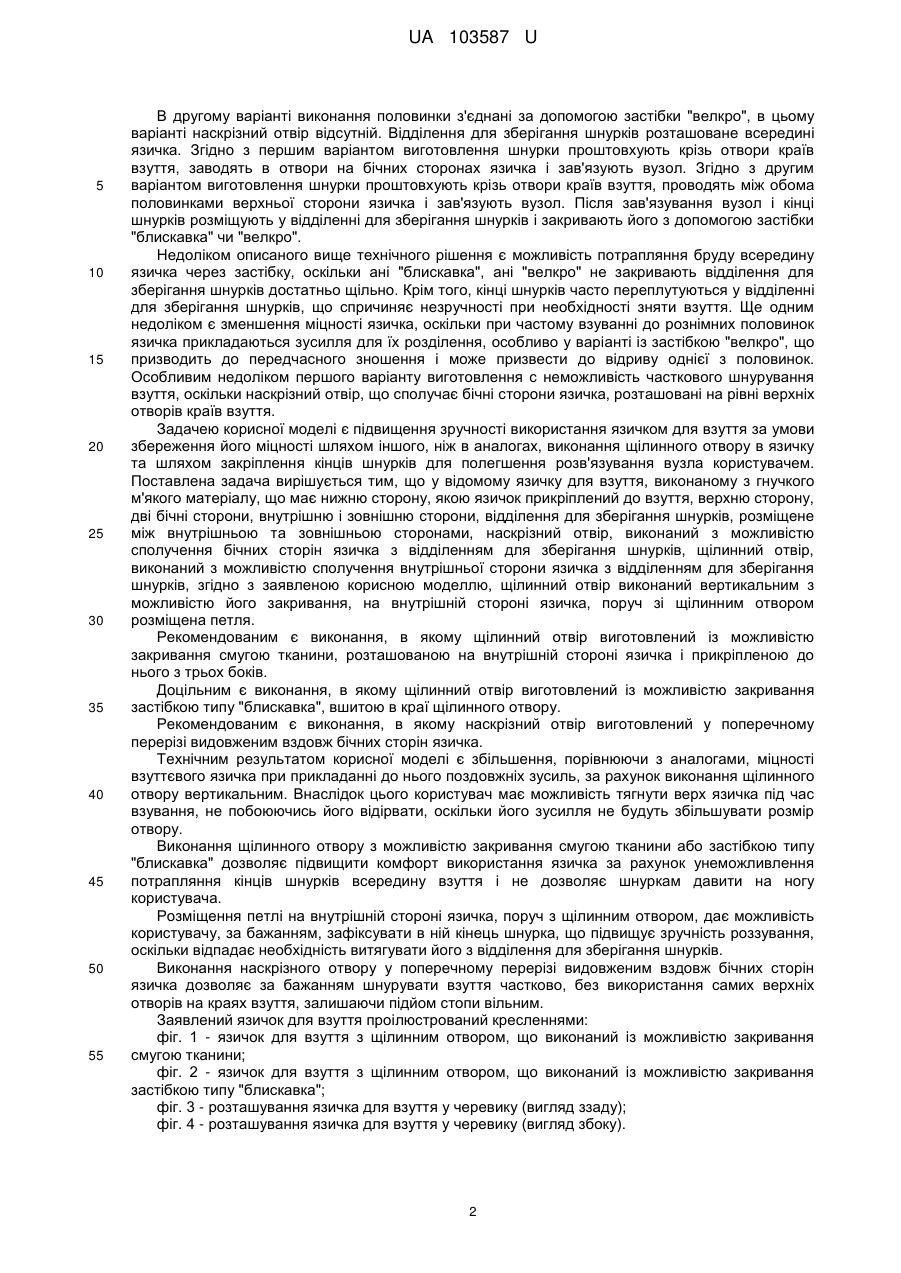

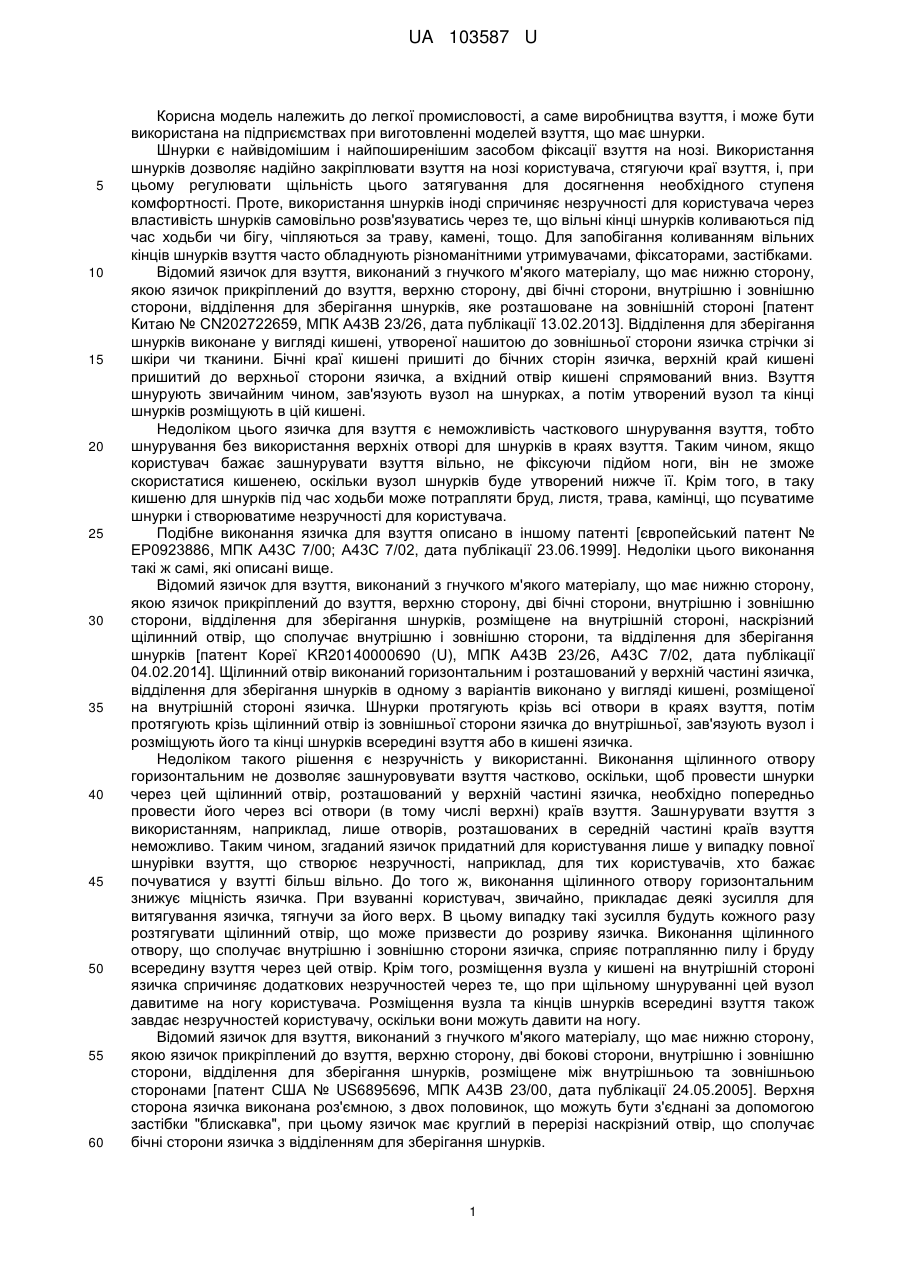

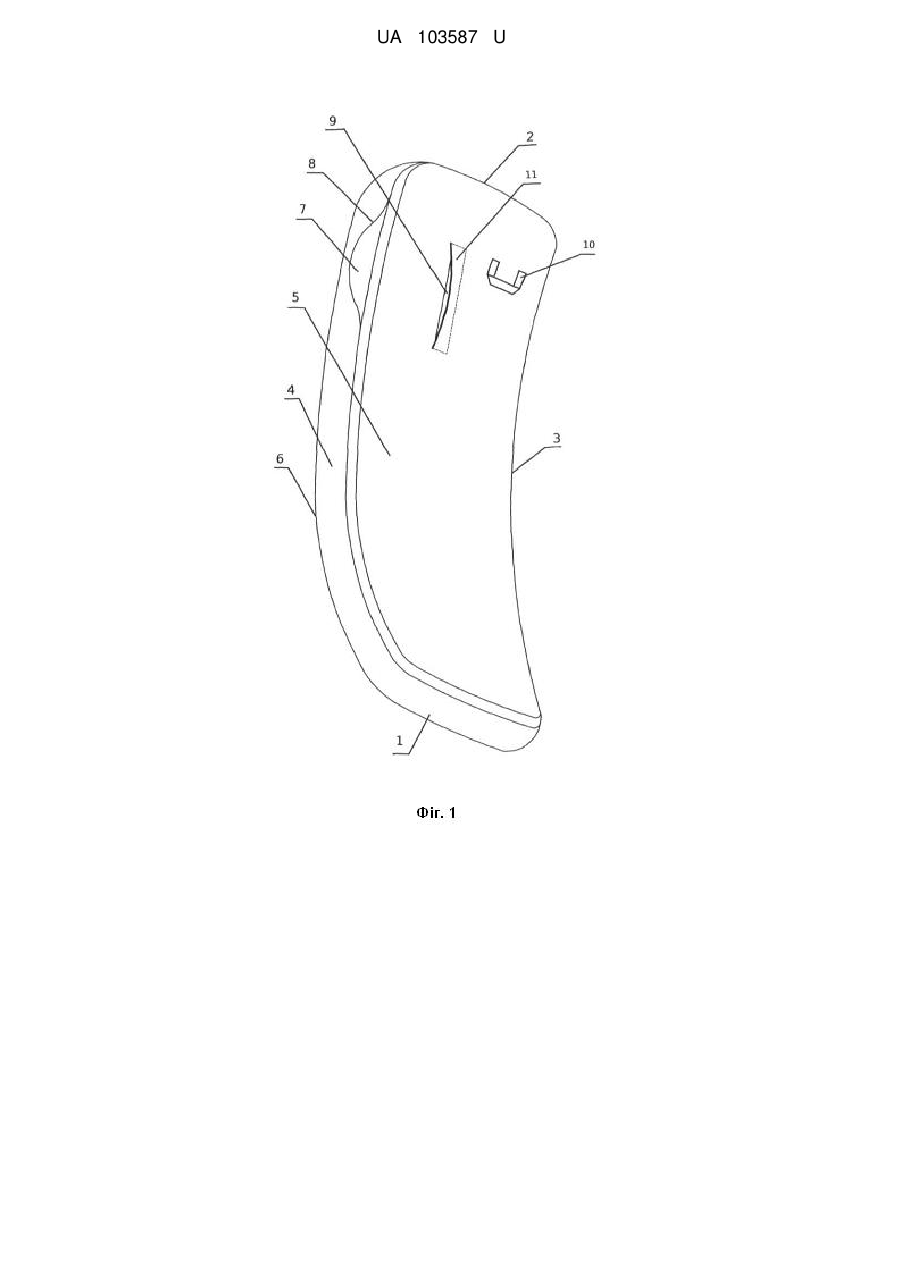

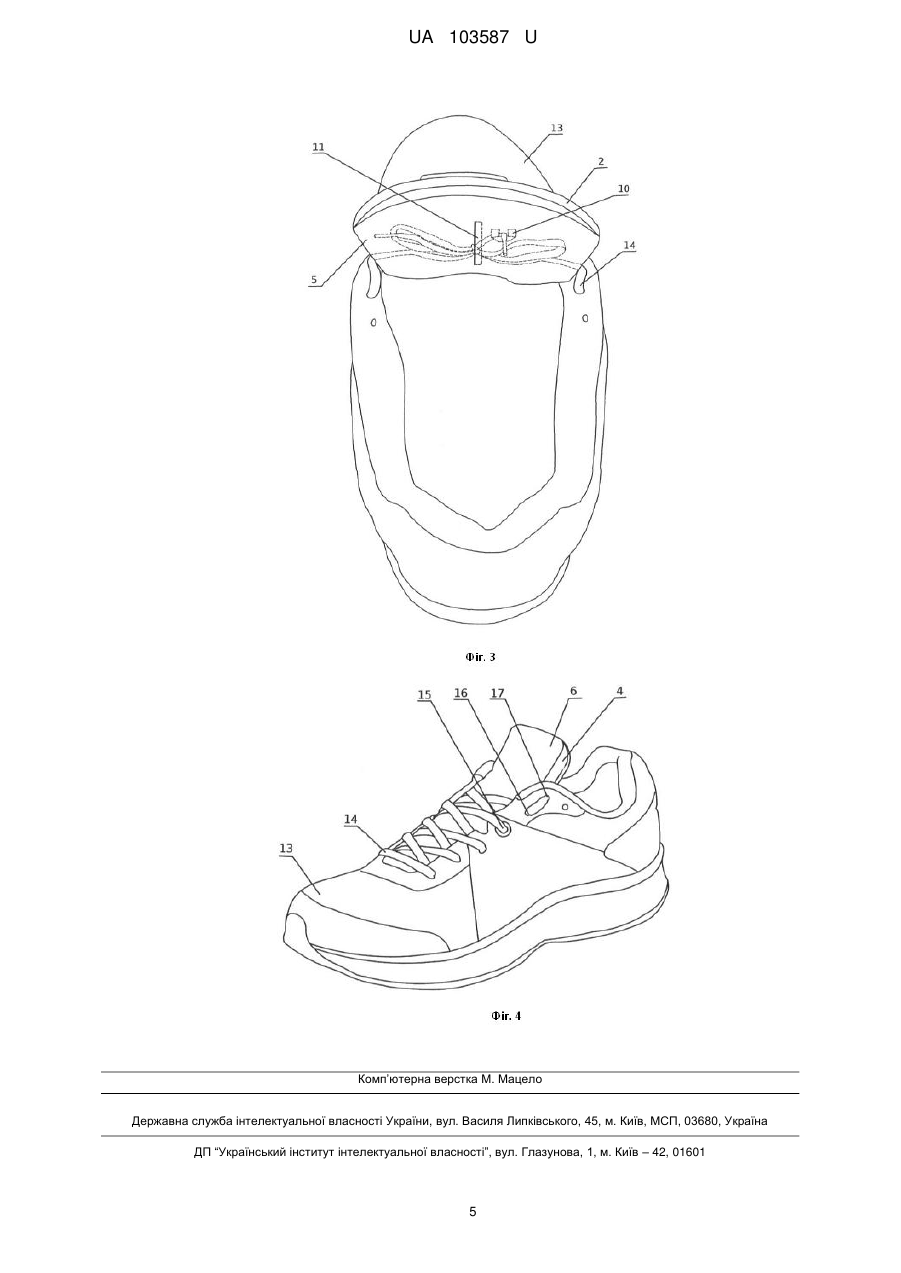

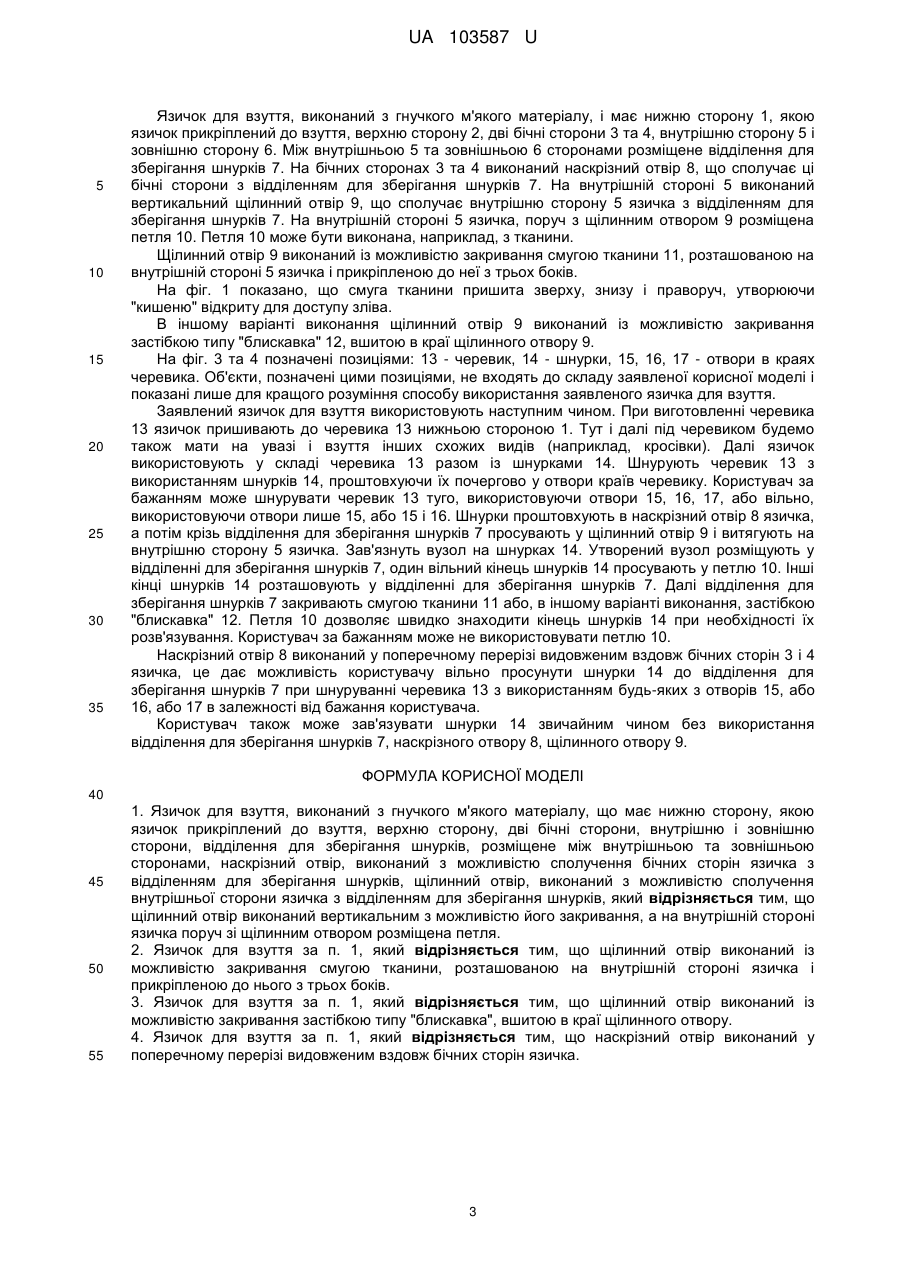

Реферат: Язичок для взуття виконаний з гнучкого м'якого матеріалу, що має нижню сторону, якою язичок прикріплений до взуття, верхню сторону, дві бічні сторони, внутрішню і зовнішню сторони, відділення для зберігання шнурків, розміщене між внутрішньою та зовнішньою сторонами, наскрізний отвір, виконаний з можливістю сполучення бічних сторін язичка з відділенням для зберігання шнурків, щілинний отвір, виконаний з можливістю сполучення внутрішньої сторони язичка з відділенням для зберігання шнурків. Щілинний отвір виконаний вертикальним з можливістю його закривання. На внутрішній стороні язичка поруч зі щілинним отвором розміщена петля. UA 103587 U (12) UA 103587 U UA 103587 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до легкої промисловості, а саме виробництва взуття, і може бути використана на підприємствах при виготовленні моделей взуття, що має шнурки. Шнурки є найвідомішим і найпоширенішим засобом фіксації взуття на нозі. Використання шнурків дозволяє надійно закріплювати взуття на нозі користувача, стягуючи краї взуття, і, при цьому регулювати щільність цього затягування для досягнення необхідного ступеня комфортності. Проте, використання шнурків іноді спричиняє незручності для користувача через властивість шнурків самовільно розв'язуватись через те, що вільні кінці шнурків коливаються під час ходьби чи бігу, чіпляються за траву, камені, тощо. Для запобігання коливанням вільних кінців шнурків взуття часто обладнують різноманітними утримувачами, фіксаторами, застібками. Відомий язичок для взуття, виконаний з гнучкого м'якого матеріалу, що має нижню сторону, якою язичок прикріплений до взуття, верхню сторону, дві бічні сторони, внутрішню і зовнішню сторони, відділення для зберігання шнурків, яке розташоване на зовнішній стороні [патент Китаю № CN202722659, МПК А43В 23/26, дата публікації 13.02.2013]. Відділення для зберігання шнурків виконане у вигляді кишені, утвореної нашитою до зовнішньої сторони язичка стрічки зі шкіри чи тканини. Бічні краї кишені пришиті до бічних сторін язичка, верхній край кишені пришитий до верхньої сторони язичка, а вхідний отвір кишені спрямований вниз. Взуття шнурують звичайним чином, зав'язують вузол на шнурках, а потім утворений вузол та кінці шнурків розміщують в цій кишені. Недоліком цього язичка для взуття є неможливість часткового шнурування взуття, тобто шнурування без використання верхніх отворі для шнурків в краях взуття. Таким чином, якщо користувач бажає зашнурувати взуття вільно, не фіксуючи підйом ноги, він не зможе скористатися кишенею, оскільки вузол шнурків буде утворений нижче її. Крім того, в таку кишеню для шнурків під час ходьби може потрапляти бруд, листя, трава, камінці, що псуватиме шнурки і створюватиме незручності для користувача. Подібне виконання язичка для взуття описано в іншому патенті [європейський патент № ЕР0923886, МПК А43С 7/00; А43С 7/02, дата публікації 23.06.1999]. Недоліки цього виконання такі ж самі, які описані вище. Відомий язичок для взуття, виконаний з гнучкого м'якого матеріалу, що має нижню сторону, якою язичок прикріплений до взуття, верхню сторону, дві бічні сторони, внутрішню і зовнішню сторони, відділення для зберігання шнурків, розміщене на внутрішній стороні, наскрізний щілинний отвір, що сполучає внутрішню і зовнішню сторони, та відділення для зберігання шнурків [патент Кореї KR20140000690 (U), МПК А43В 23/26, А43С 7/02, дата публікації 04.02.2014]. Щілинний отвір виконаний горизонтальним і розташований у верхній частині язичка, відділення для зберігання шнурків в одному з варіантів виконано у вигляді кишені, розміщеної на внутрішній стороні язичка. Шнурки протягують крізь всі отвори в краях взуття, потім протягують крізь щілинний отвір із зовнішньої сторони язичка до внутрішньої, зав'язують вузол і розміщують його та кінці шнурків всередині взуття або в кишені язичка. Недоліком такого рішення є незручність у використанні. Виконання щілинного отвору горизонтальним не дозволяє зашнуровувати взуття частково, оскільки, щоб провести шнурки через цей щілинний отвір, розташований у верхній частині язичка, необхідно попередньо провести його через всі отвори (в тому числі верхні) країв взуття. Зашнурувати взуття з використанням, наприклад, лише отворів, розташованих в середній частині країв взуття неможливо. Таким чином, згаданий язичок придатний для користування лише у випадку повної шнурівки взуття, що створює незручності, наприклад, для тих користувачів, хто бажає почуватися у взутті більш вільно. До того ж, виконання щілинного отвору горизонтальним знижує міцність язичка. При взуванні користувач, звичайно, прикладає деякі зусилля для витягування язичка, тягнучи за його верх. В цьому випадку такі зусилля будуть кожного разу розтягувати щілинний отвір, що може призвести до розриву язичка. Виконання щілинного отвору, що сполучає внутрішню і зовнішню сторони язичка, сприяє потраплянню пилу і бруду всередину взуття через цей отвір. Крім того, розміщення вузла у кишені на внутрішній стороні язичка спричиняє додаткових незручностей через те, що при щільному шнуруванні цей вузол давитиме на ногу користувача. Розміщення вузла та кінців шнурків всередині взуття також завдає незручностей користувачу, оскільки вони можуть давити на ногу. Відомий язичок для взуття, виконаний з гнучкого м'якого матеріалу, що має нижню сторону, якою язичок прикріплений до взуття, верхню сторону, дві бокові сторони, внутрішню і зовнішню сторони, відділення для зберігання шнурків, розміщене між внутрішньою та зовнішньою сторонами [патент США № US6895696, МПК А43В 23/00, дата публікації 24.05.2005]. Верхня сторона язичка виконана роз'ємною, з двох половинок, що можуть бути з'єднані за допомогою застібки "блискавка", при цьому язичок має круглий в перерізі наскрізний отвір, що сполучає бічні сторони язичка з відділенням для зберігання шнурків. 1 UA 103587 U 5 10 15 20 25 30 35 40 45 50 55 В другому варіанті виконання половинки з'єднані за допомогою застібки "велкро", в цьому варіанті наскрізний отвір відсутній. Відділення для зберігання шнурків розташоване всередині язичка. Згідно з першим варіантом виготовлення шнурки проштовхують крізь отвори країв взуття, заводять в отвори на бічних сторонах язичка і зав'язують вузол. Згідно з другим варіантом виготовлення шнурки проштовхують крізь отвори країв взуття, проводять між обома половинками верхньої сторони язичка і зав'язують вузол. Після зав'язування вузол і кінці шнурків розміщують у відділенні для зберігання шнурків і закривають його з допомогою застібки "блискавка" чи "велкро". Недоліком описаного вище технічного рішення є можливість потрапляння бруду всередину язичка через застібку, оскільки ані "блискавка", ані "велкро" не закривають відділення для зберігання шнурків достатньо щільно. Крім того, кінці шнурків часто переплутуються у відділенні для зберігання шнурків, що спричиняє незручності при необхідності зняти взуття. Ще одним недоліком є зменшення міцності язичка, оскільки при частому взуванні до рознімних половинок язичка прикладаються зусилля для їх розділення, особливо у варіанті із застібкою "велкро", що призводить до передчасного зношення і може призвести до відриву однієї з половинок. Особливим недоліком першого варіанту виготовлення с неможливість часткового шнурування взуття, оскільки наскрізний отвір, що сполучає бічні сторони язичка, розташовані на рівні верхніх отворів країв взуття. Задачею корисної моделі є підвищення зручності використання язичком для взуття за умови збереження його міцності шляхом іншого, ніж в аналогах, виконання щілинного отвору в язичку та шляхом закріплення кінців шнурків для полегшення розв'язування вузла користувачем. Поставлена задача вирішується тим, що у відомому язичку для взуття, виконаному з гнучкого м'якого матеріалу, що має нижню сторону, якою язичок прикріплений до взуття, верхню сторону, дві бічні сторони, внутрішню і зовнішню сторони, відділення для зберігання шнурків, розміщене між внутрішньою та зовнішньою сторонами, наскрізний отвір, виконаний з можливістю сполучення бічних сторін язичка з відділенням для зберігання шнурків, щілинний отвір, виконаний з можливістю сполучення внутрішньої сторони язичка з відділенням для зберігання шнурків, згідно з заявленою корисною моделлю, щілинний отвір виконаний вертикальним з можливістю його закривання, на внутрішній стороні язичка, поруч зі щілинним отвором розміщена петля. Рекомендованим є виконання, в якому щілинний отвір виготовлений із можливістю закривання смугою тканини, розташованою на внутрішній стороні язичка і прикріпленою до нього з трьох боків. Доцільним є виконання, в якому щілинний отвір виготовлений із можливістю закривання застібкою типу "блискавка", вшитою в краї щілинного отвору. Рекомендованим є виконання, в якому наскрізний отвір виготовлений у поперечному перерізі видовженим вздовж бічних сторін язичка. Технічним результатом корисної моделі є збільшення, порівнюючи з аналогами, міцності взуттєвого язичка при прикладанні до нього поздовжніх зусиль, за рахунок виконання щілинного отвору вертикальним. Внаслідок цього користувач має можливість тягнути верх язичка під час взування, не побоюючись його відірвати, оскільки його зусилля не будуть збільшувати розмір отвору. Виконання щілинного отвору з можливістю закривання смугою тканини або застібкою типу "блискавка" дозволяє підвищити комфорт використання язичка за рахунок унеможливлення потрапляння кінців шнурків всередину взуття і не дозволяє шнуркам давити на ногу користувача. Розміщення петлі на внутрішній стороні язичка, поруч з щілинним отвором, дає можливість користувачу, за бажанням, зафіксувати в ній кінець шнурка, що підвищує зручність роззування, оскільки відпадає необхідність витягувати його з відділення для зберігання шнурків. Виконання наскрізного отвору у поперечному перерізі видовженим вздовж бічних сторін язичка дозволяє за бажанням шнурувати взуття частково, без використання самих верхніх отворів на краях взуття, залишаючи підйом стопи вільним. Заявлений язичок для взуття проілюстрований кресленнями: фіг. 1 - язичок для взуття з щілинним отвором, що виконаний із можливістю закривання смугою тканини; фіг. 2 - язичок для взуття з щілинним отвором, що виконаний із можливістю закривання застібкою типу "блискавка"; фіг. 3 - розташування язичка для взуття у черевику (вигляд ззаду); фіг. 4 - розташування язичка для взуття у черевику (вигляд збоку). 2 UA 103587 U 5 10 15 20 25 30 35 Язичок для взуття, виконаний з гнучкого м'якого матеріалу, і має нижню сторону 1, якою язичок прикріплений до взуття, верхню сторону 2, дві бічні сторони 3 та 4, внутрішню сторону 5 і зовнішню сторону 6. Між внутрішньою 5 та зовнішньою 6 сторонами розміщене відділення для зберігання шнурків 7. На бічних сторонах 3 та 4 виконаний наскрізний отвір 8, що сполучає ці бічні сторони з відділенням для зберігання шнурків 7. На внутрішній стороні 5 виконаний вертикальний щілинний отвір 9, що сполучає внутрішню сторону 5 язичка з відділенням для зберігання шнурків 7. На внутрішній стороні 5 язичка, поруч з щілинним отвором 9 розміщена петля 10. Петля 10 може бути виконана, наприклад, з тканини. Щілинний отвір 9 виконаний із можливістю закривання смугою тканини 11, розташованою на внутрішній стороні 5 язичка і прикріпленою до неї з трьох боків. На фіг. 1 показано, що смуга тканини пришита зверху, знизу і праворуч, утворюючи "кишеню" відкриту для доступу зліва. В іншому варіанті виконання щілинний отвір 9 виконаний із можливістю закривання застібкою типу "блискавка" 12, вшитою в краї щілинного отвору 9. На фіг. 3 та 4 позначені позиціями: 13 - черевик, 14 - шнурки, 15, 16, 17 - отвори в краях черевика. Об'єкти, позначені цими позиціями, не входять до складу заявленої корисної моделі і показані лише для кращого розуміння способу використання заявленого язичка для взуття. Заявлений язичок для взуття використовують наступним чином. При виготовленні черевика 13 язичок пришивають до черевика 13 нижньою стороною 1. Тут і далі під черевиком будемо також мати на увазі і взуття інших схожих видів (наприклад, кросівки). Далі язичок використовують у складі черевика 13 разом із шнурками 14. Шнурують черевик 13 з використанням шнурків 14, проштовхуючи їх почергово у отвори країв черевику. Користувач за бажанням може шнурувати черевик 13 туго, використовуючи отвори 15, 16, 17, або вільно, використовуючи отвори лише 15, або 15 і 16. Шнурки проштовхують в наскрізний отвір 8 язичка, а потім крізь відділення для зберігання шнурків 7 просувають у щілинний отвір 9 і витягують на внутрішню сторону 5 язичка. Зав'язнуть вузол на шнурках 14. Утворений вузол розміщують у відділенні для зберігання шнурків 7, один вільний кінець шнурків 14 просувають у петлю 10. Інші кінці шнурків 14 розташовують у відділенні для зберігання шнурків 7. Далі відділення для зберігання шнурків 7 закривають смугою тканини 11 або, в іншому варіанті виконання, застібкою "блискавка" 12. Петля 10 дозволяє швидко знаходити кінець шнурків 14 при необхідності їх розв'язування. Користувач за бажанням може не використовувати петлю 10. Наскрізний отвір 8 виконаний у поперечному перерізі видовженим вздовж бічних сторін 3 і 4 язичка, це дає можливість користувачу вільно просунути шнурки 14 до відділення для зберігання шнурків 7 при шнуруванні черевика 13 з використанням будь-яких з отворів 15, або 16, або 17 в залежності від бажання користувача. Користувач також може зав'язувати шнурки 14 звичайним чином без використання відділення для зберігання шнурків 7, наскрізного отвору 8, щілинного отвору 9. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 1. Язичок для взуття, виконаний з гнучкого м'якого матеріалу, що має нижню сторону, якою язичок прикріплений до взуття, верхню сторону, дві бічні сторони, внутрішню і зовнішню сторони, відділення для зберігання шнурків, розміщене між внутрішньою та зовнішньою сторонами, наскрізний отвір, виконаний з можливістю сполучення бічних сторін язичка з відділенням для зберігання шнурків, щілинний отвір, виконаний з можливістю сполучення внутрішньої сторони язичка з відділенням для зберігання шнурків, який відрізняється тим, що щілинний отвір виконаний вертикальним з можливістю його закривання, а на внутрішній стороні язичка поруч зі щілинним отвором розміщена петля. 2. Язичок для взуття за п. 1, який відрізняється тим, що щілинний отвір виконаний із можливістю закривання смугою тканини, розташованою на внутрішній стороні язичка і прикріпленою до нього з трьох боків. 3. Язичок для взуття за п. 1, який відрізняється тим, що щілинний отвір виконаний із можливістю закривання застібкою типу "блискавка", вшитою в краї щілинного отвору. 4. Язичок для взуття за п. 1, який відрізняється тим, що наскрізний отвір виконаний у поперечному перерізі видовженим вздовж бічних сторін язичка. 3 UA 103587 U 4 UA 103587 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
