Пристрій для ремонтування футерівки апаратів

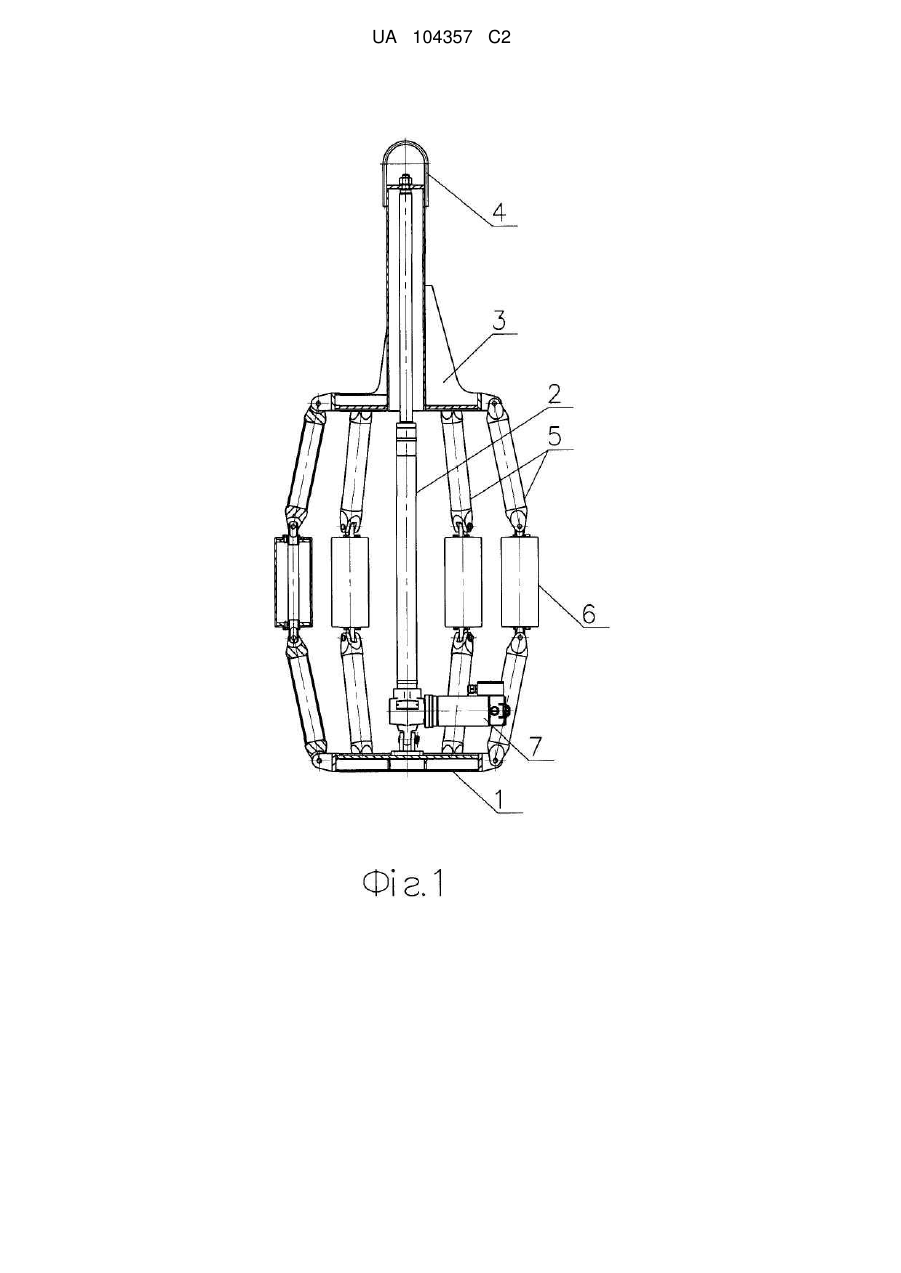

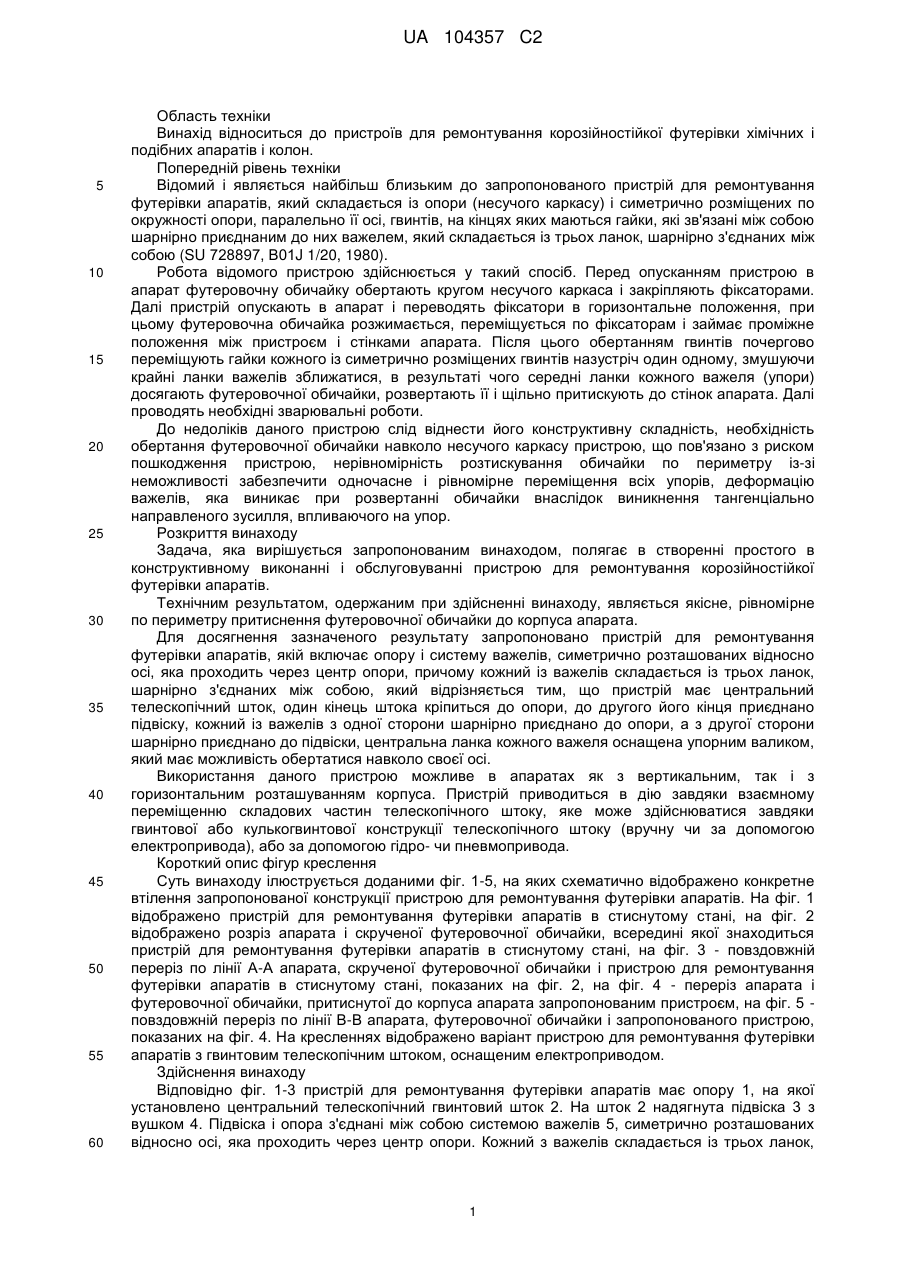

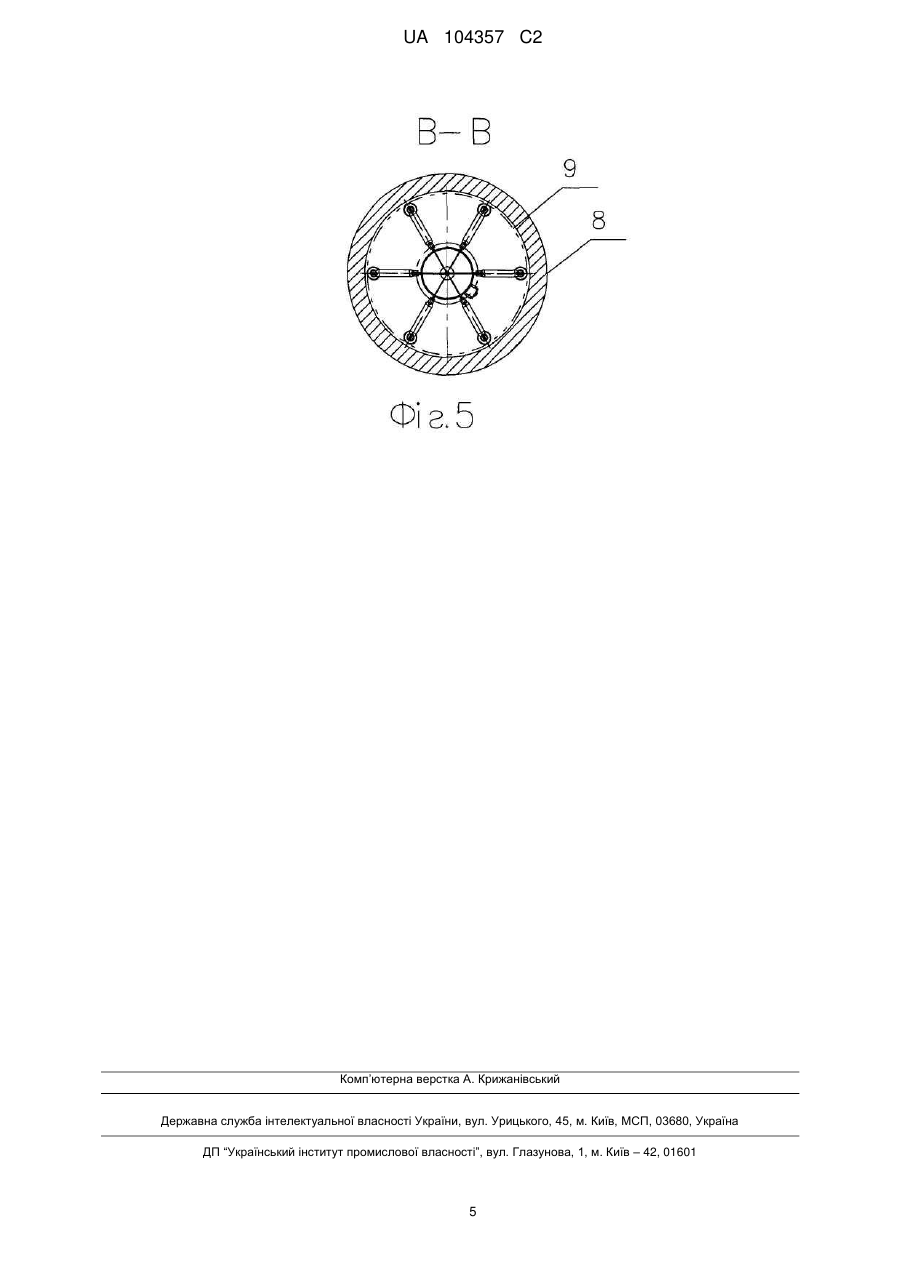

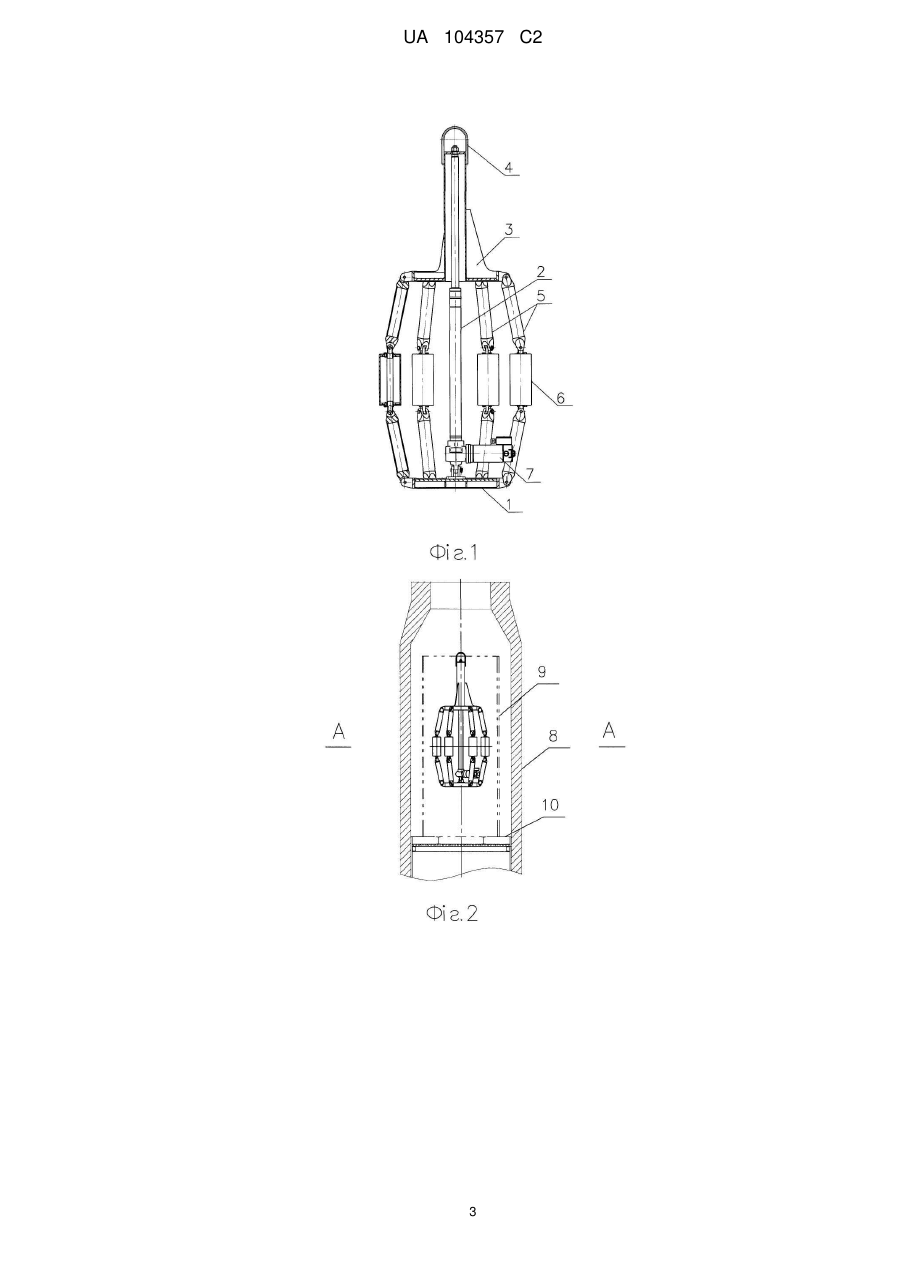

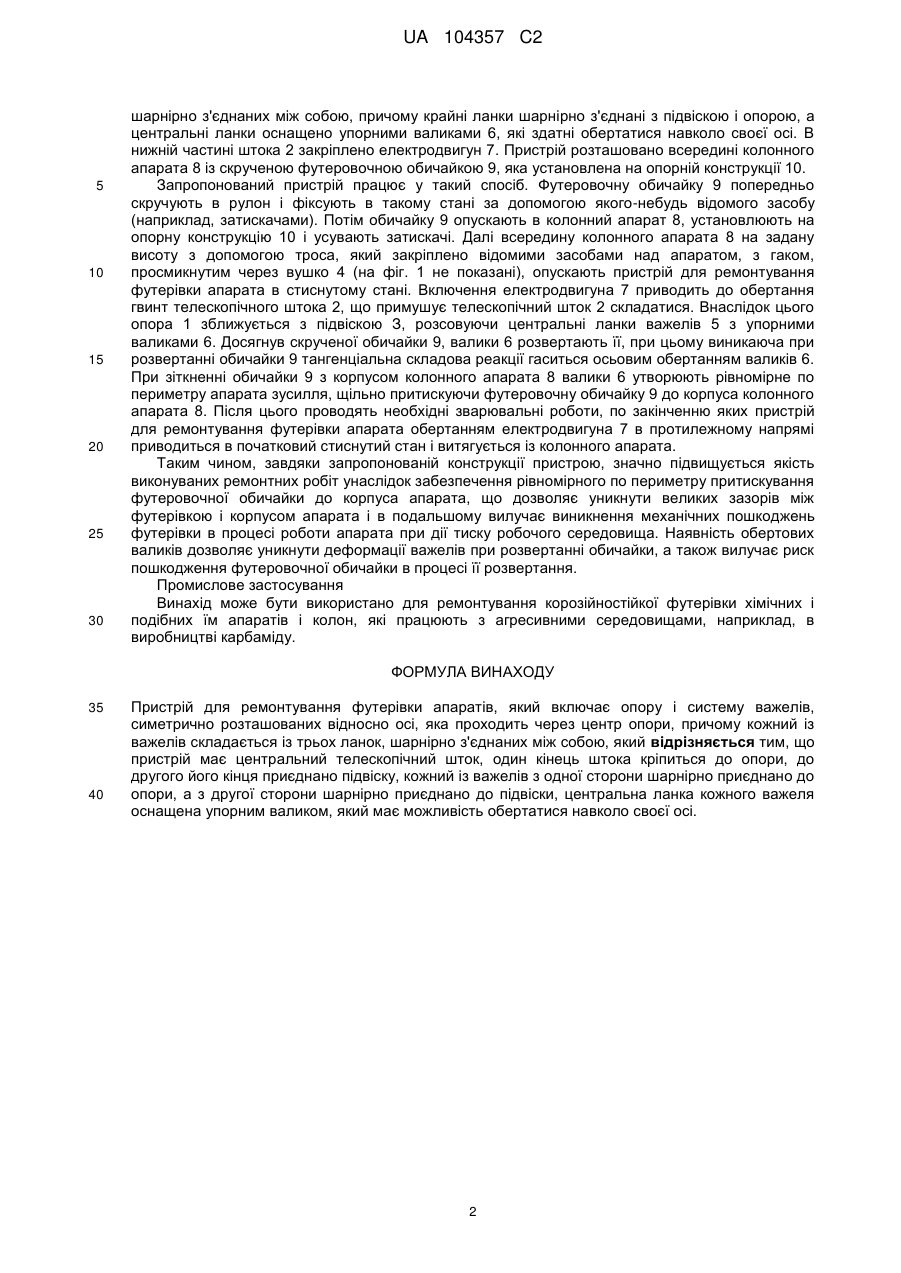

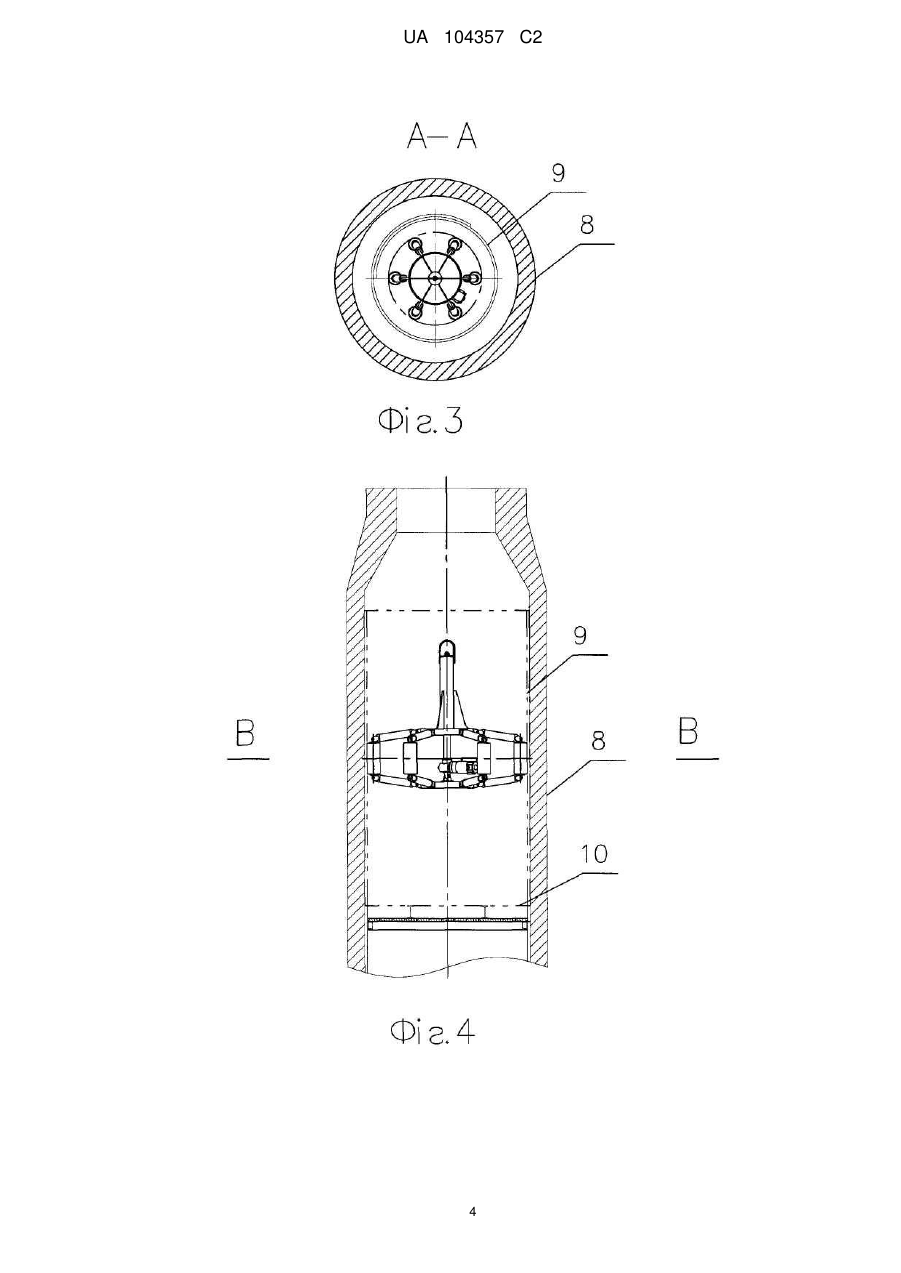

Реферат: Винахід належить до пристроїв для ремонтування корозійностійкої футерівки хімічних і подібних апаратів і колон. Пристрій має опору і систему важелів, симетрично розташованих відносно осі, яка проходить через центр опори. Кожний із важелів складається із трьох ланок, шарнірно з'єднаних між собою. Пристрій має центральний телескопічний шток, один кінець штока кріпиться до опори, до другого його кінця приєднано підвіску. Кожний із важелів з одної сторони шарнірно приєднано до опори, а з другої сторони шарнірно приєднано до підвіски. Центральна ланка кожного важеля оснащена упорним валиком, який має можливість обертатися навколо своєї осі. Використання винаходу забезпечує виконання якісної і рівномірної футерівки по периметру корпуса апарата. UA 104357 C2 (12) UA 104357 C2 UA 104357 C2 5 10 15 20 25 30 35 40 45 50 55 60 Область техніки Винахід відноситься до пристроїв для ремонтування корозійностійкої футерівки хімічних і подібних апаратів і колон. Попередній рівень техніки Відомий і являється найбільш близьким до запропонованого пристрій для ремонтування футерівки апаратів, який складається із опори (несучого каркасу) і симетрично розміщених по окружності опори, паралельно її осі, гвинтів, на кінцях яких маються гайки, які зв'язані між собою шарнірно приєднаним до них важелем, який складається із трьох ланок, шарнірно з'єднаних між собою (SU 728897, В01J 1/20, 1980). Робота відомого пристрою здійснюється у такий спосіб. Перед опусканням пристрою в апарат футеровочну обичайку обертають кругом несучого каркаса і закріпляють фіксаторами. Далі пристрій опускають в апарат і переводять фіксатори в горизонтальне положення, при цьому футеровочна обичайка розжимається, переміщується по фіксаторам і займає проміжне положення між пристроєм і стінками апарата. Після цього обертанням гвинтів почергово переміщують гайки кожного із симетрично розміщених гвинтів назустріч один одному, змушуючи крайні ланки важелів зближатися, в результаті чого середні ланки кожного важеля (упори) досягають футеровочної обичайки, розвертають її і щільно притискують до стінок апарата. Далі проводять необхідні зварювальні роботи. До недоліків даного пристрою слід віднести його конструктивну складність, необхідність обертання футеровочної обичайки навколо несучого каркасу пристрою, що пов'язано з риском пошкодження пристрою, нерівномірність розтискування обичайки по периметру із-зі неможливості забезпечити одночасне і рівномірне переміщення всіх упорів, деформацію важелів, яка виникає при розвертанні обичайки внаслідок виникнення тангенціально направленого зусилля, впливаючого на упор. Розкриття винаходу Задача, яка вирішується запропонованим винаходом, полягає в створенні простого в конструктивному виконанні і обслуговуванні пристрою для ремонтування корозійностійкої футерівки апаратів. Технічним результатом, одержаним при здійсненні винаходу, являється якісне, рівномірне по периметру притиснення футеровочної обичайки до корпуса апарата. Для досягнення зазначеного результату запропоновано пристрій для ремонтування футерівки апаратів, якій включає опору і систему важелів, симетрично розташованих відносно осі, яка проходить через центр опори, причому кожний із важелів складається із трьох ланок, шарнірно з'єднаних між собою, який відрізняється тим, що пристрій має центральний телескопічний шток, один кінець штока кріпиться до опори, до другого його кінця приєднано підвіску, кожний із важелів з одної сторони шарнірно приєднано до опори, а з другої сторони шарнірно приєднано до підвіски, центральна ланка кожного важеля оснащена упорним валиком, який має можливість обертатися навколо своєї осі. Використання даного пристрою можливе в апаратах як з вертикальним, так і з горизонтальним розташуванням корпуса. Пристрій приводиться в дію завдяки взаємному переміщенню складових частин телескопічного штоку, яке може здійснюватися завдяки гвинтової або кулькогвинтової конструкції телескопічного штоку (вручну чи за допомогою електропривода), або за допомогою гідро- чи пневмопривода. Короткий опис фігур креслення Суть винаходу ілюструється доданими фіг. 1-5, на яких схематично відображено конкретне втілення запропонованої конструкції пристрою для ремонтування футерівки апаратів. На фіг. 1 відображено пристрій для ремонтування футерівки апаратів в стиснутому стані, на фіг. 2 відображено розріз апарата і скрученої футеровочної обичайки, всередині якої знаходиться пристрій для ремонтування футерівки апаратів в стиснутому стані, на фіг. 3 - повздовжній переріз по лінії А-А апарата, скрученої футеровочної обичайки і пристрою для ремонтування футерівки апаратів в стиснутому стані, показаних на фіг. 2, на фіг. 4 - переріз апарата і футеровочної обичайки, притиснутої до корпуса апарата запропонованим пристроєм, на фіг. 5 повздовжній переріз по лінії В-В апарата, футеровочної обичайки і запропонованого пристрою, показаних на фіг. 4. На кресленнях відображено варіант пристрою для ремонтування футерівки апаратів з гвинтовим телескопічним штоком, оснащеним електроприводом. Здійснення винаходу Відповідно фіг. 1-3 пристрій для ремонтування футерівки апаратів має опору 1, на якої установлено центральний телескопічний гвинтовий шток 2. На шток 2 надягнута підвіска 3 з вушком 4. Підвіска і опора з'єднані між собою системою важелів 5, симетрично розташованих відносно осі, яка проходить через центр опори. Кожний з важелів складається із трьох ланок, 1 UA 104357 C2 5 10 15 20 25 30 шарнірно з'єднаних між собою, причому крайні ланки шарнірно з'єднані з підвіскою і опорою, а центральні ланки оснащено упорними валиками 6, які здатні обертатися навколо своєї осі. В нижній частині штока 2 закріплено електродвигун 7. Пристрій розташовано всередині колонного апарата 8 із скрученою футеровочною обичайкою 9, яка установлена на опорній конструкції 10. Запропонований пристрій працює у такий спосіб. Футеровочну обичайку 9 попередньо скручують в рулон і фіксують в такому стані за допомогою якого-небудь відомого засобу (наприклад, затискачами). Потім обичайку 9 опускають в колонний апарат 8, установлюють на опорну конструкцію 10 і усувають затискачі. Далі всередину колонного апарата 8 на задану висоту з допомогою троса, який закріплено відомими засобами над апаратом, з гаком, просмикнутим через вушко 4 (на фіг. 1 не показані), опускають пристрій для ремонтування футерівки апарата в стиснутому стані. Включення електродвигуна 7 приводить до обертання гвинт телескопічного штока 2, що примушує телескопічний шток 2 складатися. Внаслідок цього опора 1 зближується з підвіскою З, розсовуючи центральні ланки важелів 5 з упорними валиками 6. Досягнув скрученої обичайки 9, валики 6 розвертають її, при цьому виникаюча при розвертанні обичайки 9 тангенціальна складова реакції гаситься осьовим обертанням валиків 6. При зіткненні обичайки 9 з корпусом колонного апарата 8 валики 6 утворюють рівномірне по периметру апарата зусилля, щільно притискуючи футеровочну обичайку 9 до корпуса колонного апарата 8. Після цього проводять необхідні зварювальні роботи, по закінченню яких пристрій для ремонтування футерівки апарата обертанням електродвигуна 7 в протилежному напрямі приводиться в початковий стиснутий стан і витягується із колонного апарата. Таким чином, завдяки запропонованій конструкції пристрою, значно підвищується якість виконуваних ремонтних робіт унаслідок забезпечення рівномірного по периметру притискування футеровочної обичайки до корпуса апарата, що дозволяє уникнути великих зазорів між футерівкою і корпусом апарата і в подальшому вилучає виникнення механічних пошкоджень футерівки в процесі роботи апарата при дії тиску робочого середовища. Наявність обертових валиків дозволяє уникнути деформації важелів при розвертанні обичайки, а також вилучає риск пошкодження футеровочної обичайки в процесі її розвертання. Промислове застосування Винахід може бути використано для ремонтування корозійностійкої футерівки хімічних і подібних їм апаратів і колон, які працюють з агресивними середовищами, наприклад, в виробництві карбаміду. ФОРМУЛА ВИНАХОДУ 35 40 Пристрій для ремонтування футерівки апаратів, який включає опору і систему важелів, симетрично розташованих відносно осі, яка проходить через центр опори, причому кожний із важелів складається із трьох ланок, шарнірно з'єднаних між собою, який відрізняється тим, що пристрій має центральний телескопічний шток, один кінець штока кріпиться до опори, до другого його кінця приєднано підвіску, кожний із важелів з одної сторони шарнірно приєднано до опори, а з другої сторони шарнірно приєднано до підвіски, центральна ланка кожного важеля оснащена упорним валиком, який має можливість обертатися навколо своєї осі. 2 UA 104357 C2 3 UA 104357 C2 4 UA 104357 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
