Військова фортифікаційна споруда для захисту особового складу

Номер патенту: 103263

Опубліковано: 10.12.2015

Автори: Пугач Андрій Миколайович, Кобець Анатолій Степанович

Завантажити PDF файл.

Формула / Реферат

Фортифікаційна споруда, що містить захисні стінки, виконані з залізобетонних блоків, в бічних стінках виконані отвори-амбразури та вхідний отвір, яка відрізняється тим, що залізобетонні блоки з'єднують один з одним за рахунок тороїдальних гумових елементів, які розташовуються у нішах півсферичної форми залізобетонних блоків.

Текст

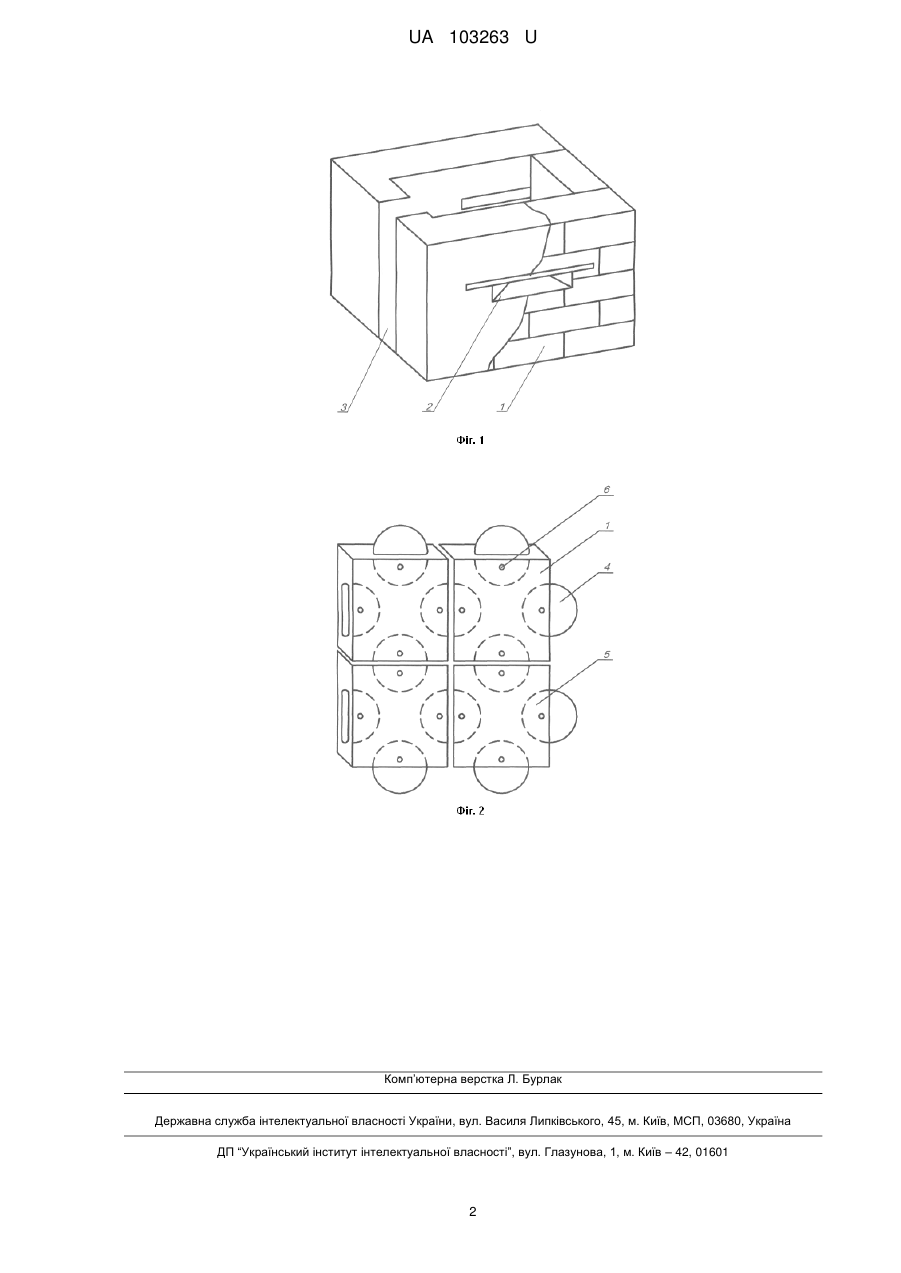

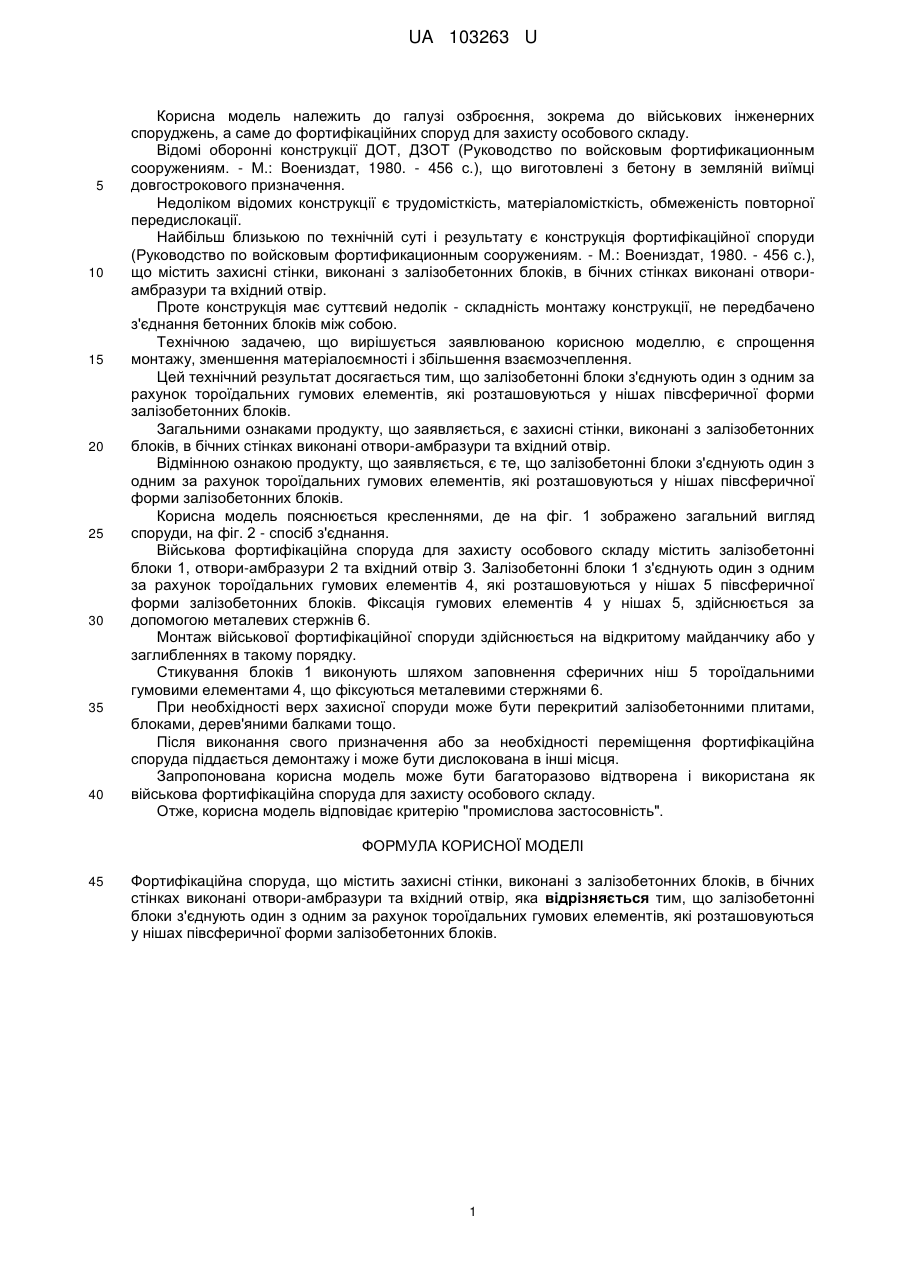

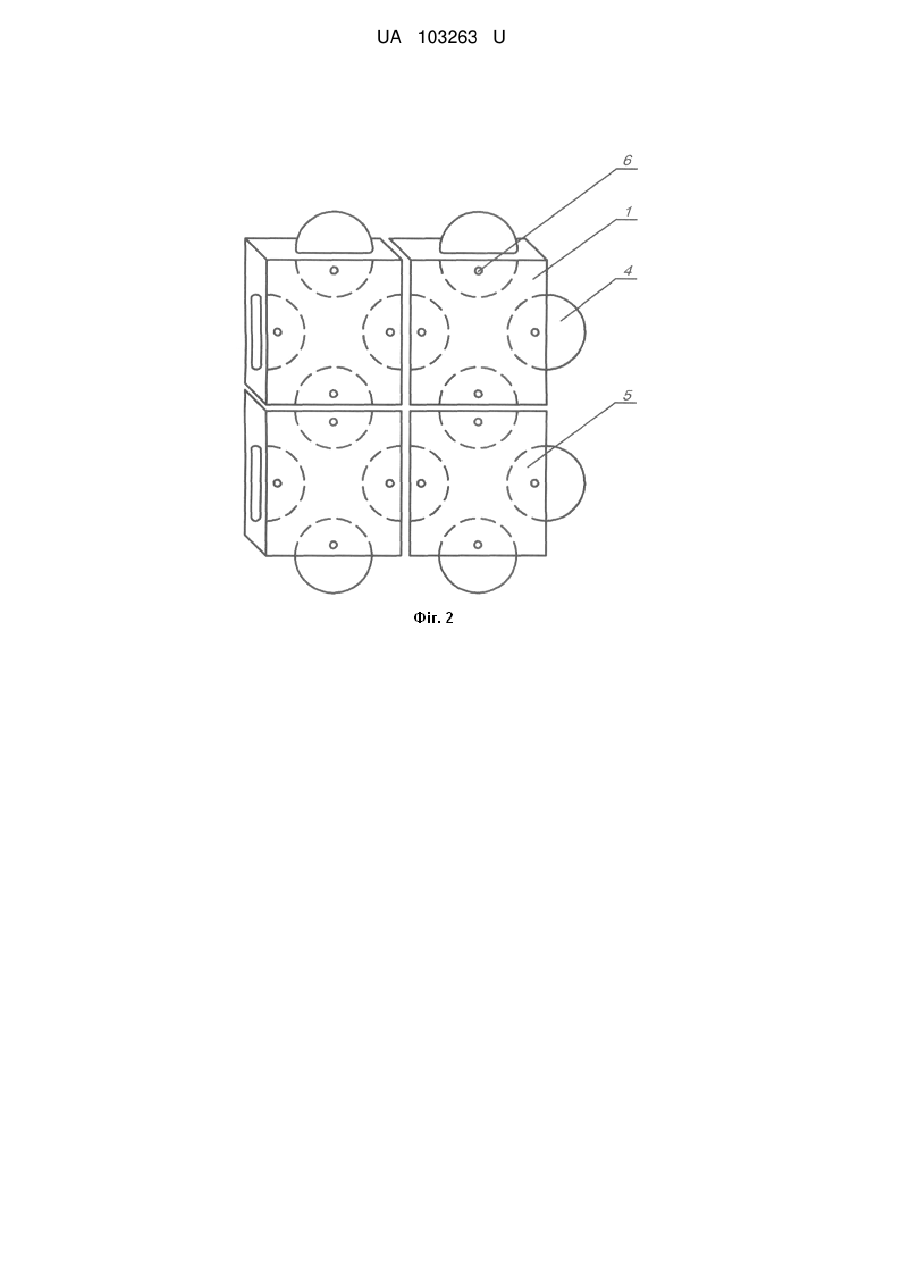

Реферат: Фортифікаційна споруда містить захисні стінки, виконані з залізобетонних блоків, в бічних стінках виконані отвори-амбразури та вхідний отвір. Залізобетонні блоки з'єднують один з одним за рахунок тороїдальних гумових елементів, які розташовуються у нішах півсферичної форми залізобетонних блоків. UA 103263 U (12) UA 103263 U UA 103263 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі озброєння, зокрема до військових інженерних споруджень, а саме до фортифікаційних споруд для захисту особового складу. Відомі оборонні конструкції ДОТ, ДЗОТ (Руководство по войсковым фортификационным сооружениям. - Μ.: Воениздат, 1980. - 456 с.), що виготовлені з бетону в земляній виїмці довгострокового призначення. Недоліком відомих конструкції є трудомісткість, матеріаломісткість, обмеженість повторної передислокації. Найбільш близькою по технічній суті і результату є конструкція фортифікаційної споруди (Руководство по войсковым фортификационным сооружениям. - Μ.: Воениздат, 1980. - 456 с.), що містить захисні стінки, виконані з залізобетонних блоків, в бічних стінках виконані отвориамбразури та вхідний отвір. Проте конструкція має суттєвий недолік - складність монтажу конструкції, не передбачено з'єднання бетонних блоків між собою. Технічною задачею, що вирішується заявлюваною корисною моделлю, є спрощення монтажу, зменшення матеріалоємності і збільшення взаємозчеплення. Цей технічний результат досягається тим, що залізобетонні блоки з'єднують один з одним за рахунок тороїдальних гумових елементів, які розташовуються у нішах півсферичної форми залізобетонних блоків. Загальними ознаками продукту, що заявляється, є захисні стінки, виконані з залізобетонних блоків, в бічних стінках виконані отвори-амбразури та вхідний отвір. Відмінною ознакою продукту, що заявляється, є те, що залізобетонні блоки з'єднують один з одним за рахунок тороїдальних гумових елементів, які розташовуються у нішах півсферичної форми залізобетонних блоків. Корисна модель пояснюється кресленнями, де на фіг. 1 зображено загальний вигляд споруди, на фіг. 2 - спосіб з'єднання. Військова фортифікаційна споруда для захисту особового складу містить залізобетонні блоки 1, отвори-амбразури 2 та вхідний отвір 3. Залізобетонні блоки 1 з'єднують один з одним за рахунок тороїдальних гумових елементів 4, які розташовуються у нішах 5 півсферичної форми залізобетонних блоків. Фіксація гумових елементів 4 у нішах 5, здійснюється за допомогою металевих стержнів 6. Монтаж військової фортифікаційної споруди здійснюється на відкритому майданчику або у заглибленнях в такому порядку. Стикування блоків 1 виконують шляхом заповнення сферичних ніш 5 тороїдальними гумовими елементами 4, що фіксуються металевими стержнями 6. При необхідності верх захисної споруди може бути перекритий залізобетонними плитами, блоками, дерев'яними балками тощо. Після виконання свого призначення або за необхідності переміщення фортифікаційна споруда піддається демонтажу і може бути дислокована в інші місця. Запропонована корисна модель може бути багаторазово відтворена і використана як військова фортифікаційна споруда для захисту особового складу. Отже, корисна модель відповідає критерію "промислова застосовність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Фортифікаційна споруда, що містить захисні стінки, виконані з залізобетонних блоків, в бічних стінках виконані отвори-амбразури та вхідний отвір, яка відрізняється тим, що залізобетонні блоки з'єднують один з одним за рахунок тороїдальних гумових елементів, які розташовуються у нішах півсферичної форми залізобетонних блоків. 1 UA 103263 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Назва патенту англійською

Military fortifications construction to protect personal composition

Автори англійською

Kobets Anatolii Stepanovych, Pugach Andrii Mykolayovych

Назва патенту російською

Военное фортификационныое сооружений для защиты личного состава

Автори російською

Кобец Анатолий Степанович, Пугач Андрей Николаевич

МПК / Мітки

МПК: F41H 11/00, E04H 9/00, E04B 1/48, E04B 1/38

Мітки: споруда, фортифікаційна, особового, військова, захисту, складу
