Ортопедичний пристрій і спосіб його виготовлення

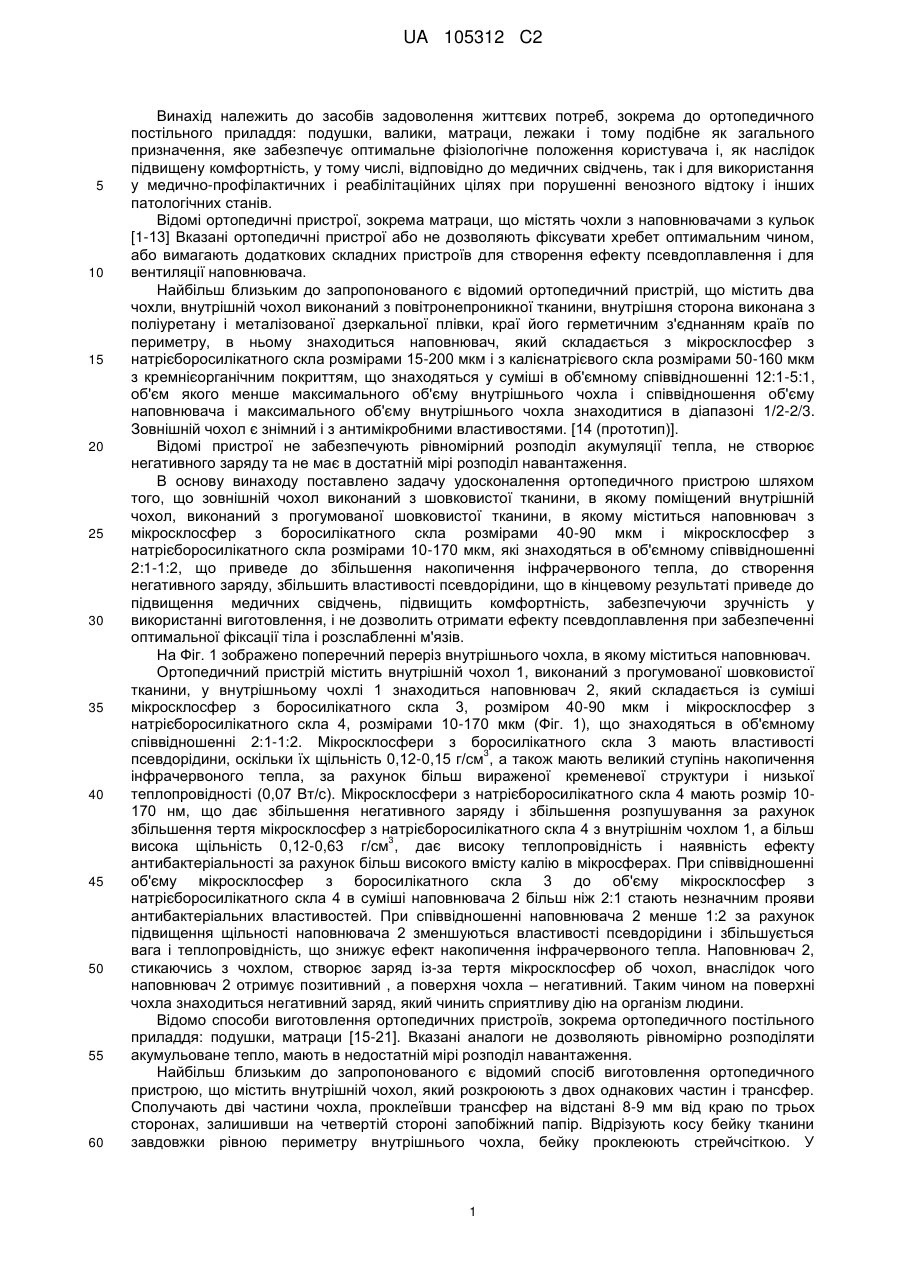

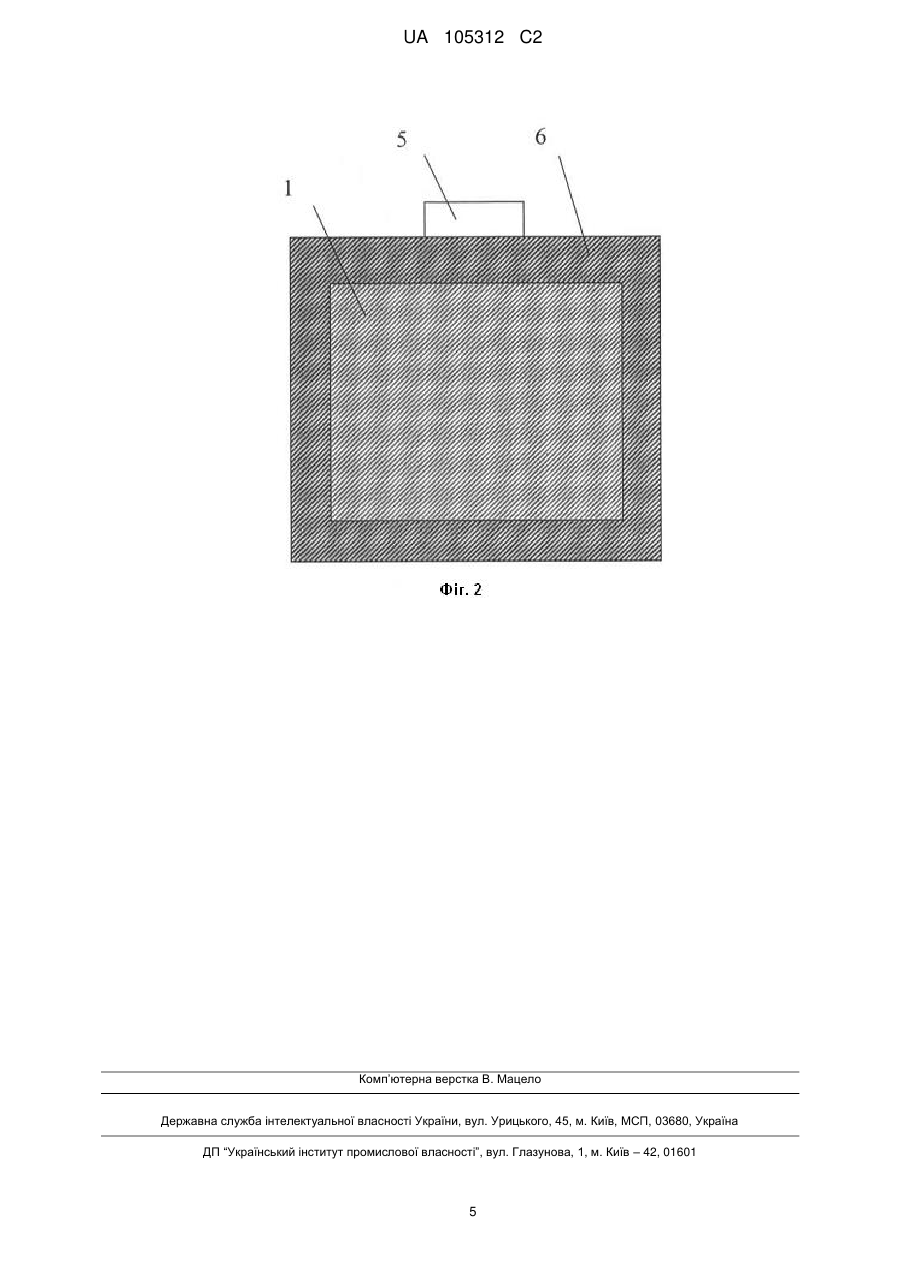

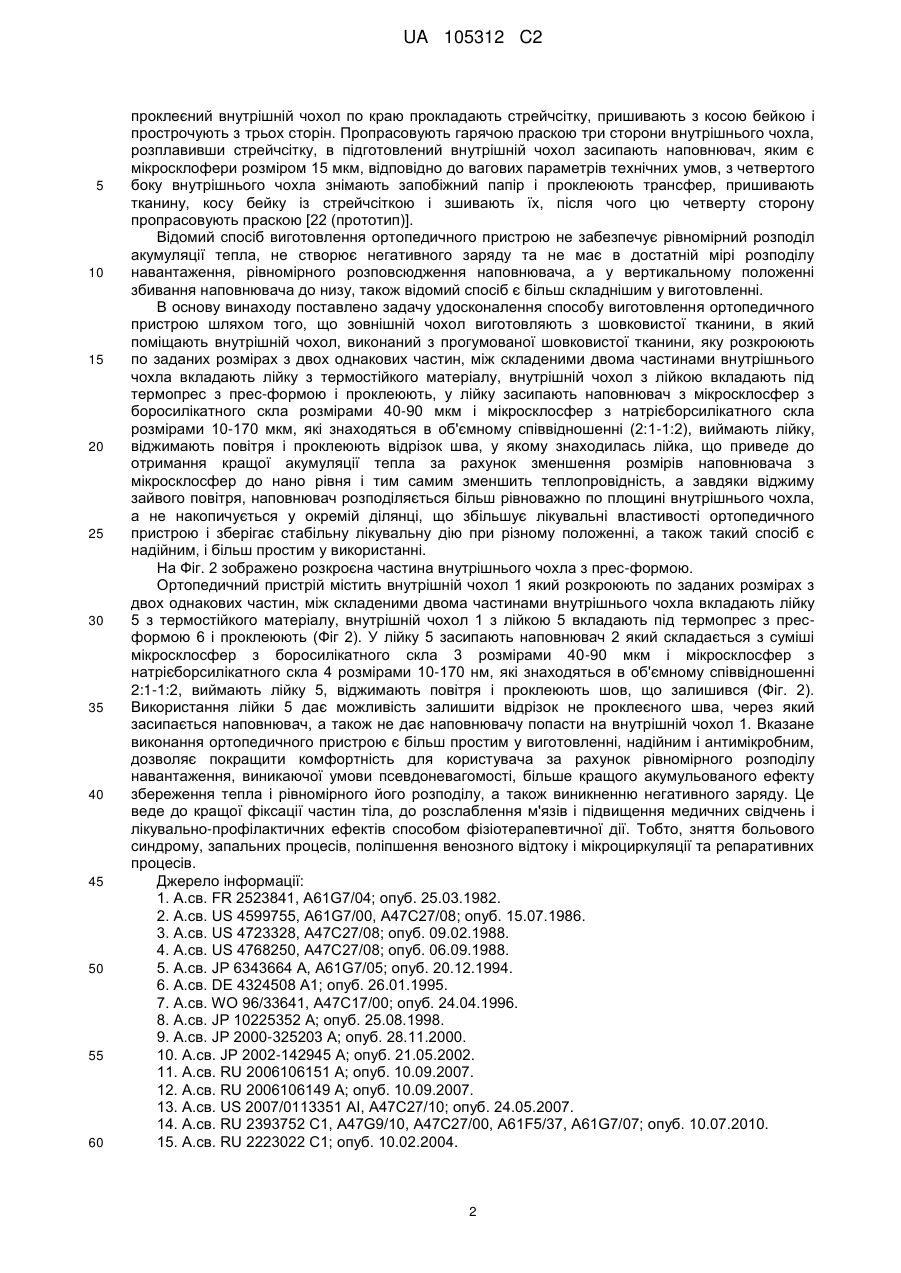

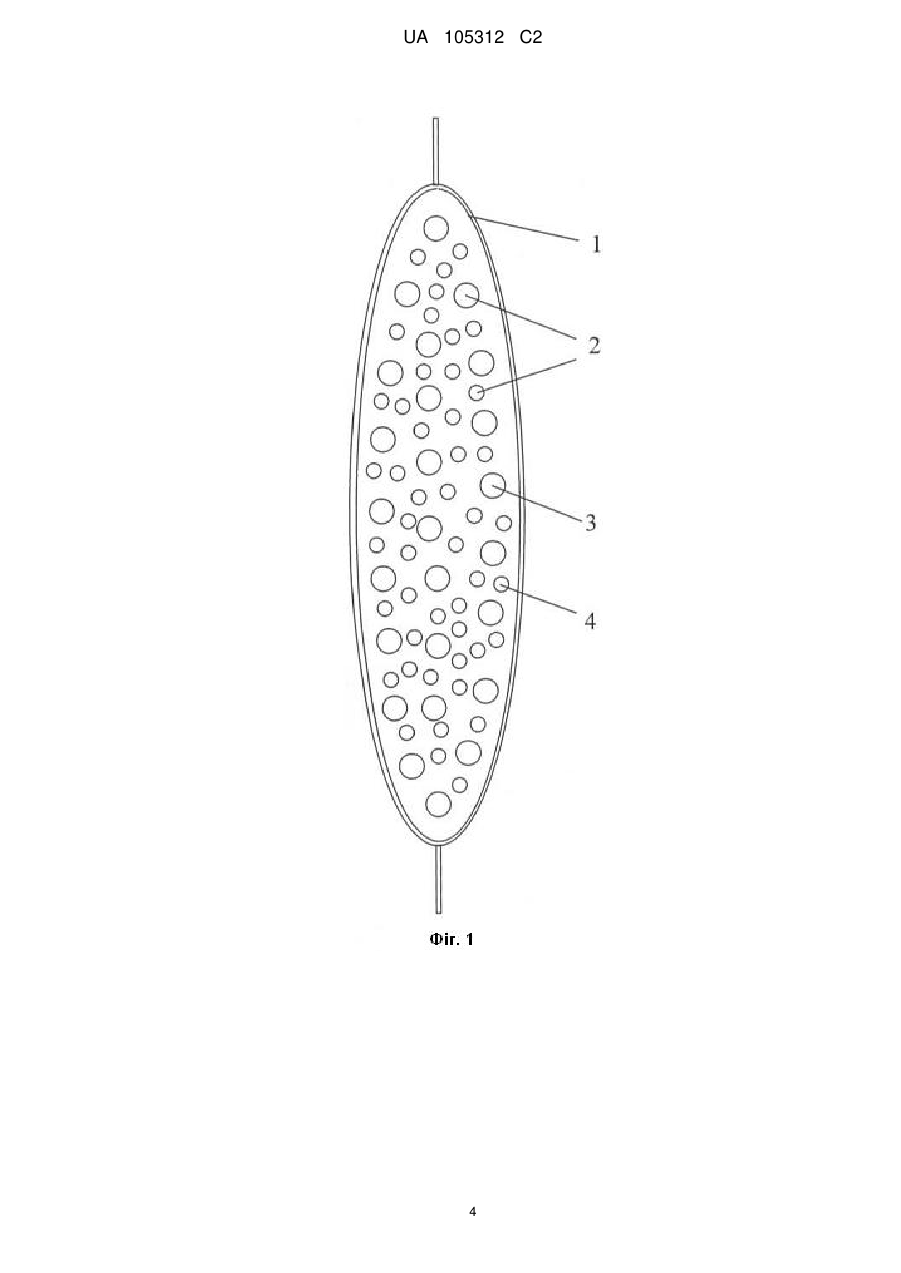

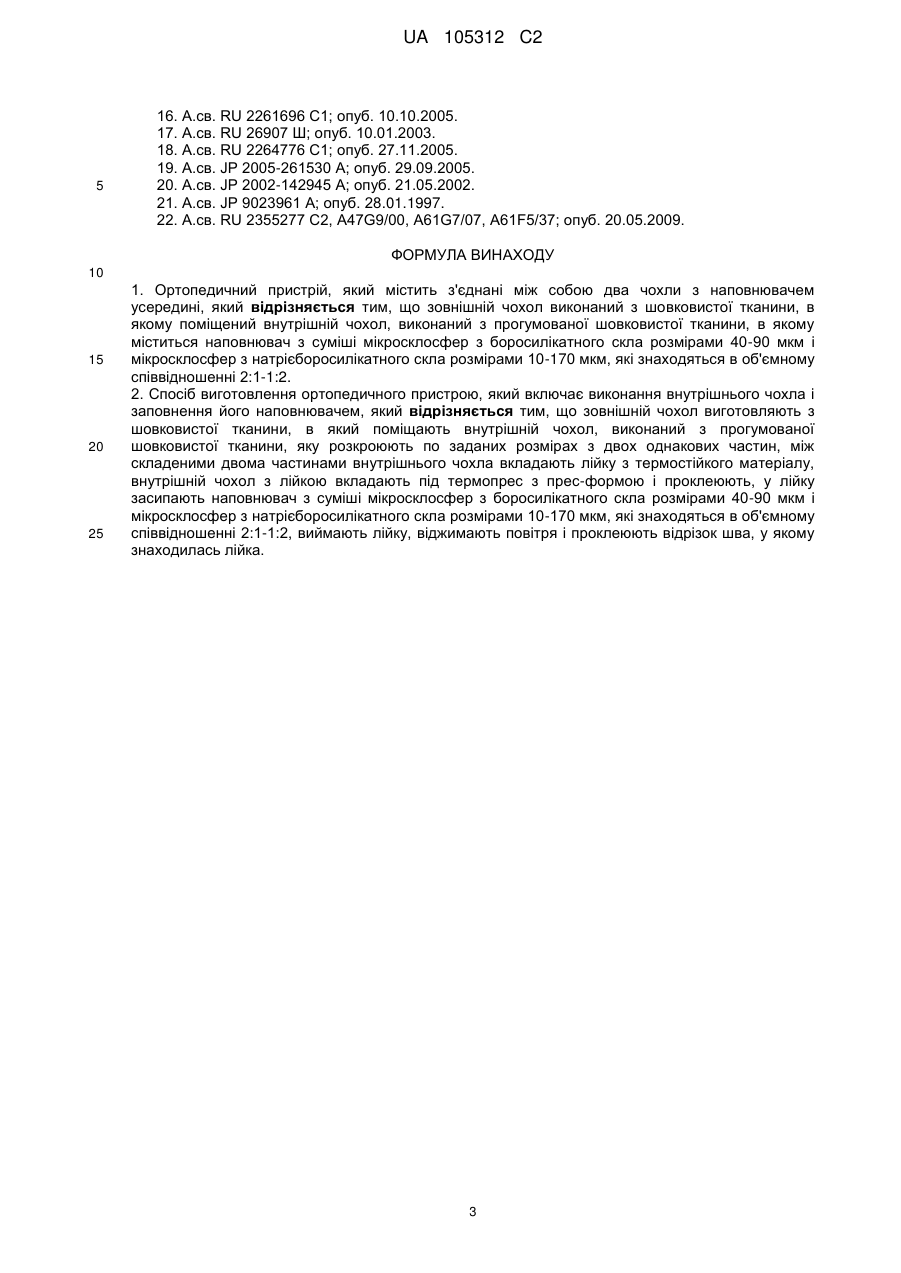

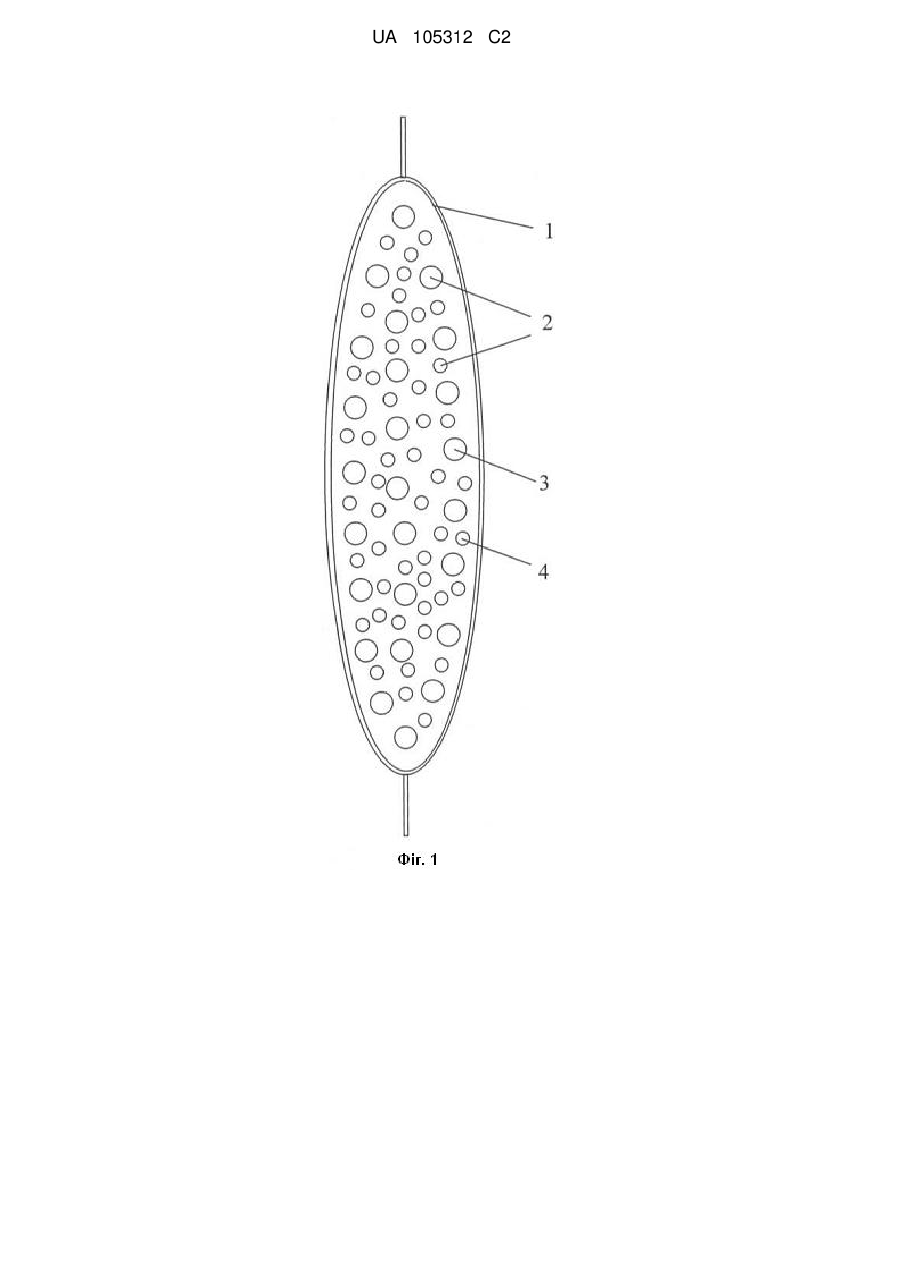

Реферат: Ортопедичний пристрій може бути використано у медично-профілактичних і реабілітаційних цілях при порушенні венозного відтоку та інших патологічних станів. Ортопедичний пристрій має зовнішній чохол, виконаний з шовковистої тканини, в який поміщають внутрішній чохол, виконаний з прогумованої шовковистої тканини, яку розкроюють по заданих розмірах з двох однакових частин. Між складеними двома частинами внутрішнього чохла вкладають лійку з термостійкого матеріалу і внутрішній чохол з лійкою розміщують під термопрес з прес-формою і проклеюють. У лійку засипають наповнювач з суміші мікросклосфер з боросилікатного скла розмірами 40-90 мкм і мікросклосфер з натрієборосилікатного скла розмірами 10-170 мкм, які знаходяться в об'ємному співвідношенні 2:1-1:2. Виймають лійку, віджимають повітря і проклеюють відрізок шва, у якому вона знаходилась. Спосіб виготовлення заявленого ортопедичного пристрою є більш простим і надійним. Технічний результат: збільшення накопичення інфрачервоного тепла, створення негативного заряду, підсилення властивостей псевдорідини, зменшення теплопровідності, рівноважне розподілення наповнювача по площині внутрішнього чохла, що приводить до покращення медичних показань, стабільної лікувальної дії при різному положенні, комфортності та забезпечення оптимальної фіксації тіла і розслаблення м'язів. UA 105312 C2 (12) UA 105312 C2 UA 105312 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до засобів задоволення життєвих потреб, зокрема до ортопедичного постільного приладдя: подушки, валики, матраци, лежаки і тому подібне як загального призначення, яке забезпечує оптимальне фізіологічне положення користувача і, як наслідок підвищену комфортність, у тому числі, відповідно до медичних свідчень, так і для використання у медично-профілактичних і реабілітаційних цілях при порушенні венозного відтоку і інших патологічних станів. Відомі ортопедичні пристрої, зокрема матраци, що містять чохли з наповнювачами з кульок [1-13] Вказані ортопедичні пристрої або не дозволяють фіксувати хребет оптимальним чином, або вимагають додаткових складних пристроїв для створення ефекту псевдоплавлення і для вентиляції наповнювача. Найбільш близьким до запропонованого є відомий ортопедичний пристрій, що містить два чохли, внутрішній чохол виконаний з повітронепроникної тканини, внутрішня сторона виконана з поліуретану і металізованої дзеркальної плівки, краї його герметичним з'єднанням країв по периметру, в ньому знаходиться наповнювач, який складається з мікросклосфер з натрієборосилікатного скла розмірами 15-200 мкм і з калієнатрієвого скла розмірами 50-160 мкм з кремнієорганічним покриттям, що знаходяться у суміші в об'ємному співвідношенні 12:1-5:1, об'єм якого менше максимального об'єму внутрішнього чохла і співвідношення об'єму наповнювача і максимального об'єму внутрішнього чохла знаходитися в діапазоні 1/2-2/3. Зовнішній чохол є знімний і з антимікробними властивостями. [14 (прототип)]. Відомі пристрої не забезпечують рівномірний розподіл акумуляції тепла, не створює негативного заряду та не має в достатній мірі розподіл навантаження. В основу винаходу поставлено задачу удосконалення ортопедичного пристрою шляхом того, що зовнішній чохол виконаний з шовковистої тканини, в якому поміщений внутрішній чохол, виконаний з прогумованої шовковистої тканини, в якому міститься наповнювач з мікросклосфер з боросилікатного скла розмірами 40-90 мкм і мікросклосфер з натрієборосилікатного скла розмірами 10-170 мкм, які знаходяться в об'ємному співвідношенні 2:1-1:2, що приведе до збільшення накопичення інфрачервоного тепла, до створення негативного заряду, збільшить властивості псевдорідини, що в кінцевому результаті приведе до підвищення медичних свідчень, підвищить комфортність, забезпечуючи зручність у використанні виготовлення, і не дозволить отримати ефекту псевдоплавлення при забезпеченні оптимальної фіксації тіла і розслабленні м'язів. На Фіг. 1 зображено поперечний переріз внутрішнього чохла, в якому міститься наповнювач. Ортопедичний пристрій містить внутрішній чохол 1, виконаний з прогумованої шовковистої тканини, у внутрішньому чохлі 1 знаходиться наповнювач 2, який складається із суміші мікросклосфер з боросилікатного скла 3, розміром 40-90 мкм і мікросклосфер з натрієборосилікатного скла 4, розмірами 10-170 мкм (Фіг. 1), що знаходяться в об'ємному співвідношенні 2:1-1:2. Мікросклосфери з боросилікатного скла 3 мають властивості 3 псевдорідини, оскільки їх щільність 0,12-0,15 г/см , а також маютьвеликий ступінь накопичення інфрачервоного тепла, за рахунок більш вираженої кременевої структури і низької теплопровідності (0,07 Вт/с). Мікросклосфери з натрієборосилікатного скла 4 мають розмір 10170 нм, що дає збільшення негативного заряду і збільшення розпушування за рахунок збільшення тертя мікросклосфер з натрієборосилікатного скла 4 з внутрішнім чохлом 1, а більш 3 висока щільність 0,12-0,63 г/см , дає високу теплопровідність і наявність ефекту антибактеріальності за рахунок більш високого вмісту калію в мікросферах. При співвідношенні об'єму мікросклосфер з боросилікатного скла 3 до об'єму мікросклосфер з натрієборосилікатного скла 4 в суміші наповнювача 2 більш ніж 2:1 стають незначним прояви антибактеріальних властивостей. При співвідношенні наповнювача 2 менше 1:2 за рахунок підвищення щільності наповнювача 2 зменшуються властивості псевдорідини і збільшується вага і теплопровідність, що знижує ефект накопичення інфрачервоного тепла. Наповнювач 2, стикаючись з чохлом, створює заряд із-за тертя мікросклосфер об чохол, внаслідок чого наповнювач 2 отримує позитивний , а поверхня чохла – негативний. Таким чином на поверхні чохла знаходиться негативний заряд, який чинить сприятливу дію на організм людини. Відомо способи виготовлення ортопедичних пристроїв, зокрема ортопедичного постільного приладдя: подушки, матраци [15-21]. Вказані аналоги не дозволяють рівномірно розподіляти акумульоване тепло, мають в недостатній мірі розподіл навантаження. Найбільш близьким до запропонованого є відомий спосіб виготовлення ортопедичного пристрою, що містить внутрішній чохол, який розкроюють з двох однакових частин і трансфер. Сполучають дві частини чохла, проклеївши трансфер на відстані 8-9 мм від краю по трьох сторонах, залишивши на четвертій стороні запобіжний папір. Відрізують косу бейку тканини завдовжки рівною периметру внутрішнього чохла, бейку проклеюють стрейчсіткою. У 1 UA 105312 C2 5 10 15 20 25 30 35 40 45 50 55 60 проклеєний внутрішній чохол по краю прокладають стрейчсітку, пришивають з косою бейкою і прострочують з трьох сторін. Пропрасовують гарячою праскою три сторони внутрішнього чохла, розплавивши стрейчсітку, в підготовлений внутрішній чохол засипають наповнювач, яким є мікросклофери розміром 15 мкм, відповідно до вагових параметрів технічних умов, з четвертого боку внутрішнього чохла знімають запобіжний папір і проклеюють трансфер, пришивають тканину, косу бейку із стрейчсіткою і зшивають їх, після чого цю четверту сторону пропрасовують праскою [22 (прототип)]. Відомий спосіб виготовлення ортопедичного пристрою не забезпечує рівномірний розподіл акумуляції тепла, не створює негативного заряду та не має в достатній мірі розподілу навантаження, рівномірного розповсюдження наповнювача, а у вертикальному положенні збивання наповнювача до низу, також відомий спосіб є більш складнішим у виготовленні. В основу винаходу поставлено задачу удосконалення способу виготовлення ортопедичного пристрою шляхом того, що зовнішній чохол виготовляють з шовковистої тканини, в який поміщають внутрішній чохол, виконаний з прогумованої шовковистої тканини, яку розкроюють по заданих розмірах з двох однакових частин, між складеними двома частинами внутрішнього чохла вкладають лійку з термостійкого матеріалу, внутрішній чохол з лійкою вкладають під термопрес з прес-формою і проклеюють, у лійку засипають наповнювач з мікросклосфер з боросилікатного скла розмірами 40-90 мкм і мікросклосфер з натрієборсилікатного скла розмірами 10-170 мкм, які знаходяться в об'ємному співвідношенні (2:1-1:2), виймають лійку, віджимають повітря і проклеюють відрізок шва, у якому знаходилась лійка, що приведе до отримання кращої акумуляції тепла за рахунок зменшення розмірів наповнювача з мікросклосфер до нано рівня і тим самим зменшить теплопровідність, а завдяки віджиму зайвого повітря, наповнювач розподіляється більш рівноважно по площині внутрішнього чохла, а не накопичується у окремій ділянці, що збільшує лікувальні властивості ортопедичного пристрою і зберігає стабільну лікувальну дію при різному положенні, а також такий спосіб є надійним, і більш простим у використанні. На Фіг. 2 зображено розкроєна частина внутрішнього чохла з прес-формою. Ортопедичний пристрій містить внутрішній чохол 1 який розкроюють по заданих розмірах з двох однакових частин, між складеними двома частинами внутрішнього чохла вкладають лійку 5 з термостійкого матеріалу, внутрішній чохол 1 з лійкою 5 вкладають під термопрес з пресформою 6 і проклеюють (Фіг 2). У лійку 5 засипають наповнювач 2 який складається з суміші мікросклосфер з боросилікатного скла 3 розмірами 40-90 мкм і мікросклосфер з натрієборсилікатного скла 4 розмірами 10-170 нм, які знаходяться в об'ємному співвідношенні 2:1-1:2, виймають лійку 5, віджимають повітря і проклеюють шов, що залишився (Фіг. 2). Використання лійки 5 дає можливість залишити відрізок не проклеєного шва, через який засипається наповнювач, а також не дає наповнювачу попасти на внутрішній чохол 1. Вказане виконання ортопедичного пристрою є більш простим у виготовленні, надійним і антимікробним, дозволяє покращити комфортність для користувача за рахунок рівномірного розподілу навантаження, виникаючої умови псевдоневагомості, більше кращого акумульованого ефекту збереження тепла і рівномірного його розподілу, а також виникненню негативного заряду. Це веде до кращої фіксації частин тіла, до розслаблення м'язів і підвищення медичних свідчень і лікувально-профілактичних ефектів способом фізіотерапевтичної дії. Тобто, зняття больового синдрому, запальних процесів, поліпшення венозного відтоку і мікроциркуляції та репаративних процесів. Джерело інформації: 1. А.св. FR 2523841, A61G7/04; опуб. 25.03.1982. 2. А.св. US 4599755, A61G7/00, А47С27/08; опуб. 15.07.1986. 3. А.св. US 4723328, А47С27/08; опуб. 09.02.1988. 4. А.св. US 4768250, А47С27/08; опуб. 06.09.1988. 5. А.св. JP 6343664 A, A61G7/05; опуб. 20.12.1994. 6. А.св. DE 4324508 А1; опуб. 26.01.1995. 7. А.св. WO 96/33641, А47С17/00; опуб. 24.04.1996. 8. А.св. JP 10225352 А; опуб. 25.08.1998. 9. А.св. JP 2000-325203 А; опуб. 28.11.2000. 10. А.св. JP 2002-142945 А; опуб. 21.05.2002. 11. А.св. RU 2006106151 А; опуб. 10.09.2007. 12. А.св. RU 2006106149 А; опуб. 10.09.2007. 13. А.св. US 2007/0113351 АІ, А47С27/10; опуб. 24.05.2007. 14. А.св. RU 2393752 С1, A47G9/10, А47С27/00, A61F5/37, A61G7/07; опуб. 10.07.2010. 15. А.св. RU 2223022 С1; опуб. 10.02.2004. 2 UA 105312 C2 5 16. А.св. RU 2261696 С1; опуб. 10.10.2005. 17. А.св. RU 26907 Ш; опуб. 10.01.2003. 18. A.cв. RU 2264776 С1; опуб. 27.11.2005. 19. А.св. JP 2005-261530 А; опуб. 29.09.2005. 20. А.св. JP 2002-142945 А; опуб. 21.05.2002. 21. А.св. JP 9023961 А; опуб. 28.01.1997. 22. А.св. RU 2355277 С2, A47G9/00, A61G7/07, A61F5/37; опуб. 20.05.2009. ФОРМУЛА ВИНАХОДУ 10 15 20 25 1. Ортопедичний пристрій, який містить з'єднані між собою два чохли з наповнювачем усередині, який відрізняється тим, що зовнішній чохол виконаний з шовковистої тканини, в якому поміщений внутрішній чохол, виконаний з прогумованої шовковистої тканини, в якому міститься наповнювач з суміші мікросклосфер з боросилікатного скла розмірами 40-90 мкм і мікросклосфер з натрієборосилікатного скла розмірами 10-170 мкм, які знаходяться в об'ємному співвідношенні 2:1-1:2. 2. Спосіб виготовлення ортопедичного пристрою, який включає виконання внутрішнього чохла і заповнення його наповнювачем, який відрізняється тим, що зовнішній чохол виготовляють з шовковистої тканини, в який поміщають внутрішній чохол, виконаний з прогумованої шовковистої тканини, яку розкроюють по заданих розмірах з двох однакових частин, між складеними двома частинами внутрішнього чохла вкладають лійку з термостійкого матеріалу, внутрішній чохол з лійкою вкладають під термопрес з прес-формою і проклеюють, у лійку засипають наповнювач з суміші мікросклосфер з боросилікатного скла розмірами 40-90 мкм і мікросклосфер з натрієборосилікатного скла розмірами 10-170 мкм, які знаходяться в об'ємному співвідношенні 2:1-1:2, виймають лійку, віджимають повітря і проклеюють відрізок шва, у якому знаходилась лійка. 3 UA 105312 C2 4 UA 105312 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
