Перкусійний пристрій

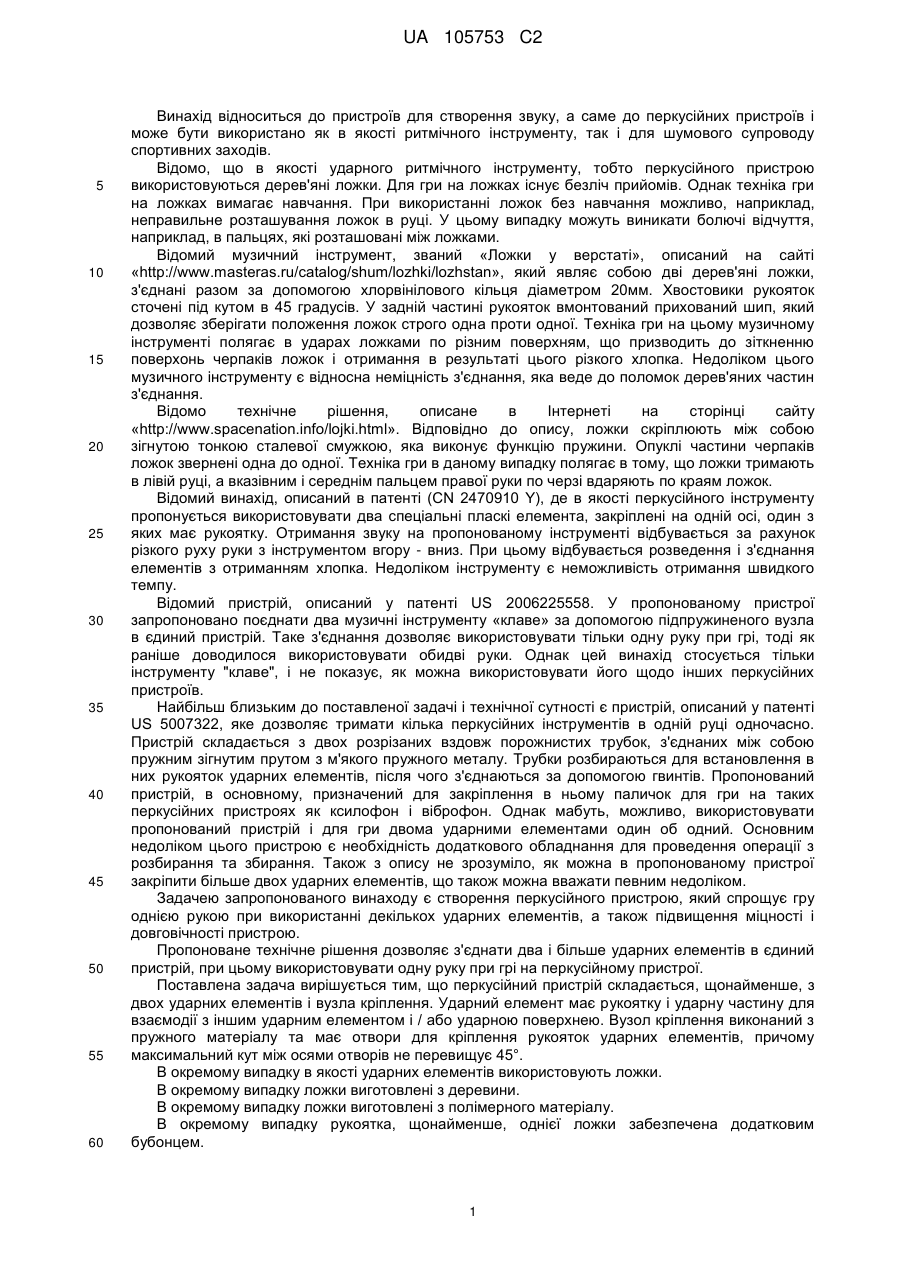

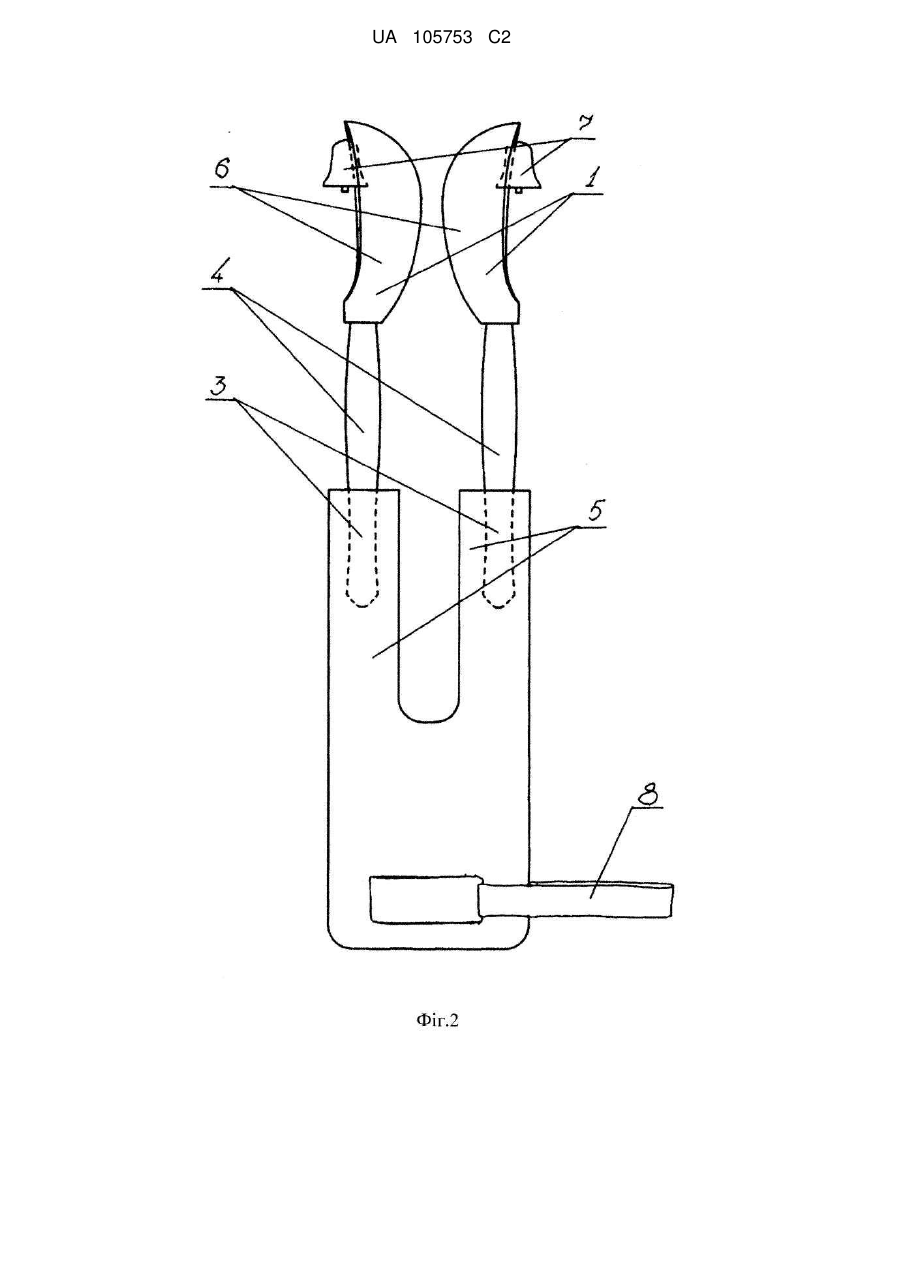

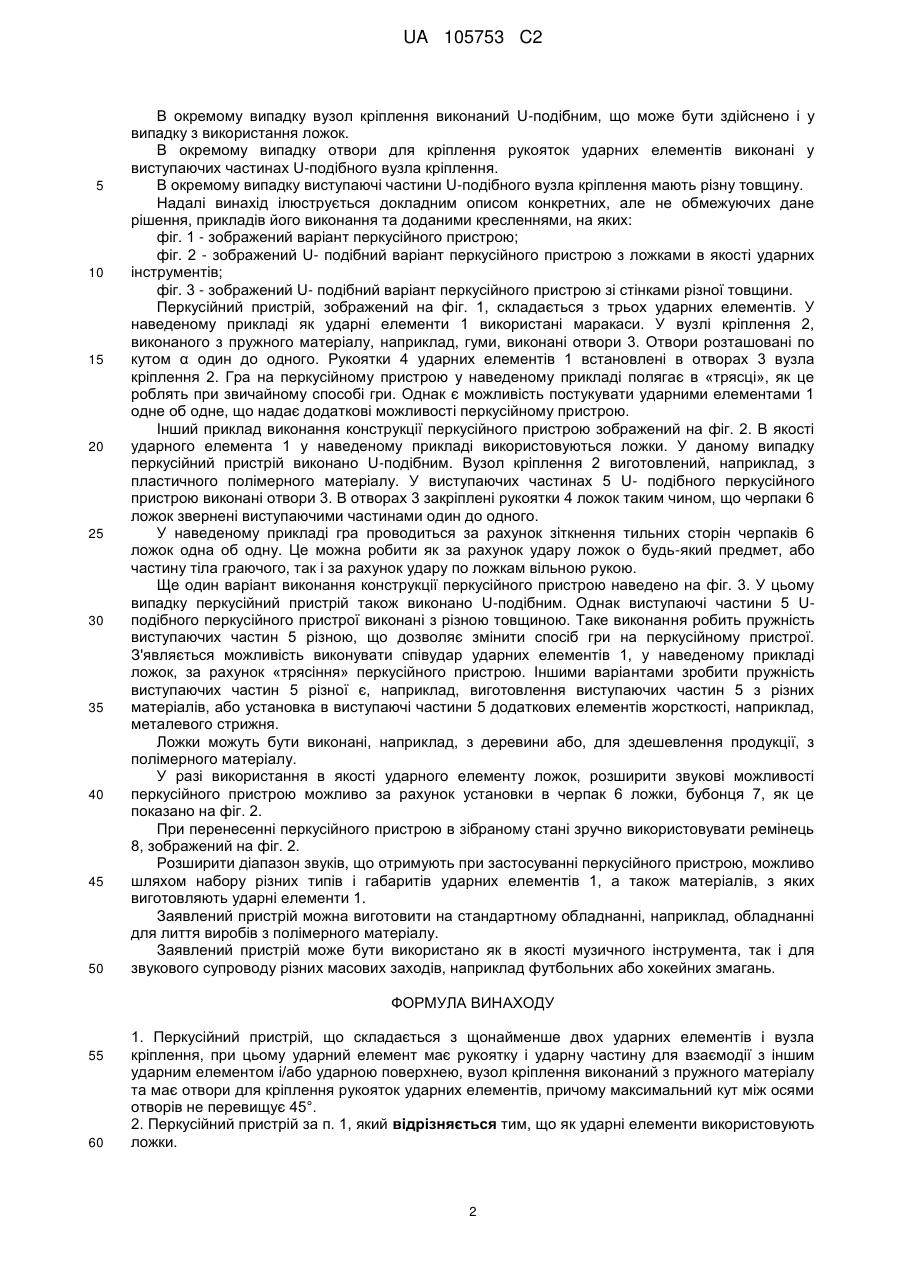

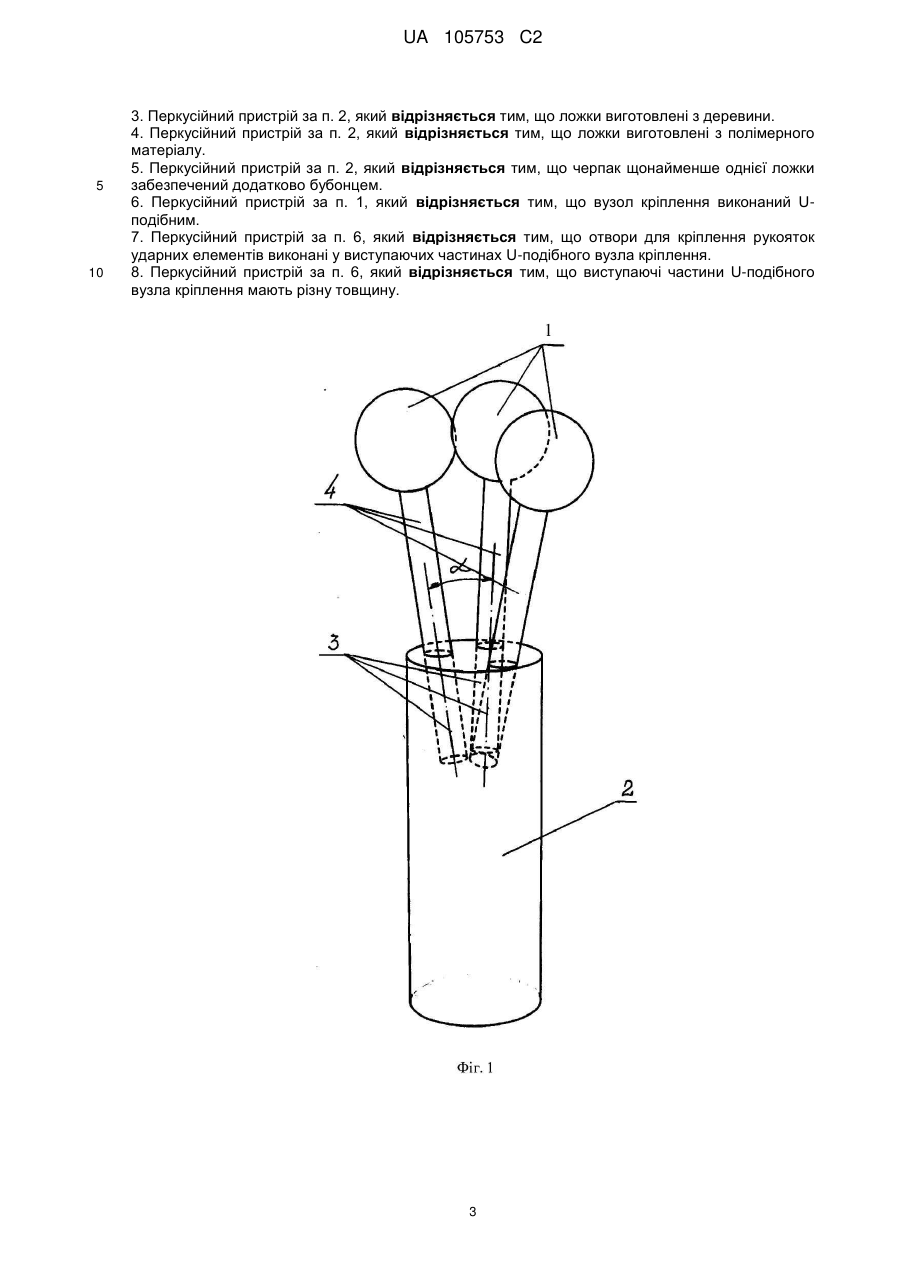

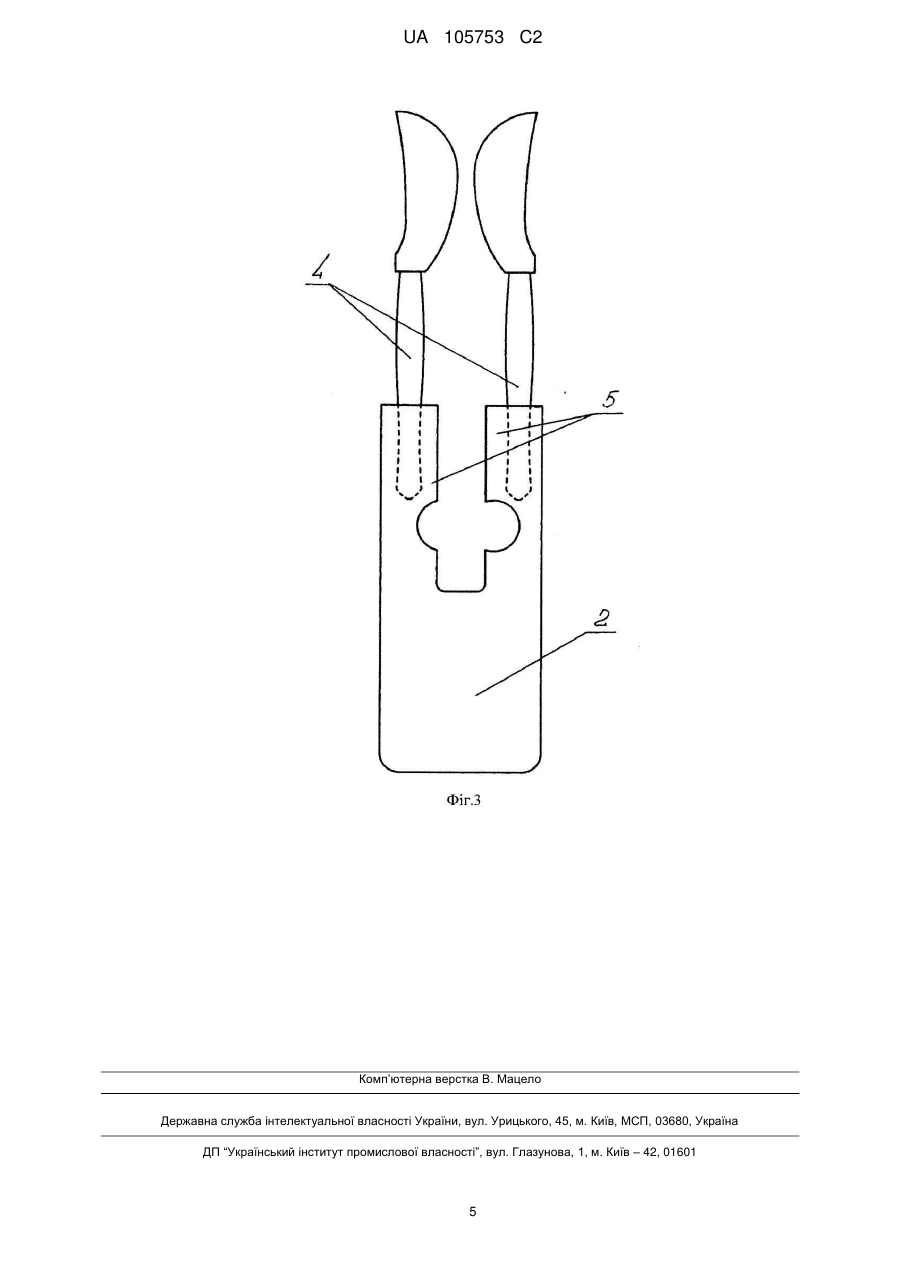

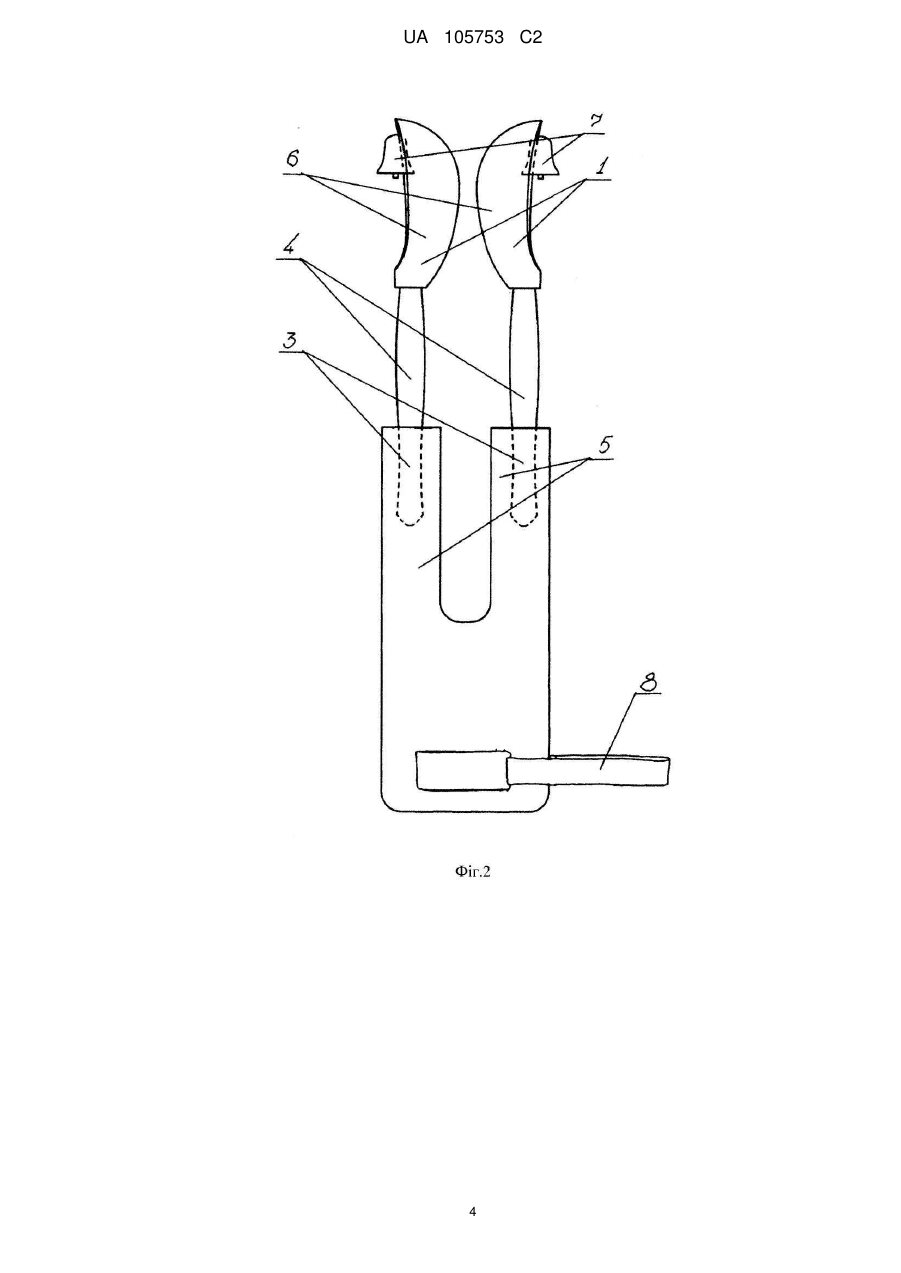

Реферат: Пристрій, що заявляється, належить до пристроїв для створення звуку, а саме до перкусійний пристроїв, і може бути використаний і як ритмічний інструмент, а також і для шумового супроводу спортивних заходів. Перкусійний пристрій складається з щонайменше двох ударних елементів 1 і вузла кріплення 2. Ударний елемент 1 має рукоятку 4 і ударну частину для взаємодії з іншим ударним елементом 1 та/або ударною поверхнею. Вузол кріплення 2 виконаний з пружного матеріалу та має отвори 3 для кріплення рукояток 4 ударних елементів 1, причому максимальний кут  між осями отворів не перевищує 45°. В окремому випадку як ударні елементи 1 можливе використання ложок. UA 105753 C2 (12) UA 105753 C2 UA 105753 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід відноситься до пристроїв для створення звуку, а саме до перкусійних пристроїв і може бути використано як в якості ритмічного інструменту, так і для шумового супроводу спортивних заходів. Відомо, що в якості ударного ритмічного інструменту, тобто перкусійного пристрою використовуються дерев'яні ложки. Для гри на ложках існує безліч прийомів. Однак техніка гри на ложках вимагає навчання. При використанні ложок без навчання можливо, наприклад, неправильне розташування ложок в руці. У цьому випадку можуть виникати болючі відчуття, наприклад, в пальцях, які розташовані між ложками. Відомий музичний інструмент, званий «Ложки у верстаті», описаний на сайті «http://www.masteras.ru/catalog/shum/lozhki/lozhstan», який являє собою дві дерев'яні ложки, з'єднані разом за допомогою хлорвінілового кільця діаметром 20мм. Хвостовики рукояток сточені під кутом в 45 градусів. У задній частині рукояток вмонтований прихований шип, який дозволяє зберігати положення ложок строго одна проти одної. Техніка гри на цьому музичному інструменті полягає в ударах ложками по різним поверхням, що призводить до зіткненню поверхонь черпаків ложок і отримання в результаті цього різкого хлопка. Недоліком цього музичного інструменту є відносна неміцність з'єднання, яка веде до поломок дерев'яних частин з'єднання. Відомо технічне рішення, описане в Інтернеті на сторінці сайту «http://www.spacenation.info/lojki.html». Відповідно до опису, ложки скріплюють між собою зігнутою тонкою сталевої смужкою, яка виконує функцію пружини. Опуклі частини черпаків ложок звернені одна до одної. Техніка гри в даному випадку полягає в тому, що ложки тримають в лівій руці, а вказівним і середнім пальцем правої руки по черзі вдаряють по краям ложок. Відомий винахід, описаний в патенті (CN 2470910 Υ), де в якості перкусійного інструменту пропонується використовувати два спеціальні пласкі елемента, закріплені на одній осі, один з яких має рукоятку. Отримання звуку на пропонованому інструменті відбувається за рахунок різкого руху руки з інструментом вгору - вниз. При цьому відбувається розведення і з'єднання елементів з отриманням хлопка. Недоліком інструменту є неможливість отримання швидкого темпу. Відомий пристрій, описаний у патенті US 2006225558. У пропонованому пристрої запропоновано поєднати два музичні інструменту «клаве» за допомогою підпружиненого вузла в єдиний пристрій. Таке з'єднання дозволяє використовувати тільки одну руку при грі, тоді як раніше доводилося використовувати обидві руки. Однак цей винахід стосується тільки інструменту "клаве", і не показує, як можна використовувати його щодо інших перкусійних пристроїв. Найбільш близьким до поставленої задачі і технічної сутності є пристрій, описаний у патенті US 5007322, яке дозволяє тримати кілька перкусійних інструментів в одній руці одночасно. Пристрій складається з двох розрізаних вздовж порожнистих трубок, з'єднаних між собою пружним зігнутим прутом з м'якого пружного металу. Трубки розбираються для встановлення в них рукояток ударних елементів, після чого з'єднаються за допомогою гвинтів. Пропонований пристрій, в основному, призначений для закріплення в ньому паличок для гри на таких перкусійних пристроях як ксилофон і віброфон. Однак мабуть, можливо, використовувати пропонований пристрій і для гри двома ударними елементами один об одний. Основним недоліком цього пристрою є необхідність додаткового обладнання для проведення операції з розбирання та збирання. Також з опису не зрозуміло, як можна в пропонованому пристрої закріпити більше двох ударних елементів, що також можна вважати певним недоліком. Задачею запропонованого винаходу є створення перкусійного пристрою, який спрощує гру однією рукою при використанні декількох ударних елементів, а також підвищення міцності і довговічності пристрою. Пропоноване технічне рішення дозволяє з'єднати два і більше ударних елементів в єдиний пристрій, при цьому використовувати одну руку при грі на перкусійному пристрої. Поставлена задача вирішується тим, що перкусійний пристрій складається, щонайменше, з двох ударних елементів і вузла кріплення. Ударний елемент має рукоятку і ударну частину для взаємодії з іншим ударним елементом і / або ударною поверхнею. Вузол кріплення виконаний з пружного матеріалу та має отвори для кріплення рукояток ударних елементів, причому максимальний кут між осями отворів не перевищує 45°. В окремому випадку в якості ударних елементів використовують ложки. В окремому випадку ложки виготовлені з деревини. В окремому випадку ложки виготовлені з полімерного матеріалу. В окремому випадку рукоятка, щонайменше, однієї ложки забезпечена додатковим бубонцем. 1 UA 105753 C2 5 10 15 20 25 30 35 40 45 50 В окремому випадку вузол кріплення виконаний U-подібним, що може бути здійснено і у випадку з використання ложок. В окремому випадку отвори для кріплення рукояток ударних елементів виконані у виступаючих частинах U-подібного вузла кріплення. В окремому випадку виступаючі частини U-подібного вузла кріплення мають різну товщину. Надалі винахід ілюструється докладним описом конкретних, але не обмежуючих дане рішення, прикладів його виконання та доданими кресленнями, на яких: фіг. 1 - зображений варіант перкусійного пристрою; фіг. 2 - зображений U- подібний варіант перкусійного пристрою з ложками в якості ударних інструментів; фіг. 3 - зображений U- подібний варіант перкусійного пристрою зі стінками різної товщини. Перкусійний пристрій, зображений на фіг. 1, складається з трьох ударних елементів. У наведеному прикладі як ударні елементи 1 використані маракаси. У вузлі кріплення 2, виконаного з пружного матеріалу, наприклад, гуми, виконані отвори 3. Отвори розташовані по кутом α один до одного. Рукоятки 4 ударних елементів 1 встановлені в отворах 3 вузла кріплення 2. Гра на перкусійному пристрою у наведеному прикладі полягає в «трясці», як це роблять при звичайному способі гри. Однак є можливість постукувати ударними елементами 1 одне об одне, що надає додаткові можливості перкусійному пристрою. Інший приклад виконання конструкції перкусійного пристрою зображений на фіг. 2. В якості ударного елемента 1 у наведеному прикладі використовуються ложки. У даному випадку перкусійний пристрій виконано U-подібним. Вузол кріплення 2 виготовлений, наприклад, з пластичного полімерного матеріалу. У виступаючих частинах 5 U- подібного перкусійного пристрою виконані отвори 3. В отворах 3 закріплені рукоятки 4 ложок таким чином, що черпаки 6 ложок звернені виступаючими частинами один до одного. У наведеному прикладі гра проводиться за рахунок зіткнення тильних сторін черпаків 6 ложок одна об одну. Це можна робити як за рахунок удару ложок о будь-який предмет, або частину тіла граючого, так і за рахунок удару по ложкам вільною рукою. Ще один варіант виконання конструкції перкусійного пристрою наведено на фіг. 3. У цьому випадку перкусійний пристрій також виконано U-подібним. Однак виступаючі частини 5 Uподібного перкусійного пристрої виконані з різною товщиною. Таке виконання робить пружність виступаючих частин 5 різною, що дозволяє змінити спосіб гри на перкусійному пристрої. З'являється можливість виконувати співудар ударних елементів 1, у наведеному прикладі ложок, за рахунок «трясіння» перкусійного пристрою. Іншими варіантами зробити пружність виступаючих частин 5 різної є, наприклад, виготовлення виступаючих частин 5 з різних матеріалів, або установка в виступаючі частини 5 додаткових елементів жорсткості, наприклад, металевого стрижня. Ложки можуть бути виконані, наприклад, з деревини або, для здешевлення продукції, з полімерного матеріалу. У разі використання в якості ударного елементу ложок, розширити звукові можливості перкусійного пристрою можливо за рахунок установки в черпак 6 ложки, бубонця 7, як це показано на фіг. 2. При перенесенні перкусійного пристрою в зібраному стані зручно використовувати ремінець 8, зображений на фіг. 2. Розширити діапазон звуків, що отримують при застосуванні перкусійного пристрою, можливо шляхом набору різних типів і габаритів ударних елементів 1, а також матеріалів, з яких виготовляють ударні елементи 1. Заявлений пристрій можна виготовити на стандартному обладнанні, наприклад, обладнанні для лиття виробів з полімерного матеріалу. Заявлений пристрій може бути використано як в якості музичного інструмента, так і для звукового супроводу різних масових заходів, наприклад футбольних або хокейних змагань. ФОРМУЛА ВИНАХОДУ 55 60 1. Перкусійний пристрій, що складається з щонайменше двох ударних елементів і вузла кріплення, при цьому ударний елемент має рукоятку і ударну частину для взаємодії з іншим ударним елементом і/або ударною поверхнею, вузол кріплення виконаний з пружного матеріалу та має отвори для кріплення рукояток ударних елементів, причому максимальний кут між осями отворів не перевищує 45°. 2. Перкусійний пристрій за п. 1, який відрізняється тим, що як ударні елементи використовують ложки. 2 UA 105753 C2 5 10 3. Перкусійний пристрій за п. 2, який відрізняється тим, що ложки виготовлені з деревини. 4. Перкусійний пристрій за п. 2, який відрізняється тим, що ложки виготовлені з полімерного матеріалу. 5. Перкусійний пристрій за п. 2, який відрізняється тим, що черпак щонайменше однієї ложки забезпечений додатково бубонцем. 6. Перкусійний пристрій за п. 1, який відрізняється тим, що вузол кріплення виконаний Uподібним. 7. Перкусійний пристрій за п. 6, який відрізняється тим, що отвори для кріплення рукояток ударних елементів виконані у виступаючих частинах U-подібного вузла кріплення. 8. Перкусійний пристрій за п. 6, який відрізняється тим, що виступаючі частини U-подібного вузла кріплення мають різну товщину. 3 UA 105753 C2 4 UA 105753 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
