Пристрій для скріплення полотна матеріалу

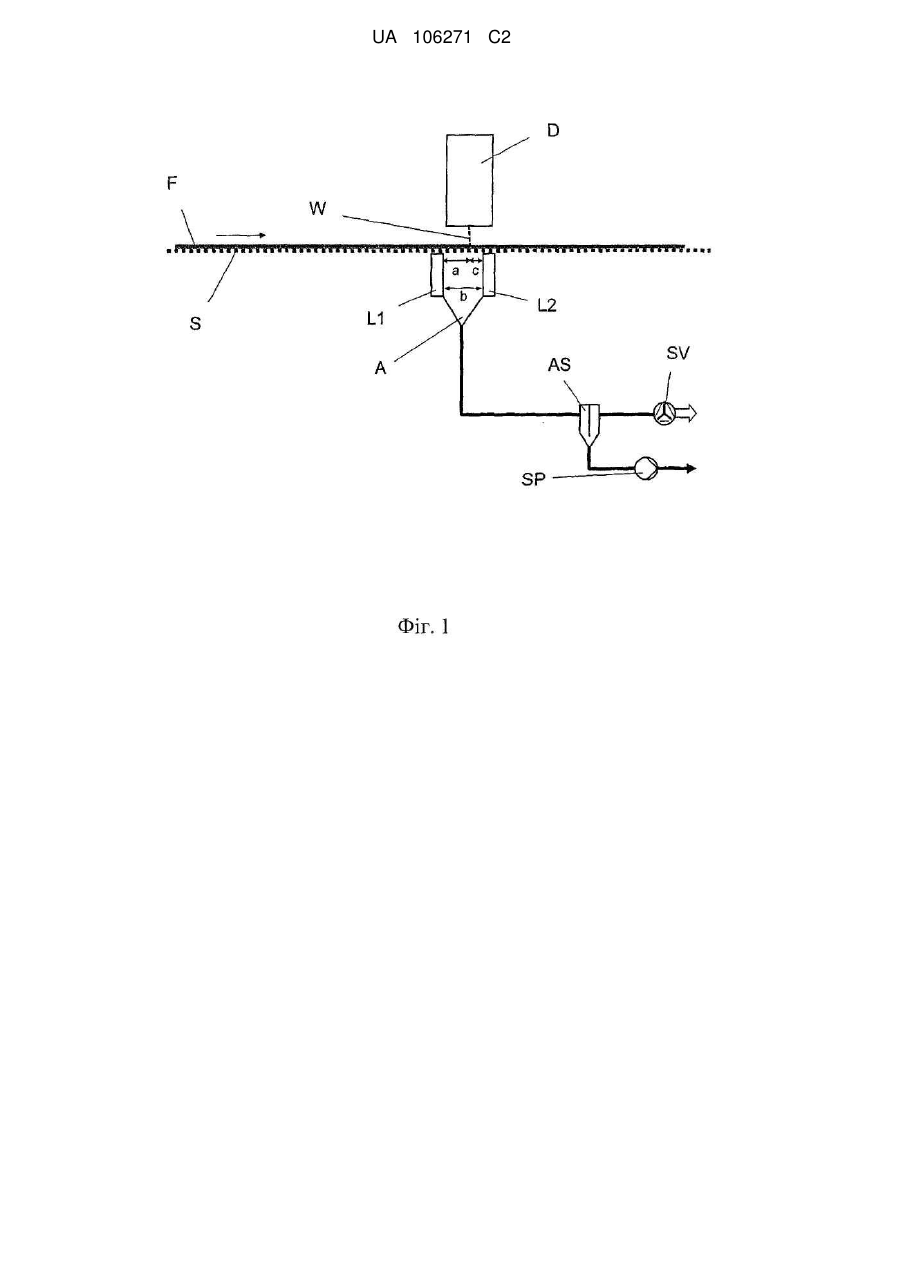

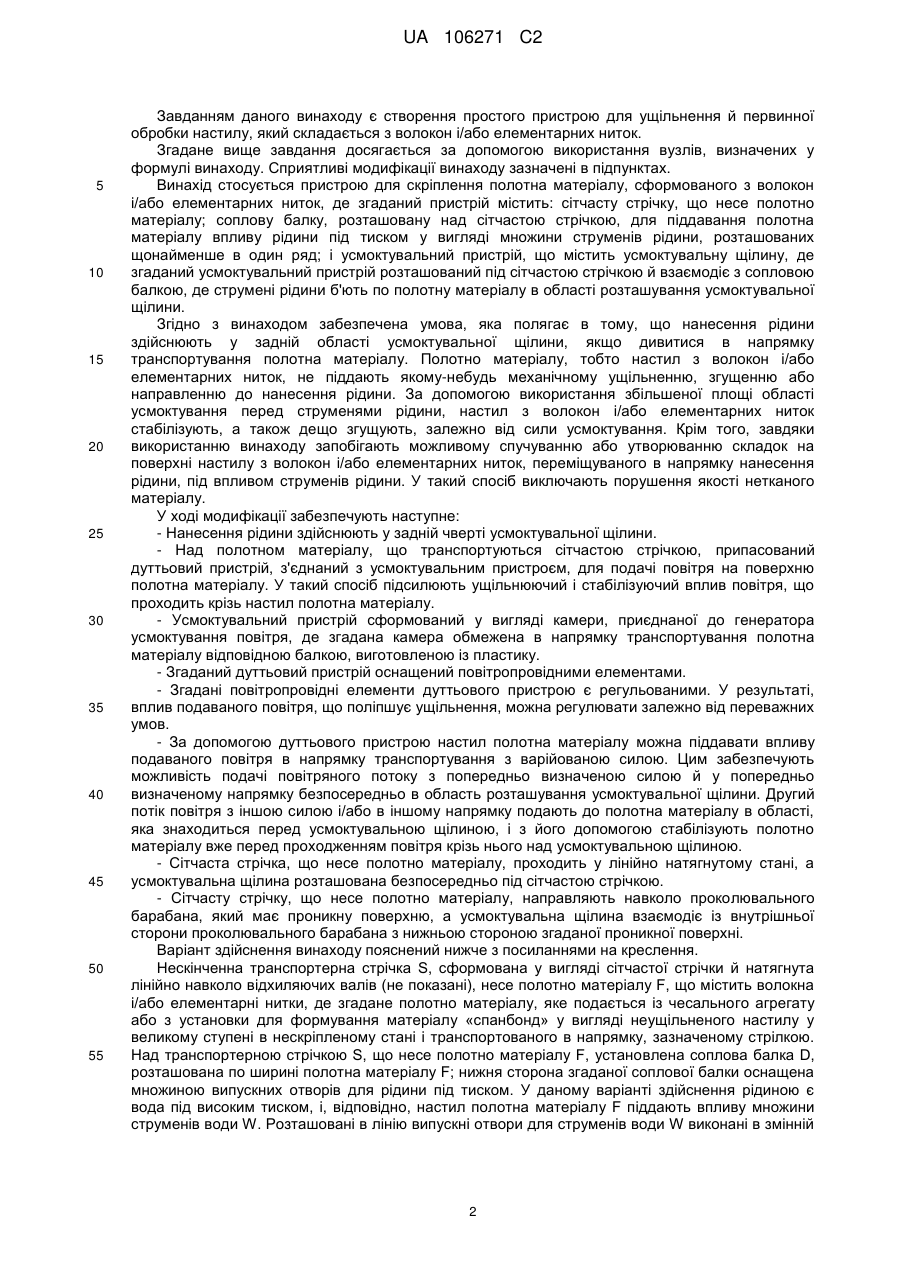

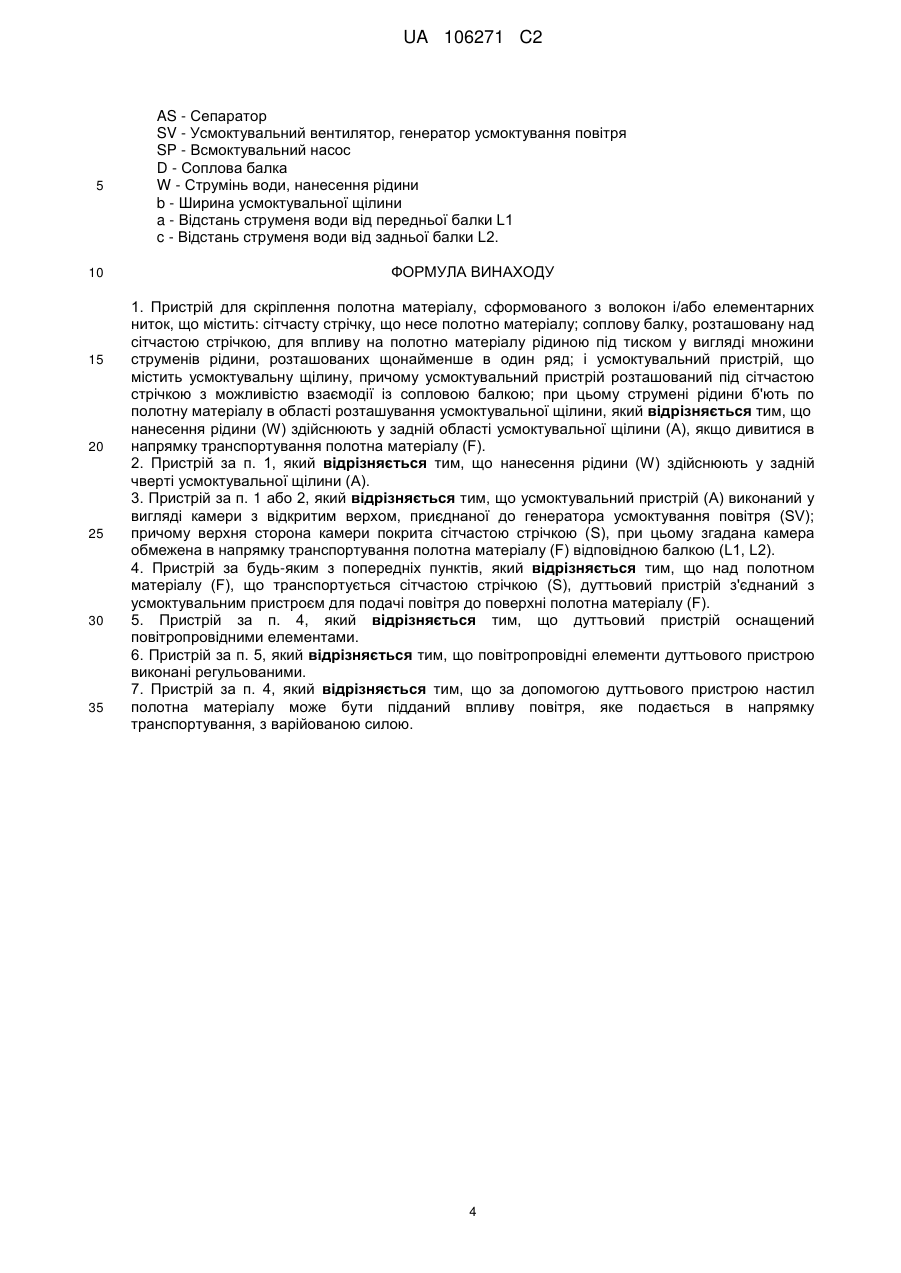

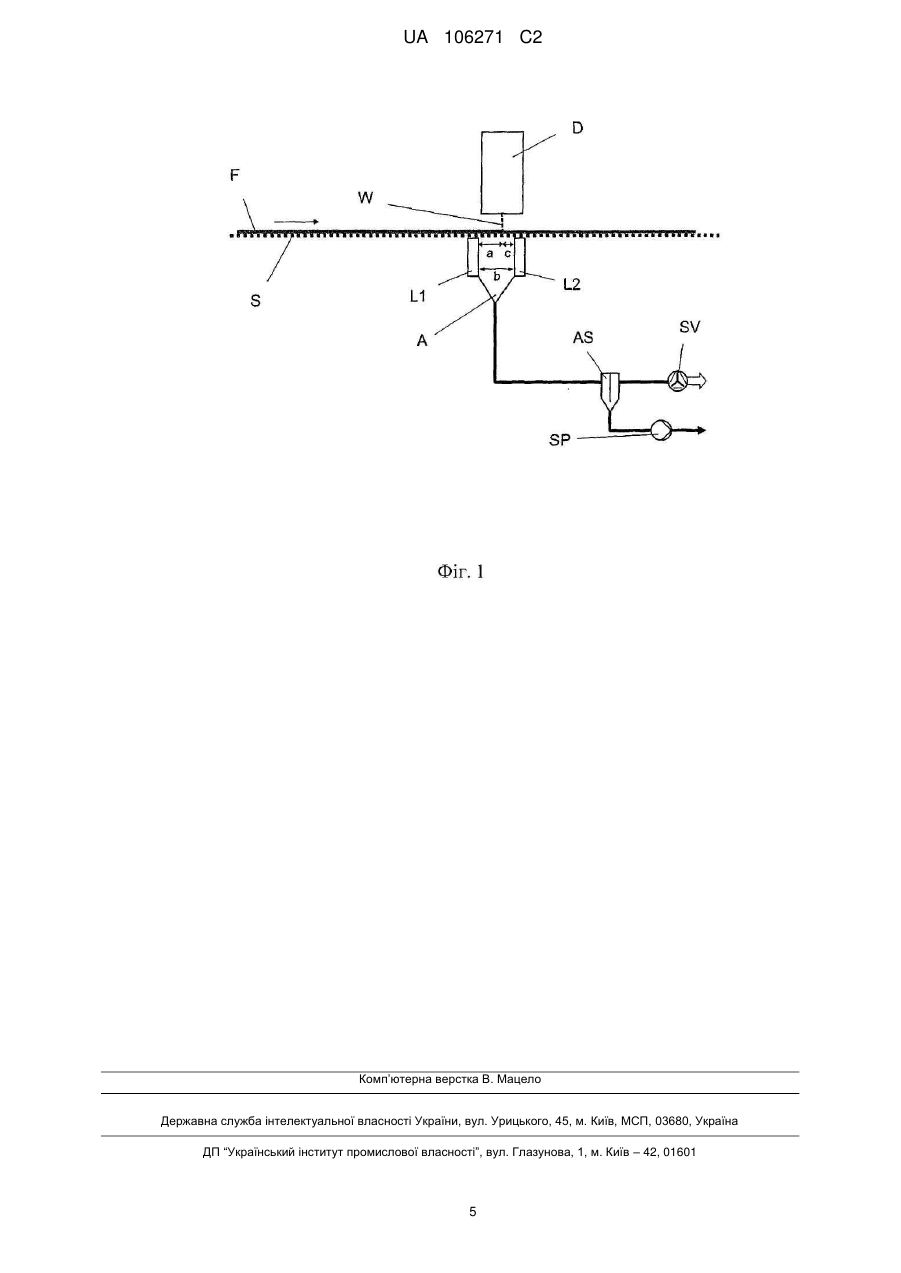

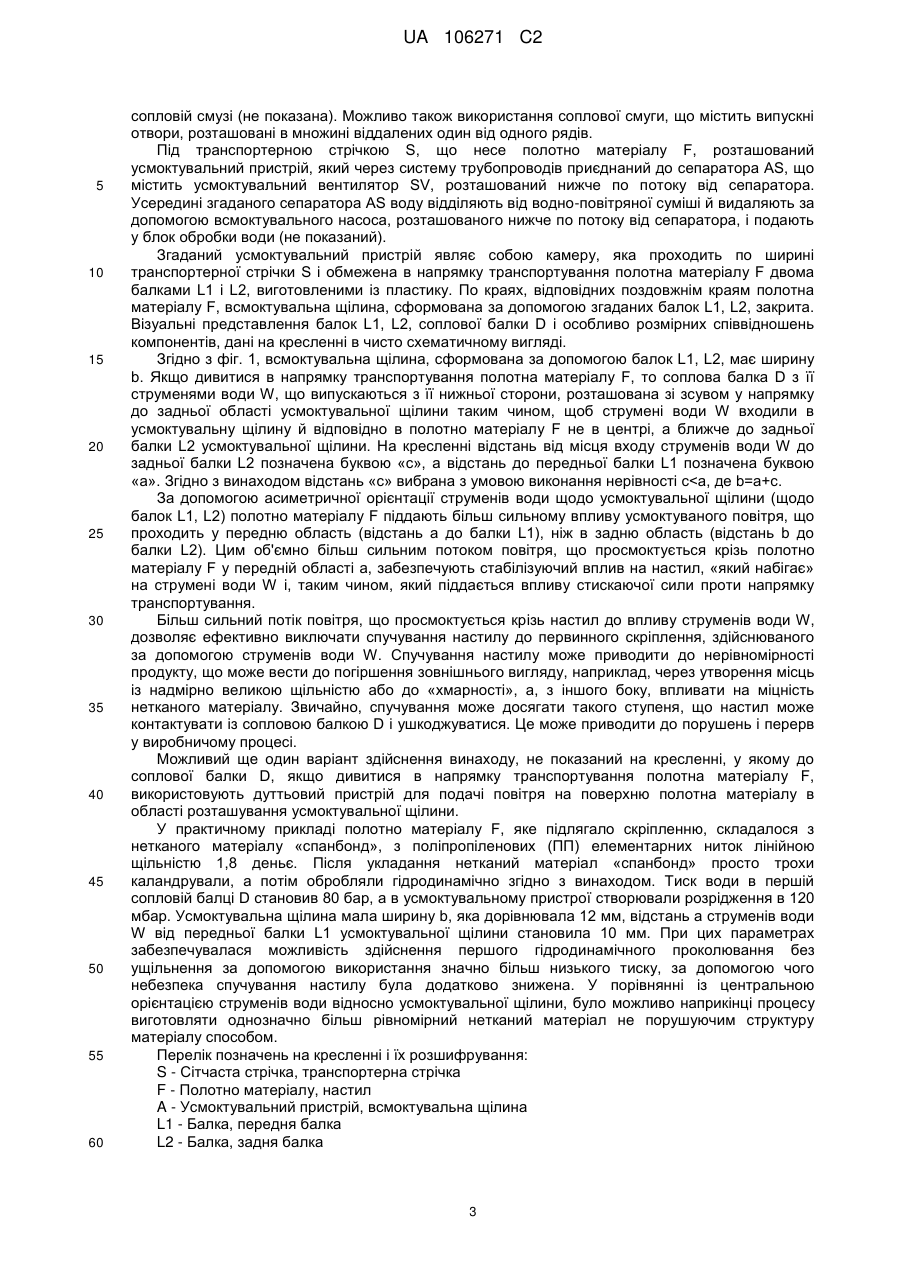

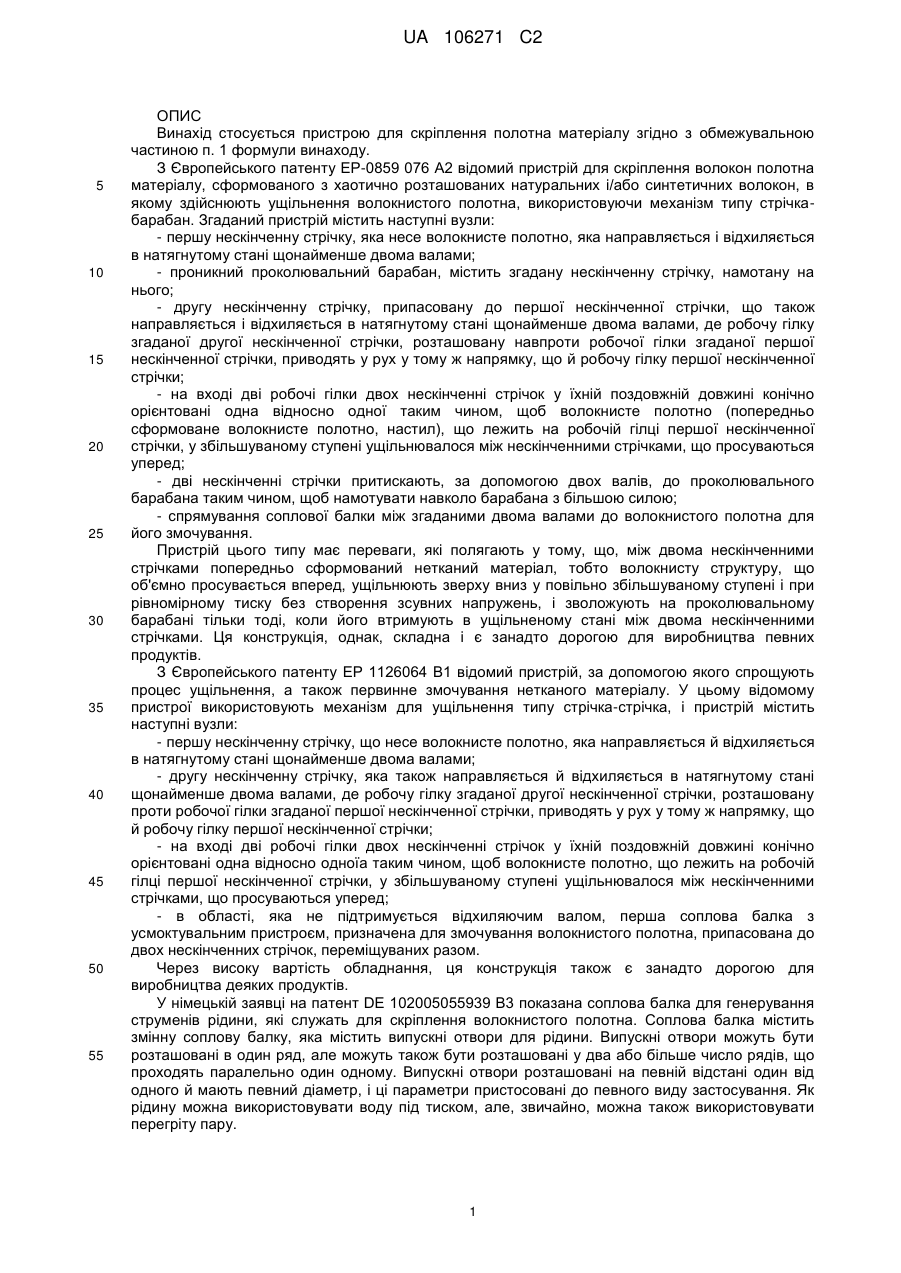

Реферат: Винахід стосується пристрою для скріплення полотна матеріалу (F), сформованого з волокон і/або елементарних ниток, де згаданий пристрій містить: сітчасту стрічку (S), що несе полотно матеріалу (F); соплову балку (D), розташовану над сітчастою стрічкою (S), для піддавання полотна матеріалу (F) впливу рідини під тиском у вигляді множини струменів рідини (W), розташованих щонайменше в один ряд; і усмоктувальний пристрій, розташований під сітчастою стрічкою (S), який взаємодіє із сопловою балкою (D) і містить усмоктувальну щілину (А). Винахід відрізняється тим, що струмені рідини (W) б'ють по полотну матеріалу (F) в області розташування усмоктувальної щілини (А). Згідно з винаходом нанесення рідини (W) здійснюють у задній секції усмоктувальної щілини (А), якщо дивитися в напрямку транспортування полотна матеріалу (F). UA 106271 C2 (12) UA 106271 C2 UA 106271 C2 5 10 15 20 25 30 35 40 45 50 55 ОПИС Винахід стосується пристрою для скріплення полотна матеріалу згідно з обмежувальною частиною п. 1 формули винаходу. З Європейського патенту EP-0859 076 А2 відомий пристрій для скріплення волокон полотна матеріалу, сформованого з хаотично розташованих натуральних і/або синтетичних волокон, в якому здійснюють ущільнення волокнистого полотна, використовуючи механізм типу стрічкабарабан. Згаданий пристрій містить наступні вузли: - першу нескінченну стрічку, яка несе волокнисте полотно, яка направляється і відхиляється в натягнутому стані щонайменше двома валами; - проникний проколювальний барабан, містить згадану нескінченну стрічку, намотану на нього; - другу нескінченну стрічку, припасовану до першої нескінченної стрічки, що також направляється і відхиляється в натягнутому стані щонайменше двома валами, де робочу гілку згаданої другої нескінченної стрічки, розташовану навпроти робочої гілки згаданої першої нескінченної стрічки, приводять у рух у тому ж напрямку, що й робочу гілку першої нескінченної стрічки; - на вході дві робочі гілки двох нескінченні стрічок у їхній поздовжній довжині конічно орієнтовані одна відносно одної таким чином, щоб волокнисте полотно (попередньо сформоване волокнисте полотно, настил), що лежить на робочій гілці першої нескінченної стрічки, у збільшуваному ступені ущільнювалося між нескінченними стрічками, що просуваються уперед; - дві нескінченні стрічки притискають, за допомогою двох валів, до проколювального барабана таким чином, щоб намотувати навколо барабана з більшою силою; - спрямування соплової балки між згаданими двома валами до волокнистого полотна для його змочування. Пристрій цього типу має переваги, які полягають у тому, що, між двома нескінченними стрічками попередньо сформований нетканий матеріал, тобто волокнисту структуру, що об'ємно просувається вперед, ущільнюють зверху вниз у повільно збільшуваному ступені і при рівномірному тиску без створення зсувних напружень, і зволожують на проколювальному барабані тільки тоді, коли його втримують в ущільненому стані між двома нескінченними стрічками. Ця конструкція, однак, складна і є занадто дорогою для виробництва певних продуктів. З Європейського патенту EP 1126064 B1 відомий пристрій, за допомогою якого спрощують процес ущільнення, а також первинне змочування нетканого матеріалу. У цьому відомому пристрої використовують механізм для ущільнення типу стрічка-стрічка, і пристрій містить наступні вузли: - першу нескінченну стрічку, що несе волокнисте полотно, яка направляється й відхиляється в натягнутому стані щонайменше двома валами; - другу нескінченну стрічку, яка також направляється й відхиляється в натягнутому стані щонайменше двома валами, де робочу гілку згаданої другої нескінченної стрічки, розташовану проти робочої гілки згаданої першої нескінченної стрічки, приводять у рух у тому ж напрямку, що й робочу гілку першої нескінченної стрічки; - на вході дві робочі гілки двох нескінченні стрічок у їхній поздовжній довжині конічно орієнтовані одна відносно одноїа таким чином, щоб волокнисте полотно, що лежить на робочій гілці першої нескінченної стрічки, у збільшуваному ступені ущільнювалося між нескінченними стрічками, що просуваються уперед; - в області, яка не підтримується відхиляючим валом, перша соплова балка з усмоктувальним пристроєм, призначена для змочування волокнистого полотна, припасована до двох нескінченних стрічок, переміщуваних разом. Через високу вартість обладнання, ця конструкція також є занадто дорогою для виробництва деяких продуктів. У німецькій заявці на патент DE 102005055939 B3 показана соплова балка для генерування струменів рідини, які служать для скріплення волокнистого полотна. Соплова балка містить змінну соплову балку, яка містить випускні отвори для рідини. Випускні отвори можуть бути розташовані в один ряд, але можуть також бути розташовані у два або більше число рядів, що проходять паралельно один одному. Випускні отвори розташовані на певній відстані один від одного й мають певний діаметр, і ці параметри пристосовані до певного виду застосування. Як рідину можна використовувати воду під тиском, але, звичайно, можна також використовувати перегріту пару. 1 UA 106271 C2 5 10 15 20 25 30 35 40 45 50 55 Завданням даного винаходу є створення простого пристрою для ущільнення й первинної обробки настилу, який складається з волокон і/або елементарних ниток. Згадане вище завдання досягається за допомогою використання вузлів, визначених у формулі винаходу. Сприятливі модифікації винаходу зазначені в підпунктах. Винахід стосується пристрою для скріплення полотна матеріалу, сформованого з волокон і/або елементарних ниток, де згаданий пристрій містить: сітчасту стрічку, що несе полотно матеріалу; соплову балку, розташовану над сітчастою стрічкою, для піддавання полотна матеріалу впливу рідини під тиском у вигляді множини струменів рідини, розташованих щонайменше в один ряд; і усмоктувальний пристрій, що містить усмоктувальну щілину, де згаданий усмоктувальний пристрій розташований під сітчастою стрічкою й взаємодіє з сопловою балкою, де струмені рідини б'ють по полотну матеріалу в області розташування усмоктувальної щілини. Згідно з винаходом забезпечена умова, яка полягає в тому, що нанесення рідини здійснюють у задній області усмоктувальної щілини, якщо дивитися в напрямку транспортування полотна матеріалу. Полотно матеріалу, тобто настил з волокон і/або елементарних ниток, не піддають якому-небудь механічному ущільненню, згущенню або направленню до нанесення рідини. За допомогою використання збільшеної площі області усмоктування перед струменями рідини, настил з волокон і/або елементарних ниток стабілізують, а також дещо згущують, залежно від сили усмоктування. Крім того, завдяки використанню винаходу запобігають можливому спучуванню або утворюванню складок на поверхні настилу з волокон і/або елементарних ниток, переміщуваного в напрямку нанесення рідини, під впливом струменів рідини. У такий спосіб виключають порушення якості нетканого матеріалу. У ході модифікації забезпечують наступне: - Нанесення рідини здійснюють у задній чверті усмоктувальної щілини. - Над полотном матеріалу, що транспортуються сітчастою стрічкою, припасований дуттьовий пристрій, з'єднаний з усмоктувальним пристроєм, для подачі повітря на поверхню полотна матеріалу. У такий спосіб підсилюють ущільнюючий і стабілізуючий вплив повітря, що проходить крізь настил полотна матеріалу. - Усмоктувальний пристрій сформований у вигляді камери, приєднаної до генератора усмоктування повітря, де згадана камера обмежена в напрямку транспортування полотна матеріалу відповідною балкою, виготовленою із пластику. - Згаданий дуттьовий пристрій оснащений повітропровідними елементами. - Згадані повітропровідні елементи дуттьового пристрою є регульованими. У результаті, вплив подаваного повітря, що поліпшує ущільнення, можна регулювати залежно від переважних умов. - За допомогою дуттьового пристрою настил полотна матеріалу можна піддавати впливу подаваного повітря в напрямку транспортування з варійованою силою. Цим забезпечують можливість подачі повітряного потоку з попередньо визначеною силою й у попередньо визначеному напрямку безпосередньо в область розташування усмоктувальної щілини. Другий потік повітря з іншою силою і/або в іншому напрямку подають до полотна матеріалу в області, яка знаходиться перед усмоктувальною щілиною, і з його допомогою стабілізують полотно матеріалу вже перед проходженням повітря крізь нього над усмоктувальною щілиною. - Сітчаста стрічка, що несе полотно матеріалу, проходить у лінійно натягнутому стані, а усмоктувальна щілина розташована безпосередньо під сітчастою стрічкою. - Сітчасту стрічку, що несе полотно матеріалу, направляють навколо проколювального барабана, який має проникну поверхню, а усмоктувальна щілина взаємодіє із внутрішньої сторони проколювального барабана з нижньою стороною згаданої проникної поверхні. Варіант здійснення винаходу пояснений нижче з посиланнями на креслення. Нескінченна транспортерна стрічка S, сформована у вигляді сітчастої стрічки й натягнута лінійно навколо відхиляючих валів (не показані), несе полотно матеріалу F, що містить волокна і/або елементарні нитки, де згадане полотно матеріалу, яке подається із чесального агрегату або з установки для формування матеріалу «спанбонд» у вигляді неущільненого настилу у великому ступені в нескріпленому стані і транспортованого в напрямку, зазначеному стрілкою. Над транспортерною стрічкою S, що несе полотно матеріалу F, установлена соплова балка D, розташована по ширині полотна матеріалу F; нижня сторона згаданої соплової балки оснащена множиною випускних отворів для рідини під тиском. У даному варіанті здійснення рідиною є вода під високим тиском, і, відповідно, настил полотна матеріалу F піддають впливу множини струменів води W. Розташовані в лінію випускні отвори для струменів води W виконані в змінній 2 UA 106271 C2 5 10 15 20 25 30 35 40 45 50 55 60 сопловій смузі (не показана). Можливо також використання соплової смуги, що містить випускні отвори, розташовані в множині віддалених один від одного рядів. Під транспортерною стрічкою S, що несе полотно матеріалу F, розташований усмоктувальний пристрій, який через систему трубопроводів приєднаний до сепаратора AS, що містить усмоктувальний вентилятор SV, розташований нижче по потоку від сепаратора. Усередині згаданого сепаратора AS воду відділяють від водно-повітряної суміші й видаляють за допомогою всмоктувального насоса, розташованого нижче по потоку від сепаратора, і подають у блок обробки води (не показаний). Згаданий усмоктувальний пристрій являє собою камеру, яка проходить по ширині транспортерної стрічки S і обмежена в напрямку транспортування полотна матеріалу F двома балками L1 і L2, виготовленими із пластику. По краях, відповідних поздовжнім краям полотна матеріалу F, всмоктувальна щілина, сформована за допомогою згаданих балок L1, L2, закрита. Візуальні представлення балок L1, L2, соплової балки D і особливо розмірних співвідношень компонентів, дані на кресленні в чисто схематичному вигляді. Згідно з фіг. 1, всмоктувальна щілина, сформована за допомогою балок L1, L2, має ширину b. Якщо дивитися в напрямку транспортування полотна матеріалу F, то соплова балка D з її струменями води W, що випускаються з її нижньої сторони, розташована зі зсувом у напрямку до задньої області усмоктувальної щілини таким чином, щоб струмені води W входили в усмоктувальну щілину й відповідно в полотно матеріалу F не в центрі, а ближче до задньої балки L2 усмоктувальної щілини. На кресленні відстань від місця входу струменів води W до задньої балки L2 позначена буквою «c», а відстань до передньої балки L1 позначена буквою «a». Згідно з винаходом відстань «c» вибрана з умовою виконання нерівності c
