Пристрій з подовженою зоною пресування для видалення рідини із рухомого полотна волокнистого матеріалу

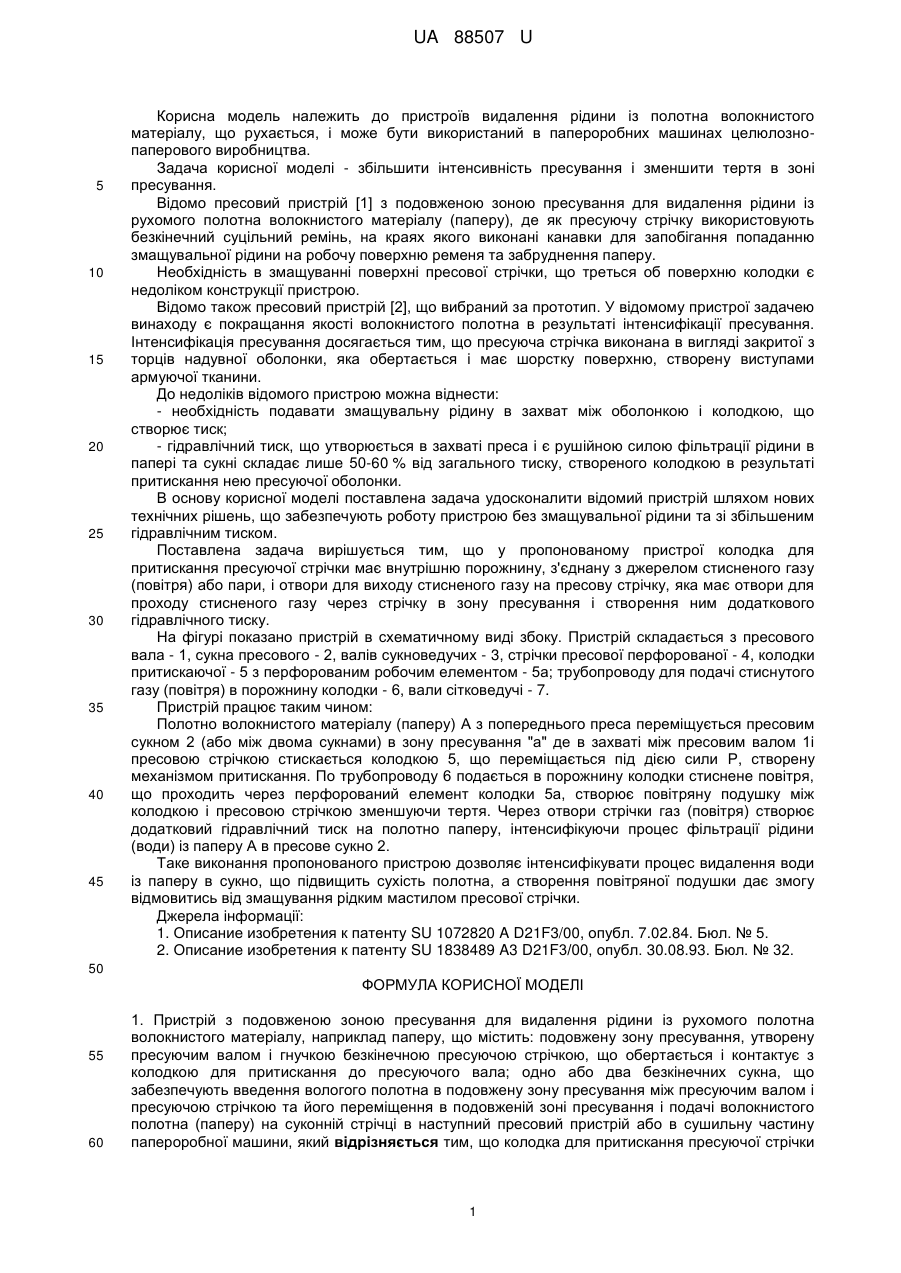

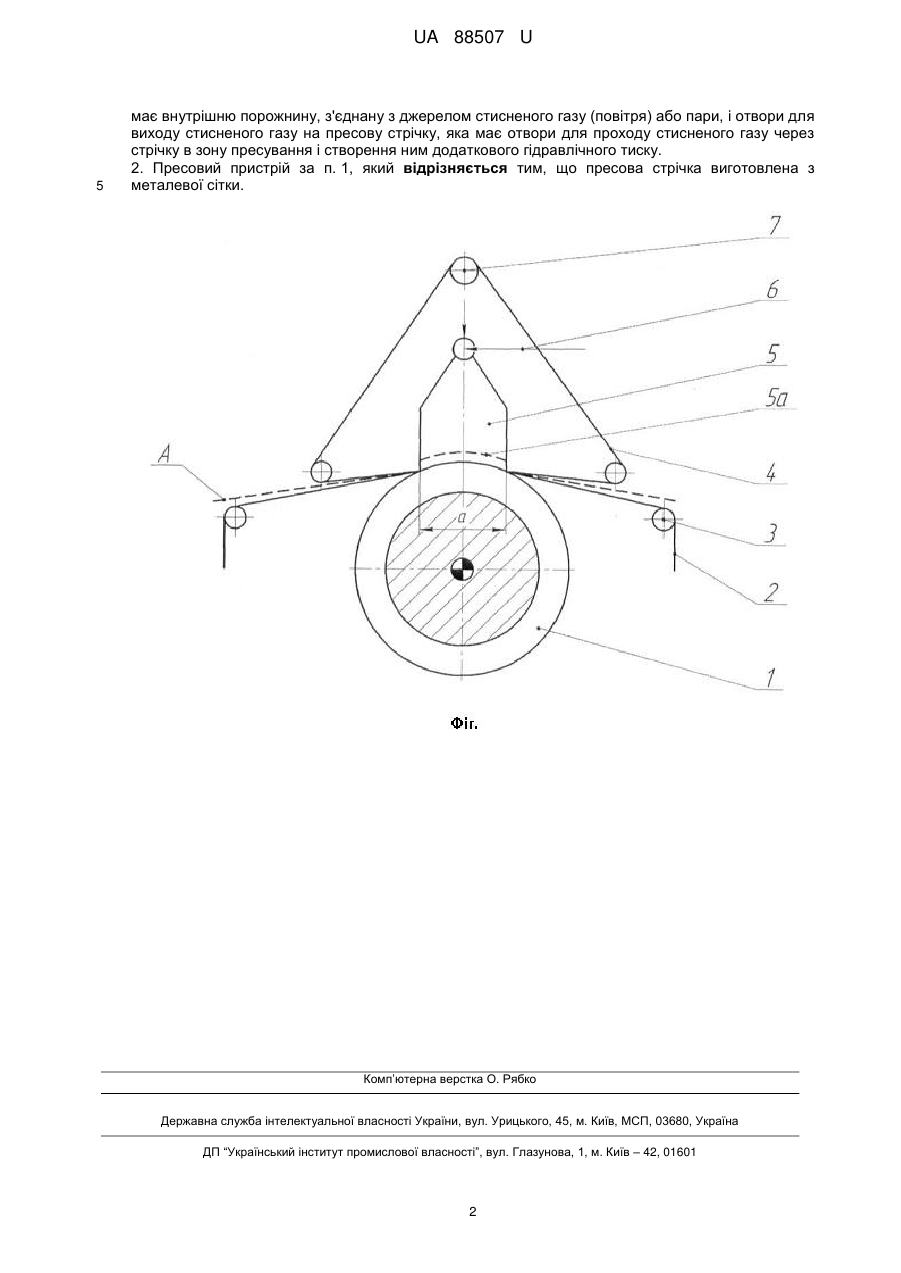

Реферат: Пристрій з подовженою зоною пресування для видалення рідини із рухомого полотна волокнистого матеріалу, наприклад паперу, містить подовжену зону пресування, утворену пресуючим валом і гнучкою безкінечною пресуючою стрічкою, що обертається і контактує з колодкою для притискання до пресуючого вала, одно або два безкінечних сукна, що забезпечують введення вологого полотна в подовжену зону пресування між пресуючим валом і пресуючою стрічкою та його переміщення в подовженій зоні пресування і подачі волокнистого полотна (паперу) на суконній стрічці в наступний пресовий пристрій або в сушильну частину папероробної машини. Колодка для притискання пресуючої стрічки має внутрішню порожнину, з'єднану з джерелом стисненого газу (повітря) або пари, і отвори для виходу стисненого газу на пресову стрічку, яка має отвори для проходу стисненого газу через стрічку в зону пресування і створення ним додаткового гідравлічного тиску. UA 88507 U (54) ПРИСТРІЙ З ПОДОВЖЕНОЮ ЗОНОЮ ПРЕСУВАННЯ ДЛЯ ВИДАЛЕННЯ РІДИНИ ІЗ РУХОМОГО ПОЛОТНА ВОЛОКНИСТОГО МАТЕРІАЛУ UA 88507 U UA 88507 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до пристроїв видалення рідини із полотна волокнистого матеріалу, що рухається, і може бути використаний в папероробних машинах целюлознопаперового виробництва. Задача корисної моделі - збільшити інтенсивність пресування і зменшити тертя в зоні пресування. Відомо пресовий пристрій [1] з подовженою зоною пресування для видалення рідини із рухомого полотна волокнистого матеріалу (паперу), де як пресуючу стрічку використовують безкінечний суцільний ремінь, на краях якого виконані канавки для запобігання попаданню змащувальної рідини на робочу поверхню ременя та забруднення паперу. Необхідність в змащуванні поверхні пресової стрічки, що треться об поверхню колодки є недоліком конструкції пристрою. Відомо також пресовий пристрій [2], що вибраний за прототип. У відомому пристрої задачею винаходу є покращання якості волокнистого полотна в результаті інтенсифікації пресування. Інтенсифікація пресування досягається тим, що пресуюча стрічка виконана в вигляді закритої з торців надувної оболонки, яка обертається і має шорстку поверхню, створену виступами армуючої тканини. До недоліків відомого пристрою можна віднести: - необхідність подавати змащувальну рідину в захват між оболонкою і колодкою, що створює тиск; - гідравлічний тиск, що утворюється в захваті преса і є рушійною силою фільтрації рідини в папері та сукні складає лише 50-60 % від загального тиску, створеного колодкою в результаті притискання нею пресуючої оболонки. В основу корисної моделі поставлена задача удосконалити відомий пристрій шляхом нових технічних рішень, що забезпечують роботу пристрою без змащувальної рідини та зі збільшеним гідравлічним тиском. Поставлена задача вирішується тим, що у пропонованому пристрої колодка для притискання пресуючої стрічки має внутрішню порожнину, з'єднану з джерелом стисненого газу (повітря) або пари, і отвори для виходу стисненого газу на пресову стрічку, яка має отвори для проходу стисненого газу через стрічку в зону пресування і створення ним додаткового гідравлічного тиску. На фігурі показано пристрій в схематичному виді збоку. Пристрій складається з пресового вала - 1, сукна пресового - 2, валів сукноведучих - 3, стрічки пресової перфорованої - 4, колодки притискаючої - 5 з перфорованим робочим елементом - 5а; трубопроводу для подачі стиснутого газу (повітря) в порожнину колодки - 6, вали сітковедучі - 7. Пристрій працює таким чином: Полотно волокнистого матеріалу (паперу) А з попереднього преса переміщується пресовим сукном 2 (або між двома сукнами) в зону пресування "а" де в захваті між пресовим валом 1і пресовою стрічкою стискається колодкою 5, що переміщається під дією сили Р, створену механізмом притискання. По трубопроводу 6 подається в порожнину колодки стиснене повітря, що проходить через перфорований елемент колодки 5а, створює повітряну подушку між колодкою і пресовою стрічкою зменшуючи тертя. Через отвори стрічки газ (повітря) створює додатковий гідравлічний тиск на полотно паперу, інтенсифікуючи процес фільтрації рідини (води) із паперу А в пресове сукно 2. Таке виконання пропонованого пристрою дозволяє інтенсифікувати процес видалення води із паперу в сукно, що підвищить сухість полотна, а створення повітряної подушки дає змогу відмовитись від змащування рідким мастилом пресової стрічки. Джерела інформації: 1. Описание изобретения к патенту SU 1072820 A D21F3/00, опубл. 7.02.84. Бюл. № 5. 2. Описание изобретения к патенту SU 1838489 A3 D21F3/00, опубл. 30.08.93. Бюл. № 32. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Пристрій з подовженою зоною пресування для видалення рідини із рухомого полотна волокнистого матеріалу, наприклад паперу, що містить: подовжену зону пресування, утворену пресуючим валом і гнучкою безкінечною пресуючою стрічкою, що обертається і контактує з колодкою для притискання до пресуючого вала; одно або два безкінечних сукна, що забезпечують введення вологого полотна в подовжену зону пресування між пресуючим валом і пресуючою стрічкою та його переміщення в подовженій зоні пресування і подачі волокнистого полотна (паперу) на суконній стрічці в наступний пресовий пристрій або в сушильну частину папероробної машини, який відрізняється тим, що колодка для притискання пресуючої стрічки 1 UA 88507 U 5 має внутрішню порожнину, з'єднану з джерелом стисненого газу (повітря) або пари, і отвори для виходу стисненого газу на пресову стрічку, яка має отвори для проходу стисненого газу через стрічку в зону пресування і створення ним додаткового гідравлічного тиску. 2. Пресовий пристрій за п. 1, який відрізняється тим, що пресова стрічка виготовлена з металевої сітки. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
