Пристрій відображення для формування квазітривимірних зображень об’єкта

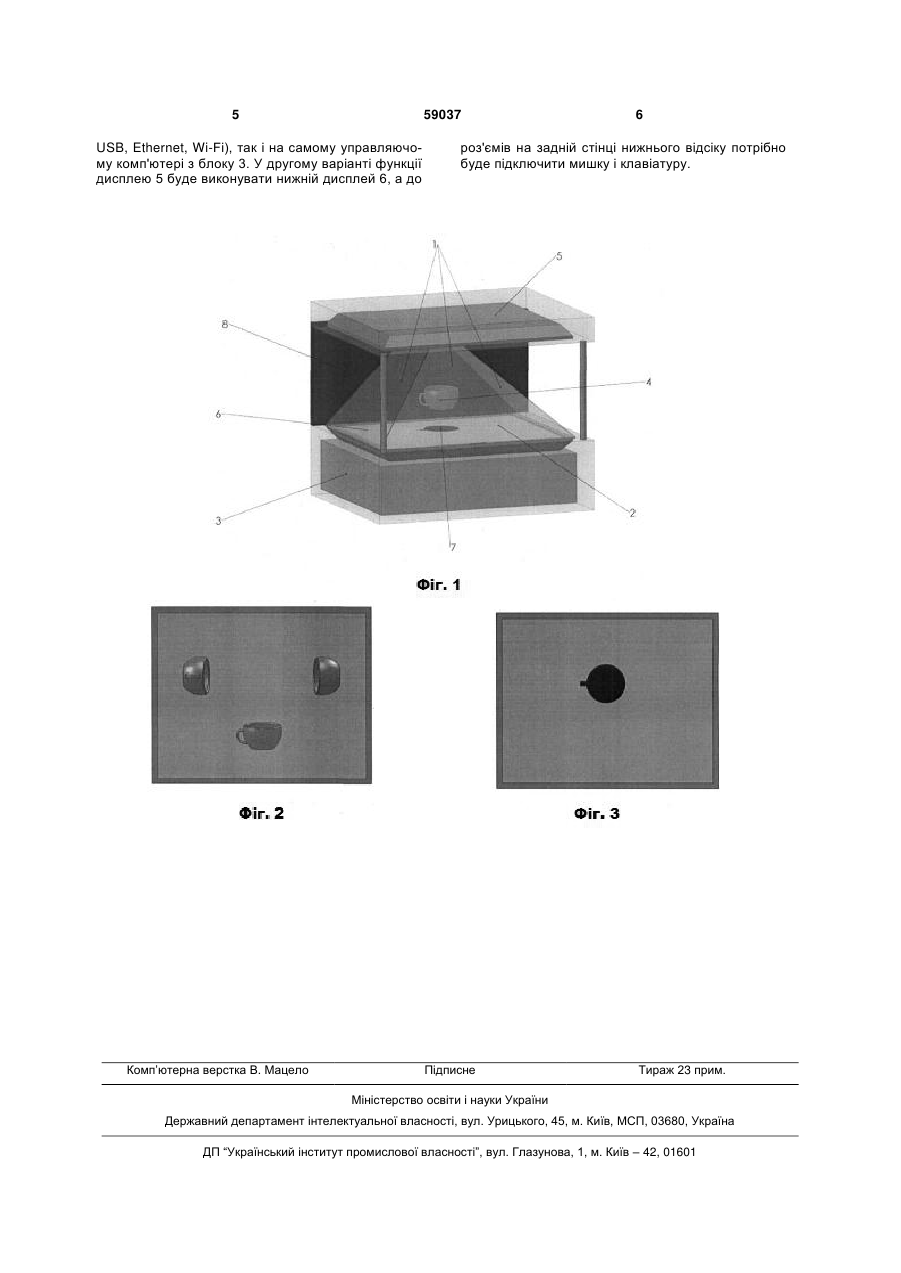

1. Пристрій відображення для формування квазітривимірних зображень об'єкта, що містить формувач, виконаний у вигляді правильної піраміди, яка включає напівпрозорі грані та основу, або її перерізів, а також блок формування, встановлений ззовні формувача, призначений для обробки зо 3 лей підключений до комп'ютера, забезпеченого відповідним програмним статком. Також особливістю пропонованого пристрою є і те, що у якості комп'ютера, призначеного для формування квазітіней об'єкта на дисплеї, площина екрана якого розташована у площині основи піраміди, використаний комп'ютер з блоку формування одного чи кількох двовимірних (плоских) зображень об'єкта, забезпечений двоканальною графічною платою. Пропонований пристрій дозволяє створити не лише об'ємне квазітривимірне зображення об'єкта, а і сформувати на площині основи піраміди зображення квазітіней об'єкта. Наявність квазітіней об'єкта справляє на потенційного споживача враження реальності представленого об'єкта, приваблює і концентрує на об'єкті увагу глядача, зокрема при створенні рухомого квазітривимірного зображення об'єкта. Зважаючи на сказане, пропонований пристрій є досить ефективним рекламним засобом, який забезпечує для потенційного споживача підвищення комерційної привабливості об'єкта (виробу), який рекламують. Окрім сказаного, компактна конструкція пристрою дозволяє використовувати його, практично, будь-де - у приміщенні, на майдані або у невеликому офісі. Суть конструкції запропонованого пристрою відображення для формування квазитривимірних зображень об'єкта пояснюється за допомогою схематичних креслень. На фіг. 1 показано загальний вигляд пропонованого пристрою; На фіг. 2 схематично показано процес формування двовимірних (плоских) зображень об'єкта; На фіг. 3 схематично показано процес формування зображення квазітіней об'єкта. Пропонований пристрій відображення для формування квазітривимірних зображень об'єкта містить формувач, призначений для формування квазітривимірного зображення об'єкта, виконаний у вигляді правильної піраміди, що включає напівпрозорі грані 1 та основу 2. Формувач може бути виконаний і у вигляді перерізаної правильної піраміди, що дозволить зменшити габарити пристрою. Пристрій забезпечений блоком 3 формування кількох двовимірних (плоских) зображень об'єкта 4. Блок 3 включає управляючий комп'ютер, забезпечений відповідним програмним статком та дисплей 5, встановлені ззовні формувача. Блок 3 призначений для формування і проеціювання через верхній дисплей 5 двовимірних (плоских) зображень об'єкта 4 на формувач та утворення у його внутрішньому об'ємі квазітривимірного зображення об'єкта 4. Пропонований пристрій забезпечений також пристосуванням для відображення квазітіней об'єкта у площині основи 2 піраміди. Пристосування для відображення квазітіней об'єкта 4 на площині основи 2 піраміди виконане у вигляді дисплею 6, площина екрана якого розташована у площині основи 2 піраміди, а дисплей 6 підключений до комп'ютера, забезпеченого відповідним програмним статком /не показано/. У якості такого комп'ютера може бути застосований той же комп'ютер, що входить до складу блоку 3. Таким комп'ютером може бути стандартний Intel-based комп'ютер під управлінням Microsoft Windows, забезпечений дво 59037 4 канальною графічною платою, форма й габарити якого визначаються виключно вимогами до дизайну пристрою в цілому. У якості верхнього 5 і нижнього 6 дисплеїв можуть бути використані стандартні комп'ютерні LCD монітори чи побутові плазмові панелі, що підтримують формат Full-HD (1080р). При цьому найбільш прийнятним є "плазмовий" варіант, оскільки на відмінність від LCD, вони мають кращу світимість і практично не створюють поляризаційних ефектів. Піраміда формувача для формування квазітривимірного зображення об'єкта складається з плоских прозорих (або частково прозорих) тонких (до 5мм) листів. У якості матеріалу для виготовлення граней піраміди може бути використане неорганічне скло чи органічне скло (полікарбонат). Матеріал для виготовлення граней піраміди підбирають так, щоб коефіцієнт відбиття світла (під кутом 45 градусів до нормалі площини) складав приблизно 25 %. Пристрій може бути забезпечений непрозорим фоном 8, площина якого є перпендикулярною до площини основи 2 піраміди. Пропонований пристрій відображення для формування квазітривимірних зображень об'єкта працює так. Управляючий комп'ютер з блоку 3 формує зображення трьох (чи більше, в залежності від кількості граней піраміди) квазітривимірних зображень об'єкта 4 - його проекцій і відображає їх на верхньому 5 дисплеї, а також зображення «віртуальної тіні» об'єкта 4 на нижньому 6 дисплеї (див.фіг.2, 3). Для цього в управляючому комп'ютері з блоку 3 встановлена двоканальна графічна плата відповідної якості. Контент для відображення розробляють у будь-якому стандартному графічному редакторі для роботи з 3й-об'єктами (3D MAX, Maya, SolidWorks та ін.) і виготовляють у вигляді відеороликів стандартних форматів, наприклад AVI, mpeg4. Для відтворення цих роликів використовують стандартні відео-плеєри, наприклад, MS Media Player. При цьому кожна з проекцій, що відображається на верхньому 5 дисплеї, відбивається від відповідної грані 1 піраміди, а сукупність цих проекцій створює віртуальне зображення "усередині" самої піраміди. При цьому деталі корпусу дисплея 5 і фон 8 проекцій обов'язково повинні мати чорний колір, щоб не створювати своїх відображень поблизу самого "віртуального об'єкту". Зображення «віртуальної тіні» залишається на площині екрана нижнього 6 дисплея і не відображається на гранях 1 піраміди. Форма тіні може змінюватись синхронно з формою і положенням «віртуального об’єкта», а також в залежності від положення, яскравості та кольору «віртуальних освітлювачів». Таким чином, пропонований пристрій відображення для формування квазітривимірних зображень об'єкта дозволив підвищити якість отриманого зображення за рахунок формування на основі 2 піраміди зображення тіні об'єкта 4. Підготовку контенту можна здійснювати як на зовнішньому комп'ютері (з наступним копіюванням на управляючий комп'ютер блоку 3 через порти 5 59037 USB, Ethernet, Wi-Fi), так і на самому управляючому комп'ютері з блоку 3. У другому варіанті функції дисплею 5 буде виконувати нижній дисплей 6, а до Комп’ютерна верстка В. Мацело 6 роз'ємів на задній стінці нижнього відсіку потрібно буде підключити мишку і клавіатуру. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
