Установка для термічного обеззаражування зерна

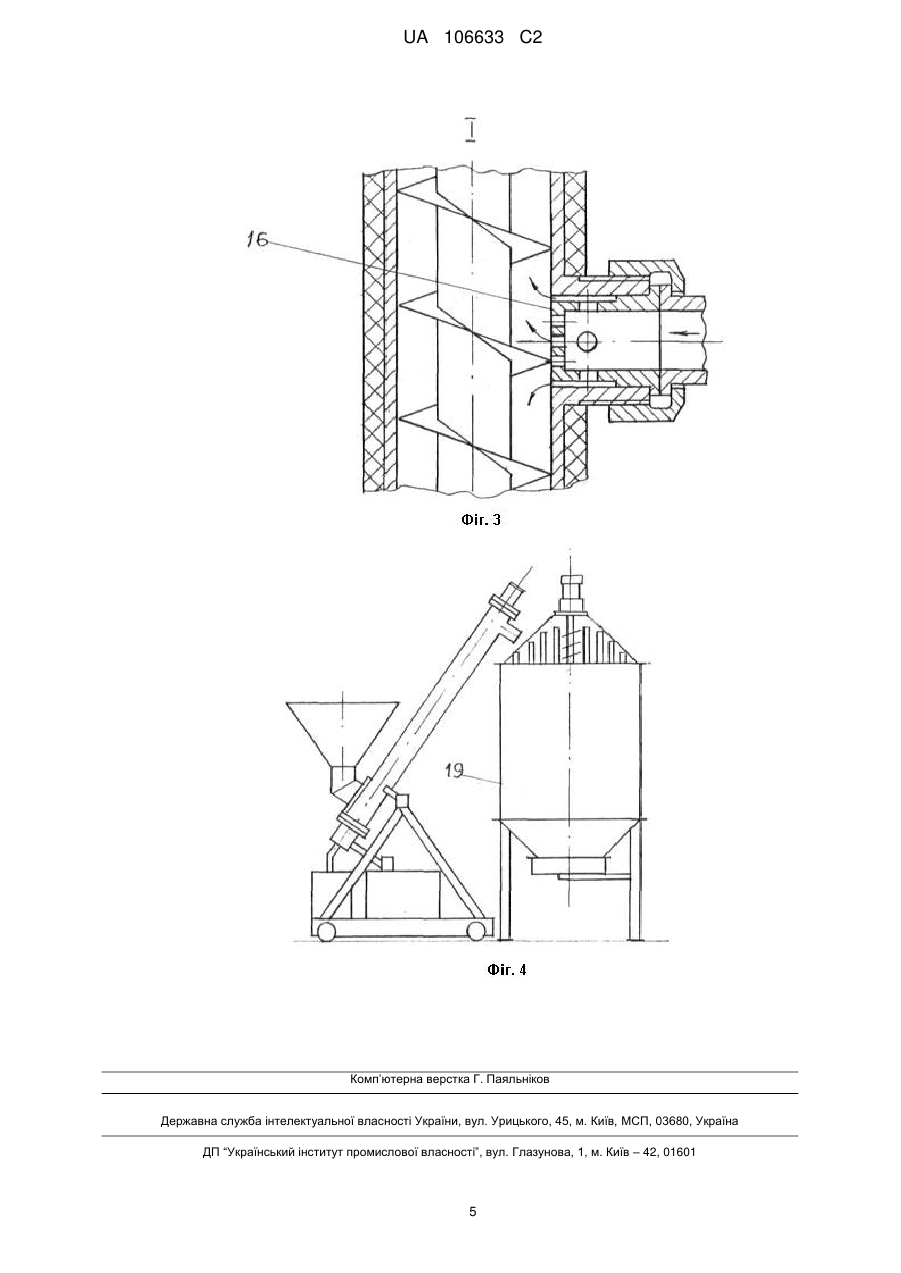

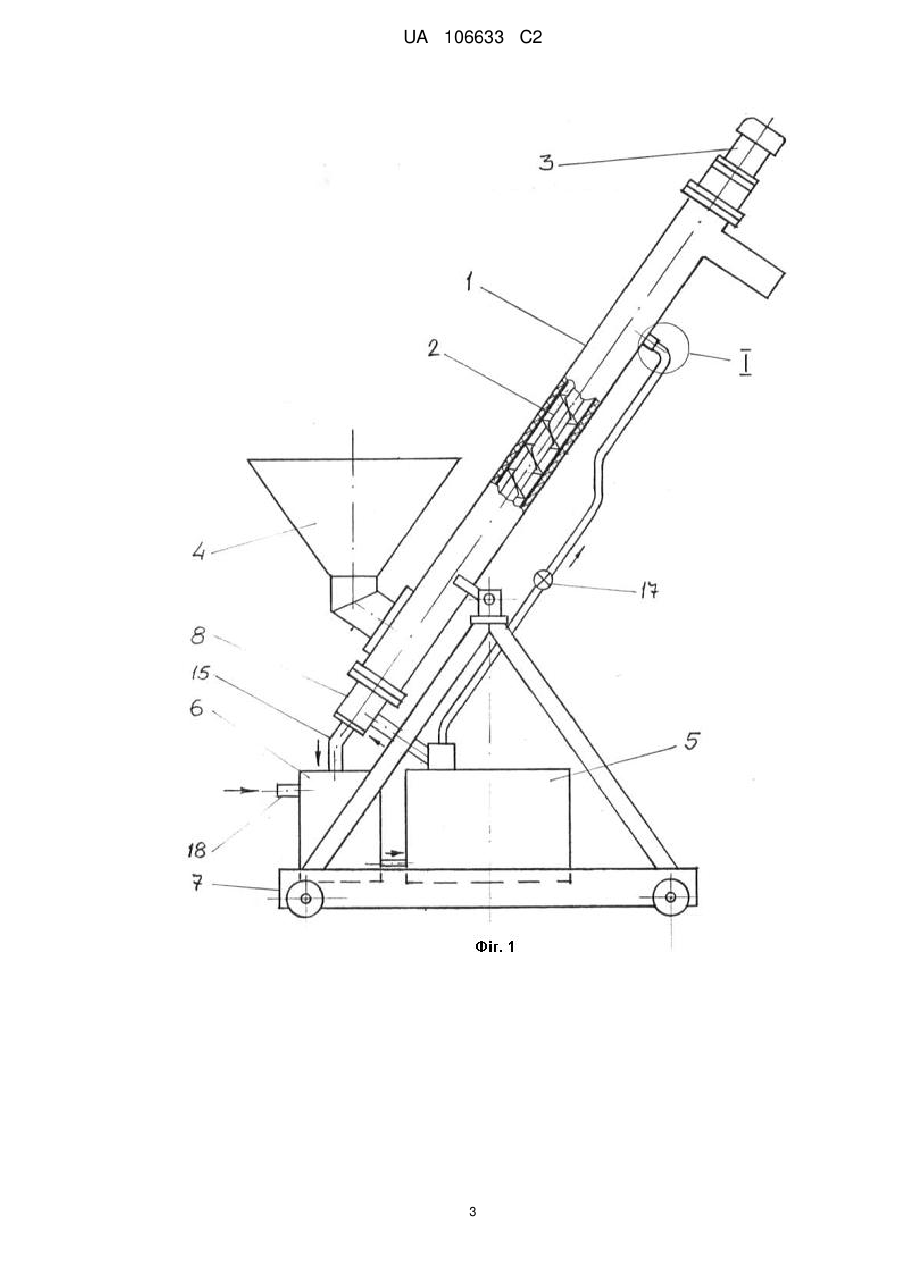

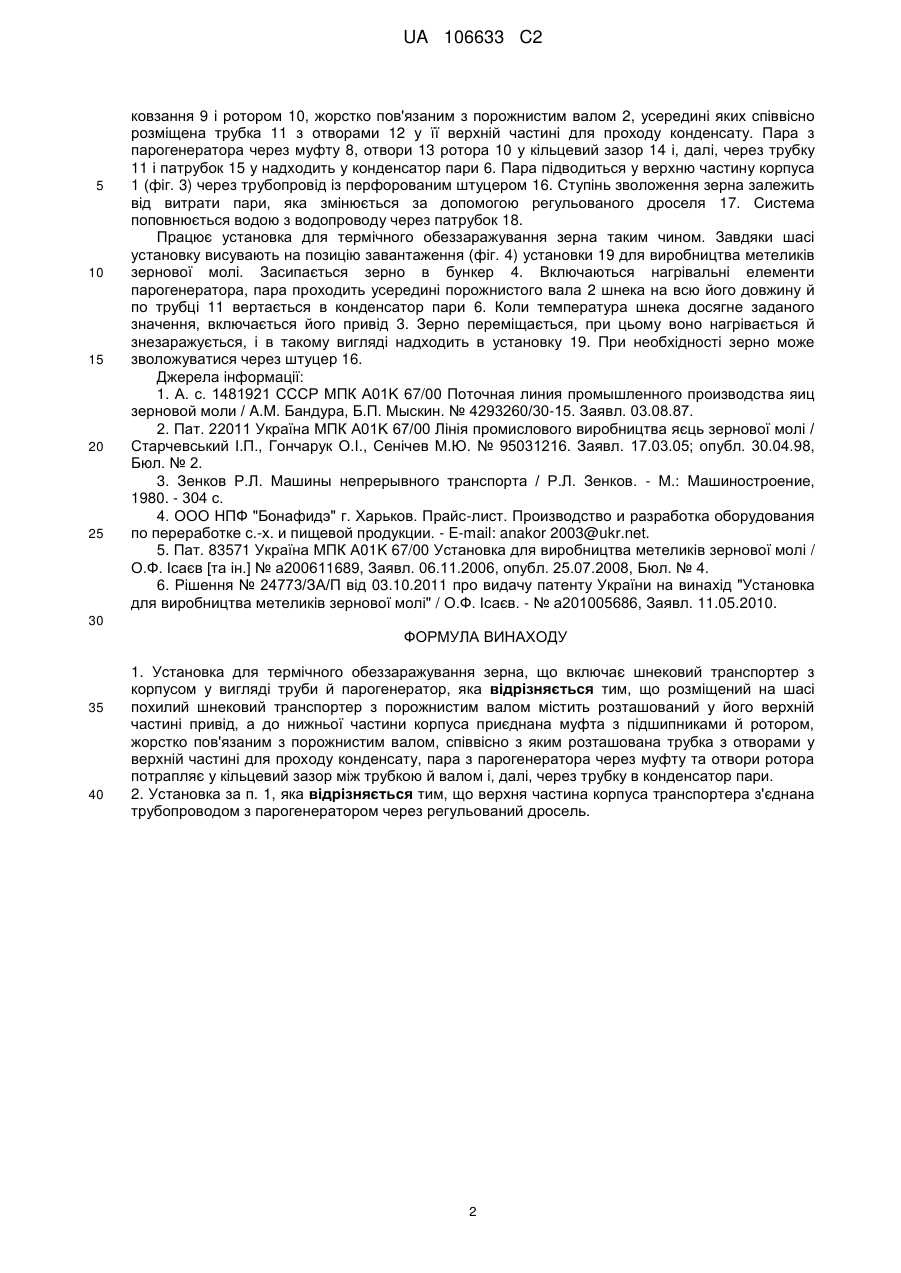

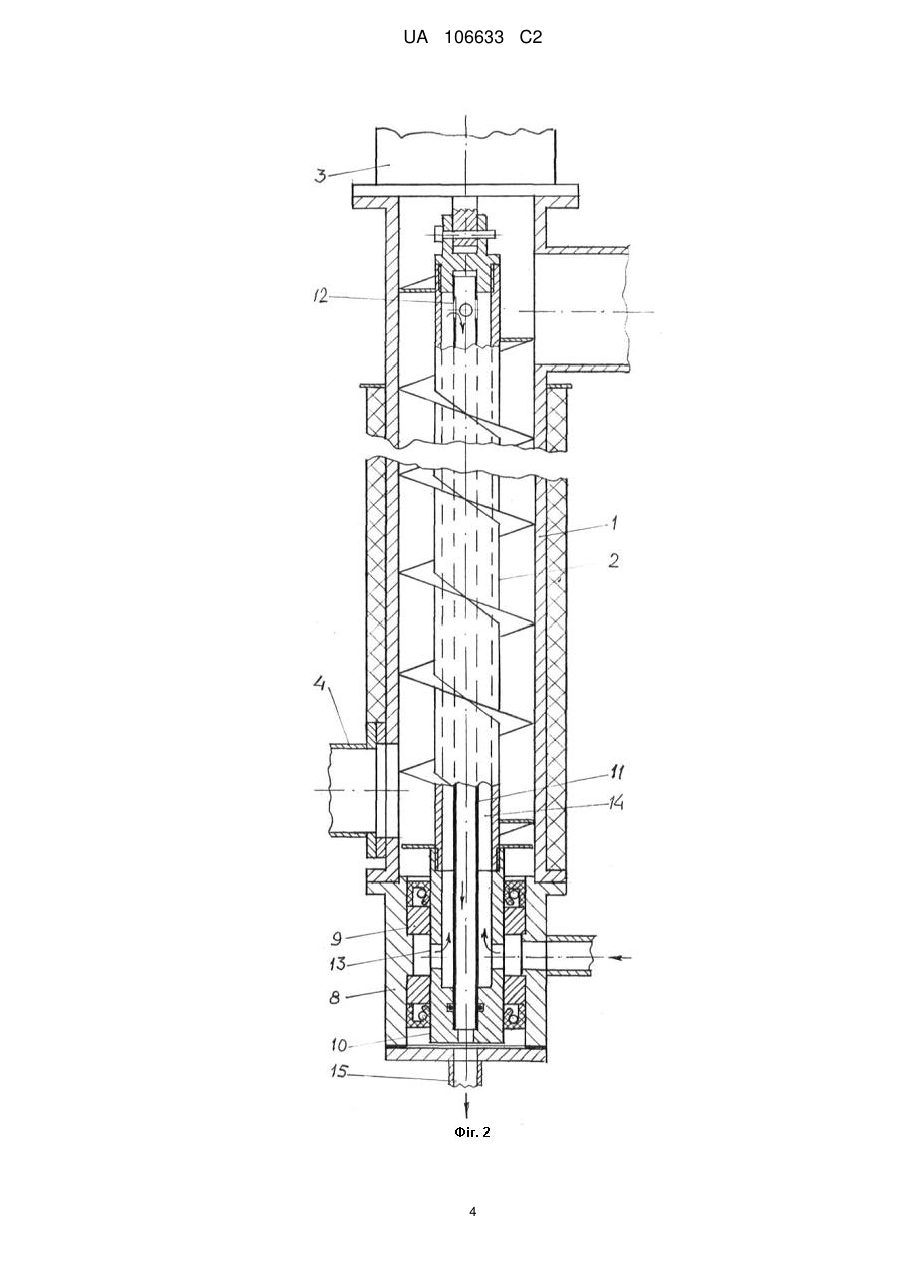

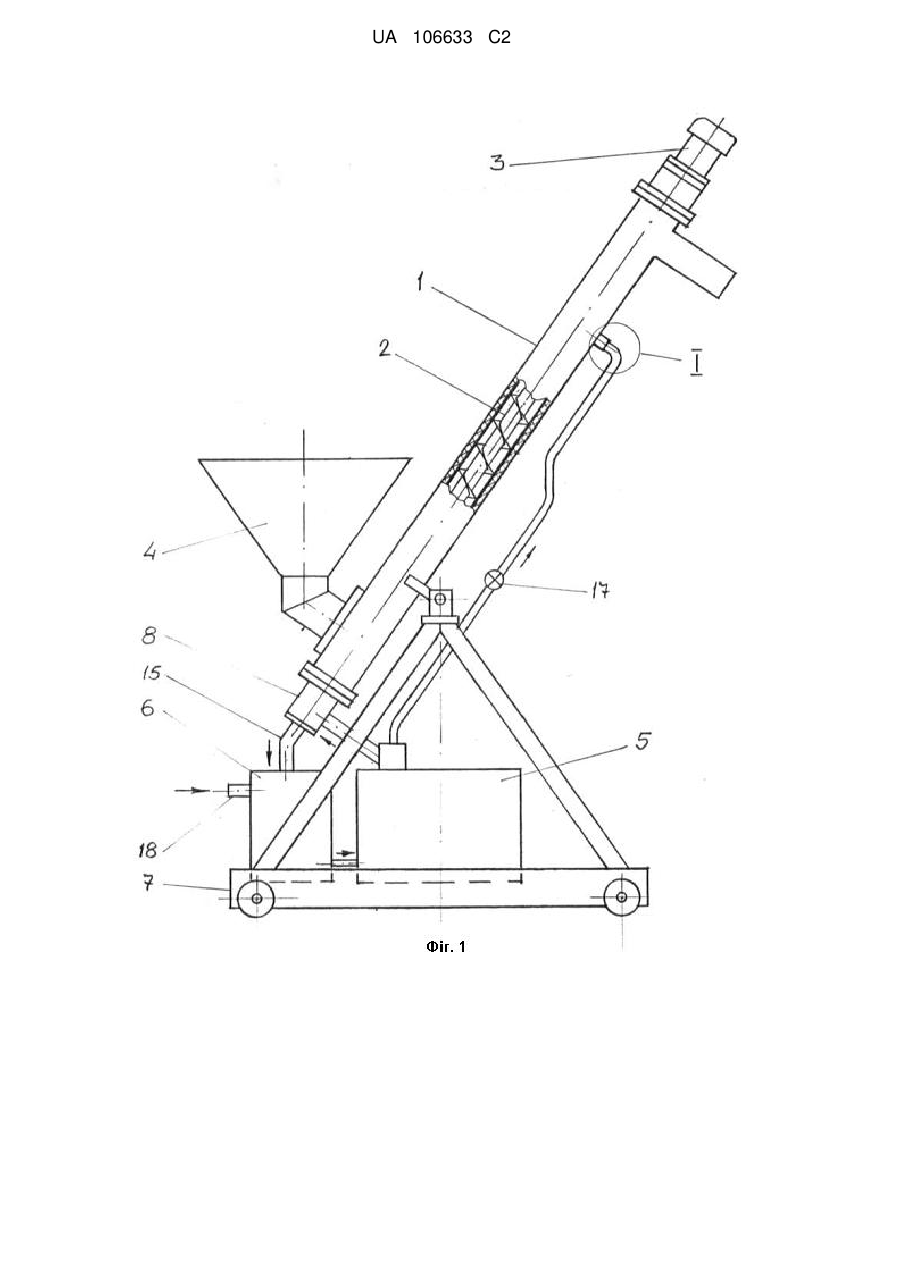

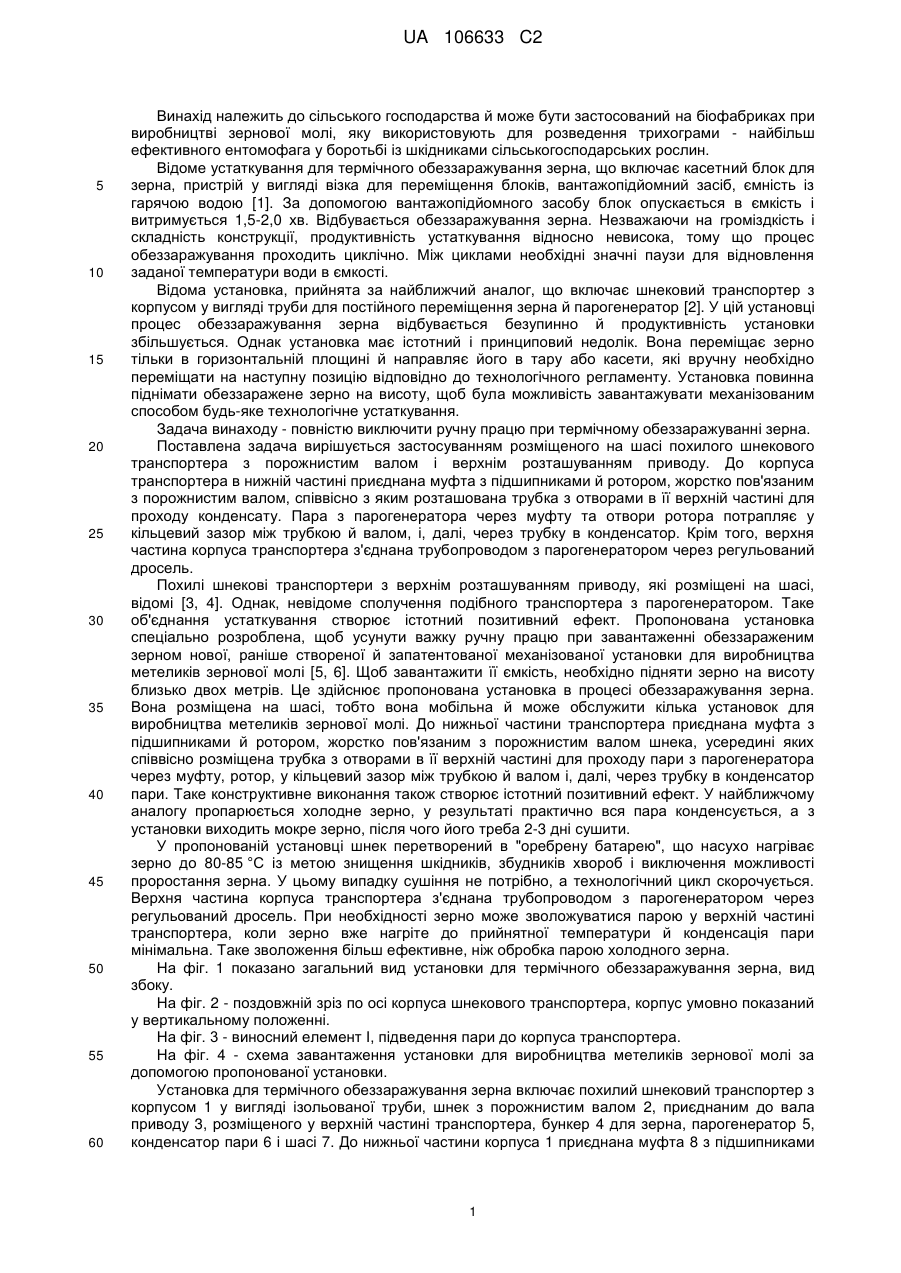

Реферат: Заявлена установка для термічного обеззаражування зерна включає шнековий транспортер з корпусом у вигляді труби й парогенератор. Розміщений на шасі похилий шнековий транспортер з порожнистим валом містить розташований у його верхній частині привід. До нижньої частини корпуса приєднана муфта з підшипниками й ротором, жорстко пов'язаним з порожнистим валом, співвісно з яким розташована трубка з отворами у верхній частині для проходу конденсату. Пара з парогенератора через муфту та отвори ротора потрапляє у кільцевий зазор між трубкою й валом і, далі, через трубку в конденсатор пари. UA 106633 C2 (12) UA 106633 C2 UA 106633 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільського господарства й може бути застосований на біофабриках при виробництві зернової молі, яку використовують для розведення трихограми - найбільш ефективного ентомофага у боротьбі із шкідниками сільськогосподарських рослин. Відоме устаткування для термічного обеззаражування зерна, що включає касетний блок для зерна, пристрій у вигляді візка для переміщення блоків, вантажопідйомний засіб, ємність із гарячою водою [1]. За допомогою вантажопідйомного засобу блок опускається в ємкість і витримується 1,5-2,0 хв. Відбувається обеззаражування зерна. Незважаючи на громіздкість і складність конструкції, продуктивність устаткування відносно невисока, тому що процес обеззаражування проходить циклічно. Між циклами необхідні значні паузи для відновлення заданої температури води в ємкості. Відома установка, прийнята за найближчий аналог, що включає шнековий транспортер з корпусом у вигляді труби для постійного переміщення зерна й парогенератор [2]. У цій установці процес обеззаражування зерна відбувається безупинно й продуктивність установки збільшується. Однак установка має істотний і принциповий недолік. Вона переміщає зерно тільки в горизонтальній площині й направляє його в тару або касети, які вручну необхідно переміщати на наступну позицію відповідно до технологічного регламенту. Установка повинна піднімати обеззаражене зерно на висоту, щоб була можливість завантажувати механізованим способом будь-яке технологічне устаткування. Задача винаходу - повністю виключити ручну працю при термічному обеззаражуванні зерна. Поставлена задача вирішується застосуванням розміщеного на шасі похилого шнекового транспортера з порожнистим валом і верхнім розташуванням приводу. До корпуса транспортера в нижній частині приєднана муфта з підшипниками й ротором, жорстко пов'язаним з порожнистим валом, співвісно з яким розташована трубка з отворами в її верхній частині для проходу конденсату. Пара з парогенератора через муфту та отвори ротора потрапляє у кільцевий зазор між трубкою й валом, і, далі, через трубку в конденсатор. Крім того, верхня частина корпуса транспортера з'єднана трубопроводом з парогенератором через регульований дросель. Похилі шнекові транспортери з верхнім розташуванням приводу, які розміщені на шасі, відомі [3, 4]. Однак, невідоме сполучення подібного транспортера з парогенератором. Таке об'єднання устаткування створює істотний позитивний ефект. Пропонована установка спеціально розроблена, щоб усунути важку ручну працю при завантаженні обеззараженим зерном нової, раніше створеної й запатентованої механізованої установки для виробництва метеликів зернової молі [5, 6]. Щоб завантажити її ємкість, необхідно підняти зерно на висоту близько двох метрів. Це здійснює пропонована установка в процесі обеззаражування зерна. Вона розміщена на шасі, тобто вона мобільна й може обслужити кілька установок для виробництва метеликів зернової молі. До нижньої частини транспортера приєднана муфта з підшипниками й ротором, жорстко пов'язаним з порожнистим валом шнека, усередині яких співвісно розміщена трубка з отворами в її верхній частині для проходу пари з парогенератора через муфту, ротор, у кільцевий зазор між трубкою й валом і, далі, через трубку в конденсатор пари. Таке конструктивне виконання також створює істотний позитивний ефект. У найближчому аналогу пропарюється холодне зерно, у результаті практично вся пара конденсується, а з установки виходить мокре зерно, після чого його треба 2-3 дні сушити. У пропонованій установці шнек перетворений в "оребрену батарею", що насухо нагріває зерно до 80-85 °C із метою знищення шкідників, збудників хвороб і виключення можливості проростання зерна. У цьому випадку сушіння не потрібно, а технологічний цикл скорочується. Верхня частина корпуса транспортера з'єднана трубопроводом з парогенератором через регульований дросель. При необхідності зерно може зволожуватися парою у верхній частині транспортера, коли зерно вже нагріте до прийнятної температури й конденсація пари мінімальна. Таке зволоження більш ефективне, ніж обробка парою холодного зерна. На фіг. 1 показано загальний вид установки для термічного обеззаражування зерна, вид збоку. На фіг. 2 - поздовжній зріз по осі корпуса шнекового транспортера, корпус умовно показаний у вертикальному положенні. На фіг. 3 - виносний елемент І, підведення пари до корпуса транспортера. На фіг. 4 - схема завантаження установки для виробництва метеликів зернової молі за допомогою пропонованої установки. Установка для термічного обеззаражування зерна включає похилий шнековий транспортер з корпусом 1 у вигляді ізольованої труби, шнек з порожнистим валом 2, приєднаним до вала приводу 3, розміщеного у верхній частині транспортера, бункер 4 для зерна, парогенератор 5, конденсатор пари 6 і шасі 7. До нижньої частини корпуса 1 приєднана муфта 8 з підшипниками 1 UA 106633 C2 5 10 15 20 25 ковзання 9 і ротором 10, жорстко пов'язаним з порожнистим валом 2, усередині яких співвісно розміщена трубка 11 з отворами 12 у її верхній частині для проходу конденсату. Пара з парогенератора через муфту 8, отвори 13 ротора 10 у кільцевий зазор 14 і, далі, через трубку 11 і патрубок 15 у надходить у конденсатор пари 6. Пара підводиться у верхню частину корпуса 1 (фіг. 3) через трубопровід із перфорованим штуцером 16. Ступінь зволоження зерна залежить від витрати пари, яка змінюється за допомогою регульованого дроселя 17. Система поповнюється водою з водопроводу через патрубок 18. Працює установка для термічного обеззаражування зерна таким чином. Завдяки шасі установку висувають на позицію завантаження (фіг. 4) установки 19 для виробництва метеликів зернової молі. Засипається зерно в бункер 4. Включаються нагрівальні елементи парогенератора, пара проходить усередині порожнистого вала 2 шнека на всю його довжину й по трубці 11 вертається в конденсатор пари 6. Коли температура шнека досягне заданого значення, включається його привід 3. Зерно переміщається, при цьому воно нагрівається й знезаражується, і в такому вигляді надходить в установку 19. При необхідності зерно може зволожуватися через штуцер 16. Джерела інформації: 1. А. с. 1481921 СССР МПК А01K 67/00 Поточная линия промышленного производства яиц зерновой моли / A.M. Бандура, Б.П. Мыскин. № 4293260/30-15. Заявл. 03.08.87. 2. Пат. 22011 Україна МПК А01K 67/00 Лінія промислового виробництва яєць зернової молі / Старчевський І.П., Гончарук О.І., Сенічев М.Ю. № 95031216. Заявл. 17.03.05; опубл. 30.04.98, Бюл. № 2. 3. Зенков Р.Л. Машины непрерывного транспорта / Р.Л. Зенков. - М.: Машиностроение, 1980. - 304 с. 4. ООО НПФ "Бонафидэ" г. Харьков. Прайс-лист. Производство и разработка оборудования по переработке с.-х. и пищевой продукции. - E-mail: anakor 2003@ukr.net. 5. Пат. 83571 Україна МПК А01K 67/00 Установка для виробництва метеликів зернової молі / О.Ф. Ісаєв [та ін.] № а200611689, Заявл. 06.11.2006, опубл. 25.07.2008, Бюл. № 4. 6. Рішення № 24773/ЗА/П від 03.10.2011 про видачу патенту України на винахід "Установка для виробництва метеликів зернової молі" / О.Ф. Ісаєв. - № а201005686, Заявл. 11.05.2010. 30 ФОРМУЛА ВИНАХОДУ 35 40 1. Установка для термічного обеззаражування зерна, що включає шнековий транспортер з корпусом у вигляді труби й парогенератор, яка відрізняється тим, що розміщений на шасі похилий шнековий транспортер з порожнистим валом містить розташований у його верхній частині привід, а до нижньої частини корпуса приєднана муфта з підшипниками й ротором, жорстко пов'язаним з порожнистим валом, співвісно з яким розташована трубка з отворами у верхній частині для проходу конденсату, пара з парогенератора через муфту та отвори ротора потрапляє у кільцевий зазор між трубкою й валом і, далі, через трубку в конденсатор пари. 2. Установка за п. 1, яка відрізняється тим, що верхня частина корпуса транспортера з'єднана трубопроводом з парогенератором через регульований дросель. 2 UA 106633 C2 3 UA 106633 C2 4 UA 106633 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
