Система захисту та спостереження для цінностей

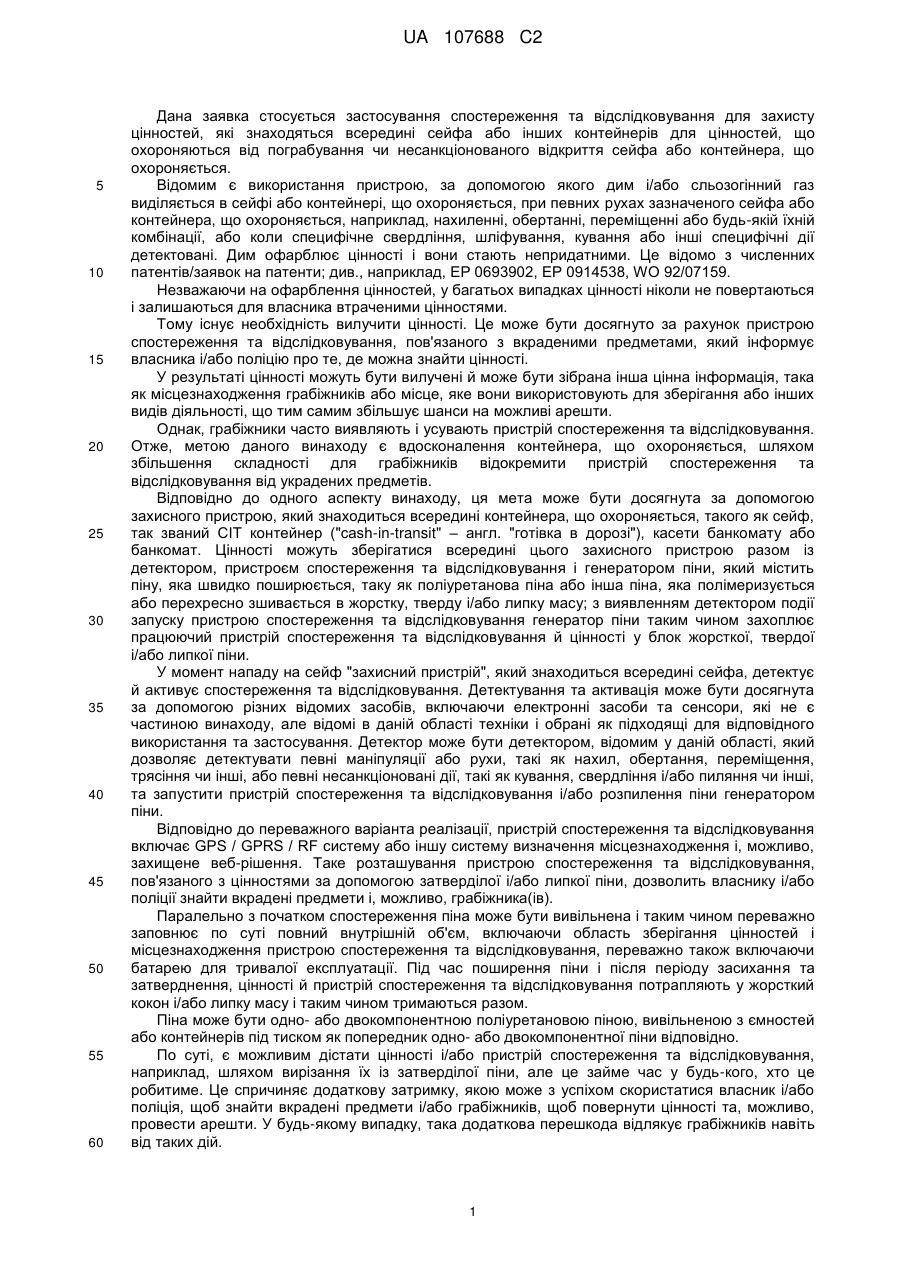

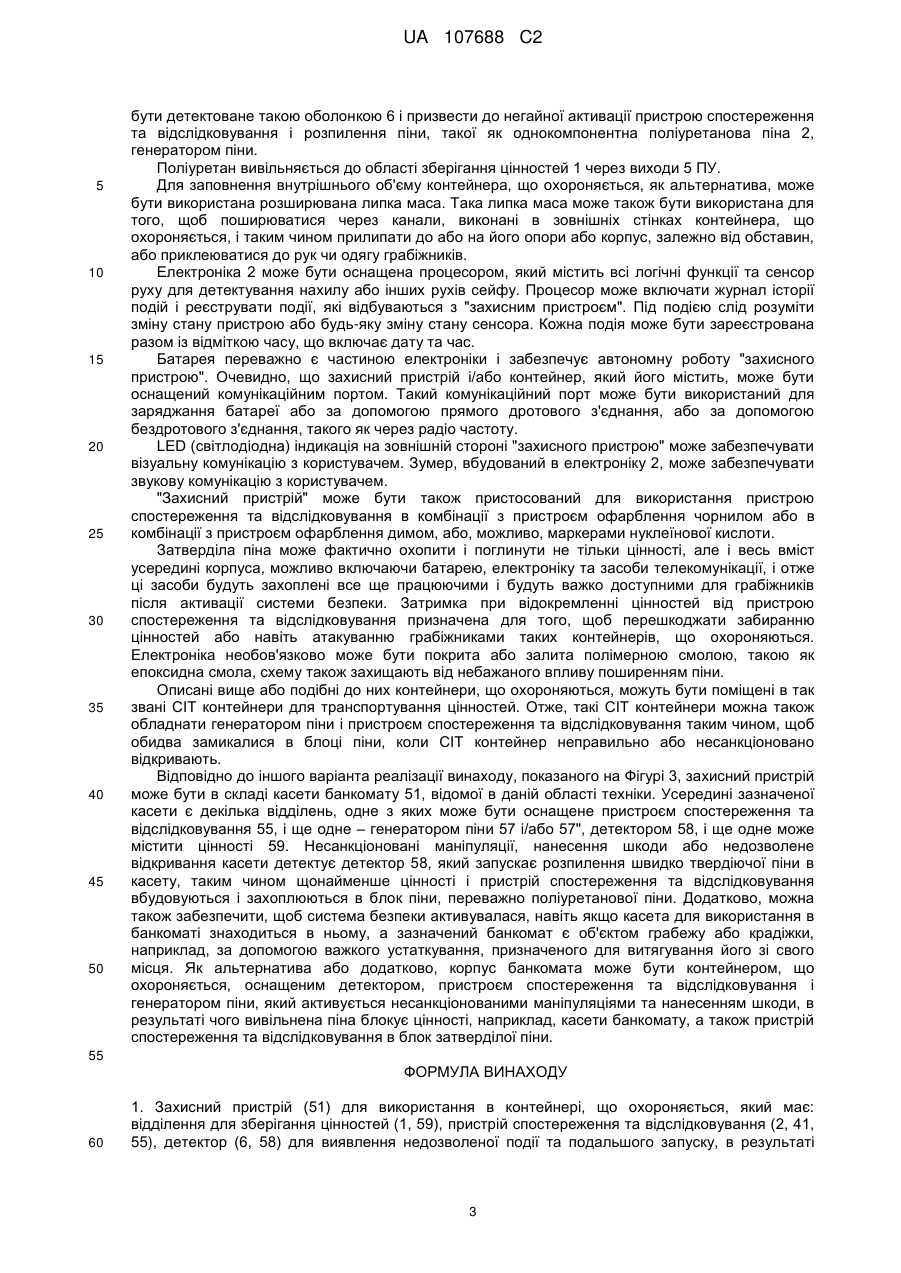

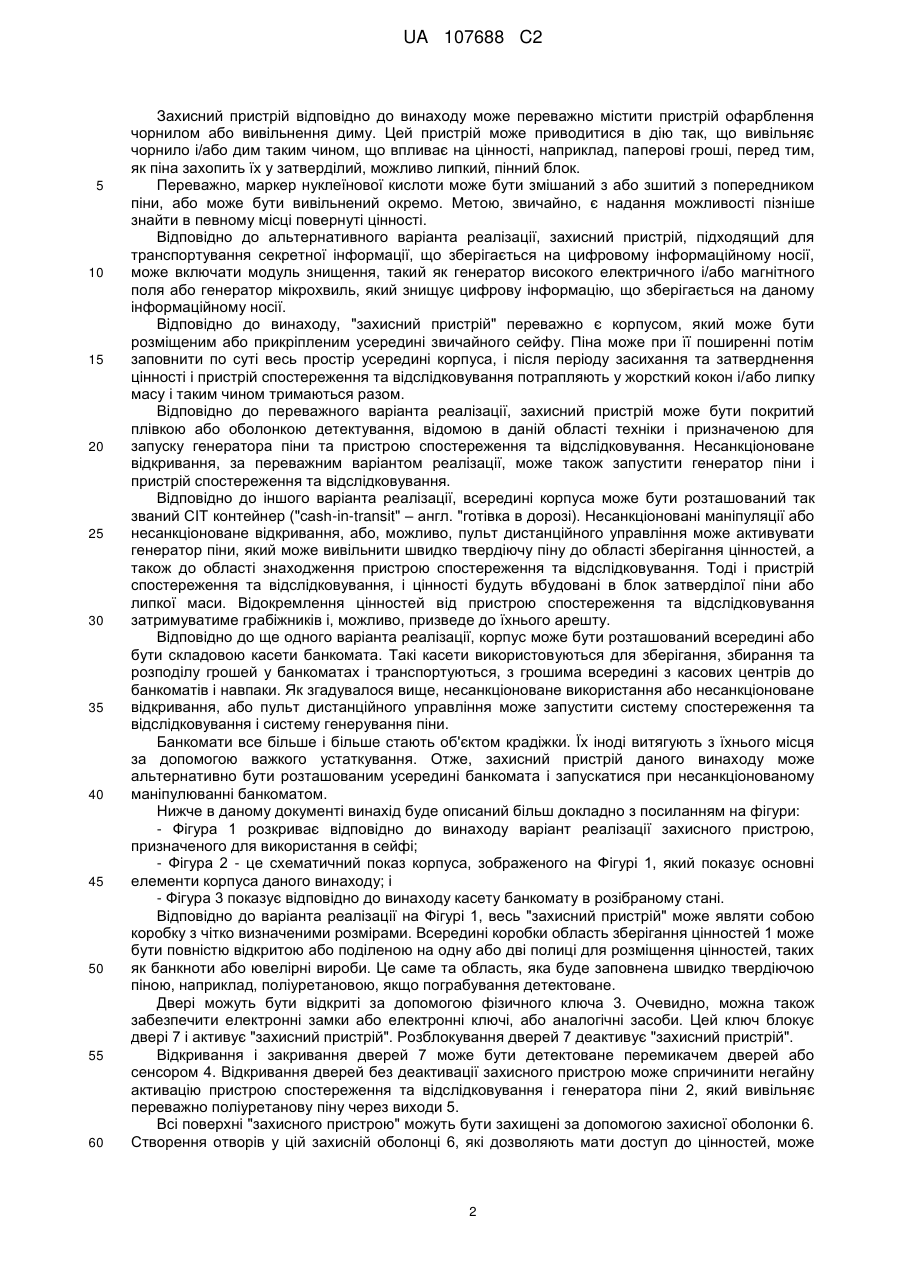

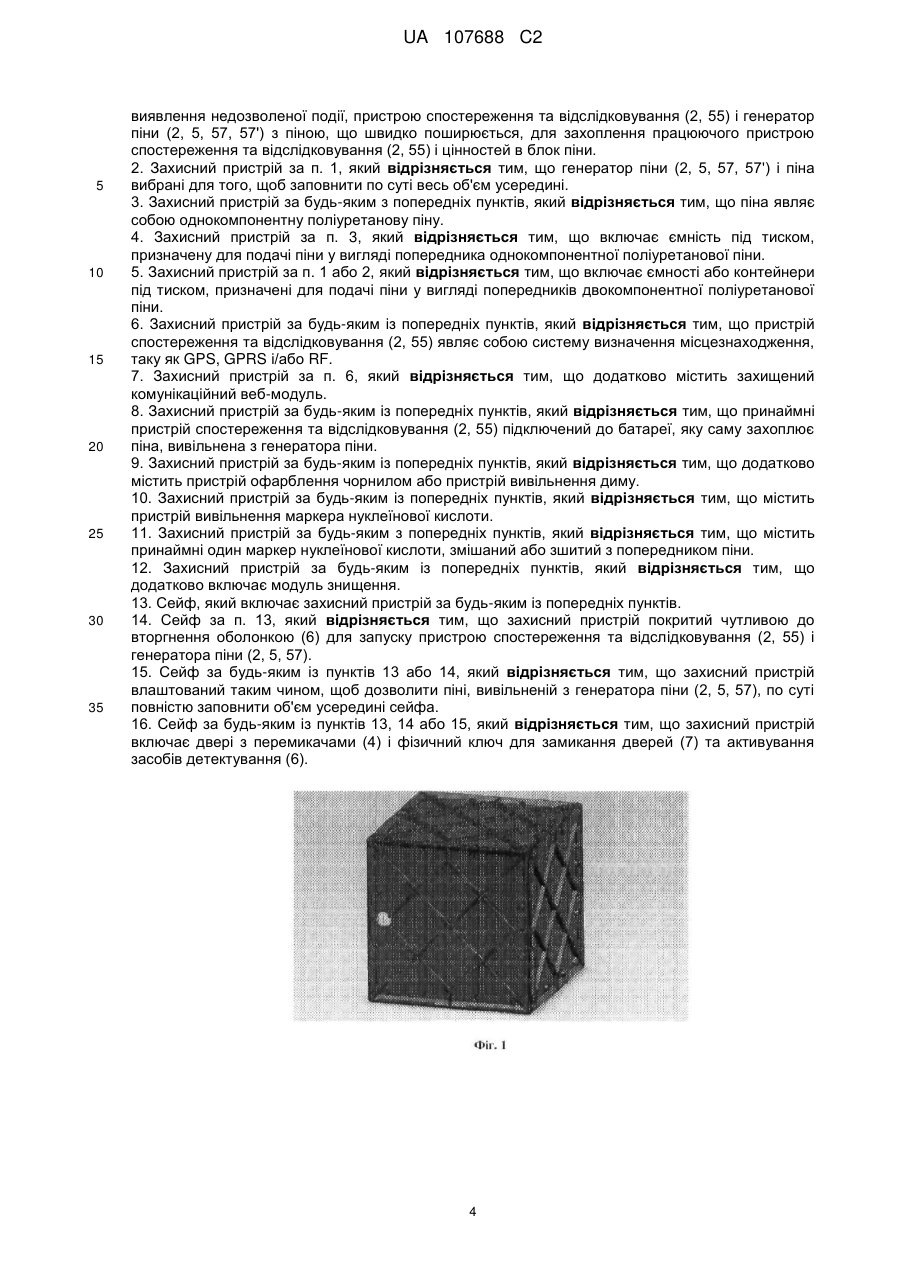

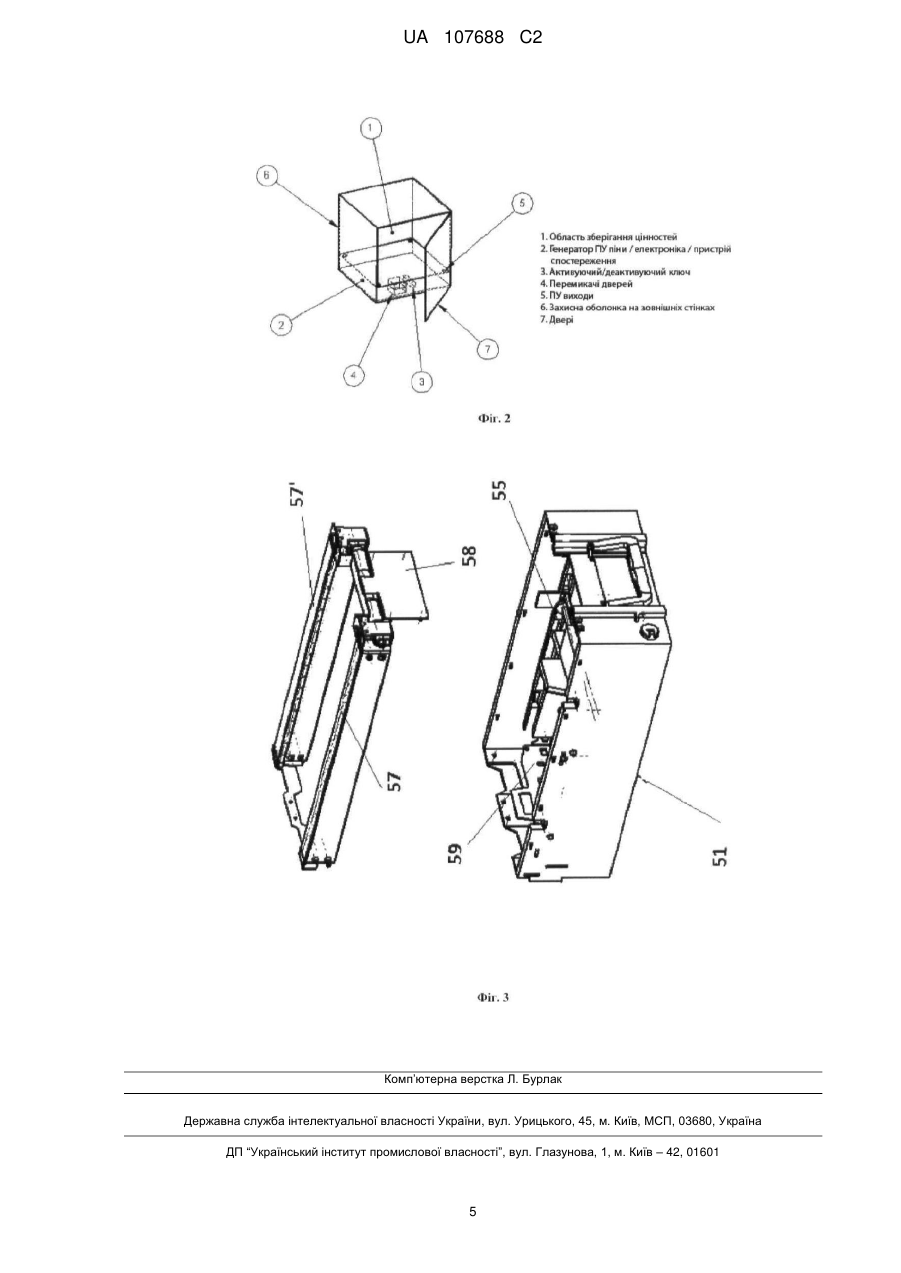

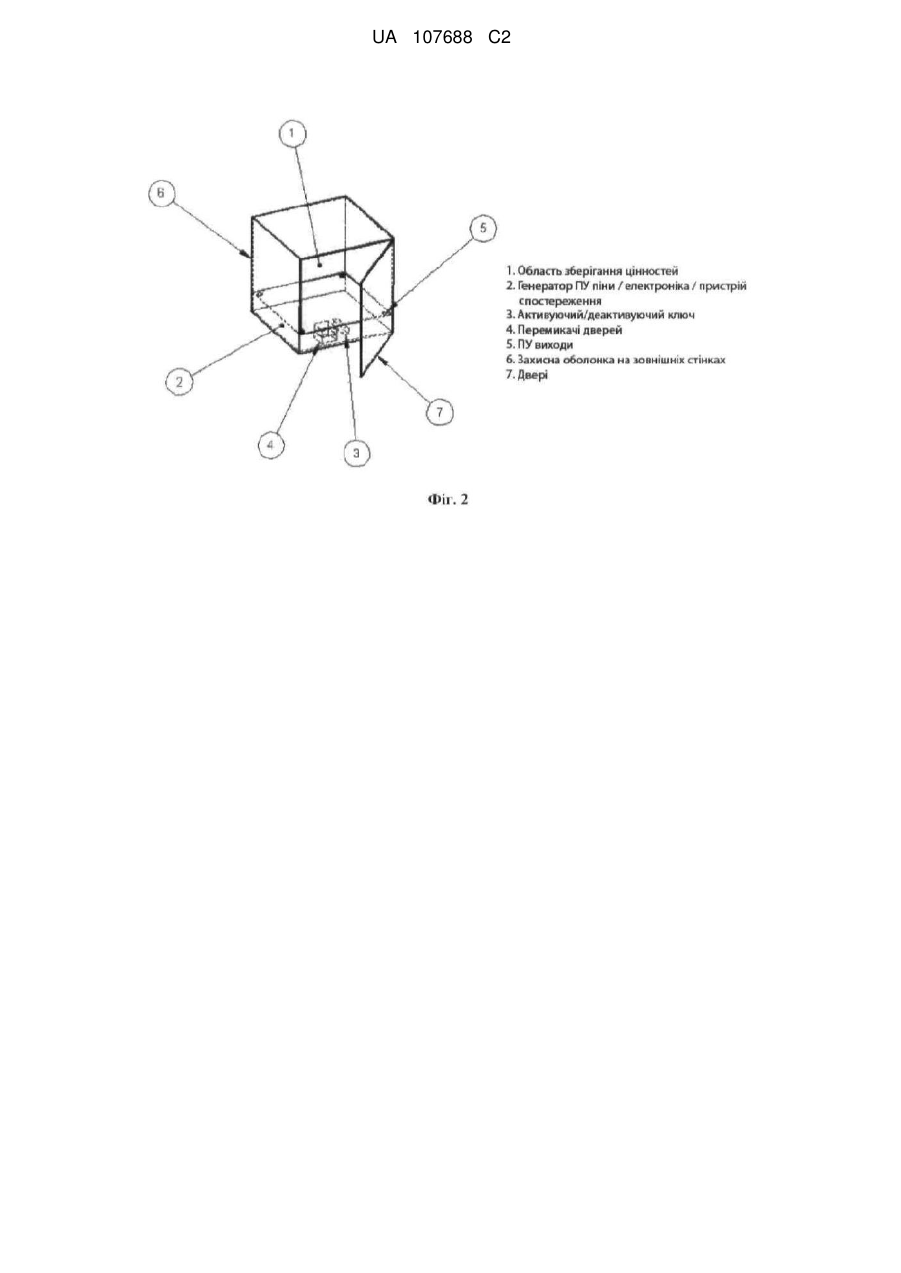

Реферат: Захисний пристрій (51) для використання в контейнері, що охороняється, який має: відділення для зберігання цінностей (1, 59), пристрій спостереження та відслідковування (2, 41, 55), детектор (6, 58) для виявлення недозволеної події та подальшого запуску, в результаті виявлення недозволеної події, пристрою спостереження та відслідковування (2, 55) і генератор піни (2, 5, 57, 57') з піною, що швидко поширюється, для захоплення працюючого пристрою спостереження та відслідковування (2, 55) і цінностей в блок піни. UA 107688 C2 (12) UA 107688 C2 UA 107688 C2 5 10 15 20 25 30 35 40 45 50 55 60 Дана заявка стосується застосування спостереження та відслідковування для захисту цінностей, які знаходяться всередині сейфа або інших контейнерів для цінностей, що охороняються від пограбування чи несанкціонованого відкриття сейфа або контейнера, що охороняється. Відомим є використання пристрою, за допомогою якого дим і/або сльозогінний газ виділяється в сейфі або контейнері, що охороняється, при певних рухах зазначеного сейфа або контейнера, що охороняється, наприклад, нахиленні, обертанні, переміщенні або будь-якій їхній комбінації, або коли специфічне свердління, шліфування, кування або інші специфічні дії детектовані. Дим офарблює цінності і вони стають непридатними. Це відомо з численних патентів/заявок на патенти; див., наприклад, EP 0693902, EP 0914538, WO 92/07159. Незважаючи на офарблення цінностей, у багатьох випадках цінності ніколи не повертаються і залишаються для власника втраченими цінностями. Тому існує необхідність вилучити цінності. Це може бути досягнуто за рахунок пристрою спостереження та відслідковування, пов'язаного з вкраденими предметами, який інформує власника і/або поліцію про те, де можна знайти цінності. У результаті цінності можуть бути вилучені й може бути зібрана інша цінна інформація, така як місцезнаходження грабіжників або місце, яке вони використовують для зберігання або інших видів діяльності, що тим самим збільшує шанси на можливі арешти. Однак, грабіжники часто виявляють і усувають пристрій спостереження та відслідковування. Отже, метою даного винаходу є вдосконалення контейнера, що охороняється, шляхом збільшення складності для грабіжників відокремити пристрій спостереження та відслідковування від украдених предметів. Відповідно до одного аспекту винаходу, ця мета може бути досягнута за допомогою захисного пристрою, який знаходиться всередині контейнера, що охороняється, такого як сейф, так званий СІТ контейнер ("cash-in-transit" – англ. "готівка в дорозі"), касети банкомату або банкомат. Цінності можуть зберігатися всередині цього захисного пристрою разом із детектором, пристроєм спостереження та відслідковування і генератором піни, який містить піну, яка швидко поширюється, таку як поліуретанова піна або інша піна, яка полімеризується або перехресно зшивається в жорстку, тверду і/або липку масу; з виявленням детектором події запуску пристрою спостереження та відслідковування генератор піни таким чином захоплює працюючий пристрій спостереження та відслідковування й цінності у блок жорсткої, твердої і/або липкої піни. У момент нападу на сейф "захисний пристрій", який знаходиться всередині сейфа, детектує й активує спостереження та відслідковування. Детектування та активація може бути досягнута за допомогою різних відомих засобів, включаючи електронні засоби та сенсори, які не є частиною винаходу, але відомі в даній області техніки і обрані як підходящі для відповідного використання та застосування. Детектор може бути детектором, відомим у даній області, який дозволяє детектувати певні маніпуляції або рухи, такі як нахил, обертання, переміщення, трясіння чи інші, або певні несанкціоновані дії, такі як кування, свердління і/або пиляння чи інші, та запустити пристрій спостереження та відслідковування і/або розпилення піни генератором піни. Відповідно до переважного варіанта реалізації, пристрій спостереження та відслідковування включає GPS / GPRS / RF систему або іншу систему визначення місцезнаходження і, можливо, захищене веб-рішення. Таке розташування пристрою спостереження та відслідковування, пов'язаного з цінностями за допомогою затверділої і/або липкої піни, дозволить власнику і/або поліції знайти вкрадені предмети і, можливо, грабіжника(ів). Паралельно з початком спостереження піна може бути вивільнена і таким чином переважно заповнює по суті повний внутрішній об'єм, включаючи область зберігання цінностей і місцезнаходження пристрою спостереження та відслідковування, переважно також включаючи батарею для тривалої експлуатації. Під час поширення піни і після періоду засихання та затверднення, цінності й пристрій спостереження та відслідковування потрапляють у жорсткий кокон і/або липку масу і таким чином тримаються разом. Піна може бути одно- або двокомпонентною поліуретановою піною, вивільненою з ємностей або контейнерів під тиском як попередник одно- або двокомпонентної піни відповідно. По суті, є можливим дістати цінності і/або пристрій спостереження та відслідковування, наприклад, шляхом вирізання їх із затверділої піни, але це займе час у будь-кого, хто це робитиме. Це спричиняє додаткову затримку, якою може з успіхом скористатися власник і/або поліція, щоб знайти вкрадені предмети і/або грабіжників, щоб повернути цінності та, можливо, провести арешти. У будь-якому випадку, така додаткова перешкода відлякує грабіжників навіть від таких дій. 1 UA 107688 C2 5 10 15 20 25 30 35 40 45 50 55 60 Захисний пристрій відповідно до винаходу може переважно містити пристрій офарблення чорнилом або вивільнення диму. Цей пристрій може приводитися в дію так, що вивільняє чорнило і/або дим таким чином, що впливає на цінності, наприклад, паперові гроші, перед тим, як піна захопить їх у затверділий, можливо липкий, пінний блок. Переважно, маркер нуклеїнової кислоти може бути змішаний з або зшитий з попередником піни, або може бути вивільнений окремо. Метою, звичайно, є надання можливості пізніше знайти в певному місці повернуті цінності. Відповідно до альтернативного варіанта реалізації, захисний пристрій, підходящий для транспортування секретної інформації, що зберігається на цифровому інформаційному носії, може включати модуль знищення, такий як генератор високого електричного і/або магнітного поля або генератор мікрохвиль, який знищує цифрову інформацію, що зберігається на даному інформаційному носії. Відповідно до винаходу, "захисний пристрій" переважно є корпусом, який може бути розміщеним або прикріпленим усередині звичайного сейфу. Піна може при її поширенні потім заповнити по суті весь простір усередині корпуса, і після періоду засихання та затверднення цінності і пристрій спостереження та відслідковування потрапляють у жорсткий кокон і/або липку масу і таким чином тримаються разом. Відповідно до переважного варіанта реалізації, захисний пристрій може бути покритий плівкою або оболонкою детектування, відомою в даній області техніки і призначеною для запуску генератора піни та пристрою спостереження та відслідковування. Несанкціоноване відкривання, за переважним варіантом реалізації, може також запустити генератор піни і пристрій спостереження та відслідковування. Відповідно до іншого варіанта реалізації, всередині корпуса може бути розташований так званий СІТ контейнер ("cash-in-transit" – англ. "готівка в дорозі). Несанкціоновані маніпуляції або несанкціоноване відкривання, або, можливо, пульт дистанційного управління може активувати генератор піни, який може вивільнити швидко твердіючу піну до області зберігання цінностей, а також до області знаходження пристрою спостереження та відслідковування. Тоді і пристрій спостереження та відслідковування, і цінності будуть вбудовані в блок затверділої піни або липкої маси. Відокремлення цінностей від пристрою спостереження та відслідковування затримуватиме грабіжників і, можливо, призведе до їхнього арешту. Відповідно до ще одного варіанта реалізації, корпус може бути розташований всередині або бути складовою касети банкомата. Такі касети використовуються для зберігання, збирання та розподілу грошей у банкоматах і транспортуються, з грошима всередині з касових центрів до банкоматів і навпаки. Як згадувалося вище, несанкціоноване використання або несанкціоноване відкривання, або пульт дистанційного управління може запустити систему спостереження та відслідковування і систему генерування піни. Банкомати все більше і більше стають об'єктом крадіжки. Їх іноді витягують з їхнього місця за допомогою важкого устаткування. Отже, захисний пристрій даного винаходу може альтернативно бути розташованим усередині банкомата і запускатися при несанкціонованому маніпулюванні банкоматом. Нижче в даному документі винахід буде описаний більш докладно з посиланням на фігури: - Фігура 1 розкриває відповідно до винаходу варіант реалізації захисного пристрою, призначеного для використання в сейфі; - Фігура 2 - це схематичний показ корпуса, зображеного на Фігурі 1, який показує основні елементи корпуса даного винаходу; і - Фігура 3 показує відповідно до винаходу касету банкомату в розібраному стані. Відповідно до варіанта реалізації на Фігурі 1, весь "захисний пристрій" може являти собою коробку з чітко визначеними розмірами. Всередині коробки область зберігання цінностей 1 може бути повністю відкритою або поділеною на одну або дві полиці для розміщення цінностей, таких як банкноти або ювелірні вироби. Це саме та область, яка буде заповнена швидко твердіючою піною, наприклад, поліуретановою, якщо пограбування детектоване. Двері можуть бути відкриті за допомогою фізичного ключа 3. Очевидно, можна також забезпечити електронні замки або електронні ключі, або аналогічні засоби. Цей ключ блокує двері 7 і активує "захисний пристрій". Розблокування дверей 7 деактивує "захисний пристрій". Відкривання і закривання дверей 7 може бути детектоване перемикачем дверей або сенсором 4. Відкривання дверей без деактивації захисного пристрою може спричинити негайну активацію пристрою спостереження та відслідковування і генератора піни 2, який вивільняє переважно поліуретанову піну через виходи 5. Всі поверхні "захисного пристрою" можуть бути захищені за допомогою захисної оболонки 6. Створення отворів у цій захисній оболонці 6, які дозволяють мати доступ до цінностей, може 2 UA 107688 C2 5 10 15 20 25 30 35 40 45 50 бути детектоване такою оболонкою 6 і призвести до негайної активації пристрою спостереження та відслідковування і розпилення піни, такої як однокомпонентна поліуретанова піна 2, генератором піни. Поліуретан вивільняється до області зберігання цінностей 1 через виходи 5 ПУ. Для заповнення внутрішнього об'єму контейнера, що охороняється, як альтернатива, може бути використана розширювана липка маса. Така липка маса може також бути використана для того, щоб поширюватися через канали, виконані в зовнішніх стінках контейнера, що охороняється, і таким чином прилипати до або на його опори або корпус, залежно від обставин, або приклеюватися до рук чи одягу грабіжників. Електроніка 2 може бути оснащена процесором, який містить всі логічні функції та сенсор руху для детектування нахилу або інших рухів сейфу. Процесор може включати журнал історії подій і реєструвати події, які відбуваються з "захисним пристроєм". Під подією слід розуміти зміну стану пристрою або будь-яку зміну стану сенсора. Кожна подія може бути зареєстрована разом із відміткою часу, що включає дату та час. Батарея переважно є частиною електроніки і забезпечує автономну роботу "захисного пристрою". Очевидно, що захисний пристрій і/або контейнер, який його містить, може бути оснащений комунікаційним портом. Такий комунікаційний порт може бути використаний для заряджання батареї або за допомогою прямого дротового з'єднання, або за допомогою бездротового з'єднання, такого як через радіо частоту. LED (світлодіодна) індикація на зовнішній стороні "захисного пристрою" може забезпечувати візуальну комунікацію з користувачем. Зумер, вбудований в електроніку 2, може забезпечувати звукову комунікацію з користувачем. "Захисний пристрій" може бути також пристосований для використання пристрою спостереження та відслідковування в комбінації з пристроєм офарблення чорнилом або в комбінації з пристроєм офарблення димом, або, можливо, маркерами нуклеїнової кислоти. Затверділа піна може фактично охопити і поглинути не тільки цінності, але і весь вміст усередині корпуса, можливо включаючи батарею, електроніку та засоби телекомунікації, і отже ці засоби будуть захоплені все ще працюючими і будуть важко доступними для грабіжників після активації системи безпеки. Затримка при відокремленні цінностей від пристрою спостереження та відслідковування призначена для того, щоб перешкоджати забиранню цінностей або навіть атакуванню грабіжниками таких контейнерів, що охороняються. Електроніка необов'язково може бути покрита або залита полімерною смолою, такою як епоксидна смола, схему також захищають від небажаного впливу поширенням піни. Описані вище або подібні до них контейнери, що охороняються, можуть бути поміщені в так звані CIT контейнери для транспортування цінностей. Отже, такі CIT контейнери можна також обладнати генератором піни і пристроєм спостереження та відслідковування таким чином, щоб обидва замикалися в блоці піни, коли CIT контейнер неправильно або несанкціоновано відкривають. Відповідно до іншого варіанта реалізації винаходу, показаного на Фігурі 3, захисний пристрій може бути в складі касети банкомату 51, відомої в даній області техніки. Усередині зазначеної касети є декілька відділень, одне з якихможе бути оснащене пристроєм спостереження та відслідковування 55, і ще одне – генератором піни 57 і/або 57", детектором 58, і ще одне може містити цінності 59. Несанкціоновані маніпуляції, нанесення шкоди або недозволене відкривання касети детектує детектор 58, який запускає розпилення швидко твердіючої піни в касету, таким чином щонайменше цінності і пристрій спостереження та відслідковування вбудовуються і захоплюються в блок піни, переважно поліуретанової піни. Додатково, можна також забезпечити, щоб система безпеки активувалася, навіть якщо касета для використання в банкоматі знаходиться в ньому, а зазначений банкомат є об'єктом грабежу або крадіжки, наприклад, за допомогою важкого устаткування, призначеного для витягування його зі свого місця. Як альтернатива або додатково, корпус банкомата може бути контейнером, що охороняється, оснащеним детектором, пристроєм спостереження та відслідковування і генератором піни, який активується несанкціонованими маніпуляціями та нанесенням шкоди, в результаті чого вивільнена піна блокує цінності, наприклад, касети банкомату, а також пристрій спостереження та відслідковування в блок затверділої піни. 55 ФОРМУЛА ВИНАХОДУ 60 1. Захисний пристрій (51) для використання в контейнері, що охороняється, який має: відділення для зберігання цінностей (1, 59), пристрій спостереження та відслідковування (2, 41, 55), детектор (6, 58) для виявлення недозволеної події та подальшого запуску, в результаті 3 UA 107688 C2 5 10 15 20 25 30 35 виявлення недозволеної події, пристрою спостереження та відслідковування (2, 55) і генератор піни (2, 5, 57, 57') з піною, що швидко поширюється, для захоплення працюючого пристрою спостереження та відслідковування (2, 55) і цінностей в блок піни. 2. Захисний пристрій за п. 1, який відрізняється тим, що генератор піни (2, 5, 57, 57') і піна вибрані для того, щоб заповнити по суті весь об'єм усередині. 3. Захисний пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що піна являє собою однокомпонентну поліуретанову піну. 4. Захисний пристрій за п. 3, який відрізняється тим, що включає ємність під тиском, призначену для подачі піни у вигляді попередника однокомпонентної поліуретанової піни. 5. Захисний пристрій за п. 1 або 2, який відрізняється тим, що включає ємності або контейнери під тиском, призначені для подачі піни у вигляді попередників двокомпонентної поліуретанової піни. 6. Захисний пристрій за будь-яким із попередніх пунктів, який відрізняється тим, що пристрій спостереження та відслідковування (2, 55) являє собою систему визначення місцезнаходження, таку як GPS, GPRS і/або RF. 7. Захисний пристрій за п. 6, який відрізняється тим, що додатково містить захищений комунікаційний веб-модуль. 8. Захисний пристрій за будь-яким із попередніх пунктів, який відрізняється тим, що принаймні пристрій спостереження та відслідковування (2, 55) підключений до батареї, яку саму захоплює піна, вивільнена з генератора піни. 9. Захисний пристрій за будь-яким із попередніх пунктів, який відрізняється тим, що додатково містить пристрій офарблення чорнилом або пристрій вивільнення диму. 10. Захисний пристрій за будь-яким із попередніх пунктів, який відрізняється тим, що містить пристрій вивільнення маркера нуклеїнової кислоти. 11. Захисний пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що містить принаймні один маркер нуклеїнової кислоти, змішаний або зшитий з попередником піни. 12. Захисний пристрій за будь-яким із попередніх пунктів, який відрізняється тим, що додатково включає модуль знищення. 13. Сейф, який включає захисний пристрій за будь-яким із попередніх пунктів. 14. Сейф за п. 13, який відрізняється тим, що захисний пристрій покритий чутливою до вторгнення оболонкою (6) для запуску пристрою спостереження та відслідковування (2, 55) і генератора піни (2, 5, 57). 15. Сейф за будь-яким із пунктів 13 або 14, який відрізняється тим, що захисний пристрій влаштований таким чином, щоб дозволити піні, вивільненій з генератора піни (2, 5, 57), по суті повністю заповнити об'єм усередині сейфа. 16. Сейф за будь-яким із пунктів 13, 14 або 15, який відрізняється тим, що захисний пристрій включає двері з перемикачами (4) і фізичний ключ для замикання дверей (7) та активування засобів детектування (6). 4 UA 107688 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
