Рециркулятор повітря

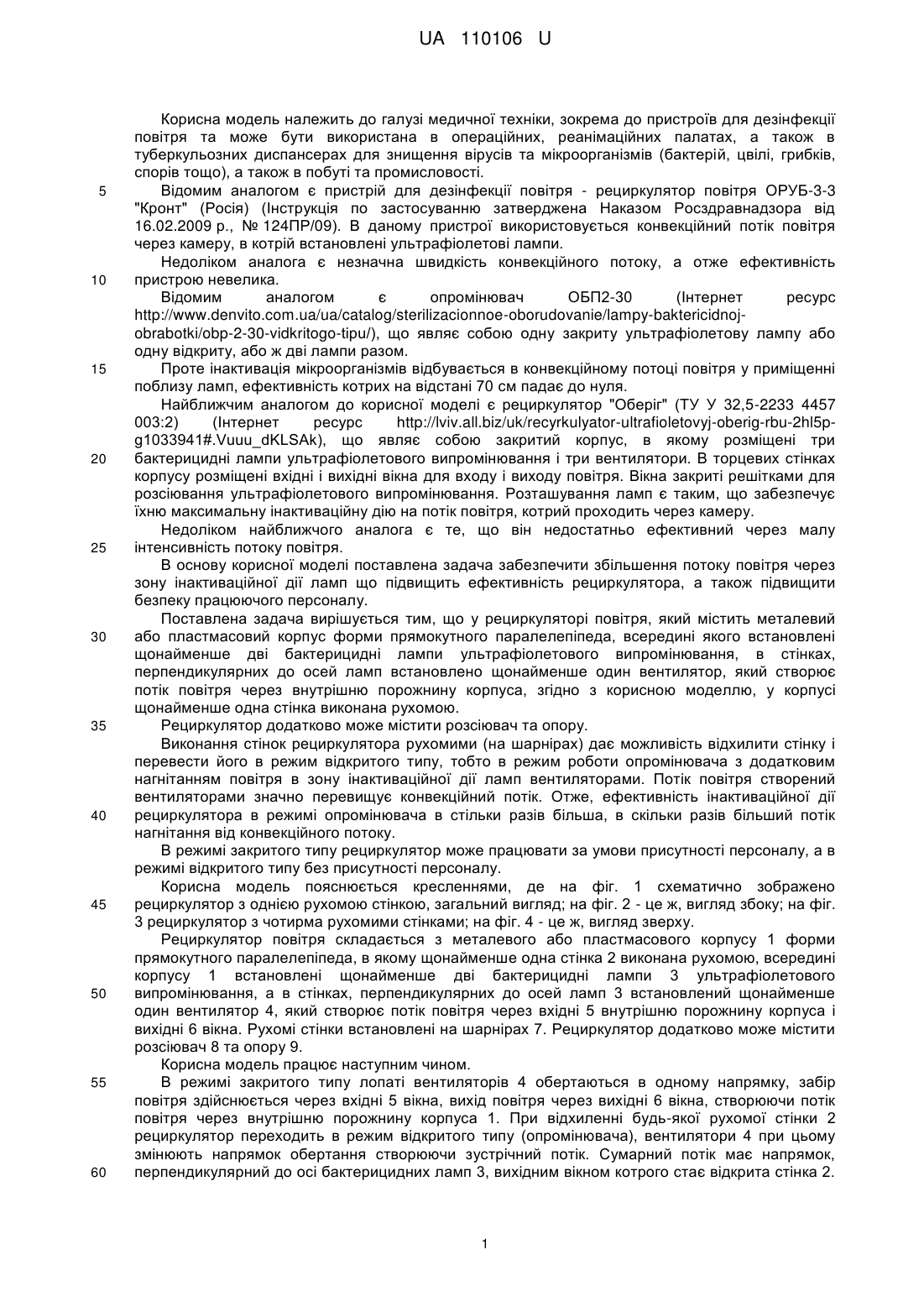

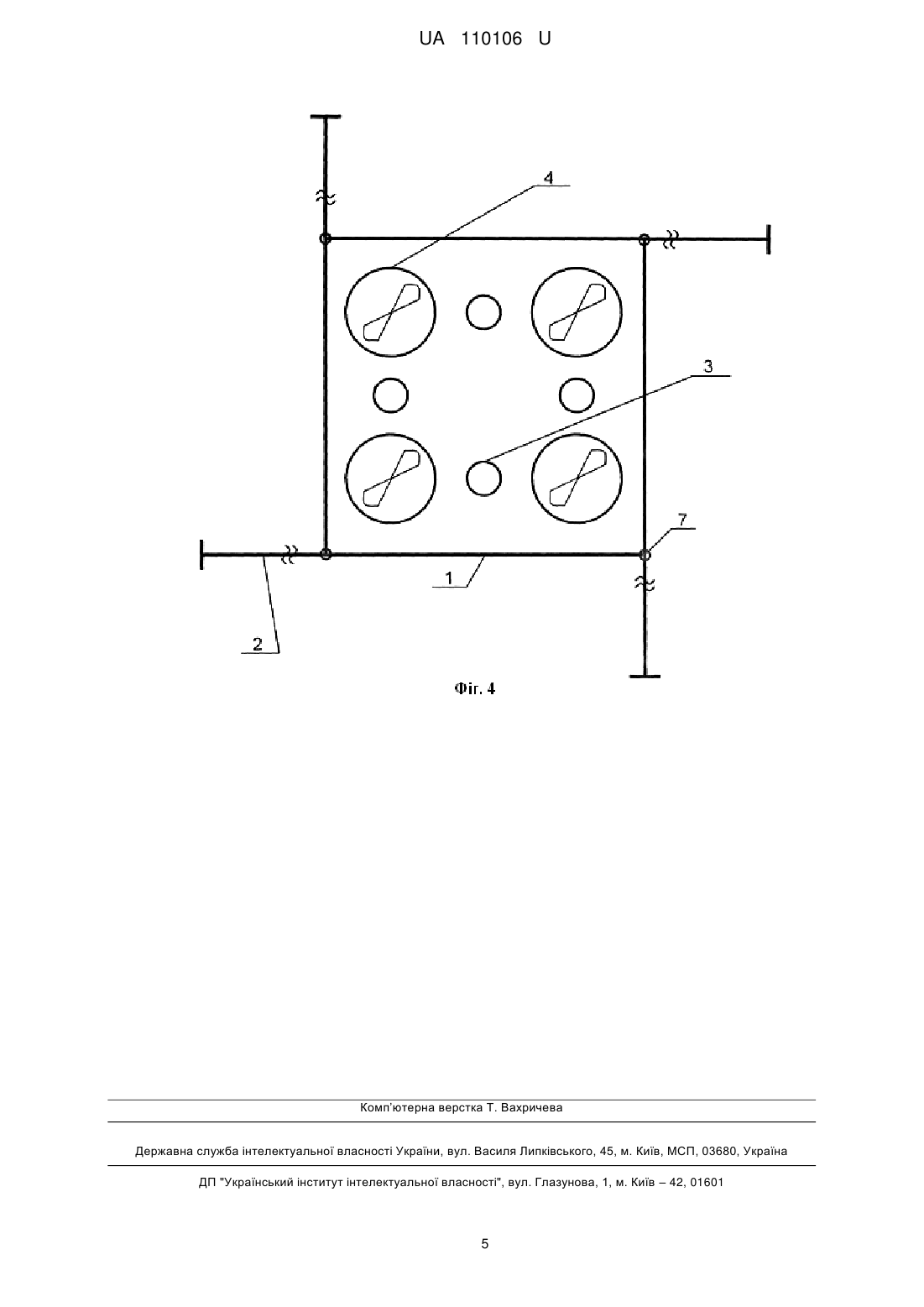

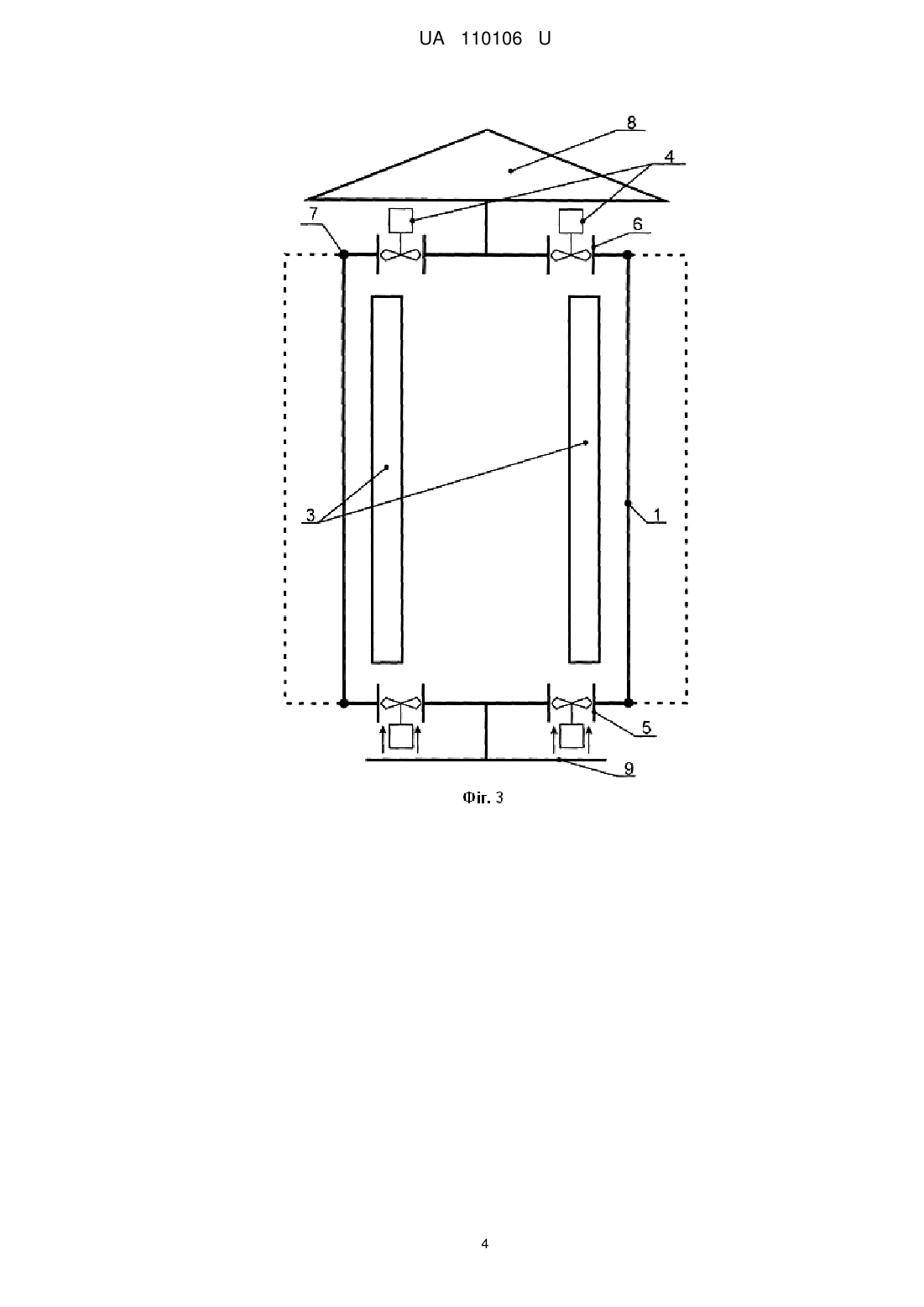

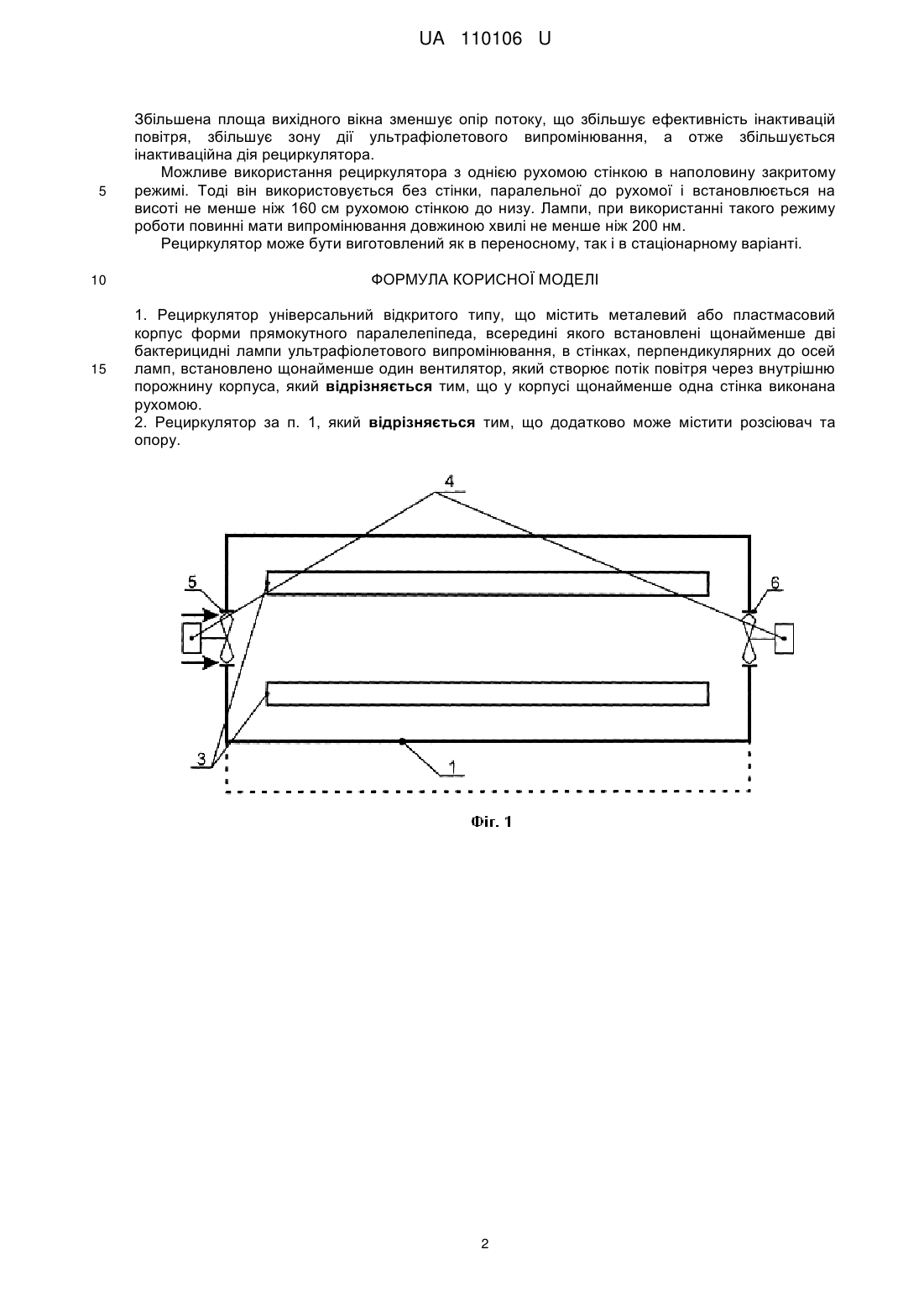

Реферат: Рециркулятор універсальний відкритого типу містить металевий або пластмасовий корпус форми прямокутного паралелепіпеда, всередині якого встановлені щонайменше дві бактерицидні лампи ультрафіолетового випромінювання, в стінках, перпендикулярних до осей ламп, встановлено щонайменше один вентилятор, який створює потік повітря через внутрішню порожнину корпуса. У корпусі щонайменше одна стінка виконана рухомою. UA 110106 U (12) UA 110106 U UA 110106 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі медичної техніки, зокрема до пристроїв для дезінфекції повітря та може бути використана в операційних, реанімаційних палатах, а також в туберкульозних диспансерах для знищення вірусів та мікроорганізмів (бактерій, цвілі, грибків, спорів тощо), а також в побуті та промисловості. Відомим аналогом є пристрій для дезінфекції повітря - рециркулятор повітря ОРУБ-3-3 "Кронт" (Росія) (Інструкція по застосуванню затверджена Наказом Росздравнадзора від 16.02.2009 p., № 124ПР/09). В даному пристрої використовується конвекційний потік повітря через камеру, в котрій встановлені ультрафіолетові лампи. Недоліком аналога є незначна швидкість конвекційного потоку, а отже ефективність пристрою невелика. Відомим аналогом є опромінювач ОБП2-30 (Інтернет ресурс http://www.denvito.com.ua/ua/catalog/sterilizacionnoe-oborudovanie/lampy-baktericidnojobrabotki/obp-2-30-vidkritogo-tipu/), що являє собою одну закриту ультрафіолетову лампу або одну відкриту, або ж дві лампи разом. Проте інактивація мікроорганізмів відбувається в конвекційному потоці повітря у приміщенні поблизу ламп, ефективність котрих на відстані 70 см падає до нуля. Найближчим аналогом до корисної моделі є рециркулятор "Оберіг" (ТУ У 32,5-2233 4457 003:2) (Інтернет ресурс http://lviv.all.biz/uk/recyrkulyator-ultrafioletovyj-oberig-rbu-2hl5pg1033941#.Vuuu_dKLSAk), що являє собою закритий корпус, в якому розміщені три бактерицидні лампи ультрафіолетового випромінювання і три вентилятори. В торцевих стінках корпусу розміщені вхідні і вихідні вікна для входу і виходу повітря. Вікна закриті решітками для розсіювання ультрафіолетового випромінювання. Розташування ламп є таким, що забезпечує їхню максимальну інактиваційну дію на потік повітря, котрий проходить через камеру. Недоліком найближчого аналога є те, що він недостатньо ефективний через малу інтенсивність потоку повітря. В основу корисної моделі поставлена задача забезпечити збільшення потоку повітря через зону інактиваційної дії ламп що підвищить ефективність рециркулятора, а також підвищити безпеку працюючого персоналу. Поставлена задача вирішується тим, що у рециркуляторі повітря, який містить металевий або пластмасовий корпус форми прямокутного паралелепіпеда, всередині якого встановлені щонайменше дві бактерицидні лампи ультрафіолетового випромінювання, в стінках, перпендикулярних до осей ламп встановлено щонайменше один вентилятор, який створює потік повітря через внутрішню порожнину корпуса, згідно з корисною моделлю, у корпусі щонайменше одна стінка виконана рухомою. Рециркулятор додатково може містити розсіювач та опору. Виконання стінок рециркулятора рухомими (на шарнірах) дає можливість відхилити стінку і перевести його в режим відкритого типу, тобто в режим роботи опромінювача з додатковим нагнітанням повітря в зону інактиваційної дії ламп вентиляторами. Потік повітря створений вентиляторами значно перевищує конвекційний потік. Отже, ефективність інактиваційної дії рециркулятора в режимі опромінювача в стільки разів більша, в скільки разів більший потік нагнітання від конвекційного потоку. В режимі закритого типу рециркулятор може працювати за умови присутності персоналу, а в режимі відкритого типу без присутності персоналу. Корисна модель пояснюється кресленнями, де на фіг. 1 схематично зображено рециркулятор з однією рухомою стінкою, загальний вигляд; на фіг. 2 - це ж, вигляд збоку; на фіг. 3 рециркулятор з чотирма рухомими стінками; на фіг. 4 - це ж, вигляд зверху. Рециркулятор повітря складається з металевого або пластмасового корпусу 1 форми прямокутного паралелепіпеда, в якому щонайменше одна стінка 2 виконана рухомою, всередині корпусу 1 встановлені щонайменше дві бактерицидні лампи 3 ультрафіолетового випромінювання, а в стінках, перпендикулярних до осей ламп 3 встановлений щонайменше один вентилятор 4, який створює потік повітря через вхідні 5 внутрішню порожнину корпуса і вихідні 6 вікна. Рухомі стінки встановлені на шарнірах 7. Рециркулятор додатково може містити розсіювач 8 та опору 9. Корисна модель працює наступним чином. В режимі закритого типу лопаті вентиляторів 4 обертаються в одному напрямку, забір повітря здійснюється через вхідні 5 вікна, вихід повітря через вихідні 6 вікна, створюючи потік повітря через внутрішню порожнину корпуса 1. При відхиленні будь-якої рухомої стінки 2 рециркулятор переходить в режим відкритого типу (опромінювача), вентилятори 4 при цьому змінюють напрямок обертання створюючи зустрічний потік. Сумарний потік має напрямок, перпендикулярний до осі бактерицидних ламп 3, вихідним вікном котрого стає відкрита стінка 2. 1 UA 110106 U 5 10 15 Збільшена площа вихідного вікна зменшує опір потоку, що збільшує ефективність інактивацій повітря, збільшує зону дії ультрафіолетового випромінювання, а отже збільшується інактиваційна дія рециркулятора. Можливе використання рециркулятора з однією рухомою стінкою в наполовину закритому режимі. Тоді він використовується без стінки, паралельної до рухомої і встановлюється на висоті не менше ніж 160 см рухомою стінкою до низу. Лампи, при використанні такого режиму роботи повинні мати випромінювання довжиною хвилі не менше ніж 200 нм. Рециркулятор може бути виготовлений як в переносному, так і в стаціонарному варіанті. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Рециркулятор універсальний відкритого типу, що містить металевий або пластмасовий корпус форми прямокутного паралелепіпеда, всередині якого встановлені щонайменше дві бактерицидні лампи ультрафіолетового випромінювання, в стінках, перпендикулярних до осей ламп, встановлено щонайменше один вентилятор, який створює потік повітря через внутрішню порожнину корпуса, який відрізняється тим, що у корпусі щонайменше одна стінка виконана рухомою. 2. Рециркулятор за п. 1, який відрізняється тим, що додатково може містити розсіювач та опору. 2 UA 110106 U 3 UA 110106 U 4 UA 110106 U Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 5
