Пристрій-плита для знезараження повітря ультрафіолетовим випромінюванням

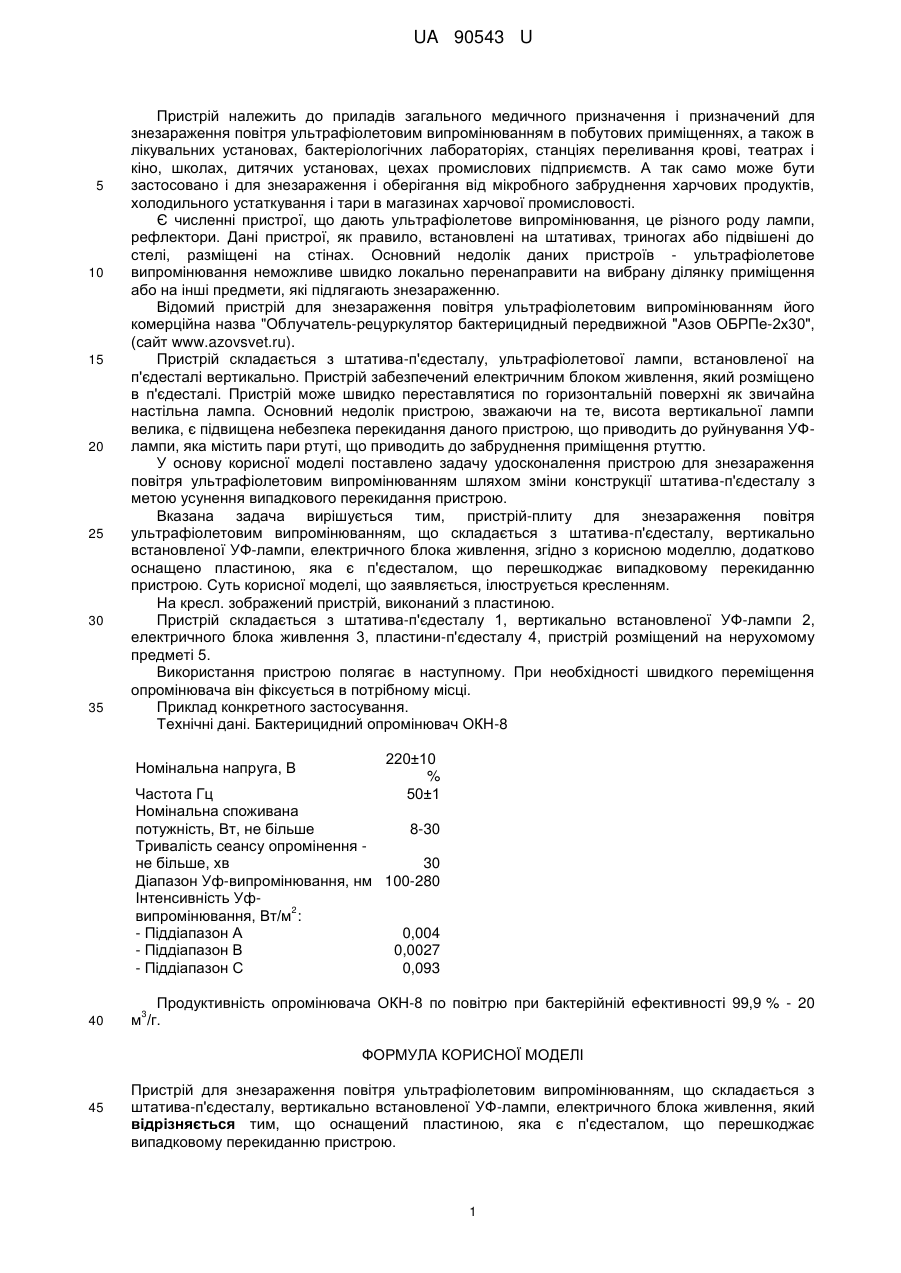

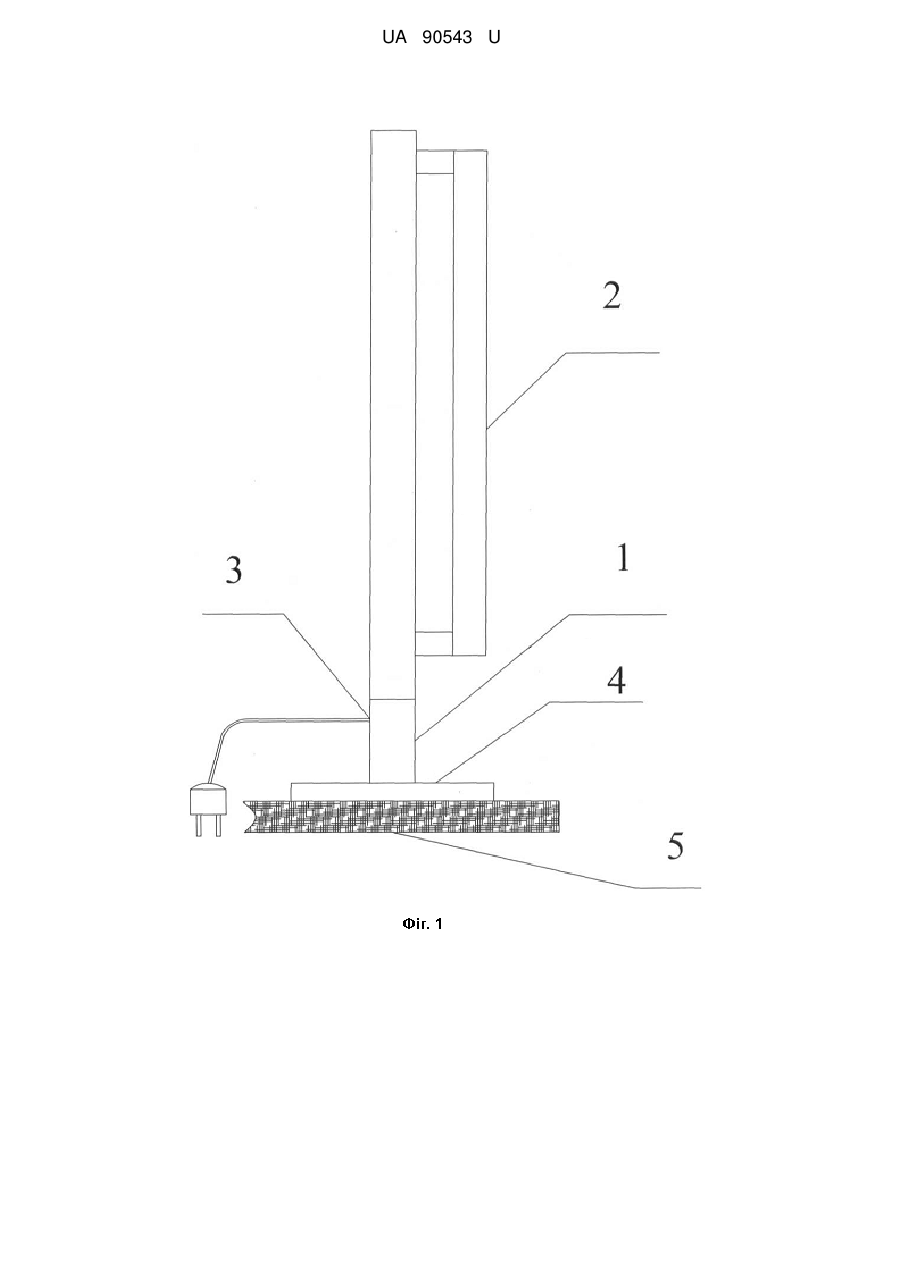

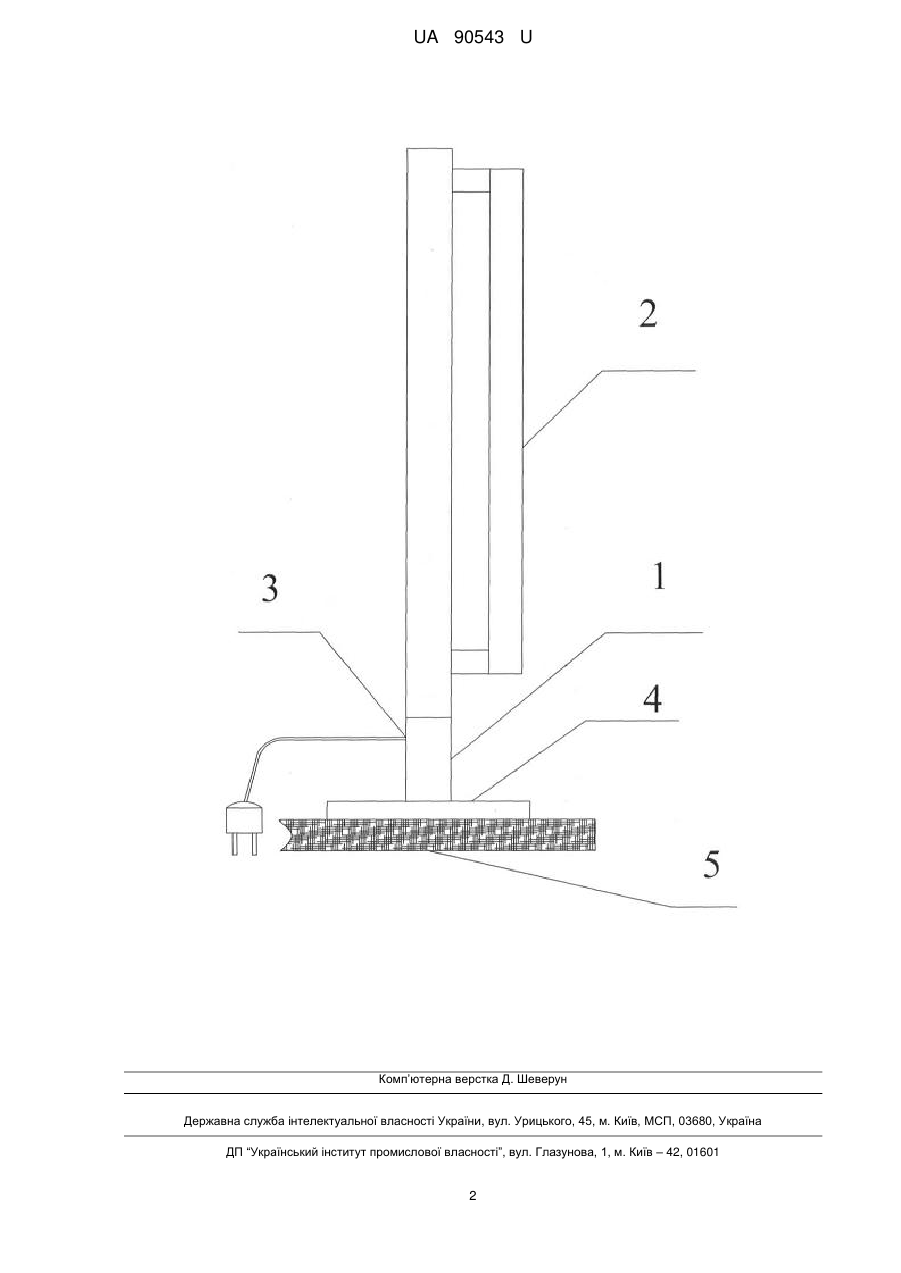

Реферат: Пристрій для знезараження повітря ультрафіолетовим випромінюванням, що складається з штатива-п'єдесталу, вертикально встановленої УФ-лампи, електричного блока живлення, причому пристрій оснащений пластиною, яка є п'єдесталом, що перешкоджає випадковому перекиданню пристрою. UA 90543 U (12) UA 90543 U UA 90543 U 5 10 15 20 25 30 35 Пристрій належить до приладів загального медичного призначення і призначений для знезараження повітря ультрафіолетовим випромінюванням в побутових приміщеннях, а також в лікувальних установах, бактеріологічних лабораторіях, станціях переливання крові, театрах і кіно, школах, дитячих установах, цехах промислових підприємств. А так само може бути застосовано і для знезараження і оберігання від мікробного забруднення харчових продуктів, холодильного устаткування і тари в магазинах харчової промисловості. Є численні пристрої, що дають ультрафіолетове випромінювання, це різного роду лампи, рефлектори. Дані пристрої, як правило, встановлені на штативах, триногах або підвішені до стелі, разміщені на стінах. Основний недолік даних пристроїв - ультрафіолетове випромінювання неможливе швидко локально перенаправити на вибрану ділянку приміщення або на інші предмети, які підлягають знезараженню. Відомий пристрій для знезараження повітря ультрафіолетовим випромінюванням його комерційна назва "Облучатель-рецуркулятор бактерицидный передвижной "Азов ОБРПе-2х30", (сайт www.azovsvet.ru). Пристрій складається з штатива-п'єдесталу, ультрафіолетової лампи, встановленої на п'єдесталі вертикально. Пристрій забезпечений електричним блоком живлення, який розміщено в п'єдесталі. Пристрій може швидко переставлятися по горизонтальній поверхні як звичайна настільна лампа. Основний недолік пристрою, зважаючи на те, висота вертикальної лампи велика, є підвищена небезпека перекидання даного пристрою, що приводить до руйнування УФлампи, яка містить пари ртуті, що приводить до забруднення приміщення ртуттю. У основу корисної моделі поставлено задачу удосконалення пристрою для знезараження повітря ультрафіолетовим випромінюванням шляхом зміни конструкції штатива-п'єдесталу з метою усунення випадкового перекидання пристрою. Вказана задача вирішується тим, пристрій-плиту для знезараження повітря ультрафіолетовим випромінюванням, що складається з штатива-п'єдесталу, вертикально встановленої УФ-лампи, електричного блока живлення, згідно з корисною моделлю, додатково оснащено пластиною, яка є п'єдесталом, що перешкоджає випадковому перекиданню пристрою. Суть корисної моделі, що заявляється, ілюструється кресленням. На кресл. зображений пристрій, виконаний з пластиною. Пристрій складається з штатива-п'єдесталу 1, вертикально встановленої УФ-лампи 2, електричного блока живлення 3, пластини-п'єдесталу 4, пристрій розміщений на нерухомому предметі 5. Використання пристрою полягає в наступному. При необхідності швидкого переміщення опромінювача він фіксується в потрібному місці. Приклад конкретного застосування. Технічні дані. Бактерицидний опромінювач ОКН-8 Номінальна напруга, В 220±10 % 50±1 Частота Гц Номінальна споживана потужність, Вт, не більше 8-30 Тривалість сеансу опромінення не більше, хв 30 Діапазон Уф-випромінювання, нм 100-280 Інтенсивність Уф2 випромінювання, Вт/м : - Піддіапазон А 0,004 - Піддіапазон В 0,0027 - Піддіапазон С 0,093 40 Продуктивність опромінювача ОКН-8 по повітрю при бактерійній ефективності 99,9 % - 20 3 м /г. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Пристрій для знезараження повітря ультрафіолетовим випромінюванням, що складається з штатива-п'єдесталу, вертикально встановленої УФ-лампи, електричного блока живлення, який відрізняється тим, що оснащений пластиною, яка є п'єдесталом, що перешкоджає випадковому перекиданню пристрою. 1 UA 90543 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
