Виконана з можливістю попередньої затяжки за допомогою витиснення матеріалу втулка і оснащена цією втулкою опора

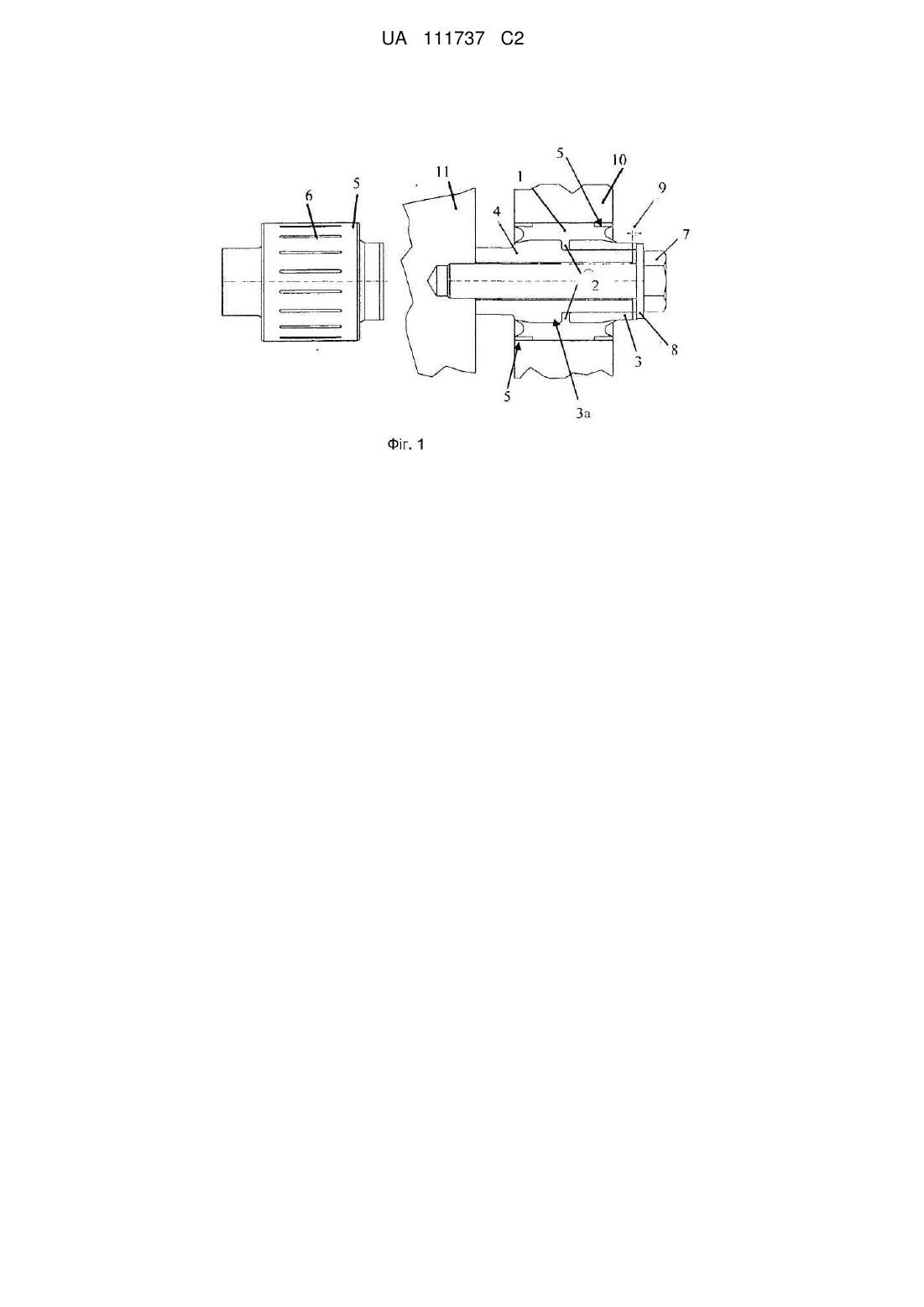

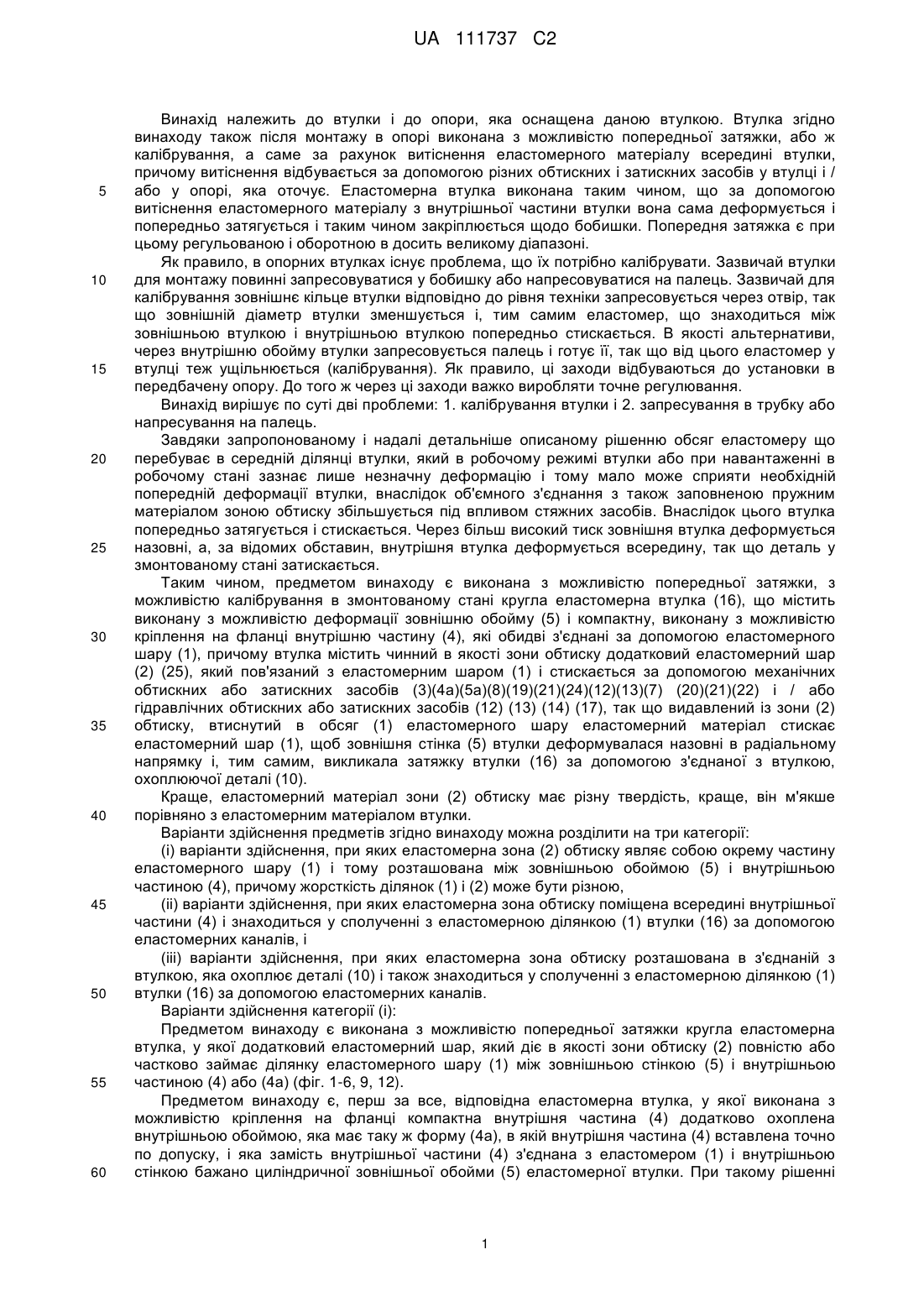

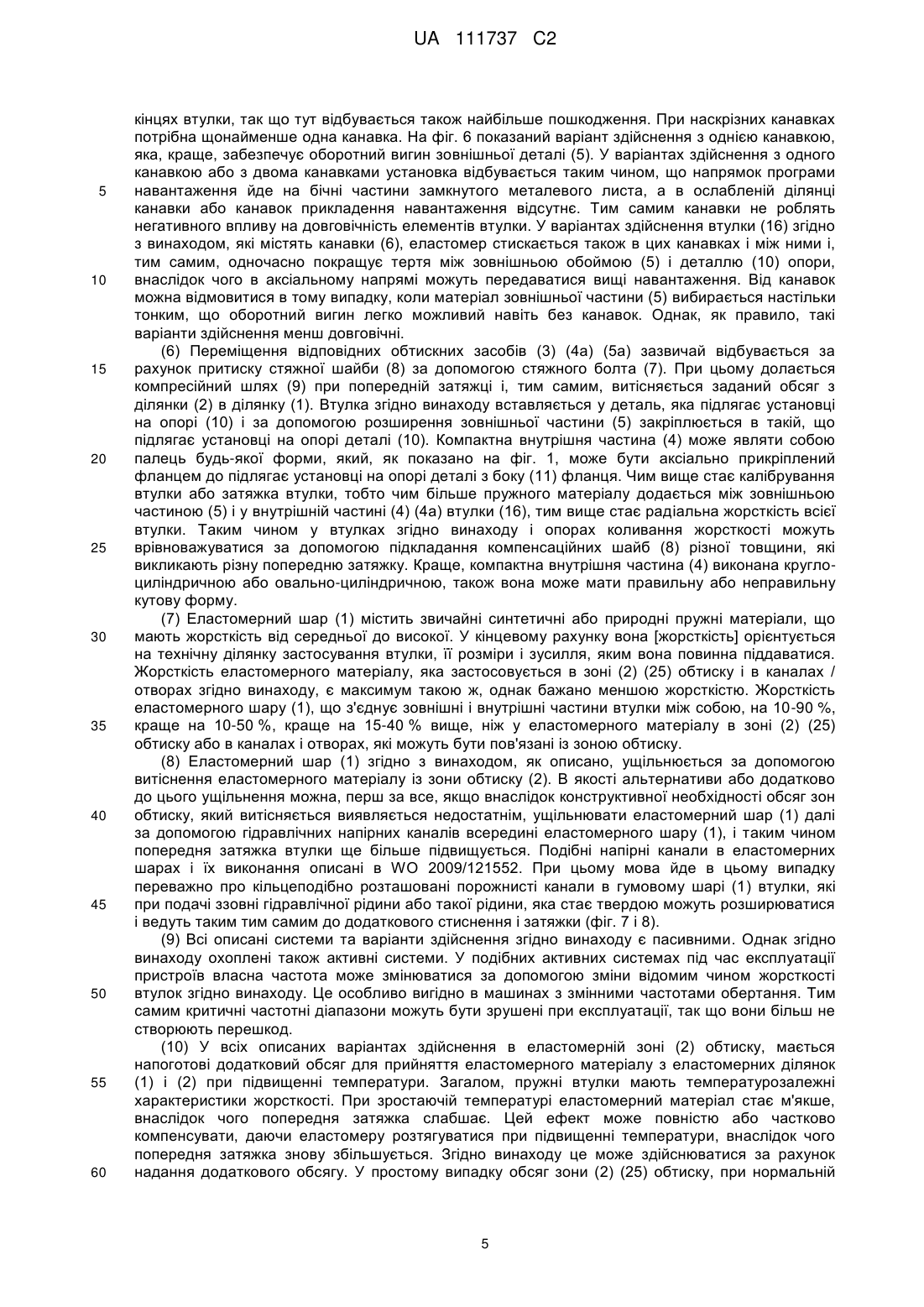

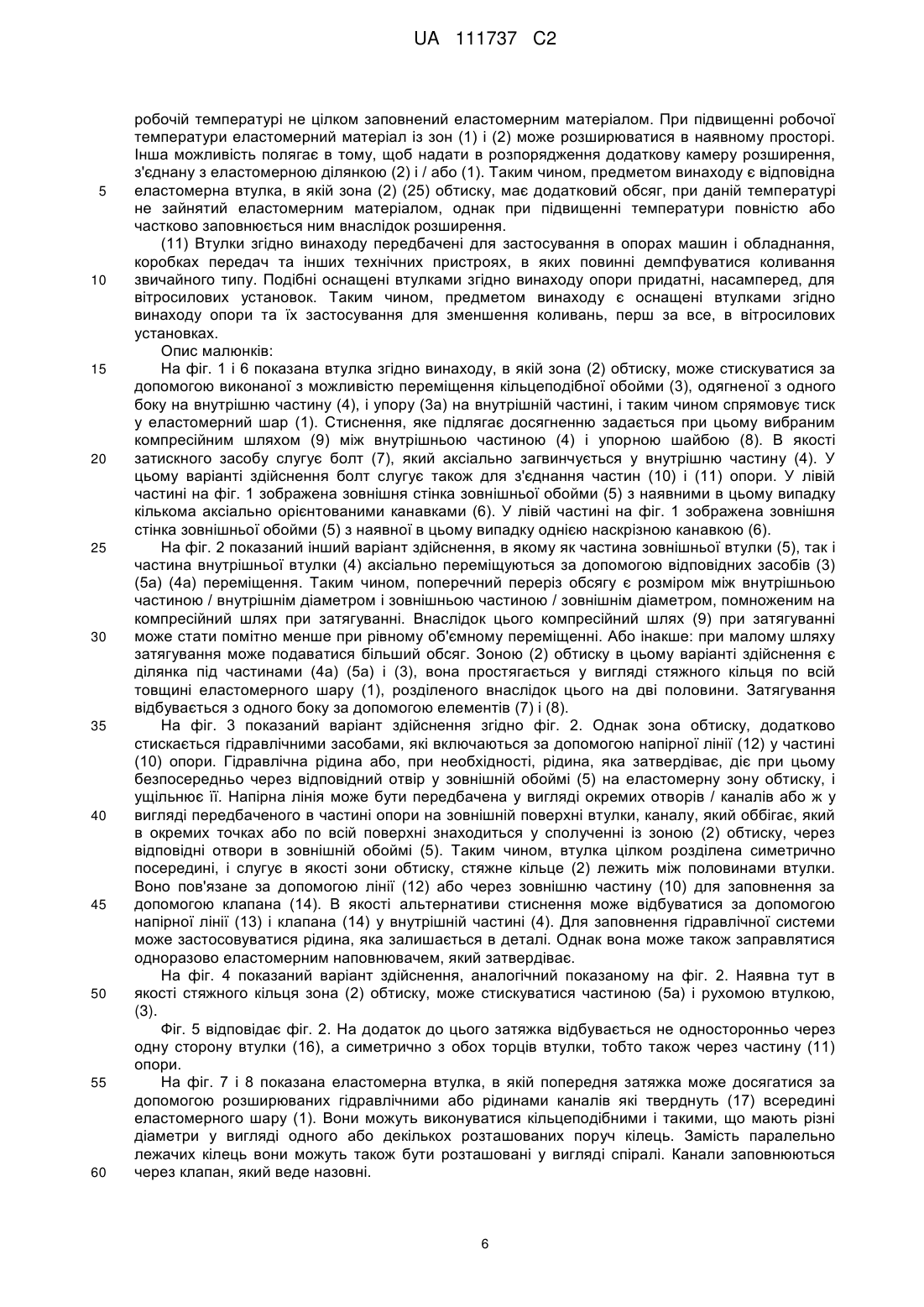

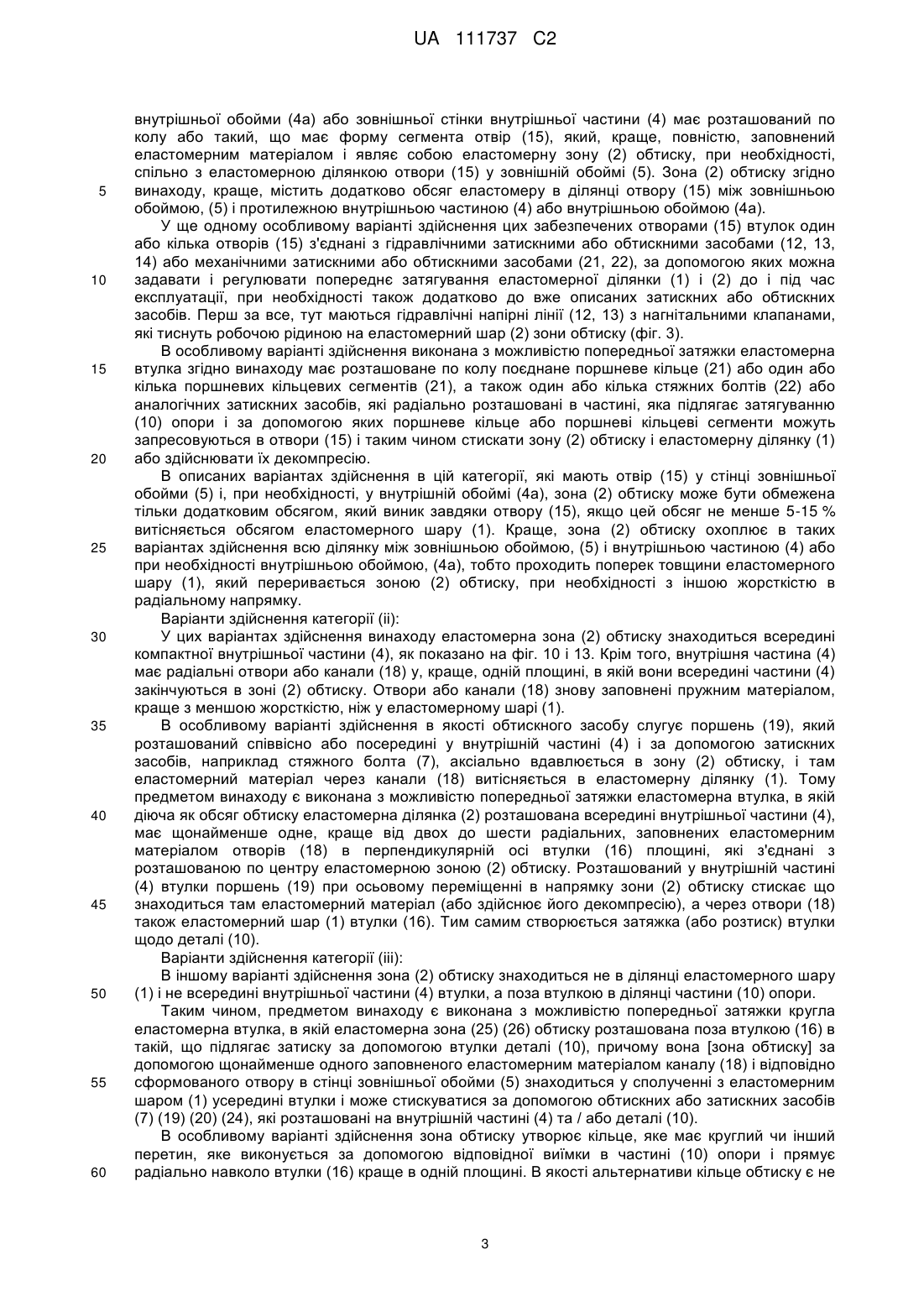

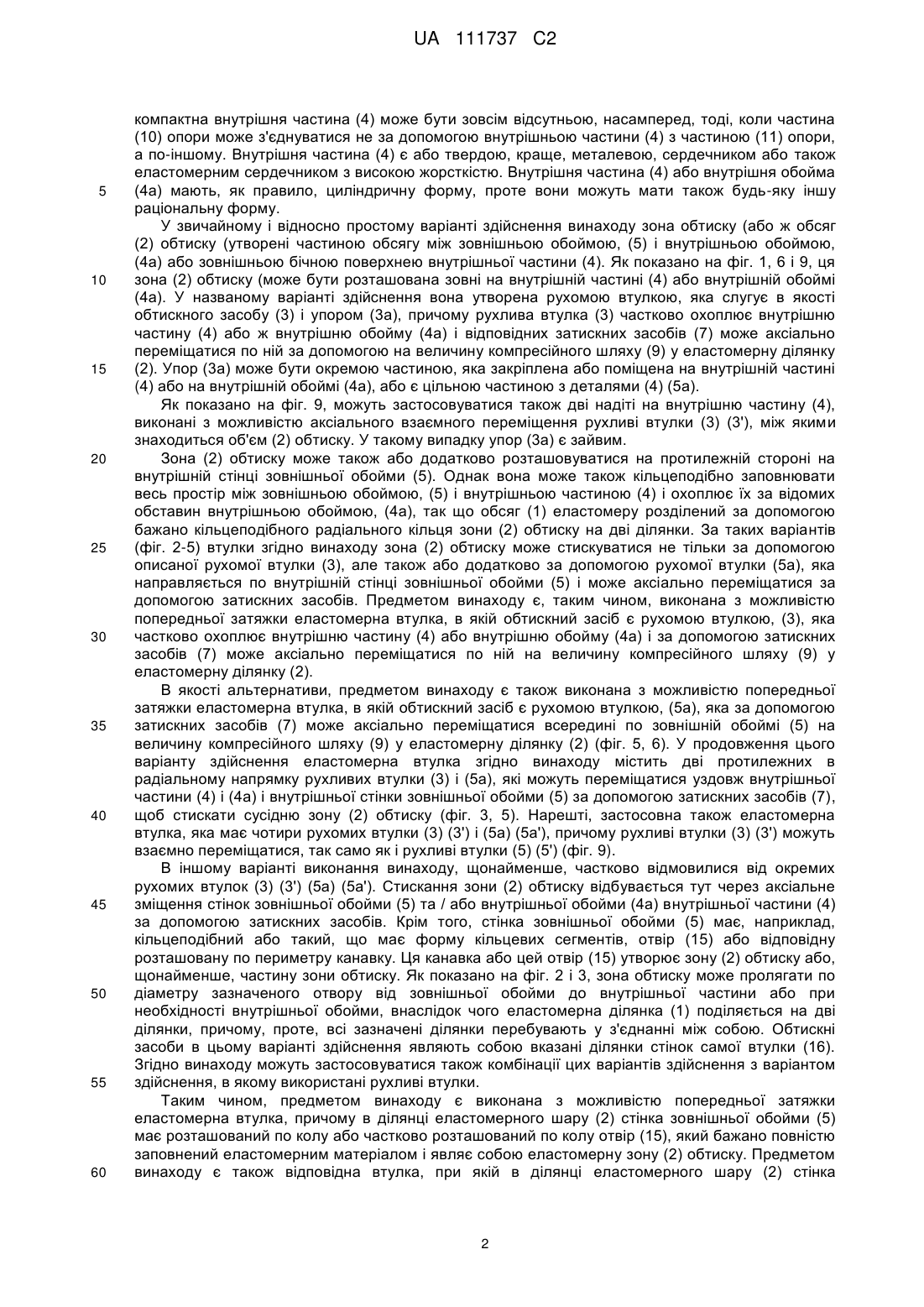

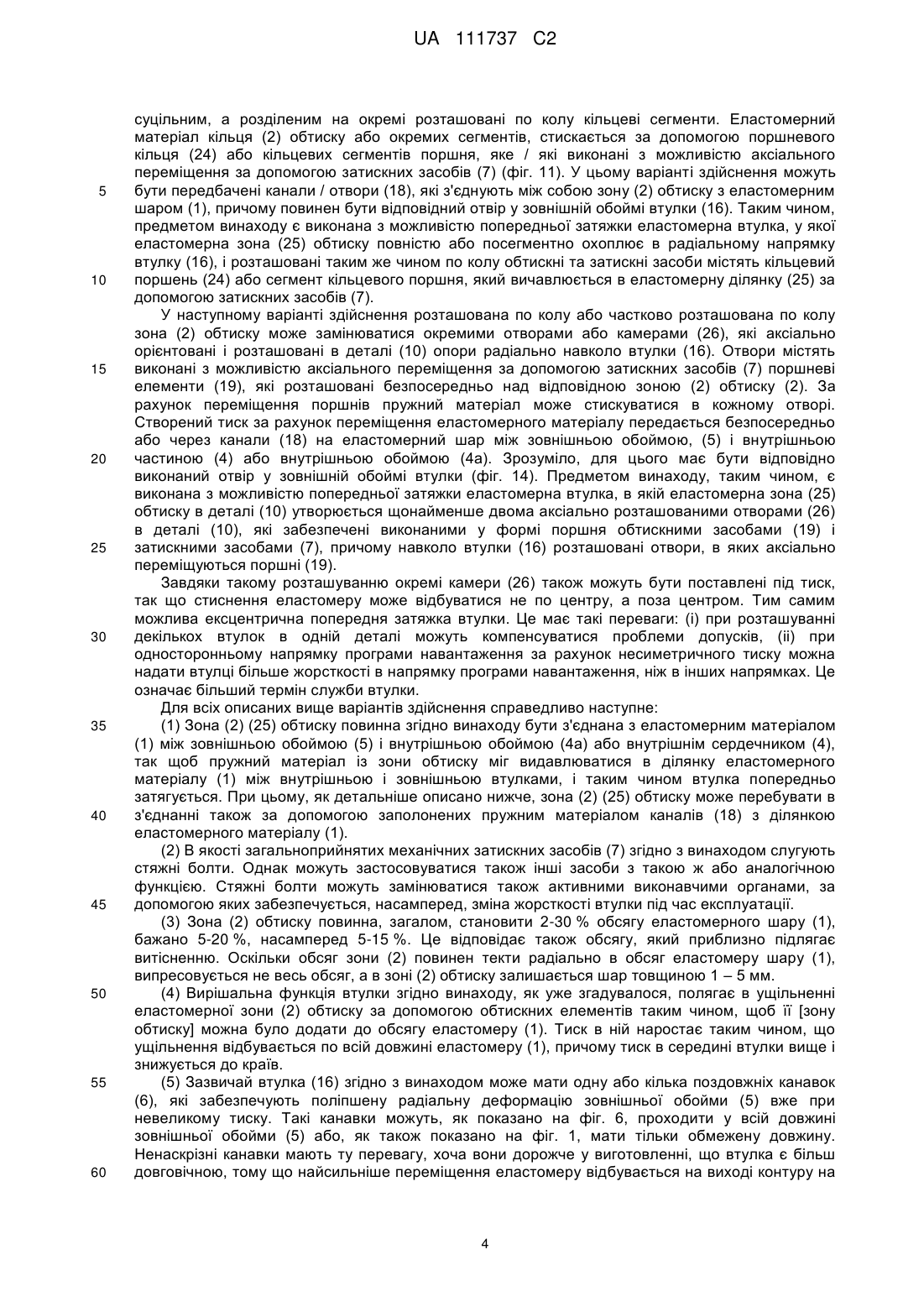

Реферат: Винахід належить до втулки і до опори, яка оснащена даною втулкою. Втулка згідно з винаходом також після монтажу в опорі виконана з можливістю попередньої затяжки, або ж калібрування, а саме за рахунок витиснення еластомерного матеріалу всередині втулки, причому витиснення відбувається за допомогою різних обтискних і затискних засобів у втулці і/або в опорі, яка оточує. UA 111737 C2 (12) UA 111737 C2 UA 111737 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до втулки і до опори, яка оснащена даною втулкою. Втулка згідно винаходу також після монтажу в опорі виконана з можливістю попередньої затяжки, або ж калібрування, а саме за рахунок витіснення еластомерного матеріалу всередині втулки, причому витіснення відбувається за допомогою різних обтискних і затискних засобів у втулці і / або у опорі, яка оточує. Еластомерна втулка виконана таким чином, що за допомогою витіснення еластомерного матеріалу з внутрішньої частини втулки вона сама деформується і попередньо затягується і таким чином закріплюється щодо бобишки. Попередня затяжка є при цьому регульованою і оборотною в досить великому діапазоні. Як правило, в опорних втулках існує проблема, що їх потрібно калібрувати. Зазвичай втулки для монтажу повинні запресовуватися у бобишку або напресовуватися на палець. Зазвичай для калібрування зовнішнє кільце втулки відповідно до рівня техніки запресовується через отвір, так що зовнішній діаметр втулки зменшується і, тим самим еластомер, що знаходиться між зовнішньою втулкою і внутрішньою втулкою попередньо стискається. В якості альтернативи, через внутрішню обойму втулки запресовується палець і готує її, так що від цього еластомер у втулці теж ущільнюється (калібрування). Як правило, ці заходи відбуваються до установки в передбачену опору. До того ж через ці заходи важко виробляти точне регулювання. Винахід вирішує по суті дві проблеми: 1. калібрування втулки і 2. запресування в трубку або напресування на палець. Завдяки запропонованому і надалі детальніше описаному рішенню обсяг еластомеру що перебуває в середній ділянці втулки, який в робочому режимі втулки або при навантаженні в робочому стані зазнає лише незначну деформацію і тому мало може сприяти необхідній попередній деформації втулки, внаслідок об'ємного з'єднання з також заповненою пружним матеріалом зоною обтиску збільшується під впливом стяжних засобів. Внаслідок цього втулка попередньо затягується і стискається. Через більш високий тиск зовнішня втулка деформується назовні, а, за відомих обставин, внутрішня втулка деформується всередину, так що деталь у змонтованому стані затискається. Таким чином, предметом винаходу є виконана з можливістю попередньої затяжки, з можливістю калібрування в змонтованому стані кругла еластомерна втулка (16), що містить виконану з можливістю деформації зовнішню обойму (5) і компактну, виконану з можливістю кріплення на фланці внутрішню частину (4), які обидві з'єднані за допомогою еластомерного шару (1), причому втулка містить чинний в якості зони обтиску додатковий еластомерний шар (2) (25), який пов'язаний з еластомерним шаром (1) і стискається за допомогою механічних обтискних або затискних засобів (3)(4a)(5a)(8)(19)(21)(24)(12)(13)(7) (20)(21)(22) і / або гідравлічних обтискних або затискних засобів (12) (13) (14) (17), так що видавлений із зони (2) обтиску, втиснутий в обсяг (1) еластомерного шару еластомерний матеріал стискає еластомерний шар (1), щоб зовнішня стінка (5) втулки деформувалася назовні в радіальному напрямку і, тим самим, викликала затяжку втулки (16) за допомогою з'єднаної з втулкою, охоплюючої деталі (10). Краще, еластомерний матеріал зони (2) обтиску має різну твердість, краще, він м'якше порівняно з еластомерним матеріалом втулки. Варіанти здійснення предметів згідно винаходу можна розділити на три категорії: (i) варіанти здійснення, при яких еластомерна зона (2) обтиску являє собою окрему частину еластомерного шару (1) і тому розташована між зовнішньою обоймою (5) і внутрішньою частиною (4), причому жорсткість ділянок (1) і (2) може бути різною, (ii) варіанти здійснення, при яких еластомерна зона обтиску поміщена всередині внутрішньої частини (4) і знаходиться у сполученні з еластомерною ділянкою (1) втулки (16) за допомогою еластомерних каналів, і (iii) варіанти здійснення, при яких еластомерна зона обтиску розташована в з'єднаній з втулкою, яка охоплює деталі (10) і також знаходиться у сполученні з еластомерною ділянкою (1) втулки (16) за допомогою еластомерних каналів. Варіанти здійснення категорії (i): Предметом винаходу є виконана з можливістю попередньої затяжки кругла еластомерна втулка, у якої додатковий еластомерний шар, який діє в якості зони обтиску (2) повністю або частково займає ділянку еластомерного шару (1) між зовнішньою стінкою (5) і внутрішньою частиною (4) або (4a) (фіг. 1-6, 9, 12). Предметом винаходу є, перш за все, відповідна еластомерна втулка, у якої виконана з можливістю кріплення на фланці компактна внутрішня частина (4) додатково охоплена внутрішньою обоймою, яка має таку ж форму (4a), в якій внутрішня частина (4) вставлена точно по допуску, і яка замість внутрішньої частини (4) з'єднана з еластомером (1) і внутрішньою стінкою бажано циліндричної зовнішньої обойми (5) еластомерної втулки. При такому рішенні 1 UA 111737 C2 5 10 15 20 25 30 35 40 45 50 55 60 компактна внутрішня частина (4) може бути зовсім відсутньою, насамперед, тоді, коли частина (10) опори може з'єднуватися не за допомогою внутрішньою частини (4) з частиною (11) опори, а по-іншому. Внутрішня частина (4) є або твердою, краще, металевою, сердечником або також еластомерним сердечником з високою жорсткістю. Внутрішня частина (4) або внутрішня обойма (4a) мають, як правило, циліндричну форму, проте вони можуть мати також будь-яку іншу раціональну форму. У звичайному і відносно простому варіанті здійснення винаходу зона обтиску (або ж обсяг (2) обтиску (утворені частиною обсягу між зовнішньою обоймою, (5) і внутрішньою обоймою, (4a) або зовнішньою бічною поверхнею внутрішньої частини (4). Як показано на фіг. 1, 6 і 9, ця зона (2) обтиску (може бути розташована зовні на внутрішній частині (4) або внутрішній обоймі (4a). У названому варіанті здійснення вона утворена рухомою втулкою, яка слугує в якості обтискного засобу (3) і упором (3a), причому рухлива втулка (3) частково охоплює внутрішню частину (4) або ж внутрішню обойму (4a) і відповідних затискних засобів (7) може аксіально переміщатися по ній за допомогою на величину компресійного шляху (9) у еластомерну ділянку (2). Упор (3a) може бути окремою частиною, яка закріплена або поміщена на внутрішній частині (4) або на внутрішній обоймі (4a), або є цільною частиною з деталями (4) (5a). Як показано на фіг. 9, можуть застосовуватися також дві надіті на внутрішню частину (4), виконані з можливістю аксіального взаємного переміщення рухливі втулки (3) (3'), між якими знаходиться об'єм (2) обтиску. У такому випадку упор (3a) є зайвим. Зона (2) обтиску може також або додатково розташовуватися на протилежній стороні на внутрішній стінці зовнішньої обойми (5). Однак вона може також кільцеподібно заповнювати весь простір між зовнішньою обоймою, (5) і внутрішньою частиною (4) і охоплює їх за відомих обставин внутрішньою обоймою, (4a), так що обсяг (1) еластомеру розділений за допомогою бажано кільцеподібного радіального кільця зони (2) обтиску на дві ділянки. За таких варіантів (фіг. 2-5) втулки згідно винаходу зона (2) обтиску може стискуватися не тільки за допомогою описаної рухомої втулки (3), але також або додатково за допомогою рухомої втулки (5a), яка направляється по внутрішній стінці зовнішньої обойми (5) і може аксіально переміщатися за допомогою затискних засобів. Предметом винаходу є, таким чином, виконана з можливістю попередньої затяжки еластомерна втулка, в якій обтискний засіб є рухомою втулкою, (3), яка частково охоплює внутрішню частину (4) або внутрішню обойму (4a) і за допомогою затискних засобів (7) може аксіально переміщатися по ній на величину компресійного шляху (9) у еластомерну ділянку (2). В якості альтернативи, предметом винаходу є також виконана з можливістю попередньої затяжки еластомерна втулка, в якій обтискний засіб є рухомою втулкою, (5a), яка за допомогою затискних засобів (7) може аксіально переміщатися всередині по зовнішній обоймі (5) на величину компресійного шляху (9) у еластомерну ділянку (2) (фіг. 5, 6). У продовження цього варіанту здійснення еластомерна втулка згідно винаходу містить дві протилежних в радіальному напрямку рухливих втулки (3) і (5a), які можуть переміщатися уздовж внутрішньої частини (4) і (4a) і внутрішньої стінки зовнішньої обойми (5) за допомогою затискних засобів (7), щоб стискати сусідню зону (2) обтиску (фіг. 3, 5). Нарешті, застосовна також еластомерна втулка, яка має чотири рухомих втулки (3) (3') і (5a) (5a'), причому рухливі втулки (3) (3') можуть взаємно переміщатися, так само як і рухливі втулки (5) (5') (фіг. 9). В іншому варіанті виконання винаходу, щонайменше, частково відмовилися від окремих рухомих втулок (3) (3') (5a) (5a'). Стискання зони (2) обтиску відбувається тут через аксіальне зміщення стінок зовнішньої обойми (5) та / або внутрішньої обойми (4a) внутрішньої частини (4) за допомогою затискних засобів. Крім того, стінка зовнішньої обойми (5) має, наприклад, кільцеподібний або такий, що має форму кільцевих сегментів, отвір (15) або відповідну розташовану по периметру канавку. Ця канавка або цей отвір (15) утворює зону (2) обтиску або, щонайменше, частину зони обтиску. Як показано на фіг. 2 і 3, зона обтиску може пролягати по діаметру зазначеного отвору від зовнішньої обойми до внутрішньої частини або при необхідності внутрішньої обойми, внаслідок чого еластомерна ділянка (1) поділяється на дві ділянки, причому, проте, всі зазначені ділянки перебувають у з'єднанні між собою. Обтискні засоби в цьому варіанті здійснення являють собою вказані ділянки стінок самої втулки (16). Згідно винаходу можуть застосовуватися також комбінації цих варіантів здійснення з варіантом здійснення, в якому використані рухливі втулки. Таким чином, предметом винаходу є виконана з можливістю попередньої затяжки еластомерна втулка, причому в ділянці еластомерного шару (2) стінка зовнішньої обойми (5) має розташований по колу або частково розташований по колу отвір (15), який бажано повністю заповнений еластомерним матеріалом і являє собою еластомерну зону (2) обтиску. Предметом винаходу є також відповідна втулка, при якій в ділянці еластомерного шару (2) стінка 2 UA 111737 C2 5 10 15 20 25 30 35 40 45 50 55 60 внутрішньої обойми (4a) або зовнішньої стінки внутрішньої частини (4) має розташований по колу або такий, що має форму сегмента отвір (15), який, краще, повністю, заповнений еластомерним матеріалом і являє собою еластомерну зону (2) обтиску, при необхідності, спільно з еластомерною ділянкою отвори (15) у зовнішній обоймі (5). Зона (2) обтиску згідно винаходу, краще, містить додатково обсяг еластомеру в ділянці отвору (15) між зовнішньою обоймою, (5) і протилежною внутрішньою частиною (4) або внутрішньою обоймою (4a). У ще одному особливому варіанті здійснення цих забезпечених отворами (15) втулок один або кілька отворів (15) з'єднані з гідравлічними затискними або обтискними засобами (12, 13, 14) або механічними затискними або обтискними засобами (21, 22), за допомогою яких можна задавати і регулювати попереднє затягування еластомерної ділянки (1) і (2) до і під час експлуатації, при необхідності також додатково до вже описаних затискних або обтискних засобів. Перш за все, тут маються гідравлічні напірні лінії (12, 13) з нагнітальними клапанами, які тиснуть робочою рідиною на еластомерний шар (2) зони обтиску (фіг. 3). В особливому варіанті здійснення виконана з можливістю попередньої затяжки еластомерна втулка згідно винаходу має розташоване по колу поєднане поршневе кільце (21) або один або кілька поршневих кільцевих сегментів (21), а також один або кілька стяжних болтів (22) або аналогічних затискних засобів, які радіально розташовані в частині, яка підлягає затягуванню (10) опори і за допомогою яких поршневе кільце або поршневі кільцеві сегменти можуть запресовуються в отвори (15) і таким чином стискати зону (2) обтиску і еластомерну ділянку (1) або здійснювати їх декомпресію. В описаних варіантах здійснення в цій категорії, які мають отвір (15) у стінці зовнішньої обойми (5) і, при необхідності, у внутрішній обоймі (4a), зона (2) обтиску може бути обмежена тільки додатковим обсягом, який виник завдяки отвору (15), якщо цей обсяг не менше 5-15 % витісняється обсягом еластомерного шару (1). Краще, зона (2) обтиску охоплює в таких варіантах здійснення всю ділянку між зовнішньою обоймою, (5) і внутрішньою частиною (4) або при необхідності внутрішньою обоймою, (4a), тобто проходить поперек товщини еластомерного шару (1), який переривається зоною (2) обтиску, при необхідності з іншою жорсткістю в радіальному напрямку. Варіанти здійснення категорії (ii): У цих варіантах здійснення винаходу еластомерна зона (2) обтиску знаходиться всередині компактної внутрішньої частини (4), як показано на фіг. 10 і 13. Крім того, внутрішня частина (4) має радіальні отвори або канали (18) у, краще, одній площині, в якій вони всередині частини (4) закінчуються в зоні (2) обтиску. Отвори або канали (18) знову заповнені пружним матеріалом, краще з меншою жорсткістю, ніж у еластомерному шарі (1). В особливому варіанті здійснення в якості обтискного засобу слугує поршень (19), який розташований співвісно або посередині у внутрішній частині (4) і за допомогою затискних засобів, наприклад стяжного болта (7), аксіально вдавлюється в зону (2) обтиску, і там еластомерний матеріал через канали (18) витісняється в еластомерну ділянку (1). Тому предметом винаходу є виконана з можливістю попередньої затяжки еластомерна втулка, в якій діюча як обсяг обтиску еластомерна ділянка (2) розташована всередині внутрішньої частини (4), має щонайменше одне, краще від двох до шести радіальних, заповнених еластомерним матеріалом отворів (18) в перпендикулярній осі втулки (16) площині, які з'єднані з розташованою по центру еластомерною зоною (2) обтиску. Розташований у внутрішній частині (4) втулки поршень (19) при осьовому переміщенні в напрямку зони (2) обтиску стискає що знаходиться там еластомерний матеріал (або здійснює його декомпресію), а через отвори (18) також еластомерний шар (1) втулки (16). Тим самим створюється затяжка (або розтиск) втулки щодо деталі (10). Варіанти здійснення категорії (iii): В іншому варіанті здійснення зона (2) обтиску знаходиться не в ділянці еластомерного шару (1) і не всередині внутрішньої частини (4) втулки, а поза втулкою в ділянці частини (10) опори. Таким чином, предметом винаходу є виконана з можливістю попередньої затяжки кругла еластомерна втулка, в якій еластомерна зона (25) (26) обтиску розташована поза втулкою (16) в такій, що підлягає затиску за допомогою втулки деталі (10), причому вона [зона обтиску] за допомогою щонайменше одного заповненого еластомерним матеріалом каналу (18) і відповідно сформованого отвору в стінці зовнішньої обойми (5) знаходиться у сполученні з еластомерним шаром (1) усередині втулки і може стискуватися за допомогою обтискних або затискних засобів (7) (19) (20) (24), які розташовані на внутрішній частині (4) та / або деталі (10). В особливому варіанті здійснення зона обтиску утворює кільце, яке має круглий чи інший перетин, яке виконується за допомогою відповідної виїмки в частині (10) опори і прямує радіально навколо втулки (16) краще в одній площині. В якості альтернативи кільце обтиску є не 3 UA 111737 C2 5 10 15 20 25 30 35 40 45 50 55 60 суцільним, а розділеним на окремі розташовані по колу кільцеві сегменти. Еластомерний матеріал кільця (2) обтиску або окремих сегментів, стискається за допомогою поршневого кільця (24) або кільцевих сегментів поршня, яке / які виконані з можливістю аксіального переміщення за допомогою затискних засобів (7) (фіг. 11). У цьому варіанті здійснення можуть бути передбачені канали / отвори (18), які з'єднують між собою зону (2) обтиску з еластомерним шаром (1), причому повинен бути відповідний отвір у зовнішній обоймі втулки (16). Таким чином, предметом винаходу є виконана з можливістю попередньої затяжки еластомерна втулка, у якої еластомерна зона (25) обтиску повністю або посегментно охоплює в радіальному напрямку втулку (16), і розташовані таким же чином по колу обтискні та затискні засоби містять кільцевий поршень (24) або сегмент кільцевого поршня, який вичавлюється в еластомерну ділянку (25) за допомогою затискних засобів (7). У наступному варіанті здійснення розташована по колу або частково розташована по колу зона (2) обтиску може замінюватися окремими отворами або камерами (26), які аксіально орієнтовані і розташовані в деталі (10) опори радіально навколо втулки (16). Отвори містять виконані з можливістю аксіального переміщення за допомогою затискних засобів (7) поршневі елементи (19), які розташовані безпосередньо над відповідною зоною (2) обтиску (2). За рахунок переміщення поршнів пружний матеріал може стискуватися в кожному отворі. Створений тиск за рахунок переміщення еластомерного матеріалу передається безпосередньо або через канали (18) на еластомерний шар між зовнішньою обоймою, (5) і внутрішньою частиною (4) або внутрішньою обоймою (4a). Зрозуміло, для цього має бути відповідно виконаний отвір у зовнішній обоймі втулки (фіг. 14). Предметом винаходу, таким чином, є виконана з можливістю попередньої затяжки еластомерна втулка, в якій еластомерна зона (25) обтиску в деталі (10) утворюється щонайменше двома аксіально розташованими отворами (26) в деталі (10), які забезпечені виконаними у формі поршня обтискними засобами (19) і затискними засобами (7), причому навколо втулки (16) розташовані отвори, в яких аксіально переміщуються поршні (19). Завдяки такому розташуванню окремі камери (26) також можуть бути поставлені під тиск, так що стиснення еластомеру може відбуватися не по центру, а поза центром. Тим самим можлива ексцентрична попередня затяжка втулки. Це має такі переваги: (i) при розташуванні декількох втулок в одній деталі можуть компенсуватися проблеми допусків, (ii) при односторонньому напрямку програми навантаження за рахунок несиметричного тиску можна надати втулці більше жорсткості в напрямку програми навантаження, ніж в інших напрямках. Це означає більший термін служби втулки. Для всіх описаних вище варіантів здійснення справедливо наступне: (1) Зона (2) (25) обтиску повинна згідно винаходу бути з'єднана з еластомерним матеріалом (1) між зовнішньою обоймою (5) і внутрішньою обоймою (4a) або внутрішнім сердечником (4), так щоб пружний матеріал із зони обтиску міг видавлюватися в ділянку еластомерного матеріалу (1) між внутрішньою і зовнішньою втулками, і таким чином втулка попередньо затягується. При цьому, як детальніше описано нижче, зона (2) (25) обтиску може перебувати в з'єднанні також за допомогою заполонених пружним матеріалом каналів (18) з ділянкою еластомерного матеріалу (1). (2) В якості загальноприйнятих механічних затискних засобів (7) згідно з винаходом слугують стяжні болти. Однак можуть застосовуватися також інші засоби з такою ж або аналогічною функцією. Стяжні болти можуть замінюватися також активними виконавчими органами, за допомогою яких забезпечується, насамперед, зміна жорсткості втулки під час експлуатації. (3) Зона (2) обтиску повинна, загалом, становити 2-30 % обсягу еластомерного шару (1), бажано 5-20 %, насамперед 5-15 %. Це відповідає також обсягу, який приблизно підлягає витісненню. Оскільки обсяг зони (2) повинен текти радіально в обсяг еластомеру шару (1), випресовується не весь обсяг, а в зоні (2) обтиску залишається шар товщиною 1 – 5 мм. (4) Вирішальна функція втулки згідно винаходу, як уже згадувалося, полягає в ущільненні еластомерної зони (2) обтиску за допомогою обтискних елементів таким чином, щоб її [зону обтиску] можна було додати до обсягу еластомеру (1). Тиск в ній наростає таким чином, що ущільнення відбувається по всій довжині еластомеру (1), причому тиск в середині втулки вище і знижується до країв. (5) Зазвичай втулка (16) згідно з винаходом може мати одну або кілька поздовжніх канавок (6), які забезпечують поліпшену радіальну деформацію зовнішньої обойми (5) вже при невеликому тиску. Такі канавки можуть, як показано на фіг. 6, проходити у всій довжині зовнішньої обойми (5) або, як також показано на фіг. 1, мати тільки обмежену довжину. Ненаскрізні канавки мають ту перевагу, хоча вони дорожче у виготовленні, що втулка є більш довговічною, тому що найсильніше переміщення еластомеру відбувається на виході контуру на 4 UA 111737 C2 5 10 15 20 25 30 35 40 45 50 55 60 кінцях втулки, так що тут відбувається також найбільше пошкодження. При наскрізних канавках потрібна щонайменше одна канавка. На фіг. 6 показаний варіант здійснення з однією канавкою, яка, краще, забезпечує оборотний вигин зовнішньої деталі (5). У варіантах здійснення з одного канавкою або з двома канавками установка відбувається таким чином, що напрямок програми навантаження йде на бічні частини замкнутого металевого листа, а в ослабленій ділянці канавки або канавок прикладення навантаження відсутнє. Тим самим канавки не роблять негативного впливу на довговічність елементів втулки. У варіантах здійснення втулки (16) згідно з винаходом, які містять канавки (6), еластомер стискається також в цих канавках і між ними і, тим самим, одночасно покращує тертя між зовнішньою обоймою (5) і деталлю (10) опори, внаслідок чого в аксіальному напрямі можуть передаватися вищі навантаження. Від канавок можна відмовитися в тому випадку, коли матеріал зовнішньої частини (5) вибирається настільки тонким, що оборотний вигин легко можливий навіть без канавок. Однак, як правило, такі варіанти здійснення менш довговічні. (6) Переміщення відповідних обтискних засобів (3) (4a) (5a) зазвичай відбувається за рахунок притиску стяжної шайби (8) за допомогою стяжного болта (7). При цьому долається компресійний шлях (9) при попередній затяжці і, тим самим, витісняється заданий обсяг з ділянки (2) в ділянку (1). Втулка згідно винаходу вставляється у деталь, яка підлягає установці на опорі (10) і за допомогою розширення зовнішньої частини (5) закріплюється в такій, що підлягає установці на опорі деталі (10). Компактна внутрішня частина (4) може являти собою палець будь-якої форми, який, як показано на фіг. 1, може бути аксіально прикріплений фланцем до підлягає установці на опорі деталі з боку (11) фланця. Чим вище стає калібрування втулки або затяжка втулки, тобто чим більше пружного матеріалу додається між зовнішньою частиною (5) і у внутрішній частині (4) (4a) втулки (16), тим вище стає радіальна жорсткість всієї втулки. Таким чином у втулках згідно винаходу і опорах коливання жорсткості можуть врівноважуватися за допомогою підкладання компенсаційних шайб (8) різної товщини, які викликають різну попередню затяжку. Краще, компактна внутрішня частина (4) виконана круглоциліндричною або овально-циліндричною, також вона може мати правильну або неправильну кутову форму. (7) Еластомерний шар (1) містить звичайні синтетичні або природні пружні матеріали, що мають жорсткість від середньої до високої. У кінцевому рахунку вона [жорсткість] орієнтується на технічну ділянку застосування втулки, її розміри і зусилля, яким вона повинна піддаватися. Жорсткість еластомерного матеріалу, яка застосовується в зоні (2) (25) обтиску і в каналах / отворах згідно винаходу, є максимум такою ж, однак бажано меншою жорсткістю. Жорсткість еластомерного шару (1), що з'єднує зовнішні і внутрішні частини втулки між собою, на 10-90 %, краще на 10-50 %, краще на 15-40 % вище, ніж у еластомерного матеріалу в зоні (2) (25) обтиску або в каналах і отворах, які можуть бути пов'язані із зоною обтиску. (8) Еластомерний шар (1) згідно з винаходом, як описано, ущільнюється за допомогою витіснення еластомерного матеріалу із зони обтиску (2). В якості альтернативи або додатково до цього ущільнення можна, перш за все, якщо внаслідок конструктивної необхідності обсяг зон обтиску, який витісняється виявляється недостатнім, ущільнювати еластомерний шар (1) далі за допомогою гідравлічних напірних каналів всередині еластомерного шару (1), і таким чином попередня затяжка втулки ще більше підвищується. Подібні напірні канали в еластомерних шарах і їх виконання описані в WO 2009/121552. При цьому мова йде в цьому випадку переважно про кільцеподібно розташовані порожнисті канали в гумовому шарі (1) втулки, які при подачі ззовні гідравлічної рідини або такої рідини, яка стає твердою можуть розширюватися і ведуть таким тим самим до додаткового стиснення і затяжки (фіг. 7 і 8). (9) Всі описані системи та варіанти здійснення згідно винаходу є пасивними. Однак згідно винаходу охоплені також активні системи. У подібних активних системах під час експлуатації пристроїв власна частота може змінюватися за допомогою зміни відомим чином жорсткості втулок згідно винаходу. Це особливо вигідно в машинах з змінними частотами обертання. Тим самим критичні частотні діапазони можуть бути зрушені при експлуатації, так що вони більш не створюють перешкод. (10) У всіх описаних варіантах здійснення в еластомерній зоні (2) обтиску, мається напоготові додатковий обсяг для прийняття еластомерного матеріалу з еластомерних ділянок (1) і (2) при підвищенні температури. Загалом, пружні втулки мають температурозалежні характеристики жорсткості. При зростаючій температурі еластомерний матеріал стає м'якше, внаслідок чого попередня затяжка слабшає. Цей ефект може повністю або частково компенсувати, даючи еластомеру розтягуватися при підвищенні температури, внаслідок чого попередня затяжка знову збільшується. Згідно винаходу це може здійснюватися за рахунок надання додаткового обсягу. У простому випадку обсяг зони (2) (25) обтиску, при нормальній 5 UA 111737 C2 5 10 15 20 25 30 35 40 45 50 55 60 робочій температурі не цілком заповнений еластомерним матеріалом. При підвищенні робочої температури еластомерний матеріал із зон (1) і (2) може розширюватися в наявному просторі. Інша можливість полягає в тому, щоб надати в розпорядження додаткову камеру розширення, з'єднану з еластомерною ділянкою (2) і / або (1). Таким чином, предметом винаходу є відповідна еластомерна втулка, в якій зона (2) (25) обтиску, має додатковий обсяг, при даній температурі не зайнятий еластомерним матеріалом, однак при підвищенні температури повністю або частково заповнюється ним внаслідок розширення. (11) Втулки згідно винаходу передбачені для застосування в опорах машин і обладнання, коробках передач та інших технічних пристроях, в яких повинні демпфуватися коливання звичайного типу. Подібні оснащені втулками згідно винаходу опори придатні, насамперед, для вітросилових установок. Таким чином, предметом винаходу є оснащені втулками згідно винаходу опори та їх застосування для зменшення коливань, перш за все, в вітросилових установках. Опис малюнків: На фіг. 1 і 6 показана втулка згідно винаходу, в якій зона (2) обтиску, може стискуватися за допомогою виконаної з можливістю переміщення кільцеподібної обойми (3), одягненої з одного боку на внутрішню частину (4), і упору (3a) на внутрішній частині, і таким чином спрямовує тиск у еластомерний шар (1). Стиснення, яке підлягає досягненню задається при цьому вибраним компресійним шляхом (9) між внутрішньою частиною (4) і упорною шайбою (8). В якості затискного засобу слугує болт (7), який аксіально загвинчується у внутрішню частину (4). У цьому варіанті здійснення болт слугує також для з'єднання частин (10) і (11) опори. У лівій частині на фіг. 1 зображена зовнішня стінка зовнішньої обойми (5) з наявними в цьому випадку кількома аксіально орієнтованими канавками (6). У лівій частині на фіг. 1 зображена зовнішня стінка зовнішньої обойми (5) з наявної в цьому випадку однією наскрізною канавкою (6). На фіг. 2 показаний інший варіант здійснення, в якому як частина зовнішньої втулки (5), так і частина внутрішньої втулки (4) аксіально переміщуються за допомогою відповідних засобів (3) (5a) (4a) переміщення. Таким чином, поперечний переріз обсягу є розміром між внутрішньою частиною / внутрішнім діаметром і зовнішньою частиною / зовнішнім діаметром, помноженим на компресійний шлях при затягуванні. Внаслідок цього компресійний шлях (9) при затягуванні може стати помітно менше при рівному об'ємному переміщенні. Або інакше: при малому шляху затягування може подаватися більший обсяг. Зоною (2) обтиску в цьому варіанті здійснення є ділянка під частинами (4a) (5a) і (3), вона простягається у вигляді стяжного кільця по всій товщині еластомерного шару (1), розділеного внаслідок цього на дві половини. Затягування відбувається з одного боку за допомогою елементів (7) і (8). На фіг. 3 показаний варіант здійснення згідно фіг. 2. Однак зона обтиску, додатково стискається гідравлічними засобами, які включаються за допомогою напірної лінії (12) у частині (10) опори. Гідравлічна рідина або, при необхідності, рідина, яка затвердіває, діє при цьому безпосередньо через відповідний отвір у зовнішній обоймі (5) на еластомерну зону обтиску, і ущільнює її. Напірна лінія може бути передбачена у вигляді окремих отворів / каналів або ж у вигляді передбаченого в частині опори на зовнішній поверхні втулки, каналу, який оббігає, який в окремих точках або по всій поверхні знаходиться у сполученні із зоною (2) обтиску, через відповідні отвори в зовнішній обоймі (5). Таким чином, втулка цілком розділена симетрично посередині, і слугує в якості зони обтиску, стяжне кільце (2) лежить між половинами втулки. Воно пов'язане за допомогою лінії (12) або через зовнішню частину (10) для заповнення за допомогою клапана (14). В якості альтернативи стиснення може відбуватися за допомогою напірної лінії (13) і клапана (14) у внутрішній частині (4). Для заповнення гідравлічної системи може застосовуватися рідина, яка залишається в деталі. Однак вона може також заправлятися одноразово еластомерним наповнювачем, який затвердіває. На фіг. 4 показаний варіант здійснення, аналогічний показаному на фіг. 2. Наявна тут в якості стяжного кільця зона (2) обтиску, може стискуватися частиною (5a) і рухомою втулкою, (3). Фіг. 5 відповідає фіг. 2. На додаток до цього затяжка відбувається не односторонньо через одну сторону втулки (16), а симетрично з обох торців втулки, тобто також через частину (11) опори. На фіг. 7 і 8 показана еластомерна втулка, в якій попередня затяжка може досягатися за допомогою розширюваних гідравлічними або рідинами каналів які тверднуть (17) всередині еластомерного шару (1). Вони можуть виконуватися кільцеподібними і такими, що мають різні діаметри у вигляді одного або декількох розташованих поруч кілець. Замість паралельно лежачих кілець вони можуть також бути розташовані у вигляді спіралі. Канали заповнюються через клапан, який веде назовні. 6 UA 111737 C2 5 10 15 20 25 30 35 40 45 50 55 60 На фіг. 9 показаний принцип варіанту здійснення на фіг. 1. Тут зона (2) обтиску, стискається двома протилежними рухомими втулками (3), надітими з обох сторін втулки на внутрішню частину (4), за допомогою затискних засобів (7) і наполегливою шайбою (8) відповідно з регульованим компресійним шляхом (9). На фіг. 10 і 13 показаний варіант здійснення, в якому зона обтиску, яка містить еластомер, (2) розташована всередині внутрішньої частини (4). Вона [зона обтиску,] кількома каналами або отворами які містять еластомер (18) з'єднана з розташованим по периметру еластомерним шаром (1) втулки. Отвори виконані радіально в одній площині. Вони зустрічаються всередині частини (4) у заповненій еластомером прес-камері (2), яка може ущільнюватися циліндричним, виконаним з можливістю аксіального переміщення поршневим елементом (19) за допомогою стяжного болта (7). На фіг. 11 показана втулка згідно винаходу, в якій зона (2) обтиску, , на противагу фіг. 10, розташована поза втулкою (16) в елементі (10) опори. При цьому зона обтиску, має вигляд замкнутого кільця, що охоплює втулку (16) безпосередньо або, як показано, на відстані діаметру кільцеподібного з'єднувального каналу (18) цілком або у вигляді сегментів. Зона обтиску, може ущільнюватися за допомогою кільцевого поршня (24) або в якості альтернативи за допомогою кільцевих поршневих сегментів (24). Кільце (18) безпосередньо пов'язане з еластомерним шаром (1) усередині втулки через відповідним чином сформований доступ у зовнішній обоймі (5). На фіг. 12 показаний варіант здійснення згідно винаходу, в якому зовнішня обойма (5) має суцільний або переривчастий кільцеподібний отвір навпроти частини (10) опори. У частині опори на цьому місці поміщено поєднане кільце або зв'язаний кільцевий сегмент (21). Зоною (2) обтиску, тут по суті слід вважати обсяг, що виник внаслідок отвору у втулці. На кільце або кільцеві сегменти (21) виявляється тиск за допомогою радіально розташованих гвинтів (22), які вводяться в відповідно орієнтовані отвори навколо еластомерної втулки, так що зона (2) обтиску, може ущільнюватися в отворі і розташованій під ним еластомерній ділянці (1) у втулці. На фіг. 14 показаний аналогічний варіант здійснення згідно фіг. 12. Зона (2) обтиску, поза втулкою (16) у частині опори (10) утворюється тут окремими роздільними отворами або камерами (26), розташованими в аксіальному напрямку навколо втулки (16). Відповідно, в якості обтискних засобів слугують циліндричні поршні (19), які за допомогою болтів (7) можуть притискатися в обсяг (2) обтиску. Далі докладніше описуються використані довідкові позначення. 1 еластомерний шар між половинами втулки (16) 2 зона обтиску, заповнена пружним матеріалом 3, 3' рухома частина 3a упор 4 внутрішня частина (палець) 4a внутрішня обойма / що має виконану з можливістю переміщення частину, внутрішня частина 5 зовнішня частина / зовнішня обойма 5' рухома частина на зовнішній обоймі 5 5a що має виконану з можливістю переміщення частину зовнішня обойма 6 канавка у зовнішній частині 7 стяжний болт 8 стяжна шайба 9 компресійний шлях 10 деталь опори (сторона втулки) 11 деталь опори (сторона фланцю) 12 напорна лінія зовнішня 13 напорна лінія внутрішня 14 наповнювальний вентиль 15 отвір у зовнішній частині (5) 17 напорний канал 18 канал з гумою 19 циліндричний поршень 20 пластина 21 поршневе кільце або його сегмент 22 радіальні болти для кільцевого сегменту 23 роз'єм зовнішньої частини 24 кільцевий поршень або його сегмент 7 UA 111737 C2 25 зона обтиску 26 аксіальний циліндричний отвір ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 55 1. Виконана з можливістю попередньої затяжки, з можливістю калібрування в змонтованому стані кругла еластомерна втулка (16), що містить виконану з можливістю деформації зовнішню обойму (5) і компактну, виконану з можливістю кріплення на фланці внутрішню частину (4), які обидві з'єднані одна з одною за допомогою еластомерного шару (1), яка відрізняється тим, що втулка містить діючий як зона обтиску додатковий еластомерний шар (2), (25), який пов'язаний з еластомерним шаром (1) і стискається за допомогою механічних обтискних або затискних засобів (3), (4а), (5а), (8), (19), (21), (24), (12), (13), (7), (20), (21), (22) та/або гідравлічних обтискних або затискних засобів (12), (13), (14), (17), так що видавлений із зони (2) обтиску, втиснутий в обсяг (1) еластомерного шару еластомерний матеріал стискає еластомерний шар (1), щоб зовнішня стінка (5) втулки зазнавала деформацію назовні в радіальному напрямку і, тим самим, викликала затяжку втулки (16) за допомогою з'єднаної з втулкою охоплюючої деталі (10). 2. Виконана з можливістю попередньої затяжки еластомерна втулка за п. 1, яка відрізняється тим, що діючий як зона обтиску додатковий еластомерний шар (2) повністю або частково займає ділянку еластомерного шару (1) між зовнішньою стінкою (5) і внутрішньою частиною (4). 3. Виконана з можливістю попередньої затяжки еластомерна втулка за п. 1 або п. 2, яка відрізняється тим, що виконана з можливістю кріплення на фланці внутрішня частина (4) додатково охоплена внутрішньою обоймою, яка має таку ж форму (4а), в якій внутрішня частина (4) вставлена точно по допуску і яка, замість внутрішньої частини (4), з'єднана з еластомером (1) і зовнішньою оболонкою (5) еластомерної втулки. 4. Виконана з можливістю попередньої затяжки еластомерна втулка за п. 2 або п. 3, яка відрізняється тим, що діючий як зона обтиску еластомериий шар (2) розташований зовні на внутрішній частині (4) або внутрішній обоймі (4а) та/або всередині на зовнішній обоймі (5). 5. Виконана з можливістю попередньої затяжки еластомерна втулка за п. 4, яка відрізняється тим, що обтискний засіб являє собою рухливу втулку (3), яка за допомогою затискних засобів (7) може аксіально переміщатися всередині по зовнішній обоймі (5) на величину компресійного шляху (9) в еластомерну ділянку (2). 6. Виконана з можливістю попередньої затяжки еластомерна втулка за п. 4, яка відрізняється тим, що обтискний засіб являє собою рухливу втулку (3), яка частково охоплює внутрішню частину (4) або внутрішню обойму (4а), і за допомогою затискних засобів (7) може аксіально переміщатися по ній на величину компресійного шляху (9) у еластомерну ділянку (2). 7. Виконана з можливістю попередньої затяжки еластомерна втулка за п. 5 або п. 6, яка відрізняється тим, що дві протилежні рухливі втулки (3) розташовані на внутрішній частині (4) або ж внутрішній обоймі (4а) або на внутрішній стінці зовнішньої обойми (5). 8. Виконана з можливістю попередньої затяжки еластомерна втулка за п. 2, яка відрізняється тим, що в ділянці еластомерного шару (2) стінка зовнішньої обойми (5) має розташований по колу або частково розташований по колу отвір (15), який заповнений еластомерним матеріалом, причому цей шар являє собою зону (2) обтиску. 9. Виконана з можливістю попередньої затяжки еластомерна втулка за п. 2, яка відрізняється тим, що в ділянці еластомерного шару (2) стінка внутрішньої обойми (4а) або зовнішня стінка внутрішньої частини (4) має розташований по колу або частково розташований по колу отвір (15), який заповнений еластомерним матеріалом, причому цей шар являє собою зону (2) обтиску. 10. Виконана з можливістю попередньої затяжки еластомерна втулка за п. 8 або п. 9, яка відрізняється тим, що еластомерна зона (2) обтиску додатково містить в собі всю ділянку за отвором (15) між зовнішньою стінкою (5) і протилежною внутрішньою частиною (4). 11. Виконана з можливістю попередньої затяжки еластомерна втулка за п. 8 або 9, або 10, яка відрізняється тим, що стінка або частина стінки зовнішньої обойми (5) і/або внутрішньої частини (4) або внутрішньої обойми (4а) виконана з можливістю аксіального переміщення в напрямку еластомерної зони (2) обтиску за допомогою означеного обтискного засобу і за його допомогою ущільнює зону обтиску і еластомерний шар (1). 12. Виконана з можливістю попередньої затяжки еластомерна втулка за п. 8 або 9, або 10, яка відрізняється тим, що один або кілька отворів (15) з'єднані з гідравлічними затискними або обтискними засобами (12, 13, 14), або механічними затискними або обтискними засобами (21, 8 UA 111737 C2 5 10 15 20 25 30 35 40 45 50 55 22), за допомогою яких можна задавати або регулювати попередню затяжку еластомерних зон (1) і (2). 13. Виконана з можливістю попередньої затяжки еластомерна втулка за п. 12, яка відрізняється тим, що механічні затискні і обтискні засоби містять розташоване по колу поршневе кільце (21) або один або кілька поршневих кільцевих сегментів (21), а також один або кілька стяжних болтів (22), які розташовані радіально в такій, що підлягає затяжці, частині (10) опори і за допомогою яких поршневе кільце або поршневі кільцеві сегменти можуть бути запресовані в отвори (15). 14. Виконана з можливістю попередньої затяжки еластомерна втулка за п. 1, яка відрізняється тим, що діючий як зона обтиску еластомерний шар (2) розташований всередині внутрішньої частини (4), яка має щонайменше один радіальний, заповнений еластомерним матеріалом отвір (18) у перпендикулярній осі втулки (16) площині, який з'єднує еластомерну зону (2) обтиску з еластомерним шаром (1). 15. Виконана з можливістю попередньої затяжки еластомерна втулка за п. 14, яка відрізняється тим, що передбачені щонайменше два радіальних отвори (18) у внутрішній частині (4), і що обтискний засіб містить поршень (19) і стягнутий болт (7), який розташований відповідно посередині і аксіально у внутрішній частині (4), і при аксіальному переміщенні в напрямку зони (2) обтиску присутній там еластомерний матеріал, а через отвори (18) також еластомерний шар (1) втулки (16) може зазнавати ущільнення або декомпресії, внаслідок чого відбувається затяжка втулки щодо деталі (10). 16. Виконана з можливістю попередньої затяжки еластомерна втулка за п. 1, яка відрізняється тим, що еластомерна зона (25), (26) обтиску розташована поза втулкою (16) в такій, що підлягає затиску за допомогою втулки, деталі (10), причому зона обтиску за допомогою щонайменше одного заповненого еластомерним матеріалом каналу (18) і відповідно сформованого отвору в стінці зовнішньої обойми (5) знаходиться у сполученні з еластомерним шаром (1) усередині втулки і може зазнавати ущільнення або декомпресії за допомогою обтискних або затискних засобів (7), (19), (20), (24), які розташовані на внутрішній частини (4) і/або деталі (10). 17. Виконана з можливістю попередньої затяжки еластомерна втулка за п. 16, яка відрізняється тим, що еластомерна зона (25) обтиску повністю або посегментно охоплює в радіальному напрямку втулку (16), і розташовані таким же чином по колу обтискні та затискні засоби містять кільцевий поршень (24) або сегмент кільцевого поршня, який вичавлюється в еластомерну ділянку (25) за допомогою затискних засобів (7). 18. Виконана з можливістю попередньої затяжки еластомерна втулка за п. 16, яка відрізняється тим, що еластомерна зона (25) обтиску в деталі (10) утворюється щонайменше двома аксіально розташованими отворами (26) у деталі (10), які забезпечені виконаними у формі поршня обтискними засобами (19) і затискними засобами (7), причому навколо втулки (16) розташовані отвори, в яких аксіально переміщуються поршні (19). 19. Виконана з можливістю попередньої затяжки еластомерна втулка за одним з пп. 1-18, яка відрізняється тим, що зовнішня обойма (5) втулки має щонайменше одну поздовжню канавку (6). 20. Виконана з можливістю попередньої затяжки еластомерна втулка за одним з пп. 1-19, яка відрізняється тим, що еластомерний матеріал (1) має один або кілька радіально розташованих по колу напірних каналів, які можуть бути розширені за допомогою гідравлічних засобів, за допомогою чого по черзі може регулюватися жорсткість втулки. 21. Виконана з можливістю попередньої затяжки еластомерна втулка за одним з пп. 1-20, яка відрізняється тим, що еластомерний матеріал (1) і еластомерний матеріал у зоні (2, 25) обтиску мають різну жорсткість. 22. Виконана з можливістю попередньої затяжки еластомерна втулка за одним з пп. 1-21, яка відрізняється тим, що механічні затискні і обтискні засоби (7), (22) представлені активними виконавчими органами і, тим самим, забезпечують цілеспрямовану зміну жорсткості під час експлуатації. 23. Виконана з можливістю попередньої затяжки еластомерна втулка за одним з пп. 1-22, яка відрізняється тим, що зона (2), (25) обтиску має додатковий, який не містить еластомеру, обсяг, який при обумовленому експлуатаційними вимогами підвищенні температури внаслідок розширення частково або повністю заповнюється еластомерним матеріалом. 24. Опора, оснащена щонайменше однією еластомерною втулкою за одним з пп. 1-23. 25. Застосування еластомерної втулки за одним з пп. 1-23 або опори за п. 24 у вітросилових установках. 9 UA 111737 C2 10 UA 111737 C2 11 UA 111737 C2 12 UA 111737 C2 13 UA 111737 C2 14 UA 111737 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 15
